## 多奥六合一读卡模块
– **协议支持**：ISO14443 A/B（CPU卡+二代证）、ISO15693（电子标签）、FeliCa
– **SAM槽**：2个（符合GM/T 0018标准）
– **接口电平**：3.3V TTL（可直接连树莓派）
– **工作温度**：-25℃~+85℃（工业级）
下面，多奥将为您整合、提炼一份《全协议读卡模块DA-H02A选型、集成与应用白皮书》，旨在帮助您或您的客户精准评估其能力，并成功将其嵌入到各类产品中。

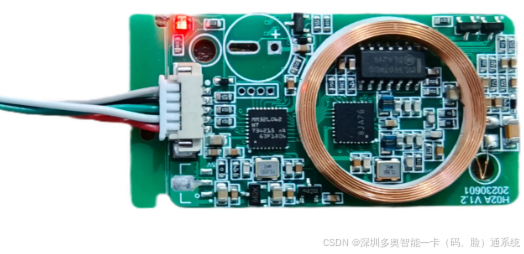

全协议读卡模块DA-H02A选型、集成与应用白皮书

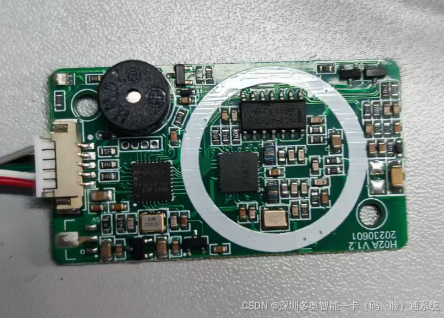

一、 产品核心定位：智能硬件的“通用身份识别心脏”
DA-H02A 的核心价值在于其 “全协议兼容” 与 “全接口适配” 。它是一款工业级射频前端模组，将复杂的射频识别电路浓缩于方寸之间，为设备制造商（OEM/ODM）和集成商提供了“开箱即用”的刷卡解决方案。
-
赋能万物：如您所列，从门禁考勤、消费支付、梯控通行等安防场景，到广告机、打印机、工位终端、工业设备等泛物联网设备，任何需要验证“谁”在操作的场景，都可嵌入此模块。
-
一揽子解决兼容性：同时覆盖13.56MHz（M1, CPU, Felica, NFC）和125KHz（ID, EM）两大频段，兼容国内外数十种卡片协议。这解决了项目中最头疼的问题：新旧系统卡片并存、不同区域标准不一、未来升级预留空间。

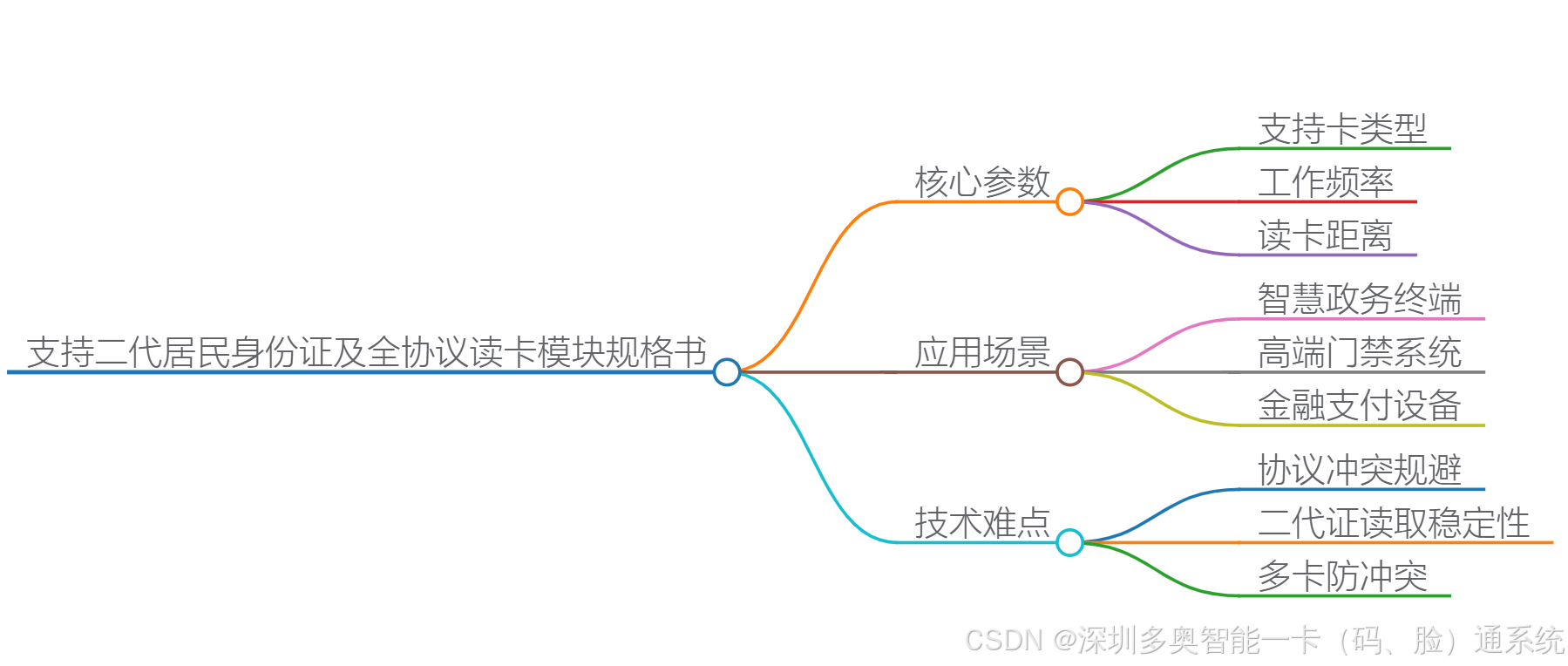

核心参数表
| 支持卡类型 | 二代身份证（ISO 14443-B）、M1卡（Sony FeliCa）、CPU卡（ISO 14443-A）、ID卡（125kHz）、iClass（HID Seos）等 |
| 工作频率 | 13.56MHz（NFC频段） + 125kHz（低频ID卡） |
| 读卡距离 | 二代证：0~5cm；其他卡片：0~10cm（受天线设计影响） |
| 通讯接口 | UART/TTL、USB、RS232、RS485（工业场景常用） |
| 认证标准 | 公安部SAM加密模块（读取二代证必备）、FIPS 140-2（金融级安全） |
| 功耗 | 静态电流<50mA，峰值电流<150mA（电池设备关键参数） |
二、 核心技术参数解读与选型决策树
以下关键参数是选型和集成的基石，其决策逻辑可参考下图，以确保选型准确无误：
技术参数

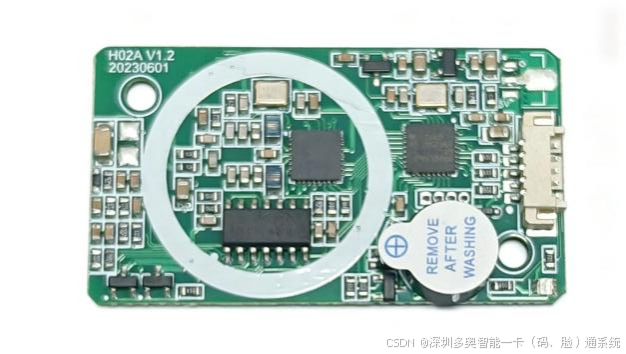

| 工作电压 | 5V 版本：DC 3.3V~5V；12V 版本（定制）：DC 9V~12V |
| 工作电流 | CPU 卡读头电流＜100mA；12V 版本正常工作电流＜45mA |
| 工作频率 | 13.56MHz（标配）；125KHz（可选） |
| 支持协议 | ISO14443A/B/C、ISO15693；可选配 EM4100 系列协议 |
| 接口类型 | 标准 TTL 串口；可选 RS232、RS485、USB 仿键盘口；支持定制 Wiegand 接口 |
| 产品尺寸 | 47.5mm（长）×26.5mm（宽）×5mm（厚）（含天线），便于嵌入式安装 |
| 工作环境 | 工业级标准，工作温度 – 20℃~70℃ |
| 读卡距离 | CPU 卡：＞2-3cm；Mifare one 卡：＞2-5cm；Felica 卡：＞2-5cm；ISO15693 卡：＞3-8cm；iClass 卡：＞5-8cm；EM4100 系列 ID 卡：＞3-5cm |
| 状态指示 | 蜂鸣器 + 红绿双色 LED 声光提示 |
注：读卡距离受安装环境、卡片工艺及芯片性能影响，以上参数仅供参考。
flowchart TD A[开始选型] –> B{第一步: 确定核心需求<br>1. 需要读什么类型的卡?<br>2. 宿主设备的主控接口是什么?} B –> C[卡片类型需求] B –> D[宿主设备接口需求] C –> C1{主要使用哪种卡?} C1 — 高频卡<br>（IC/CPU/身份证/Felica） –> C2[选择13.56MHz] C1 — 低频卡<br>（ID/EM） –> C3[选择125KHz] C1 — 两者都需要 –> C4[选择双频版本] D –> D1{宿主设备通信接口?} D1 — 门禁/梯控控制器 –> D2[选择韦根接口] D1 — 单片机/嵌入式主板 –> D3[选择TTL/UART接口] D1 — 工业PLC/长距离布线 –> D4[选择RS-485接口] D1 — 工控机/老式设备 –> D5[选择RS-232接口] D1 — 电脑/收银机等<br>（即插即用） –> D6[选择USB仿键盘口] C2 & C3 & C4 –> E{第二步: 确认环境与细节} D2 & D3 & D4 & D5 & D6 –> E E –> F[供电电压?<br>（3.3V/5V/12V）] E –> G[是否需要声光提示?<br>（蜂鸣器/LED）] E –> H[安装环境是否金属?<br>（需开孔/加间距）] F & G & H –> I[最终确认型号与配置]
核心参数详解：
|
射频特性 |
频率：13.56MHz (标配)， 125KHz (可选) |
选型核心： |
|
电气接口 |
供电：DC 3.3V-5V (标准)， 可定制12V |
供电是关键：必须与宿主设备的逻辑电压匹配。3.3V 和 5V 最常见。12V定制版可直接从安防系统集中电源取电。 |
|
通信接口 |
标准：TTL (UART) |
集成关键：这是与主控“对话”的语言，必须与宿主主控接口一致： |
|
物理与环境 |

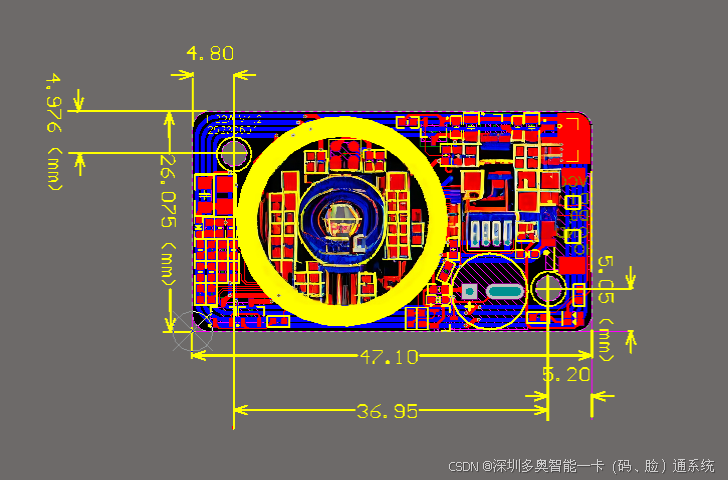

尺寸：47.5 * 26.5 * 5mm (超紧凑) |
工业级可靠性：宽温设计，适应绝大多数严苛环境。极小尺寸便于放入任何设备内部。 |

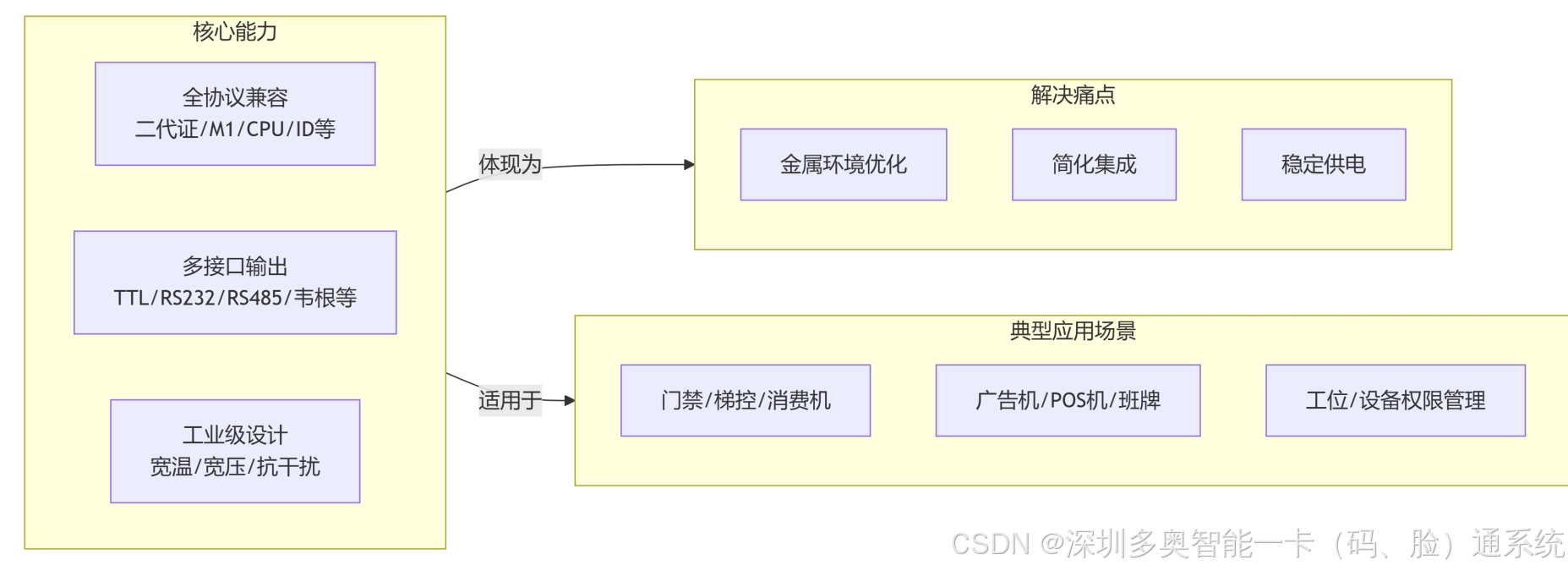

flowchart LR
subgraph A [核心能力]
direction LR
A1[全协议兼容<br>二代证/M1/CPU/ID等]
A2[多接口输出<br>TTL/RS232/RS485/韦根等]
A3[工业级设计<br>宽温/宽压/抗干扰]
end
subgraph B [解决痛点]
B1[金属环境优化]
B2[简化集成]
B3[稳定供电]
end
subgraph C [典型应用场景]
C1[门禁/梯控/消费机]
C2[广告机/POS机/班牌]
C3[工位/设备权限管理]
end
A — 体现为 –> B
A — 适用于 –> C
三、 核心优势：解决四大集成难题
您提到的“多奥解决了以下难点”，正是工程师最关心的痛点：
抗金属干扰：
-
方案：模块经过优化，可贴近金属安装。
-
实施建议：最佳效果仍需在金属外壳上为天线区域（模块正面）开一个足够大的窗口，并使用塑料、玻璃等非金属材料填充。严禁将模块完全密封在金属腔体内。
宽电压与电源质量：
-
重要提示：规格书建议使用线性电源（火牛） 而非开关电源，能显著提升读卡距离和稳定性。在集成时，应为模块电源增加π型滤波电路（如10μF+0.1μF电容），以提供纯净电源。
全接口覆盖：
-
五种接口（韦根、TTL、RS232、RS485、USB）几乎覆盖了所有智能硬件和工业设备的通信方式，极大地降低了集成门槛。
声光提示的灵活设计：
-
设计理念：模块提供基础的声光信号，但建议由宿主主控来决定最终提示逻辑（例如，合法卡短鸣，非法卡长鸣）。这给予了集成方最大的控制权。
四、 典型集成应用方案
|
智能门禁/考勤机 |
13.56MHz + 韦根输出 |
直接替换原有读头，或作为新设备核心，输出韦根信号给门禁主板。支持CPU卡提升安全性。 |
|
工业工位/设备权限终端 |
13.56MHz + TTL输出 |
嵌入式安装，通过串口与工控机或PLC通信，实现“刷卡上岗/操作”。 |
|
自助服务终端/广告机 |
13.56MHz + USB HID输出 |
插入终端电脑USB口，刷卡信息模拟键盘输入，后台软件可直接捕获，实现扫码登录、积分兑换等。 |
|
远距离巡更点/仓储管理 |
125KHz + RS-485输出 |
利用125KHz卡读距适中、成本低的特点，通过RS-485组网大量巡更点，统一管理。 |
|
高端一卡通系统 |
双频 + 韦根/RS-485输出 |
同时支持新员工CPU卡和老员工ID卡，平滑过渡，一套系统兼容所有历史卡片。 |
// 示例：ISO 14443-A防碰撞算法伪代码
void anti_collision() {
send_REQA(); // 请求激活
while (cards_in_field > 1) {
select_UID(rand_mask); // 随机掩码选择
if (response_ok) break;
}
}
五、 集成实施检查清单
[ ] 接口确认：书面确认宿主设备的主控接口类型，采购对应接口版本的模块。
[ ] 供电设计：确认宿主设备可提供的电压（3.3V/5V），并设计滤波电路。若需12V，务必定制。
[ ] 天线布置：在设备外壳内部为天线区域（模块正面）规划非金属空间，远离内部其他金属部件和强干扰源（如电机、电源）。
[ ] 通信协议：索取所选接口的详细通信协议文档（如UART的波特率、数据格式；韦根的位数定义）。
[ ] 功能测试：模块到手后，先独立供电，用对应的调试工具（串口助手、韦根分析仪）测试读卡功能，确认输出数据格式正确，再集成到整机中。
总结：
DA-H02A全协议读卡模块是一款定义清晰的工业级射频前端解决方案。其成功不在于参数本身，而在于如何通过精准的选型，将其“全能”的特性，转化为解决您特定项目痛点的“专能”。对于设备制造商，它是快速实现刷卡功能的“加速器”；对于系统集成商，它是应对复杂卡片环境的“终极武器”。
在您的方案中，正确运用此模块，能将复杂的射频识别挑战，转化为简单的“采购-配置-集成”流程，是项目成功与产品差异化的关键一环。
