PWM是现代电力电子和数字控制的核心技术，其核心思想是用数字开关信号（通/断）来等效模拟量，通过改变脉冲的宽度（占空比）来控制系统中的功率、电压、电流或频率。

一、PWM的主要应用领域

PWM的应用极其广泛，几乎所有需要高效能量转换、电机控制或精密调光/调速的场合都有它的身影。

应用领域	核心作用	典型实例
电机驱动与运动控制	调速、调转矩。这是PWM最经典、最重要的应用领域。	直流有刷电机：H桥PWM控制，实现正反转和调速。无刷直流电机：六步方波PWM驱动。永磁同步/异步电机：通过SPWM或SVPWM产生三相正弦交流电，实现高性能矢量控制（FOC）。伺服驱动器、变频器、电动汽车主驱。
开关电源与电源管理	稳压、变压、高效能量转换。通过调节占空比来稳定输出电压。	DC-DC转换器：Buck（降压）、Boost（升压）、Buck-Boost（升降压）等拓扑。 AC-DC电源：功率因数校正电路。电脑、手机充电器、车载电源适配器。
照明与调光	无级调光，避免传统电阻调光的能量损耗。	LED调光：调节LED亮度，用于屏幕背光、室内照明、汽车大灯。荧光灯电子镇流器。
音频功率放大	高效放大音频信号（D类功放）。	D类音频功放：将模拟音频信号转换为高频PWM波驱动扬声器，效率远高于传统的A/B类功放。用于音响、电视机、手机。
通信与信号生成	编码与信号合成。	简化DAC：用PWM加低通滤波器生成模拟电压。某些通信协议：如IR红外遥控编码。

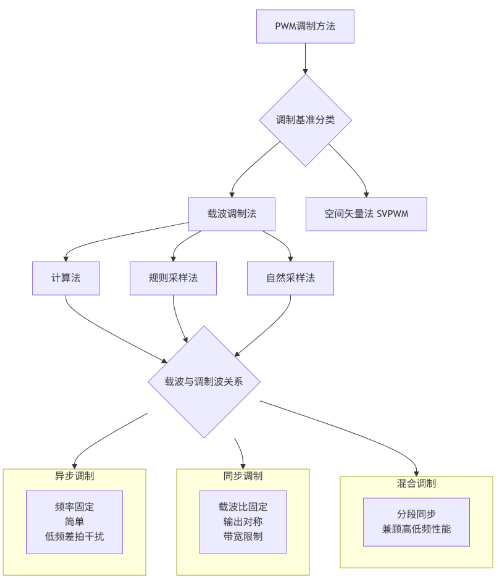

调制方法决定了PWM脉冲序列的产生规律，不同的方法在性能、复杂度和适用场景上差异巨大。下图清晰地展示了PWM调制方法的主要分类及其演进关系。

这是最直观的PWM生成思路，即用一个高频三角波或锯齿波（载波）与一个调制波进行比较，在交点处产生开关动作。

自然采样法（Natural Sampling）：
- 原理：直接将连续的模拟调制波（如正弦波）与三角载波进行比较。交点由硬件比较器自然产生。
- 特点：精度高，但难以数字化实现。主要用于早期的模拟电路。
规则采样法（Regular Sampling）：
- 原理：对自然采样的数字化近似。在每个载波周期，对调制波进行一次或两次固定时刻的采样，用采样值代替整个周期的调制波与载波比较。
- 特点：非常适合微处理器实现，计算量小，是目前应用最广泛的数字PWM生成方法之一。虽然理论谐波略差于自然采样，但工程上完全可以接受。
计算法（或称等面积法）：
- 原理：在一个PWM周期内，直接计算出一个脉冲，使其面积（电压对时间的积分）等于该周期内调制波曲线下的面积。
- 特点：计算量稍大，但谐波理论性能好，是规则采样法的一种优化。

这是专为三相逆变器驱动电机而生的高级方法，其核心理念超越了传统的“逐相调制”思想。

原理：将三相系统的电压/电流看作一个在空间旋转的矢量。通过组合逆变器8种开关状态对应的8个基本空间矢量，去合成任意方向和幅度的目标电压矢量。
特点：
- 直流电压利用率比SPWM高15%。
- 输出电流谐波更小，转矩脉动更低。
- 与矢量控制（FOC）算法无缝衔接，是现代高性能电机驱动的标准调制方案。

针对特定优化目标（如降低开关损耗、减小特定谐波）而设计。

特定谐波消除PWM（SHEPWM）：
- 通过计算，在PWM波形中精准地放置有限个开关角，以消除指定次数（如5、7、11次）的低次谐波。
- 优点：谐波性能极优，开关频率低。
- 缺点：计算复杂，需预先离线计算并查表，动态性能较差。常用于大功率、低开关频率的场合（如光伏逆变器）。
滞环电流控制PWM（Hysteresis Band PWM）：
- 原理：为电流设定一个容许的误差带（滞环）。当实际电流超过上限时关断，低于下限时开通。
- 特点：动态响应最快，实现简单。但开关频率不固定，滤波设计困难，适用于对动态响应要求极高的伺服系统。
