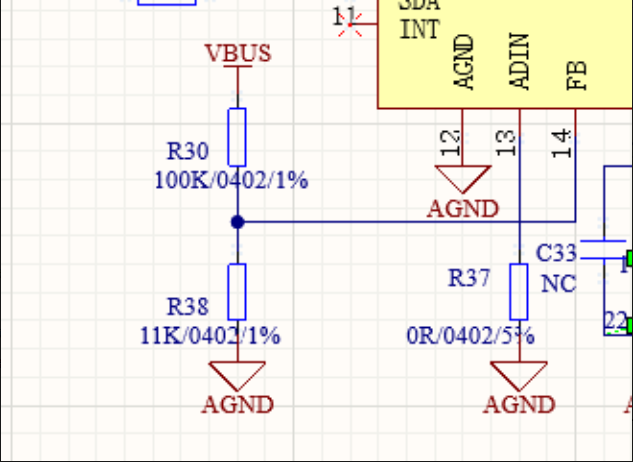

VBUS 电压检测分压采样电路
这个电路的核心功能是对 VBUS（通常是 USB 或电源总线的高压端，如 5V/9V/20V）进行分压采样，将高压转换为适合后端 ADC（模数转换器）读取的低电压，从而实现对 VBUS 电压的监测。
一、核心分压网络（R30 + R38）
这是典型的电阻分压电路，作用是按固定比例降低 VBUS 的电压，使其落在 ADC 的输入范围内（通常为 0~3.3V 或 0~5V）。
分压公式与比例计算
VADIN=VVBUS×R30+R38R38代入参数 ：
- 若 VBUS 为 5V，ADIN 电压≈0.5V；
- 若 VBUS 为 20V，ADIN 电压≈1.98V；
- 该比例确保 VBUS 在 0~20V 范围内时，ADIN 电压始终在 0~2V 左右，完全适配多数 ADC 的输入范围。
二、其他元件的作用
1. R37（0Ω 电阻）
- 是预留的接地连接，主要为了 PCB 布线方便，也可作为测试点；
- 后续调试时，可替换为小电阻（如 10Ω），用于增加接地阻抗或电流检测。
2. C33（NC，预留电容）
- 标注 “NC” 表示当前未焊接，是预留的滤波电容位置；
- 若需要优化采样稳定性，可焊接 100nF 陶瓷电容，滤除 ADIN 信号的高频噪声（如电源纹波、电磁干扰），提升 ADC 采样精度。
三、典型应用场景
这个电路常见于带 USB PD 供电的设备（如快充模块、便携电源）或需要电源监测的嵌入式设备：
这个电路的工作原理
这个电路是一个VBUS 电压检测分压电路，核心作用是将高压的 VBUS 电源电压，转换为芯片 ADC 引脚（ADIN）可承受的低压信号，供芯片内部采样并计算 VBUS 的实际电压值。
一、核心分压网络（R30 + R38）
分压原理R30（100KΩ）和 R38（11KΩ）组成电阻分压网络，将 VBUS 的高压按固定比例缩小：
代入阻值计算：
即约 1/10 的分压比例，例如：
- 若 VBUS 为 20V，ADIN 引脚电压≈1.98V
- 若 VBUS 为 5V，ADIN 引脚电压≈0.495V这个电压范围完全适配多数芯片 ADC 的输入范围（通常 0~3.3V）。
精度保障电阻选用 1% 精度的 0402 封装元件，确保分压比例的准确性，避免采样误差影响电压检测精度。
二、辅助元件作用
- R37（0Ω 电阻，NC 状态）：预留的调试 / 匹配电阻，可根据实际需求焊接电阻来微调分压比例或匹配 ADC 输入阻抗，当前未连接（NC）不影响主电路工作。
- C33（滤波电容）：用于滤除 ADIN 引脚的高频噪声，减少电压波动，提升 ADC 采样的稳定性（图中部分被遮挡，典型值为 100nF~1μF）。
- AGND（模拟地）：分压网络的地与芯片模拟地共地，避免地电位差引入的噪声干扰，保证采样精度。
