什么是IDM？

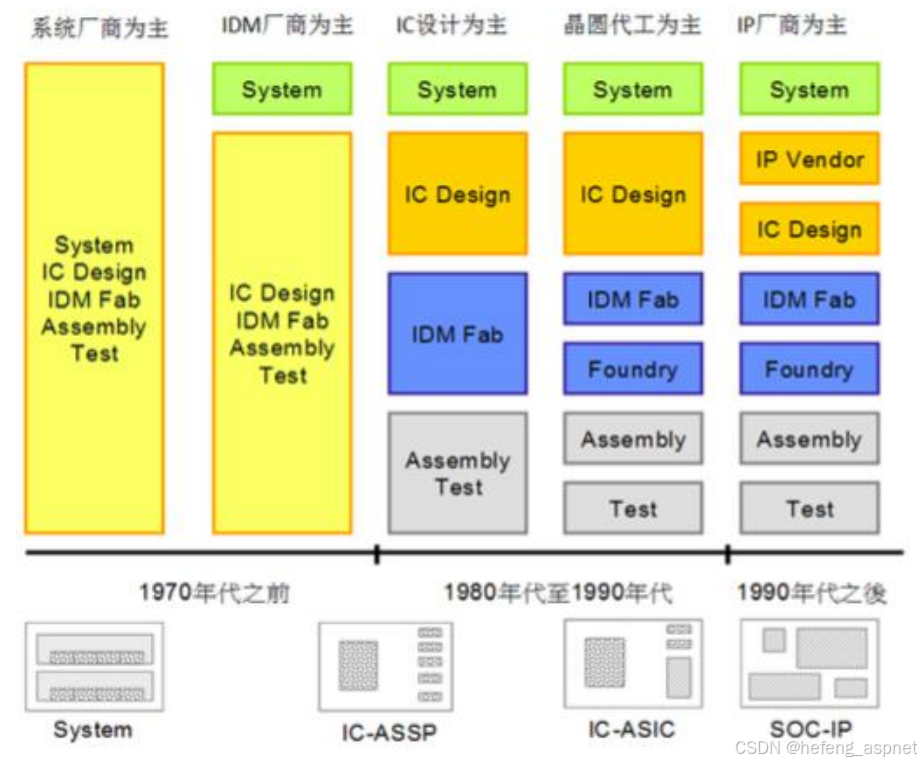

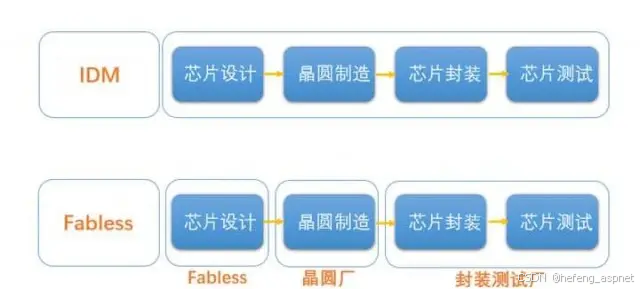

IDM = Integrated Device Manufacturer（整合器件制造商/垂直整合制造）
简单比喻：
- 传统餐厅：只做菜（类似Fabless设计公司）
- 食材供应商：只提供原料（类似晶圆代工厂Foundry）
- IDM餐厅：自己种菜 + 自己烹饪 + 自己上菜（全包了！）
具体定义：

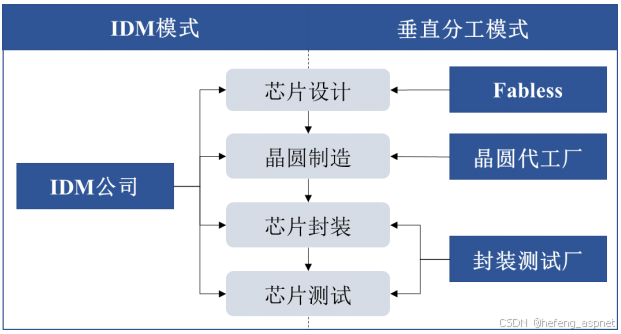

IDM是指一家公司同时拥有：
IDM在芯片设计中的前沿技术
1. 3D-IC与先进封装
- 台积电（TSMC）的SoIC：将CPU、GPU、HBM内存像乐高一样垂直堆叠
- 英特尔（Intel）的Foveros Direct：铜对铜直接键合，间距缩小到10微米以下
- 三星的X-Cube：通过硅通孔（TSV）实现芯片间超高速互连
2. 新材料突破
- 英特尔RibbonFET：全球首款Gate-All-Around晶体管（2024量产）
- 台积电的CFET：互补式场效晶体管，进一步缩小逻辑单元面积
- IBM的2nm工艺：使用纳米片堆叠技术，相比7nm性能提升45%
3. AI驱动的芯片设计
# 以英伟达的芯片设计流程为例 # 使用机器学习预测布线拥塞 from design_ml import CongestionPredictor
predictor = CongestionPredictor( model_type='transformer', training_data='10k_chip_layouts' ) # AI可在24小时内完成传统需要数周的手动优化
4. 量子计算集成
- 英特尔 Horse Ridge II：低温控制芯片，在4K温度下控制量子比特
- IBM Quantum System Two：将经典控制电路与量子芯片封装在同一低温系统中
行业应用案例
案例1：特斯拉Dojo训练芯片（定制IDM模式）
- 技术亮点：
- 完全自研的D1芯片，25个D1组成训练模块
- 采用InFO_SoW封装技术，将计算、内存、互连集成在晶圆级
- 每个模块提供9PFLOPS算力，用于自动驾驶神经网络训练
- 成果：相比GPU集群，成本降低1/5，能耗减少1/3
案例2：英特尔Meteor Lake处理器（首个消费级3D封装）
架构分解： ┌─────────────────────────────┐ │ 顶部：计算模块（Intel 4工艺） │ ├─────────────────────────────┤ │ 中间：SoC模块（TSMC N6工艺） │ ├─────────────────────────────┤ │ 底部：GPU模块（TSMC N5工艺） │ └─────────────────────────────┘ 通过EMIB和Foveros技术混合封装
- 创新点：不同工艺节点、不同代工厂的芯粒（Chiplet）集成
案例3：三星Galaxy S24的Exynos 2400
- 技术应用：
- 采用Fan-Out Wafer-Level Packaging
- 集成5G调制解调器、AI加速器、图像处理器
- 热管理材料：高导热界面材料，散热效率提升23%
- 性能：AI处理速度比前代快14.7倍
IDM独特优势在芯片设计中的体现
1. 设计-制造协同优化（DTCO）
# 台积电与苹果的协作流程： 设计阶段： – 苹果：提供芯片架构需求 – 台积电：反馈工艺限制和优化建议 – 迭代次数：通常需要3-5轮DTCO循环
制造反馈： – 实时良率数据→设计规则调整 – 热点分析→布局优化
2. 内存计算（Processing-In-Memory）
- 三星的HBM-PIM：在HBM内存中集成AI计算单元
- 应用效果：推荐系统推理速度提升16倍，能耗降低70%
3. 光子集成电路
- 英特尔硅光子学：将激光器、调制器、探测器集成到硅芯片
- 数据速率：单通道800Gbps，用于数据中心互连
国内IDM的发展案例
长江存储（YMTC）的Xtacking技术
- 创新：将存储单元阵列和逻辑电路分别在两片晶圆制造
- 优势：
- NAND闪存密度提升30%
- 开发周期缩短3个月
- 已应用于致态TiPlus7100 SSD
华为海思的3D堆叠技术
- 麒麟9000S：推测采用芯片堆叠技术绕过先进制程限制
- 性能表现：通过优化架构和封装，实现性能代际提升
IDM技术趋势
给工程师的建议
如果你在芯片设计公司工作，可以关注：
- 技能提升：学习SystemVerilog、UVM的同时，补充封装知识（如APR流程）
- 工具链：Cadence/Synopsys的3D-IC设计工具已成熟
- 跨界知识：了解材料科学（如low-k介质）、热力学分析
你是在半导体行业工作吗？还是对这个领域特别感兴趣？可以留下你的见解！
