摘要
本设计针对传统交通信号灯控制系统控制逻辑僵化、硬件接线复杂、后期维护不便、功能扩展能力不足等问题，以可编程逻辑控制器（PLC）为核心控制单元，完成十字路口红绿灯自动化控制系统的完整设计与调试，全流程覆盖背景分析与总体方案规划、硬件电路设计、软件程序开发与仿真调试、项目总结及未来展望四大核心模块，致力于打造一款时序精准、运行稳定、适配性强的轻量化交通信号控制方案。
在背景与总体设计方案环节，立足城市道路交通路口的实际管控需求，对比传统继电器控制的技术短板，凸显PLC高可靠性、易编程、强抗干扰、灵活扩展的核心优势，明确十字路口东西向与南北向直行、左转、黄灯有序切换的核心控制目标，搭建PLC主控、信号输入、信号灯输出的整体系统架构，确定控制时序参数与功能实现标准。控制系统硬件设计部分，完成主流PLC型号选型与I/O端口精准分配，绘制标准化电气原理图，设计包含电源模块、手动控制输入单元、三色交通信号灯输出单元及倒计时显示模块的硬件电路，同时融入光电隔离、浪涌保护等工业级抗干扰设计，规范硬件接线流程，保障系统硬件的稳定性与工业现场适配性。程序设计与仿真调试环节，采用工业通用的梯形图语言编写控制程序，完成主逻辑程序、时序控制子程序、安全互锁程序的开发，实现信号灯时长精准控制、方向互锁保护及有序切换；借助专业PLC仿真软件开展逻辑校验、时序模拟与异常工况调试，排查并优化程序逻辑漏洞，全面验证系统控制功能的有效性与运行稳定性。项目总结与展望部分，全面梳理本设计的实现成果，验证基于PLC的红绿灯控制系统在操控性、可靠性、维护性上的显著提升，总结设计过程中的实践经验与优化方向；同时展望车流量自适应调节、远程联网集中管控、HMI人机交互监控、智慧交通联动等升级方向，拓展系统在PLC实训教学、小型路口自动化改造、智慧交通基础建设中的应用价值。
本设计流程完整、逻辑严谨、实操性强，既满足PLC课程设计、毕业设计的实践需求，也为小型交通信号自动化控制系统的工程落地提供了可参考、可复现的解决方案。
第一章、背景意义与总体设计方案
1.1、红绿灯背景与意义
随着城市化进程的加速，城市交通流量日益增大，交通拥堵问题愈发严重。传统的交通灯系统已难以满足现代交通管理的需求，其固定的时间设置不能根据实时交通流量进行动态调整，容易造成道路资源的浪费和交通拥堵的加剧。智能交通系统（ITS）作为解决现代交通问题的有效手段，受到了广泛的关注。在智能交通系统中，交通灯的智能化控制是一个重要的组成部分。通过采用先进的控制技术，能够根据不同方向的交通流量自动调整交通灯的时长，提高道路的通行效率，减少车辆的等待时间，降低能源消耗，并提高交通安全性。为深入研究本选题，我进行了多方面的学习与调研。首先，我系统学习了交通工程学的相关知识，包括交通流量理论、交通信号控制原理等。了解到交通流量的分布具有时间和空间上的不均匀性，传统的定时交通灯控制方式不能很好地适应这种变化。
同时，我深入研究了可编程逻辑控制器（PLC）的原理、功能和编程方法。PLC 作为一种工业控制计算机，具有可靠性高、编程简单、抗干扰能力强等优点，广泛应用于工业自动化领域。在智能交通灯监控系统中，PLC 能够有效地实现交通灯的逻辑控制、数据采集与处理、通信等功能。此外，我还查阅了大量关于智能交通灯系统设计的文献资料，了解到目前国内外在这一领域的研究现状和发展趋势。许多研究都致力于开发更加智能化、高效化的交通灯控制算法和系统，并且已经取得了一定的成果。例如，一些系统采用了传感器技术来检测交通流量，然后通过 PLC 或其他控制器根据检测结果调整交通灯时长。
虽然目前已有不少关于智能交通灯系统的研究，但在实际应用中，仍然存在一些问题。例如，部分系统的交通流量检测不够准确，导致交通灯时长调整不合理，无法真正达到优化交通的目的。对于 PLC 在智能交通灯监控系统中的应用，一些研究在系统的稳定性、可靠性以及应对复杂交通状况的能力方面存在不足。例如，在高峰时段或突发交通事件时，系统可能出现故障或不能及时做出有效的调整。在智能交通灯监控系统的监控功能方面，现有的研究往往不够完善。例如，缺乏对交通灯设备状态的实时监测、故障报警以及远程控制等功能，不利于交通管理部门对交通设施的有效管理。
1.2、硬件设计与总体方案
在进行基于PLC控制的交通红绿灯系统设计之前，首先需要对系统的需求进行详细分析，系统需求分析主要包括以下几个方面：一是系统功能需求，包括信号灯控制、交通流量监测、紧急情况处理等功能；二是系统性能需求，如响应时间、可靠性、扩展性等；三是系统环境需求，包括硬件环境、软件环境、物理环境等，通过对这些需求的深入分析，可以确保系统设计的合理性和可行性。在系统设计阶段，首先需要确定系统的总体架构。总体架构主要包括控制器模块、传感器模块、执行器模块、通信模块等。控制器模块负责接收传感器模块采集的数据，根据预设的算法进行逻辑判断，控制执行器模块的动作。传感器模块负责实时监测交通流量、车辆速度等数据，并将数据传输给控制器模块，执行器模块负责根据控制器模块的指令控制信号灯的变化，通信模块负责实现各个模块之间的数据传输和通信，在系统设计过程中，需要充分考虑各个模块之间的协同工作，确保系统的高效运行。
总体设计方案需要考虑如下：
传感器选型：研究不同类型的交通流量传感器（如地磁传感器、超声波传感器、视频传感器等）的工作原理、性能特点和适用范围，根据实际需求选择合适的传感器用于交通流量检测。
检测方案设计：确定传感器的安装位置、数量和布局方式，以确保能够准确获取交叉路口不同方向的交通流量信息。设计数据采集电路，将传感器采集到的信号转换为 PLC 能够识别和处理的数字信号。
交通模型建立：根据交通工程学原理，建立交叉路口的交通流模型，分析交通流量、车速、车辆排队长度等因素之间的关系，为控制算法的设计提供理论依据。
控制算法制定：基于交通流模型，结合 PLC 的编程逻辑，设计智能交通灯控制算法。例如，采用模糊控制算法、自适应控制算法等，根据实时交通流量动态调整交通灯的绿灯时长、周期等参数，以实现交通流的优化。
算法仿真与验证：利用 PLC编程软件自带的仿真功能或其他仿真工具，对设计的控制算法进行仿真测试。输入不同的交通流量数据，验证算法的有效性和合理性，根据仿真结果对算法进行优化。
设备状态监测：设计电路和程序，实现对交通灯的亮灭状态、倒计时显示、信号灯故障（如灯泡损坏、信号传输故障等）等设备状态的实时监测。
故障报警功能：当检测到交通灯设备出现故障时，通过声音、灯光等方式发出报警信号，并将故障信息发送给交通管理中心，以便及时维修。
远程控制功能：研究采用通信技术（如以太网、GPRS 等）实现交通管理部门对交通灯的远程控制。例如，在特殊情况下（如大型活动、交通管制等），交通管理部门可以远程调整交通灯的工作模式、时长等参数。
PLC 选型：根据系统的控制要求、输入输出点数、通信功能等因素，选择合适型号的 PLC。考虑 PLC 的性能、可靠性、成本等方面的平衡，确保能够满足智能交通灯监控系统的需求。
其他硬件选型：除 PLC 外，还需要选择合适的电源模块、输入输出扩展模块、通信模块等硬件设备，以构建完整的系统硬件平台。
电路设计：设计系统的硬件电路，包括电源电路、输入输出电路、通信电路等。确保电路的稳定性、可靠性和安全性，满足工业现场的要求。
PLC 程序设计：根据智能交通灯控制算法和监控功能要求，使用 PLC 编程语言（如梯形图语言）编写程序。实现交通流量数据采集、控制算法运算、设备状态监测、故障报警和远程控制等功能。
上位机软件设计（如有需要）：如果要实现更加复杂的监控和管理功能，可以设计上位机软件。上位机软件可以采用可视化编程语言（如 VB、VC+＋等）编写，实现交通流量数据的显示、统计分析、交通灯控制参数的设置以及与 PLC 的通信等功能。
抗干扰措施：分析交通现场可能存在的干扰源（如电磁干扰、电源波动等）,研究相应的抗干扰措施。例如，采用屏蔽电缆、滤波电路、隔离变压器等措施，提高系统的抗干扰能力。
容错设计：在硬件和软件设计中考虑容错机制，以应对可能出现的硬件故障或软件错误。例如，采用冗余设计、错误检测与纠正码等技术，确保系统在出现故障时能够继续稳定运行或快速恢复。
第二章、控制系统的I/O分配｜硬件“筑基”筑通徐

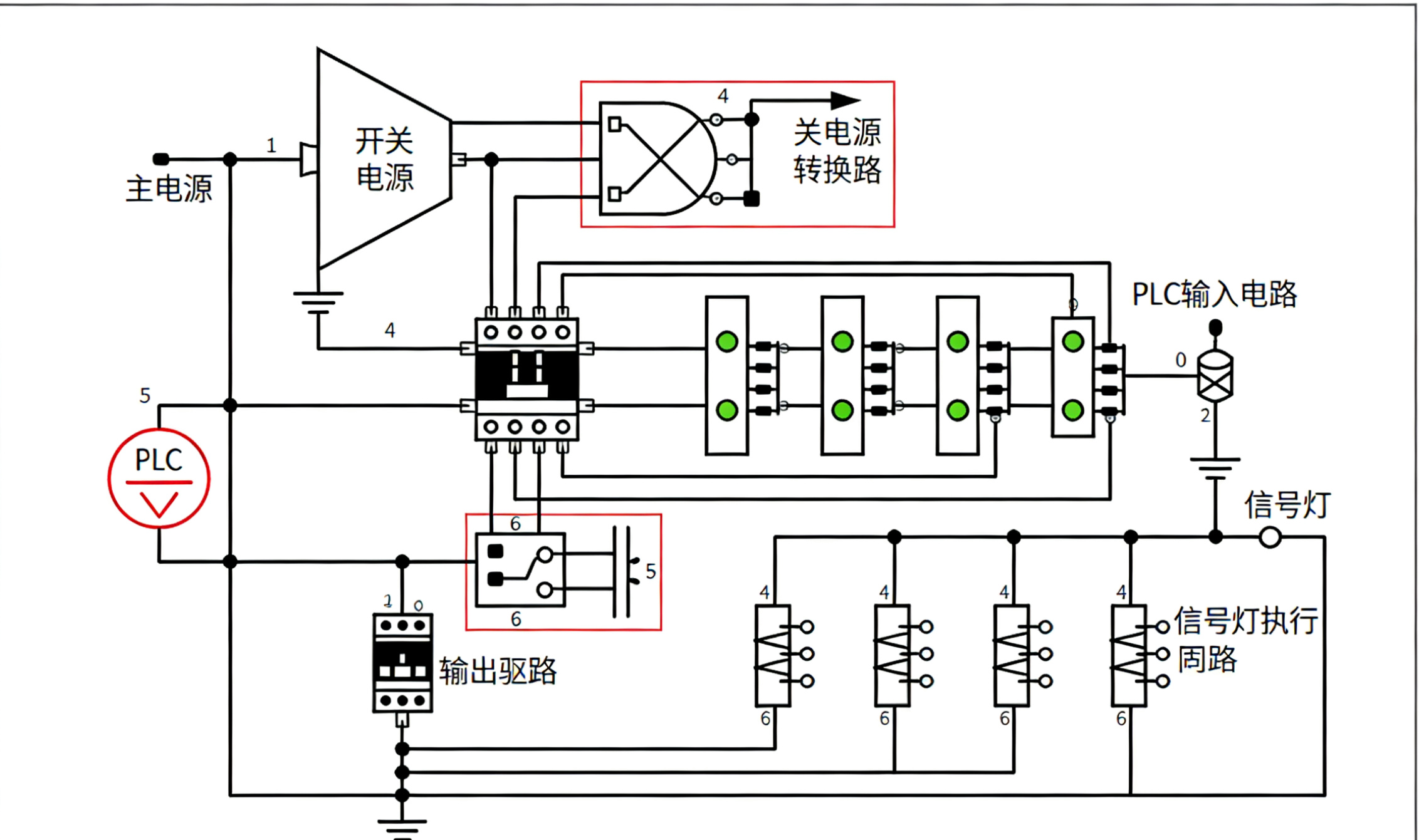

硬件是控制系统的血肉根基，唯有搭建稳定可靠的硬件电路，才能让智能控制落地生效。本章聚焦PLC红绿灯系统的硬件实战设计，完成主流PLC机型精准选型、I/O端口科学分配，规划电源模块、手动控制按钮、三色信号灯、倒计时显示等硬件组件的组网方案；绘制标准化电气原理图，规范硬件接线流程，融入工业级抗干扰保护设计，让硬件线路规整、安全、耐用，以硬核硬件筑基，铺就红绿灯稳定运行的畅通之路。

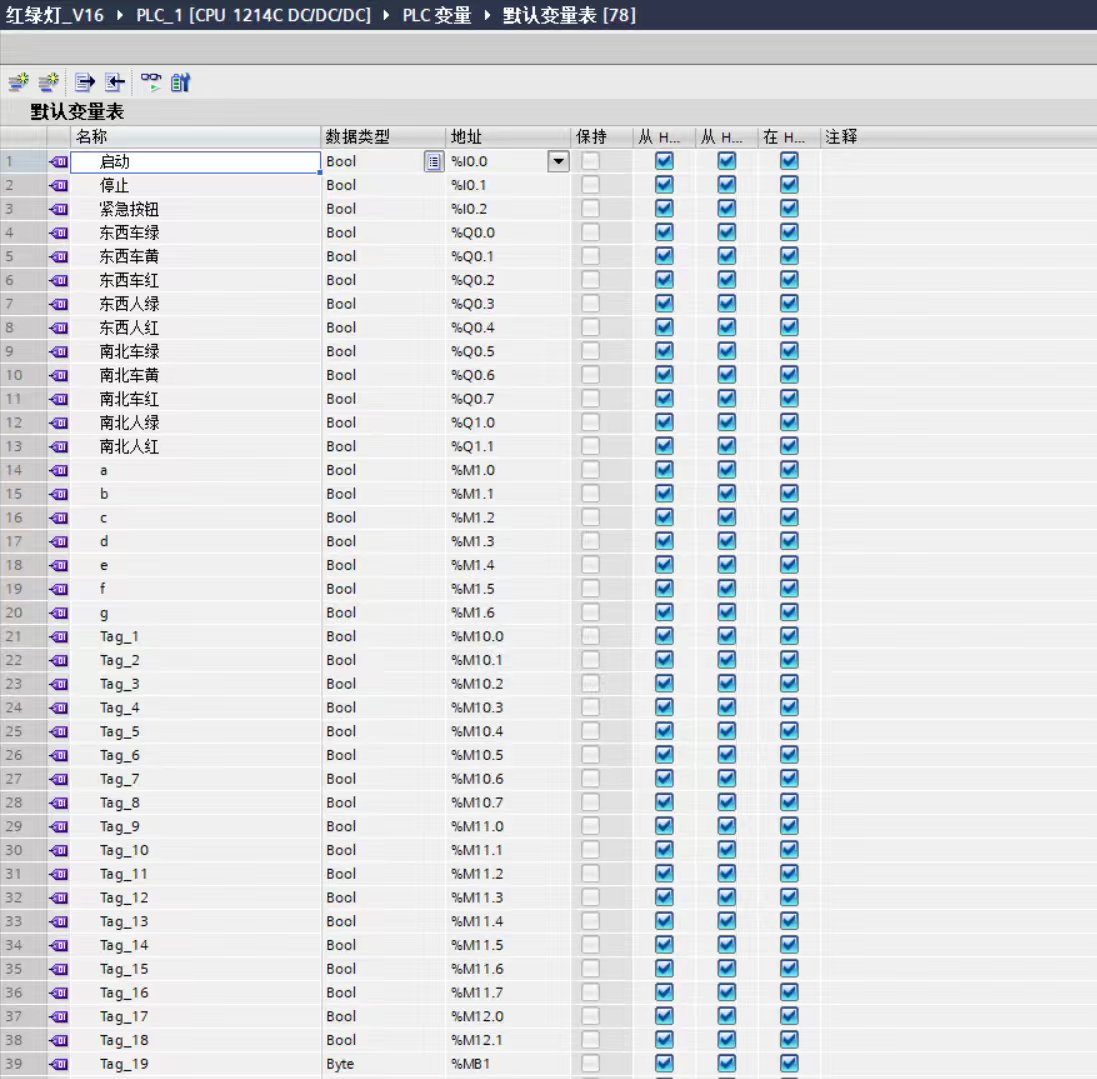

我们在书写变量时要注意逻辑匹配正确，保证变量地址不冲突，I/O地址分配如下图所示：
由此我们完成了I/O端口地址分配，结合系统功能需求实现输入信号与输出执行器件的精准映射：输入端口接入手动启停按钮、行人过街请求开关、紧急停止开关等数字量信号，实现人工干预与状态检测；输出端口对应驱动东西向、南北向红/黄/绿三色LED信号灯、数码管倒计时显示模块，通过继电器隔离驱动强电负载。

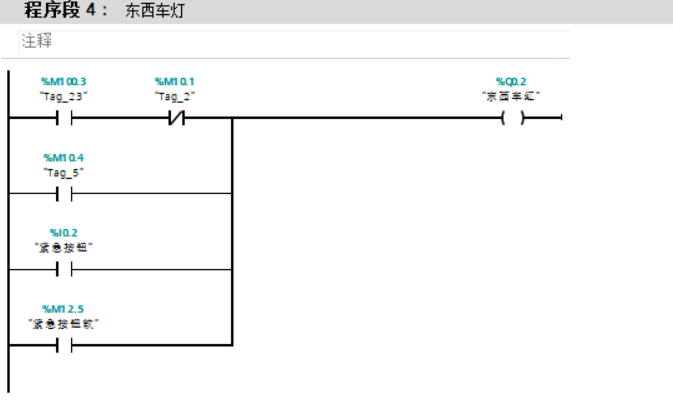

第三章、程序解析与仿真调试｜时序织就智能芯
软件程序是PLC红绿灯控制系统的智能核心，其逻辑严谨性、时序精准性直接决定交通信号的有序切换与路口通行安全，是自动化控制系统实现智能控制的关键环节。本次设计遵循工业化编程标准，采用梯形图（LAD）作为核心编程语言，梯形图贴合电气控制逻辑，直观易懂、便于调试修改，适配自动化专业设计与工业现场应用。首先明确十字路口红绿灯核心控制时序：东西向绿灯通行30s→东西向黄灯警示3s→南北向绿灯通行30s→南北向黄灯警示3s，循环往复；同时设置双向互锁逻辑，通过软件指令杜绝东西向与南北向绿灯同时点亮，从程序层面根除交通冲突隐患，另集成行人请求优先、紧急停止等扩展功能，完善系统控制逻辑。

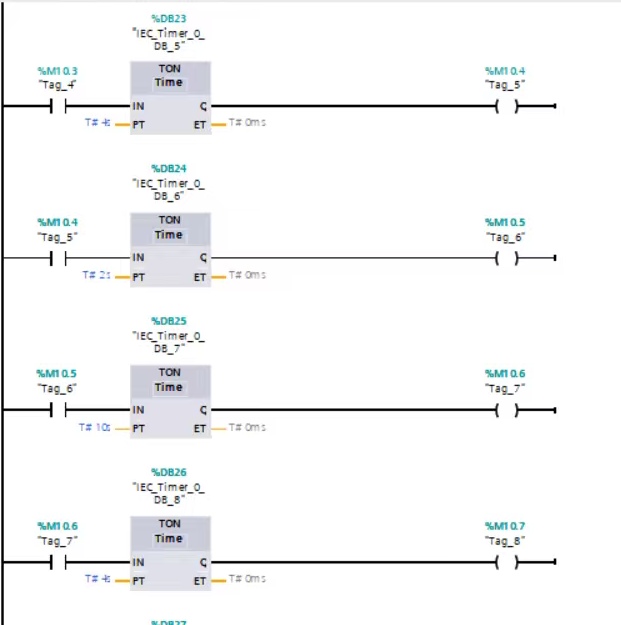

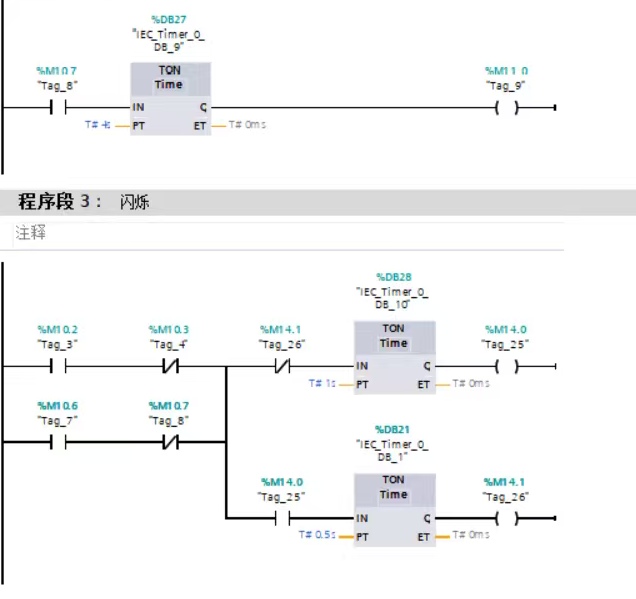

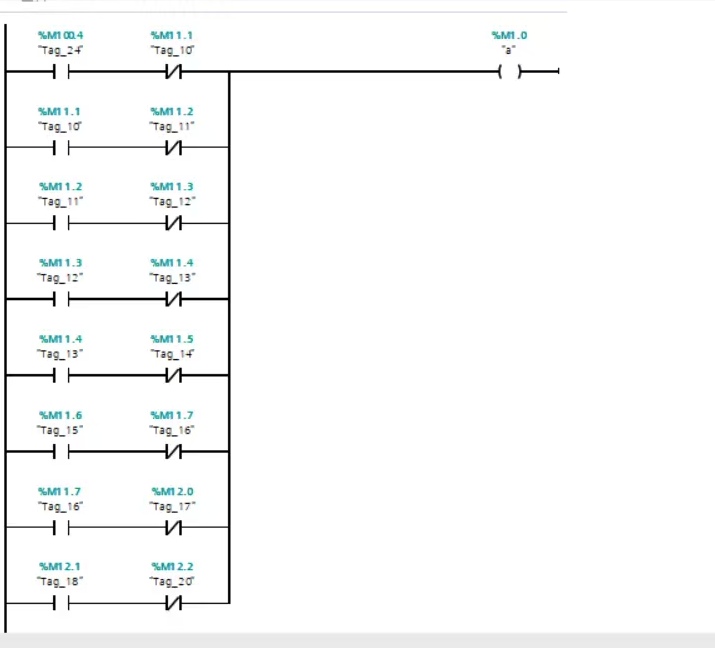

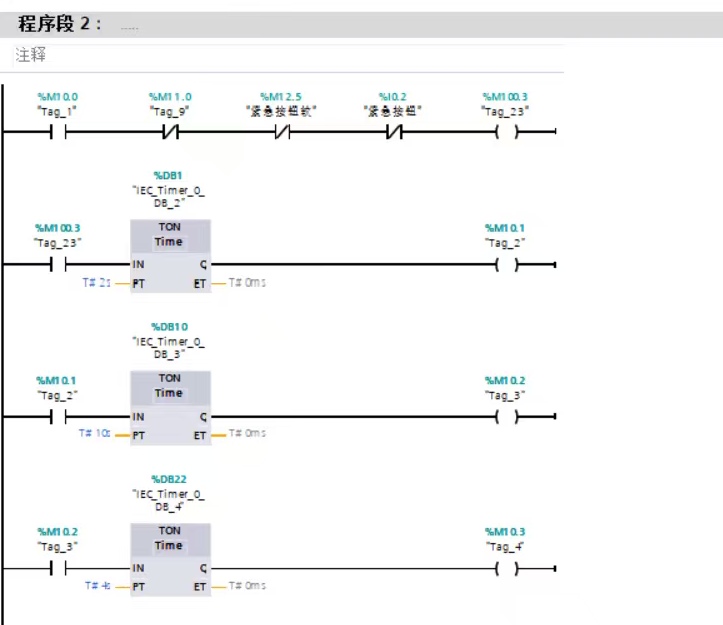

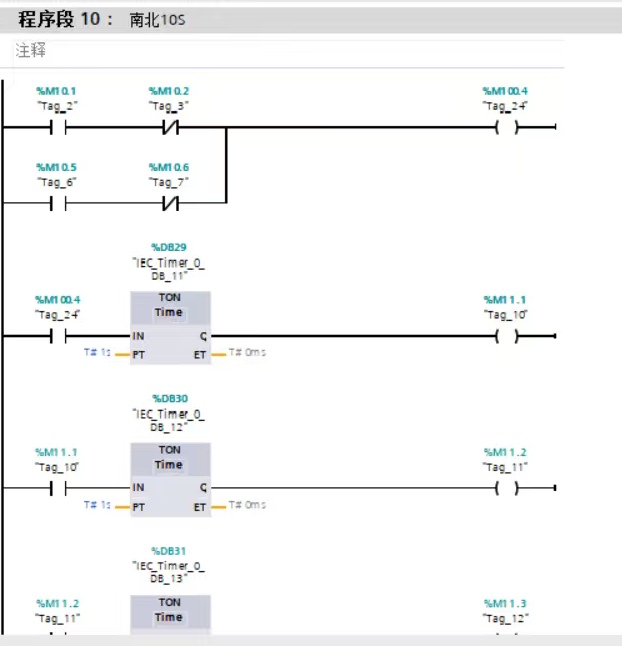

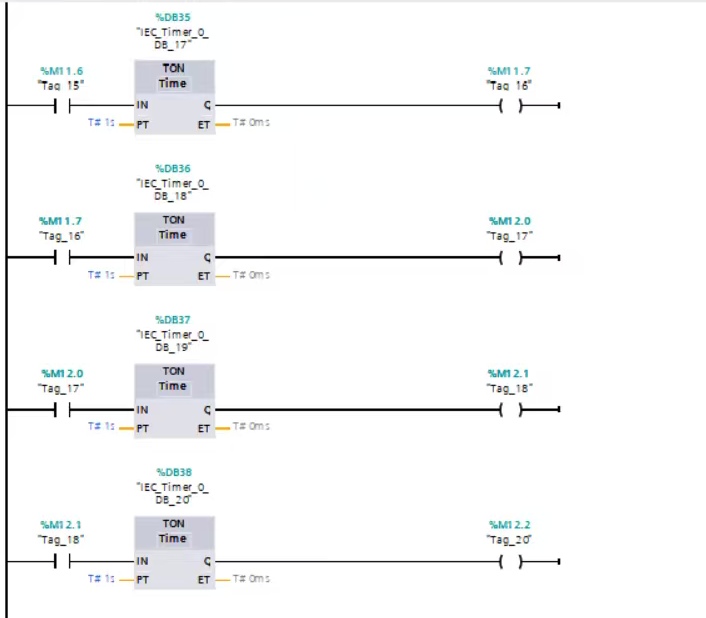

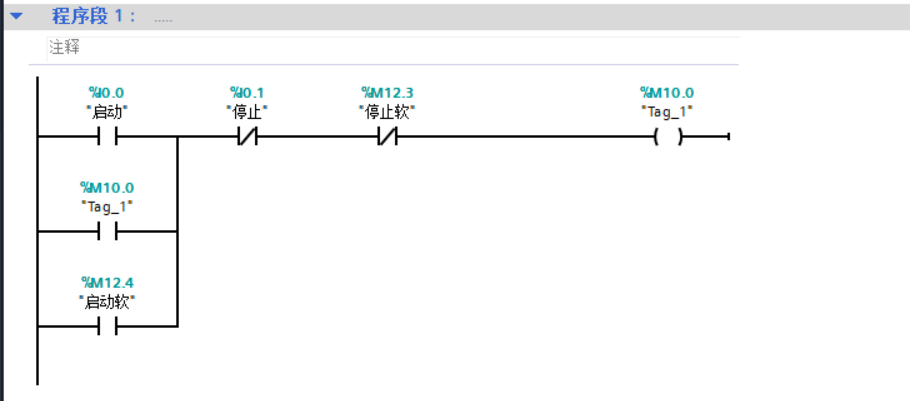

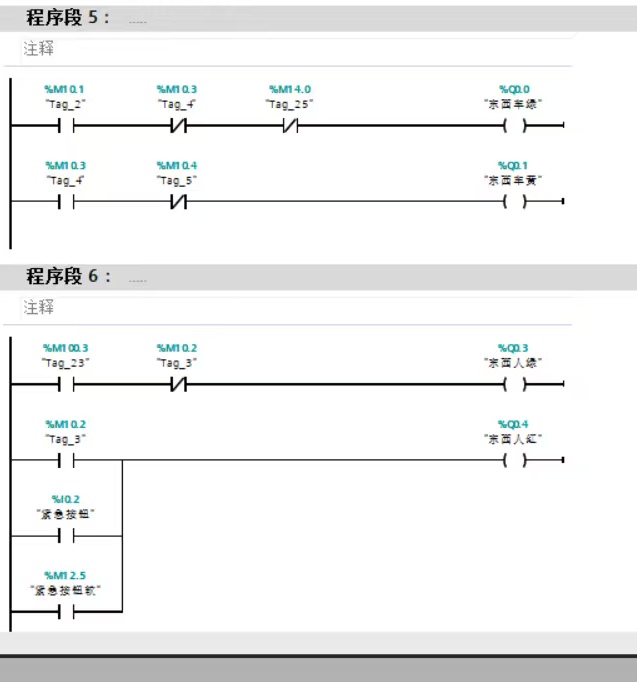

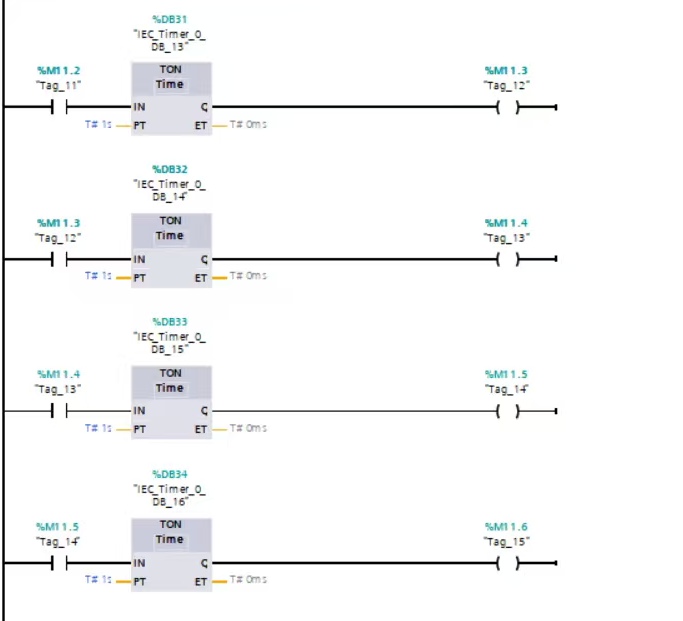

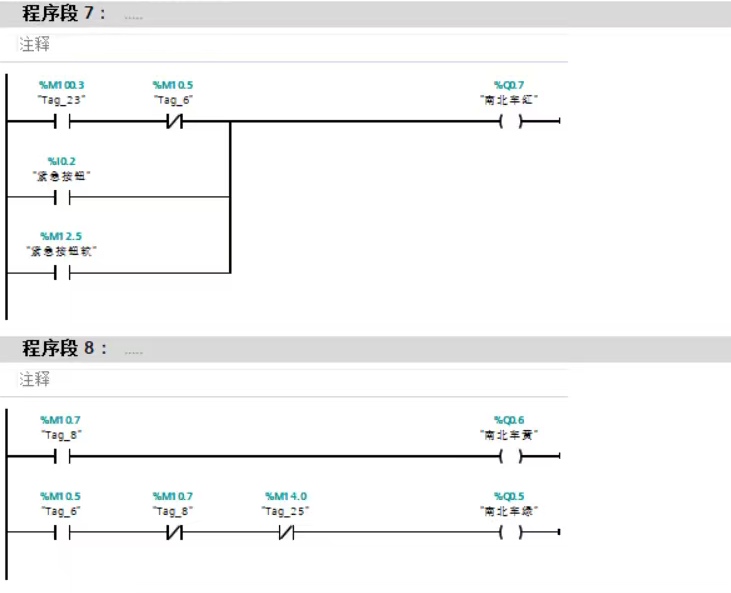

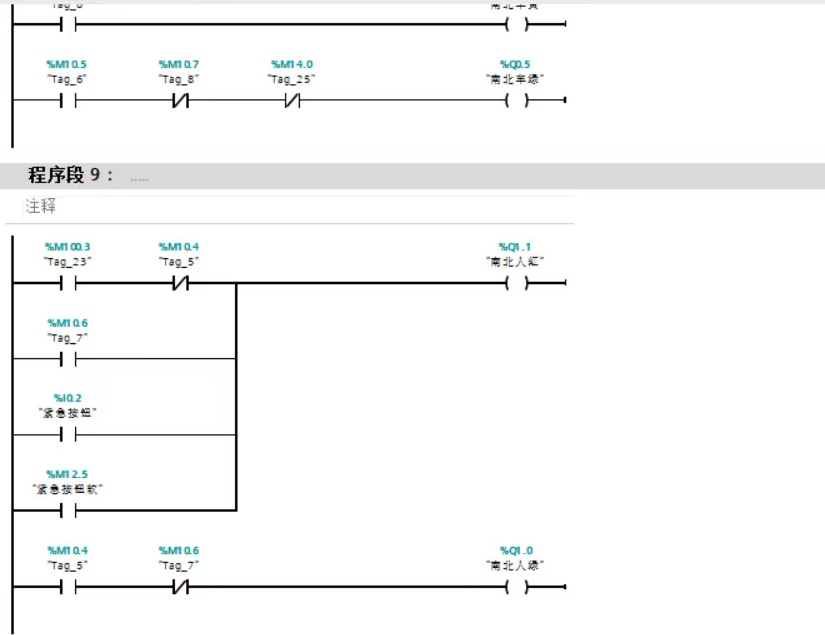

程序设计采用模块化架构，将整体功能拆解为主程序、时序控制子程序、安全互锁子程序、倒计时显示子程序四大模块，实现功能解耦与便捷调试。主程序负责系统启停控制、子程序调用与状态监控，实现系统整体流程调度；时序控制子程序以TON、TOF定时器指令为核心，精准设定各信号灯亮灭时长，完成循环时序的自动切换；安全互锁子程序通过逻辑与、非指令，构建双向信号灯互锁机制，当某一方向绿灯触发时，另一方向所有绿灯输出立即切断；倒计时显示子程序配合定时器实时输出秒级信号，驱动数码管完成通行倒计时同步显示，提升路口通行提示性。所有程序指令均基于西门子S7-200 SMART指令集编写，无冗余逻辑，运算效率高，满足实时控制要求。

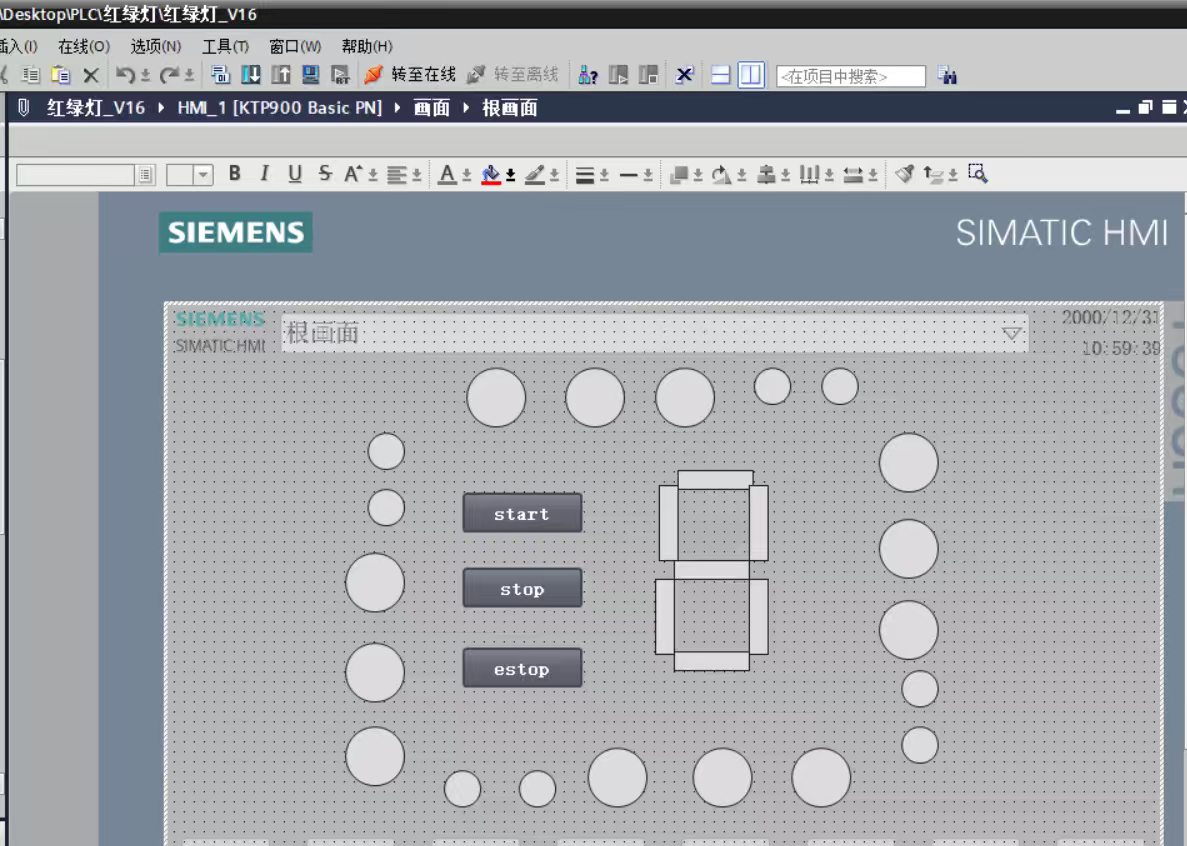

程序开发完成后，依托仿真软件搭建虚拟调试平台，导入编写完成的控制程序，模拟实际交通路口全工况运行。调试过程分为三步：第一步为逻辑校验，监控PLC输入输出状态，验证启停、互锁、行人请求等基础功能的有效性；第二步为时序校准，通过软件监控定时器当前值，修正信号灯时长偏差，保证时序切换精准度；第三步为故障模拟，模拟按钮误触、信号短路、断电重启等异常工况，验证系统的故障容错与自动恢复能力。经仿真调试验证，系统可实现信号灯无卡顿循环切换、互锁保护可靠动作、倒计时同步显示，各项控制指标均达到设计要求，程序运行稳定、无逻辑漏洞，完全满足十字路口红绿灯自动化控制的功能需求，为系统实物落地提供了坚实的软件支撑。
第四章、项目总结与展望｜智控致远向未来
如果把本次基于PLC的红绿灯控制系统设计比作一场自动化实战闯关冒险，历经需求破局、硬件筑基、逻辑攻坚三大硬核关卡后，我们成功打造出一套兼顾稳定性、实用性与工业标准的智能灯控方案，为这场技术与趣味兼具的设计之旅，交出了一份满分阶段性答卷。从传统继电器红绿灯“线路乱如麻、逻辑改不动、故障难排查”的老式窘境，到西门子S7-1200 PLC主控系统“接线规整、编程灵活、运行丝滑不卡顿”的全新体验，本次设计精准戳中传统交通信号灯的核心痛点，完成了从硬件选型、电气回路设计、模块化程序开发到全工况仿真调试的全流程落地，成功实现十字路口红绿灯全自动时序切换、双向通行安全互锁、行人过街优先触发、工业级抗干扰稳定运行四大核心功能。硬件上恪守强电弱电隔离、光电防护、标准化接线的工业规范，软件上遵循IEC61131-3编程标准打造轻量化逻辑，仿真调试全覆盖校验无漏洞，既完美适配自动化专业课程设计、毕业设计的实训需求，又能直接落地小型市政路口、园区路口、校园路口的工程改造，真正做到实训能练硬功、工程能直接落地。
回望整个设计历程，我们收获的远不止一套成型的灯控系统，更是自动化工程设计的核心逻辑：硬件设计求“稳”，从PLC精准选型到I/O端口科学分配，从电气隔离防护到抗干扰布线，每一处细节都是系统长期稳定运行的底气；程序设计求“准”，毫秒级时序校准、零漏洞互锁逻辑、模块化编程架构，让智能控制精准落地不跑偏；仿真调试求“严”，全场景模拟、故障极端测试、时序反复校验，把所有问题扼杀在落地之前。这套设计没有冗余花哨的功能，却用最硬核的自动化底层逻辑，解决了最实际的交通管控需求，以工业级标准打造轻量化方案，完美诠释了自动化技术“源于实际需求、落地解决问题”的核心真谛。
当然，这套基础版PLC红绿灯控制系统，只是智能交通管控的“新手村装备”，站在物联网、人工智能、数字孪生飞速发展的时代风口，这套系统的升级空间堪称科技感拉满：其一，打造车流量AI自适应智控模式，通过摄像头、毫米波雷达实时采集路口车流量、人流量数据，让PLC结合AI算法动态调节红绿灯时长，彻底告别“无车空等红灯”的资源浪费，实现“车多绿灯延、车少绿灯短”的智能适配；其二，搭建云端物联网远程管控平台，借助以太网、5G模块将PLC接入云端，实现手机、电脑远程监控信号灯状态、一键修改时序参数、实时故障报警，足不出户掌控路口通行全局；其三，实现多路口绿波协同联动，打破单路口独立运行壁垒，通过PLC组网打造主干道绿波带，让车辆一路绿灯畅行，大幅提升城市道路通行效率；其四，融入HMI触控+边缘计算，搭配工业触控屏实现本地可视化操控，结合边缘计算单元实现数据本地快速处理，兼顾响应速度与智能性；其五，拓展低碳数字孪生场景，结合光伏新能源供电实现节能运行，搭配数字孪生技术打造虚拟路口，实现虚实同步管控，甚至适配智慧交通全域调度系统。
本次设计是PLC自动化技术在交通领域的一次小试牛刀，却让我们清晰看到传统交通管控向智能化、网络化、轻量化升级的无限可能。自动化技术的魅力，从来不是止步于当下的成品，而是不断突破、持续进阶的创造力。这套红绿灯控制系统的总结与展望，不是设计的终点，而是下一场自动化实战的起点。如果你想解锁这套系统的完整源码、实物接线实操、仿真调试教程，或是想看更多PLC硬核实战项目，不妨持续关注——后续将手把手带你从理论走向实操，玩转工业自动化的无限乐趣，更多硬核干货，值得你二刷三刷反复细品！
