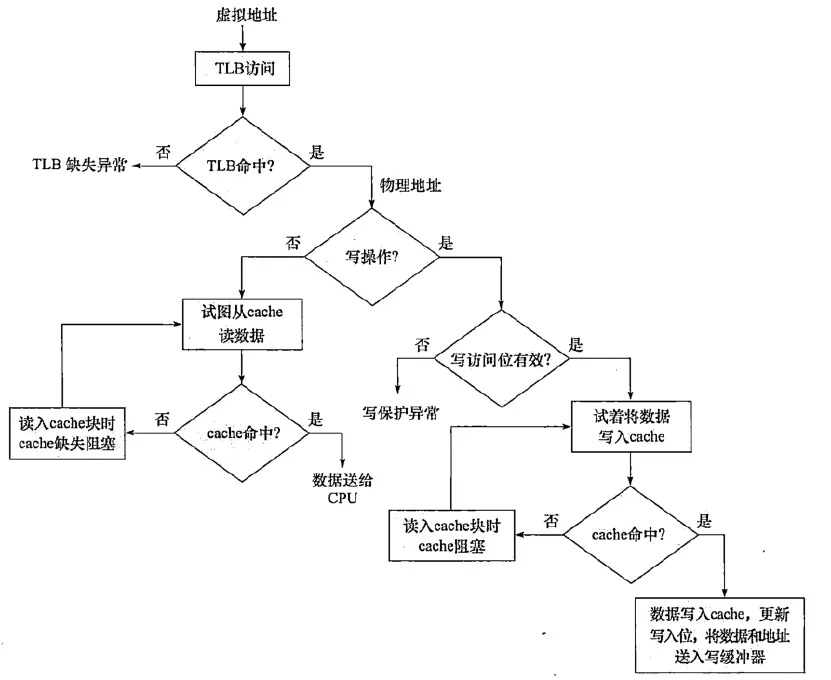

这张流程图展示了完整的地址转换和数据访问流程，结合缺页的那篇能搞清楚内存访问的完整链路。
内存访问的实际路径
CPU要访问内存，走这么几步：
第一步：TLB查询
虚拟地址拆成「虚页号 + 页内偏移」。MMU拿虚页号去TLB里比对标签。
- 命中：直接拿到物理页框号，拼成物理地址，进入下一步
- 缺失：触发TLB缺失异常，操作系统去内存查页表，找到映射后填入TLB，然后重试这条指令
第二步：Cache查询
有了物理地址，才能去查Cache。注意，Cache是用物理地址索引的（物理Cache），不是虚拟地址。
- 命中：数据直接返回CPU
- 缺失：从主存调数据块进Cache，再返回CPU
第三步：写操作的权限检查
如果是写操作，TLB命中时还要检查页表项的写权限位。试图写只读页？触发保护异常，操作系统介入，通常结果是SIGSEGV。
关键依赖关系
TLB命中是Cache查询的前提。没有物理地址，Cache根本不知道去哪儿找数据。所以一次成功的内存访问， ideally 要连续命中TLB和Cache。
两次都命中是最快路径：1个周期（TLB）+ 几个周期（Cache）就能拿到数据。任一环节缺失，延迟就上去了。
几个优化点
| 写磁盘慢 | 写回+脏位 | 页被修改才标记脏，换出时才写盘，减少I/O |
| 地址转换慢 | TLB | 缓存近期映射，命中就省掉内存访问 |
| 转换+访问衔接 | TLB和Cache流水线 | 前一周期TLB转换，下一周期Cache查询，重叠执行 |
TLB vs 页表
| 本质 | 专用cache | 完整的数据结构 |
| 目的 | 加速转换 | 提供权威映射 |
| 位置 | CPU内部（SRAM） | 主存（DRAM） |
| 速度 | ~1周期 | >100周期 |
| 内容 | 页表的子集（热点映射） | 全部虚拟页的映射 |
| 管理 | 硬件（MMU）自动维护 | 操作系统创建维护 |
TLB对软件透明，除了进程切换时要刷新或切换上下文。页表对软件可见，操作系统通过修改页表来控制内存映射和权限。
一个细节
有些架构用虚拟索引的Cache（VIVT或VIPT），可以并行查TLB和Cache，进一步降低延迟。但物理索引的Cache（PIPT）实现简单，避免别名问题。Intel Xeon和AMD Zen都采用了VIPT作为其L1数据缓存的方案，采用PIPT作为L2/L3的方案。
TLB命中看起来只是地址转换环节的一个分支判断，但它决定了后续所有步骤的走向。miss的代价是百周期级别，所以TLB的设计（项数、关联度、替换策略）对系统性能影响很大。
写在最后
缺失堵塞后会出现什么情况？
