1.网络拓扑图
2.要求
1）R5的环回地址固定在5.5.5.0/24，其他网段基于192.168.1.0/24进行合理划分；
2）AR1-AR4每个路由器存在两个回环接口，模拟PC，地址也在192.168.1.0/24网络内；
3）AR1-AR4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问；
4）全网可达，尽量减少每台路由器路由条目数量，避免环路；
5）AR4于AR5之间，正常1000M链路通信，故障时自动改为100M。

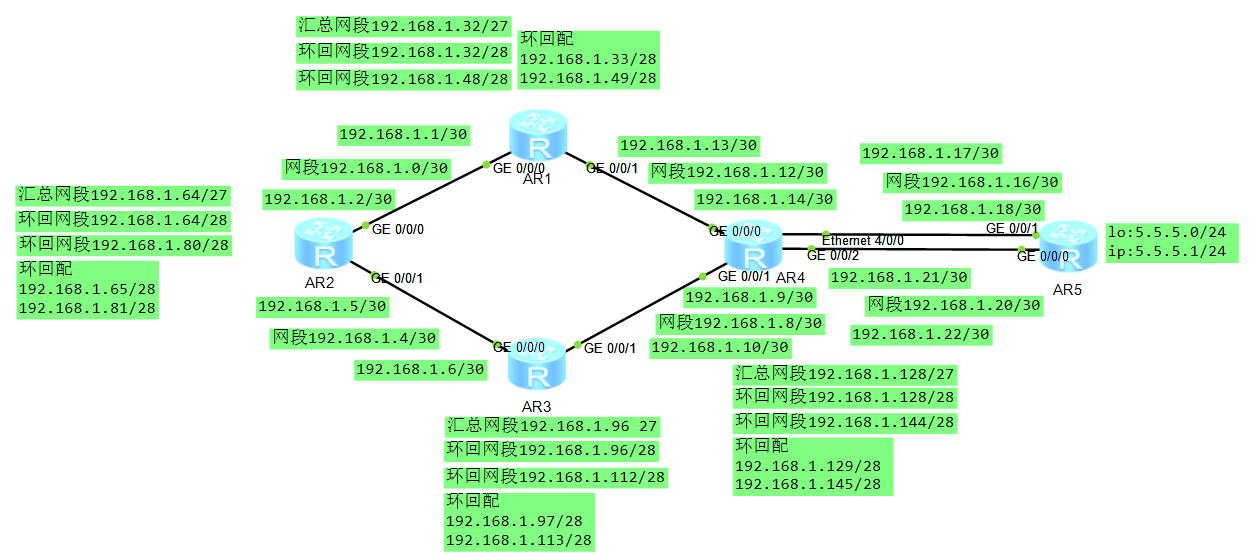

3.关于网络拓扑图的构建

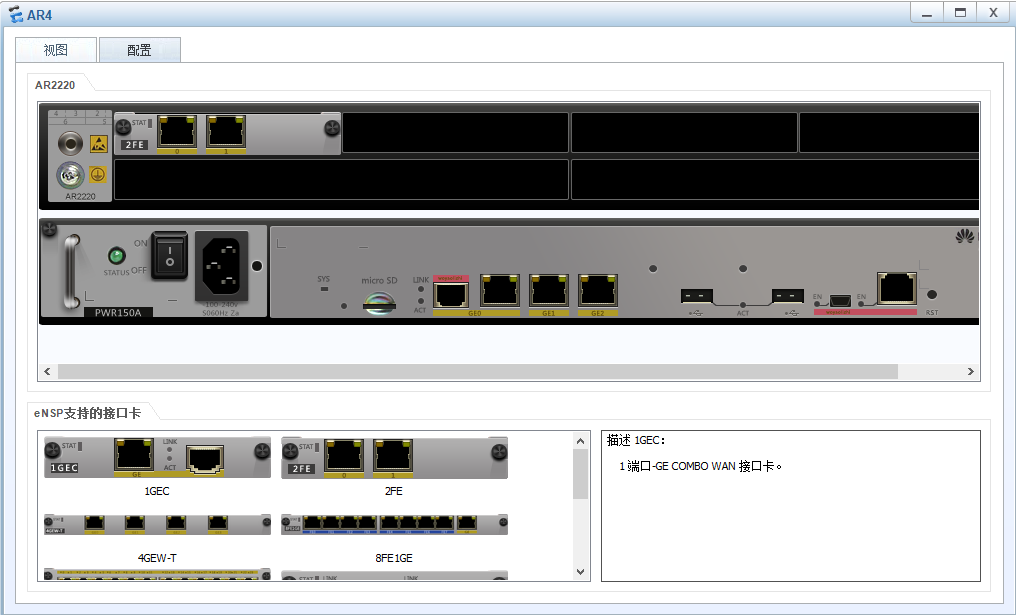

拓扑图在构建时要注意，需要给AR4添加路由器的接口，按要求是需要一个千兆一个百兆，我们已经有一个千兆的接口可以用，那么在这里就选择百兆的接口进行添加。
4.关于ip地址的划分
我们可以将两个环回看成用户IP，一个路由器的两个回环先看做一个网段使用，之后再拆分；将6条骨干链路看成一条，之后再从相应的网段再去拆分，因此我们一共需要5个大类的网段。
所以问题转化为我们需要从192.168.1.0/24划分出5个网段，2^3=8，因此我们需要从主机位借三位才能够满足我们需要的5个网段，所以划分之后的8个网段为：
192.168.1.0/28
192.168.1.32/28
192.168.1.64/28
192.168.1.96/28
192.168.1.128/28
192.168.1.160/28
192.168.1.192/28
192.168.1.224/28
网段可以自行分配位置，上图仅供参考，根据自行分配好的网段进行ip的配置
5.路由器接口的ip配置
这里是将路由器的环回接口以及ip地址一起配的

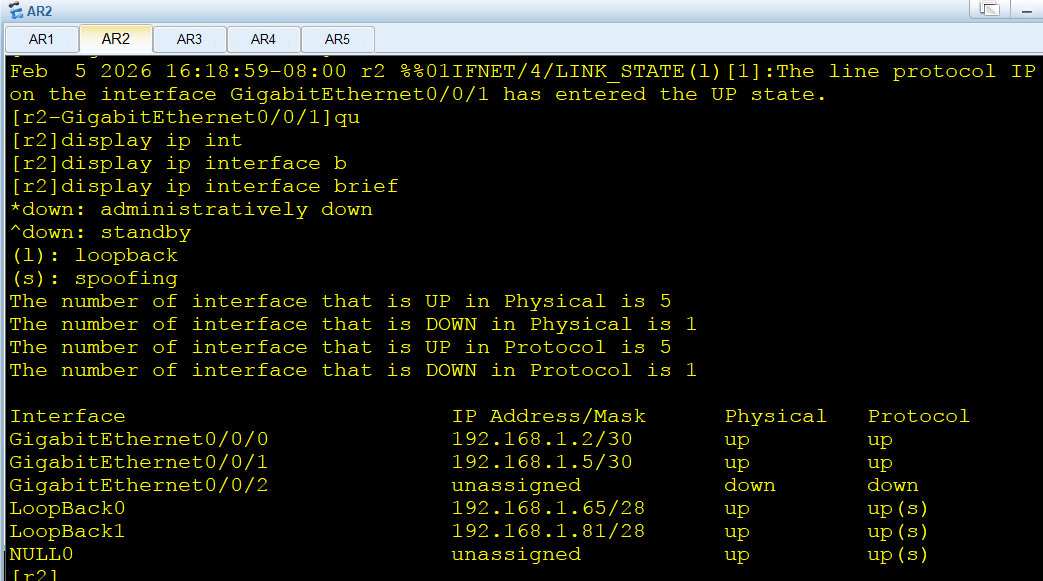

配置完成以后可以用display ip interface brief查看路由表检查一下配置的ip是否正确

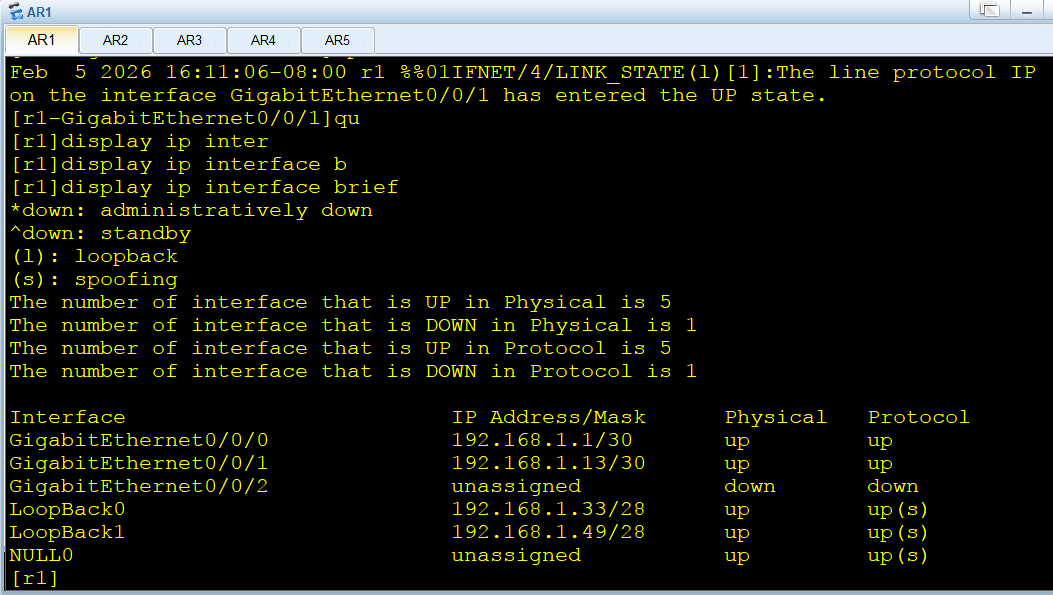

1）AR1的配置

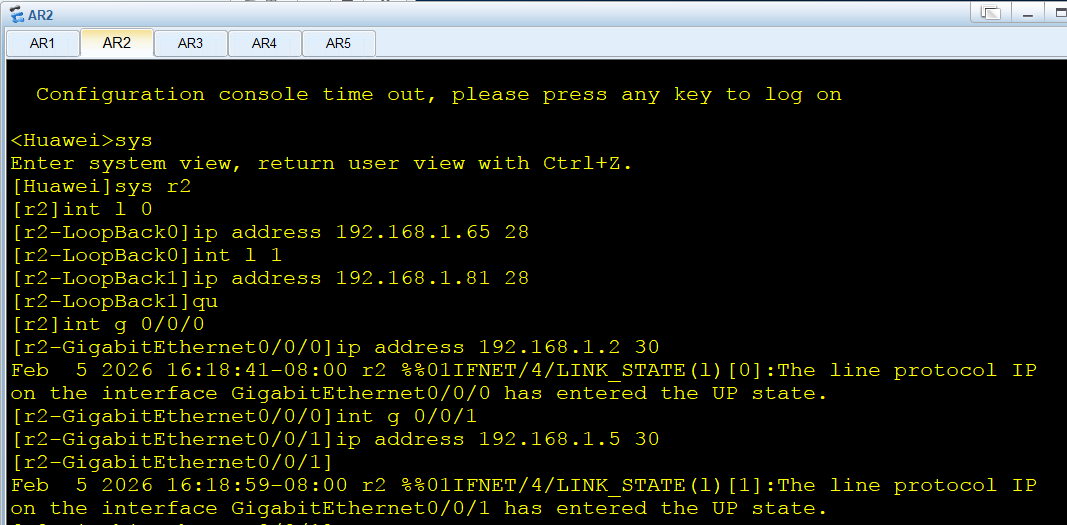

2）AR2的配置

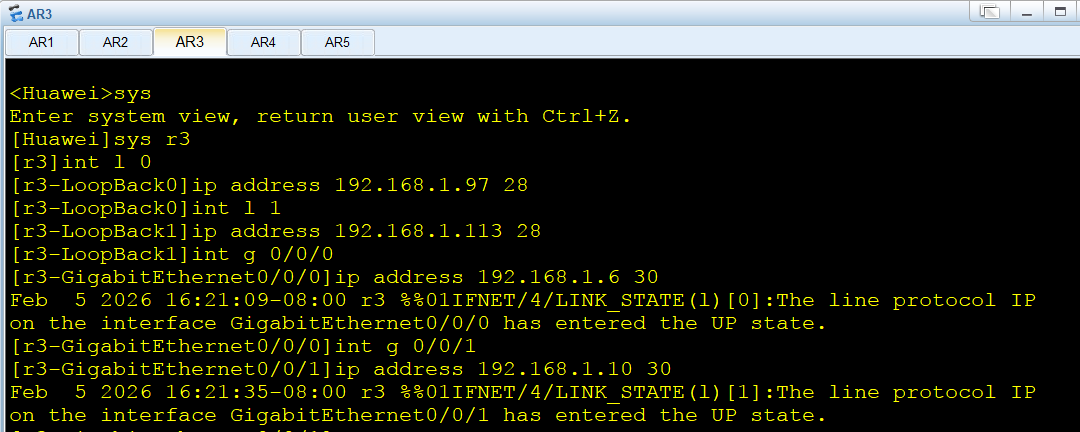

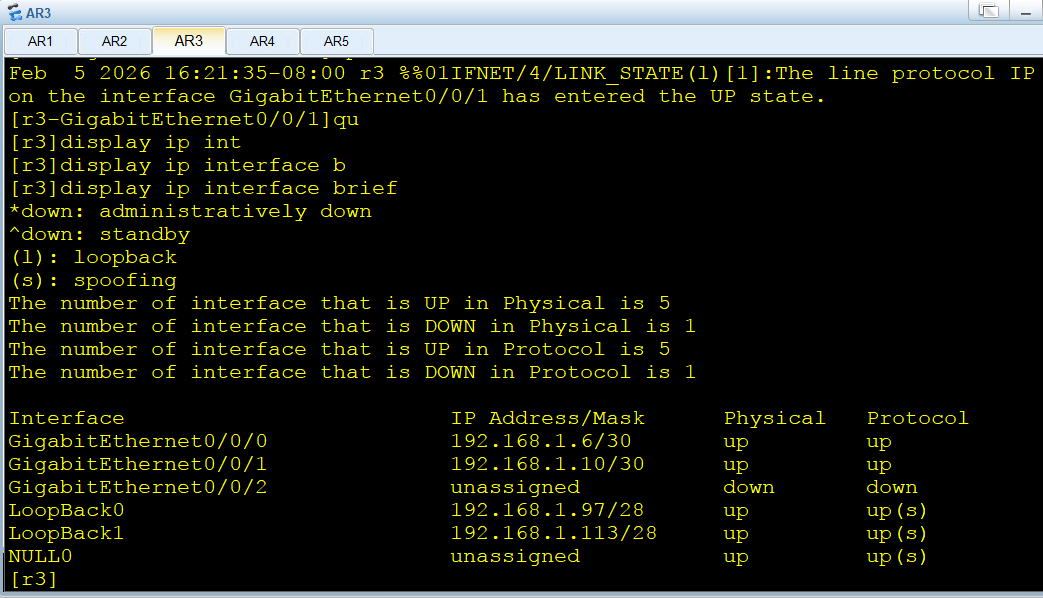

3)AR3的配置

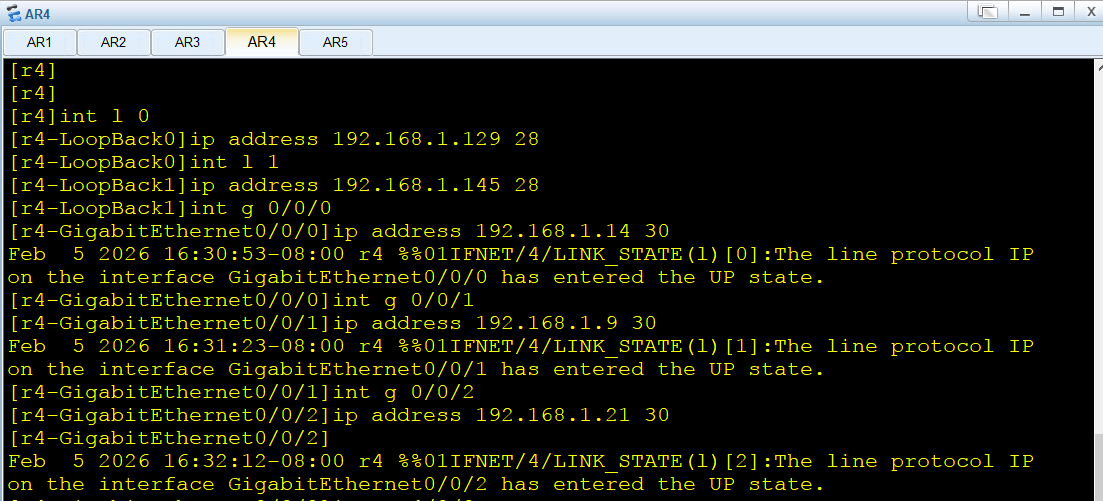

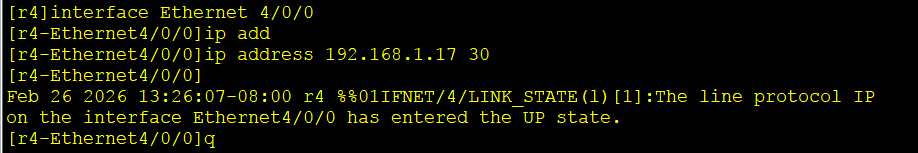

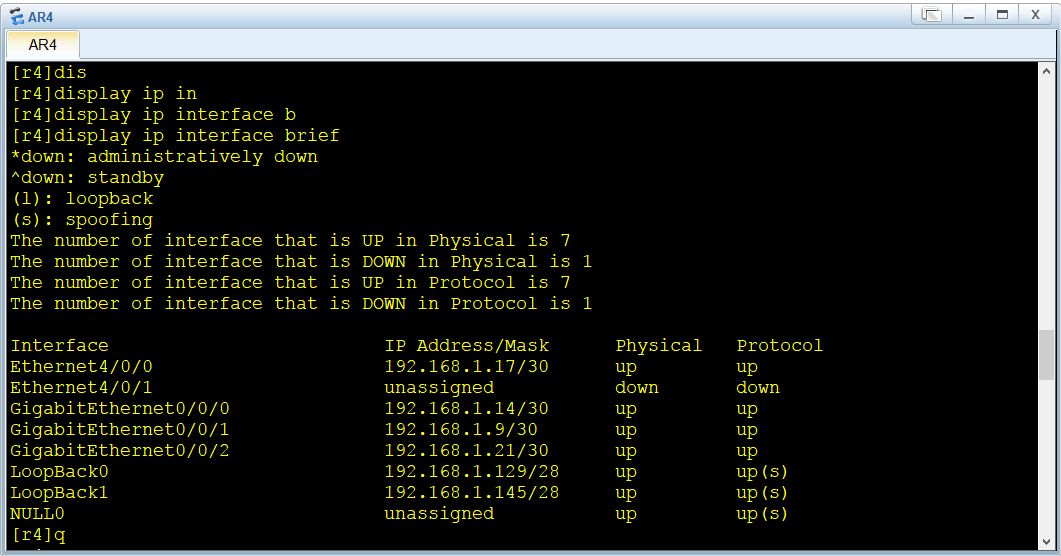

4）AR4的配置

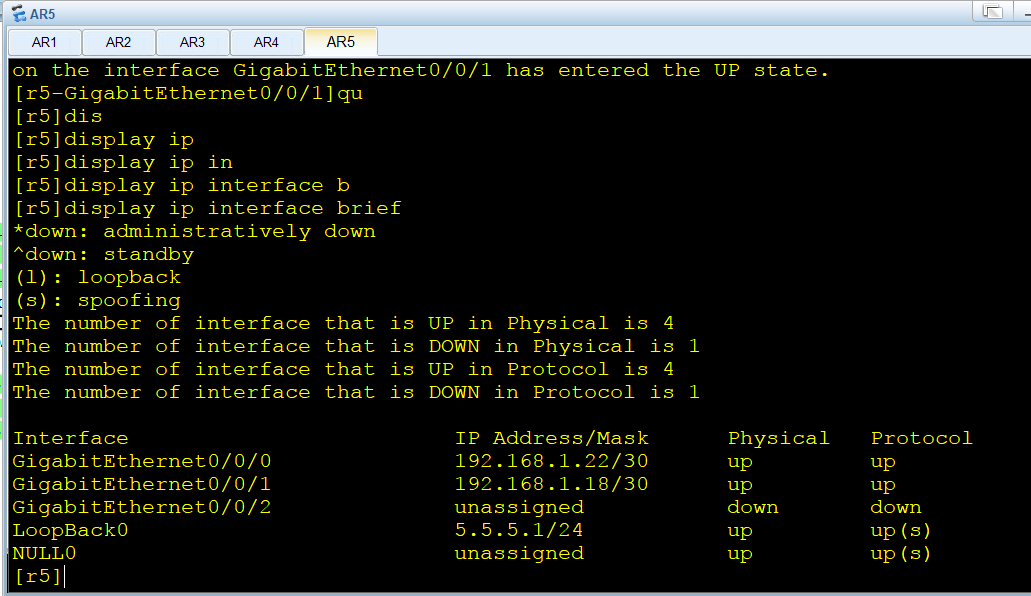

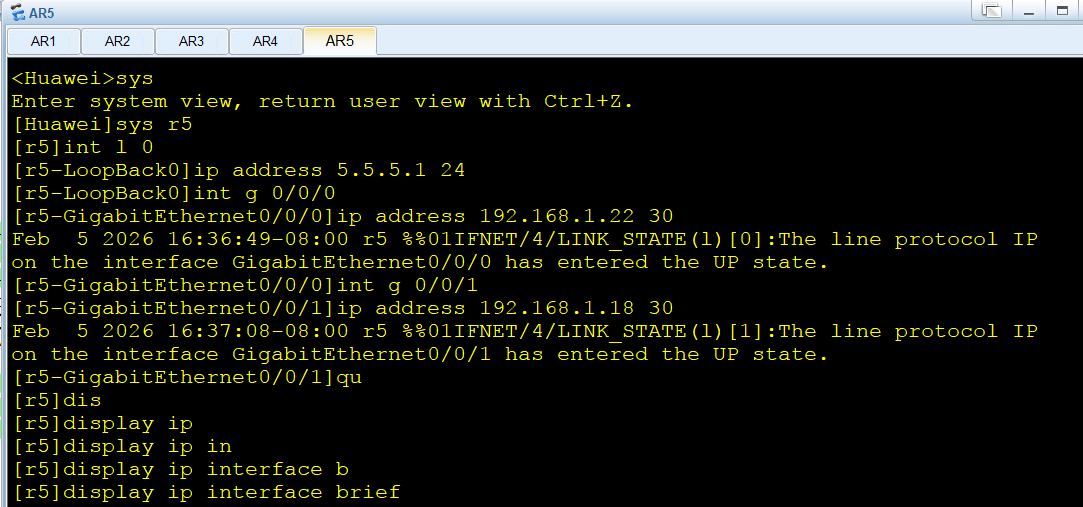

5）AR5的配置
6.除5.5.5.0/24外，配置静态路由，实现全网可达

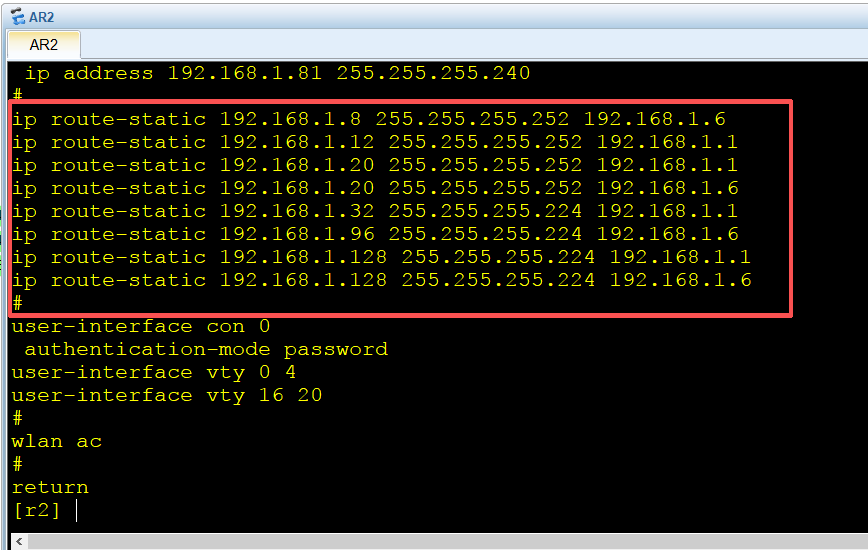

静态路由在配置的时候，汇总成一个进行配置，每台路由器配置完成后可以用display current-configuration查看一下自己所配置的路由条目

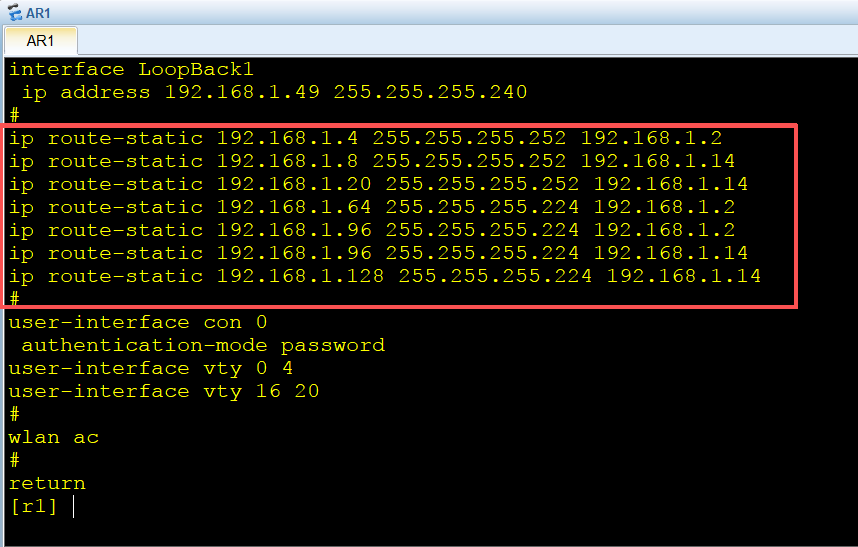

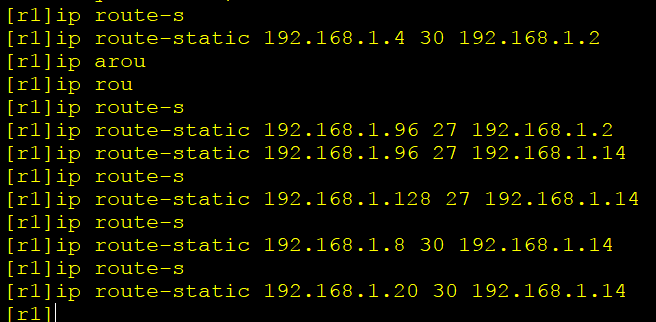

1）AR1的静态路由的配置
可以查看一下自己所配置的路由条目
display current-configuration

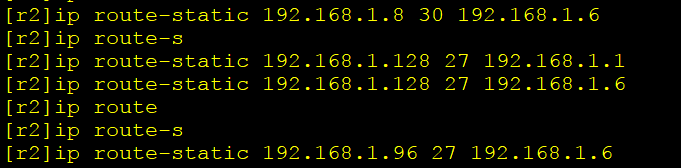

2）AR2的静态路由的配置
可以查看一下自己所配置的路由条目
display current-configuration

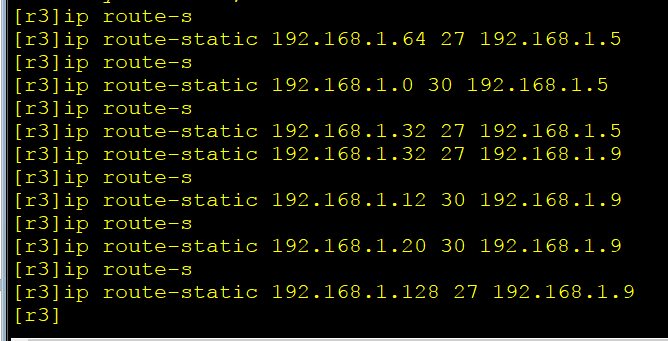

3）AR3的静态路由的配置
可以查看一下自己所配置的路由条目
display current-configuration
4）AR4的静态路由的配置
可以查看一下自己所配置的路由条目
display current-configuration
5)AR5的静态路由的配置
最后可以自行ping一下查看当前是否实现了全网可达
7.配置缺省路由
1）AR4的缺省路由的配置
2）AR3的缺省路由的配置
3）AR1的缺省路由的配置
4）AR2的缺省路由的配置
8.解决避免环路的问题
1）AR1的配置
2）AR2的配置
3）AR3的配置
4）AR4的配置
9.实现千兆通讯故障时，百兆还可通讯
1）AR4的配置
设定百兆线路的优先级为61
2）AR5的配置
确保千兆故障时，百兆的线路还可以通，修改下一跳及优先级到百兆网段上
3）测试
断掉AR4的0/0/2接口，去ping 5.5.5.1如果能够正常通讯就说明配置成功。
