随着半导体产业的飞速发展，芯片测试环节的精准度已成为决定产品良率的核心要素。作为承载测试任务的关键载体，芯片测试配件（如测试治具、Socket座、集成电路探针台组件等）对CNC加工工艺提出了近乎苛刻的要求。伟迈特cnc加工深耕精密制造多年，深知在这一领域，微米级的误差就可能导致价值不菲的芯片在测试中受损。我们坚持以“源头厂家”的定位，通过高精度的设备群与系统化的工艺控制，为全球半导体客户提供可靠的硬件支撑。✅
在芯片测试配件的加工中，材料的选择与应力控制是首要技术难关。芯片测试环境往往涉及高温、高频或极寒条件，因此配件多采用AL7075、PEEK、陶瓷或特殊镍铬合金。伟迈特的技术团队在处理这些材料时，不仅关注图纸上的尺寸，更注重材料本身的物理特性。例如，针对7075铝合金在氧化后容易出现料花的技术痛点，我们采取从源头定制高品质原材料的策略，并在正式加工前进行试氧化双重控制，从根本上确保了配件的表面质感与功能稳定性。⚙️
高精度并不意味着低效率。在伟迈特，我们通过引入3+2轴加工技术和5轴联动设备，成功实现了复杂芯片测试零件的一装夹全方位加工。这种技术手段不仅规避了多次装夹带来的累计公差，更将加工效率提升了15%以上。我们的编程与调机技术员通过内部的“比、学、赶、帮、超”机制，持续优化刀路轨迹与切削参数，这使得我们在保证精密度的前提下，能比行业平均水平多出5%的良品率。这种对技术细节的极致追求，正是我们赢得大疆等领军企业认可的核心竞争力。🚀
针对芯片测试配件中常见的薄壁类零件和微小孔位加工，变形量控制是衡量一家CNC加工厂实力的“试金石”。伟迈特采用粗加工后自然时效处理，再进行精加工的阶梯式工艺逻辑，有效释放了切削应力。我们的工程团队在项目初期就会提供详尽的DFM（可制造性设计）报告，协助设计师优化零件结构，从而在降低加工难度的同时提升零件的结构强度。这种预见性的服务，让我们的客户在产品研发阶段就能避开潜在的量产风险。💡

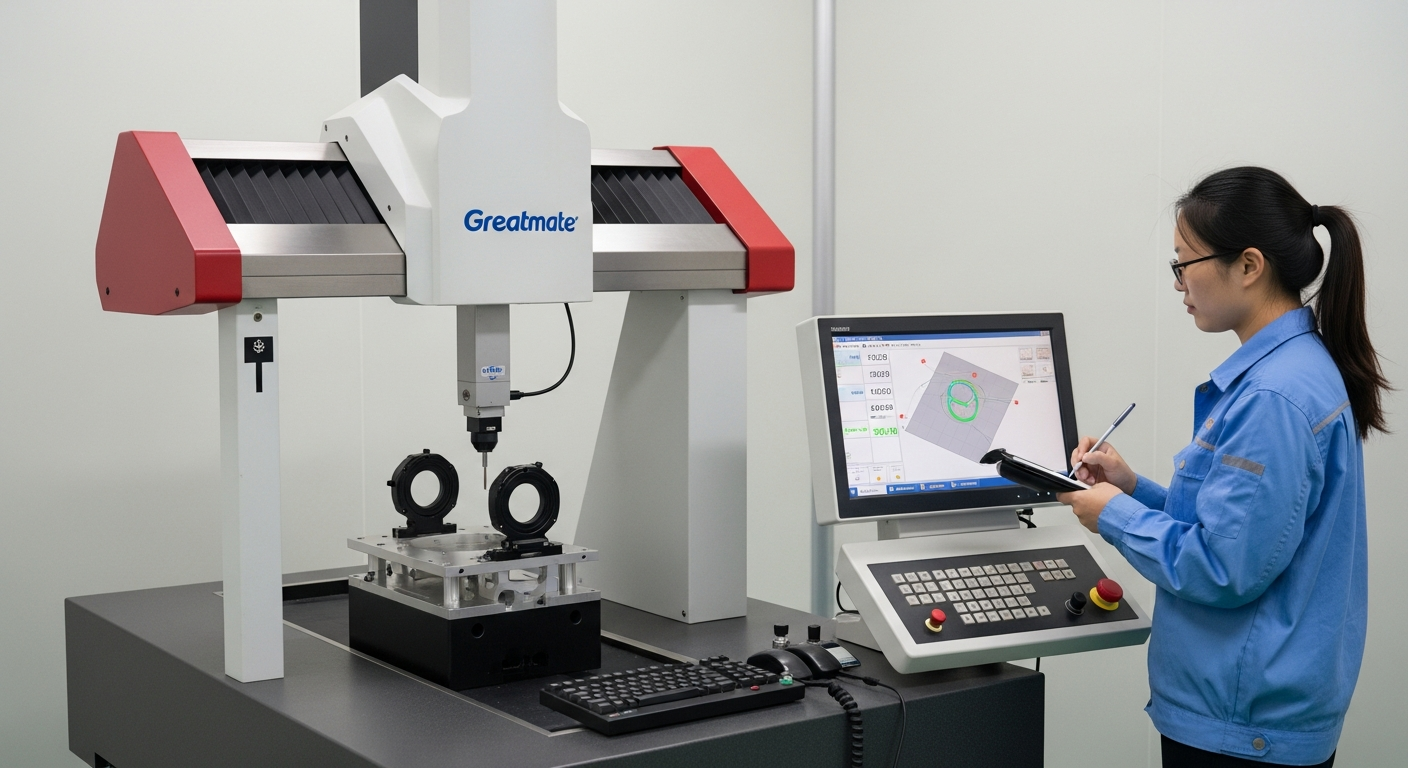

品质管控是芯片测试配件制造的灵魂。伟迈特构建了严苛的12道质控关卡，从最初的报价审图到最终的成品包装，每一个环节都实现了数据化追溯。我们配备了CMM三坐标测量仪、圆柱度仪以及HITACHI X-MET800光谱枪等高端检测设备，确保进入测试环节的每一个零件都完全符合公差要求。尤其在制程控制中，IPQC（过程检验）每2小时进行一次巡线检验，这种高频率的监控机制确保了批量订单的一致性，消除了客户对产品波动的担忧。📉
表面质量的控制直接影响到测试配件的使用寿命与专业感。我们深知芯片行业对“三伤”（擦伤、碰伤、挂伤）的零容忍态度。为此，伟迈特制定了严格的包装与运输标准，从加工过程中的定制化装夹到出货时的吸塑盒分装，全流程阻断物理损伤的可能。针对需要硬质氧化的零件，我们能精准管控单边增长0.008-0.012mm的尺寸变化，确保氧化后的零件依然能与精密探针实现无缝配合。⚠️
在半导体行业，时间就是生命。为了配合芯片测试配件的紧急迭代，伟迈特设立了专门的24小时打样小组。凭借近80台高精度设备的规模化产能，我们承诺标准件7天内交样，特急件甚至可在24小时内完成交付。这种快速响应能力，源于我们位于深圳这一全球制造高地的区域优势。在工厂周边10-20公里范围内，我们拥有超过50家长期稳定的表面处理战略伙伴，确保了原材料供应与后处理工序的无缝衔接，为客户的项目进度保驾护航。✅
伟迈特cnc加工始终坚持透明、合理的定价逻辑。作为百人规模的源头工厂，我们摒弃了贸易商层层加价的模式，直接将工厂成本透明化呈现给客户。我们通过优化内部管理和提升自动化水平，将成本节省转化为客户的市场竞争力。无论是非标小批量的研发件，还是万件级的大批量订单，我们均不设最小起订量（MOQ），旨在以最灵活的服务模式，成为客户心目中最主动、最用心的供应商伙伴。⚙️
信任的建立源于对承诺的百分之百履行。在与国际客户合作的过程中，伟迈特严格遵守NDA保密协议，保护客户的知识产权。我们已通过ISO9001和IATF16949认证，这不仅是资质的证明，更是我们管理流程标准化、科学化的体现。对于任何可能出现的质量争议，我们的售后团队承诺在24小时内给出长期解决方案并勇于承担相关责任。选择伟迈特，不仅是选择了一个加工厂，更是选择了一个具备前瞻性技术视野的战略合作伙伴。芯片测试配件的精度之美，在伟迈特的每一道工序中都得到了精湛的诠释。🌟
