快反镜FSM看起来很简单。

外面通常只能看到一块镜子和一个金属底座。

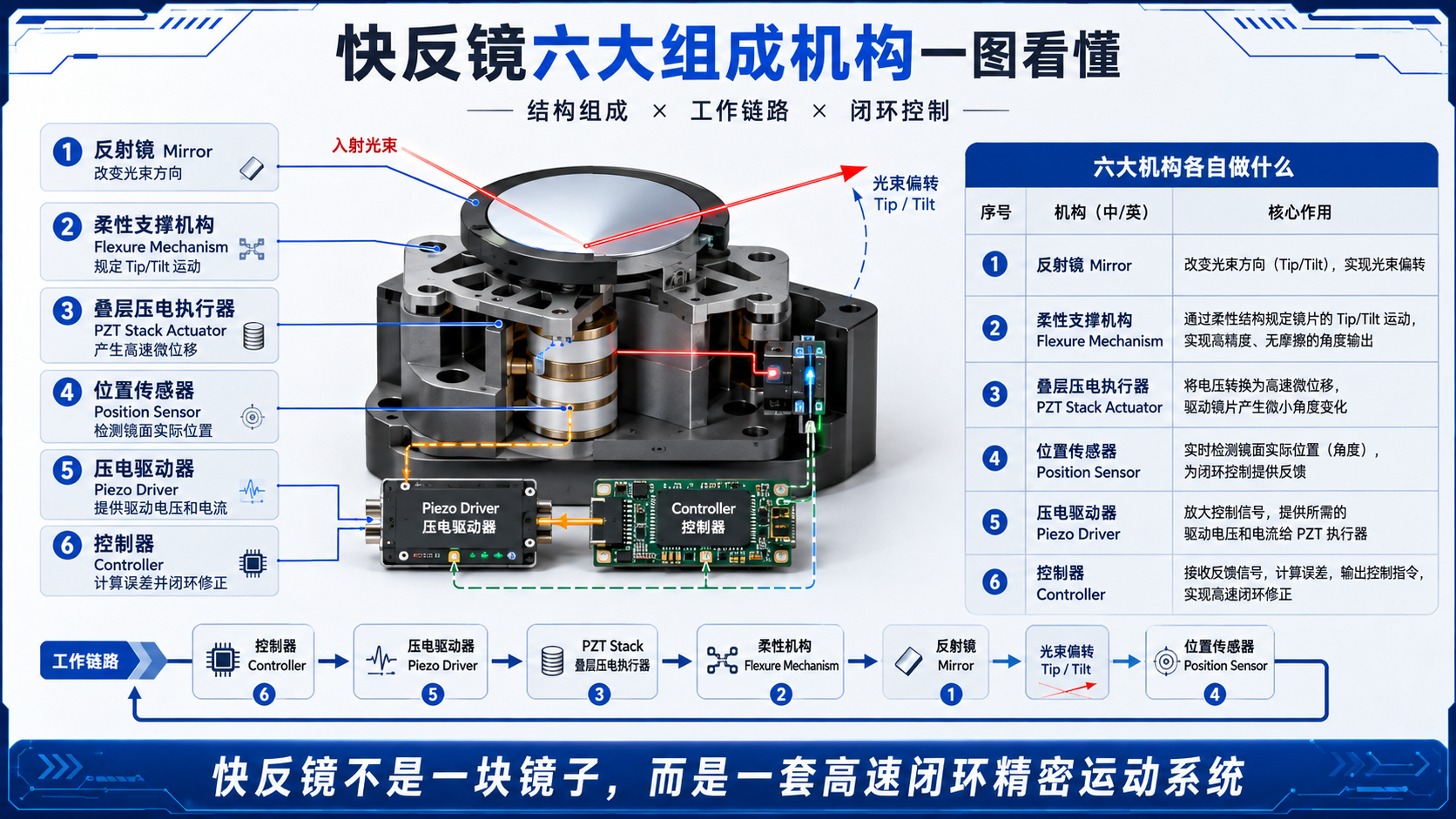

但真正拆开以后，一台典型的高性能压电快反镜，核心可以理解成六个部分：

镜面 → 柔性支撑机构 → 压电执行器 → 位置传感器 → 驱动器 → 控制器。

少了其中任何一环，系统的功能都会发生变化。

一、反射镜 Mirror——真正负责“改变光路”的部分

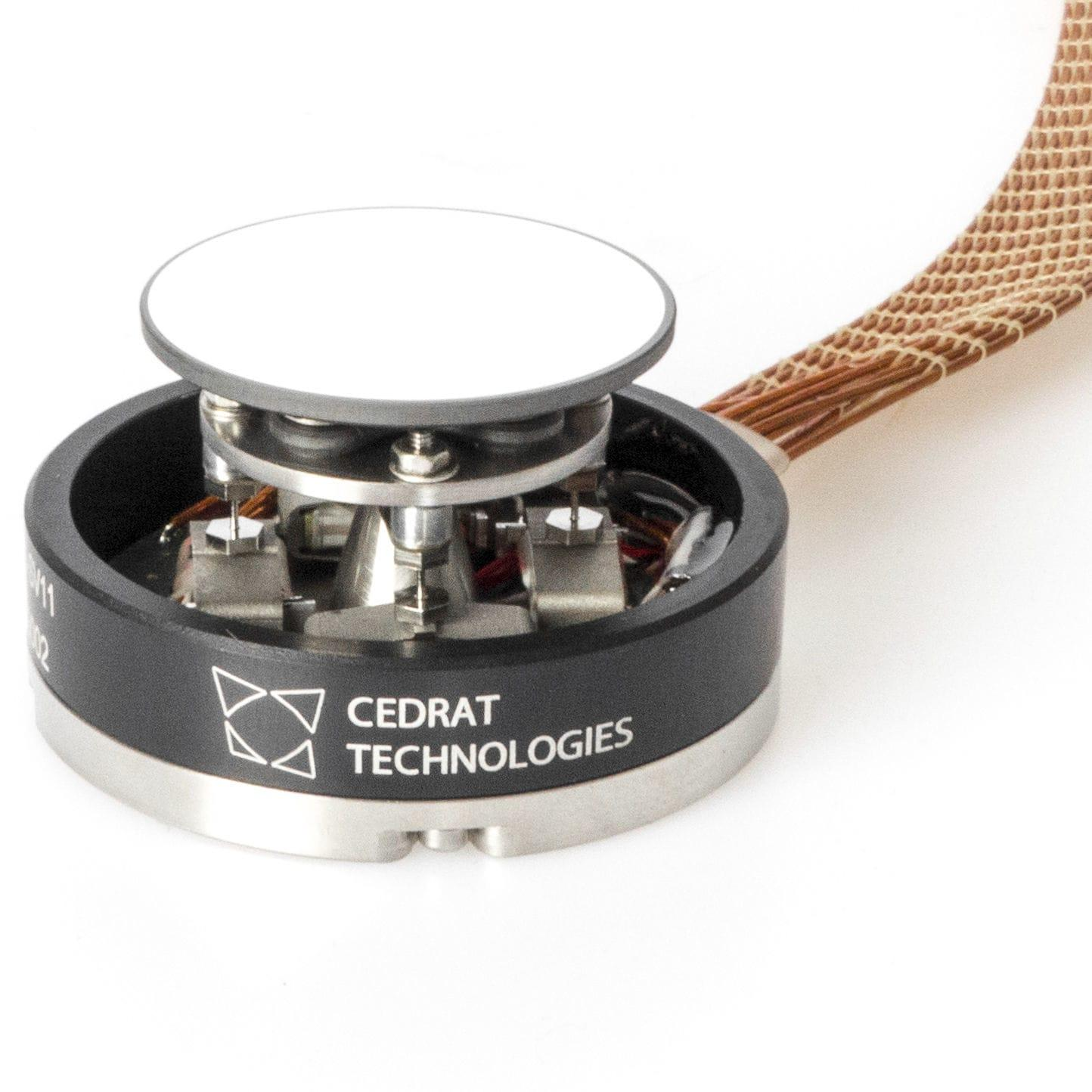

CEDRAT官方把FSM定义为安装在旋转结构上的Reflective Mirror反射镜，其作用就是通过改变镜面角度，快速、精确地改变光束或激光束传播方向。(Cedrat technologies)

所以FSM本质上并不是把整个激光器或者相机转过去，而是：

只转动光路中的这块镜子。

镜子转一个很小的角度，反射光束方向随之发生变化。

镜面的尺寸、基底材料和镀膜也不是随便选。CEDRAT明确把Mirror Substrate、Coating、Aperture Size列为FSM可定制的重要项目，因为不同波长、功率和应用场景对镜面要求不同。(Cedrat technologies)

二、柔性支撑/转动机构 Flexure Mechanism——规定镜子“怎么动”

镜子不能直接放在压电陶瓷上乱顶。

它需要一套机械结构，规定镜面只能围绕需要的方向进行 Tip/Tilt二维倾转。

2024年的 Sensors 论文采用的就是柔性铰链 Flexible Hinge＋叠层压电执行器结构，通过柔性机构实现两个方向的Tip/Tilt运动。(MDPI)

PI的S-331商业产品采用的也是柔性导向结构。PI明确指出，Flexure Guide没有传统机械导轨中的摩擦、间隙和磨损，而且在并联运动学结构中，不同执行器直接作用于同一个运动平台。(PI)

所以柔性机构就干两件事：

允许镜子按照设计方向倾转，同时尽量限制它往其他方向乱跑。

三、执行器 Actuator——真正产生“力”的地方

镜子不会自己转。

必须有一个执行器推动它。

CEDRAT目前公开的FSM主要有两类驱动路线：

Piezoelectric压电执行器

和

Magnetic磁执行器。 (Cedrat technologies)

如果采用压电路线，真正产生运动的就是我们一直讲的：

PZT Stack叠层压电执行器

2024年 Sensors 论文里的压电FSM直接采用了两对Stacked Actuators叠层执行器，通过柔性机构产生X、Y两个方向的Tip/Tilt。(ResearchGate)

PI的S-331则采用PICMA叠层压电执行器，官方给出的产品结构也是：

Piezo Actuator＋Flexure Guide＋Tip/Tilt Platform。 (PI)

它的任务非常单纯：

把电压变成几微米级机械位移，再交给柔性机构转换成镜面的微小角运动。

所以压电执行器是FSM的“肌肉”。

四、位置传感器 Position Sensor——告诉系统“镜子到底转了多少”

这是非常容易被忽略的一部分。

给压电100V，并不能简单理解成：

镜子一定转到某一个绝对准确的角度。

所以成熟的闭环FSM需要检测镜面的实际位置。

CEDRAT明确指出，位置传感器是控制回路中的关键环节；其压电机构标准方案通常采用Strain Gauge应变计，更高动态要求下还会采用Eddy Current Sensor涡流传感器进行直接位置测量。(Cedrat technologies)

PI的S-331同样内置位置传感器，并明确用于提高闭环运行时的线性度；该系列公开规格中采用SGS应变计进行间接位置检测。(PI)

简单理解：

执行器负责“推”，传感器负责“量”。

没有传感器，就是：

我让它动多少。

有传感器以后，才知道：

它实际上动了多少。

五、压电驱动器 Piezo Driver——负责给Stack“供得动电”

这里特别容易把“驱动器”和“控制器”混为一谈。

叠层压电陶瓷不能直接接普通低压控制信号工作，需要专门的功率电子驱动。

例如CEDRAT面向P-FSM150S等压电机构的CCBu20-NS，就是双通道压电驱动/控制设备，其线性放大器可向压电执行器提供最高约170 Vpp驱动，并集成应变计调理和闭环功能。(Cedrat technologies)

所以Driver主要负责：

把控制系统的小信号，变成真正能够驱动PZT Stack的电压和电流。

可以把它理解成执行器前面的“功率放大器”。

六、控制器 Controller——决定“往哪转、转多少、怎么修正”

最后才是控制器。

CEDRAT把控制器定义得很清楚：其系统中Driver和Controller通常集成在同一个机箱或机架内，控制器基于微处理器运行数字控制算法，用于减少实际执行结果与目标指令之间的误差。(Cedrat technologies)

工作链路就是：

目标角度

↓

控制器计算

↓

压电驱动器输出电压

↓

PZT Stack伸缩

↓

柔性机构带动镜面

↓

位置传感器测量实际角度

↓

反馈给控制器

↓

继续修正。

CEDRAT还明确把FSM控制分为Fast Positioning、Tracking和Vibration Rejection等不同任务，不同任务关注的指标包括幅值误差、相位误差、Jitter、Settling Time以及扰动抑制能力。(Cedrat technologies)

所以控制器真正解决的是：

镜子不只是“动起来”，而是按照指令准确地动。

七、把六个东西连起来，一台压电FSM就清楚了

这套拆分并不是我们为了写文章自己拼出来的。

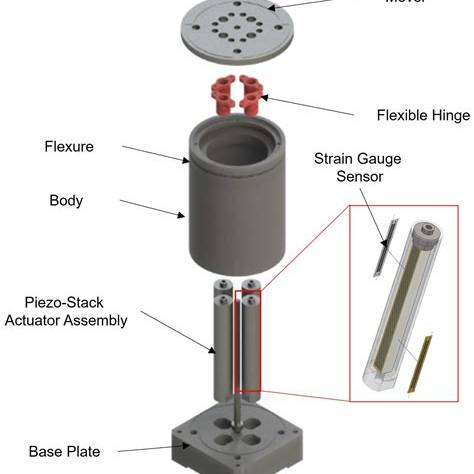

CEDRAT官方定义直接包含Mirror＋Rotational Structure＋Position Sensor＋Actuator；2024年 Sensors 的实际压电FSM进一步明确采用Stack Actuator＋Flexible Hinge＋Strain Gauge Sensor＋Mirror；PI的商业S-331则把这套结构落实成了PICMA压电执行器＋柔性导向＋位置传感＋并联Tip/Tilt机构＋配套控制器。(Cedrat technologies)

最后只记这一条链

控制器“想” → 驱动器“供电” → Stack“伸缩” → 柔性机构“转角” → 镜面“改变光束” → 传感器“告诉控制器转对没有”。

这样再看到一台FSM，就不用只盯着表面那块镜子。

真正决定产品性能的，是镜面后面这整套：

光学件＋机械结构＋压电执行＋位置检测＋驱动电子＋闭环控制。

而叠层压电陶瓷所在的位置非常明确——它不是整个快反镜，而是快反镜里面真正产生高速微动作的核心执行器。
