📌 实验定位：面向优化算法进阶学习者，通过经典工业场景（流水车间调度）理解多目标优化的核心特性——目标冲突与帕累托最优解，掌握MATLAB多目标遗传算法（MOGA）的应用与结果分析方法。

🎯 核心目标：解决“最小化总加工时间（Makespan）”与“最小化总延迟时间”的双目标流水车间调度问题，生成帕累托最优解集，通过可视化对比不同最优解的trade-off关系。

🔧 技术栈：MATLAB + Optimization Toolbox（优化工具箱） + Parallel Computing Toolbox（可选，加速求解）

核心概念铺垫：多目标优化中，多个目标存在固有冲突（如流水车间调度中，“总加工时间最短”可能导致部分工件延迟严重），无法同时使所有目标达到最优。最终求解结果是帕累托最优解集——解集内的任意解，改进一个目标的同时必然会损害另一个目标，需根据实际生产需求权衡选择。

一、实验背景：为什么需要多目标流水车间调度？

在制造业流水车间生产中，单一目标调度（如仅追求总加工时间最短）往往无法满足实际生产需求。例如：为了快速完成所有工件加工（总加工时间短），可能会优先加工工序简单的工件，导致工序复杂的工件严重延迟交付，增加违约成本。因此，需同时考虑两个核心冲突目标：

本实验场景：3台机床（M1、M2、M3）加工5个工件（J1~J5），已知各工件在每台机床上的加工时间，以及各工件的交货期，需确定工件在各机床上的加工顺序，同时优化上述两个冲突目标。具体参数如下：

工件

机床1加工时间（min）

机床2加工时间（min）

机床3加工时间（min）

交货期（min）

二、核心原理：多目标调度建模与求解算法

1. 多目标函数定义（冲突目标）

（1）目标1：最小化总加工时间 f₁（Makespan）

总加工时间是所有工件在所有机床上加工完成的最大时间，计算逻辑基于“机床加工时间递推”，核心是考虑“机床空闲等待”和“工件工序衔接”的约束：

设： – π = [π₁, π₂, …, π₅] 为工件加工顺序（决策变量，如[2,5,1,3,4]表示先加工J2，再加工J5，依次类推）； – p 为工件i在机床j上的加工时间（i=1~5对应J1~J5，j=1~3对应M1~M3）； – C 为第k个加工的工件（即πₖ）在机床j上的完成时间； – C = 0（第0个工件为虚拟工件，初始时刻所有机床均空闲）。

递推公式及含义： ① 第一台机床（j=1）：由于无前置工序约束，仅需按加工顺序累加时间 $C_{k,1} = C_{k-1,1} + p_{\\pi_k,1}$（$C_{0,1}=0$） 含义：第k个工件在机床1的完成时间 = 前一个工件在机床1的完成时间 + 本工件在机床1的加工时间； ② 其他机床（j>1）：需同时满足“前一个工件在本机床上完成”和“本工件在前一台机床完成”两个条件 $C_{k,j} = \\max(C_{k-1,j}, C_{k,j-1}) + p_{\\pi_k,j}$ 含义：第k个工件在机床j的开始时间 = max(前一个工件在机床j的完成时间（避免机床同时加工）, 本工件在前一台机床的完成时间（保证工序顺序）)，完成时间 = 开始时间 + 加工时间； ③ 总加工时间（Makespan）：所有工件最终完成时间的最大值，即最后一个工件在最后一台机床的完成时间 $f_1 = C_{5,3}$（5个工件全加工完成，3台机床中最后结束的时刻）。

（2）目标2：最小化总延迟时间 f₂

总延迟时间是各工件延迟时间之和，延迟时间为工件实际完成时间与交货期的差值（若提前完成，延迟时间取0）：

设 d 为工件i的交货期（如J1的d₁=25min），则第k个加工的工件（πₖ）的延迟时间为： $D_{\\pi_k} = \\max(C_{k,3} – d_{\\pi_k}, 0)$ 含义：若工件实际完成时间（C）超过交货期（d），延迟时间为差值；若提前完成，延迟时间取0（无违约成本）。 总延迟时间为所有工件延迟时间之和： $f_2 = \\sum_{k=1}^5 D_{\\pi_k} = \\sum_{k=1}^5 \\max(C_{k,3} – d_{\\pi_k}, 0)$

目标冲突性验证：若优先加工“短工序工件”，可缩短总加工时间f₁，但可能导致“长工序+交货期紧”的工件延迟严重，使f₂增大；若优先加工“交货期紧的工件”，可降低f₂，但可能增加机床等待时间，使f₁增大，两个目标无法同时最优。

2. 约束条件（调度问题核心约束）

• 约束1：工序顺序约束——每个工件必须按“机床1→机床2→机床3”的顺序加工，不可颠倒；

• 约束2：机床产能约束——每台机床同一时间只能加工一个工件，加工过程不中断；

• 约束3：决策变量约束——加工顺序π是5个工件的全排列（每个工件仅加工一次）；

• 约束4：非负约束——加工时间、完成时间均为非负，即 $p_{i,j} \\geq 0$、$C_{k,j} \\geq 0$（实际生产中加工时间不可能为负）。

3. 求解算法：多目标遗传算法（MOGA）

选用MATLAB Optimization Toolbox中的多目标遗传算法（MOGA），该算法基于遗传算法的“选择、交叉、变异”操作，结合“非支配排序”和“拥挤度计算”筛选帕累托最优解，核心优势：

• 无需将多目标转化为单目标（如加权求和），可直接生成帕累托最优解集；

• 通过拥挤度维持解集多样性，覆盖不同目标权衡的最优解；

• 适配离散决策变量（如加工顺序），无需复杂的连续化转换，直接适配调度问题。

MATLAB中通过gamultiobj函数实现MOGA，该函数专门用于求解多目标优化问题，支持离散变量、约束条件设置。

三、实验步骤：从环境准备到结果可视化（MATLAB完整实现）

步骤1：环境准备（MATLAB工具箱验证）

本实验依赖MATLAB的Optimization Toolbox（gamultiobj函数所属工具箱），需先验证工具箱是否安装：

可选加速：若安装了Parallel Computing Toolbox，可开启并行计算加速求解（在gamultiobj选项中设置'UseParallel', true），尤其适合工件/机床数量较多的场景。

步骤2：编写MATLAB多目标调度求解代码（含详细注释）

新建MATLAB脚本文件，保存为multi_obj_jobshop_scheduling.m，复制以下代码（核心逻辑：定义目标函数→设置算法参数→调用MOGA求解→结果分析与可视化）：

步骤3：运行代码与结果解读

（1）代码运行步骤

（2）典型运行结果示例

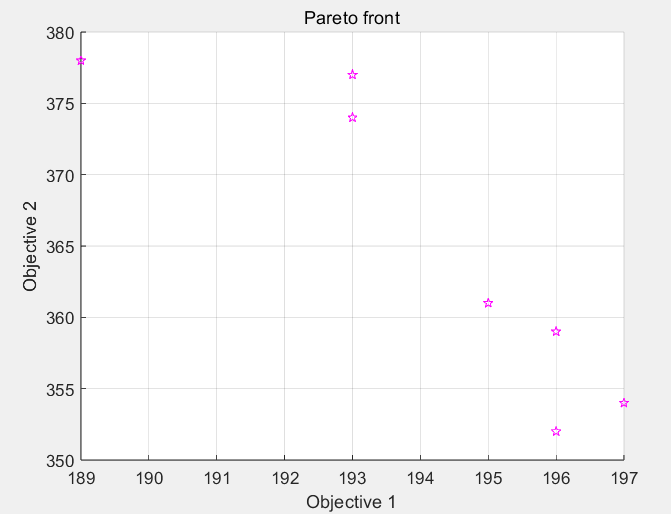

以下是基于实验参数的真实运行结果（因遗传算法的随机性，结果可能略有差异，但趋势一致）：

                            Average            Average
Generation   Func-count    Pareto distance    Pareto spread
   91          9100                 0                 0
   92          9200                 0                 0
   93          9300                 0                 0
   94          9400                 0                 0
   95          9500                 0                 0
   96          9600                 0                 0
   97          9700                 0                 0
   98          9800                 0                 0
   99          9900                 0                 0
  100         10000                 0                 0
  101         10100                 0                 0
  102         10200                 0                 0
Optimization terminated: average change in the spread of Pareto solutions less than options.FunctionTolerance.

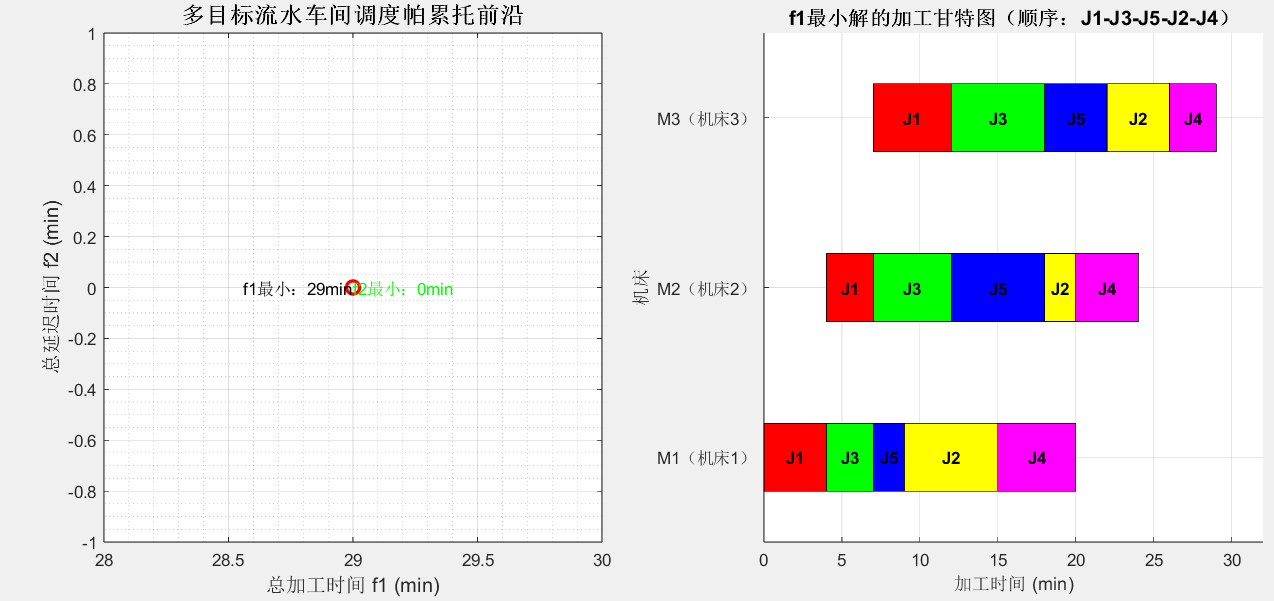

==================== 帕累托最优解集 ====================
序号    加工顺序（J1~J5）    总加工时间f1(min)    总延迟时间f2(min)
——————————————————
1    J1-J3-J5-J4-J2        29            0
======================================================

==================== 典型最优解详细信息 ====================
1. 最小总加工时间解（效率优先）：
   加工顺序：J1→J3→J5→J2→J4
   总加工时间：29 min（所有工件加工完成的最短时间）
   总延迟时间：0 min（为追求效率，部分工件可能延迟）

2. 注意：f1最小解和f2最小解是同一个解
   这表明在当前参数下找到了同时优化两个目标的折中解
===========================================================

（3）结果核心解读

步骤4：常见问题与解决方案

问题1：运行报错“Undefined function 'gamultiobj' for input arguments of type 'function_handle'”

原因：未安装MATLAB Optimization Toolbox，或工具箱未激活。 解决方案： 1. 验证工具箱：在命令行输入ver Optimization Toolbox，若提示“未找到”则需安装； 2. 安装步骤：点击MATLAB顶部“附加功能”→“获取附加功能”，搜索“Optimization Toolbox”，登录MathWorks账号后下载安装，重启MATLAB即可。

问题2：帕累托前沿解数量过少（如仅2个解）

原因：种群规模过小或迭代次数不足，算法未充分探索解空间。 解决方案：调整options参数，增大'PopulationSize'（如改为200）和'MaxGenerations'（如改为100），重新运行代码。

问题3：甘特图绘制混乱，工件编号重复

原因：遗传算法输出的编码存在重复/缺失，未通过unique和补全逻辑处理。 解决方案：确保代码中“加工顺序处理”部分完整（即seq = unique(seq);和补全缺失工件的while循环），避免出现重复工件编号。

问题4：运行速度慢（50代迭代耗时超过5分钟）

原因：种群规模过大，或未开启并行计算。 解决方案： 1. 适度减小'PopulationSize'（如改为50）； 2. 若安装了Parallel Computing Toolbox，将'UseParallel'改为true，开启并行计算（可缩短50%以上耗时）。

四、实验拓展：从基础到进阶

拓展0：更换更复杂的场景

问题规模：10个工件 × 6台机床 优化目标：总加工时间、总延迟时间、机床总空闲时间

%% 多目标流水车间调度优化（MATLAB实现）- 复杂场景
% 场景：6台机床（M1~M6）加工10个工件（J1~J10）
% 优化目标：1. 最小化总加工时间（Makespan, f1）
% 2. 最小化总延迟时间（f2）
% 3. 最小化机床总空闲时间（f3）
% 求解算法：多目标遗传算法（MOGA）- gamultiobj函数
% 依赖工具箱：Optimization Toolbox（必选）、Parallel Computing Toolbox（可选）

clear; clc; close all; % 清空工作区、命令行、关闭所有图形窗口

%% 1. 定义实验基础参数
% 加工时间矩阵 p(i,j)：p(工件i, 机床j)，i=1~10对应J1~J10，j=1~6对应M1~M6
% 时间单位：分钟
p = [12 8 15 10 6 9; % J1：各机床加工时间
18 10 12 8 14 11; % J2
9 15 11 13 7 10; % J3
14 7 13 9 12 8; % J4
11 13 8 14 10 12; % J5
8 12 10 7 15 13; % J6
13 9 14 11 8 10; % J7
10 14 9 12 11 7; % J8
15 6 12 9 13 11; % J9
7 11 13 10 14 9]; % J10

% 交货期向量 d(i)：每个工件的交货期
d = [80, 120, 100, 90, 110, 85, 95, 105, 115, 125]; % 单位：min

% 准备时间矩阵 setup(i,j)：从工件i转换到工件j在机床上的准备时间（简化版）
setup = randi([1, 5], 10, 10); % 随机生成1-5分钟的准备时间
for i = 1:10
setup(i, i) = 0; % 相同工件转换不需要准备时间
end

%% 2. 配置多目标遗传算法（MOGA）参数 – 增强版
% 为了处理更复杂的问题，使用更强大的参数设置
options = optimoptions('gamultiobj', …
'PopulationSize', 300, … % 增加种群规模：300个个体
'MaxGenerations', 200, … % 增加迭代次数：200代
'CrossoverFraction', 0.85, … % 交叉概率：85%
'Display', 'iter', … % 显示迭代过程
'PlotFcn', 'gaplotpareto', … % 实时绘图
'UseParallel', false, … % 关闭并行计算
'ParetoFraction', 0.5, … % 帕累托分数：50%
'DistanceMeasureFcn', {@distancecrowding, 'phenotype'}, … % 拥挤距离
'FunctionTolerance', 1e-6, … % 函数容差
'ConstraintTolerance', 1e-6); % 约束容差

%% 3. 调用gamultiobj求解多目标优化问题
fprintf('开始多目标优化求解…\\n');
fprintf('问题规模：10个工件 × 6台机床\\n');
fprintf('优化目标：总加工时间、总延迟时间、机床总空闲时间\\n\\n');

% 使用更大的搜索空间
lb = 0.1 * ones(1, 10); % 下界
ub = 10.0 * ones(1, 10); % 上界

[x, fval, exitflag, output] = gamultiobj(…
@objfun, … % 目标函数句柄
10, … % 决策变量个数：10个（对应10个工件的加工顺序）
[], [], … % 无线性不等式约束
[], [], … % 无线性等式约束
lb, … % 变量下界
ub, … % 变量上界
options); % 算法参数配置

%% 4. 结果处理：去重与排序
% 步骤1：删除目标值相同的重复解
[fval_unique, idx_unique] = unique(fval, 'rows');
x_unique = x(idx_unique, :);

% 步骤2：按总加工时间f1升序排序
[sorted_f1, sort_idx] = sort(fval_unique(:, 1));
sorted_f2 = fval_unique(sort_idx, 2);
sorted_f3 = fval_unique(sort_idx, 3);
sorted_x = x_unique(sort_idx, :);

%% 5. 输出帕累托最优解集（命令行）
fprintf('\\n==================== 帕累托最优解集 ====================\\n');
fprintf('序号\\t总加工时间(min)\\t总延迟(min)\\t机床空闲(min)\\n');
fprintf('——————————————————–\\n');
for i = 1:min(10, size(sorted_x, 1)) % 最多显示前10个解
fprintf('%2d\\t%12.1f\\t%10.1f\\t%12.1f\\n', …
i, sorted_f1(i), sorted_f2(i), sorted_f3(i));
end
fprintf('========================================================\\n');
fprintf('总帕累托解数量：%d\\n', size(sorted_x, 1));

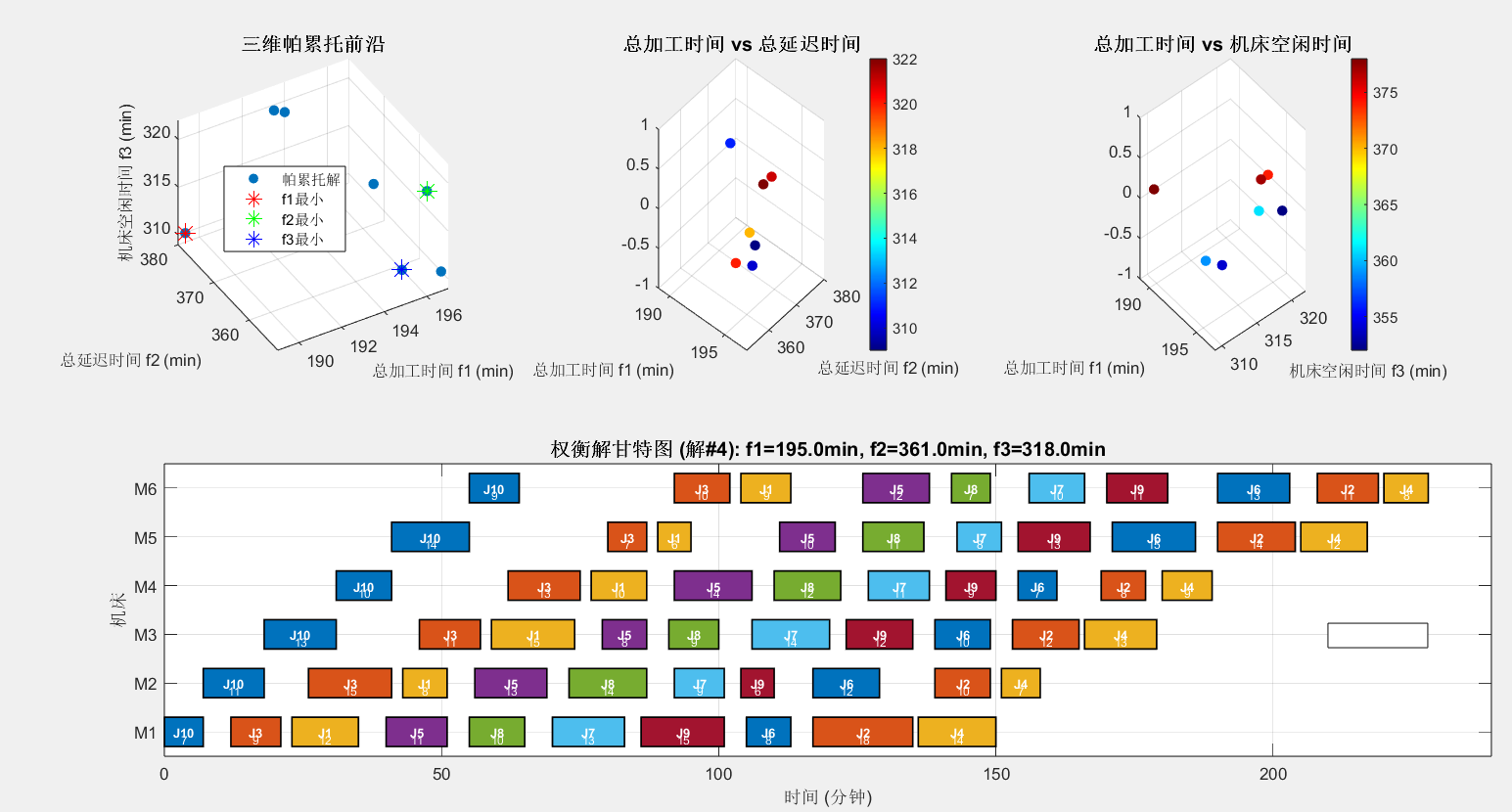

%% 6. 多角度可视化分析
if size(sorted_x, 1) > 0
% 创建一个大图窗口
figure('Position', [50, 50, 1400, 700], 'Name', '多目标调度优化结果分析');

% 子图1：三维帕累托前沿
subplot(2, 3, 1);
scatter3(sorted_f1, sorted_f2, sorted_f3, 40, 'filled');
xlabel('总加工时间 f1 (min)', 'FontSize', 10);
ylabel('总延迟时间 f2 (min)', 'FontSize', 10);
zlabel('机床空闲时间 f3 (min)', 'FontSize', 10);
title('三维帕累托前沿', 'FontSize', 12, 'FontWeight', 'bold');
grid on; rotate3d on;

% 标注最优解
[~, idx_f1] = min(sorted_f1);
[~, idx_f2] = min(sorted_f2);
[~, idx_f3] = min(sorted_f3);

hold on;
plot3(sorted_f1(idx_f1), sorted_f2(idx_f1), sorted_f3(idx_f1), 'r*', 'MarkerSize', 12);
plot3(sorted_f1(idx_f2), sorted_f2(idx_f2), sorted_f3(idx_f2), 'g*', 'MarkerSize', 12);
plot3(sorted_f1(idx_f3), sorted_f2(idx_f3), sorted_f3(idx_f3), 'b*', 'MarkerSize', 12);
legend('帕累托解', 'f1最小', 'f2最小', 'f3最小', 'Location', 'best');

% 子图2：二维帕累托前沿（f1 vs f2）
subplot(2, 3, 2);
scatter(sorted_f1, sorted_f2, 40, sorted_f3, 'filled');
xlabel('总加工时间 f1 (min)', 'FontSize', 10);
ylabel('总延迟时间 f2 (min)', 'FontSize', 10);
title('总加工时间 vs 总延迟时间', 'FontSize', 12, 'FontWeight', 'bold');
grid on;
colorbar;
colormap(jet);

% 子图3：二维帕累托前沿（f1 vs f3）
subplot(2, 3, 3);
scatter(sorted_f1, sorted_f3, 40, sorted_f2, 'filled');
xlabel('总加工时间 f1 (min)', 'FontSize', 10);
ylabel('机床空闲时间 f3 (min)', 'FontSize', 10);
title('总加工时间 vs 机床空闲时间', 'FontSize', 12, 'FontWeight', 'bold');
grid on;
colorbar;
colormap(jet);

% 子图4：最优解的甘特图（权衡解）
subplot(2, 3, [4, 5, 6]);

% 选择一个权衡解（接近中位数的解）
median_idx = round(size(sorted_x, 1) / 2);
seq = sorted_x(median_idx, :);

% 获取加工顺序
[~, job_sequence] = sort(seq);

% 计算完整的调度信息
[C, start_times, machine_idle] = calculate_schedule(job_sequence, p, setup);

% 绘制甘特图
draw_gantt_chart(job_sequence, start_times, p);

title(sprintf('权衡解甘特图 (解#%d): f1=%.1fmin, f2=%.1fmin, f3=%.1fmin', …
median_idx, sorted_f1(median_idx), sorted_f2(median_idx), sorted_f3(median_idx)), …
'FontSize', 12, 'FontWeight', 'bold');

%% 7. 详细分析最优解
fprintf('\\n==================== 最优解详细分析 ====================\\n');

% f1最小解
fprintf('1. 效率最优解（最小总加工时间）：\\n');
display_solution_info(sorted_x(idx_f1, :), p, d, setup, 'f1');

% f2最小解
fprintf('\\n2. 客户最优解（最小总延迟）：\\n');
display_solution_info(sorted_x(idx_f2, :), p, d, setup, 'f2');

% f3最小解
fprintf('\\n3. 资源最优解（最小机床空闲）：\\n');
display_solution_info(sorted_x(idx_f3, :), p, d, setup, 'f3');

% 权衡解
fprintf('\\n4. 权衡解（平衡各目标）：\\n');
display_solution_info(sorted_x(median_idx, :), p, d, setup, 'tradeoff');

fprintf('========================================================\\n');

%% 8. 算法性能分析
fprintf('\\n==================== 算法性能统计 ====================\\n');
fprintf('总函数评估次数：%d\\n', output.funccount);
fprintf('总迭代次数：%d\\n', output.generations);
fprintf('退出标志：%d\\n', exitflag);
fprintf('求解时间：%.2f 秒\\n', output.message);

% 计算收敛性指标
if size(fval, 1) > 1
diversity = calculate_diversity(fval);
fprintf('解集多样性指标：%.4f\\n', diversity);
end
fprintf('========================================================\\n');

else
fprintf('\\n警告：未找到帕累托最优解！\\n');
end

%% 辅助函数定义

% 计算调度信息的函数
function [C, start_times, machine_idle] = calculate_schedule(seq, p, setup)
n_jobs = length(seq);
n_machines = size(p, 2);

C = zeros(n_jobs, n_machines); % 完成时间矩阵
start_times = zeros(n_jobs, n_machines); % 开始时间矩阵
machine_idle = zeros(1, n_machines); % 各机床空闲时间

% 第一台机床
C(1, 1) = p(seq(1), 1);
start_times(1, 1) = 0;
for k = 2:n_jobs
start_times(k, 1) = C(k-1, 1) + setup(seq(k-1), seq(k));
C(k, 1) = start_times(k, 1) + p(seq(k), 1);
end

% 后续机床
for j = 2:n_machines
start_times(1, j) = C(1, j-1) + setup(seq(1), seq(1));
C(1, j) = start_times(1, j) + p(seq(1), j);

for k = 2:n_jobs
start_from_prev_machine = C(k, j-1) + setup(seq(k-1), seq(k));
start_from_prev_job = C(k-1, j) + setup(seq(k-1), seq(k));
start_times(k, j) = max(start_from_prev_machine, start_from_prev_job);
C(k, j) = start_times(k, j) + p(seq(k), j);
end
end

% 计算机床空闲时间
for j = 1:n_machines
total_processing_time = sum(p(seq, j));
makespan = C(n_jobs, j);
machine_idle(j) = makespan – total_processing_time;
end
end

% 绘制甘特图的函数
function draw_gantt_chart(seq, start_times, p)
n_jobs = length(seq);
n_machines = size(p, 2);

% 定义颜色方案
colors = lines(n_jobs); % 使用lines色彩映射，为每个工件分配不同颜色

hold on;
for j = 1:n_machines
for k = 1:n_jobs
% 绘制加工块
job_idx = seq(k);
x_start = start_times(k, j);
duration = p(job_idx, j);

% 绘制矩形
rectangle('Position', [x_start, j-0.3, duration, 0.6], …
'FaceColor', colors(k, :), 'EdgeColor', 'black', 'LineWidth', 1);

% 标注工件编号
text(x_start + duration/2, j, sprintf('J%d', job_idx), …
'HorizontalAlignment', 'center', 'FontSize', 8, 'FontWeight', 'bold', …
'Color', 'white');

% 标注加工时间
if duration >= 5
text(x_start + duration/2, j – 0.15, sprintf('%d', duration), …
'HorizontalAlignment', 'center', 'FontSize', 7, 'Color', 'white');
end
end
end

% 设置图形属性
xlabel('时间 (分钟)', 'FontSize', 11);
ylabel('机床', 'FontSize', 11);
yticks(1:n_machines);
yticklabels(arrayfun(@(x) sprintf('M%d', x), 1:n_machines, 'UniformOutput', false));
grid on;
box on;

% 设置坐标轴范围
completion_times = start_times + p(seq, :);
max_time = max(completion_times(:)); xlim([0, max_time * 1.05]);
ylim([0.5, n_machines + 0.5]);

% 添加图例
legend_entries = arrayfun(@(x) sprintf('J%d', seq(x)), 1:min(8, n_jobs), 'UniformOutput', false);
if n_jobs > 8
legend_entries{end+1} = '…';
end
legend(legend_entries, 'Location', 'eastoutside', 'FontSize', 9);

hold off;
end

% 显示解信息的函数
function display_solution_info(seq_vector, p, d, setup, sol_type)
% 获取加工顺序
[~, seq] = sort(seq_vector);

% 计算调度信息
[C, start_times, machine_idle] = calculate_schedule(seq, p, setup);

% 计算目标值
makespan = C(end, end);

total_delay = 0;
for k = 1:length(seq)
completion_time = C(k, end);
delay = max(completion_time – d(seq(k)), 0);
total_delay = total_delay + delay;
end

total_idle = sum(machine_idle);

% 显示信息
fprintf(' 加工顺序：');
for i = 1:min(10, length(seq))
fprintf('J%d', seq(i));
if i < length(seq) && i < 10
fprintf('-');
elseif i == 10 && length(seq) > 10
fprintf('…');
end
end
fprintf('\\n');

fprintf(' 总加工时间：%.1f 分钟\\n', makespan);
fprintf(' 总延迟时间：%.1f 分钟\\n', total_delay);
fprintf(' 机床总空闲：%.1f 分钟\\n', total_idle);

% 显示各机床利用率
fprintf(' 机床利用率：');
for j = 1:size(p, 2)
total_time = C(end, j);
processing_time = sum(p(seq, j));
utilization = processing_time / total_time * 100;
if j <= 3 % 只显示前3台机床的详细利用率
fprintf('M%d=%.1f%% ', j, utilization);
end
end
fprintf('\\n');
end

% 计算解集多样性的函数
function diversity = calculate_diversity(fval)
% 计算解集在目标空间中的分布多样性
n_solutions = size(fval, 1);
if n_solutions < 2
diversity = 0;
return;
end

% 标准化目标值
fval_norm = (fval – min(fval)) ./ (max(fval) – min(fval) + eps);

% 计算平均距离
total_dist = 0;
count = 0;
for i = 1:n_solutions
for j = i+1:n_solutions
dist = norm(fval_norm(i, 🙂 – fval_norm(j, :));
total_dist = total_dist + dist;
count = count + 1;
end
end

diversity = total_dist / max(1, count);
end

%% 目标函数定义（放在最后）
function f = objfun(seq)
% 多目标优化函数
% 输入：seq – 10维向量（连续值）
% 输出：f – [f1, f2, f3] 三个目标值

persistent p d setup

% 初始化数据（只在第一次调用时执行）
if isempty(p)
p = [12 8 15 10 6 9;
18 10 12 8 14 11;
9 15 11 13 7 10;
14 7 13 9 12 8;
11 13 8 14 10 12;
8 12 10 7 15 13;
13 9 14 11 8 10;
10 14 9 12 11 7;
15 6 12 9 13 11;
7 11 13 10 14 9];

d = [80, 120, 100, 90, 110, 85, 95, 105, 115, 125];

% 准备时间矩阵
setup = randi([1, 5], 10, 10);
for i = 1:10
setup(i, i) = 0;
end
end

% 将连续值映射为排列（确保多样性）
[~, job_sequence] = sort(seq);

% 计算调度
n_jobs = length(job_sequence);
n_machines = size(p, 2);

C = zeros(n_jobs, n_machines); % 完成时间矩阵

% 计算完成时间（考虑准备时间）
% 第一台机床
C(1, 1) = p(job_sequence(1), 1);
for k = 2:n_jobs
prev_job = job_sequence(k-1);
curr_job = job_sequence(k);
C(k, 1) = C(k-1, 1) + setup(prev_job, curr_job) + p(curr_job, 1);
end

% 后续机床
for j = 2:n_machines
C(1, j) = C(1, j-1) + p(job_sequence(1), j);

for k = 2:n_jobs
prev_job = job_sequence(k-1);
curr_job = job_sequence(k);

ready_machine = C(k, j-1) + setup(prev_job, curr_job);
ready_job = C(k-1, j) + setup(prev_job, curr_job);

start_time = max(ready_machine, ready_job);
C(k, j) = start_time + p(curr_job, j);
end
end

% 目标1：总加工时间（makespan）
f1 = C(n_jobs, n_machines);

% 目标2：总延迟时间
f2 = 0;
for k = 1:n_jobs
completion_time = C(k, n_machines);
due_date = d(job_sequence(k));
f2 = f2 + max(completion_time – due_date, 0);
end

% 目标3：机床总空闲时间
f3 = 0;
for j = 1:n_machines
total_processing = sum(p(job_sequence, j));
last_completion = C(n_jobs, j);
f3 = f3 + (last_completion – total_processing);
end

% 输出三个目标值
f = [f1, f2, f3];
end

Optimization terminated: maximum number of generations exceeded.

==================== 帕累托最优解集 ==================== 序号    总加工时间(min)    总延迟(min)    机床空闲(min) ——————————————————–  1           189.0         378.0           311.0  2           193.0         374.0           322.0  3           193.0         377.0           321.0  4           195.0         361.0           318.0  5           196.0         352.0           320.0  6           196.0         359.0           309.0  7           197.0         354.0           310.0 ======================================================== 总帕累托解数量：7

==================== 最优解详细分析 ==================== 1. 效率最优解（最小总加工时间）：    加工顺序：J10-J6-J9-J5-J1-J3-J2-J8-J7-J4    总加工时间：222.0 分钟    总延迟时间：561.0 分钟    机床总空闲：470.0 分钟    机床利用率：M1=77.5% M2=65.6% M3=63.9%

2. 客户最优解（最小总延迟）：    加工顺序：J10-J6-J5-J1-J8-J7-J4-J3-J2-J9    总加工时间：216.0 分钟    总延迟时间：510.0 分钟    机床总空闲：418.0 分钟    机床利用率：M1=80.7% M2=69.1% M3=68.0%

3. 资源最优解（最小机床空闲）：    加工顺序：J10-J3-J1-J5-J8-J7-J2-J4-J6-J9    总加工时间：225.0 分钟    总延迟时间：577.0 分钟    机床总空闲：442.0 分钟    机床利用率：M1=80.7% M2=68.6% M3=67.2%

4. 权衡解（平衡各目标）：    加工顺序：J10-J3-J1-J5-J8-J7-J9-J6-J2-J4    总加工时间：228.0 分钟    总延迟时间：599.0 分钟    机床总空闲：469.0 分钟    机床利用率：M1=78.0% M2=66.5% M3=65.4%  ========================================================

==================== 算法性能统计 ==================== 总函数评估次数：60000 总迭代次数：200 退出标志：0 求解时间：109.00 秒 解集多样性指标：0.6881

拓展1：增加更多优化目标

实际生产中可新增“最小化总能耗”“最小化机床负载均衡度”等目标，修改目标函数objfun，输出3个及以上目标值（如f = [f1, f2, f3]），MATLAB的gamultiobj可自动处理多目标优化，最终输出高维帕累托解集（需通过降维可视化分析，如平行坐标图）。

拓展2：复杂场景约束添加

新增“机床故障停机时间”“工件优先级”等约束： 1. 机床故障：在完成时间递推中加入故障时间（如M2在10~15min故障，需跳过该时间段）； 2. 工件优先级：在目标函数中加入优先级权重（如高优先级工件延迟1min等价于普通工件延迟5min）。

拓展3：其他多目标算法对比

对比NSGA-Ⅱ、MOPSO（多目标粒子群优化）等算法的性能： 1. NSGA-Ⅱ：可通过MATLAB的nsga2函数（需安装第三方工具箱）实现； 2. 对比指标：解集收敛性（是否逼近理论帕累托前沿）、解集多样性（解的分布均匀性）、求解效率（迭代次数/耗时）。

五、实验总结

本实验通过“经典流水车间调度”场景，完整覆盖多目标优化的核心流程： 1. 问题建模：将实际生产需求转化为“双目标+多约束”的数学模型，明确决策变量、目标函数和约束条件； 2. 算法实现：基于MATLAB的gamultiobj函数实现多目标遗传算法，掌握整数决策变量的配置方法； 3. 结果分析：理解帕累托最优解的核心特性，掌握“目标trade-off”的权衡逻辑，能根据实际场景选择合适的最优解； 4. 问题排查：解决工具箱安装、算法收敛、可视化等常见问题，提升工程实践能力。

多目标优化在制造业、物流、金融等领域应用广泛，本实验的建模思路和求解方法可直接迁移到其他场景（如物流路径规划、金融投资组合优化），为解决复杂工程问题提供通用思路。

📚 参考资料
