1. 研究背景：为什么需要LOFIC？
在机器视觉、自动驾驶和工业检测等感测应用中，场景中的光照动态范围极大（如隧道出入口）。传统的CMOS图像传感器（CIS）往往难以同时捕捉极暗和极亮的细节。
LOFIC技术应运而生。它的核心思想是在像素中引入一个横向溢出集成电容。当光电二极管产生的光生电子过多导致溢出时，多余的电子会被这个大电容收集，而不是被浪费掉。
- 工作机制：通过读出两种不同增益的信号来实现HDR：
-
高转换增益（HCG）信号：用于低照度场景，噪声极低，保证了图像的暗部细节。
-
低转换增益（LCG）信号：利用LOFIC电容存储大量电子，拥有极大的满阱容量，保证了高亮场景的不过曝。
痛点：虽然LOFIC架构能实现HDR，但它需要读出两路信号（HCG和LCG）。传统的处理方式意味着需要两套读出链路，这直接导致了功耗的大幅增加和芯片面积的浪费。在追求小型化、低功耗的现代传感器设计中，这是一个亟待解决的问题。
2. 核心技术突破：面积与功耗的双重优化

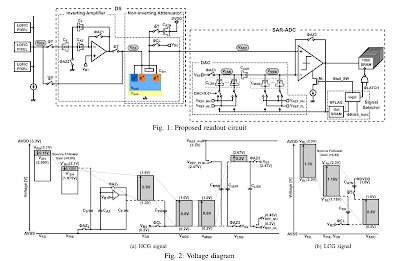

针对上述痛点，Kitajima团队提出了一种全新的读出电路设计方案。其核心创新点在于模拟域的“折叠”处理与列级数字逻辑的“提前融合”。
创新点一：采用折叠DC工作点技术的面积高效MOS电容 在读出电路的关键部分（如斜坡发生器或采样保持电路中），通常需要大容值的电容来保证稳定性和精度。传统做法占用面积巨大。
-
技术细节：该研究引入了折叠DC工作点技术。这意味着他们改变了电路的偏置状态，使得可以在不牺牲线性度或噪声性能的前提下，使用单位容值更大但面积更小的MOS电容来替代传统的MIM电容或 PIP电容。这一改动直接压缩了模拟电路的物理尺寸，是实现36.5%面积缩减的核心。
创新点二：列内信号选择器实现片上HDR融合 传统的HDR图像合成通常在ISP（图像信号处理器）中进行数字域处理，需要将两路数据全部读出。本研究将HDR融合逻辑部分前移至列级（in-column）。
-

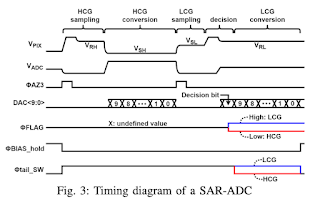

技术细节：在每一列读出电路的末端，集成了一个信号选择器。这个选择器不是简单地传输数据，而是根据预设的阈值（或实时计算），智能地判断当前像素应该输出HCG信号还是LCG信号，或者如何将两者进行初步融合。
-
优势：这样一来，后端的读出总线只需要传输一路有效的HDR数据流，而不是两路原始数据。这极大地减轻了后续ADC和数字逻辑的负担，从而实现了14.9%的平均功耗降低。
3. 芯片实现与性能验证
为了验证上述理论的可行性，研究团队进行了流片验证：
-
工艺制程：0.18μm 标准CMOS工艺（带MOS电容选项）。
-
量化精度：10-bit 列级ADC。

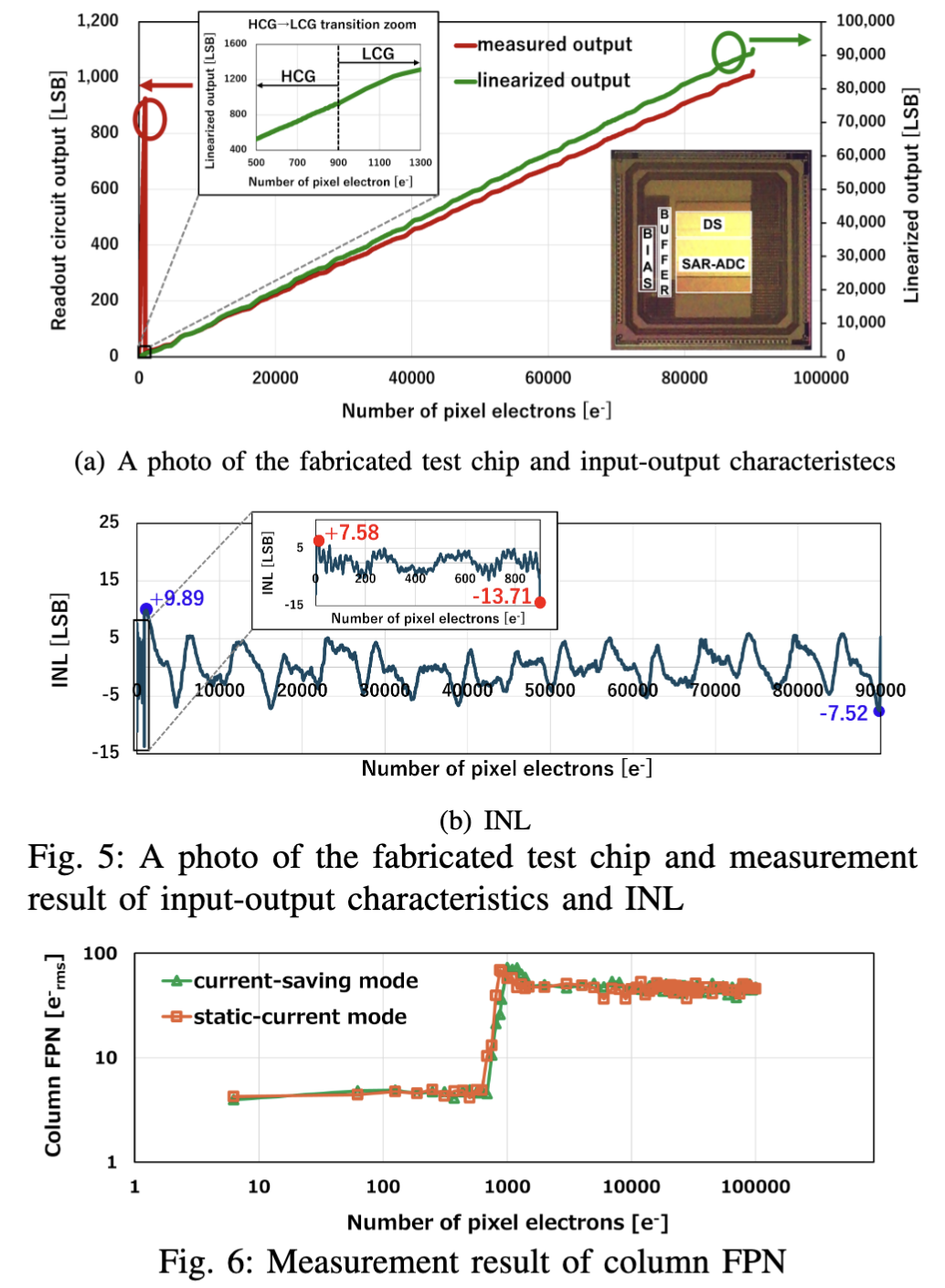

关键测试结果分析：
-
HCG信号的积分非线性（INL）为 +7.17/-6.93 LSB。
-
LCG信号的积分非线性（INL）为 +7.95/-7.41 LSB。
-
解读：在0.18μm工艺下，对于10-bit精度而言，±8 LSB左右的INL属于良好水平。这说明虽然采用了面积更小的MOS电容和折叠技术，但并未导致信号的严重失真，保持了高线性度，这是HDR图像无缝融合的基础。
-
面积缩减：读出电路整体面积减少 **36.5%**。
-
功耗降低：读出电路平均功耗减少 **14.92%**。
-
解读：这两个数据直接回应了论文标题，证明了所提出的电路架构在物理实现上的巨大优势。
4. 总结与意义
这篇论文的主要贡献在于，它没有停留在单纯提高LOFIC传感器的动态范围上，而是务实且巧妙地解决了LOFIC架构走向实际应用时的工程难题。
-
学术价值：为HDR图像传感器的读出电路设计提供了一种新范式——即在模拟域和列级数字域进行早期数据融合，以减少后端冗余。
-
应用前景：对于智能手机、无人机电池供电设备以及需要高像素密度的工业相机而言，面积和功耗的显著降低意味着可以在有限的芯片尺寸内集成更多功能，或者延长设备的续航时间。
-
未来展望：虽然该设计在0.18μm节点验证成功，但其“折叠DC点”和“列内融合”的思想，有望在更先进的工艺节点（如65nm或更小）下进一步发挥面积和功耗优势，推动单芯片超高动态范围CMOS图像传感器的发展。
这项研究展示了如何通过巧妙的电路设计，在不牺牲性能的前提下，解决高动态范围成像技术中的物理实现瓶颈。
