STM32保姆级入门教程｜第2章：STM32CubeIDE 使用+STM32F103RCT6 + J-Link 实现 PA0 引脚 LED 点亮 + 调试下载全流程（附每步截图 + 避坑指南）

2026-03-10 分类：服务器技术 阅读(35) 评论(0)

系列博客第1篇：STM32保姆级入门教程｜第1章：零基础必看，从认知到实战全解析 本文配套硬件：STM32F103RCT6最小系统板、J-Link调试器(ST-Link也可)、3.3V绿色LED+3.3K限流电阻 本文目标：零基础新手跟着操作，100%实现PA0引脚控制LED点亮、周期性闪烁，吃透STM32 GPIO输出配置全流程

一、前置准备

1. 软件准备

已完成STM32CubeIDE的安装与环境配置（未完成的同学先看STM32CubeIDE 保姆级安装教程），软件版本无强制要求，2024-2025最新版均可，全程使用ST官方HAL库开发。

2. 硬件准备

硬件器材规格与说明
STM32核心板 本文以新手最常用的STM32F103RCT6为例，其他STM32型号操作逻辑完全通用
调试器 推荐J-Link或ST-Link（SWD模式烧录，稳定不踩坑）
LED与外围电路 建议入手开发版
Windows电脑 无配置要求，能正常运行STM32CubeIDE即可

二、核心电路原理与点亮逻辑

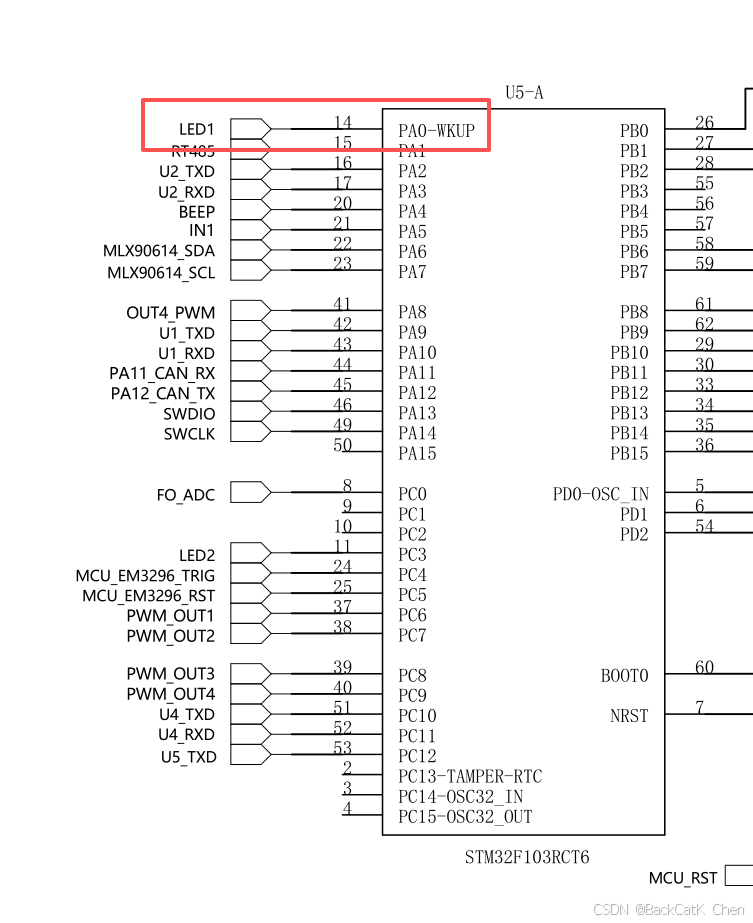

本文配套的硬件电路如下，所有操作均基于此电路设计，新手务必先看懂再动手： 在这里插入图片描述 在这里插入图片描述

电路结构与导通逻辑

  • 电路走向：3.3V电源 → 3.3K限流电阻R18 → 绿色LED D9的阳极（长脚） → LED的阴极（短脚） → STM32的PA0引脚
  • 点亮核心逻辑：LED是单向导通器件，只有阳极电压＞阴极电压（绿色LED导通压降约1.8V）时，才会有电流流过并发光。
    • 点亮：PA0引脚输出低电平（0V），LED阳极3.3V、阴极0V，形成3.3V压差，满足导通条件，LED点亮；
    • 熄灭：PA0引脚输出高电平（3.3V），LED两端压差为0，无电流流过，LED熄灭。
  • 限流电阻作用：限制LED工作电流，避免电流过大烧坏LED和单片机GPIO引脚，绝对不能省略。

    • ⚠️ 新手避坑提示：此电路为低电平点亮、高电平熄灭，如果你的电路是LED阴极接GND、阳极接PA0，逻辑完全相反，请勿直接照搬代码！

    三、全流程操作步骤（每步配截图标注）

    步骤1：启动STM32CubeIDE，新建工程

  • 双击打开STM32CubeIDE，首次启动会弹出工作空间选择窗口，选择一个全英文、无空格、无特殊符号的文件夹作为工作空间（例如F:\\Stm32Studio），勾选Use this as the default and do not ask again，点击Launch启动软件。

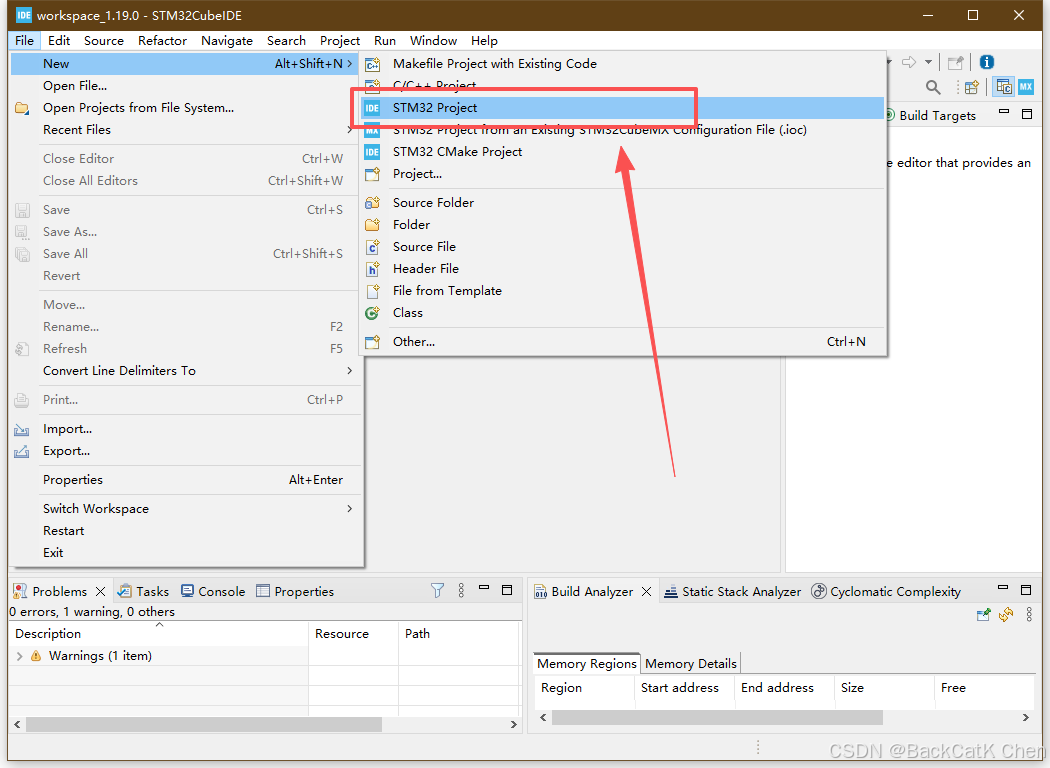

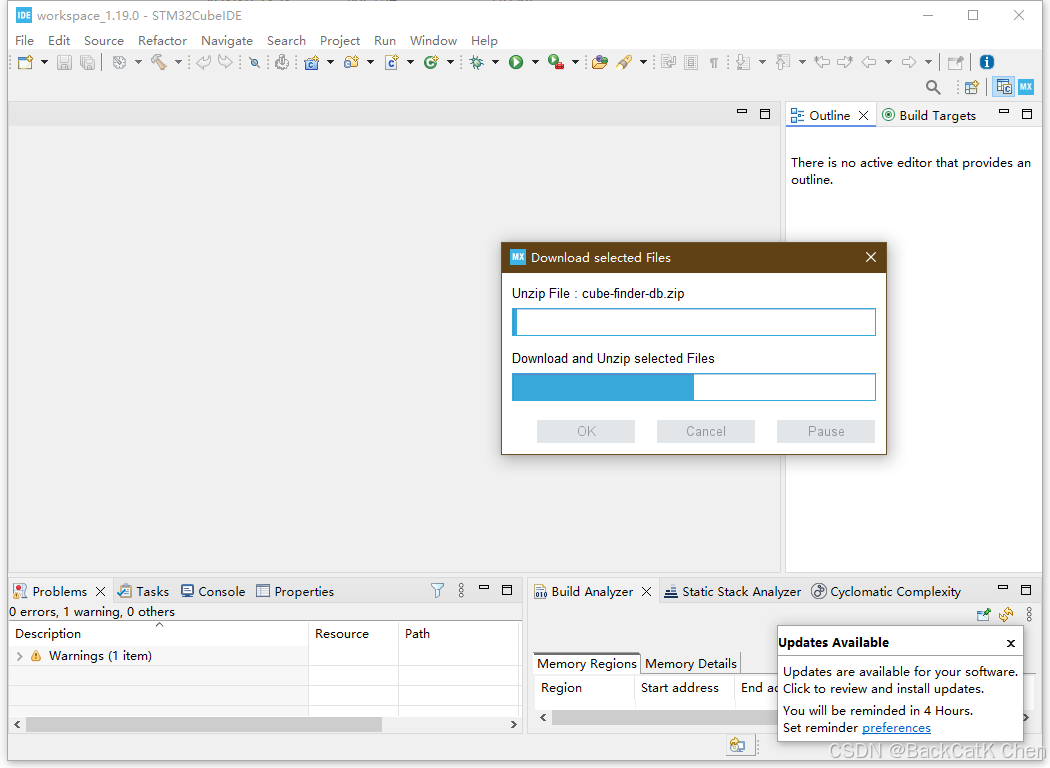

  • 进入软件主界面后，点击顶部菜单栏 File → New → STM32 Project，新建一个STM32工程。 在这里插入图片描述 在这里插入图片描述

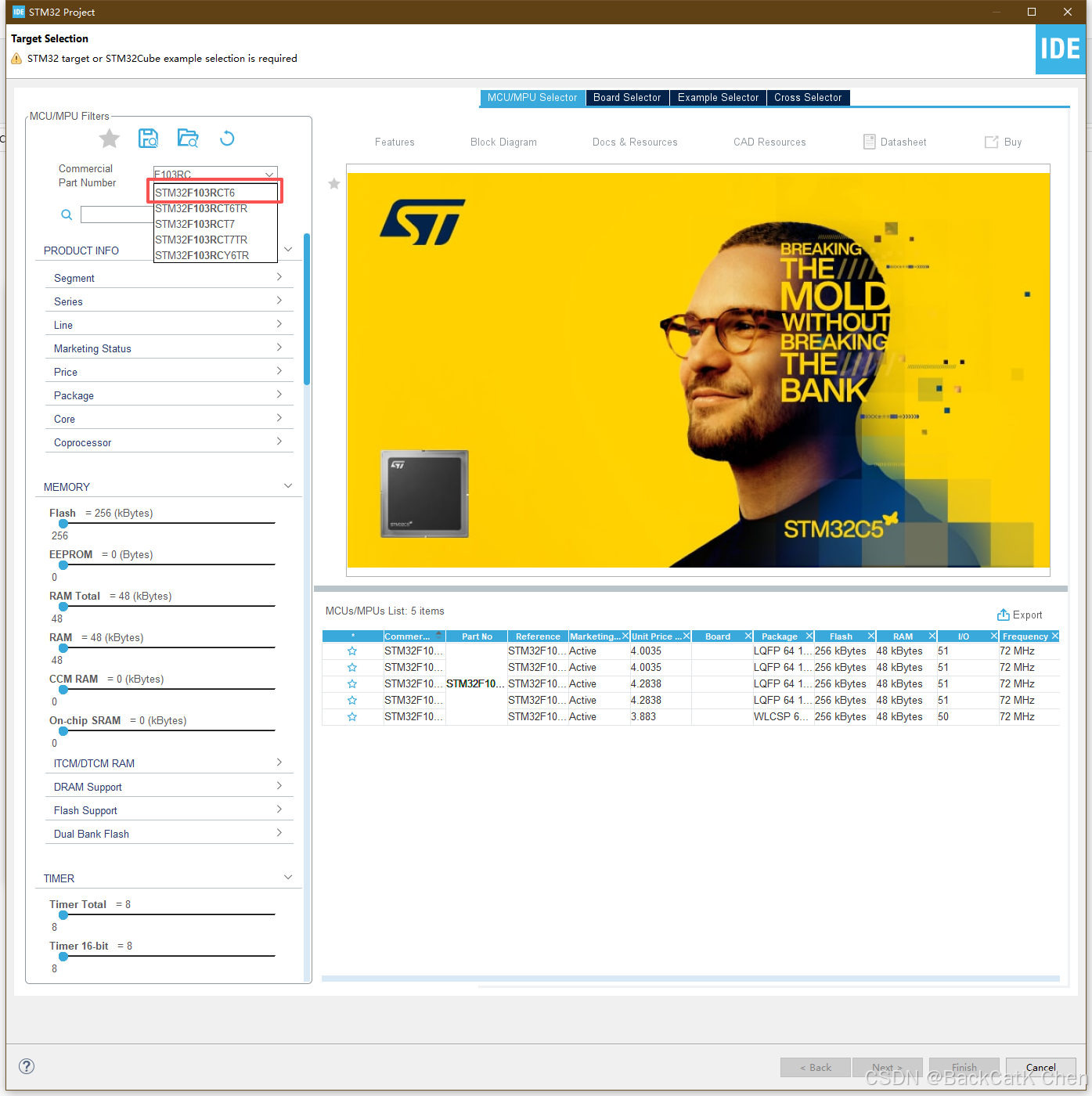

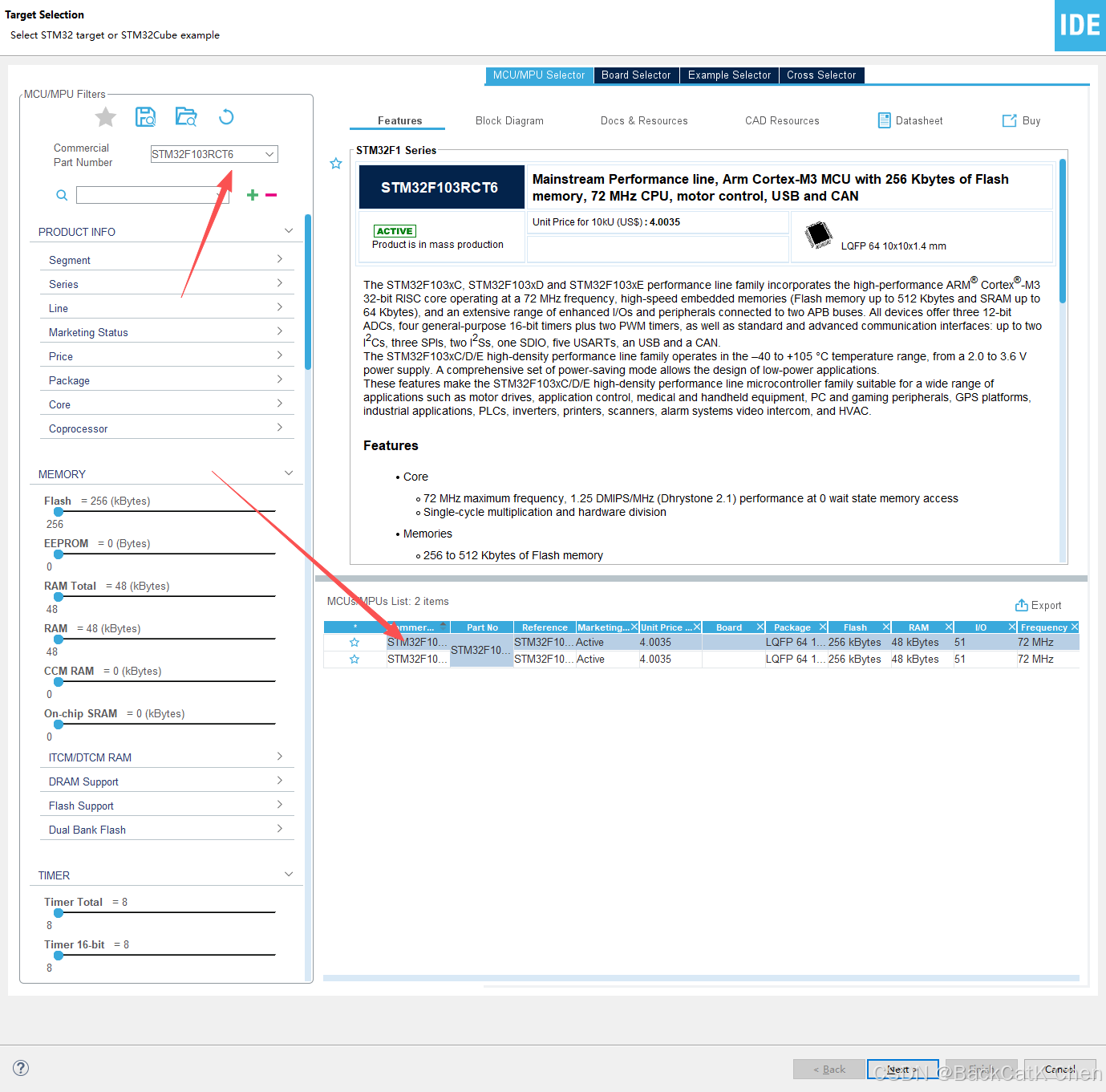

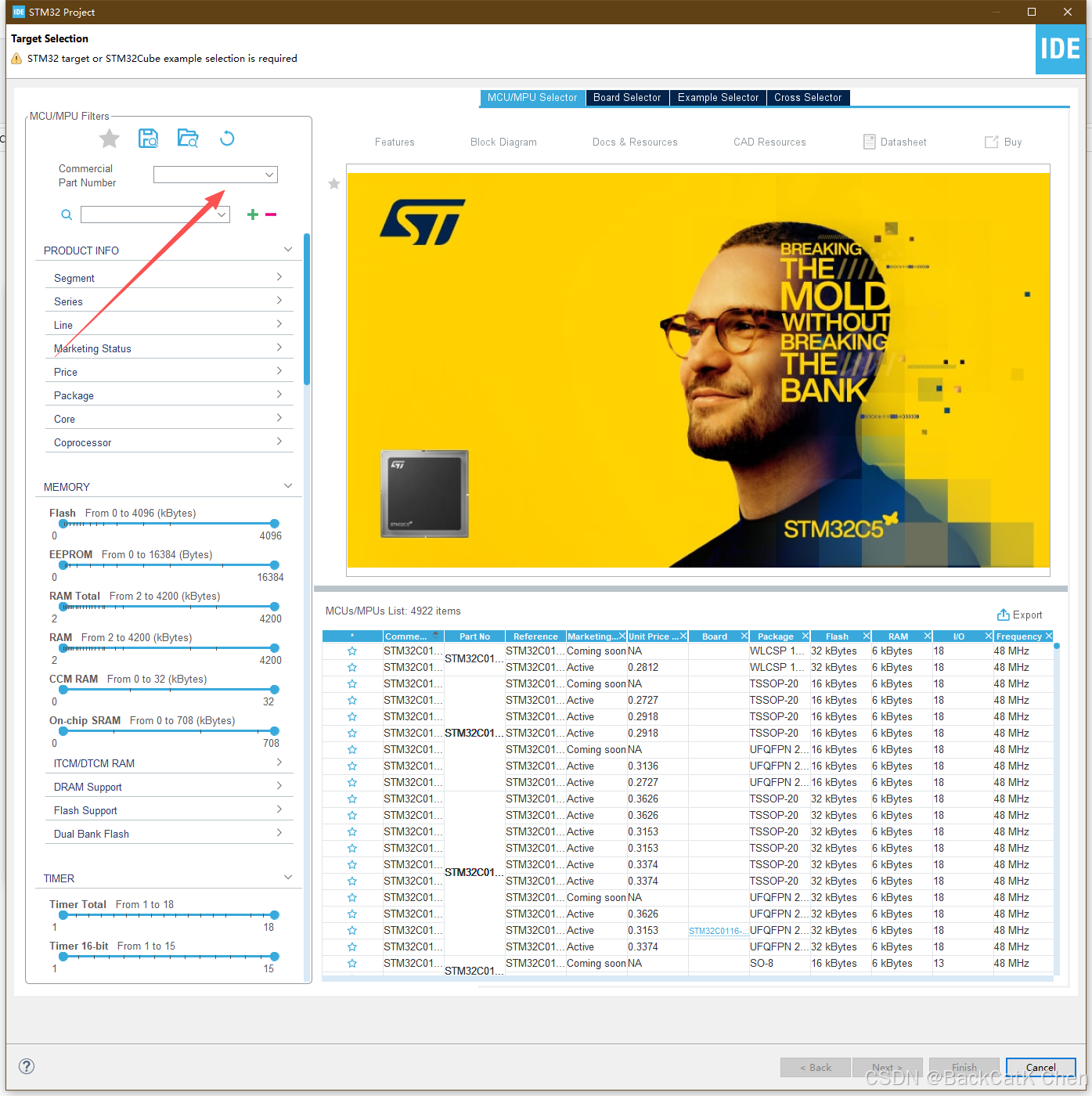

  • 弹出MCU/MPU Selector芯片选择窗口，在顶部Commercial Part Number搜索框中输入你的核心板芯片型号（本文以STM32F103RCT6为例），在下方列表中选中对应芯片，点击右下角Next。 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

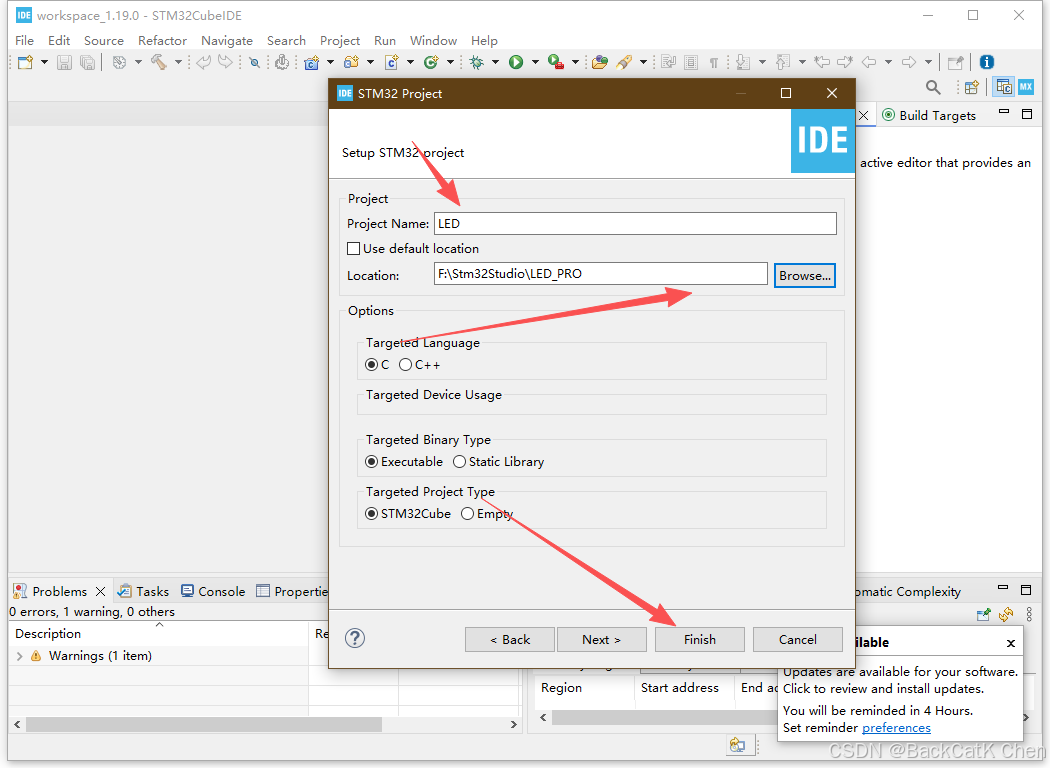

  • 进入工程配置页面，按以下要求填写，其余选项保持默认：

    • Project Name：工程名，填写LED_PRO（禁止中文、空格、特殊符号，否则会编译报错）
    • Project Location：工程保存路径，同样要求全英文无空格

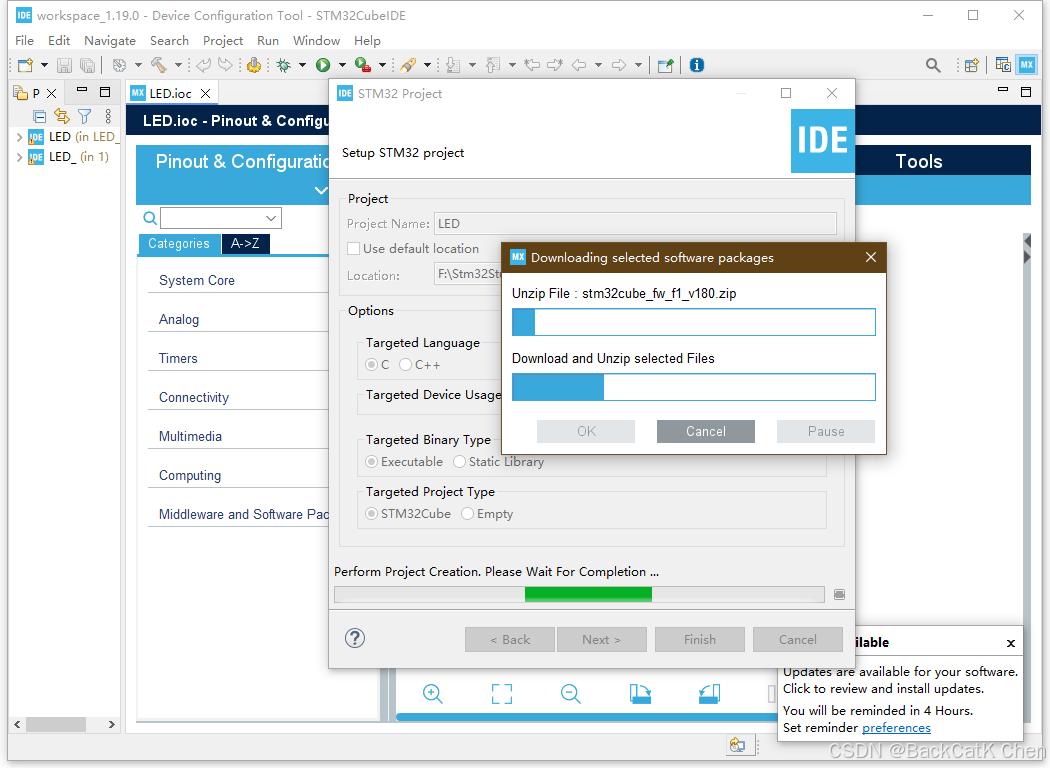

    • 点击右下角Finish完成工程创建 在这里插入图片描述 在这里插入图片描述

  • 弹出是否切换透视图的提示框，勾选Remember my decision，点击Yes，自动进入STM32CubeMX图形化配置界面。 在这里插入图片描述

    • 步骤2：调试接口与系统时钟配置（必做！跳过必锁芯片）

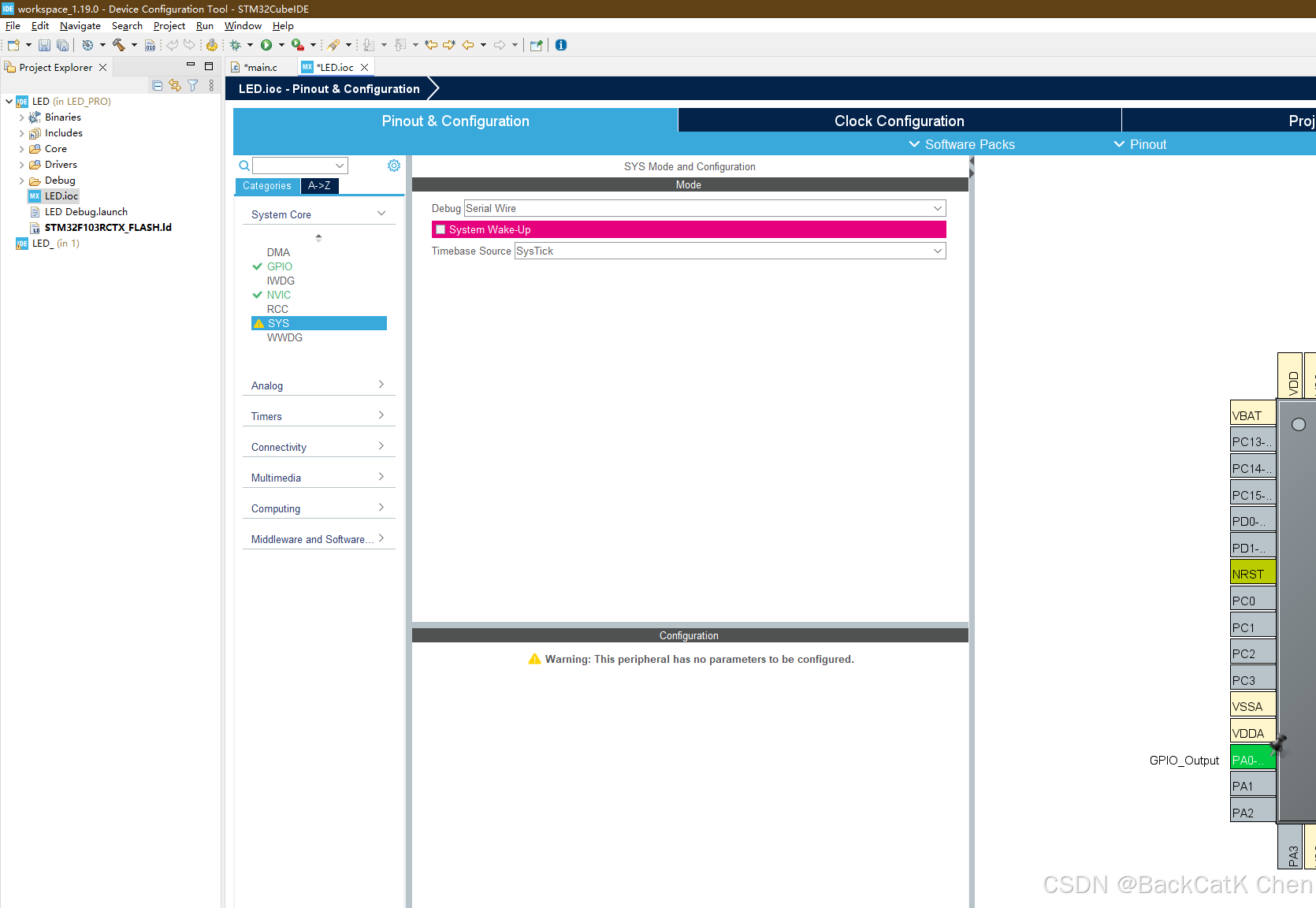

  • 左侧配置栏找到System Core → SYS，在右侧Debug下拉菜单中，选择Serial Wire（串行线调试模式，也就是我们常用的SWD烧录模式）。 ⚠️ 新手避坑提示：这一步绝对不能跳过！如果不配置Debug模式，第一次烧录后芯片会被锁死，再也无法通过调试器连接，只能通过串口解锁，新手极易踩坑。 在这里插入图片描述

    • 步骤3：PA0引脚GPIO功能配置（核心步骤）

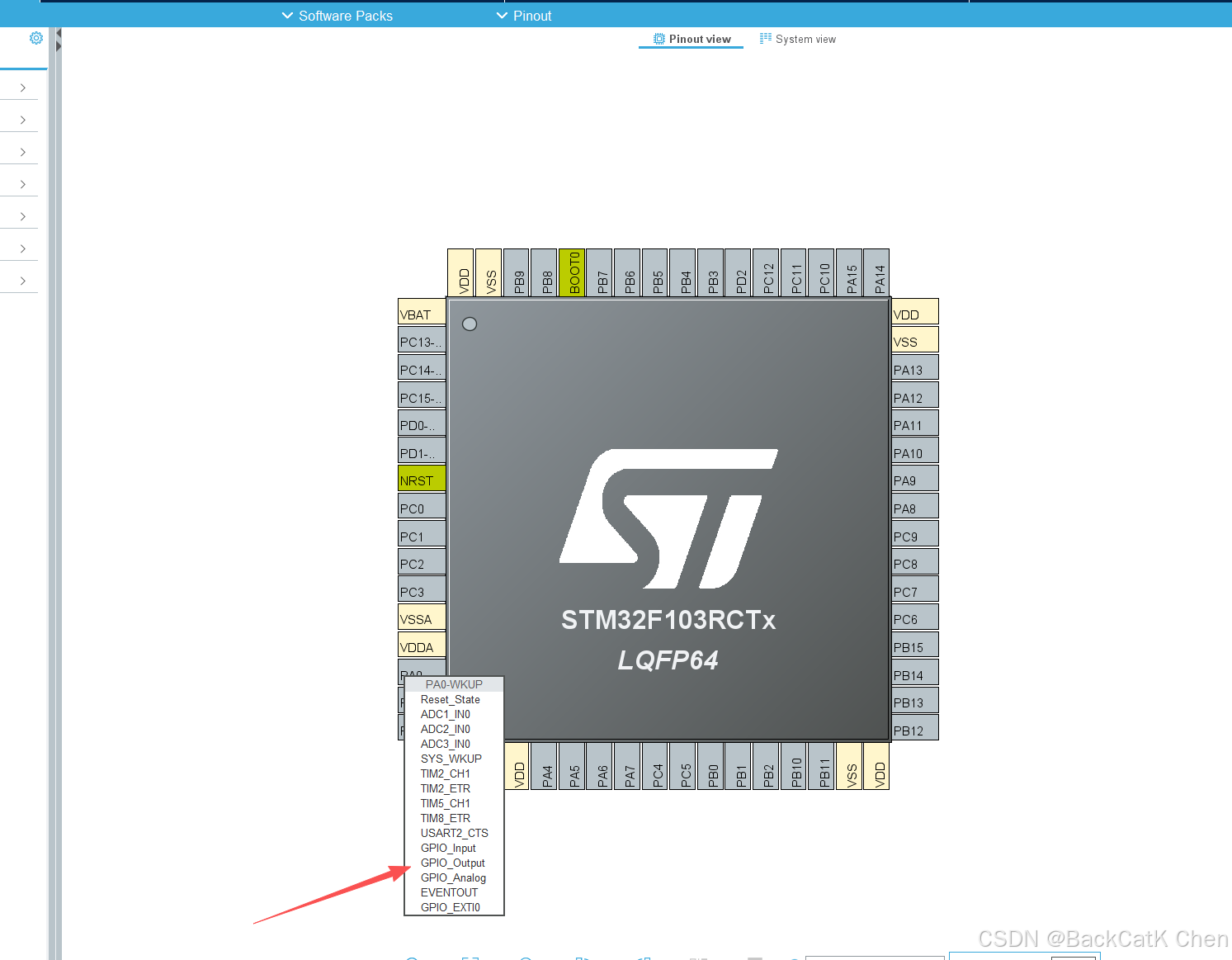

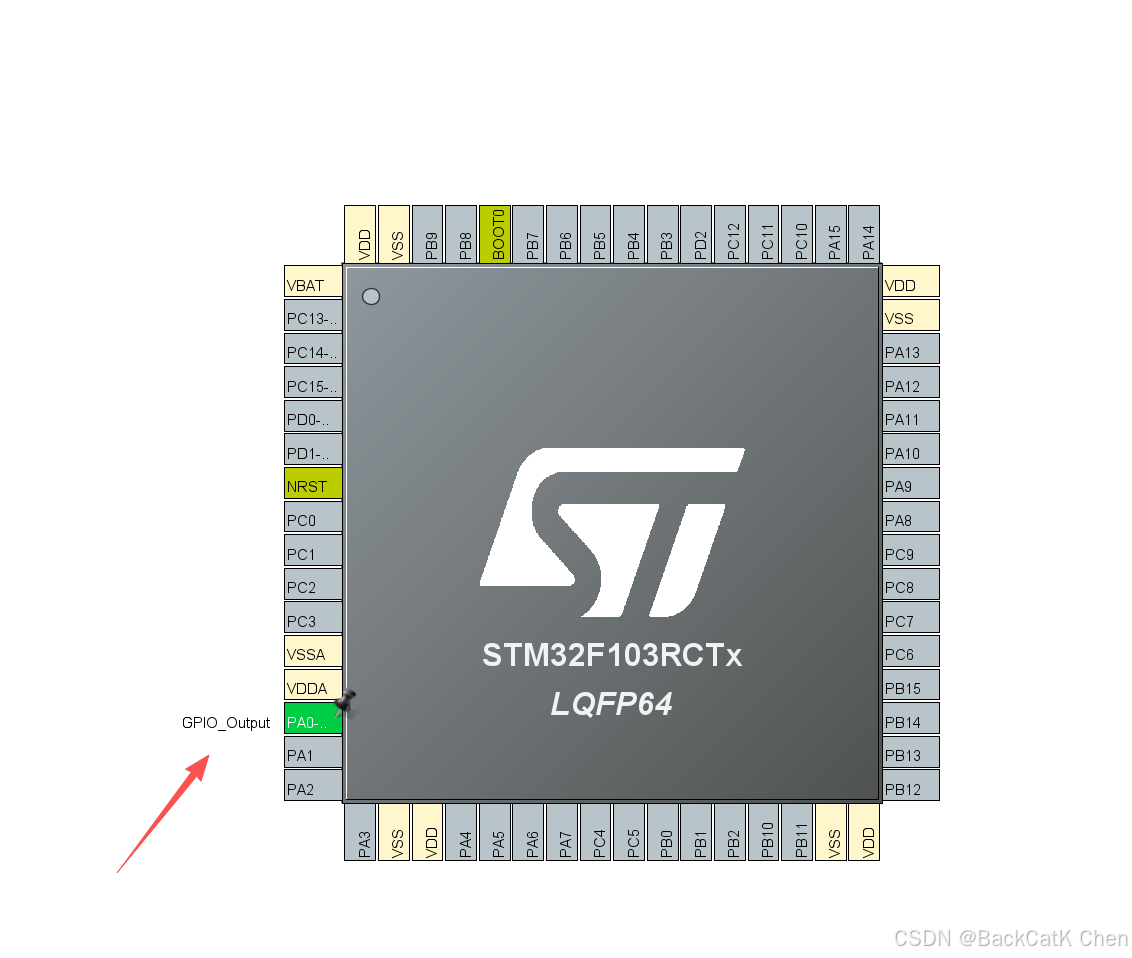

  • 回到Pinout & Configuration引脚配置界面，在芯片引脚图中找到PA0引脚（A端口第0号引脚），左键点击该引脚，在弹出的菜单中选择GPIO_Output（GPIO输出模式）。

    • 【对应截图8：芯片引脚视图PA0配置界面】 在这里插入图片描述

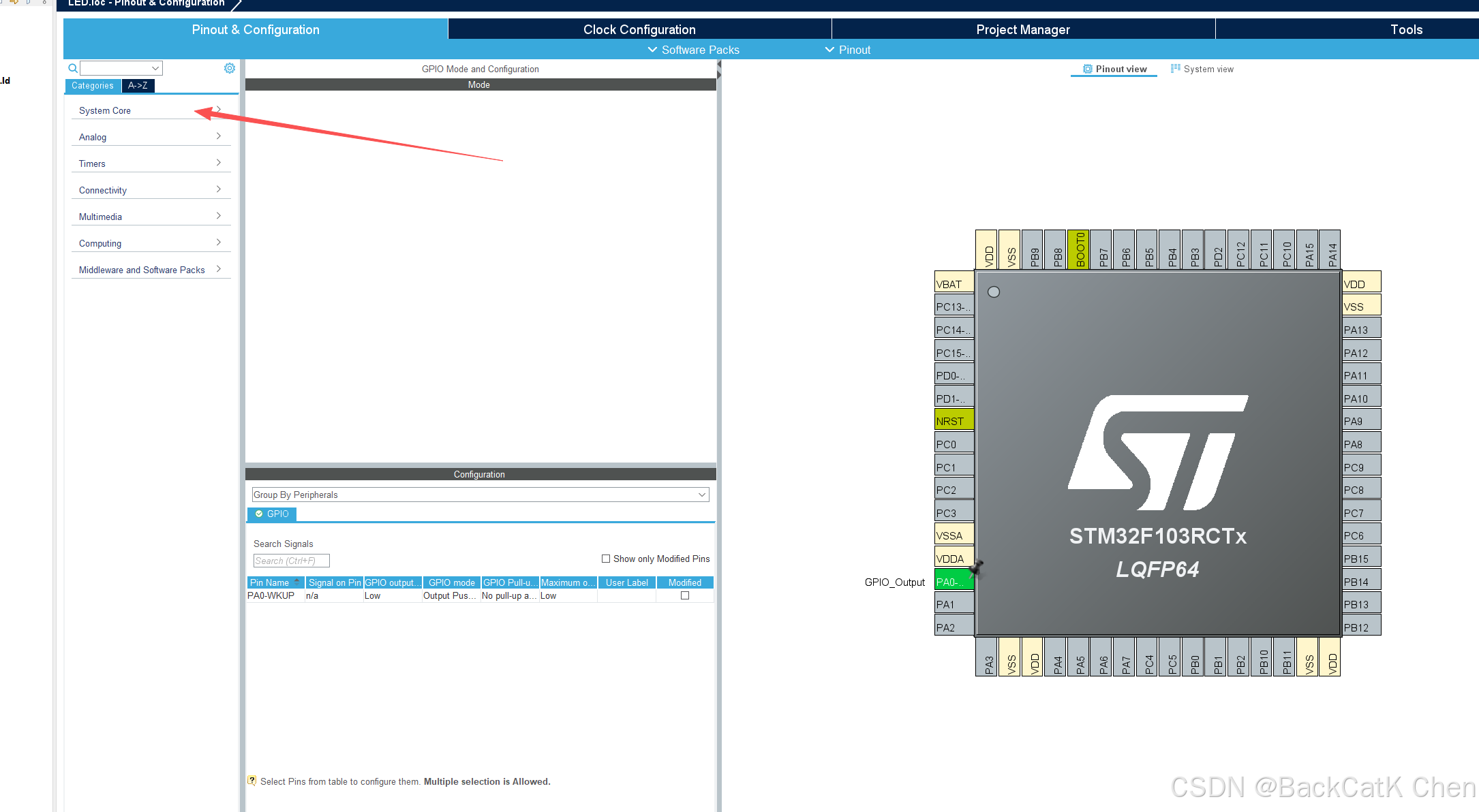

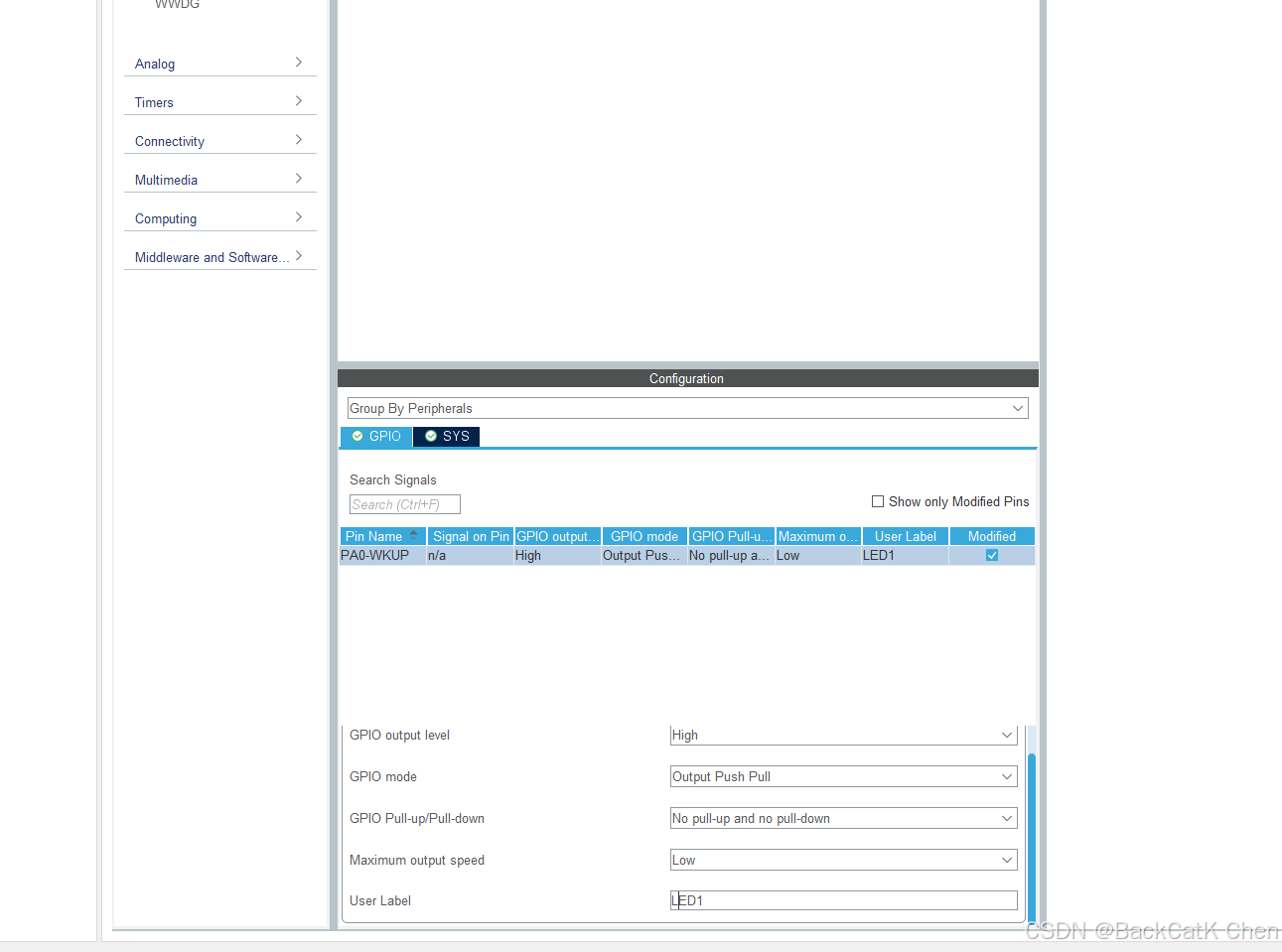

  • 左侧配置栏找到System Core → GPIO，点击进入GPIO详细配置界面，选中PA0引脚，按以下参数配置： 【对应截图9：GPIO详细参数配置界面】 在这里插入图片描述
    • 配置项参数选择配置说明
    GPIO output level High 初始上电输出高电平，LED默认熄灭，避免上电瞬间亮灯
    GPIO mode Output Push Pull 推挽输出模式，可直接输出高低电平，驱动能力强，适合点灯
    GPIO Pull-up/Pull-down No pull-up and no pull-down 无上下拉，硬件电路已有上拉电阻，无需单片机内部上下拉
    Maximum output speed Low 低速输出，点灯无需高速，降低功耗与干扰
    User Label LED1 用户标签，给PA0起别名，后续代码可直接用LED1指代，不易写错引脚

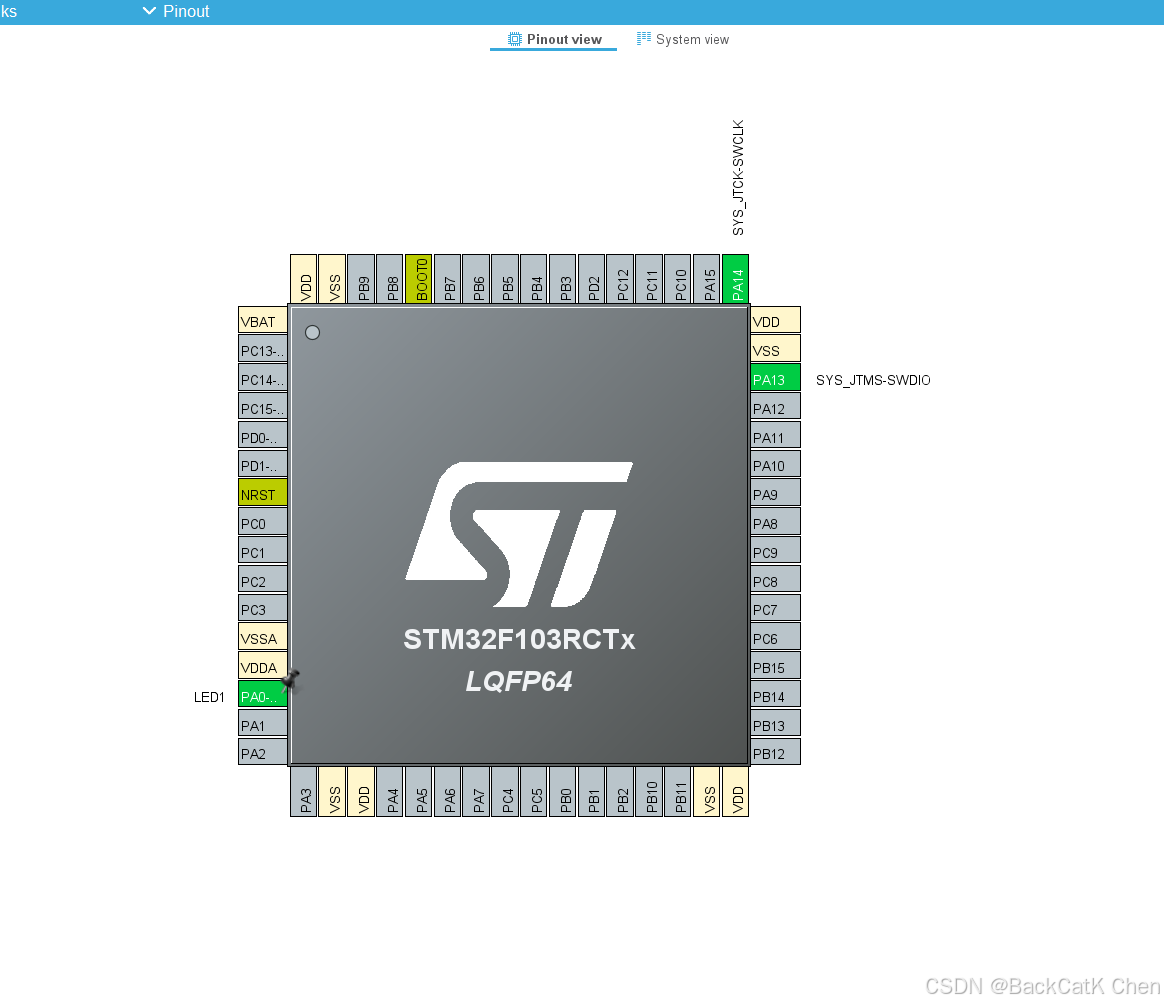

  • 配置完成后，引脚视图中PA0引脚会显示PA0 – LED1，即为配置成功。

    • 步骤4：工程参数配置与初始化代码生成

  • 顶部切换到Project Manager工程管理界面，左侧选择保存，按以下要求配置：

    • 勾选Generate Under Root，代码生成在工程根目录，方便查找

    • 其余选项保持默认即可 –在这里插入图片描述

    • 步骤5：编写用户代码（点亮LED+闪烁功能）

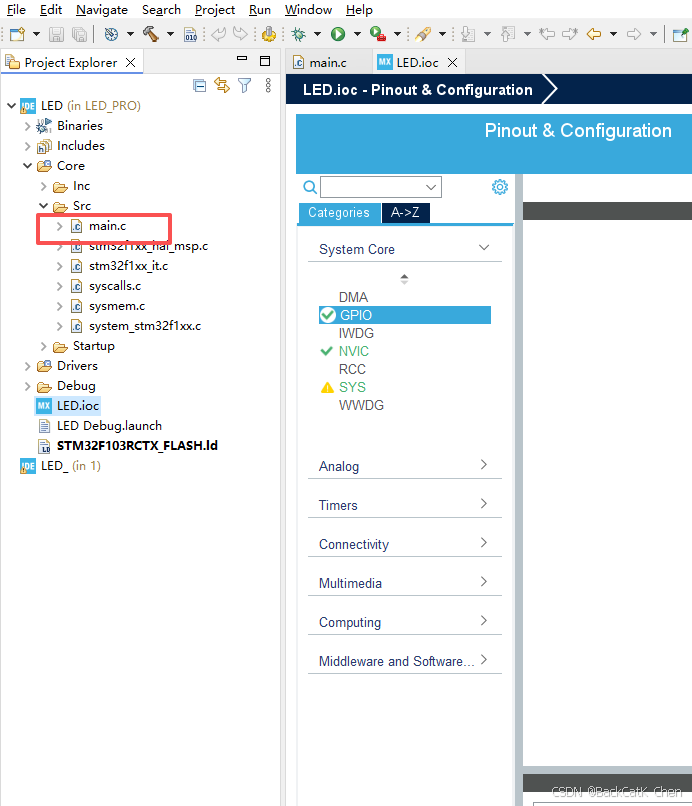

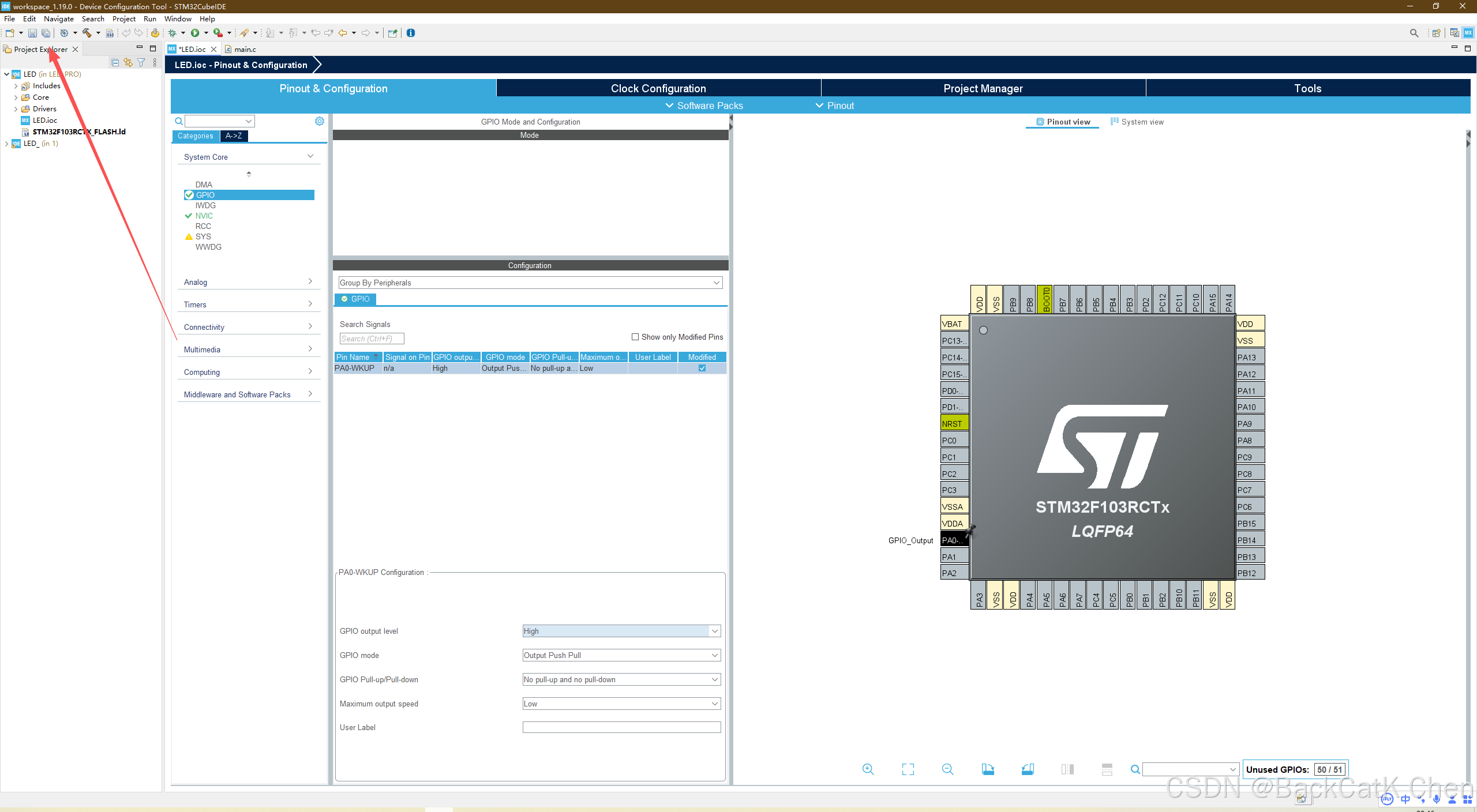

  • 左侧工程栏，找到Core → Src → main.c，双击打开主函数文件。 在这里插入图片描述

    • ⚠️ 新手避坑提示：所有用户编写的代码，必须放在/ USER CODE BEGIN X /和/ USER CODE END X /之间，否则重新生成配置代码时，你写的代码会被直接覆盖！

    功能1：实现LED上电常亮

    在main.c中找到while(1)主循环，在对应的用户代码区写入以下代码：

    /* USER CODE BEGIN WHILE */
    while (1)
    {
    // PA0输出低电平，点亮LED
    HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET);

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    }
    /* USER CODE END 3 */

    • 函数说明：HAL_GPIO_WritePin是HAL库的GPIO引脚电平写函数，三个参数分别为：GPIO端口、引脚号、输出电平

    • GPIO_PIN_RESET：输出低电平（点亮LED）；GPIO_PIN_SET：输出高电平（熄灭LED）

    • 因为我们给PA0设置了用户标签LED1，所以软件自动生成了LED1_GPIO_Port（对应GPIOA）、LED1_Pin（对应GPIO_PIN_0），无需手动写端口引脚，避免写错。

    步骤6：工程编译与hex文件生成

    【对应截图14：编译按钮与编译结果界面】

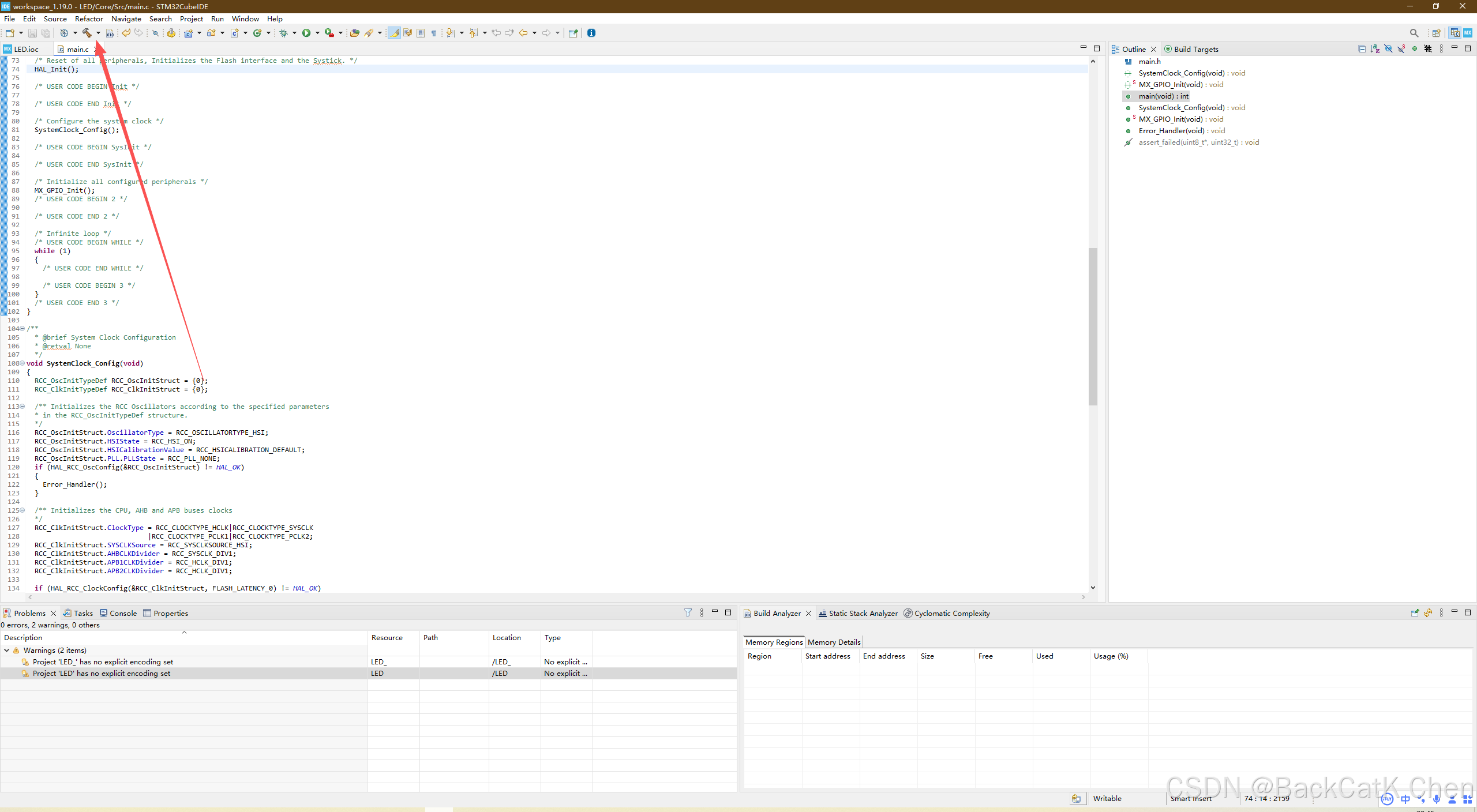

  • 代码编写完成后，点击软件顶部工具栏的锤子图标（Build按钮），开始编译工程。 在这里插入图片描述

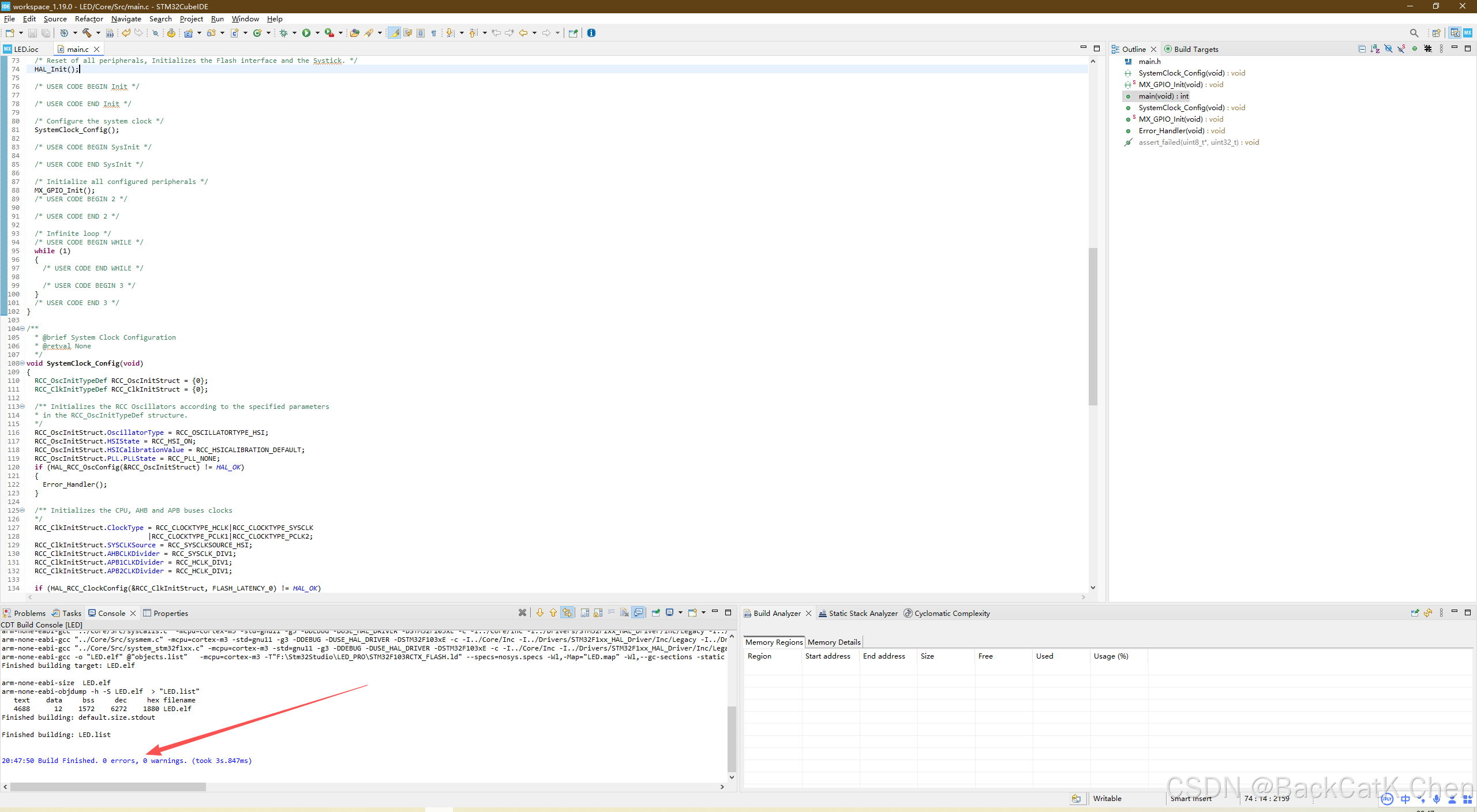

  • 等待编译完成，查看下方Console控制台输出：

    • 若显示Build Finished. 0 errors, 0 warnings.，即为编译成功，无任何报错；

    • 若出现红色报错，优先检查：工程路径是否有中文、代码是否写在用户代码区外、引脚配置是否正确。 在这里插入图片描述

  • 编译成功后，软件会自动生成可烧录的hex文件，保存在工程目录的Debug文件夹中。

    • 步骤7：配置J-Link调试器与下载程序

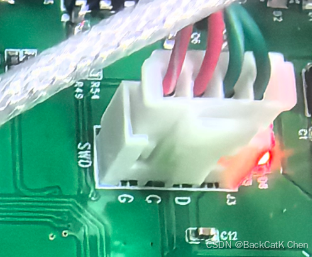

  • 硬件连接：将J-Link调试器与STM32核心板通过SWD接口连接，接线规则如下（绝对不能接反！）： 在这里插入图片描述 在这里插入图片描述
    • J-Link引脚STM32核心板引脚
    3.3V 3.3V/VCC
    SWDIO SWDIO/DIO
    SWCLK SWCLK/CLK
    GND GND
  • 连接完成后，将J-Link插入电脑USB口，核心板电源指示灯亮起，即为供电正常。

    • 在这里插入图片描述

    在这里插入图片描述

  • 回到STM32CubeIDE，点击顶部菜单栏Run → Run Configurations…，打开运行配置窗口。 在这里插入图片描述

  • 在左侧列表中找到STM32 Cortex C/C++ Application，右键点击选择New Configuration，新建一个运行配置。 在这里插入图片描述

  • 在右侧配置界面中：

    • Main选项卡：确认工程名称与可执行文件路径正确；

    • Debugger选项卡：

      • Debug probe选择J-Link (Probe)；

      • Interface选择SWD；

      • 其余选项保持默认即可。 在这里插入图片描述

  • 点击Apply保存配置，然后点击Run，软件会自动识别J-Link调试器，将程序烧录到STM32芯片中。

    • 在这里插入图片描述

  • 烧录完成后，芯片会自动复位运行程序，此时可以看到：

    • PA0连接的LED常灭； 在这里插入图片描述

    • 常亮代码：PA0连接的LED常亮； 在这里插入图片描述

    恭喜你！成功完成了STM32的第一个入门项目，并掌握了J-Link调试器的使用！

    • 四、核心知识点总结（新手必记）

  • GPIO输出模式：推挽输出模式可直接输出强高低电平，适合直接驱动LED等小功率器件；

  • HAL库核心函数：

    • 引脚电平设置：HAL_GPIO_WritePin(端口, 引脚, 电平)

  • 用户代码区规则：所有手写代码必须放在USER CODE BEGIN/END之间，避免被自动生成的代码覆盖；

  • 调试接口配置：必须开启SWD调试模式，否则会导致芯片锁死，无法再次烧录；

  • J-Link调试器：支持SWD模式，可实现程序下载、在线调试、断点设置等功能，是嵌入式开发的重要工具。

    • 五、99%新手点灯失败的故障排查指南

    故障现象排查优先级解决方法
    编译报错，无法生成hex文件 1 1. 检查工程路径、工作空间是否有中文/空格/特殊符号；2. 检查代码是否写在用户代码区外；3. 检查芯片固件包是否完整安装
    烧录失败，提示无法连接芯片 1 1. 检查J-Link接线是否正确、有无虚焊；2. 检查SYS配置中是否开启了Serial Wire调试模式；3. 检查核心板是否正常供电；4. 重新安装J-Link驱动
    烧录成功，LED完全不亮 1 1. 检查LED正负极是否接反（长脚阳极、短脚阴极）；2. 检查电平逻辑是否搞反，确认电路是高电平还是低电平点亮；3. 检查PA0引脚是否配置为GPIO_Output模式；4. 用万用表测量PA0引脚电平，确认是否和代码输出一致
    LED微亮，亮度极低 2 1. 检查GPIO模式是否配置为开漏输出，需改为推挽输出；2. 检查限流电阻阻值是否过大，3.3V电路推荐1K-3.3K；3. 检查PA0引脚是否虚焊
    第一次烧录成功，后续再也无法连接 2 未开启SWD调试模式，芯片被锁死，需通过串口ISP模式解锁芯片，重新烧录带SWD配置的程序
