学习内容
图片分类网络的发展
三个模型——AlexNet、VggNet、ResNet
（看懂三个模型代码，计算三个模型的参数量和输出特征图维度。）
一、图片分类网络的发展
1、核心概念：SOTA 是什么？
SOTA = the state of the art，指在某一任务上当前性能最好、最先进的模型。在图像分类领域，它代表在 ImageNet 等数据集上准确率 / 错误率最优的 CNN/Transformer 模型。

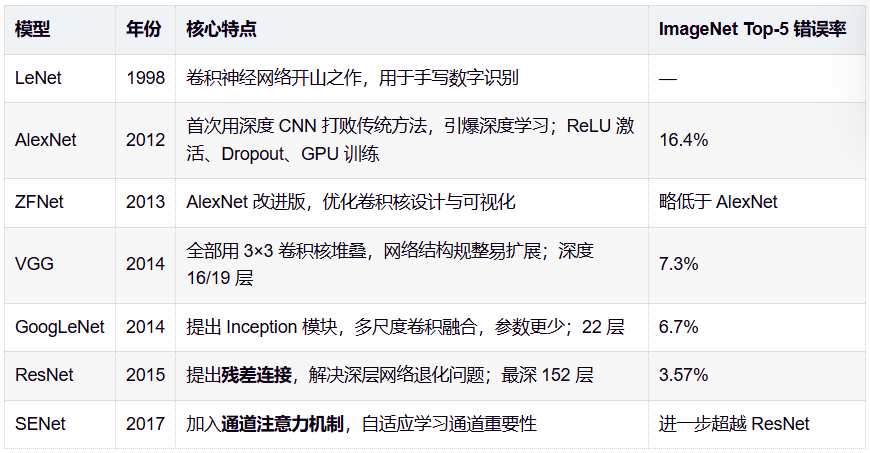

2、经典 CNN 模型发展时间线（按年份）
要点：
AlexNet：深度学习在计算机视觉的 “引爆点”，第一次证明深度 CNN 比传统方法强得多。
VGG：结构极简，全部 3×3 卷积，是后续很多模型的基础。
GoogLeNet：多尺度卷积思想，用 Inception 模块高效提取特征。
ResNet：残差连接是核心创新，解决了 “网络越深越难训练” 的问题，是 CNN 发展的里程碑。
SOTA：代表当前任务的最优性能，模型和数据集相互促进（更大数据集 → 更强模型 → 推动更大数据集需求）。
3、关键演进规律
1.网络越来越深
从 LeNet 的 5 层 → AlexNet 8 层 → VGG 19 层 → GoogLeNet 22 层 → ResNet 152 层。
早期问题：网络太深会出现梯度消失 / 退化，准确率不升反降。
解决：ResNet 用残差连接（Residual Connection），让深层网络可以训练到 100+ 层。
2.错误率持续下降
AlexNet (16.4%) → VGG (7.3%) → GoogLeNet (6.7%) → ResNet (3.57%)
人类在 ImageNet 上的 Top-5 错误率约为 5.1%，ResNet 已经超越人类水平。
真的如此吗？让我们看一看神经网络的“骗局”：
1）数值超越的本质：ResNet 的 Top-5 错误率低于人类，是因为评价规则（Top-5 容错）与训练样本分布带来的数值优势，非认知能力超越。
2）模型的缺陷：基于像素模式匹配学习，缺乏常识与泛化能力，对分布外样本、异常场景的识别能力极差。
3.从 CNN 到 Transformer
后续出现 ViT (Vision Transformer)，用 Transformer 结构替代 CNN，在大模型 + 大数据下进一步刷新 SOTA，成为当前主流方向。
二、经典神经网络：AlexNet（深度学习的 “引爆点”）

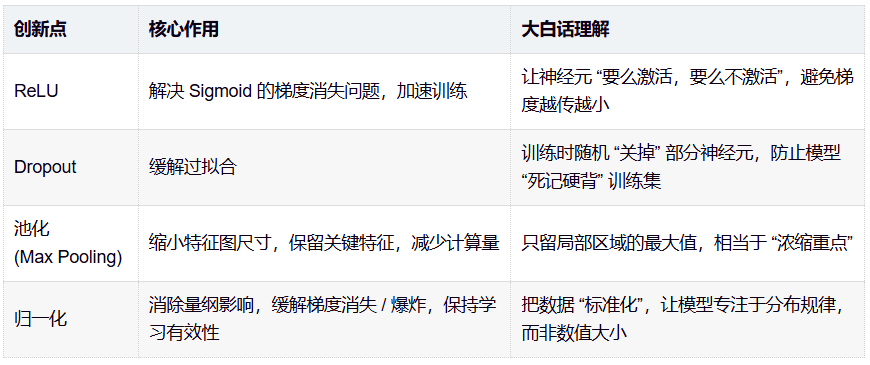

四大创新：ReLU（抗梯度消失）、Dropout（抗过拟合）、池化（降维提效）、归一化（稳定训练）。
补充：

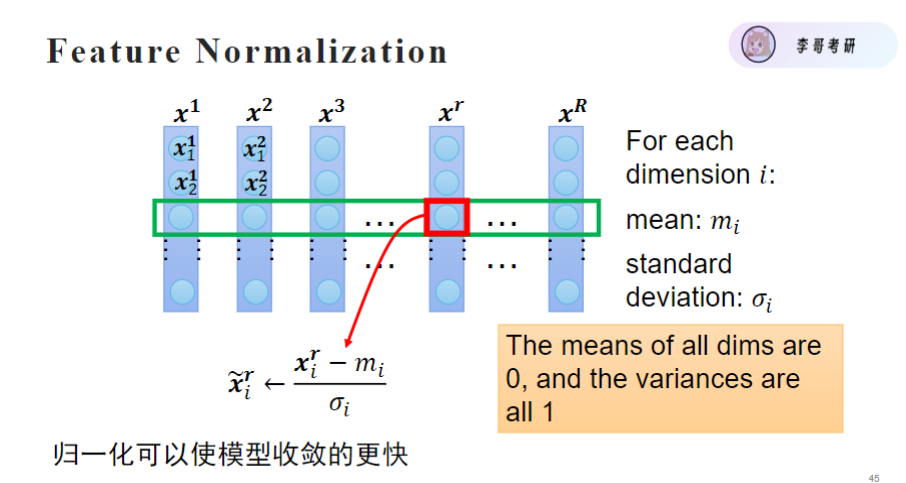

1）特征归一化（Feature Normalization）
特征归一化的经典形式——Z-Score 标准化，针对特征的 每个维度（Dimension）独立计算。
核心公式：
（
：第 r 个样本在第 i 个特征维度上的原始值；
：第 i 个特征维度在所有样本上的均值；
：第 i 个特征维度在所有样本上的标准差；
：归一化后的特征值。）
逐维度计算步骤（图示解读）:
i）锁定维度：如图中绿色框所示，针对第 i 个特征维度（纵向列），遍历所有 R 个样本（横向行）。
ii）计算统计量：求出该维度下所有样本的均值 和标准差 。
iii）执行归一化：用每个样本的原始值减去均值，再除以标准差，得到归一化后的值。
图中黄色框明确了最终效果：所有特征维度的均值为 0，方差为 1。均值为 0：将特征分布的中心移至原点，消除偏置影响。方差为 1：将所有特征的数值范围统一，消除量纲差异。

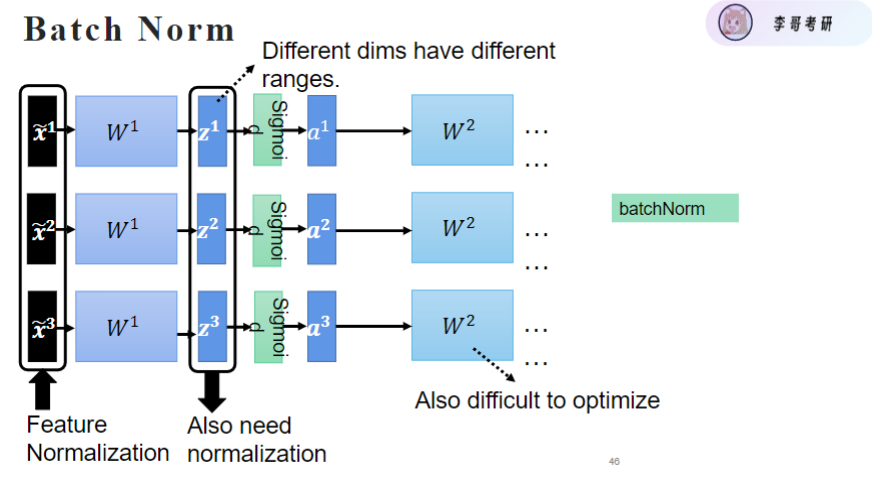

2）批归一化（Batch Norm）
Batch Norm 要解决的核心问题：
1.输入层归一化不够：即便对输入特征做了归一化（Feature Normalization），经过一层线性变换（W^1）和激活函数后，各维度的数值范围又会变得不一致（Different dims have different ranges）。
2.深层训练困难：这种分布偏移会在网络层间不断累积，导致深层输入分布剧烈变化，优化变得非常困难（Also difficult to optimize）。
3.解决方案：在每一层的激活前 / 后都做归一化，这就是 Batch Norm（批归一化）。
代码示例
手动计算参数量并与代码计算结果比较。

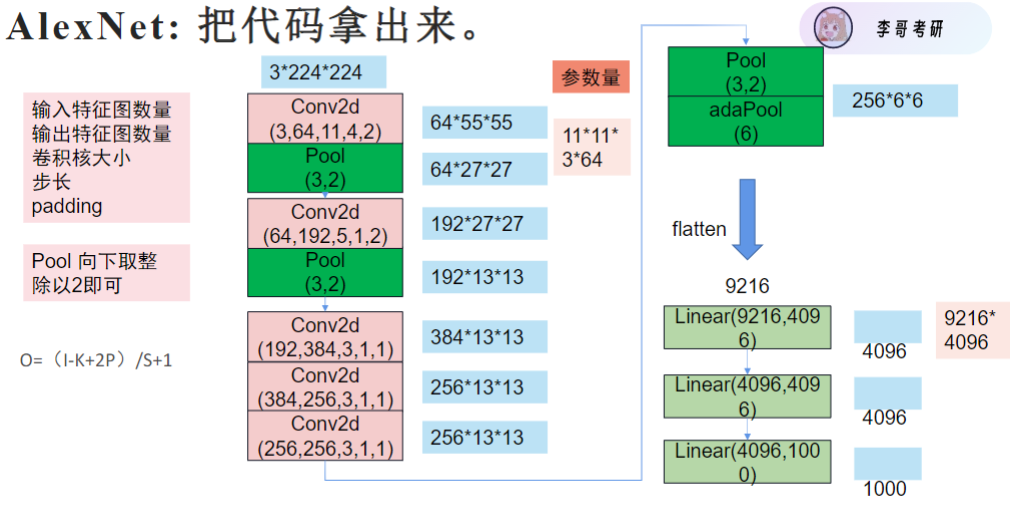

AlexNet 核心结构：5 个卷积层（含池化） + 3 个全连接层，代码中严格遵循该结构，加入了 AlexNet 的标志性设计：11×11大卷积核、步长为4的卷积、3×3池化核、ReLU激活、Dropout（0.5），并使用自适应平均化池保证特征图尺寸匹配全连接层，最终输出 1000 维结果（对应 ImageNet 1000 分类任务）。
1、导入库 + 调用官方 AlexNet
import torchvision.models as models # 导入PyTorch官方预训练模型库
import torch.nn as nn # 导入PyTorch神经网络核心模块
alexnet = models.alexnet() # 调用官方实现的AlexNet
print(alexnet) # 打印官方AlexNet的网络结构（用于对比自定义版）
官方 AlexNet 已封装好所有层，自定义版是对其底层结构的拆解和复现，更易理解原理。
2、自定义 MyAlexNet 类（核心模块）
2.1 _init_：定义所有网络层（含激活 / 正则化 / 卷积 / 池化 / 全连接）
class MyAlexNet(nn.Module):
def __init__(self):
super(MyAlexNet, self).__init__() # 继承父类的初始化方法，必须写
# 激活函数/正则化层：AlexNet标志性的ReLU+Dropout(0.5)
self.relu = nn.ReLU() # 定义ReLU激活，所有层的激活共用一个实例
self.drop = nn.Dropout(0.5) # 定义Dropout，随机丢弃50%神经元，缓解过拟合
# 卷积块1：conv1 + pool1 | 大卷积核+大步长，快速降维提取全局特征
self.conv1 = nn.Conv2d(in_channels=3, out_channels=64, kernel_size=11, stride=4,padding=2)
self.pool1 = nn.MaxPool2d(3, stride=2) # 3×3池化核，步长2，进一步压缩尺寸
# 卷积块2：conv2 + pool2 | 5×5卷积核，细化特征
self.conv2 = nn.Conv2d(64,192,5,1,2) # 输入通道匹配上一层输出64，输出192
self.pool2 = nn.MaxPool2d(3, stride=2)
# 卷积块3：conv3+conv4+conv5 + pool3 | 连续3个3×3卷积核，逐步细化特征，无池化穿插
self.conv3 = nn.Conv2d(192,384,3,1,1)
self.conv4 = nn.Conv2d(384,256,3,1,1)
self.conv5 = nn.Conv2d(256, 256, 3, 1, 1)
self.pool3 = nn.MaxPool2d(3, stride=2)
# 自适应平均池化：解决特征图尺寸不匹配问题，强制输出6×6特征图
self.adapool = nn.AdaptiveAvgPool2d(output_size=6)
# 全连接层：3层全连接，维度从9216→4096→4096→1000，是AlexNet的大参数量核心
self.fc1 = nn.Linear(9216,4096) # 9216=256(通道)×6(高)×6(宽)，匹配adapool输出
self.fc2 = nn.Linear(4096,4096)
self.fc3 = nn.Linear(4096,1000) # 输出1000维，对应ImageNet 1000分类
关键层参数解读（卷积 / 池化）：
卷积层通用参数：nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding)(输入通道数,输出通道数，卷积核，步长，padding）
池化层通用参数：nn.MaxPool2d(kernel_size, stride)
2.2 forward：前向传播（层的拼接 + 激活函数的使用）
def forward(self,x):
# 卷积块1执行：conv1 → ReLU激活 → pool1
x = self.conv1(x)
x = self.relu(x) # 卷积后必加ReLU，引入非线性，否则多层卷积等价于一层
x = self.pool1(x)
# 卷积块2执行：conv2 → ReLU激活 → pool2
x = self.conv2(x)
x = self.relu(x)
x = self.pool2(x)
# 卷积块3执行：conv3 → ReLU → conv4 → ReLU → conv5 → ReLU → pool3
x = self.conv3(x)
x = self.relu(x)
print(x.size()) # 打印conv3+ReLU后的特征图尺寸，调试用
x = self.conv4(x)
x = self.relu(x)
print(x.size()) # 打印conv4+ReLU后的特征图尺寸，调试用
x = self.conv5(x)
x = self.relu(x)
x = self.pool3(x)
print(x.size()) # 打印pool3后的特征图尺寸，调试用
# 池化+展平：自适应池化 → 拉平为一维向量（适配全连接层输入）
x= self.adapool(x)
x = x.view(x.size()[0], -1) # x.size()[0]是批次大小，-1表示自动计算剩余维度
# 全连接块执行：fc1 → ReLU → fc2 → ReLU → fc3 → ReLU
x = self.fc1(x)
x = self.relu(x) # 全连接后加ReLU，引入非线性
x = self.fc2(x)
x = self.relu(x)
x = self.fc3(x)
x = self.relu(x) # 最终输出前也加ReLU，保证输出为非负（分类任务可后续加Softmax）
return x
3、参数量统计函数 + 调用
import torch
myalexnet = MyAlexNet() # 实例化自定义的MyAlexNet
# 定义参数量统计函数：统计总参数量、可训练参数量
def get_parameter_number(model):
# 总参数量：遍历模型所有参数，numel()计算每个参数的元素个数，求和
total_num = sum(p.numel() for p in model.parameters())
# 可训练参数量：仅统计requires_grad=True的参数（PyTorch默认所有层参数均可训练）
trainable_num = sum(p.numel() for p in model.parameters() if p.requires_grad)
return {'Total': total_num, 'Trainable': trainable_num}
print(get_parameter_number(myalexnet)) # 打印MyAlexNet的参数量
4、前向传播测试（验证网络正确性）
# 生成模拟输入：4个样本，3通道，224×224（AlexNet标准输入尺寸）
img = torch.zeros((4,3,224,224))
out = myalexnet(img) # 将模拟输入传入网络，执行前向传播
print(out.size()) # 打印网络输出尺寸
三、VggNet
1、两大关键创新
1）更深的网络结构：从 AlexNet 的 8 层扩展到 19 层（E 配置），大幅提升特征表达能力。
2）小卷积核堆叠：用连续的 3×3 卷积核替代 AlexNet 中的 11×11、5×5 大卷积核。用更少的参数，达到了更大的感受野，提取特征更细腻。

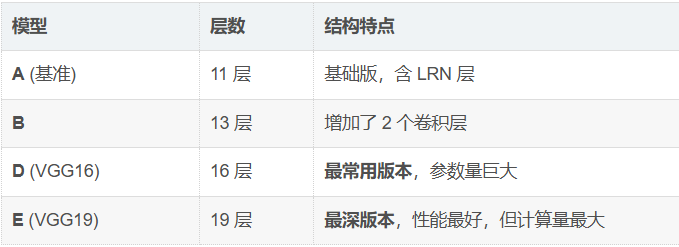

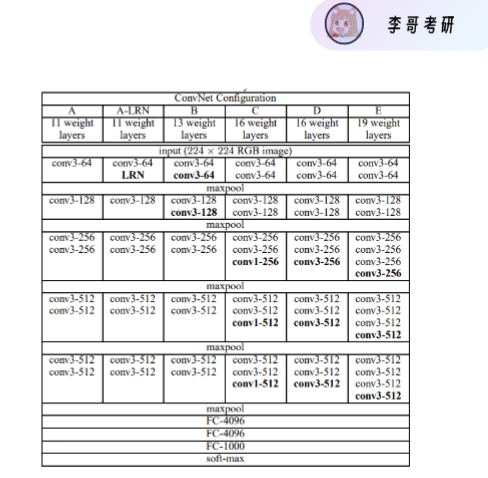

2、VGG 的 5 种经典配置（A-E）
规律非常明显：
Conv 层：固定使用 3×3 卷积，padding=1（保证尺寸不变），stride=1。
Pool 层：固定使用 2×2 最大池化，stride=2（尺寸减半）。
通道数规律：通道数翻倍（64 → 128 → 256 → 512 → 512），特征图尺寸减半。
最终结构：5 层卷积池化 + 3 层全连接（FC），最终通过 Softmax 输出 1000 分类。

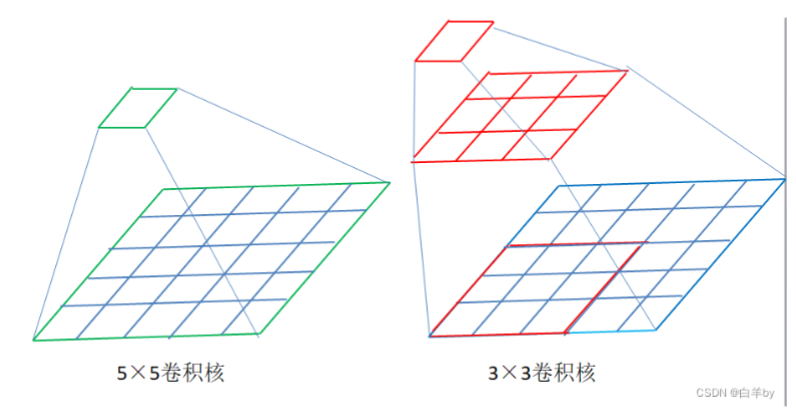

3、感受野（Receptive Field）
为什么能用 3×3 小卷积核替代大卷积核？
1）感受野（Receptive Field）等效
感受野指卷积核输出的一个像素，能 “看到” 输入图片的多大范围。
5×5 卷积核：一次操作覆盖输入 5×5 区域。3×3 卷积核：一次操作覆盖输入 3×3 区域。
两个 3×3 卷积层堆叠，经过第一层后，第二层的每个像素已经能看到 5×5 区域。
2）参数量优势（VGG 的杀手锏）
VGG 用小卷积核堆叠，参数量更少，且增加了非线性表达。
假设输入输出通道均为 a：
1 个 7×7 卷积：参数量 = 7×7×a×a = 49a^2
3 个 3×3 卷积：参数量 = 3×(3×3×a×a) = 27a^2
参数量减少近一半，防止过拟合。且3 次卷积引入了 3 次 ReLU 激活，让网络能学习更复杂的非线性特征，特征表达能力更强。
代码示例
手动计算参数量并与代码计算结果比较。
1、导入库
import torchvision.models as models # 用于对比官方 VGG13（代码中注释了相关对比逻辑）
import torch.nn as nn # 构建神经网络的核心模块（如卷积、池化、全连接层）
import torch # 用于创建张量、验证网络前向传播
2、VGG 基础卷积层封装（vggLayer 类）
封装了两次卷积 + 两次 ReLU 激活 + 一次最大池化：
class vggLayer(nn.Module):
def __init__(self,in_cha, mid_cha, out_cha):
super(vggLayer, self).__init__()
self.relu = nn.ReLU()
self.pool = nn.MaxPool2d(2) # 2×2最大池化，步长默认=核大小
self.conv1 = nn.Conv2d(in_cha, mid_cha, 3, 1, 1) # 3×3卷积，步长1，填充1（保持尺寸）
self.conv2 = nn.Conv2d(mid_cha, out_cha, 3, 1, 1)
def forward(self,x):
x = self.conv1(x)
x= self.relu(x)
x = self.conv2(x)
x = self.relu(x)
x = self.pool(x)
return x

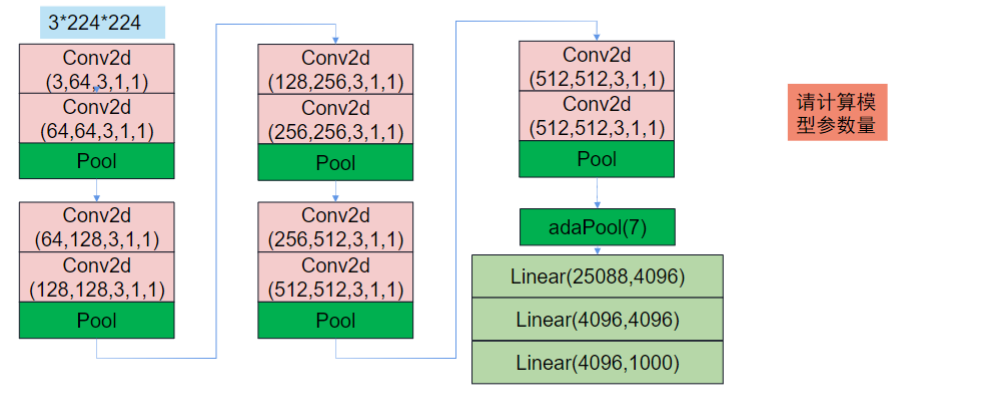

3、自定义 VGG 网络（MyVgg 类）
class MyVgg(nn.Module):
def __init__(self):
super(MyVgg, self).__init__()
# 5个卷积块（对应VGG13的卷积部分）
self.layer1 = vggLayer(3, 64, 64) # 输入3通道（RGB），输出64通道
self.layer2 = vggLayer(64, 128, 128)
self.layer3 = vggLayer(128, 256, 256)
self.layer4 = vggLayer(256, 512, 512)
self.layer5 = vggLayer(512, 512, 512)
# 自适应平均池化（保证输出7×7特征图，兼容任意输入尺寸）
self.adapool = nn.AdaptiveAvgPool2d(7)
self.relu = nn.ReLU()
# 全连接层（VGG13的分类头）
self.fc1 = nn.Linear(25088, 4096) # 512*7*7=25088（池化后特征展平维度）
self.fc2 = nn.Linear(4096, 4096)
self.fc3 = nn.Linear(4096, 1000) # 输出1000类（对应ImageNet分类）
def forward(self,x):
# 卷积部分：逐层前向传播
x = self.layer1(x)
x = self.layer2(x)
x = self.layer3(x)
x = self.layer4(x)
x = self.layer5(x)
# 池化+展平：自适应池化→7×7，展平为一维张量
x = self.adapool(x)
x = self.adapool(x) # 注：此处重复池化，属于冗余代码（无实际作用）
x = x.view(x.size()[0], -1) # 批量维度保留，其余展平（batch_size, 25088）
# 全连接部分：三层全连接+ReLU激活
x = self.fc1(x)
x = self.relu(x)
x = self.fc2(x)
x = self.relu(x)
x = self.fc3(x)
x = self.relu(x)
return x
4、网络验证与参数统计
# 1. 实例化自定义VGG
myVgg = MyVgg()
# 2. 创建测试张量（模拟224×224的RGB图像，批量大小1）
img = torch.zeros((1, 3, 224,224))
# 3. 前向传播验证，打印输出尺寸
out = myVgg(img)
print(out.size()) # 输出：torch.Size([1, 1000])（符合1000分类预期）
# 4. 定义参数统计函数
def get_parameter_number(model):
total_num = sum(p.numel() for p in model.parameters()) # 总参数数
trainable_num = sum(p.numel() for p in model.parameters() if p.requires_grad) # 可训练参数数
return {'Total': total_num, 'Trainable': trainable_num}
# 5. 打印不同层级的参数数量
print(get_parameter_number(myVgg)) # 整个网络的参数统计
print(get_parameter_number(myVgg.layer1)) # 第一个卷积块的参数统计
print(get_parameter_number(myVgg.layer1.conv1)) # 第一个卷积块的第一个卷积层参数统计
# print(get_parameter_number(vgg)) # 注释：对比官方VGG13的参数（取消注释可执行）
四、ResNet
单纯加深网络会导致性能下降（并非过拟合，而是训练不动）。ResNet核心创新，解决深度网络退化问题：残差连接（Residual Connection） + 1×1 卷积，让网络能训练到上百层甚至上千层。
残差连接的原理
1、残差块公式
x：输入（恒等映射 /shortcut）
：经过若干卷积层学习到的残差（即 “需要修正的部分”）
最后经过 ReLU 激活输出
2、为什么能缓解梯度消失 / 爆炸？

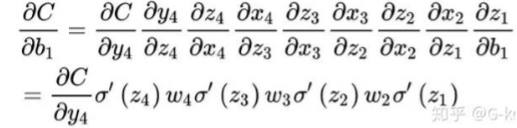

普通网络梯度链式求导，梯度会随层数乘积衰减 / 爆炸：
残差网络梯度：
，梯度至少为 1，避免了梯度消失，让信息能顺畅回传。（注：ReLU 也起到类似作用：正区间导数为 1，进一步稳定梯度。）

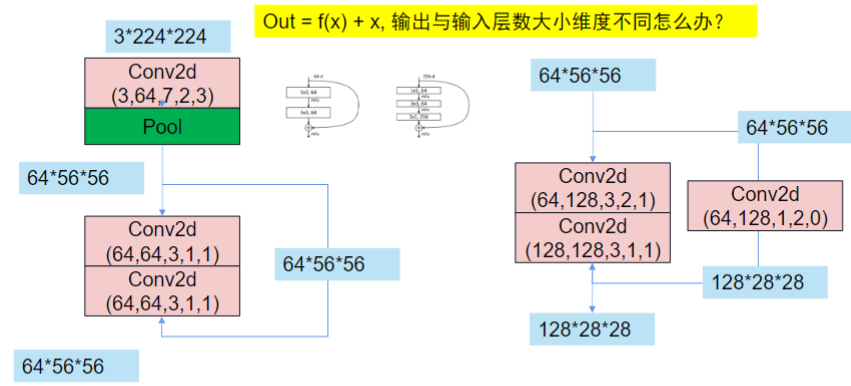

3、维度不匹配的解决办法
当与 x 维度 / 通道数不同时：
1）通道数变化：用 1×1 卷积 对 shortcut 做升 / 降维（不改变空间尺寸）。
2）尺寸变化：shortcut 路径用 1×1 卷积 + stride=2 下采样，与残差路径尺寸对齐。
1×1 卷积
作用：
通道升降维：在不改变特征图尺寸的前提下，调整通道数（如 64→256 或 256→64）。
降参 + 非线性：用 1×1 卷积替代大卷积，大幅减少参数量，同时引入更多非线性。
比如：输入：64×112×112，输出：256×112×1121×1 ，卷积参数量：(64×1×1+1)×256=16,640。若用 3×3 卷积，参数量为 (64×3×3+1)×256=147,712→ 1×1 卷积参数量仅为 3×3 卷积的～11%，极大压缩计算量。
代码示例
1、导入库
import torch
import torch.nn as nn
import torchvision.models as models
2、加载官方 ResNet18 并打印
resNet = models.resnet18()
print(resNet)
3、残差块（Residual Block）实现
「主分支（两次 3×3 卷积 + BN）+ 残差分支（恒等映射 / 1×1 卷积调整维度）」
class Residual_block(nn.Module): #@save
def __init__(self, input_channels, out_channels, down_sample=False, strides=1):
super().__init__()
# 第一个卷积层（可带步长，用于下采样）
self.conv1 = nn.Conv2d(input_channels, out_channels, kernel_size=3, padding=1, stride=strides)
# 第二个卷积层（步长固定为1）
self.conv2 = nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1, stride=1)
# 1×1卷积层：仅当输入/输出通道数不一致时使用（匹配维度，保证残差相加）
if input_channels != out_channels:
self.conv3 = nn.Conv2d(input_channels, out_channels, kernel_size=1, stride=strides)
else:
self.conv3 = None
# 批归一化层（BN）
self.bn1 = nn.BatchNorm2d(out_channels)
self.bn2 = nn.BatchNorm2d(out_channels)
self.relu = nn.ReLU()
def forward(self, X):
# 主分支：卷积→BN→ReLU → 卷积→BN
out = self.relu(self.bn1(self.conv1(X)))
out = self.bn2(self.conv2(out))
# 残差分支：通道/尺寸不匹配时，用1×1卷积调整
if self.conv3:
X = self.conv3(X)
# 残差相加 + 最终ReLU
out += X
return self.relu(out)
4、自定义 ResNet18（MyResNet18）实现
class MyResNet18(nn.Module):
def __init__(self):
super(MyResNet18, self).__init__()
# 初始卷积层（7×7大卷积核，步长2，下采样）
self.conv1 = nn.Conv2d(3, 64, 7, 2, 3)
self.bn1 = nn.BatchNorm2d(64)
self.pool1 = nn.MaxPool2d(3, stride=2, padding=1) # 最大池化下采样
self.relu = nn.ReLU()
# 4个残差层（对应ResNet18的layer1-layer4）
self.layer1 = nn.Sequential(Residual_block(64, 64), Residual_block(64, 64)) # 无下采样
self.layer2 = nn.Sequential(Residual_block(64, 128, strides=2), Residual_block(128, 128)) # 下采样
self.layer3 = nn.Sequential(Residual_block(128, 256, strides=2), Residual_block(256, 256)) # 下采样
self.layer4 = nn.Sequential(Residual_block(256, 512, strides=2), Residual_block(512, 512)) # 下采样
# 分类头（自适应平均池化 + 展平 + 全连接）
self.flatten = nn.Flatten()
self.adv_pool = nn.AdaptiveAvgPool2d(1) # 自适应池化到1×1
self.fc = nn.Linear(512, 1000) # 输出1000类（匹配ImageNet分类任务）
def forward(self, x):
# 初始卷积+池化
x = self.relu(self.bn1(self.conv1(x)))
x = self.pool1(x)
# 残差层前向
x = self.layer1(x)
x = self.layer2(x)
x = self.layer3(x)
x = self.layer4(x)
# 分类头
x = self.adv_pool(x)
x = self.flatten(x)
x = self.fc(x)
return x
myres = MyResNet18() # 实例化自定义ResNet18
5、模型参数统计函数
def get_parameter_number(model):
total_num = sum(p.numel() for p in model.parameters()) # 总参数数
trainable_num = sum(p.numel() for p in model.parameters() if p.requires_grad) # 可训练参数数
return {'Total': total_num, 'Trainable': trainable_num}
# 打印参数统计（对比自定义模型和官方模型的卷积层参数）
print(get_parameter_number(myres.layer1))
print(get_parameter_number(myres.layer1[0].conv1))
print(get_parameter_number(resNet.layer1[0].conv1))
6、前向传播测试
生成一个随机张量模拟输入图像，分别测试官方 ResNet18 和自定义MyResNet18的前向传播是否正常（无维度错误）。
# 构造随机输入（batch_size=1，3通道，224×224，符合ImageNet输入规格）
x = torch.rand((1,3,224,224))
# 官方ResNet18前向传播
out = resNet(x)
# 自定义ResNet18前向传播
out = myres(x)
