前言

前几期博客我们分别用原子操作、自旋锁、信号量实现了 LED 设备的互斥访问，但信号量本质是 “同步原语”，仅靠二值信号量实现互斥略显 “大材小用”。Linux 内核专门提供了互斥体为 “互斥访问” 量身定制的同步机制，语法更简洁、语义更明确，是进程上下文互斥的首选方案。

一、实验基础说明

1.1、互斥体简介

前面讲信号量的时候提到，把信号量值设为1，就能实现互斥访问（一次只能一个线程访问资源）。但Linux内核专门提供了一个更专业的互斥机制——互斥体。

简单说：互斥体就是“专门用来做互斥”的工具，比二值信号量更轻量、更规范，是驱动开发中实现互斥访问的首选。

学过FreeRTOS的小伙伴肯定清楚，互斥体的核心就是“一次只能一个持有者”，和二值信号量类似，但有几个关键区别：

互斥体不能递归上锁/解锁：线程已经持有互斥体，再去申请同一个，直接死锁（自己等自己释放）。
互斥体的持有者必须释放：谁上锁，谁解锁，不能由其他线程释放（信号量可以）。
互斥体只能用于线程上下文：和信号量一样，会导致线程休眠，不能用于中断。

💡 生活类比：卫生间的门锁（互斥体），一次只能一个人用，必须自己开门、自己关门，不能替别人关门，也不能自己锁门后再锁一次。

Linux内核用 struct mutex 结构体表示互斥体（定义在 <include/linux/mutex.h>），省略条件编译后结构如下：

struct mutex {
/* 1: 未上锁, 0: 已上锁, 负数: 已上锁且有等待线程 */
atomic_t count;
spinlock_t wait_lock; // 自旋锁，保护等待队列
};

👉 互斥体使用注意事项（必看！避免踩坑）：

不能用于中断上下文：会导致休眠，中断无法休眠，只能用自旋锁。

临界区可以调用休眠函数：和信号量一样，因为线程可以休眠，所以允许调用copy_from_user、msleep等函数。

不能递归操作：同一线程不能多次上锁，否则死锁。

严格互斥：一次只能一个线程持有，适合需要“独占资源”的场景（比如设备的打开/关闭操作）。

1.2 本次实验设计思路

互斥体的使用逻辑与二值信号量高度相似，但 API 更简洁：

初始化互斥体，代表 LED 设备初始为空闲状态； open函数调用mutex_lock_interruptible获取互斥体：成功：独占 LED 设备；失败：进程休眠，等待其他进程释放； release函数调用mutex_unlock释放互斥体，唤醒休眠进程；设备树、硬件、测试 APP 完全复用信号量实验代码，仅替换同步机制为互斥体。

实验在此次博客基础上实现：

ARM Linux 驱动开发篇— Linux 并发与竞争实验（信号量实现 LED 设备互斥访问）— Ubuntu20.04信号量实验-CSDN博客

二、硬件原理分析（看过之前博客的可以忽略）

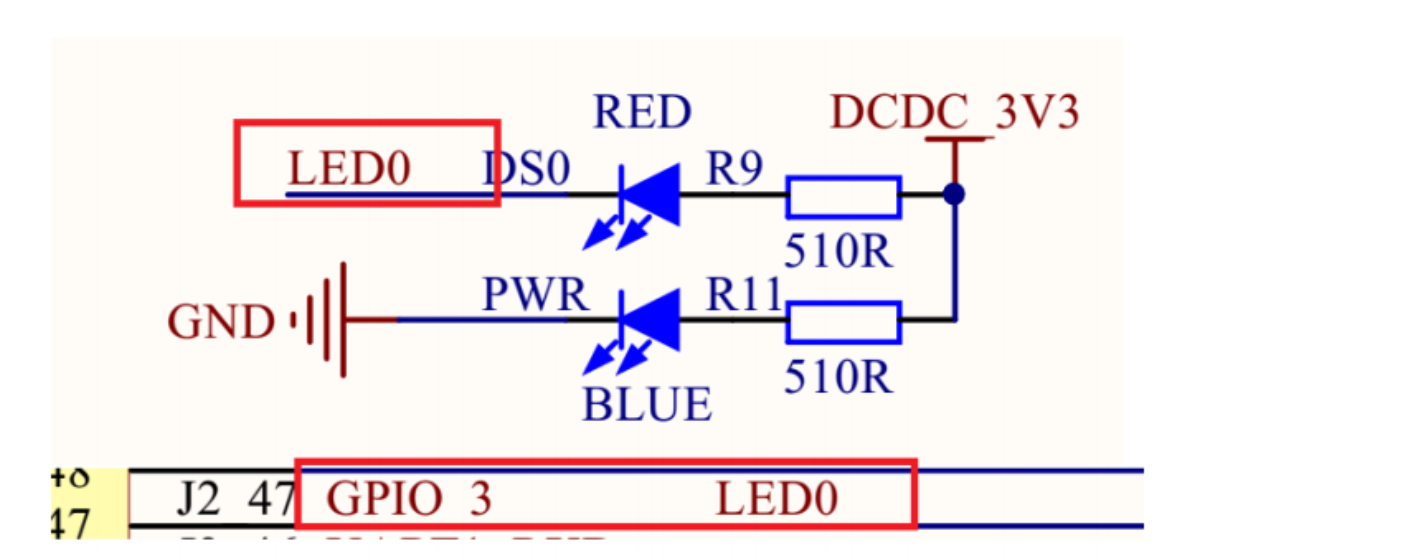

从图中可以看出，LED0 接到了 GPIO_3 上，GPIO_3 就是 GPIO1_IO03，当 GPIO1_IO03 输出低电平 (0) 的时候发光二极管 LED0 就会导通点亮，当 GPIO1_IO03 输出高电平 (1) 的时候发光二极管 LED0 不会导通，因此 LED0 也就不会点亮。所以 LED0 的亮灭取决于 GPIO1_IO03 的输出电平，输出 0 就亮，输出 1 就灭。

三、实验程序编写

本次实验基于上一节自旋锁的 LED 驱动修改，仅替换同步机制为信号量，硬件和设备树无需修改。把 semaphore.c改成mutex.c文件。

3.1 互斥体 LED 驱动代码（mutex.c）

1 #include <linux/types.h>
2 #include <linux/kernel.h>
3 #include <linux/delay.h>
4 #include <linux/ide.h>
5 #include <linux/init.h>
6 #include <linux/module.h>
7 #include <linux/errno.h>
8 #include <linux/gpio.h>
9 #include <linux/cdev.h>
10 #include <linux/device.h>
11 #include <linux/of.h>
12 #include <linux/of_address.h>
13 #include <linux/of_gpio.h>
14 #include <linux/semaphore.h>
15 #include <asm/mach/map.h>
16 #include <asm/uaccess.h>
17 #include <asm/io.h>
18 /***************************************************************
19 描述 : 互斥体实验，使用互斥体来实现对实现设备的互斥访问
20 其他 : 无
21 ***************************************************************/
22 #define GPIOLED_CNT1 /* 设备号个数 */
23 #define GPIOLED_NAME"gpioled"/* 名字 */
24 #define LEDOFF 0/* 关灯 */
25 #define LEDON 1/* 开灯 */
26
27
28 /* gpioled设备结构体 */
29 struct gpioled_dev{
30 dev_t devid;/* 设备号 */
31 struct cdev cdev;/* cdev */
32 struct class *class;/* 类 */
33 struct device *device;/* 设备 */
34 int major;/* 主设备号 */
35 int minor;/* 次设备号 */
36 struct device_node*nd; /* 设备节点 */
37 int led_gpio;/* led所使用的GPIO编号*/
38 struct mutex lock;/* 互斥体：核心同步成员 */
39 };
40
41 struct gpioled_dev gpioled;/* led设备 */
42
43 /*
44 * @description: 打开设备
45 * @param – inode : 传递给驱动的inode
46 * @param – filp : 设备文件，file结构体有个叫做private_data的成员变量
47 * 一般在open的时候将private_data指向设备结构体。
48 * @return : 0 成功;其他失败
49 */
50 static int led_open(struct inode *inode, struct file *filp)
51 {
52 filp->private_data = &gpioled; /* 设置私有数据 */
53
54 /* 获取互斥体,可以被信号打断 */
55 if (mutex_lock_interruptible(&gpioled.lock)) {
56 return -ERESTARTSYS;
57 }
58 #if 0
59 mutex_lock(&gpioled.lock);/* 不能被信号打断 */
60 #endif
61
62 return 0;
63 }
64
65 /*
66 * @description: 从设备读取数据
67 * @param – filp : 要打开的设备文件(文件描述符)
68 * @param – buf : 返回给用户空间的数据缓冲区
69 * @param – cnt : 要读取的数据长度
70 * @param – offt : 相对于文件首地址的偏移
71 * @return : 读取的字节数，如果为负值，表示读取失败
72 */
73 static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
74 {
75 return 0;
76 }
77
78 /*
79 * @description: 向设备写数据
80 * @param – filp : 设备文件，表示打开的文件描述符
81 * @param – buf : 要写给设备写入的数据
82 * @param – cnt : 要写入的数据长度
83 * @param – offt : 相对于文件首地址的偏移
84 * @return : 写入的字节数，如果为负值，表示写入失败
85 */
86 static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
87 {
88 int retvalue;
89 unsigned char databuf[1];
90 unsigned char ledstat;
91 struct gpioled_dev *dev = filp->private_data;
92
93 retvalue = copy_from_user(databuf, buf, cnt);
94 if(retvalue < 0) {
95 printk("kernel write failed!\\r\\n");
96 return -EFAULT;
97 }
98
99 ledstat = databuf[0];/* 获取状态值 */
100
101 if(ledstat == LEDON) {
102 gpio_set_value(dev->led_gpio, 0);/* 打开LED灯 */
103 } else if(ledstat == LEDOFF) {
104 gpio_set_value(dev->led_gpio, 1);/* 关闭LED灯 */
105 }
106 return 0;
107 }
108
109 /*
110 * @description: 关闭/释放设备
111 * @param – filp : 要关闭的设备文件(文件描述符)
112 * @return : 0 成功;其他失败
113 */
114 static int led_release(struct inode *inode, struct file *filp)
115 {
116 struct gpioled_dev *dev = filp->private_data;
117
118 /* 释放互斥锁 */
119 mutex_unlock(&dev->lock);
120
121 return 0;
122 }
123
124 /* 设备操作函数 */
125 static struct file_operations gpioled_fops = {
126 .owner = THIS_MODULE,
127 .open = led_open,
128 .read = led_read,
129 .write = led_write,
130 .release = led_release,
131 };
132
133 /*
134 * @description: 驱动入口函数
135 * @param : 无
136 * @return : 无
137 */
138 static int __init led_init(void)
139 {
140 int ret = 0;
141
142 /* 初始化互斥体 */
143 mutex_init(&gpioled.lock);
144
145 /* 设置LED所使用的GPIO */
146 /* 1、获取设备节点：gpioled */
147 gpioled.nd = of_find_node_by_path("/gpioled");
148 if(gpioled.nd == NULL) {
149 printk("gpioled node not find!\\r\\n");
150 return -EINVAL;
151 } else {
152 printk("gpioled node find!\\r\\n");
153 }
154
155 /* 2、获取设备树中的gpio属性，得到LED所使用的LED编号 */
156 gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio", 0);
157 if(gpioled.led_gpio < 0) {
158 printk("can't get led-gpio");
159 return -EINVAL;
160 }
161 printk("led-gpio num = %d\\r\\n", gpioled.led_gpio);
162
163 /* 3、设置GPIO1_IO03为输出，并且输出高电平，默认关闭LED灯 */
164 ret = gpio_direction_output(gpioled.led_gpio, 1);
165 if(ret < 0) {
166 printk("can't set gpio!\\r\\n");
167 }
168
169 /* 注册字符设备驱动 */
170 /* 1、创建设备号 */
171 if (gpioled.major) {/* 定义了设备号 */
172 gpioled.devid = MKDEV(gpioled.major, 0);
173 register_chrdev_region(gpioled.devid, GPIOLED_CNT, GPIOLED_NAME);
174 } else {/* 没有定义设备号 */
175 alloc_chrdev_region(&gpioled.devid, 0, GPIOLED_CNT, GPIOLED_NAME);/* 申请设备号 */
176 gpioled.major = MAJOR(gpioled.devid);/* 获取分配号的主设备号 */
177 gpioled.minor = MINOR(gpioled.devid);/* 获取分配号的次设备号 */
178 }
179 printk("gpioled major=%d,minor=%d\\r\\n",gpioled.major, gpioled.minor);
180
181 /* 2、初始化cdev */
182 gpioled.cdev.owner = THIS_MODULE;
183 cdev_init(&gpioled.cdev, &gpioled_fops);
184
185 /* 3、添加一个cdev */
186 cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_CNT);
187
188 /* 4、创建类 */
189 gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME);
190 if (IS_ERR(gpioled.class)) {
191 return PTR_ERR(gpioled.class);
192 }
193
194 /* 5、创建设备 */
195 gpioled.device = device_create(gpioled.class, NULL, gpioled.devid, NULL, GPIOLED_NAME);
196 if (IS_ERR(gpioled.device)) {
197 return PTR_ERR(gpioled.device);
198 }
199
200 return 0;
201 }
202
203 /*
204 * @description: 驱动出口函数
205 * @param : 无
206 * @return : 无
207 */
208 static void __exit led_exit(void)
209 {
210 /* 注销字符设备驱动 */
211 cdev_del(&gpioled.cdev);/* 删除cdev */
212 unregister_chrdev_region(gpioled.devid, GPIOLED_CNT); /* 注销设备号 */
213
214 device_destroy(gpioled.class, gpioled.devid);
215 class_destroy(gpioled.class);
216 }
217
218 module_init(led_init);
219 module_exit(led_exit);
220 MODULE_LICENSE("GPL");
221 MODULE_AUTHOR("duan");

3.2、驱动代码分段解析

3.2.1、设备结构体定义（28-39 行）

28 /* gpioled设备结构体 */
29 struct gpioled_dev{
30 dev_t devid;/* 设备号 */
31 struct cdev cdev;/* cdev */
32 struct class *class;/* 类 */
33 struct device *device;/* 设备 */
34 int major;/* 主设备号 */
35 int minor;/* 次设备号 */
36 struct device_node*nd; /* 设备节点 */
37 int led_gpio;/* led所使用的GPIO编号*/
38 struct mutex lock;/* 互斥体：核心同步成员 */
39 };

核心修改点（38 行）：

用struct mutex lock替代原信号量成员，是实现互斥访问的核心载体；其余成员为字符设备驱动标准成员：负责设备号管理、GPIO 解析、设备节点创建等基础功能；互斥体无需计数值：天然为 “二值” 设计，初始状态为 “可用”，无需像信号量那样设置sema_init(&sem, 1)

3.2.2、设备打开函数（50-63 行）

50 static int led_open(struct inode *inode, struct file *filp)
51 {
52 filp->private_data = &gpioled; /* 设置私有数据 */
53
54 /* 获取互斥体,可以被信号打断 */
55 if (mutex_lock_interruptible(&gpioled.lock)) {
56 return -ERESTARTSYS;
57 }
58 #if 0
59 mutex_lock(&gpioled.lock);/* 不能被信号打断 */
60 #endif
61
62 return 0;
63 }

52 行：将设备结构体指针赋值给filp->private_data，后续write/release函数可通过该指针访问设备结构体； 55-57 行（核心）：调用mutex_lock_interruptible获取互斥体：成功：互斥体被当前进程持有，其他进程无法获取，实现 LED 独占访问；失败：进程进入可中断休眠状态（可被kill、Ctrl+C等信号打断），返回-ERESTARTSYS，避免进程僵死； 59 行（注释）：mutex_lock为 “不可中断获取”，进程休眠时无法被信号唤醒，易导致死锁，实际开发中严禁使用；

3.2.3、设备写操作函数（86-107 行）

86 static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
87 {
88 int retvalue;
89 unsigned char databuf[1];
90 unsigned char ledstat;
91 struct gpioled_dev *dev = filp->private_data;
92
93 retvalue = copy_from_user(databuf, buf, cnt);
94 if(retvalue < 0) {
95 printk("kernel write failed!\\r\\n");
96 return -EFAULT;
97 }
98
99 ledstat = databuf[0];/* 获取状态值 */
100
101 if(ledstat == LEDON) {
102 gpio_set_value(dev->led_gpio, 0);/* 打开LED灯 */
103 } else if(ledstat == LEDOFF) {
104 gpio_set_value(dev->led_gpio, 1);/* 关闭LED灯 */
105 }
106 return 0;
107 }

91 行：从filp->private_data取出设备结构体指针； 93 行：copy_from_user将用户空间的控制指令（LED 亮 / 灭）拷贝到内核空间，是内核与用户空间数据交互的标准函数； 101-105 行：根据用户指令控制 GPIO 电平，实现 LED 亮灭；无需额外同步：因open函数已通过互斥体保证只有一个进程能进入，天然实现互斥访问。

3.2.4、设备释放函数（114-122 行）

114 static int led_release(struct inode *inode, struct file *filp)
115 {
116 struct gpioled_dev *dev = filp->private_data;
117
118 /* 释放互斥锁 */
119 mutex_unlock(&dev->lock);
120
121 return 0;
122 }

119 行（核心）：调用mutex_unlock释放互斥体：互斥体计数值恢复为 “可用”；内核自动唤醒等待该互斥体的休眠进程，使其获取互斥体并继续执行；对比信号量：mutex_unlock ≈ up，但互斥体禁止 “跨进程释放”（必须由持有者释放），降低死锁风险。

3.2.5驱动入口函数（138-201 行）

138 static int __init led_init(void)
139 {
140 int ret = 0;
141
142 /* 初始化互斥体 */
143 mutex_init(&gpioled.lock);
144
145 /* 设置LED所使用的GPIO */
146 /* 1、获取设备节点：gpioled */
147 gpioled.nd = of_find_node_by_path("/gpioled");
148 if(gpioled.nd == NULL) {
149 printk("gpioled node not find!\\r\\n");
150 return -EINVAL;
151 } else {
152 printk("gpioled node find!\\r\\n");
153 }
154
155 /* 2、获取设备树中的gpio属性，得到LED所使用的LED编号 */
156 gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio", 0);
157 if(gpioled.led_gpio < 0) {
158 printk("can't get led-gpio");
159 return -EINVAL;
160 }
161 printk("led-gpio num = %d\\r\\n", gpioled.led_gpio);
162
163 /* 3、设置GPIO1_IO03为输出，并且输出高电平，默认关闭LED灯 */
164 ret = gpio_direction_output(gpioled.led_gpio, 1);
165 if(ret < 0) {
166 printk("can't set gpio!\\r\\n");
167 }
168
169 /* 注册字符设备驱动 */
170 /* 1、创建设备号 */
171 if (gpioled.major) {/* 定义了设备号 */
172 gpioled.devid = MKDEV(gpioled.major, 0);
173 register_chrdev_region(gpioled.devid, GPIOLED_CNT, GPIOLED_NAME);
174 } else {/* 没有定义设备号 */
175 alloc_chrdev_region(&gpioled.devid, 0, GPIOLED_CNT, GPIOLED_NAME);/* 申请设备号 */
176 gpioled.major = MAJOR(gpioled.devid);/* 获取分配号的主设备号 */
177 gpioled.minor = MINOR(gpioled.devid);/* 获取分配号的次设备号 */
178 }
179 printk("gpioled major=%d,minor=%d\\r\\n",gpioled.major, gpioled.minor);
180
181 /* 2、初始化cdev */
182 gpioled.cdev.owner = THIS_MODULE;
183 cdev_init(&gpioled.cdev, &gpioled_fops);
184
185 /* 3、添加一个cdev */
186 cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_CNT);
187
188 /* 4、创建类 */
189 gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME);
190 if (IS_ERR(gpioled.class)) {
191 return PTR_ERR(gpioled.class);
192 }
193
194 /* 5、创建设备 */
195 gpioled.device = device_create(gpioled.class, NULL, gpioled.devid, NULL, GPIOLED_NAME);
196 if (IS_ERR(gpioled.device)) {
197 return PTR_ERR(gpioled.device);
198 }
199
200 return 0;
201 }

143 行（核心）：

mutex_init(&gpioled.lock)初始化互斥体，无参数（互斥体天然为互斥设计，无需设置计数值）； 147-167 行：设备树解析流程： of_find_node_by_path获取 LED 设备节点； of_get_named_gpio解析设备树中led-gpio属性，得到 GPIO 编号； gpio_direction_output配置 GPIO 为输出模式，默认高电平（LED 熄灭）； 169-198 行：字符设备驱动标准注册流程：创建设备号（静态注册 / 动态申请）；初始化cdev并添加到内核；创建类和设备节点，最终在/dev目录生成gpioled设备文件。

3.2.6、驱动出口函数（208-216 行）

208 static void __exit led_exit(void)
209 {
210 /* 注销字符设备驱动 */
211 cdev_del(&gpioled.cdev);/* 删除cdev */
212 unregister_chrdev_region(gpioled.devid, GPIOLED_CNT); /* 注销设备号 */
213
214 device_destroy(gpioled.class, gpioled.devid);
215 class_destroy(gpioled.class);
216 }

驱动卸载时的资源释放流程，与入口函数注册流程反向；互斥体无需手动释放：模块卸载时内核会自动清理互斥体资源。

3.3、测试APP编写

直接复用原子操作实验的atomicApp.c，仅重命名为mutexApp.c，核心逻辑不变：

#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"
/***************************************************************
Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
文件名: mutexApp.c
作者 : 左忠凯
版本 : V1.0
描述 : 互斥体测试APP，测试信号量能不能实现一次
只允许一个应用程序使用LED。
其他 : 无
使用方法：./mutexApp /dev/gpioled 0 关闭LED灯
./mutexApp /dev/gpioled 1 打开LED灯
论坛 : www.openedv.com
日志 : 初版V1.0 2019/1/30 左忠凯创建
***************************************************************/

#define LEDOFF 0
#define LEDON 1

/*
* @description: main主程序
* @param – argc : argv数组元素个数
* @param – argv : 具体参数
* @return : 0 成功;其他失败
*/
int main(int argc, char *argv[])
{
int fd, retvalue;
char *filename;
unsigned char cnt = 0;
unsigned char databuf[1];

if(argc != 3){
printf("Error Usage!\\r\\n");
return -1;
}

filename = argv[1];

/* 打开beep驱动 */
fd = open(filename, O_RDWR);
if(fd < 0){
printf("file %s open failed!\\r\\n", argv[1]);
return -1;
}

databuf[0] = atoi(argv[2]);/* 要执行的操作：打开或关闭 */

/* 向/dev/gpioled文件写入数据 */
retvalue = write(fd, databuf, sizeof(databuf));
if(retvalue < 0){
printf("LED Control Failed!\\r\\n");
close(fd);
return -1;
}

/* 模拟占用25S LED */
while(1) {
sleep(5);
cnt++;
printf("App running times:%d\\r\\n", cnt);
if(cnt >= 5) break;
}

printf("App running finished!\\r\\n");
retvalue = close(fd); /* 关闭文件 */
if(retvalue < 0){
printf("file %s close failed!\\r\\n", argv[1]);
return -1;
}
return 0;
}

向 LED 驱动发送亮 / 灭控制指令；

模拟对 LED 设备的长时间占用（25 秒），验证在占用期间其他应用无法打开设备；

占用结束后释放设备，验证其他应用可正常访问。

代码段功能说明

if(argc != 3)	参数校验：必须传入设备路径+控制指令（如./mutexApp /dev/gpioled 1），否则提示用法错误
fd = open(filename, O_RDWR)	打开/dev/gpioled设备文件：- 若当前无其他进程占用，驱动open函数获取互斥体成功，返回文件描述符；- 若已有进程占用，当前进程会休眠，直到前一个进程释放互斥体
databuf[0] = atoi(argv[2])	将用户传入的字符串指令（"0"/"1"）转为数字，作为控制 LED 的参数
write(fd, databuf, sizeof(databuf))	向驱动写入控制指令，驱动write函数接收后控制 GPIO 电平
while(1) { sleep(5); cnt++; … }	核心测试逻辑：- 每 5 秒打印一次运行次数，总共运行 25 秒；- 这段时间内，当前进程一直持有互斥体，其他进程无法打开 LED 设备；- 模拟 “长时间占用硬件资源” 的真实场景
close(fd)	关闭设备文件：触发驱动release函数，释放互斥体，其他进程可获取并访问 LED

四、运行测试

4.1、编译驱动程序和测试 APP

编写 Makefile 文件，本次实验的 Makefile 文件和之前的led实验基本一样，只是将 obj-m 变量的值改为mutex.o，Makefile 内容如下所示：

KERNELDIR := /home/duan/linux/linux-imx-rel_imx_4.1.15_2.1.1_ga_alientek_v2.2
CURRENT_PATH := $(shell pwd)

obj-m := mutex.o

build: kernel_modules

kernel_modules:
$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules
clean:
$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean

第 4 行，设置 obj-m 变量的值为mutex.o。

输入如下命令编译出驱动模块文件：

make -j32

编译成功以后就会生成一个名为“mutex.ko”的驱动模块文件。

编译测试 APP

输入如下命令编译测试试mutexApp.c这个测试程序：

arm-linux-gnueabihf-gcc mutexApp.c-o mutexApp

4.2、运行测试

将上一小节编译出来的mutex.ko 和 mutexApp这两个文件拷贝到 rootfs/lib/modules/4.1.15 目录中。

sudo cp mutex.ko/home/duan/linux/nfs/rootfs/lib/modules/4.1.15/ -f

sudo cp mutexApp /home/duan/linux/nfs/rootfs/lib/modules/4.1.15/ -f

进入到目录 lib/modules/4.1.15 中，输入如下命令加载mutex.ko驱动模块：

depmod //第一次加载驱动的时候需要运行此命令
modprobe mutex.ko//加载驱动

驱动加载成功以后会在终端中输出一些信息，如下图所示：

驱动加载成功以后就可以使用mutexApp 软件测试驱动是否工作正常。方便和上一期博客信号量实验是一样的。

如果要卸载驱动的话输入如下命令即可：

rmmod mutex.ko

总结

互斥体是 Linux 驱动中处理进程间互斥的 “最优解”，本期博客完成了驱动 + APP 实战。

ARM Linux 驱动开发篇--- Linux 并发与竞争实验（互斥体实现 LED 设备互斥访问）--- Ubuntu20.04互斥体实验

前言
