现代智能汽车系统——CAN网络5

本文系统介绍了CAN总线的基础知识、报文设计、信号定义、多网络架构以及开发实践。主要内容包括：

文章提供了8周系统学习路线，涵盖从基础到高级的CAN知识体系，并附有快速参考表与常见问题解答，适合汽车电子工程师系统学习CAN总线技术。

CAN总线完整学习框架

第一部分：CAN基础知识

第一章：CAN总线概述

1.1 什么是CAN？

CAN（Controller Area Network，控制器局域网） 是由德国博世（Bosch）公司在1986年开发的一种串行通信协议，最初用于汽车内部电子控制单元（ECU）之间的通信。

核心特点：

• 🚗 多主机：任何节点都可以发起通信
• 🔄 广播式：一个节点发送，所有节点接收
• ⚡ 实时性强：基于优先级的仲裁机制
• 🛡️ 可靠性高：强大的错误检测和处理机制
• 💰 成本低：仅需双绞线，布线简单

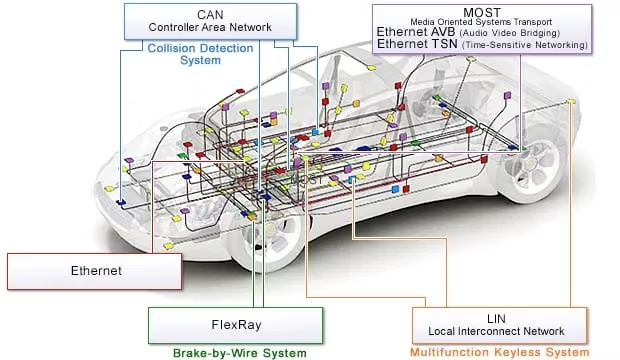

1.2 CAN总线的应用领域

1.3 CAN标准演进

CAN 2.0A (1991) → 标准帧 (11位ID)
CAN 2.0B (1995) → 扩展帧 (29位ID)
CAN FD (2012) → 灵活数据速率
CAN XL (2023) → 超长数据帧

第二章：物理层基础

2.1 总线拓扑

线性总线结构：

120Ω 120Ω
终端电阻 │ │ 终端电阻
│ │
─────┴──────┬──────┬──────┬──────┬─────────┴─────
CAN_H │ │ │ │ CAN_H
│ │ │ │
CAN_L ─┘ ECU1 ECU2 ECU3 CAN_L

最大节点数：理论无限，实际30-100个
最大线长：取决于波特率

2.2 电平与信号

差分信号：CAN_H 和 CAN_L

仲裁规则：显性覆盖隐性

节点A发送：隐性(1)
节点B发送：显性(0) ← 胜出
总线实际：显性(0)

2.3 波特率与距离

速率与距离关系：

• 速率越高 → 距离越短（信号衰减）
• 距离越长 → 需要降低速率

第三章：CAN报文帧格式

3.1 CAN标准数据帧结构（重点）⭐⭐⭐⭐⭐

完整帧结构图：

┌─────────────────────────────────────────────────────────────────┐
│ CAN标准数据帧 (最多130位) │
├──────────┬─────────┬────────┬──────┬─────┬─────┬─────┬──────────┤
│ 帧起始 SOF │ 仲裁场 │ 控制场 │ 数据场 │ CRC场│ ACK场│ EOF │ 帧间隔IFS │
│ 1位 │ 12位 │ 6位 │ 0-64位│ 16位│ 2位│ 7位 │ 3位 │
└──────────┴─────────┴────────┴──────┴─────┴─────┴─────┴──────────┘

3.2 各字段详细解析

字段1：帧起始（SOF – Start of Frame）

• 长度：1位
• 值：显性电平（0）
• 作用：
  • 标志一帧的开始
  • 所有节点同步总线时钟
  • 唤醒处于空闲状态的节点

字段2：仲裁场（Arbitration Field）

标准格式共12位 = 11位ID + 1位RTR

2.1 标识符（Identifier，11位）

• 作用：决定报文优先级（数值越小，优先级越高）
• 范围：0x000（最高优先级）~ 0x7FF（最低优先级）
• 实例：

  ID = 0x123 (二进制: 00100100011)
  优先级高于 ID = 0x456

常见汽车CAN ID分配：

2.2 RTR位（Remote Transmission Request）

• 长度：1位
• 值：
  • 0（显性）：数据帧
  • 1（隐性）：远程帧（请求数据）

字段3：控制场（Control Field）

共6位 = IDE(1) + r0(1) + DLC(4)

3.1 IDE位（Identifier Extension）

• 0：标准帧（11位ID）
• 1：扩展帧（29位ID）

3.2 r0位（保留位）

• 值：必须为0（显性）
• 作用：预留给未来协议扩展

3.3 DLC（Data Length Code，数据长度码）

• 长度：4位
• 值：0-8
• 作用：指示数据场字节数

DLC二进制 十进制 数据字节数
0000 0 0字节
0001 1 1字节
…
1000 8 8字节
1001-1111 保留/非法

注意：CAN FD可以支持更多字节（12/16/20/24/32/48/64字节）

字段4：数据场（Data Field）

• 长度：0-8字节（0-64位）
• 作用：承载实际传输的数据
• 字节顺序：通常采用大端序（Big-Endian）

示例：发动机转速报文

ID: 0x201
DLC: 8
数据: 0C 80 1F 40 00 00 00 00

解析：
字节0-1: 0C80 (大端) = 3200 RPM
字节2-3: 1F40 (大端) = 8000 (节气门开度×100)
字节4-7: 保留

字段5：CRC场（Cyclic Redundancy Check）

共16位 = CRC序列(15) + CRC界定符(1)

5.1 CRC序列（15位）

• 作用：错误检测
• 计算：对SOF到数据场末尾的所有位进行CRC-15计算
• 多项式：x^15 + x^14 + x^10 + x^8 + x^7 + x^4 + x^3 + 1

5.2 CRC界定符（1位）

• 值：1（隐性）
• 作用：分隔CRC序列和ACK场

错误检测能力：

• ✅ 检测所有单比特错误
• ✅ 检测所有双比特错误
• ✅ 检测所有奇数个比特错误
• ✅ 检测所有突发长度≤15的错误

字段6：ACK场（Acknowledgment Field）

共2位 = ACK槽(1) + ACK界定符(1)

6.1 ACK槽（1位）

• 发送节点：发送隐性位（1）
• 接收节点：收到正确后，覆盖为显性位（0）
• 作用：确认至少有一个节点正确接收

工作原理：

发送节点：发送隐性(1)
↓
接收节点：覆盖显性(0) ← 表示收到
↓
发送节点：检测到显性(0) → 发送成功

6.2 ACK界定符（1位）

• 值：1（隐性）
• 作用：标志ACK场结束

字段7：帧结束（EOF – End of Frame）

• 长度：7位
• 值：全为隐性（1111111）
• 作用：标志一帧的结束

字段8：帧间隔（IFS – Interframe Space）

• 长度：3位（最少）
• 值：全为隐性（111）
• 作用：
  • 分隔连续的帧
  • 给节点处理时间
  • 错误节点在此期间不能发送

3.3 扩展帧格式

扩展帧ID（29位）：

• 结构：基本ID(11位) + SRR(1位) + IDE(1位) + 扩展ID(18位) + r1(1位)
• 总ID范围：0x00000000 – 0x1FFFFFFF
• 可用ID数量：536,870,912个
• 应用：J1939协议、CANopen、现代汽车网络

29位扩展ID结构（J1939为例）：

29位ID = 优先级(3) + 保留(1) + 数据页(1) + PDU格式(8) + PDU特定(8) + 源地址(8)

示例：0x0CF00400
二进制：00001100 11110000 00000100 00000000
───┬─── ──┬──┬── ──┬───── ──┬─────
│ │ │ │ │
优先级 R DP PF PS SA
3 0 0 0xF0 0x04 0x00

第四章：仲裁机制

4.1 什么是仲裁？

当多个节点同时发送时，CAN通过 非破坏性位仲裁 决定谁优先。

4.2 仲裁过程

规则：ID值越小，优先级越高

示例：3个节点同时发送

位序号： 10 9 8 7 6 5 4 3 2 1 0 RTR
节点A: 0 0 1 0 0 1 0 0 0 1 1 0 (ID=0x123)
节点B: 0 0 1 0 0 1 0 1 1 0 0 0 (ID=0x12C)
节点C: 0 0 1 0 0 0 1 0 0 0 1 0 (ID=0x111)
↓ ↓ ↓ ↓ ↓ ↓
总线实际: 0 0 1 0 0 0 …
↑
节点A、B检测到总线为0，但自己发送1
退出竞争，停止发送

结果：节点C胜出（ID=0x111最小）

关键点：

4.3 优先级设计原则

汽车CAN网络示例：

0x001 – 发动机紧急停机请求 （最高优先级）
0x100 – ABS激活信号
0x200 – 发动机转速
0x300 – 车速
0x400 – 空调状态
0x7FF – 诊断响应 （最低优先级）

设计建议：

• ✅ 安全关键信号 → 低ID
• ✅ 实时性要求高 → 低ID
• ✅ 信息类数据 → 高ID
• ✅ 诊断数据 → 最高ID

第五章：错误检测机制

5.1 五种错误类型

5.2 位填充（Bit Stuffing）

规则：连续5个相同位后，自动插入1个相反位

示例：

原始数据: 1 1 1 1 1 0 0 0 0 0 0
↓插入 ↓插入
填充后: 1 1 1 1 1 0 0 0 0 0 0 1

解释：
– 5个1后插入0
– 6个0后插入1

作用：

• 保证足够的电平跳变
• 便于时钟同步
• 防止总线长时间保持同一电平

应用范围：

• ✅ SOF到CRC序列
• ❌ CRC界定符到EOF（不填充）

5.3 错误帧格式

当节点检测到错误时，立即发送错误帧：

┌─────────────────────────────────┐
│ 错误帧 │
├──────────────┬──────────────────┤
│ 错误标志 │ 错误界定符 │
│ 6-12位 │ 8位隐性 │
└──────────────┴──────────────────┘

错误标志：

• 主动错误：6个连续显性位（违反位填充规则）
• 被动错误：6个连续隐性位

后果：

• 当前帧被破坏
• 所有节点丢弃该帧
• 发送节点稍后自动重传

5.4 错误计数与节点状态

每个CAN节点维护两个计数器：

发送错误计数器（TEC）

• 发送失败 → +8
• 发送成功 → -1

接收错误计数器（REC）

• 接收失败 → +1
• 接收成功 → -1

节点状态机：

TEC≤127 && REC≤127
┌─────────────────────────┐
│ 主动错误状态 │
│ (Error Active) │
└─────────────────────────┘
│
TEC或REC >127
↓
┌─────────────────────────┐
│ 被动错误状态 │
│ (Error Passive) │
└─────────────────────────┘
│
TEC >255
↓
┌─────────────────────────┐
│ 总线关闭状态 │
│ (Bus Off) │
└─────────────────────────┘

状态说明：

5.5 位定时

位时间划分：

┌────┬────┬─────┬──────┐
│同步段│传播段│相位段1│相位段2│
│1TQ │1-8TQ│1-8TQ │1-8TQ │
└────┴────┴─────┴──────┘
↑ 采样点

TQ = Time Quantum(时间量子)

典型配置(500Kbps)：

位时间 = 2μs
TQ = 0.125μs
1位 = 16TQ

SS = 1TQ
PTS = 2TQ
PH1 = 5TQ
PH2 = 8TQ
采样点 = 50%

第二部分：报文与信号设计

第六章：报文ID设计

6.1 ID的完整含义

完整理解：

ID = 网络标识 + 功能域标识 + 内容标识 + 优先级

6.2 多CAN网络架构

实际车辆中的多CAN网络：

text

整车CAN网络拓扑
│
├── 动力CAN (Powertrain CAN)
│ ├── 波特率: 500 Kbps
│ ├── 节点: ECM, TCM, BMS, MCU
│ └── ID范围: 0x000-0x3FF
│
├── 底盘CAN (Chassis CAN)
│ ├── 波特率: 500 Kbps
│ ├── 节点: ABS, ESP, EPS
│ └── ID范围: 0x000-0x3FF
│
├── 车身CAN (Body CAN)
│ ├── 波特率: 125 Kbps
│ ├── 节点: BCM, PEPS, 车门模块
│ └── ID范围: 0x000-0x5FF
│
├── 座舱CAN (Cockpit CAN)
│ ├── 波特率: 500 Kbps
│ ├── 节点: IVI, IC, HUD, ADAS
│ └── ID范围: 0x000-0x4FF
│
└── 诊断CAN (Diagnostic CAN)
├── 波特率: 500 Kbps
├── 节点: 所有ECU
└── ID范围: 0x700-0x7FF

6.3 ID分配策略

优先级导向分配：

功能域分组示例：

text

动力CAN:
0x100-0x1FF: BMS(电池管理)
0x200-0x2FF: MCU(电机控制)
0x300-0x3FF: VCU(整车控制)
0x400-0x4FF: OBC/DCDC(充电/电源)

车身CAN:
0x100-0x1FF: BCM(车身控制)
0x200-0x2FF: 车门/车窗
0x300-0x3FF: 座椅
0x400-0x4FF: 空调
0x500-0x5FF: 灯光

6.4 CAN网络标识方法

方法一：通过报文属性标识（推荐）⭐⭐⭐⭐⭐

在Excel Matrix中增加"CAN网络"列：

优点：

• ✅ 直观清晰
• ✅ 便于人工查看
• ✅ 易于管理维护

方法二：通过报文命名前缀（辅助方法）⭐⭐⭐⭐

命名规范：

text

格式: [网络缩写]_[发送者]_[序号]_[功能描述]

示例:
PT_BMS_1_Voltage_Current (Powertrain CAN)
PT_MCU_1_Motor_Status (Powertrain CAN)
BODY_BCM_1_Door_Status (Body CAN)
CHAS_ABS_1_Wheel_Speed (Chassis CAN)
COCK_IC_1_Display_Request (Cockpit CAN)

网络缩写标准：

第七章：报文属性定义

7.1 报文核心属性列表

完整报文定义表结构：

7.2 DLC（数据长度码）

定义： 报文数据场的字节数

取值范围：

text

CAN 2.0: 0-8 字节
CAN FD: 0-8, 12, 16, 20, 24, 32, 48, 64 字节

DLC编码(CAN FD)：
0-8: 实际字节数
9: 12字节
10: 16字节
11: 20字节
12: 24字节
13: 32字节
14: 48字节
15: 64字节

设计原则：

text

✅ 够用即可，避免浪费
✅ 考虑未来扩展，预留1-2字节
❌ 不要为了"好看"统一用8字节

7.3 周期（Cycle Time）

定义： 报文发送的时间间隔，单位：毫秒(ms)

典型值：

text

实时控制回路： 5-20ms (如电机控制、制动)
状态监控： 50-100ms (如温度、压力)
慢速状态： 500-1000ms (如门窗状态)
事件触发： 0 (按需发送)

设计原则：

text

安全相关： ≤20ms
实时性要求高： ≤50ms
一般状态信息： 100-500ms
慢变量： ≥1000ms

公式：
周期 ≤ 1/(2×最快变化频率) [奈奎斯特采样定理]

7.4 发送类型（Send Type）

示例：

text

周期发送 (Cyclic)：
– 电池电压：每10ms发送
– 车速：每20ms发送

事件触发 (Event)：
– 故障码：故障发生时立即发送
– 诊断响应：收到请求后发送

周期+事件 (Cyclic + Event)：
– 档位信号：
* 正常：100ms周期发送
* 档位切换时：立即发送

7.5 ASIL等级

定义： Automotive Safety Integrity Level (汽车安全完整性等级)，来自ISO 26262标准

等级划分：

ASIL等级对Matrix的影响：

text

ASIL-D 报文要求：
✅ 必须有安全机制(CRC+AliveCounter或E2E)
✅ 周期≤20ms
✅ 超时监控≤3×周期
✅ 发送确认机制
✅ 完整的故障检测覆盖

7.6 安全机制

常用机制：

E2E (End-to-End) 保护配置文件：

text

E2E Profile 01 (最常用)：
– CRC: 8位
– Counter: 4位
– DataID: 16位(隐含)
开销：12位

适用：ASIL-D，数据长度≤8字节

字节布局示例：
Byte0: [Counter(4bit)] [CRC(4bit高位)]
Byte1: [CRC(4bit低位)] [Data…]

第八章：信号定义

8.1 信号属性全集

完整信号定义表结构：

物理值计算公式：

text

物理值 = 原始值 × 分辨率 + 偏移量

Physical_Value = Raw_Value × Factor + Offset

8.2 起始位（Start Bit / Offset）

定义： 信号在报文数据场中的起始位位置

Intel格式（小端，推荐）：

text

Byte 0: Bit 7 6 5 4 3 2 1 0
Byte 1: Bit 15 14 13 12 11 10 9 8
Byte 2: Bit 23 22 21 20 19 18 17 16

特点: 低字节在前，低位在右

Motorola格式（大端）：

text

Byte 0: Bit 0 1 2 3 4 5 6 7
Byte 1: Bit 8 9 10 11 12 13 14 15

特点: 高字节在前，高位在左

设计建议：

• ✅ 新项目统一用Intel
• ✅ 信号尽量字节对齐（起始位=0,8,16,24…）
• ✅ 同一报文内信号连续排列，无间隙
• ❌ 避免不必要的跨字节信号

8.3 位长度（Bit Length）

常用长度：

长度选择原则：

text

公式：
所需位数 = ceil(log2((最大值-最小值)/分辨率 + 1))

示例：电池电压
范围：0-1000V
分辨率：0.1V
数据点数：(1000-0)/0.1 + 1 = 10001
所需位数：log2(10001) = 13.29 → 14位

但实际选择16位（2字节），原因：
✅ 字节对齐
✅ 有扩展余量
✅ 便于处理

8.4 字节序（Byte Order）

Intel (Little Endian，小端序)：

text

特点：低字节存储在低地址

示例：数值0x1234存储为
内存地址： [低地址] [高地址]
存储内容： 0x34 0x12

优点：
✅ 现代处理器(x86/ARM)原生支持
✅ 主流车厂采用

示例代码：
uint16_t value = 0x1234;
uint8_t data[2];
memcpy(data, &value, 2);
// data[0] = 0x34 (低字节)
// data[1] = 0x12 (高字节)

Motorola (Big Endian，大端序)：

text

特点：高字节存储在低地址

示例：数值0x1234存储为
内存地址： [低地址] [高地址]
存储内容： 0x12 0x34

优点：
✅ 符合人类阅读习惯
✅ J1939等协议采用

示例代码：
uint16_t value = 0x1234;
uint8_t data[2];
data[0] = (value >> 8) & 0xFF; // 0x12
data[1] = value & 0xFF; // 0x34

选择建议：

text

新项目： 推荐Intel（主流）
商用车(J1939)： 必须Motorola
混合网络： 禁止！必须统一

8.5 值类型（Value Type）

设计建议：

text

✅ 优先使用Unsigned/Signed整数 + 因子/偏移
原因：效率高、确定性好、便于调试

❌ 尽量避免浮点数
原因：
– 不同平台可能有差异
– 无法直接用CAN工具查看
– 效率低

8.6 分辨率/因子（Resolution/Factor）

定义： 原始值转换为物理值的乘数

因子选择原则：

text

1. 精度够用即可
车速：0.01 km/h
电压：0.1 V

2. 优先选择2的幂次(便于位运算)
推荐：0.001, 0.125, 0.25, 0.5, 1, 2, 4, 8…
避免：0.3, 0.7等(浮点运算误差)

3. 参考行业惯例
温度：1°C或0.1°C
电压：0.1V或0.01V
电流：0.1A
转速：1rpm

典型因子表：

8.7 偏移量（Offset）

定义： 原始值转换为物理值的加数

主要用途：

text

1. 支持负值范围
原始值(无符号) + 偏移 → 物理值(可为负)

2. 调整零点
传感器输出不从0开始

3. 扩展范围
在有限位数下表示更大范围

示例1：电池电流

text

需求：
– 放电最大: 1000A (负值)
– 充电最大: 500A (正值)
– 精度: 0.1A

优化方案（使用偏移）：
– 长度: 16位无符号
– 因子: 0.1
– 偏移: -1000
– 原始值范围: 0~15000
– 物理范围: -1000~500 A ✅

计算：
放电1000A: Raw = (-1000 – (-1000)) / 0.1 = 0
充电500A: Raw = (500 – (-1000)) / 0.1 = 15000

示例2：温度

text

需求：覆盖 -40°C ~ 215°C

方案：
– 长度: 8位无符号
– 因子: 1
– 偏移: -40
– 原始值: 0~255
– 物理范围: -40~215°C ✅

计算：
-40°C: Raw = (-40 – (-40)) / 1 = 0
25°C: Raw = (25 – (-40)) / 1 = 65
215°C: Raw = (215 – (-40)) / 1 = 255

8.8 最小值/最大值

定义： 信号的物理值有效范围

设计原则：

text

理论最大值 = ((2^BitLength – 1) × Factor) + Offset

但定义的最大值可以 ≤ 理论最大值

原因：
– 物理限制
– 安全考虑
– 传感器量程

示例：

text

信号：Pack_Voltage
– 长度: 16位
– 因子: 0.1
– 偏移: 0
– 值类型: 无符号

理论范围：
最大 = (2^16 – 1) × 0.1 + 0 = 6553.5 V

定义范围：
最小值: 0 V
最大值: 800 V (实际系统额定750V，留余量)

无效值: 0xFFFF (6553.5 V) → 超出定义范围，表示信号无效

8.9 单位（Unit）

标准单位表：

8.10 初始值（Initial Value）

定义： ECU上电或报文首次发送时的默认值

设计原则：

text

1. 选择安全状态
制动踏板：0% (未踩)
加速踏板：0% (未踩)

2. 选择合理状态
SOC：50% (避免过充/过放报警)
温度：25°C (常温)

3. 避免触发故障
不要选择会触发报警的值

第三部分：CAN Matrix设计

第九章：CAN Matrix概述

9.1 什么是CAN Matrix？

定义：

text

CAN Matrix = 完整的CAN网络描述文档
包含: 节点 + 报文 + 信号 + 关系

三层结构：

text

CAN网络
├── 节点层(Nodes)
│ ├── ECU1, ECU2, ECU3…
│
├── 报文层(Messages)
│ ├── Message1 (ID, 周期, 发送者, CAN网络)
│ └── Message2
│
└── 信号层(Signals)
├── Signal1 (起始位, 长度, 因子…)
└── Signal2

9.2 Matrix表现形式

最常用组合：Excel（沟通） + DBC（工具）

第十章：Excel Matrix设计

10.1 完整Excel结构

推荐的Sheet划分：

• Sheet 1: 网络配置

  • 项目信息、版本、日期
  • CAN网络列表及参数
  • 节点统计、报文统计

• Sheet 2: 节点列表 (Node List)

  • 节点名称、缩写、功能描述
  • 硬件版本、软件版本、供应商

• Sheet 3: 报文列表 (Message List)

  • 报文ID、名称、CAN网络
  • DLC、周期、发送者、接收者
  • 网关路由、ASIL等级

• Sheet 4: 信号定义 (Signal Definition)

  • 信号名称、所属报文、CAN网络
  • 起始位、长度、字节序
  • 分辨率、偏移、范围、单位

• Sheet 5: 枚举值定义 (Value Tables)

  • 信号名称、值、含义

• Sheet 6: 总线负载分析

  • 按报文计算负载
  • 按网络汇总负载

• Sheet 7: 通信矩阵图

  • 节点间通信关系
  • 跨网络通信标注

• Sheet 8: 修订历史

  • 版本、日期、修改人、修改内容

10.2 Sheet 1: 网络配置

text

┌────────────────────────────────────────────────────┐
│ 项目名称: XX电动汽车CAN网络 │
│ 版本: V1.2 │
│ 日期: 2025-01-15 │
│ 作者: 系统工程师 │
│────────────────────────────────────────────────────│
│ CAN网络列表: │
│ 1. Powertrain CAN – 500 Kbps – 采样点87.5% │
│ 2. Chassis CAN – 500 Kbps – 采样点87.5% │
│ 3. Body CAN – 125 Kbps – 采样点75% │
│ 4. Cockpit CAN – 500 Kbps – 采样点87.5% │
│────────────────────────────────────────────────────│
│ 统计信息: │
│ – 节点总数: 12 │
│ – 报文总数: 85 │
│ – 信号总数: 456 │
│ – 最高总线负载: 38.5% (Powertrain CAN) │
└────────────────────────────────────────────────────┘

10.3 Sheet 2: 节点列表

10.4 Sheet 3: 报文列表（完整版）

关键列说明：

• CAN网络：完整网络名称
• 网络缩写：用于报文命名
• 网关路由：
  • "No" = 不转发
  • "→Cockpit" = 转发到座舱CAN，ID不变
  • "→Cockpit(0x500)" = 转发到座舱CAN，ID映射为0x500

10.5 Sheet 4: 信号定义（完整版）

10.6 Sheet 6: 总线负载分析

负载计算公式：

text

单帧长度 = (47 + DLC×8) × 1.2 // 含20%位填充

帧/秒 = 1000 / 周期(ms)

位/秒 = 单帧长度 × 帧/秒

负载(%) = 位/秒 / 波特率 × 100%

第十一章：DBC文件详解

11.1 DBC文件结构

为每个CAN网络创建独立的DBC文件：

text

项目目录结构:
├── Powertrain_CAN.dbc
├── Chassis_CAN.dbc
├── Body_CAN.dbc
├── Cockpit_CAN.dbc
└── Gateway_Routing.txt (网关路由表)

11.2 DBC核心语法

基本结构：

dbc

VERSION ""

NS_ :
NS_DESC_
CM_
BA_DEF_
…

BS_:

BU_: 节点1 节点2 节点3

BO_ 报文ID 报文名称: DLC 发送节点
SG_ 信号名 : 起始位|长度@字节序符号 (因子,偏移) [最小|最大] "单位" 接收节点

CM_ BO_ 报文ID "报文注释";
CM_ SG_ 报文ID 信号名 "信号注释";

BA_DEF_ BO_ "GenMsgCycleTime" INT 0 10000;
BA_ "GenMsgCycleTime" BO_ 报文ID 周期值;

11.3 完整DBC示例（Powertrain_CAN.dbc）

dbc

VERSION ""

NS_ :
NS_DESC_
CM_
BA_DEF_
BA_
VAL_
CAT_DEF_
CAT_
FILTER
BA_DEF_DEF_
EV_DATA_
ENVVAR_DATA_
SGTYPE_
SGTYPE_VAL_
BA_DEF_SGTYPE_
BA_SGTYPE_
SIG_TYPE_REF_
VAL_TABLE_
SIG_GROUP_
SIG_VALTYPE_
SIGTYPE_VALTYPE_
BO_TX_BU_
BA_DEF_REL_
BA_REL_
BA_SGTYPE_REL_
SG_MUL_VAL_

BS_:

BU_: VCU BMS MCU OBC DCDC

VAL_TABLE_ Charge_Status 0 "Not_Charging" 1 "Charging" 2 "Complete" 3 "Fault" ;

BO_ 256 PT_BMS_1_Voltage_Current: 8 BMS
SG_ AliveCounter : 0|4@1+ (1,0) [0|15] "" VCU,MCU
SG_ CRC : 8|8@1+ (1,0) [0|255] "" VCU,MCU
SG_ Pack_Voltage : 16|16@1+ (0.1,0) [0|800] "V" VCU,MCU
SG_ Pack_Current : 32|16@1- (0.1,-1000) [-1000|1000] "A" VCU,MCU
SG_ Max_Cell_Voltage : 48|16@1+ (0.001,0) [0|5] "V" VCU

BO_ 257 PT_BMS_2_SOC_SOH: 8 BMS
SG_ SOC : 0|8@1+ (0.5,0) [0|100] "%" VCU
SG_ SOH : 8|8@1+ (0.5,0) [0|100] "%" VCU
SG_ Charge_Status : 16|2@1+ (1,0) [0|3] "" VCU
SG_ Fault_Level : 18|2@1+ (1,0) [0|3] "" VCU

BO_ 512 PT_MCU_1_Motor_Status: 8 MCU
SG_ Motor_Speed : 0|16@1- (1,-10000) [-10000|55535] "rpm" VCU
SG_ Motor_Torque : 16|16@1- (0.1,-500) [-500|6053.5] "Nm" VCU
SG_ Motor_Temp : 32|8@1+ (1,-40) [-40|215] "°C" VCU

CM_ "Powertrain CAN Network – 动力CAN网络";

CM_ BU_ BMS "电池管理系统 – Battery Management System";
CM_ BU_ VCU "整车控制器 – Vehicle Control Unit";
CM_ BU_ MCU "电机控制器 – Motor Control Unit";

CM_ BO_ 256 "BMS核心数据，ASIL-D，10ms周期";
CM_ BO_ 257 "BMS状态信息，ASIL-B，100ms周期";
CM_ BO_ 512 "电机状态，ASIL-D，10ms周期";

CM_ SG_ 256 Pack_Voltage "电池组总电压，无效值:0xFFFF";
CM_ SG_ 256 Pack_Current "电池组总电流，负=放电，正=充电，无效值:0x8000";
CM_ SG_ 257 Charge_Status "充电状态，见枚举表";

BA_DEF_ "BusType" STRING ;
BA_DEF_ "Baudrate" INT 0 1000000;
BA_DEF_ BO_ "GenMsgCycleTime" INT 0 10000;
BA_DEF_ BO_ "GenMsgSendType" ENUM "Cyclic","Event","CyclicAndEvent";
BA_DEF_ BO_ "ASIL_Level" ENUM "QM","ASIL_A","ASIL_B","ASIL_C","ASIL_D";
BA_DEF_ SG_ "GenSigStartValue" FLOAT 0 100000000000;

BA_DEF_DEF_ "BusType" "CAN";
BA_DEF_DEF_ "Baudrate" 500000;
BA_DEF_DEF_ "GenMsgCycleTime" 0;
BA_DEF_DEF_ "GenMsgSendType" "Cyclic";
BA_DEF_DEF_ "ASIL_Level" "QM";
BA_DEF_DEF_ "GenSigStartValue" 0;

BA_ "BusType" "CAN";
BA_ "Baudrate" 500000;

BA_ "GenMsgCycleTime" BO_ 256 10;
BA_ "GenMsgSendType" BO_ 256 "Cyclic";
BA_ "ASIL_Level" BO_ 256 "ASIL_D";

BA_ "GenMsgCycleTime" BO_ 257 100;
BA_ "ASIL_Level" BO_ 257 "ASIL_B";

BA_ "GenMsgCycleTime" BO_ 512 10;
BA_ "ASIL_Level" BO_ 512 "ASIL_D";

BA_ "GenSigStartValue" SG_ 257 SOC 50;
BA_ "GenSigStartValue" SG_ 257 SOH 100;

VAL_ 257 Charge_Status 0 "Not_Charging" 1 "Charging" 2 "Complete" 3 "Fault" ;
VAL_ 257 Fault_Level 0 "Normal" 1 "Warning" 2 "Derate" 3 "Inhibit" ;

11.4 DBC关键语法详解

节点定义

dbc

BU_: 节点1 节点2 节点3

示例：
BU_: VCU BMS MCU IC

报文定义

dbc

BO_ 报文ID 报文名称: DLC 发送节点

示例：
BO_ 256 BMS_Voltage: 8 BMS
解释：ID=256(0x100), 名称=BMS_Voltage, 8字节, BMS发送

信号定义

dbc

SG_ 信号名 : 起始位|长度@字节序符号 (因子,偏移) [最小|最大] "单位" 接收节点

字节序符号：
1 = Intel (小端)
0 = Motorola (大端)

符号：
+ = 无符号
– = 有符号

示例：
SG_ Pack_Voltage : 16|16@1+ (0.1,0) [0|800] "V" VCU,MCU
解释：
– 起始位=16
– 长度=16位
– 字节序=Intel
– 无符号
– 因子=0.1，偏移=0
– 范围=[0, 800]
– 单位=V
– 接收者=VCU和MCU

第十二章：网关路由设计

12.1 网关在多CAN网络中的作用

网关功能：

text

┌─────────────┐
│ 中央网关 │
│ Gateway │
└──────┬──────┘
│
┌───┴───┬───────┬───────┐
│ │ │ │
PT_CAN BODY_CAN CHAS_CAN COCK_CAN

功能：
1. 报文路由转发
2. ID映射（避免冲突）
3. 协议转换
4. 总线隔离
5. 负载平衡

12.2 网关路由表设计

完整路由表（Gateway_Routing配置）：

转换规则说明：

• 直通：ID不变，数据不变，直接转发
• ID映射：更改目标ID（避免冲突），数据不变
• 数据转换：ID和数据都可能变化（少用）

12.3 网关软件实现

C

// 网关路由表定义
typedef struct {
CAN_Network_e src_network;
uint32_t src_id;
CAN_Network_e dst_network;
uint32_t dst_id; // 如果与src_id不同，则进行ID映射
bool enabled;
} GW_RouteEntry_t;

// 路由表
const GW_RouteEntry_t g_gateway_routes[] = {
// 源网络 源ID 目标网络 目标ID 使能
{CAN_NETWORK_PT, 0x100, CAN_NETWORK_COCK, 0x100, true}, // 直通
{CAN_NETWORK_PT, 0x101, CAN_NETWORK_COCK, 0x101, true}, // 直通
{CAN_NETWORK_PT, 0x200, CAN_NETWORK_COCK, 0x200, true}, // 直通
{CAN_NETWORK_BODY, 0x100, CAN_NETWORK_COCK, 0x500, true}, // ID映射!
{CAN_NETWORK_BODY, 0x200, CAN_NETWORK_PT, 0x600, true}, // ID映射!
{CAN_NETWORK_COCK, 0x400, CAN_NETWORK_PT, 0x700, true}, // ID映射!
};

#define ROUTE_TABLE_SIZE (sizeof(g_gateway_routes) / sizeof(GW_RouteEntry_t))

/**
* @brief 网关路由处理
*/
void Gateway_Route(CAN_Network_e src_network, CAN_RxMessage_t *rx_msg) {
for (int i = 0; i < ROUTE_TABLE_SIZE; i++) {
GW_RouteEntry_t *route = &g_gateway_routes[i];

// 匹配路由条目
if (route->src_network == src_network &&
route->src_id == rx_msg->id &&
route->enabled) {

// 转发到目标网络
uint32_t tx_id = route->dst_id; // 可能是映射后的新ID

CAN_Transmit(route->dst_network, tx_id, rx_msg->data, rx_msg->dlc);

printf("[GATEWAY] Route: %s(0x%03X) -> %s(0x%03X)\\n",
g_can_networks[src_network].name, rx_msg->id,
g_can_networks[route->dst_network].name, tx_id);

// 统计
g_gateway_stats[i].routed_count++;
}
}
}

/**
* @brief 网关主任务
*/
void Gateway_Task(void) {
CAN_RxMessage_t rx_msg;

// 轮询所有CAN网络
for (CAN_Network_e net = 0; net < CAN_NETWORK_MAX; net++) {
if (CAN_Receive(net, &rx_msg) == 0) {
// 接收成功，进行路由
Gateway_Route(net, &rx_msg);
}
}
}

第四部分：高级应用

第十三章：CAN FD

13.1 CAN FD vs CAN 2.0

13.2 CAN FD数据长度码（DLC）

13.3 CAN FD应用场景

• ✅ 高清摄像头数据传输（ADAS）
• ✅ 激光雷达点云数据
• ✅ OTA软件升级
• ✅ 高速诊断
• ✅ 网关数据转发

第十四章：诊断协议

14.1 OBD-II / UDS ID分配

text

功能寻址:
0x7DF – 广播请求(所有ECU)

物理寻址(请求):
0x7E0 – 发动机ECU
0x7E1 – 变速箱ECU
0x7E2 – ABS ECU
…

物理寻址(响应):
0x7E8 – 发动机响应 (0x7E0 + 0x08)
0x7E9 – 变速箱响应
…

14.2 示例：读取发动机转速

text

请求: 0x7E0: [02 01 0C 00 00 00 00 00]
Byte0: 02 (后续字节数)
Byte1: 01 (服务模式-当前数据)
Byte2: 0C (PID-发动机转速)

响应: 0x7E8: [04 41 0C 1F 40 00 00 00]
Byte0: 04
Byte1: 41 (0x40+0x01=肯定响应)
Byte2: 0C (PID)
Byte3-4: 1F 40

转速 = (0x1F×256 + 0x40) / 4 = 2000 rpm

第十五章：MCU-less架构

15.1 概念

去微控制器方案的核心思想：

• 将原本散布在各边缘设备中的控制逻辑上收
• 统一交由算力更强的区域控制器管理
• 通过高速以太网或优化总线直接控制

15.2 三种技术路线

路线一：UART over CAN（TI, 英飞凌）

• 低成本
• 复用现有CAN物理层
• 适合车灯等应用

路线二：10BASE-T1S以太网（安森美, ADI）

• 高性能
• E2B硬件解析
• 支持TSN同步

路线三：CAN FD Light（ST）

• 精简协议
• 主从拓扑
• 保留CAN稳健性

15.3 优势

• ✅ 降低BOM成本
• ✅ 简化软件维护
• ✅ 支持OTA升级
• ✅ 软件定义硬件

第五部分：软件开发

第十六章：开发工具

16.1 硬件工具

16.2 软件工具

Windows：

• PCAN-View (免费)
• Busmaster (开源)
• CANoe/CANalyzer (商业)

Linux：

Bash

# 安装can-utils
sudo apt install can-utils

# 显示报文
candump can0

# 发送报文
cansend can0 123#1122334455667788

# 回放
canplayer -I log.txt

16.3 Python开发

Python

import can

# 连接
bus = can.interface.Bus(channel='can0', bustype='socketcan')

# 发送
msg = can.Message(
arbitration_id=0x123,
data=[0x11, 0x22, 0x33],
is_extended_id=False
)
bus.send(msg)

# 接收
message = bus.recv()
print(f"ID: {hex(message.arbitration_id)}, Data: {message.data.hex()}")

第十七章：驱动开发

17.1 STM32 HAL示例

C

// 初始化
CAN_HandleTypeDef hcan;
hcan.Instance = CAN1;
hcan.Init.Mode = CAN_MODE_NORMAL;
hcan.Init.Prescaler = 16;
hcan.Init.TimeSeg1 = CAN_BS1_13TQ;
hcan.Init.TimeSeg2 = CAN_BS2_2TQ;
HAL_CAN_Init(&hcan);

// 配置过滤器
CAN_FilterTypeDef filter;
filter.FilterIdHigh = 0x100 << 5;
filter.FilterIdLow = 0;
filter.FilterMaskIdHigh = 0x700 << 5;
filter.FilterMaskIdLow = 0;
filter.FilterMode = CAN_FILTERMODE_IDMASK;
HAL_CAN_ConfigFilter(&hcan, &filter);

// 发送
CAN_TxHeaderTypeDef TxHeader;
uint8_t TxData[8] = {0x11, 0x22, 0x33};
uint32_t TxMailbox;

TxHeader.StdId = 0x123;
TxHeader.DLC = 3;
TxHeader.IDE = CAN_ID_STD;
TxHeader.RTR = CAN_RTR_DATA;
HAL_CAN_AddTxMessage(&hcan, &TxHeader, TxData, &TxMailbox);

// 接收
CAN_RxHeaderTypeDef RxHeader;
uint8_t RxData[8];
HAL_CAN_GetRxMessage(&hcan, CAN_RX_FIFO0, &RxHeader, RxData);

17.2 多CAN网络管理

C

// CAN网络定义
typedef enum {
CAN_NETWORK_POWERTRAIN = 0,
CAN_NETWORK_BODY = 1,
CAN_NETWORK_COCKPIT = 2,
CAN_NETWORK_MAX
} CAN_Network_e;

// 网络配置
typedef struct {
CAN_Network_e network_id;
const char* name;
uint32_t bitrate;
CAN_HandleTypeDef* hcan;
} CAN_NetworkConfig_t;

// 全局配置
const CAN_NetworkConfig_t g_can_networks[CAN_NETWORK_MAX] = {
{CAN_NETWORK_POWERTRAIN, "PT_CAN", 500000, &hcan1},
{CAN_NETWORK_BODY, "BODY_CAN", 125000, &hcan2},
{CAN_NETWORK_COCKPIT, "COCK_CAN", 500000, &hcan3},
};

/**
* @brief 发送CAN报文（指定网络）
*/
int CAN_Transmit(CAN_Network_e network, uint32_t id, uint8_t *data, uint8_t dlc) {
if (network >= CAN_NETWORK_MAX) {
return -1;
}

CAN_HandleTypeDef *hcan = g_can_networks[network].hcan;

CAN_TxHeaderTypeDef TxHeader;
uint32_t TxMailbox;

TxHeader.StdId = id;
TxHeader.DLC = dlc;
TxHeader.IDE = CAN_ID_STD;
TxHeader.RTR = CAN_RTR_DATA;

if (HAL_CAN_AddTxMessage(hcan, &TxHeader, data, &TxMailbox) != HAL_OK) {
return -2;
}

printf("[TX] Network=%s, ID=0x%03X, DLC=%d\\n",
g_can_networks[network].name, id, dlc);

return 0;
}

第六部分：实战项目

第十八章：完整项目案例

18.1 项目背景

项目：某纯电动乘用车CAN网络
需求：

• 节点：12个（VCU, BMS, MCU, OBC, DCDC, IC, AC, BCM, PEPS, ABS, ESP, GW）
• CAN网络：4个（PT, BODY, CHAS, COCK）
• 报文：85个
• 波特率：500Kbps / 125Kbps
• 目标总线负载：< 40%

18.2 网络拓扑

text

┌──────────────┐
│ 中央网关GW │
└──────┬───────┘
│
┌────────────────┼────────────────┬───────────┐
│ │ │ │
┌─────▼─────┐ ┌─────▼─────┐ ┌─────▼─────┐ ┌──▼────┐
│动力CAN │ │车身CAN │ │座舱CAN │ │底盘CAN │
│500 Kbps │ │125 Kbps │ │500 Kbps │ │500Kbps│
└─────┬─────┘ └─────┬─────┘ └─────┬─────┘ └───┬───┘
│ │ │ │
┌─────┴─────┐ ┌─────┴─────┐ ┌─────┴─────┐ ┌───┴───┐
│VCU │ │BCM │ │IC │ │ABS │
│BMS │ │PEPS │ │IVI │ │ESP │
│MCU │ │门控 │ │HUD │ │ │
│OBC │ │座椅 │ │ADAS │ │ │
│DCDC │ │空调 │ │ │ │ │
└───────────┘ └───────────┘ └───────────┘ └───────┘

18.3 关键报文设计

BMS_1_Voltage_Current (0x100, PT_CAN, 10ms, ASIL-D)

C

// 报文结构
typedef struct {
uint8_t AliveCounter : 4;
uint8_t Reserved : 4;
uint8_t CRC;
uint16_t Pack_Voltage; // 0.1V
int16_t Pack_Current; // 0.1A, -1000偏移
uint16_t Max_Cell_Voltage; // 0.001V
} __attribute__((packed)) BMS_1_Msg_t;

// 发送端(BMS)
void BMS_Send_Voltage_Current(void) {
static uint8_t counter = 0;
uint8_t data[8];

// 填充数据
data[0] = counter & 0x0F;
uint16_t voltage = (uint16_t)(pack_voltage / 0.1);
data[2] = voltage & 0xFF;
data[3] = (voltage >> 8) & 0xFF;

int16_t current = (int16_t)((pack_current + 1000) / 0.1);
data[4] = current & 0xFF;
data[5] = (current >> 8) & 0xFF;

uint16_t max_cell = (uint16_t)(max_cell_voltage / 0.001);
data[6] = max_cell & 0xFF;
data[7] = (max_cell >> 8) & 0xFF;

// CRC
data[1] = Calculate_CRC8(&data[2], 6);

// 发送到动力CAN
CAN_Transmit(CAN_NETWORK_POWERTRAIN, 0x100, data, 8);
counter = (counter + 1) % 16;
}

// 接收端(VCU)
bool VCU_Receive_BMS_Data(uint8_t *data) {
static uint8_t last_counter = 0xFF;
static uint32_t last_time = 0;

// 超时检查
if ((GetTime() – last_time) > 30) {
Set_Fault(FAULT_BMS_TIMEOUT);
return false;
}

// CRC校验
if (Calculate_CRC8(&data[2], 6) != data[1]) {
Set_Fault(FAULT_BMS_CRC);
return false;
}

// Counter检查
uint8_t counter = data[0] & 0x0F;
if (counter != ((last_counter + 1) % 16) && last_counter != 0xFF) {
Set_Warning(WARN_COUNTER_JUMP);
}

// 解析
uint16_t raw_voltage = data[2] | (data[3] << 8);
float voltage = raw_voltage * 0.1f;

int16_t raw_current = data[4] | (data[5] << 8);
float current = (raw_current * 0.1f) – 1000.0f;

last_counter = counter;
last_time = GetTime();
return true;
}

18.4 总线负载计算

Python

def calculate_bus_load(messages, bitrate=500000):
total_load = 0
print(f"{'ID':<8} {'DLC':<5} {'周期':<8} {'帧/秒':<8} {'位/秒':<10} {'负载%':<8}")
print("-" * 60)

for msg_id, dlc, period in sorted(messages, key=lambda x: x[2]):
frame_bits = (47 + dlc * 8) * 1.2
frames_per_sec = 1000 / period
bits_per_sec = frame_bits * frames_per_sec
load = bits_per_sec / bitrate * 100
total_load += load

print(f"0x{msg_id:03X} {dlc:<5} {period:<8} {frames_per_sec:<8.0f} {bits_per_sec:<10.0f} {load:<8.2f}")

print("-" * 60)
print(f"总线负载: {total_load:.2f}%")

if total_load < 40:
print("✅ 负载正常")
elif total_load < 60:
print("⚠️ 负载偏高")
else:
print("❌ 负载过高")

return total_load

# 动力CAN报文
pt_messages = [
(0x100, 8, 10), # BMS核心数据
(0x101, 8, 100), # BMS SOC
(0x200, 8, 10), # MCU状态
(0x300, 8, 20), # VCU状态
# … 更多报文
]

calculate_bus_load(pt_messages)

第七部分：学习路线图

第十九章：系统学习计划

19.1 8周学习路线

第1周：基础入门

•  Day 1-2: CAN概述、物理层、电平信号
•  Day 3-4: 掌握帧格式、仲裁机制
•  Day 5-6: 理解错误检测、位定时
•  Day 7: 总结+搭建测试环境

第2周：报文与信号

•  Day 1-2: 学习报文ID设计、属性定义
•  Day 3-4: 掌握信号定义、编解码
•  Day 5-6: 理解字节序、偏置计算
•  Day 7: 手工计算报文练习

第3周：多CAN网络

•  Day 1-2: 学习多网络架构、网络标识
•  Day 3-4: 掌握网关路由设计
•  Day 5-6: 理解ID映射、协议转换
•  Day 7: 网关软件实现

第4周：Matrix设计

•  Day 1-2: 学习Matrix概念、结构
•  Day 3-4: 掌握Excel Matrix编写
•  Day 5-6: 学习DBC文件语法
•  Day 7: Excel ↔ DBC转换工具

第5周：工具与开发

•  Day 1-2: 安装配置硬件工具
•  Day 3-4: 学习PCAN-View、Busmaster
•  Day 5-6: Python can库编程
•  Day 7: Linux can-utils实践

第6周：驱动开发

•  Day 1-3: STM32 HAL CAN驱动
•  Day 4-5: 过滤器配置、中断处理
•  Day 6-7: 完整收发程序

第7周：高级应用

•  Day 1-2: CAN FD学习
•  Day 3-4: 诊断协议(OBD-II/UDS)
•  Day 5-6: CANopen/J1939概览
•  Day 7: MCU-less架构理解

第8周：项目实战

•  Day 1-5: BMS通信系统开发
•  Day 6-7: CAN网关/负载分析工具

19.2 能力检查清单

初级 (1-2周)

•  能解释CAN总线的基本原理
•  能识别标准帧的各个字段
•  理解仲裁机制
•  会使用PCAN-View查看报文

中级 (3-4周)

•  能设计简单的CAN Matrix
•  会编写DBC文件
•  能手工计算信号的编解码
•  会使用Python读写CAN
•  理解多CAN网络架构

高级 (5-8周)

•  能独立设计完整的多CAN网络
•  能开发CAN驱动程序
•  能进行总线负载分析与优化
•  能实现网关、诊断等高级功能

专家级 (持续学习)

•  精通AUTOSAR CAN协议栈
•  能进行ISO 26262安全设计
•  熟悉多种高级协议(CANopen/J1939)
•  能指导团队完成复杂项目

第八部分：附录

附录A：快速参考表

A.1 CAN报文帧结构速查

text

标准帧 (最多130位):
┌────┬────────┬──────┬──────┬─────┬─────┬─────┬────┐
│SOF │仲裁场 │控制场│数据场│CRC场│ACK场│ EOF │IFS │
│1位 │12位 │6位 │0-64位│16位 │2位 │7位 │3位 │
└────┴────────┴──────┴──────┴─────┴─────┴─────┴────┘

仲裁场 = ID(11位) + RTR(1位)
控制场 = IDE(1) + r0(1) + DLC(4)
CRC场 = CRC序列(15) + 界定符(1)
ACK场 = ACK槽(1) + 界定符(1)

A.2 常用波特率配置

A.3 常用数据类型范围

A.4 典型分辨率选择

附录B：常见问题FAQ

Q1：为什么CAN总线不需要地址？

A： CAN采用广播机制，每个报文通过ID标识内容而非目标地址。所有节点都收到，根据需要过滤。

Q2：同一ID可以存在于不同CAN网络吗？

A：

• ✅ 可以！ 因为它们在不同的物理CAN总线上，互不干扰
• ⚠️ 但需要在Matrix中明确标注CAN网络
• ⚠️ 如果需要网关转发，可能需要ID映射

Q3：如何选择Intel还是Motorola字节序？

A：

• Intel（小端）：现代汽车OEM的主流，工具支持好
• Motorola（大端）：J1939等商用车协议
• 建议：新项目统一用Intel

Q4：报文周期如何选择？

A：

text

安全关键: ≤20ms
实时控制: ≤50ms
状态监控: 100-500ms
慢速信号: ≥1000ms

公式: 周期 ≤ 1/(2×最快变化频率)

Q5：总线负载多少算合理？

A：

text

< 40%: 健康
40-60%: 可接受，但需监控
> 60%: 危险，必须优化
> 80%: 紧急，系统将不稳定

附录C：学习资源

官方文档

• ISO 11898-1: CAN协议标准
• ISO 11898-2: 高速CAN物理层
• CAN in Automation (CiA)官网

书籍

• 《CAN总线原理与应用技术》
• 《Automotive Embedded Systems》
• 《Understanding CAN》

在线课程

• Udemy: Automotive CAN Bus
• Coursera: Automotive Networks

开源项目

• SocketCAN (Linux内核)
• python-can
• CANopen协议栈

总结

CAN总线学习的核心框架：

text

1. 基础 → 协议 → 报文 → 网络 → Matrix → 工具 → 项目
↓ ↓ ↓ ↓ ↓ ↓ ↓
物理 帧格式 ID设计 多网络 DBC 编程 实战
电平 仲裁 信号 路由 Excel 驱动 BMS/GW

2. 关键要点
– 掌握帧格式与仲裁
– 理解报文与信号的完整属性
– 重视多CAN网络标识与管理
– 熟练使用Matrix工具(Excel+DBC)
– 动手实践驱动与应用开发

3. 学习建议
– 理论与实践并重
– 循序渐进，8周系统学习
– 多做项目，积累经验
– 关注新技术(CAN FD, 车载以太网)
