Python DXF处理实战：ezdxf库全面解析与高效应用
【免费下载链接】ezdxf Python interface to DXF
项目地址: https://gitcode.com/gh_mirrors/ez/ezdxf
在现代CAD数据处理领域，Python凭借其强大的库生态系统成为处理DXF文件的首选工具。ezdxf作为专业的Python DXF处理库，为开发者提供了从基础几何创建到复杂3D模型生成的完整解决方案。本文将深入探讨如何利用ezdxf库进行高效的DXF文件操作，从安装配置到实战应用，带你全面掌握这一强大的CAD数据处理工具。
🚀 ezdxf库快速入门与环境搭建
安装ezdxf库的过程极其简单，只需执行以下命令即可完成基础环境的配置：
pip install ezdxf
对于需要深度定制或参与开发的用户，可以选择从源码进行安装：
git clone https://gitcode.com/gh_mirrors/ez/ezdxf
cd ezdxf
pip install .
📝 DXF文档核心操作详解
创建全新DXF文档
创建DXF文档是ezdxf库最基础的功能之一。通过简单的几行代码，即可生成符合特定版本标准的DXF文件：
import ezdxf
# 初始化支持R2000版本的DXF文档
doc = ezdxf.new('AC1015')
modelspace = doc.modelspace()
# 添加基础几何元素
modelspace.add_line((0, 0), (10, 10))
modelspace.add_circle((5, 5), 3)
# 保存为标准的DXF文件格式
doc.saveas("technical_drawing.dxf")
读取与分析现有DXF文件
对于已经存在的DXF文件，ezdxf提供了强大的读取和解析能力：
# 读取DXF文件并提取关键信息
doc = ezdxf.readfile("existing_drawing.dxf")
msp = doc.modelspace()
print(f"当前文档包含 {len(msp)} 个几何实体")
print(f"文档版本：{doc.dxfversion}")

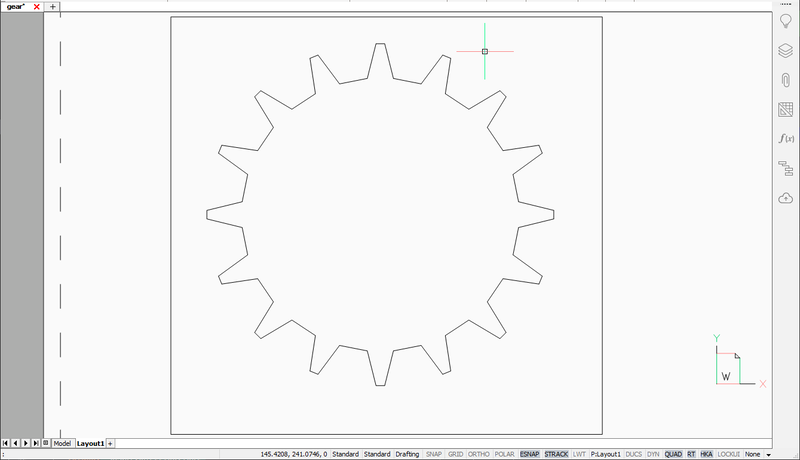

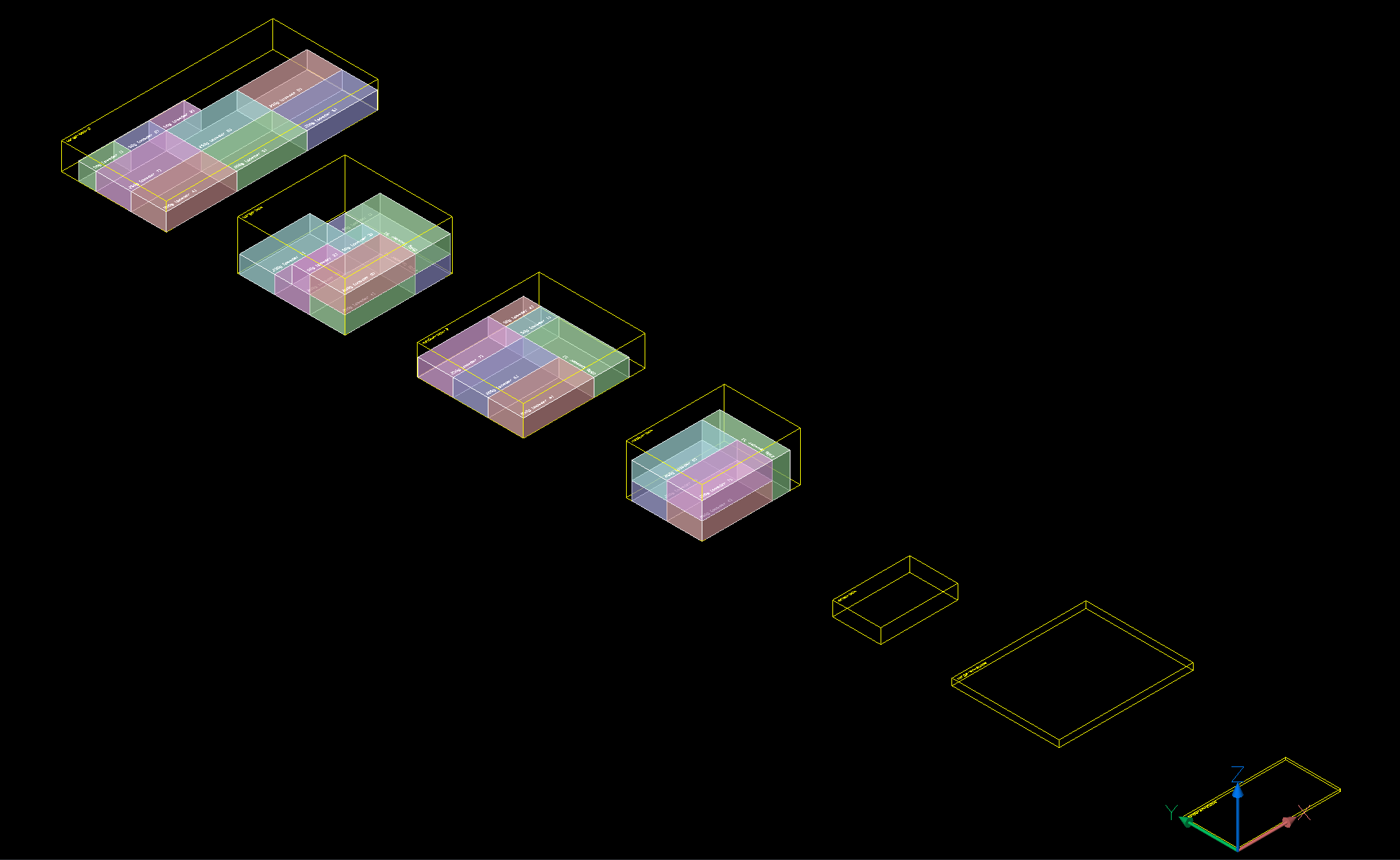

🎨 高级几何操作与3D建模技巧
批量实体处理与优化策略
在实际项目中，往往需要处理大量的DXF实体。通过ezdxf库提供的批量操作接口，可以显著提升处理效率：
def batch_process_dxf_entities(filepath):
doc = ezdxf.readfile(filepath)
msp = doc.modelspace()
# 按类型统计实体分布
entity_statistics = {}
for entity in msp:
entity_type = entity.dxftype()
entity_statistics[entity_type] = entity_statistics.get(entity_type, 0) + 1
# 批量修改图层属性
for layer in doc.layers:
if layer.dxf.name.startswith("TEMP"):
layer.dxf.color = 1
return entity_statistics, doc

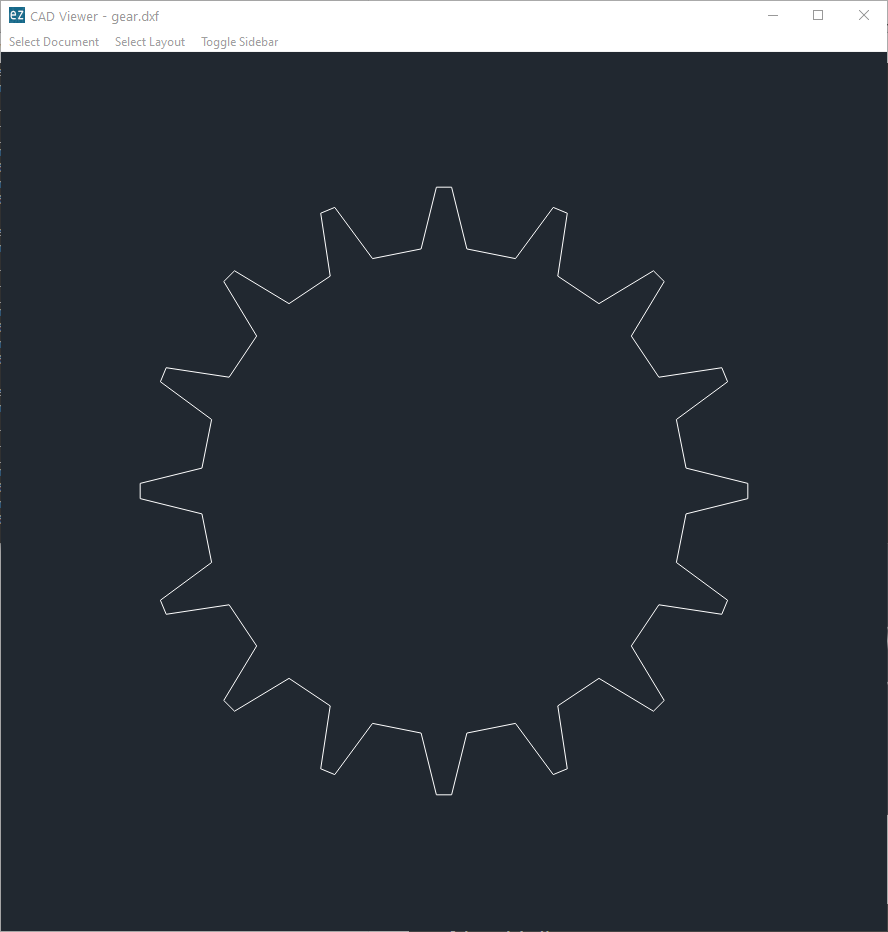

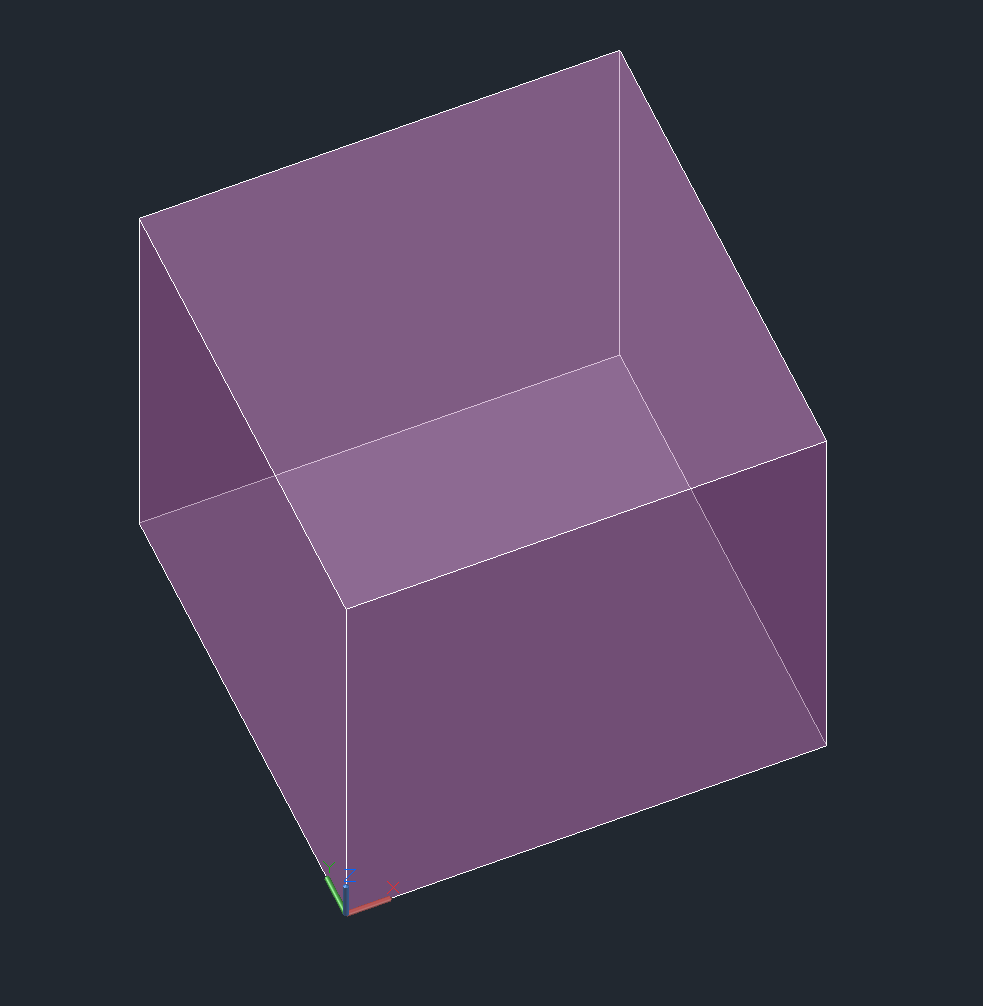

3D实体生成与网格处理
ezdxf库支持创建复杂的3D网格实体，为三维建模提供强大的支持：
def create_advanced_3d_mesh():
doc = ezdxf.new('AC1027')
msp = doc.modelspace()
# 定义立方体顶点坐标
vertices = [
(0, 0, 0), (1, 0, 0), (1, 1, 0), (0, 1, 0),
(0, 0, 1), (1, 0, 1), (1, 1, 1), (0, 1, 1)
]
# 定义面连接关系
faces = [
[0, 1, 2, 3], # 底面四边形
[4, 5, 6, 7], # 顶面四边形
[0, 3, 7, 4], # 侧面多边形
]
mesh = msp.add_mesh(vertices, faces)
return doc
🔧 图层管理与样式配置自动化
智能图层配置系统
通过ezdxf库的图层管理功能，可以实现图层配置的自动化处理：
class SmartLayerManager:
def __init__(self, doc):
self.doc = doc
def setup_standard_layer_system(self):
"""配置标准图层体系"""
layer_configurations = {
'OUTLINE': {'color': 7, 'linetype': 'CONTINUOUS'},
'DIMENSIONS': {'color': 1, 'linetype': 'CONTINUOUS'},
'ANNOTATIONS': {'color': 3, 'linetype': 'CONTINUOUS'}
}
for name, attributes in layer_configurations.items():
self.doc.layers.new(name, dxfattribs=attributes)
def apply_layer_filters(self, filter_criteria):
"""应用图层筛选条件"""
for layer in self.doc.layers:
if filter_criteria(layer.dxf.name):
layer.dxf.color = 2
📊 数据提取与几何信息分析
几何特征批量提取
ezdxf库提供了便捷的数据提取接口，可以快速获取DXF文件中的几何信息：
def extract_comprehensive_geometry_data(filepath):
doc = ezdxf.readfile(filepath)
msp = doc.modelspace()
geometry_collection = []
for entity in msp:
entity_details = {
'type': entity.dxftype(),
'handle': entity.dxf.handle,
'layer': entity.dxf.layer
}
# 根据实体类型提取特定几何属性
if entity.dxftype() == 'LINE':
entity_details.update({
'start_point': entity.dxf.start,
'end_point': entity.dxf.end,
'length': entity.dxf.start.distance(entity.dxf.end)
})
geometry_collection.append(entity_details)
return geometry_collection
⚡ 性能优化与高效处理策略
智能实体查询机制
通过优化查询策略，可以显著提升DXF处理的性能表现：
def optimized_entity_retrieval(doc, target_types=None, target_layers=None):
msp = doc.modelspace()
query_string = ""
if target_types:
query_string += f"*[{'|'.join(target_types)}]"
if target_layers:
query_string += f"*[layer=='{'|'.join(target_layers)}']"
return msp.query(query_string) if query_string else list(msp)
大文件分块处理技术
对于大型DXF文件，采用分块处理策略可以有效避免内存溢出：
def process_large_dxf_files(filepath, block_size=1000):
doc = ezdxf.readfile(filepath)
msp = doc.modelspace()
total_entity_count = len(msp)
for index in range(0, total_entity_count, block_size):
entity_block = list(msp)[index:index+block_size]
# 处理每个实体块
yield from process_entity_block(entity_block)
🛠️ 项目实战：完整DXF处理工作流
综合应用实例
通过完整的实战案例，展示ezdxf库在实际项目中的应用价值：
class DXFWorkflowProcessor:
def __init__(self):
self.doc = None
def create_comprehensive_technical_drawing(self):
"""创建完整技术图纸工作流"""
self.doc = ezdxf.new('AC1027')
# 1. 初始化图层系统
self.initialize_layer_system()
# 2. 构建几何模型
self.construct_geometry_model()
# 3. 配置视觉样式
self.configure_visual_styles()
return self.doc
def initialize_layer_system(self):
"""初始化图层配置"""
layer_specifications = [
('OUTLINE', 7), ('DIMENSIONS', 1), ('NOTES', 3)
]
for name, color in layer_specifications:
self.doc.layers.new(name, dxfattribs={'color': color})
通过本文的全面解析，你已经掌握了使用ezdxf库进行Python DXF处理的各项核心技能。从基础文档操作到高级几何处理，再到性能优化和实战应用，这个功能强大的工具将为你的CAD数据处理项目提供可靠的技术保障。
