一、传输模式（何时发送）

传输模式表示何时发送一个I-PDU（报文），这是最核心的模式，定义了I-PDU的发送触发机制。每个I-PDU必须配置一种传输模式。

传输模式	触发条件	典型应用	关键配置参数
DIRECT (直接)	上层调用Com_SendSignal()后，在下一个Com_MainFunctionTx()中立即发送。	事件型信号，如车门开关、按钮按下。	ComTxModeTimePeriod (通常设为0，表示无周期)
PERIODIC (周期)	在Com_MainFunctionTx()中，按照固定周期定时发送。	心跳报文、周期状态报文。	ComTxModeTimePeriod (周期时间)
MIXED (混合)	结合了DIRECT和PERIODIC。既有周期发送的基准，又允许事件触发额外发送。	周期发送，但信号变化时需立即通知。如车速信号。	ComTxModeTimePeriod (周期), ComIPduMinDelayTime (事件触发后的最小间隔)
NONE (无)	COM永远不会主动发送。通常用于由下层调度表（如LIN Schedule Table）触发的发送。	LIN从节点报文、由其他模块（如XCP）直接控制发送的报文。	无

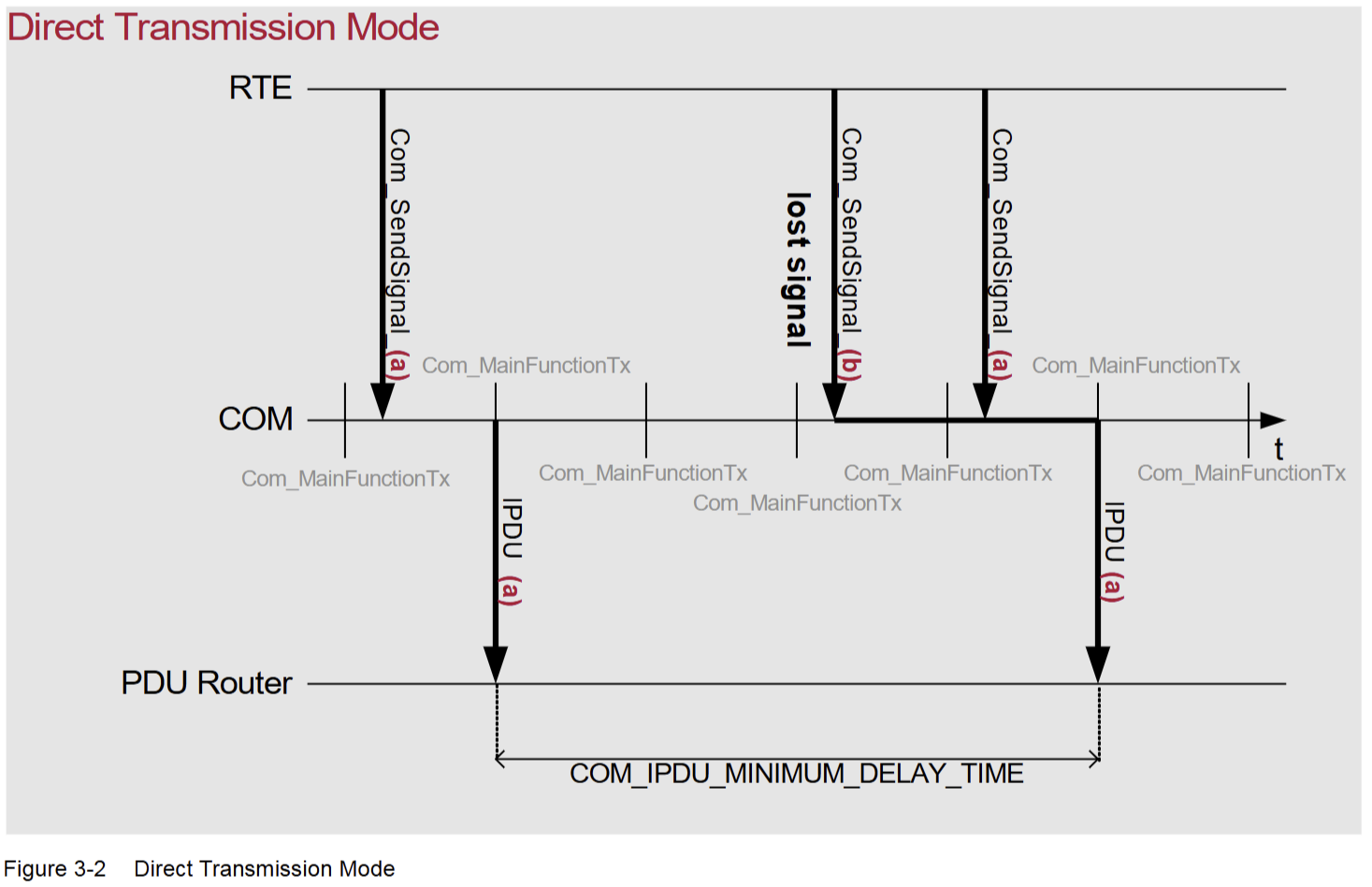

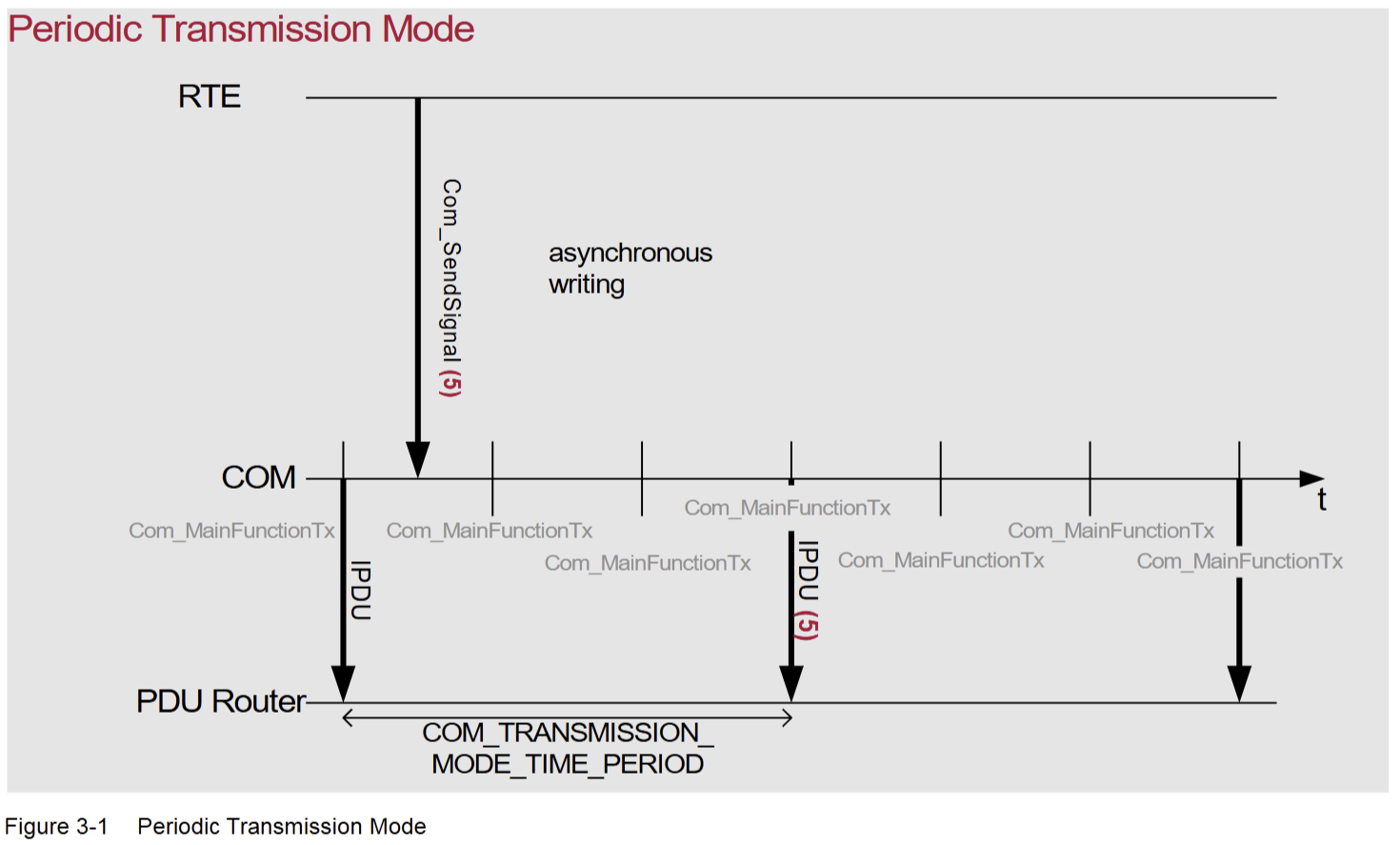

以下为周期和直接传输模式示意图：

这个模式决定了当收到或发送一个I-PDU时，其包含的信号更新和相关的通知函数（如Com_RxIndication）在何时被调用。每个I-PDU独立配置。

处理模式	处理上下文	特点	适用场景
IMMEDIATE (立即)	在中断/回调上下文中处理。例如，在Com_RxIndication()或Com_TxConfirmation()函数内部立刻调用通知。	延迟极低，实时性强。但不能在中断中执行复杂操作。	对实时性要求极高的信号，如安全相关的信号。
DEFERRED (延迟)	在任务级上下文中处理。例如，在下一个Com_MainFunctionRx()或Com_MainFunctionTx()循环中才调用通知。	延迟较高，但执行时间可控，适合复杂处理。	大多数普通信号，处理逻辑可能较复杂或需要访问共享资源。

这是COM的一个高级功能，允许一个I-PDU拥有两套完整的传输模式配置（例如，一套ComTxModeTrue，一套ComTxModeFalse），并通过信号过滤器在运行时动态切换。

原理：为I-PDU中的信号配置过滤器。当任何一个信号的过滤器评估为TRUE时，I-PDU使用ComTxModeTrue（例如，周期100ms）发送；当所有信号的过滤器都为FALSE时，使用ComTxModeFalse（例如，周期1000ms）发送。
切换触发：调用Com_SendSignal()更新信号值时，会触发过滤器重评估，可能导致传输模式切换。
手动切换：也可以通过Com_SwitchIpduTxMode() API强制切换。
应用：实现多速率发送。例如，正常情况下慢速发送，当某个条件满足（如故障发生）时，切换到快速发送。

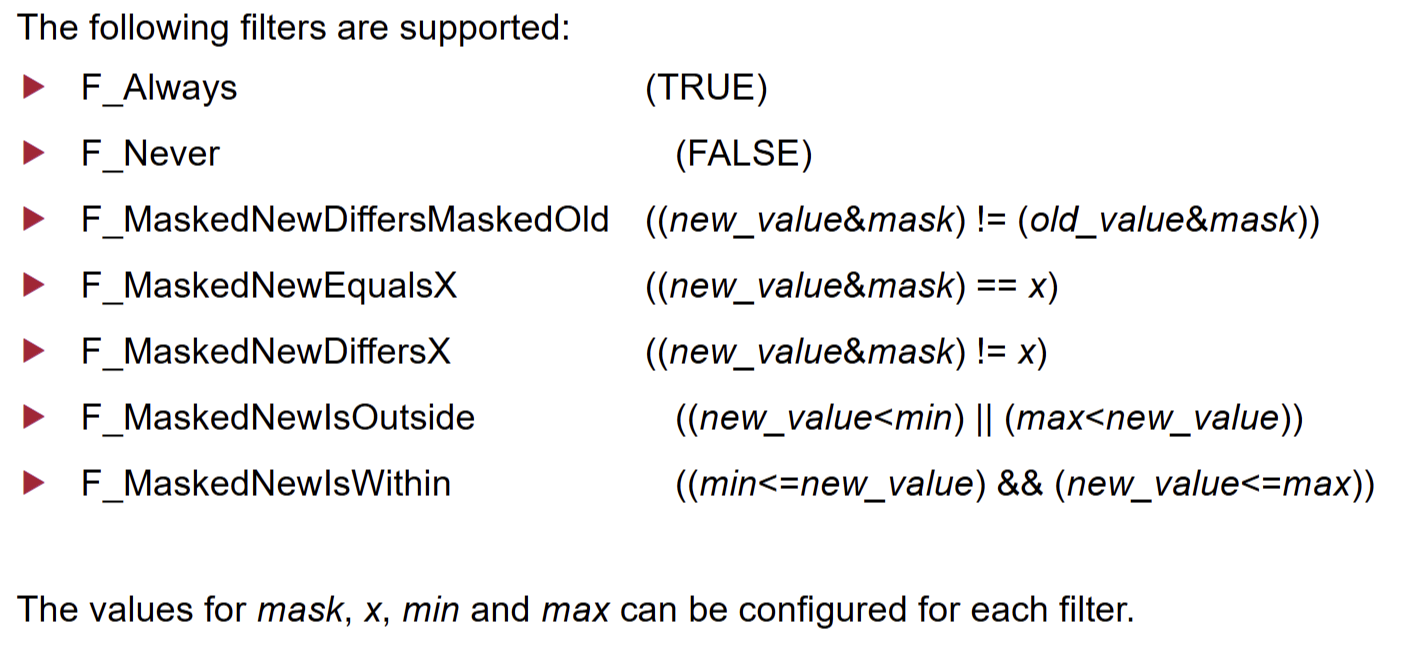

支持的信号过滤器如下：

传输截止时间监控是一种故障检测机制，用于监控从COM发出发送请求到收到底层发送确认之间的时间。如果这个时间超过了配置的超时时间（ComTimeout），COM会认为底层通信链路或模块（如PduR, CanIf, Can Driver）出现故障，并触发超时处理（如调用超时通知函数）。

传输截止时间监控有两种模式：Normal Mode 和 None Mode。模式的选择不是由配置开关决定，而是由I-PDU的传输模式配置隐式决定的。

以下为两种模式的对比：

特性	Normal Mode	None Mode
触发条件	I-PDU传输模式为 DIRECT/PERIODIC/MIXED	I-PDU两个传输模式均为 NONE
监控起点	COM发起发送请求时	I-PDU Group启动时，或收到Com_TriggerIPduSend()时
监控终点	收到对应 Com_TxConfirmation()	收到对应 Com_TxConfirmation()
监控内容	请求->确认的耗时	确认->确认的间隔
计时器行为	请求时启动，确认时停止	Group启动时启动，确认时重置，Group停止时停止
典型应用	ECU主动发送的报文（CAN, FlexRay）	由调度触发的报文（LIN从节点）
故障指向	本ECU的发送路径故障（Driver, 控制器硬件）	总线通信中断或主节点故障（对于LIN从节点）
