一、MOS 管基础认识

MOS 管全称金属 – 氧化物半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor，简称 MOSFET），是一种电压控制型半导体器件，依靠栅极（G）电压在半导体表面形成导电沟道来控制漏极（D）和源极（S）之间的电流，也是现代电力电子、开关电源设计的核心功率器件。

核心核心特性与定位：

栅极与沟道之间由 SiO₂氧化层隔离，输入阻抗极高（MΩ~GΩ 级），栅极几乎不取直流电流，驱动功率极小，控制逻辑简单；

导通电阻具有正温度系数，多管并联时天然具备均流能力，可靠性远高于 BJT（双极型晶体管）；

开关速度可达 ns 级，适配高频开关场景，可大幅缩减电源产品的体积与重量，提升功率密度；

广泛应用于 DC-DC 变换器、PFC 功率因数校正、逆变器、同步整流、电机驱动、锂电池保护、充电桩 / 储能等几乎所有电源相关领域。

与 BJT 的核心区别：MOS 管是电压控制电流，BJT 是电流控制电流；MOS 管无二次击穿问题，安全工作区更宽，更适合大功率、高频开关应用。

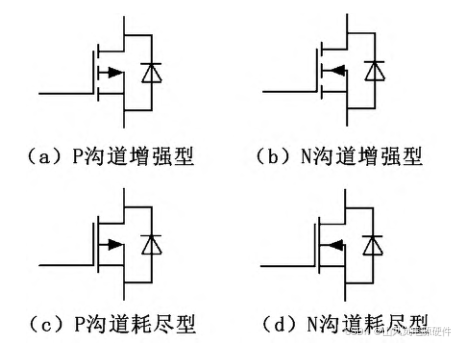

二、MOS 管的分类

按工程设计的核心维度，MOS 管可分为以下类别，电路设计中 99% 的场景使用增强型功率 MOS 管：

分类维度核心类别核心特点与应用场景

导电沟道类型	N 沟道 MOS（NMOS）	栅极正电压导通，相同耐压 / 封装下，导通电阻 RDS (on) 更小、成本更低，电源设计中优先选用，多用于低侧开关，配合自举电路可用于高侧开关
导电沟道类型	P 沟道 MOS（PMOS）	栅极负电压导通，驱动电路简单，无需自举，多用于小电流高侧开关；相同规格下，RDS (on) 是 NMOS 的 2~3 倍，成本更高，大电流场景性价比低
工作模式	增强型 MOS	VGS=0 时无导电沟道，需施加阈值电压才能导通，是电源开关应用的绝对主流
工作模式	耗尽型 MOS	VGS=0 时已存在导电沟道，施加反向电压可关断，仅用于恒流源、负载开关等特殊场景，电源设计中极少使用
工艺与结构	平面型 VDMOS	工艺成熟、成本低，耐压覆盖 500V~1200V，开关速度一般，适合低频、中低压工频场景
	沟槽型 Trench MOS	沟槽栅结构大幅降低沟道电阻，RDS (on) 更小、开关速度更快，是 20V~250V 中低压场景的主流工艺，适配 DC-DC、同步整流、电机驱动
	超结 MOS（SJ-MOS）	打破传统硅极限，高压场景（500V~800V）下 RDS (on) 大幅降低，开关损耗更小，是大功率 PFC、光伏、储能、充电桩的主流器件
	屏蔽栅 SGT MOS	新增屏蔽栅结构，大幅减小米勒电容 Crss，开关速度更快、EMI 性能更优，适配 PD 快充、车载 OBC、高频高密度电源模块
驱动特性	标准阈值 MOS	VGS (th)=2~4V，需 10V/12V 驱动电压才能完全导通，适配通用电源设计
驱动特性	逻辑电平 MOS	VGS (th)=1~2V，3.3V/5V 低电压即可完全导通，适配 MCU 直驱、便携设备、锂电池保护

三、不同 MOS 管的工作原理

我们以电路设计中最常用的增强型 NMOS/PMOS为核心，拆解其工作原理，耗尽型 MOS 仅做补充说明。

MOS 管的核心工作逻辑：通过栅源电压 VGS 控制半导体表面导电沟道的形成、宽度与夹断，从而控制漏源之间的电流大小与通断状态。

3.1 增强型 NMOS 管的工作原理

NMOS 的载流子为电子，栅极施加正电压形成导电沟道，根据 VGS 和 VDS 的不同，分为 3 个工作区，截止区（关断）、线性区（导通）和饱和区（恒流区），需严格避免工作在击穿区，否则会导致器件损坏。

工作区电压条件工作特性设计定位

截止区（关断区）	VGS <VGS (th)（阈值电压）	栅极正电压不足，无法形成反型层导电沟道，漏源之间仅有 nA 级的截止漏电流 IDSS，器件完全关断	开关关断状态，理想状态下无损耗
线性区（可变电阻区）	VGS > VGS (th) 且 VDS < VGS – VGS (th)	导电沟道完全形成，漏源电流 ID 与 VDS 呈线性关系，沟道等效为一个受 VGS 控制的电阻，VGS 越大，导通电阻 RDS (on) 越小	开关导通状态，损耗为 I²R，是导通损耗的核心来源
饱和区（恒流区）	VGS > VGS (th) 且 VDS ≥ VGS – VGS (th)	沟道靠近漏极的一端发生夹断，ID 仅由 VGS 决定，几乎不随 VDS 变化，与 VGS 呈平方律关系	仅用于小信号放大场景，电源开关应用中必须规避

3.2 增强型 PMOS 管的工作原理

PMOS 与 NMOS 为互补结构，载流子为空穴，所有电压极性与 NMOS 完全相反，核心工作逻辑一致：

截止区：VGS > VGS (th)（PMOS 的阈值电压为负值，如 VGS (th)=-4V，VGS=0V 时即处于截止状态）；

线性区：VGS <VGS (th) 且 VDS > VGS – VGS (th)（VDS 为负值），栅极施加足够的负电压，沟道完全形成，器件导通；

饱和区：VGS <VGS (th) 且 VDS ≤ VGS – VGS (th)，同样需规避。

PMOS 的核心优势是高侧开关驱动简单，无需自举电路，仅需将栅极电压拉低至低于源极电压一个阈值电压即可导通；缺点是相同规格下，空穴迁移率仅为电子的 1/3，导通电阻更大、成本更高，仅用于小电流高侧开关场景。

3.3 耗尽型 MOS 管补充说明

耗尽型 MOS 在 VGS=0 时，衬底表面已存在导电沟道，NMOS 耗尽型施加正 VGS 可增强沟道，施加负 VGS 可夹断沟道；PMOS 耗尽型则相反。该类器件仅用于恒流源、过压保护、负载开关等特殊场景，电源开关设计中几乎不使用。

四、MOS 管的开通特性及损耗

电源效率的核心是损耗控制，MOS 管的损耗是电源总损耗的核心来源，我们先拆解完整的开关过程，再分类拆解损耗的来源、计算与优化方法。

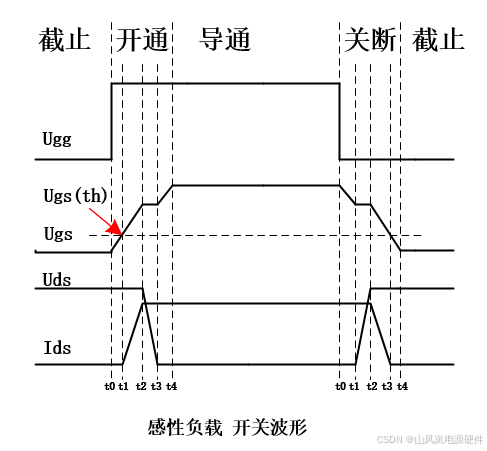

4.1 MOS 管完整开关过程（硬开关、感性负载、NMOS 低侧开关）

开关过程的核心是栅极电容的充放电，结合 VGS、ID、VDS 的波形变化，分为开通 4 阶段和关断 4 阶段，米勒平台是开关损耗的核心来源。

4.1.1 开通四阶段

阶段 1：开通延迟 td (on)

过程：驱动电压 VGS 从 0 开始上升，驱动电流给 Cgs 充电，VGS 从 0 上升到 VGS (th)；
特性：沟道尚未形成，ID=0，VDS = 母线电压 Vbus，无功率损耗，仅驱动电容充电，延迟时间由驱动电流和 Cgs 决定。

阶段 2：电流上升阶段

过程：VGS 超过 VGS (th)，沟道开始形成，ID 从 0 上升到负载电流 IL；
特性：感性负载电流不能突变，体二极管仍处于续流状态，VDS 保持 Vbus 不变，此阶段损耗为 Vbus*ID 的积分，是开通损耗的组成部分；当 ID 达到 IL 时，体二极管截止，VGS 上升到米勒平台电压 Vgp=VGS (th)+IL/gm。

阶段 3：米勒平台阶段（开通损耗核心区）

过程：体二极管截止后，VDS 开始下降，栅漏电容 Cgd 两端电压发生突变，驱动电流全部用于给 Cgd 充电，VGS 不再上升，形成米勒平台；
特性：ID 保持 IL 不变，VDS 从 Vbus 下降到导通压降 Vds (on)，此阶段损耗为 IL*VDS 的积分，是开通损耗的主要来源；米勒平台时长由 Qgd 和驱动电流决定，Qgd 越大，平台越长，损耗越大。

阶段 4：完全导通阶段

过程：Cgd 充电完成，米勒平台结束，VGS 继续上升到额定驱动电压（如 12V）；
特性：沟道完全打开，RDS (on) 降到最小值，VDS 降到 IL*RDS (on)，进入稳定导通状态，损耗为导通损耗 I²R。

4.1.2 关断四阶段

关断过程是开通的逆过程，同样分为 4 个阶段，核心损耗仍集中在米勒平台阶段。

阶段 1：关断延迟 td (off)

过程：驱动电压从额定值下降，Cgs 和 Cgd 放电，VGS 下降到米勒平台电压 Vgp；
特性：器件仍完全导通，VDS=IL*RDS (on)，ID=IL，无明显功率损耗。

阶段 2：米勒平台阶段（关断损耗核心区）

过程：VGS 降到 Vgp 后，驱动电流用于给 Cgd 放电，VGS 进入米勒平台，VDS 从导通压降上升到 Vbus；
特性：ID 保持 IL 不变，损耗为 IL*VDS 的积分，是关断损耗的主要来源。

阶段 3：电流下降阶段

过程：VDS 上升到 Vbus 后，米勒平台结束，VGS 继续下降，ID 从 IL 下降到 0；
特性：VDS 保持 Vbus 不变，损耗为 Vbus*ID 的积分，是关断损耗的组成部分。

阶段 4：完全关断阶段

过程：VGS 降到 VGS (th) 以下，沟道消失，ID=0；
特性：器件完全关断，VDS 保持 Vbus，仅有微小的截止漏电流，损耗可忽略。

4.2 MOS 管总损耗拆解与计算（感性负载下）：

MOS 管总损耗公式：

其中漏电流损耗 P_leakage 通常可忽略，核心损耗为前 4 项。

4.2.1 导通损耗 P_conduction

导通损耗是器件完全导通时，电流流过导通电阻产生的损耗，是低频场景的核心损耗。

IRMS：漏极电流的有效值，由拓扑、占空比、负载电流决定；
RDS(on)@Tj：实际工作结温下的导通电阻，必须做温度修正，修正公式见第八部分。

优化方向：选用更小 RDS (on) 的器件、提高驱动电压、优化 PCB 布局减小寄生电阻、控制结温。

4.2.2 开关损耗 P_switching（感性负载）

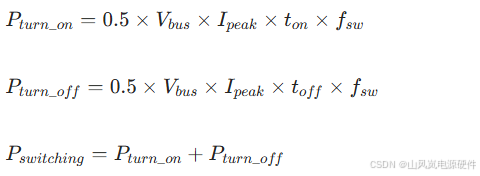

开关损耗是器件开通和关断过程中，同时承受高电压和大电流产生的损耗，与开关频率成正比，是高频场景的核心损耗。硬开关场景简化计算公式：

Vbus：母线电压；Ipeak：开关时刻的峰值电流；
ton：开通时间（电流上升时间 + VDS 下降时间）；toff：关断时间（VDS 上升时间 + 电流下降时间）；
fsw：开关频率。

注意：感性负载和阻性负载的开关损耗计算方法不同。

阻性负载的开关损耗的计算方法为：

$Pturn on=\\frac{1}{T}\\int_{0}^{tr}u_{DS}\\left ( t \\right )*i_{DS}\\left ( t \\right )dt\\approx \\frac{1}{6}*U_{DS}*I_{DS}*tr*f_{sw}$

$Pturn off=\\frac{1}{T}\\int_{0}^{tf}u_{DS}\\left ( t \\right )*i_{DS}\\left ( t \\right )dt\\approx \\frac{1}{6}*U_{DS}*I_{DS}*tf*f_{sw}$

$P_{switching}=P_{turnon}+P_{turnoff}$

tr： VDS 下降时间；toff：VDS 上升时间；

反向恢复损耗 P_rr：属于体二极管带来的开关损耗，硬开关续流场景必须计入：

优化方向：选用低 Qg、低 Qgd、低 Qrr 的器件、增大驱动电流减小栅极电阻、采用软开关拓扑（ZVS/ZCS）、优化 PCB 布局减小寄生电感。

4.2.3 驱动损耗 P_drive

驱动损耗是驱动电路给栅极电容充放电产生的损耗，由驱动芯片承担，计入电源总损耗。

Qg：总栅极电荷；Vgs_driver：驱动电压幅值。

优化方向：选用低 Qg 的器件、降低开关频率、优化驱动电压。

4.2.4 体二极管损耗 P_body_diode

体二极管损耗分为正向导通损耗和反向恢复损耗，反向恢复损耗已计入开关损耗，正向导通损耗公式：

IF_avg：体二极管正向平均电流；DF：续流占空比。

同步整流、桥式电路的死区时间内，体二极管会续流，死区时间越长，续流占空比越大，损耗越高。

优化方向：选用低 VSD、低 trr 的器件、优化死区时间、采用同步整流替代体二极管续流。

4.2.5 输出电容Coss损耗

输出电容Coss充放电造成的损耗，在开关周期内对输出电容Coss造成的损耗，最后Coss的能量通过Rds和整个iDS的回路中谐振损耗。

$Pcoss=\\frac{1}{2}*Coss*U_{DS}^{2}*f_{SW}$

Coss：MOS管的输出电容，实际计算中会加上变压器端口的寄生电容

优化方向：选用Coss低的器件，降低开关频率、优化Uds电压或者采用软开关技术（ZVS、ZCD技术）。

五、MOS 管的内部结构

理解内部结构，是读懂工作原理、参数特性、失效模式的核心前提，我们先从基础单元结构，再到功率 MOS 的工程化结构拆解。

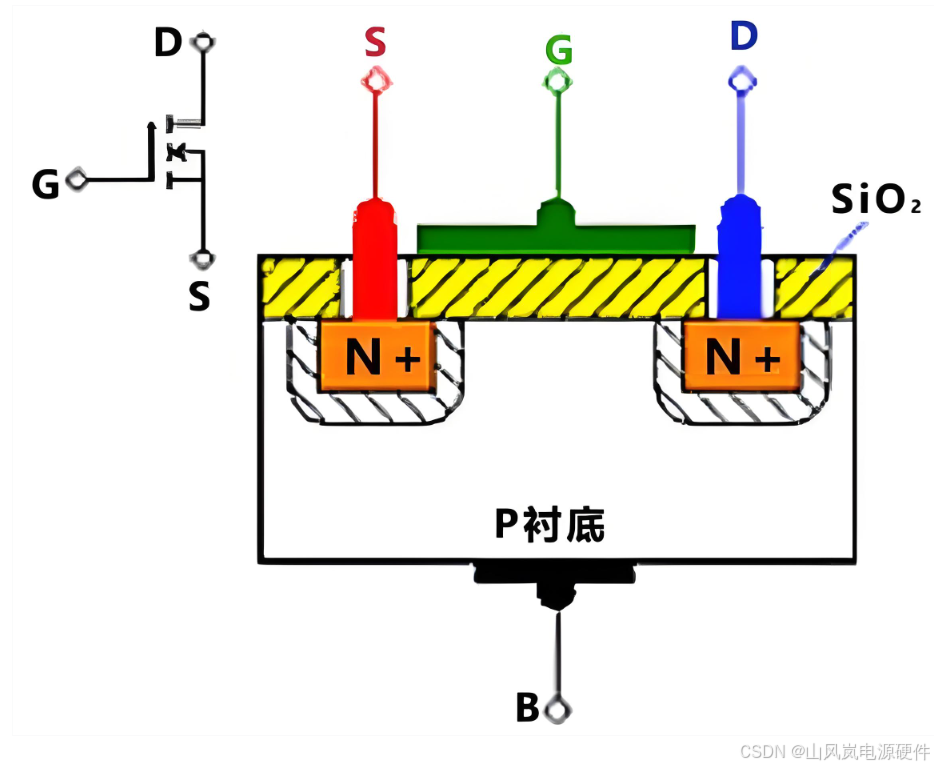

5.1 基础单元结构（增强型 NMOS）

核心横截面结构从下到上依次为：

P 型硅衬底：MOS 管的基底，提供载流子的基础环境，源极通常与衬底短接，形成固定电位；

N + 扩散区：两个高掺杂的 N 型区域，分别作为源极 S和漏极 D，是载流子的进出端；

SiO₂绝缘氧化层：位于衬底上方，厚度仅几十到几百纳米，隔离栅极与沟道，是 MOS 管高输入阻抗的来源，一旦过压击穿会造成器件永久损坏；

栅极 G：位于氧化层上方，早期为金属电极，现在主流为多晶硅电极，通过施加电压控制沟道的形成与关断。

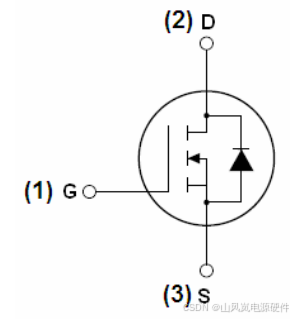

体二极管的由来：源极与 P 型衬底短接，漏极的 N + 区与 P 型衬底天然形成一个 PN 结，这个寄生 PN 结就是 MOS 管的体二极管，方向为源极到漏极（NMOS），在续流、反向恢复场景中起到关键作用，也是电源设计中必须重点关注的部分。

5.2 功率 MOS 的垂直结构

小信号 MOS 为横向导电结构，电流从漏极沿硅片表面流到源极，导通电阻大、载流能力弱，无法满足功率场景需求。功率 MOS 均采用垂直导电结构（VDMOS）：漏极位于芯片底部，电流从漏极垂直向上穿过硅片，经沟道流到源极，大幅缩短了电流路径，减小了导通电阻，提升了电流承载能力，是功率 MOS 的核心结构设计。

Trench MOS：将栅极做成沟槽结构，嵌入硅衬底内部，消除了平面结构的 JFET 电阻，进一步降低了导通电阻；
超结 MOS：采用交替的 N 型和 P 型柱结构，打破了传统 MOS“耐压越高，导通电阻越大” 的硅极限，实现高压场景下的低导通电阻。

5.3 内部等效电路

工程设计中，MOS 管的等效电路需包含核心寄生参数，才能准确分析开关特性与损耗：

核心寄生电容：栅源电容 Cgs、栅漏电容 Cgd（米勒电容）、漏源电容 Cds；
寄生电感：栅极回路寄生电感 Lg、漏极寄生电感 Ld、源极寄生电感 Ls（源极电感是开关振铃、损耗增大的核心诱因之一）；
寄生体二极管：漏源之间的寄生 PN 结，具备二极管的正向导通、反向恢复特性。

六、MOS 管核心电气特性

MOS 管的电气特性分为静态特性和动态特性，静态特性决定导通与截止的直流性能，动态特性决定开关速度、高频损耗，是电源设计的核心分析对象。

6.1 静态电气特性

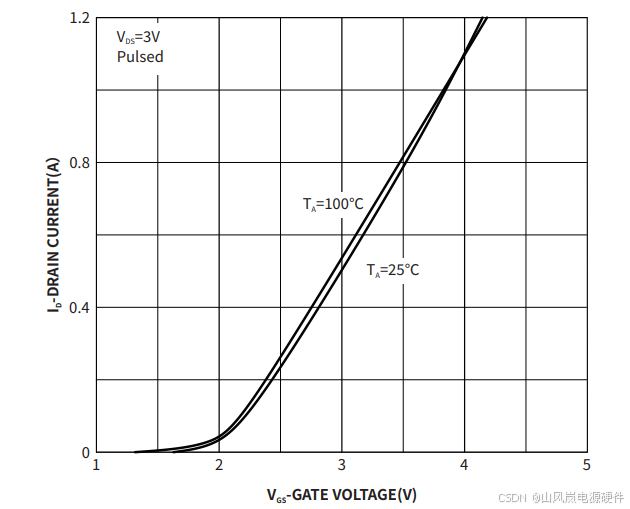

转移特性：ID = f (VGS)，固定 VDS 条件下，漏极电流与栅源电压的关系曲线。

核心参数：阈值电压 VGS (th)，即 ID 达到规定微小电流（如 250μA）时的 VGS 值，是器件导通的起始电压；
跨导 gm=ΔID/ΔVGS，表征栅极电压对漏极电流的控制能力，gm 越大，控制灵敏度越高，米勒平台电压越低。

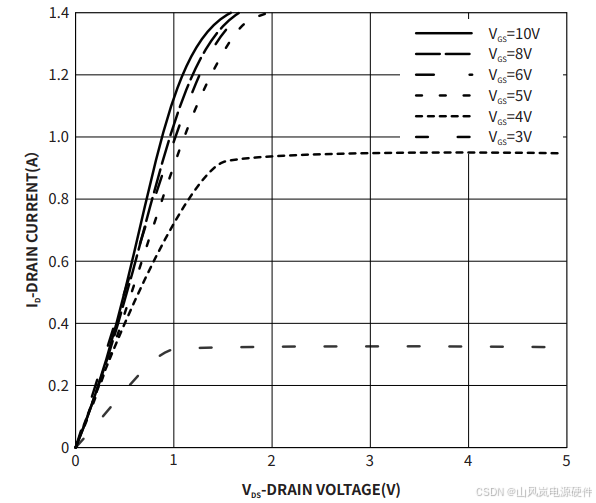

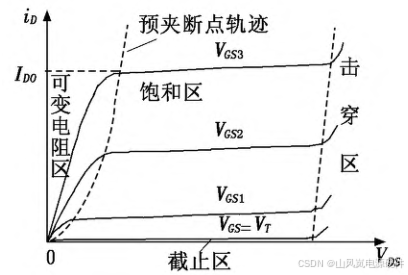

输出特性：ID = f (VDS)，固定 VGS 条件下，漏极电流与漏源电压的关系曲线，对应前文的三个工作区，直观展示器件在不同电压下的导通能力，是安全工作区 SOA 的核心基础。

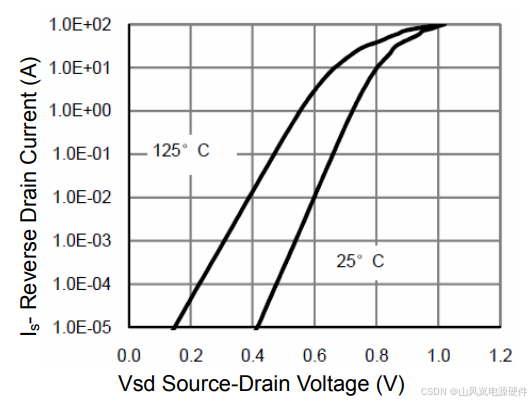

体二极管正向特性：源漏之间的寄生 PN 结，正向压降 VSD 通常为 0.7~1.2V，正向电流与压降呈指数关系，续流场景下的导通损耗由 VSD 和正向电流决定。

6.2 动态电气特性

动态特性是高频电源设计的核心，决定了器件的开关速度、损耗、EMI 性能，核心是电容特性与开关特性。

电容特性MOS 管的三个极之间均存在寄生电容，datasheet 中通常给出三个归一化电容参数：

输入电容 Ciss = Cgs + Cgd，VDS=0、VGS=0 时测量，决定了栅极驱动的充电时间，影响开通延迟；
输出电容 Coss = Cds + Cgd，VGS=0 时测量，影响关断速度与关断损耗，是缓冲电路设计的核心参数；
反向传输电容 Crss = Cgd，即米勒电容，VGS=0 时测量，是米勒效应的核心来源，决定了米勒平台的时长，直接影响开关损耗与开关速度，是硬开关场景中最关键的动态参数。

注意：三个电容均为非线性电容，容值随 VDS 的增大而减小，datasheet 中的参数为特定电压下的典型值，设计中需结合实际工作电压修正。

开关特性表征 MOS 管开通与关断的时间特性，datasheet 中通常给出 4 个核心时间参数，均在特定测试条件下测量：

开通总时间 = td (on)+tr，关断总时间 = td (off)+tf，总开关时间直接决定了硬开关场景下的开关损耗，开关频率越高，对开关时间的要求越严苛。

开通延迟时间 td (on)：驱动电压上升到 10%，到漏极电流上升到 10% 的时间；
上升时间 tr：漏极电流从 10% 上升到 90% 的时间；
关断延迟时间 td (off)：驱动电压下降到 90%，到漏极电流下降到 90% 的时间；
下降时间 tf：漏极电流从 90% 下降到 10% 的时间。

体二极管反向恢复特性体二极管从正向导通切换到反向截止时，存在反向恢复过程，核心参数为反向恢复时间 trr、反向恢复电荷 Qrr。trr 和 Qrr 越大，反向恢复损耗越大，EMI 干扰越严重，硬开关桥式电路、PFC 等场景中，必须选用低 trr、低 Qrr 的器件。

七、MOS 管主要参数详细介绍

datasheet 中的参数是设计选型的唯一依据，我们按工程优先级，分为极限参数、静态参数、动态参数、体二极管参数、热参数 5 大类，拆解每个参数的定义、物理意义与设计注意事项。

7.1 极限参数（绝对最大额定值）

设计中任何工况下都不能超过该参数，否则会造成器件永久损坏，是选型的第一红线。

VDSS/VSS：漏源击穿电压

定义：VGS=0 时，漏源极之间能承受的最大直流电压，NMOS 为 VDSS，PMOS 为 VSS；
设计要点：必须预留 1.2~1.5 倍的安全余量，需覆盖稳态工作电压 + 开关尖峰电压，尖峰电压不得超过 VDSS 的 90%。例如 220VAC 输入的 PFC 电路，母线最高电压 375VDC，需选用 600V~650V 耐压的器件。

VGSS：栅源最大电压

定义：栅源极之间能承受的最大直流电压，主流器件为 ±20V；
设计要点：栅极氧化层极薄，过压会造成不可逆击穿，驱动电路需严格控制电压幅值，建议增加 18V 左右的稳压管做栅极过压保护。

ID：连续漏极电流

定义：器件能持续承受的最大漏极直流电流，分为 25℃和 100℃/125℃两个额定值；
设计要点：绝对不能仅参考 25℃的额定值，实际工作中器件结温升高，电流额定值会大幅下降，需按最高工作壳温下的电流额定值选型，预留 1.2~1.5 倍余量。

IDM：脉冲漏极电流

定义：短时间脉冲状态下，器件能承受的最大漏极电流；
设计要点：电机启动、短路保护等峰值电流场景，需保证脉冲电流不超过 IDM，且工作点在 SOA 安全工作区内。

PD：最大耗散功率

定义：25℃壳温下，器件能承受的最大功耗，随壳温升高线性下降；
设计要点：结合热阻计算器件的实际功耗，保证最坏工况下不超过降额后的额定值。

Tj、Tstg：工作结温、存储温度

定义：器件正常工作的结温范围，主流器件为 – 55℃~150℃/175℃；
设计要点：长期工作结温建议控制在额定值的 80% 以内，预留充足的热余量，提升器件可靠性与寿命。

7.2 静态电气参数

VGS (th)：栅源阈值电压

定义：漏极电流达到规定微小值时的栅源电压，datasheet 中为一个范围（如 2~4V）；
设计要点：VGS (th) 仅为器件导通的起始电压，并非完全导通的驱动电压，完全导通需要 VGS 远大于阈值电压，主流功率 MOS 需 10V/12V 驱动电压，逻辑电平 MOS 需 4.5V 驱动电压，这是新手最容易踩的坑。

RDS (on)：漏源导通电阻

定义：器件完全导通时，漏源极之间的直流电阻，是电源设计的核心参数之一；
设计要点：
- RDS (on) 与 VGS 正相关，VGS 越大，RDS (on) 越小，需参考实际驱动电压下的参数；
- RDS (on) 具有正温度系数，结温每升高 1℃，RDS (on) 增大 0.35%~0.45%，125℃时阻值约为 25℃的 1.4~1.5 倍，设计中必须做温度修正；
- 导通损耗与 RDS (on) 成正比，在耐压、电流满足的前提下，优先选用小阻值器件，需平衡成本与 Qg。

IDSS：漏源截止漏电流

定义：VGS=0、VDS=VDSS 时，漏源极之间的截止漏电流，通常为 uA 级；
设计要点：漏电流随温度升高而增大，高温关断损耗略有增加，常规场景下可忽略不计。

IGSS：栅源漏电流

定义：栅源极施加额定电压、VDS=0 时的栅极漏电流，通常为 nA 级；
设计要点：表征栅极氧化层的绝缘性能，漏电流过大说明氧化层存在缺陷，器件可靠性下降。

VSD：体二极管正向压降

定义：体二极管正向导通时的压降，通常为 0.7~1.2V；
设计要点：续流场景下，正向导通损耗与 VSD 成正比，同步整流、死区续流场景中，优先选用 VSD 小的器件。

7.3 动态电气参数

Ciss/Crss/Coss：输入 / 反向传输 / 输出电容

定义：前文已拆解，是器件开关特性的核心；
设计要点：高频场景下，优先选用 Crss 小的器件，减小米勒效应，提升开关速度；Coss 是 ZVS 软开关设计的核心参数，需匹配谐振电感。

Qg：总栅极电荷

定义：将栅极从 0V 充电到额定驱动电压，所需的总电荷，单位 nC；
设计要点：Qg 越大，驱动电路需要提供的充电电流越大，开关速度越慢，驱动损耗越大，高频应用必须选用低 Qg 的器件。Qg 与 RDS (on) 为矛盾关系，相同规格下，RDS (on) 越小，芯片面积越大，Qg 越大，需根据开关频率平衡选型。

Qgs/Qgd：栅源电荷 / 栅漏电荷

定义：Qgs 为栅源电容的充电电荷，Qgd 为栅漏电容的充电电荷（米勒电荷）；
设计要点：Qgd 是米勒平台的核心，Qgd 越大，米勒平台时间越长，开关损耗越大，硬开关场景中，Qgd 是比 Qg 更关键的参数。

td (on)/tr/td (off)/tf：开关时间参数

定义：前文已拆解，表征器件的开关速度；
设计要点：datasheet 中的开关时间为特定测试条件下的数值，实际应用中受栅极电阻、驱动电流、寄生电感影响极大，需结合实际电路修正。

7.4 体二极管参数

trr：反向恢复时间

定义：体二极管从正向导通到完全反向截止所需的时间；
设计要点：硬开关场景中，trr 越大，反向恢复损耗越大，EMI 越严重，甚至会导致桥臂直通，桥式电路、PFC、电机驱动必须选用低 trr 的快速恢复体二极管 MOS。

Qrr：反向恢复电荷

定义：反向恢复过程中，流过二极管的反向电荷总量；
设计要点：Qrr 与 trr 正相关，直接决定反向恢复损耗的大小，是高压硬开关场景的核心选型参数。

IF/IFM：体二极管连续 / 脉冲正向电流

定义：体二极管能承受的连续 / 脉冲正向电流，与 ID 对应；
设计要点：续流场景中，需保证正向电流不超过额定值，死区时间越长，对 IF 的要求越高。

7.5 热参数

RθJC：结到壳的热阻

定义：器件结温到外壳的热阻，单位℃/W，由封装与芯片尺寸决定；
设计要点：RθJC 越小，散热性能越好，大功率场景优先选用低 RθJC 的封装，是结温计算的核心参数。

RθJA：结到环境的热阻

定义：器件结温到环境空气的热阻，单位℃/W，与封装、PCB 铺铜面积、散热设计强相关；
设计要点：无散热片的场景，需用 RθJA 计算结温，贴片封装需保证足够的铺铜面积，降低热阻。

八、MOS 管各项参数的工程计算方法

本章节提供电源设计中可直接套用的核心参数计算公式，覆盖热设计、损耗、驱动、可靠性校验全流程。

8.1 导通电阻的结温修正计算

datasheet 中 RDS (on) 为 25℃下的数值，实际工作结温下的阻值修正公式：

TCR：导通电阻温度系数，datasheet 中通常给出，典型值为 0.0035~0.0045/℃；
示例：25℃时 RDS (on)=10mΩ，TCR=0.004/℃，Tj=125℃，则

8.2 结温计算

结温是器件可靠性的核心指标，热路计算公式：

带散热片场景：

无散热片场景：

Tc：壳温；Ta：环境温度；Ploss：器件总损耗；
RθCS：壳到散热片的热阻；RθSA：散热片到环境的热阻。

8.3 栅极驱动电阻 Rg 计算

栅极电阻是控制开关速度、抑制振铃的核心，需兼顾损耗与 EMI，最小栅极电阻计算公式（避免栅极振铃）：

Ls：栅极回路的寄生电感，典型值 5nH~20nH；Ciss：器件输入电容。

同时需匹配驱动芯片的最大拉灌电流，保证Igate_max=Vgs_driver/Rg不超过驱动芯片的额定值。

8.4 并联均流参数计算

MOS 管正温度系数天然具备均流能力，多管并联时，均流误差计算公式：

设计要点：并联器件需选用同型号、同批次，RDS (on) 误差≤5%，PCB 走线对称，散热条件一致，保证结温偏差≤10℃，均流误差可控制在 10% 以内。

8.5 雪崩能量校验

感性负载关断时，漏感会产生电压尖峰，超过器件耐压时会发生雪崩击穿，需校验雪崩能量不超过 datasheet 的 EAS 额定值：

Lleak：漏感；Ipeak：关断时刻的峰值电流；n：雪崩次数。

九、MOS 管的工程选型方法

MOS 管选型的核心原则：场景优先、余量合理、性能平衡、成本最优，并非参数越高越好，需结合拓扑、开关频率、功率等级、散热条件综合选型，以下为标准化选型步骤，按优先级排序。

步骤 1：确定器件类型

低侧开关：优先选用增强型 NMOS，相同规格下 RDS (on) 更小、成本更低、驱动成熟；
小电流高侧开关：选用增强型 PMOS，驱动简单，无需自举电路；
大电流高侧开关：优先选用 NMOS + 自举驱动，性能与成本更优；
3.3V/5V 低压驱动：选用逻辑电平 MOS 管，保证低驱动电压下完全导通；
汽车电子场景：选用符合 AEC-Q101 标准的车规级 MOS 管。

步骤 2：确定耐压等级 VDSS

核心规则：最大工作漏源电压，需覆盖稳态电压 + 开关尖峰电压；
典型场景选型：
- 12V 输入 DC-DC：选用 25V~30V 耐压；
- 48V 通信电源：选用 60V~80V 耐压；
- 220VAC 输入 PFC / 反激：选用 600V~650V 耐压；
- 380VAC 三相输入：选用 800V~900V 耐压。

步骤 3：确定电流额定值 ID

核心规则：100℃/125℃下的 ID 额定值 ≥ 1.2~1.5 × 最大连续工作电流有效值；
绝对不能仅参考 25℃下的 ID 额定值，需按 datasheet 中的 ID-Tc 降额曲线选型；
峰值电流场景：保证脉冲电流不超过 IDM，且工作点在 SOA 安全工作区内。

步骤 4：导通电阻 RDS (on) 选型

低频场景（f_sw<20KHz）：导通损耗占主导，在耐压、电流满足的前提下，优先选用 RDS (on) 更小的器件；
中高频场景（20KHz<f_sw<100KHz）：平衡 RDS (on) 与 Qg，兼顾导通损耗与开关损耗；
必须参考实际驱动电压下的 RDS (on)，并做结温修正，保证最坏工况下导通损耗在散热设计范围内。

步骤 5：动态参数选型

高频场景（f_sw>100KHz）：开关损耗占主导，优先选用低 Qg、低 Qgd、低 Crss的器件，如 SGT MOS；
硬开关桥式电路、PFC：体二极管频繁续流，必须选用低 trr、低 Qrr的快速恢复体二极管 MOS；
ZVS 软开关场景（如 LLC）：对 Crss、trr 要求较低，可优先选用低 RDS (on) 的器件，降低成本。

步骤 6：封装与热性能选型

小功率小体积：SOT-23、DFN、TSOP-6；
中功率：TO-252 (DPAK)、TO-263 (D2PAK)、DFN5x6/8×8；
大功率：TO-220、TO-247、TO-264、功率模块；
优先选用 RθJC 更小的封装，贴片封装需预留足够的 PCB 铺铜面积，降低热阻，提升散热能力。

步骤 7：可靠性校验

结温校验：最坏工况下，Tj ≤ 额定结温的 80%；

SOA 校验：开关过程中的工作点，必须在 datasheet 对应脉冲时间的 SOA 曲线内；

雪崩能量校验：感性负载场景，保证关断雪崩能量不超过 EAS 额定值；

栅极耐压校验：驱动电压峰值不超过 VGSS 的 80%，增加栅极保护电路。

步骤 8：成本与供应链选型

相同参数下，优先选用通用型号，避免冷门缺货型号；
民用消费类场景：可选用国产高性价比型号，如华润微、士兰微、新洁能、东微半导等；
工业 / 汽车 / 高可靠场景：可选用进口大厂型号，如英飞凌、安森美、意法半导体等。

十、常用 MOS 管类型与典型设计应用

10.1 电源设计常用 MOS 管类型与适配场景

表格

器件类型核心优势典型应用场景

沟槽型 Trench MOS	中低压场景 RDS (on) 小、性价比高、工艺成熟	DC-DC 变换器、同步整流、电机驱动、锂电池保护、消费类电源
屏蔽栅 SGT MOS	低 Crss、开关速度快、EMI 性能优、高频损耗小	PD 快充、车载 OBC、高频高密度电源模块、笔记本适配器
超结 SJ-MOS	高压场景低 RDS (on)、开关损耗小、功率密度高	PC 电源、服务器电源、光伏逆变器、储能 PCS、充电桩、大功率 PFC
逻辑电平 MOS	低阈值、低压驱动可完全导通、MCU 直驱	便携设备、负载开关、锂电池保护板、单片机 IO 口驱动
车规级 MOS	高低温性能好、可靠性高、符合 AEC-Q101	车载 OBC、DC-DC、BMS、电机驱动、车身电子

10.2 典型设计应用与核心要点

应用 1：Buck 降压 DC-DC 变换器

拓扑：Buck 降压电路，NMOS 作为低侧主开关，同步整流 NMOS 作为续流管；
选型要点：
耐压：VDSS ≥ 1.5 倍最大输入电压；
电流：ID ≥ 1.5 倍最大输出电流，覆盖电感电流峰值；
高频场景（f_sw>500KHz）：选用 SGT MOS，低 Qg、低 Crss，减小开关损耗；
同步整流下管：优先选用低 RDS (on)、低 VSD 的器件，减小导通与续流损耗。
设计要点：栅极驱动回路尽量短，减小寄生电感；优化栅极电阻与死区时间，平衡损耗与 EMI；功率回路与驱动回路分开布线，避免干扰。

应用 2：CCM Boost PFC 功率因数校正电路

拓扑：连续导通模式 Boost PFC，MOS 管作为主开关；
选型要点：
耐压：220VAC 输入选用 600V~650V 超结 MOS，覆盖 375V 母线电压与尖峰；
电流：按最大功率计算峰值电流，预留 1.5 倍余量；
CCM 模式下体二极管反向恢复严重，必须选用低 Qrr、快恢复体二极管的超结 MOS；
开关频率 65KHz~100KHz，平衡 RDS (on) 与 Qg，兼顾导通与开关损耗。
设计要点：优化 PCB 布局，减小主功率回路的寄生电感，降低电压尖峰；栅极驱动增加 TVS 保护，避免栅极击穿；散热设计预留充足余量，保证长期工作可靠性。

应用 3：反激电源同步整流设计

拓扑：隔离反激变换器，副边用 MOS 管替代续流二极管，提升效率；
选型要点：
原边 MOS：220VAC 输入选用 650V 超结 MOS，低 Qg 减小开关损耗；
副边同步整流 MOS：耐压≥1.5 倍最大反射电压，选用低 RDS (on)、低 VSD、低 Qg 的 Trench/SGT MOS，副边大电流场景下，导通损耗占主导；
体二极管 trr 小，避免反向恢复导致的损耗与直通风险。
设计要点：同步整流驱动时序精准匹配，优化死区时间，减小体二极管续流时长；驱动回路尽量短，提升开关速度；副边功率回路铺铜充足，降低导通损耗与发热。

应用 4：三相电机驱动全桥电路

拓扑：三相全桥拓扑，6 个 MOS 管组成上下桥臂，驱动永磁同步电机 / 无刷电机；
选型要点：
耐压：按母线电压选型，48V 母线选用 80V 器件，380V 母线选用 650V 器件；
电流：ID ≥ 2 倍电机额定电流，覆盖启动堵转峰值电流；
硬开关工作，体二极管频繁续流，必须选用低 trr、低 Qrr 的器件，减小反向恢复损耗与 EMI，避免桥臂直通；
结温余量充足，应对堵转等极端工况。
设计要点：桥臂死区时间设置合理，避免上下管直通；栅极驱动采用隔离设计，提高抗干扰能力；PCB 布局对称，三相功率回路寄生参数一致，保证均流与平衡；功率地与信号地单点接地，避免干扰。

结尾

MOS 管作为电源设计的核心功率器件，其性能直接决定了电源产品的效率、功率密度与可靠性。从基础原理、结构参数，到损耗计算、选型匹配，再到工程应用，每一个环节都需要结合实际场景深度优化，而非简单照搬 datasheet 参数。

本文覆盖了电源工程师设计 MOS 管相关电路的全流程核心知识，后续将持续更新 MOS 管的 EMI 优化、多管并联设计、失效分析与故障排查等进阶内容，欢迎在评论区交流工程设计中的问题与经验。如果本文对你有帮助，欢迎点赞、收藏、关注，后续会持续分享更多电路硬件设计的实战内容。
