【 分布式调度 | XXL-JOB 】

1.概述

1.1什么是任务调度

我们可以思考一下下面业务场景的解决方案：

• 某电商平台需要每天上午10点，下午3点，晚上8点发放一批优惠券

• 某银行系统需要在信用卡到期还款日的前三天进行短信提醒

• 某财务系统需要在每天凌晨0:10分结算前一天的财务数据，统计汇总

任务调度是为了自动完成特定任务，在约定的特定时刻去执行任务的过程

1.2 为什么需要分布式调度

使用Spring中提供的注解@Scheduled，也能实现调度的功能

在业务类中方法中贴上这个注解,然后在启动类上贴上@EnableScheduling注解

@Scheduled(cron = "0/20 * * * * ? ")
public void doWork(){
//doSomething
}

感觉Spring给我们提供的这个注解可以完成任务调度的功能，好像已经完美解决问题了，为什么还需要分布式呢?

主要有如下这几点原因：

1.3 XXL-JOB介绍

XXL-Job：是大众点评的分布式任务调度平台，是一个轻量级分布式任务调度平台, 其核心设计目标是开发迅速、学习简单、轻量级、易扩展

大众点评目前已接入XXL-JOB，该系统在内部已调度约100万次，表现优异。

官网地址： https://www.xuxueli.com/xxl-job/

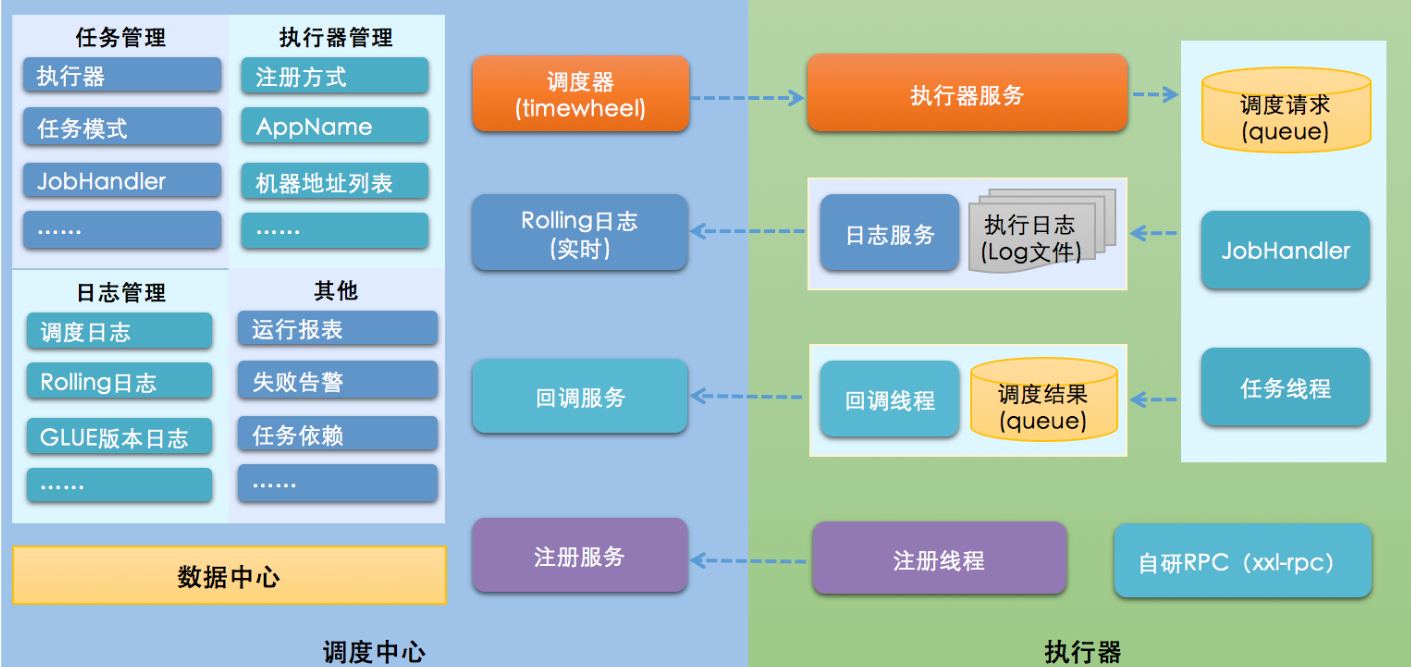

系统架构图

设计思想

将调度行为抽象形成"调度中心"公共平台，而平台自身并不承担业务逻辑，"调度中心"负责发起调度请求。将任务抽象成分散的JobHandler，交由"执行器"统一管理，"执行器"负责接收调度请求并执行对应的JobHandler中业务逻辑。因此，"调度"和"任务"两部分可以相互解耦，提高系统整体稳定性和扩展性。

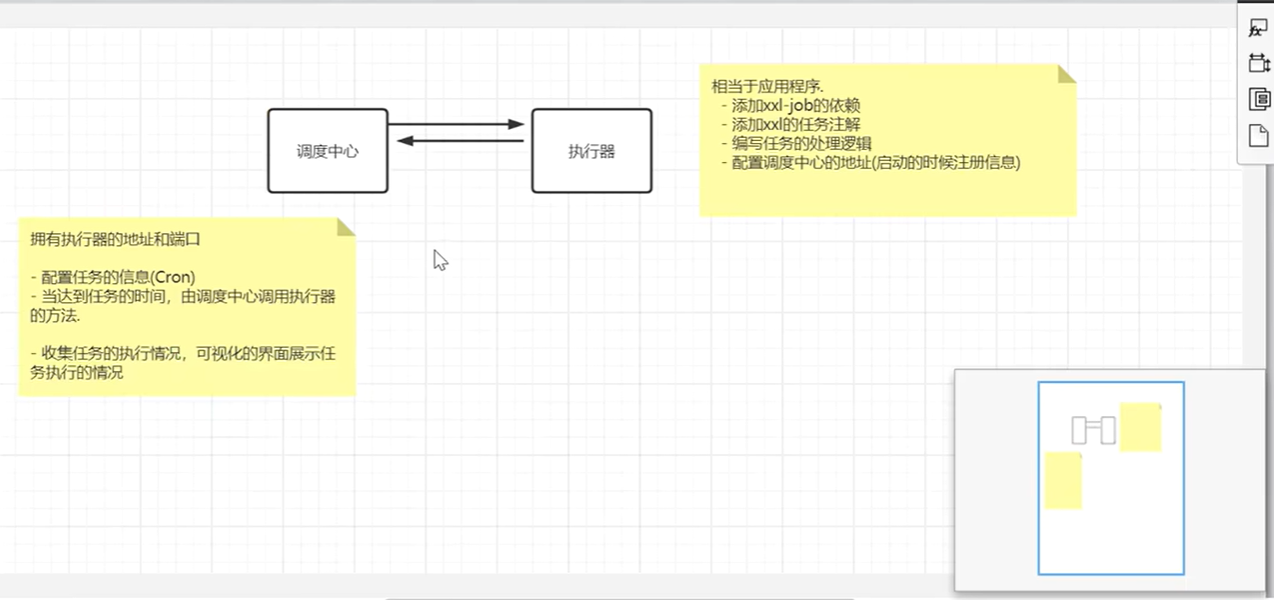

为什么需要 "两个容器"？

这里的 "两个容器" 其实是调度中心（XXL-Job Admin）和执行器（你的业务项目），它们是 XXL-Job 的核心角色，分工明确：

调度中心：这是一个独立的 Web 应用，负责管理所有定时任务的配置（比如 Cron 表达式、JobHandler）、触发调度、监控执行状态。它就像一个 "任务指挥部"，不执行具体业务逻辑，只发号施令。

执行器：这是嵌入在你业务代码里的组件，通过XxlJobConfig配置类注册到调度中心。它负责接收调度中心的指令，执行@XxlJob注解标记的任务方法（如demoJobHandler），就像 "干活的工人"。

2.快速入门

2.1 下载源码

源码下载地址：

https://github.com/xuxueli/xxl-job
https://gitee.com/xuxueli0323/xxl-job

2.1 初始化调度数据库

请下载项目源码并解压，获取 "调度数据库初始化SQL脚本" 并执行即可。

"调度数据库初始化SQL脚本" 位置为：

/xxl-job/doc/db/tables_xxl_job.sql

2.2 编译源码

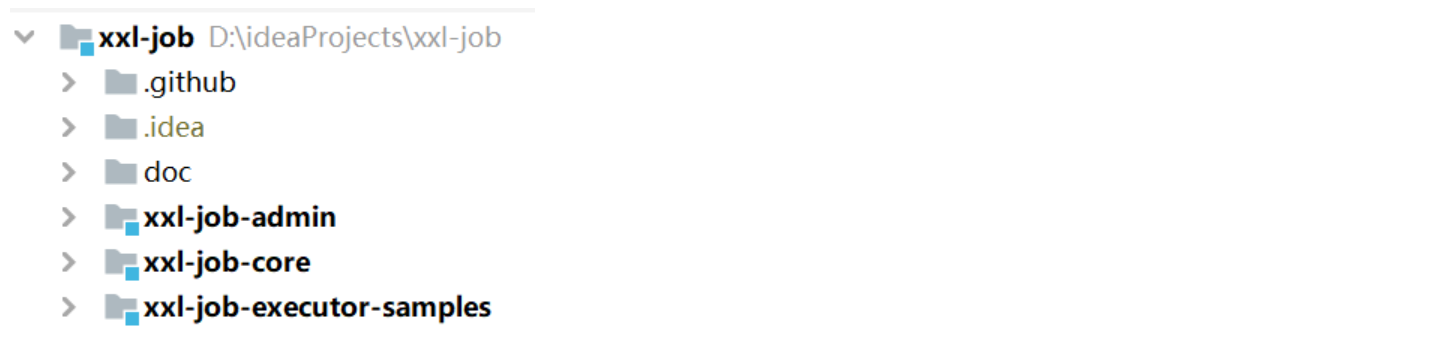

解压源码，按照maven格式将源码导入IDE，使用maven进行编译即可，源码结构如下：

2.3 配置部署调度中心

2.3.1 调度中心配置

修改xxl-job-admin项目的配置文件application.properties,把数据库账号密码配置上

### web
server.port=8080
server.servlet.context-path=/xxl-job-admin
​
### actuator
management.server.servlet.context-path=/actuator
management.health.mail.enabled=false
​
### resources
spring.mvc.servlet.load-on-startup=0
spring.mvc.static-path-pattern=/static/**
spring.resources.static-locations=classpath:/static/
​
### freemarker
spring.freemarker.templateLoaderPath=classpath:/templates/
spring.freemarker.suffix=.ftl
spring.freemarker.charset=UTF-8
spring.freemarker.request-context-attribute=request
spring.freemarker.settings.number_format=0.##########
​
### mybatis
mybatis.mapper-locations=classpath:/mybatis-mapper/*Mapper.xml
#mybatis.type-aliases-package=com.xxl.job.admin.core.model
​
### xxl-job, datasource
spring.datasource.url=jdbc:mysql://192.168.202.200:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
spring.datasource.username=root
spring.datasource.password=WolfCode_2017
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver
​
### datasource-pool
spring.datasource.type=com.zaxxer.hikari.HikariDataSource
spring.datasource.hikari.minimum-idle=10
spring.datasource.hikari.maximum-pool-size=30
spring.datasource.hikari.auto-commit=true
spring.datasource.hikari.idle-timeout=30000
spring.datasource.hikari.pool-name=HikariCP
spring.datasource.hikari.max-lifetime=900000
spring.datasource.hikari.connection-timeout=10000
spring.datasource.hikari.connection-test-query=SELECT 1
spring.datasource.hikari.validation-timeout=1000
​
### xxl-job, email
spring.mail.host=smtp.qq.com
spring.mail.port=25
spring.mail.username=xxx@qq.com
spring.mail.from=xxx@qq.com
spring.mail.password=xxx
spring.mail.properties.mail.smtp.auth=true
spring.mail.properties.mail.smtp.starttls.enable=true
spring.mail.properties.mail.smtp.starttls.required=true
spring.mail.properties.mail.smtp.socketFactory.class=javax.net.ssl.SSLSocketFactory
​
### xxl-job, access token
xxl.job.accessToken=default_token
​
### xxl-job, i18n (default is zh_CN, and you can choose "zh_CN", "zh_TC" and "en")
xxl.job.i18n=zh_CN
​
## xxl-job, triggerpool max size
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100
​
### xxl-job, log retention days
xxl.job.logretentiondays=30

2.3.2 部署项目

运行XxlJobAdminApplication程序即可。

调度中心访问地址：http://localhost:8080/xxl-job-admin

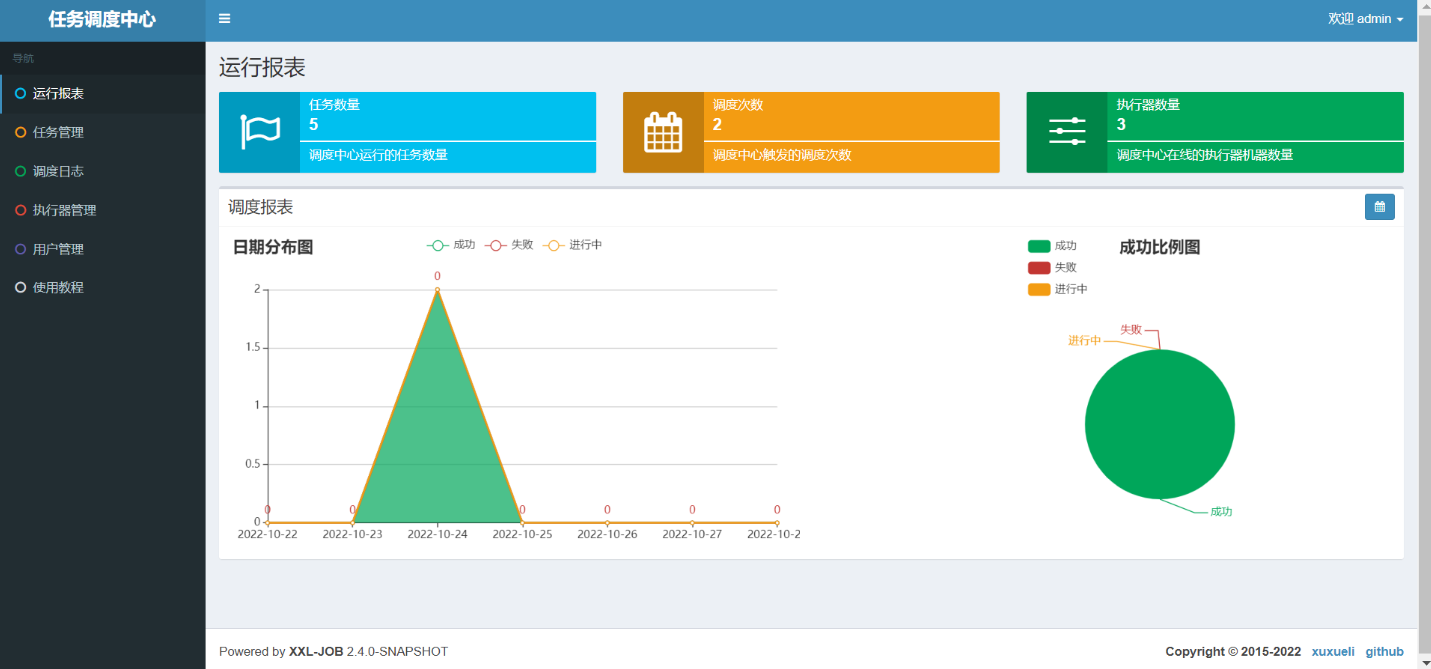

默认登录账号 "admin/123456"，登录后运行界面如下图所示。

至此"调度中心"项目已经部署成功。

2.4 配置部署执行器项目

2.4.1 添加Maven依赖

创建SpringBoot项目并且添加如下依赖：

<dependency>
   <groupId>com.xuxueli</groupId>
   <artifactId>xxl-job-core</artifactId>
   <version>2.3.1</version>
</dependency>

2.4.2 执行器配置

在配置文件中添加如下配置：

### 调度中心部署根地址 [选填]：如调度中心集群部署存在多个地址则用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；
xxl.job.admin.addresses=http://127.0.0.1:8080/xxl-job-admin
### 执行器通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=default_token
### 执行器AppName [选填]：执行器心跳注册分组依据；为空则关闭自动注册
xxl.job.executor.appname=xxl-job-executor-sample
### 执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。
xxl.job.executor.address=
### 执行器IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯实用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；
xxl.job.executor.ip=127.0.0.1
### 执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口；
xxl.job.executor.port=9999
### 执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；
xxl.job.executor.logpath=/data/applogs/xxl-job/jobhandler
### 执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；
xxl.job.executor.logretentiondays=30

2.4.3 添加执行器配置

创建XxlJobConfig配置对象：

@Configuration
public class XxlJobConfig {
   @Value("${xxl.job.admin.addresses}")
   private String adminAddresses;
   @Value("${xxl.job.accessToken}")
   private String accessToken;
   @Value("${xxl.job.executor.appname}")
   private String appname;
   @Value("${xxl.job.executor.address}")
   private String address;
   @Value("${xxl.job.executor.ip}")
   private String ip;
   @Value("${xxl.job.executor.port}")
   private int port;
   @Value("${xxl.job.executor.logpath}")
   private String logPath;
   @Value("${xxl.job.executor.logretentiondays}")
   private int logRetentionDays;
​
   @Bean
   public XxlJobSpringExecutor xxlJobExecutor() {
       XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
       xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
       xxlJobSpringExecutor.setAppname(appname);
       xxlJobSpringExecutor.setAddress(address);
       xxlJobSpringExecutor.setIp(ip);
       xxlJobSpringExecutor.setPort(port);
       xxlJobSpringExecutor.setAccessToken(accessToken);
       xxlJobSpringExecutor.setLogPath(logPath);
       xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);
       return xxlJobSpringExecutor;
  }
}

2.4.4 添加任务处理类

添加任务处理类，交给Spring容器管理，在处理方法上贴上@XxlJob注解

@Component
public class SimpleXxlJob {
   @XxlJob("demoJobHandler")
   public void demoJobHandler() throws Exception {
       System.out.println("执行定时任务,执行时间:"+new Date());
  }
}

2.5 运行HelloWorld程序

2.5.1 任务配置&触发执行

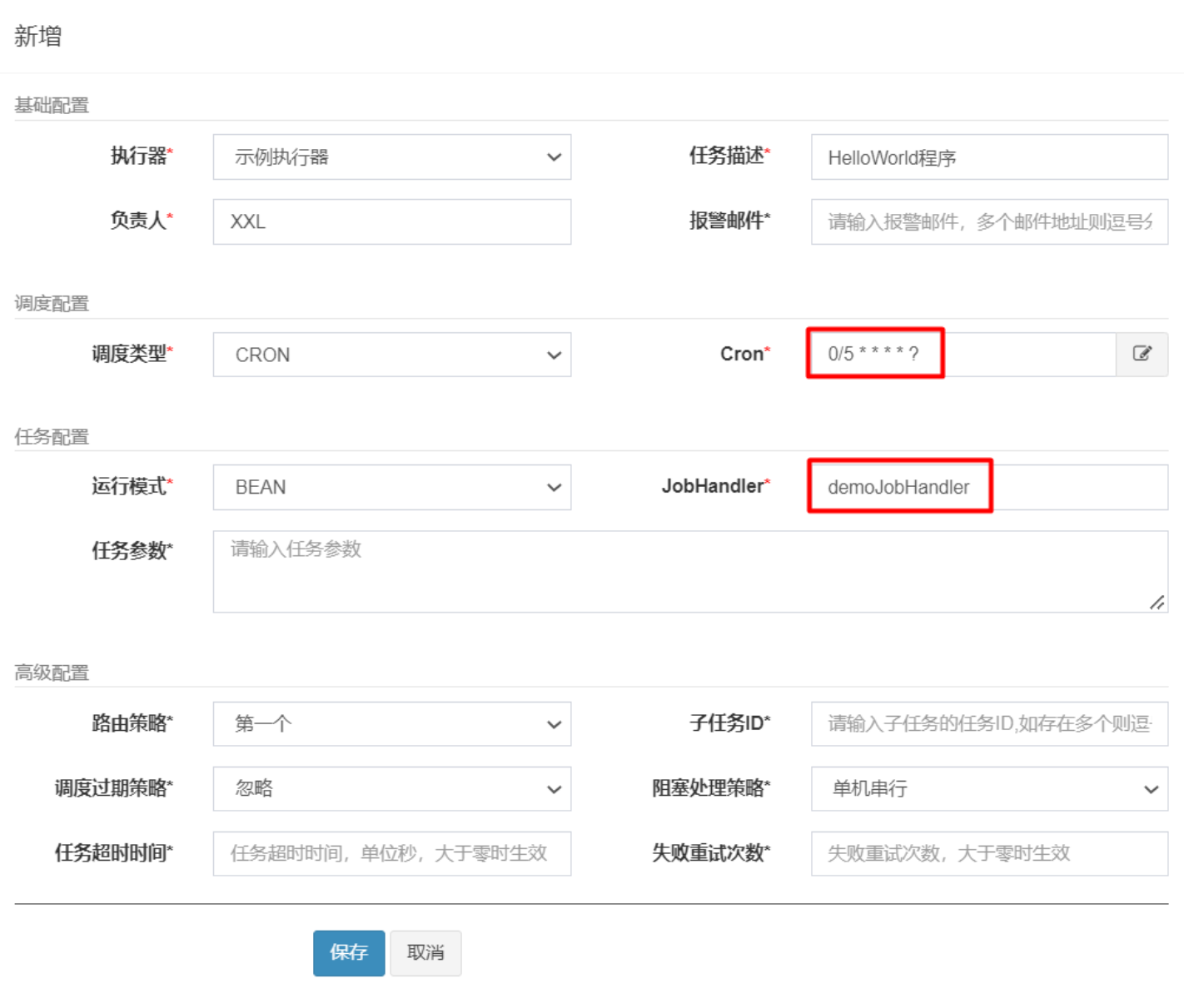

登录调度中心，在任务管理中新增任务，配置内容如下：

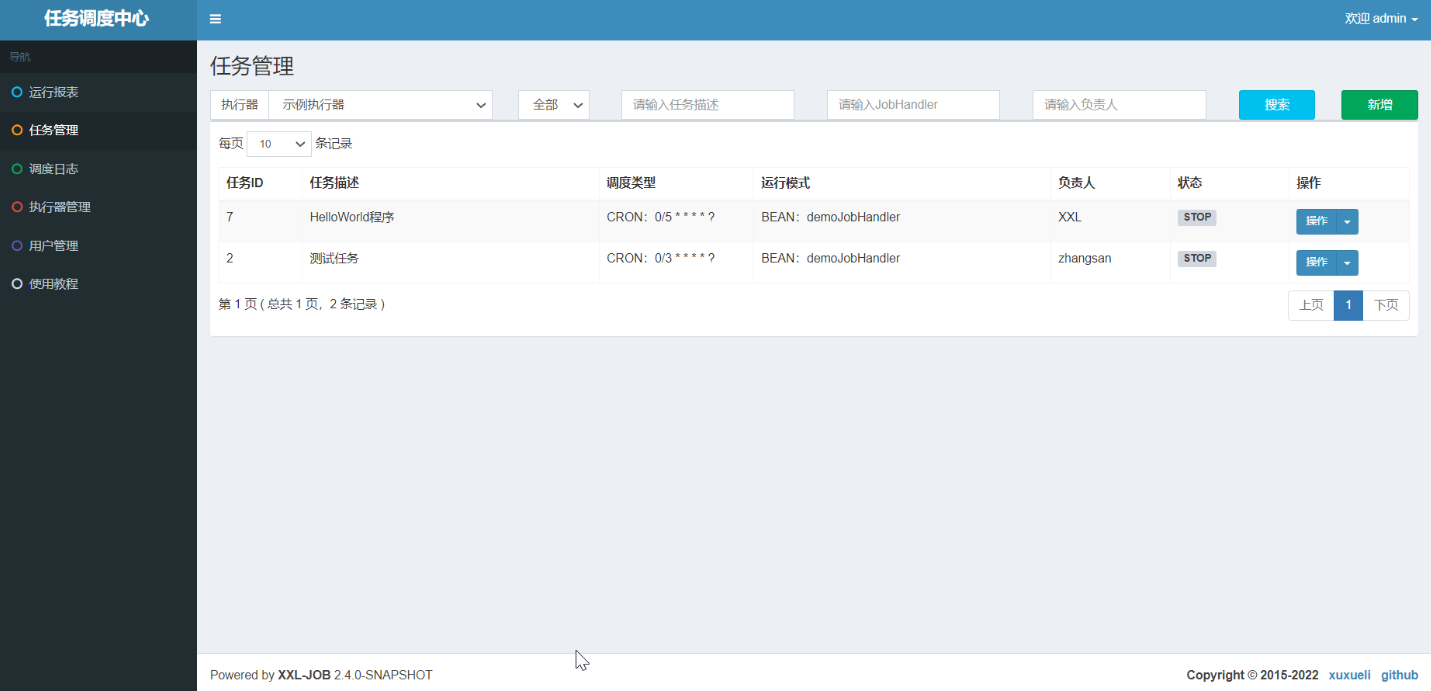

新增后界面如下：

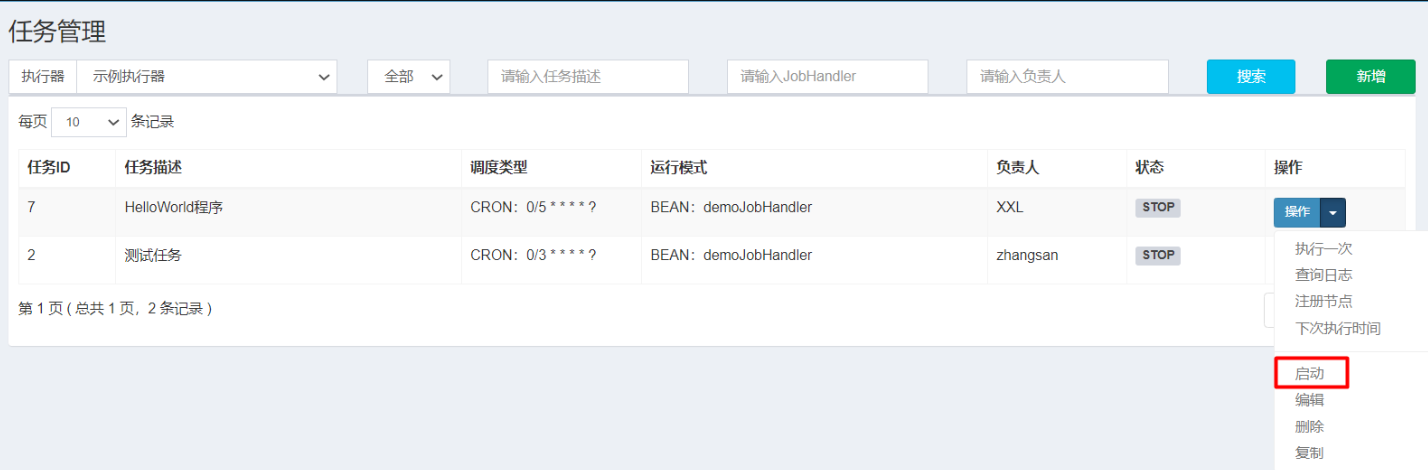

接着启动定时调度任务

2.5.2 查看日志

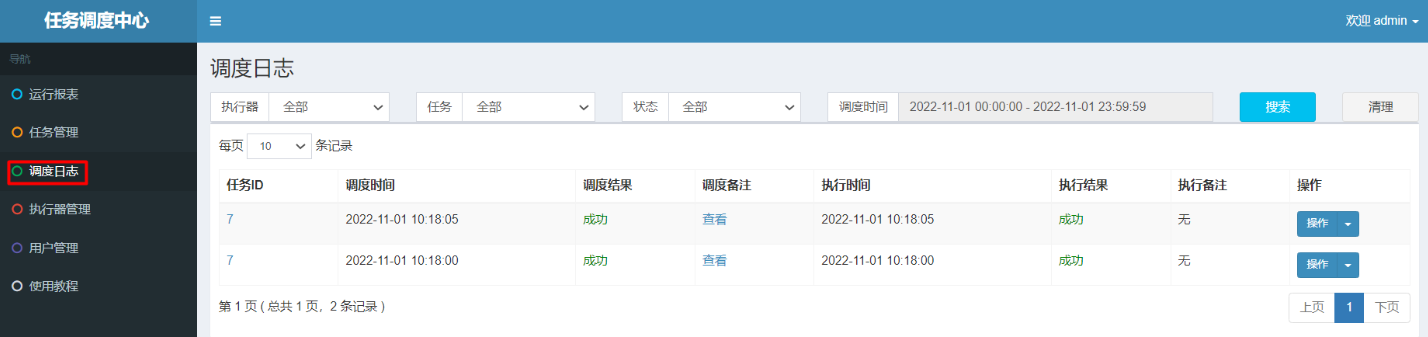

在调度中心的调度日志中就可以看到，任务的执行结果

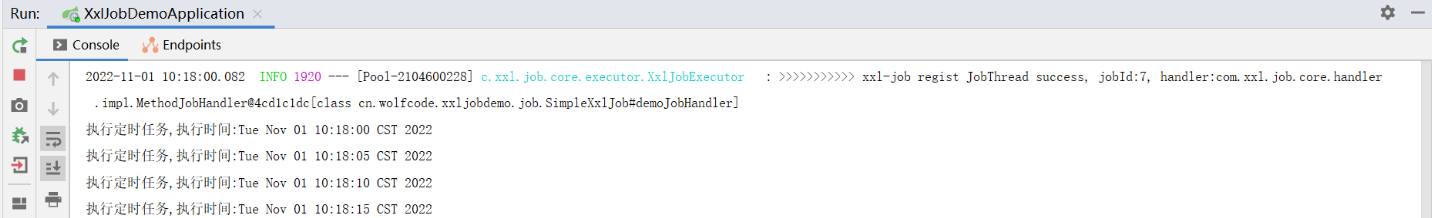

管控台也可以看到任务的执行信息

XXL-Job 是怎么实现定时任务的？

整个流程可以拆解为 4 步：

2.6 GLUE模式（Java）

任务以源码方式维护在调度中心，支持通过Web IDE在线更新，实时编译和生效，因此不需要指定JobHandler。

 "GLUE模式(Java)" 运行模式的任务实际上是一段继承自IJobHandler的Java类代码，它在执行器项目中运行，可使用@Resource/@Autowire注入执行器里中的其他服务。

添加Service

@Service
public class HelloService {
   public void methodA(){
       System.out.println("执行MethodA的方法");
  }
   public void methodB(){
       System.out.println("执行MethodB的方法");
  }
}

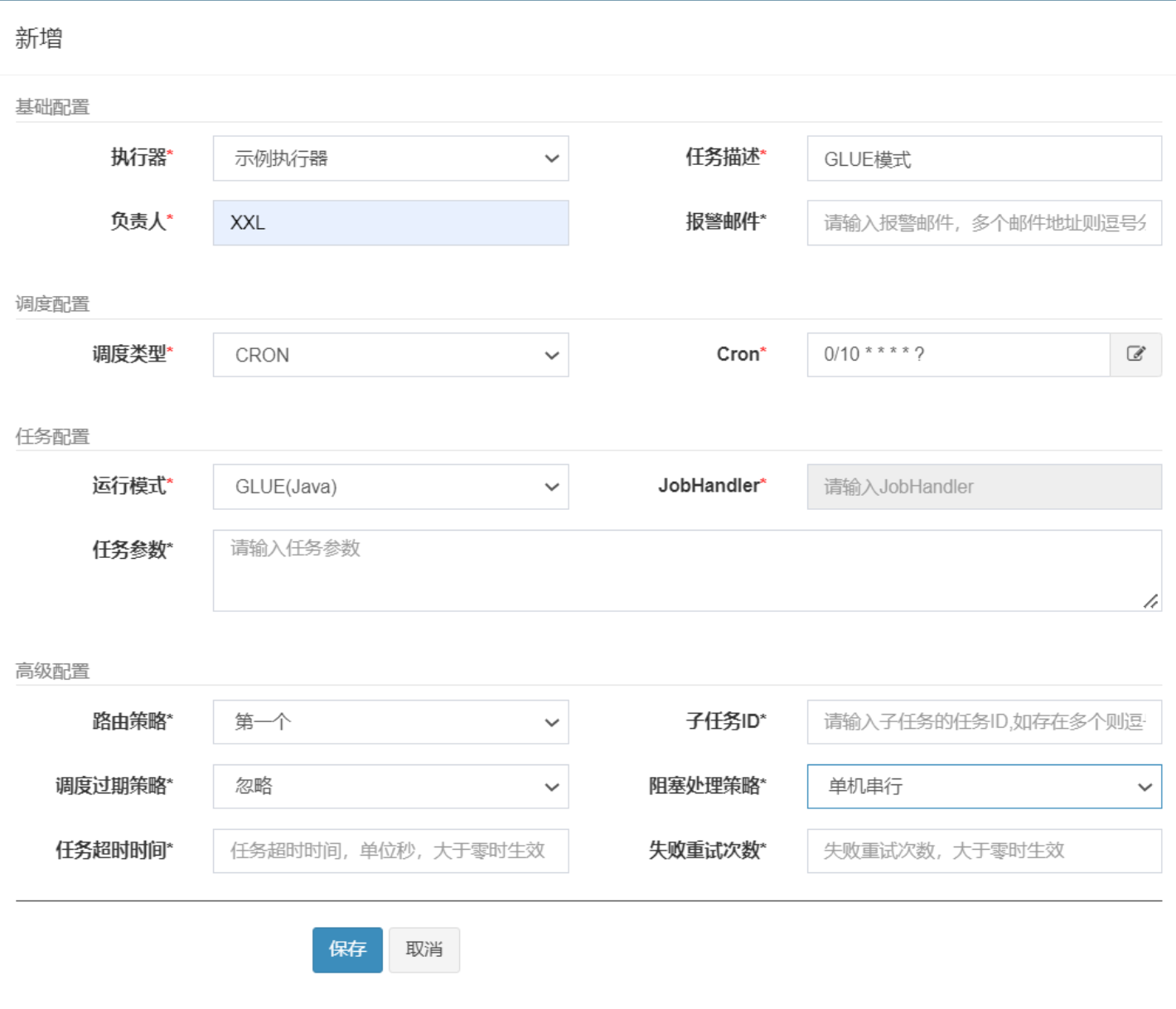

添加任务配置

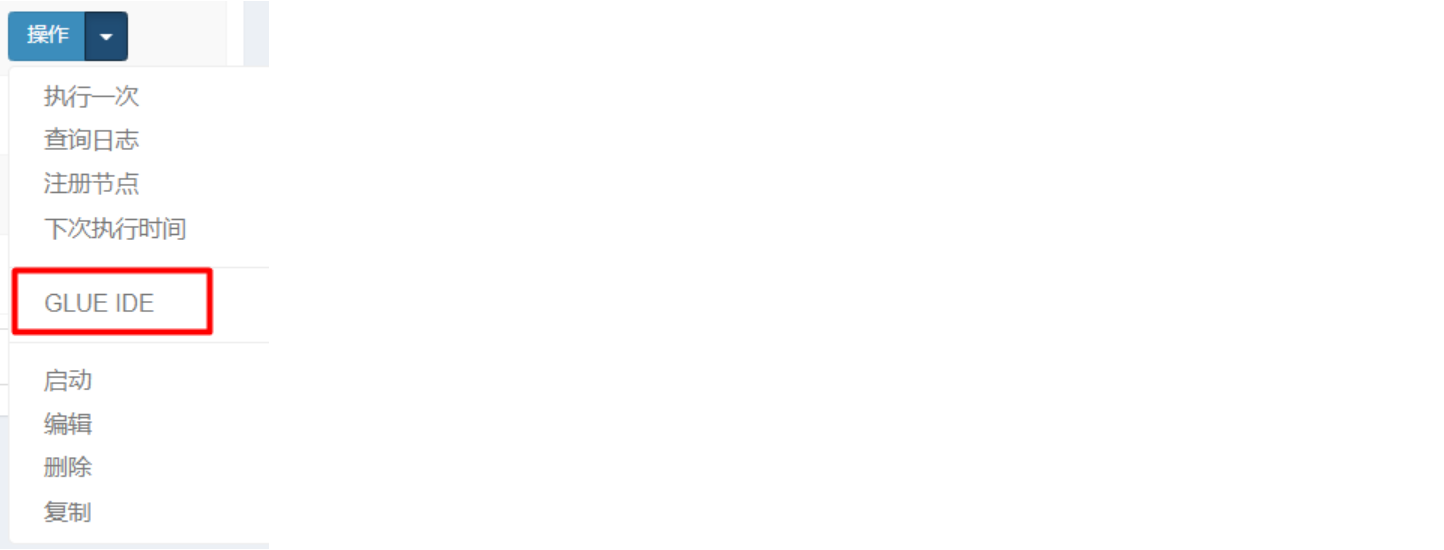

通过GLUE IDE在线编辑代码

编写内容如下：

package com.xxl.job.service.handler;
​
import cn.wolfcode.xxljobdemo.service.HelloService;
import com.xxl.job.core.handler.IJobHandler;
import org.springframework.beans.factory.annotation.Autowired;
​
public class DemoGlueJobHandler extends IJobHandler {
   @Autowired
   private HelloService helloService;
   @Override
   public void execute() throws Exception {
       helloService.methodA();
  }
}

启动并执行程序

2.6 执行器集群

2.6.1 集群环境搭建

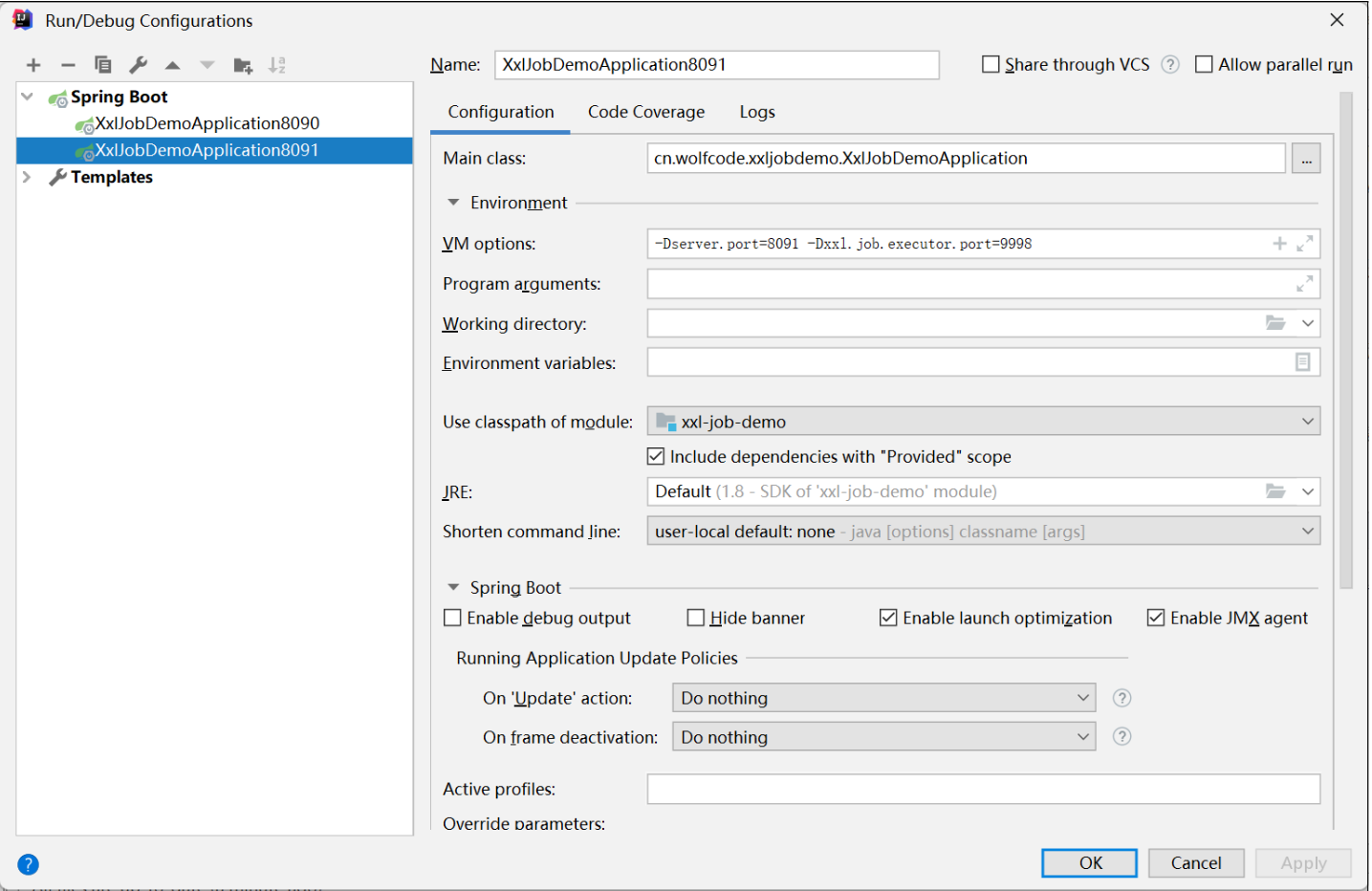

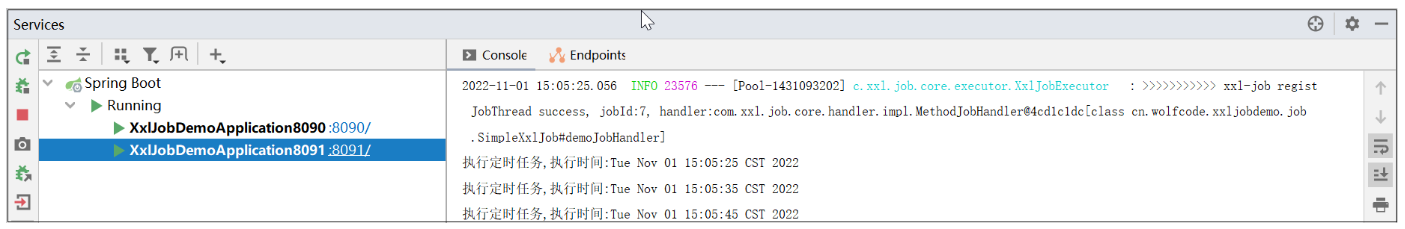

在IDEA中设置SpringBoot项目运行开启多个集群

启动两个SpringBoot程序,需要修改Tomcat端口和执行器端口

• Tomcat端口8090程序的命令行参数如下：

  -Dserver.port=8090 -Dxxl.job.executor.port=9998

• Tomcat端口8090程序的命令行参数如下：

  -Dserver.port=8091 -Dxxl.job.executor.port=9999

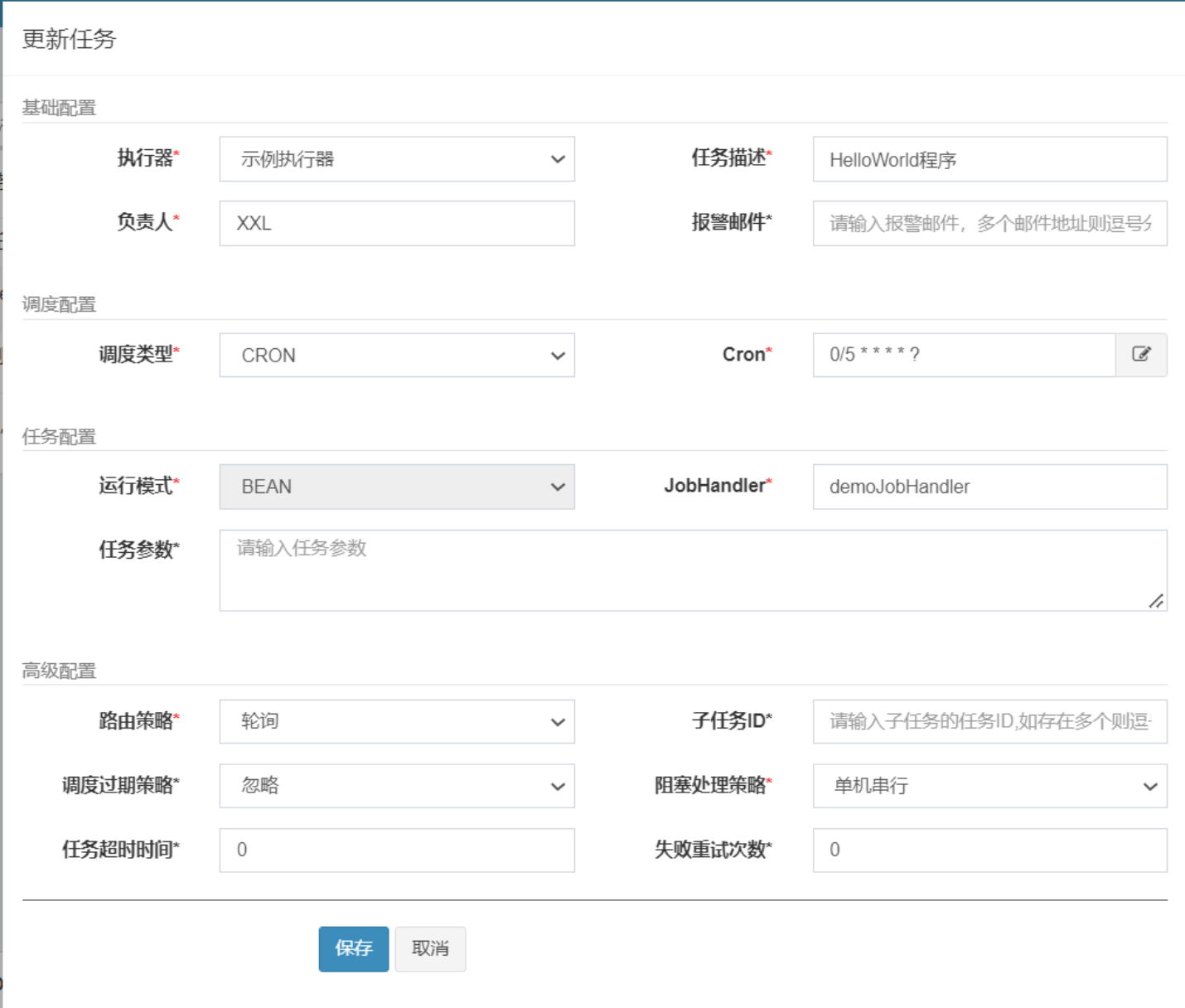

在任务管理中，修改路由策略，修改成 轮询

重新启动，我们可以看到效果是,定时任务会在这两台机器中进行轮询的执行

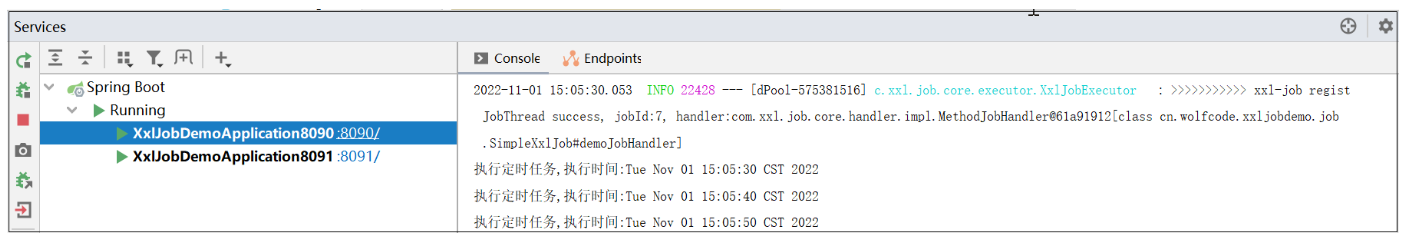

• 8090端口的控制台日志如下：

•

• 8091端口的控制台日志如下：

•

2.6.2 调度路由算法讲解

当执行器集群部署时，提供丰富的路由策略，包括：

3. 分片功能讲解

3.1 案例需求讲解

需求:我们现在实现这样的需求，在指定节假日，需要给平台的所有用户去发送祝福的短信。

3.1.1 初始化数据

在数据库中导入xxl_job_demo.sql数据

3.1.2 集成Druid&MyBatis

添加依赖

<!–MyBatis驱动–>
<dependency>
   <groupId>org.mybatis.spring.boot</groupId>
   <artifactId>mybatis-spring-boot-starter</artifactId>
   <version>1.2.0</version>
</dependency>

<!–mysql驱动–>
<dependency>
   <groupId>mysql</groupId>
   <artifactId>mysql-connector-java</artifactId>
</dependency>

<!–lombok依赖–>
<dependency>
   <groupId>org.projectlombok</groupId>
   <artifactId>lombok</artifactId>
   <scope>provided</scope>
</dependency>

<dependency>
   <groupId>com.alibaba</groupId>
   <artifactId>druid</artifactId>
   <version>1.1.10</version>
</dependency>

添加配置

spring.datasource.url=jdbc:mysql://localhost:3306/xxl_job_demo?serverTimezone=GMT%2B8&useUnicode=true&characterEncoding=UTF-8
spring.datasource.driverClassName=com.mysql.jdbc.Driver
spring.datasource.type=com.alibaba.druid.pool.DruidDataSource
spring.datasource.username=root
spring.datasource.password=WolfCode_2017

添加实体类

@Setter
@Getter
public class UserMobilePlan {
   private Long id;//主键
   private String username;//用户名
   private String nickname;//昵称
   private String phone;//手机号码
   private String info;//备注
}

添加Mapper处理类

@Mapper
public interface UserMobilePlanMapper {
   @Select("select * from t_user_mobile_plan")
   List<UserMobilePlan> selectAll();
}

3.1.3 业务功能实现

任务处理方法实现

@XxlJob("sendMsgHandler")
public void sendMsgHandler() throws Exception{
   List<UserMobilePlan> userMobilePlans = userMobilePlanMapper.selectAll();
   System.out.println("任务开始时间:"+new Date()+",处理任务数量:"+userMobilePlans.size());
   Long startTime = System.currentTimeMillis();
   userMobilePlans.forEach(item->{
       try {
           //模拟发送短信动作
           TimeUnit.MILLISECONDS.sleep(10);
      } catch (InterruptedException e) {
           e.printStackTrace();
      }
  });
   System.out.println("任务结束时间:"+new Date());
   System.out.println("任务耗时:"+(System.currentTimeMillis()-startTime)+"毫秒");
}

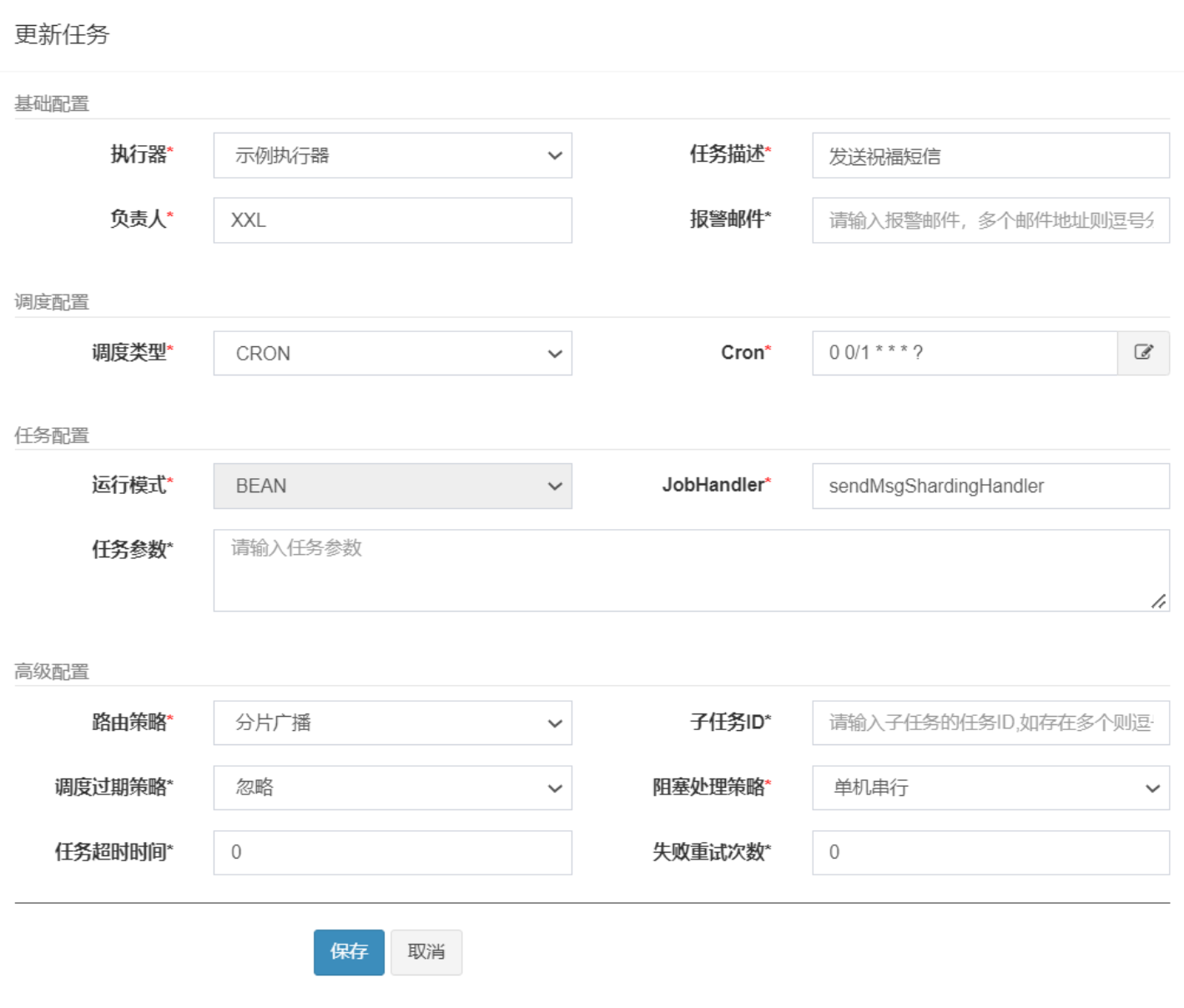

任务配置信息

3.2 分片概念讲解

比如我们的案例中有2000+条数据，如果不采取分片形式的话，任务只会在一台机器上执行，这样的话需要20+秒才能执行完任务。

如果采取分片广播的形式的话，一次任务调度将会广播触发对应集群中所有执行器执行一次任务，同时系统自动传递分片参数；可根据分片参数开发分片任务；

获取分片参数方式：

// 可参考Sample示例执行器中的示例任务"ShardingJobHandler"了解试用
int shardIndex = XxlJobHelper.getShardIndex();
int shardTotal = XxlJobHelper.getShardTotal();

这两个参数是 XXL-Job 调度中心自动传递给每个执行器的，用来标识当前执行器在分片集群中的 "身份"：

举个例子：你启动了 2 台执行器机器，调度中心会给第一台机器传 shardIndex=0、shardTotal=2，给第二台传 shardIndex=1、shardTotal=2。

通过这两个参数，我们可以通过求模取余的方式，分别查询，分别执行，这样的话就可以提高处理的速度。

"求模取余" 是怎么实现分片查询的？

核心逻辑：用数据的唯一标识（比如 ID）对分片总数取余，余数等于当前分片序号的，就由这台机器处理。

还是以你 2000 条用户数据、2 台机器为例：

1. 机器 1（shardIndex=0，shardTotal=2）

执行 SQL：select * from t_user_mobile_plan where mod(id,2)=0

• 含义：只查 ID 是偶数的数据（0、2、4、6…），大约 1000 条
• 这台机器只处理这 1000 条，耗时约 10 秒

2. 机器 2（shardIndex=1，shardTotal=2）

执行 SQL：select * from t_user_mobile_plan where mod(id,2)=1

• 含义：只查 ID 是奇数的数据（1、3、5、7…），大约 1000 条
• 这台机器只处理这 1000 条，耗时约 10 秒

3. 最终效果

两台机器同时并行处理，原本 1 台机器 20 秒的活，2 台机器 10 秒就完成了；如果是 4 台机器，每台处理 500 条，只需要 5 秒。

3.3 案例改造成任务分片

Mapper增加查询方法

@Mapper
public interface UserMobilePlanMapper {
   @Select("select * from t_user_mobile_plan where mod(id,#{shardingTotal})=#{shardingIndex}")

   List<UserMobilePlan> selectByMod(@Param("shardingIndex") Integer shardingIndex,@Param("shardingTotal")Integer shardingTotal);

   @Select("select * from t_user_mobile_plan")
   List<UserMobilePlan> selectAll();
}

任务类方法

@XxlJob("sendMsgShardingHandler")
public void sendMsgShardingHandler() throws Exception{
   System.out.println("任务开始时间:"+new Date());
   int shardTotal = XxlJobHelper.getShardTotal();
   int shardIndex = XxlJobHelper.getShardIndex();
   List<UserMobilePlan> userMobilePlans = null;
   if(shardTotal==1){
       //如果没有分片就直接查询所有数据
       userMobilePlans = userMobilePlanMapper.selectAll();
  }else{
       userMobilePlans = userMobilePlanMapper.selectByMod(shardIndex,shardTotal);
  }
   System.out.println("处理任务数量:"+userMobilePlans.size());
   Long startTime = System.currentTimeMillis();
   userMobilePlans.forEach(item->{
       try {
           TimeUnit.MILLISECONDS.sleep(10);
      } catch (InterruptedException e) {
           e.printStackTrace();
      }
  });
   System.out.println("任务结束时间:"+new Date());
   System.out.println("任务耗时:"+(System.currentTimeMillis()-startTime)+"毫秒");
}

任务设置

恭喜你完全掌握XXL-JOB！✿
