【Starrocks + Hive 】BitMap + 物化视图 实战记录

BitMap 简单介绍

高效的数据结构（bit数组），使用二进制位（0或1）来简洁地表示信息，适用于处理海量数据（大规模整数）的去重、查询和统计。

更优的Bitmap – RoaringBitmap

将32位整数分成高16位(计算桶的索引位置)和低16位（实际存放数据的桶），使用桶来存储。Container有三种类型：ArrayContainer、BitmapContainer和RunContainer

使用要求:

字段为 int 类型:
连续性越好，性能越高

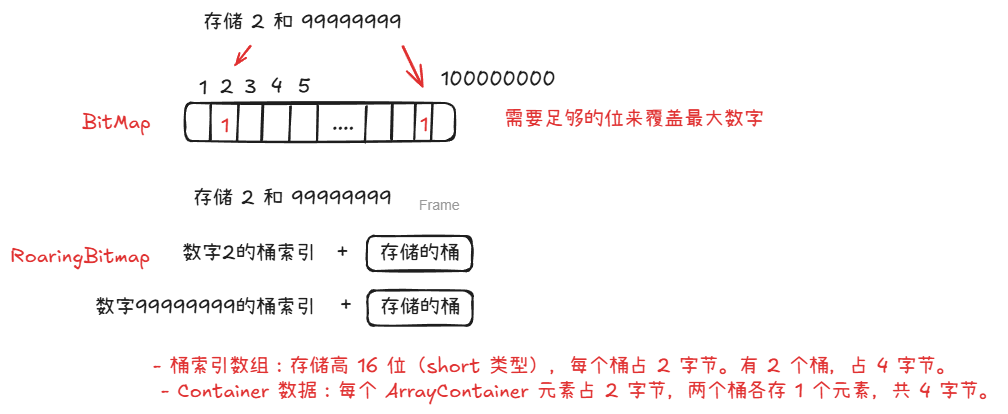

示例:

单位关系: (1byte = 8bit) 1 int = 4byte

bitmap 实际空间: 99999999 / 8 / 1024 /1024 = 11.92 M

RoaringBitmap 实际空间: 22 + 22 = 8 byte

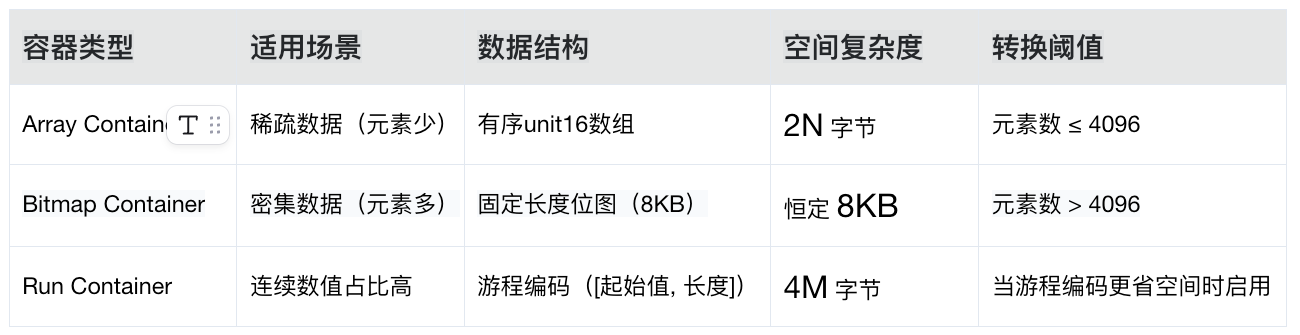

RoaringBitmap 容器类型

在Hive 和 Starrocks 联合使用

使用场景:

大量数据精确去重场景: 热门网站 pv pu , 用户画像圈人等场景

• bitmap 索引加速(starrocks 使用较多)
• hive 中使用（包括spark）
• hive中原生不支持 bitmap，一般需要自己构建UDF将数据转成bitmap格式，然后存储为 binary 类型。

UDF 构建

在新版本的starrocks中，有官方提高的 hive-udf.jar 包可以支持 hive bitmap的使用;

jar 包地址

fe/hive-udf/hive-udf-1.0.0.jar

使用场景

• 原始数据量大，需要导入 starrocks 构建bitmap类型字段，直接导入会导致 SR 集群负载高，希望在 hive 中构建完成再导入。
• 导出 starrocks 中的 bitmap 至 hive，提供其他场景使用

支持的 hive bitmap udf 函数:

具体参考: https://docs.starrocks.io/zh/docs/3.5/sql-reference/sql-functions/hive_bitmap_udf/#%E6%94%AF%E6%8C%81%E7%94%9F%E6%88%90%E7%9A%84-hive-bitmap-udf-%E5%87%BD%E6%95%B0

常用以下：

• bitmapAgg ：将数据列转成 bitmap 类型，性能好
• bitmapcount：统计bitmap中的数据值
• bitmapunion: 求一组bitmap的并集一般联合 bitmapcount 使用, 效果类时 count distinct

使用前提(对象列必须为 整数类型):

非整数字符串数据需要构建全局字典表进行映射

构建方式:

— 字典表
create table prd_tmp.dict_test (id string,load_date string, id_int bigint) using orc;

— 数据写入 or 更新
with
max_id_int as (
select ifnull(max(id_int),0) as max_id_int from prd_tmp.dict_test
)
,
new_data as (
select
sale_ordr_doc
,date_format(CURRENT_TIMESTAMP(),'yyyyMMdd') load_date
,(row_number() over(order by sale_ordr_doc )) + (select * from max_id_int) id_int
from prd_dwd.ordr_detl t1
left join prd_tmp.dict_test t2 on t1.sale_ordr_doc = t2.id
where t2.id is null and t1.stat_date = '20251213'
group by sale_ordr_doc limit 100
)

insert into prd_tmp.dict_test
select * from new_data

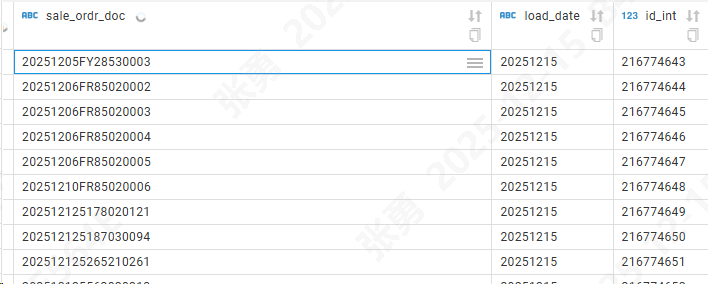

效果如下:

Starrocks 3.0 + 版本支持，auto_increment 可简化全局字典构建流程

详情：https://docs.starrocks.io/zh/docs/sql-reference/sql-statements/table_bucket_part_index/auto_increment/

使用注意事项：https://docs.starrocks.io/zh/docs/sql-reference/sql-statements/table_bucket_part_index/auto_increment/#%E5%8D%95%E8%B0%83%E6%80%A7%E4%BF%9D%E8%AF%81

— 构建带自增的主键表，主键为需要替换的ID
CREATE TABLE test_tbl1
(
id BIGINT NOT NULL,
number BIGINT NOT NULL AUTO_INCREMENT
)
PRIMARY KEY (id)
DISTRIBUTED BY HASH(id)
PROPERTIES("replicated_storage" = "true");

hive 中使用bitmap UDF查询

— 1. 将 hive-udf.jar 上传至hdfs目录, 这里假如上传至 /tmp 目录
— 2. 链接hive或者spark

— 3. 注册jar
add jar hdfs:///tmp/hive-udf.jar;

— 4. 创建函数
create temporary function bitmap_count as 'com.starrocks.hive.udf.UDFBitmapCount';
create temporary function bitmap_agg as 'com.starrocks.hive.udf.UDAFBitmapAgg';

— 5. bitmap 函数去重查询
select bitmap_count(bitmap_agg(id_int)) from
(select
t1.sale_ordr_doc,
t2.id_int
from
ordr_detl t1
left join prd_tmp.dict_test t2 on t1.sale_ordr_doc = t2.id
where t1.dt >= '20250710' and t1.dt<='20251210' ) a ;

— 6. 不使用bitmap 函数去重查询 (也可以不关联 prd_tmp.dict_test ，直接count原表的 id，这里为了验证 id_int 的数据量是否准确，所以保持一致 )
select count(DISTINCT id_int) from
(select
t1.sale_ordr_doc,
t2.id_int
from
ordr_detl t1
left join prd_tmp.dict_test t2 on t1.sale_ordr_doc = t2.id
where t1.stat_date >= '20250710' and t1.stat_date<='20251210' ) a ;

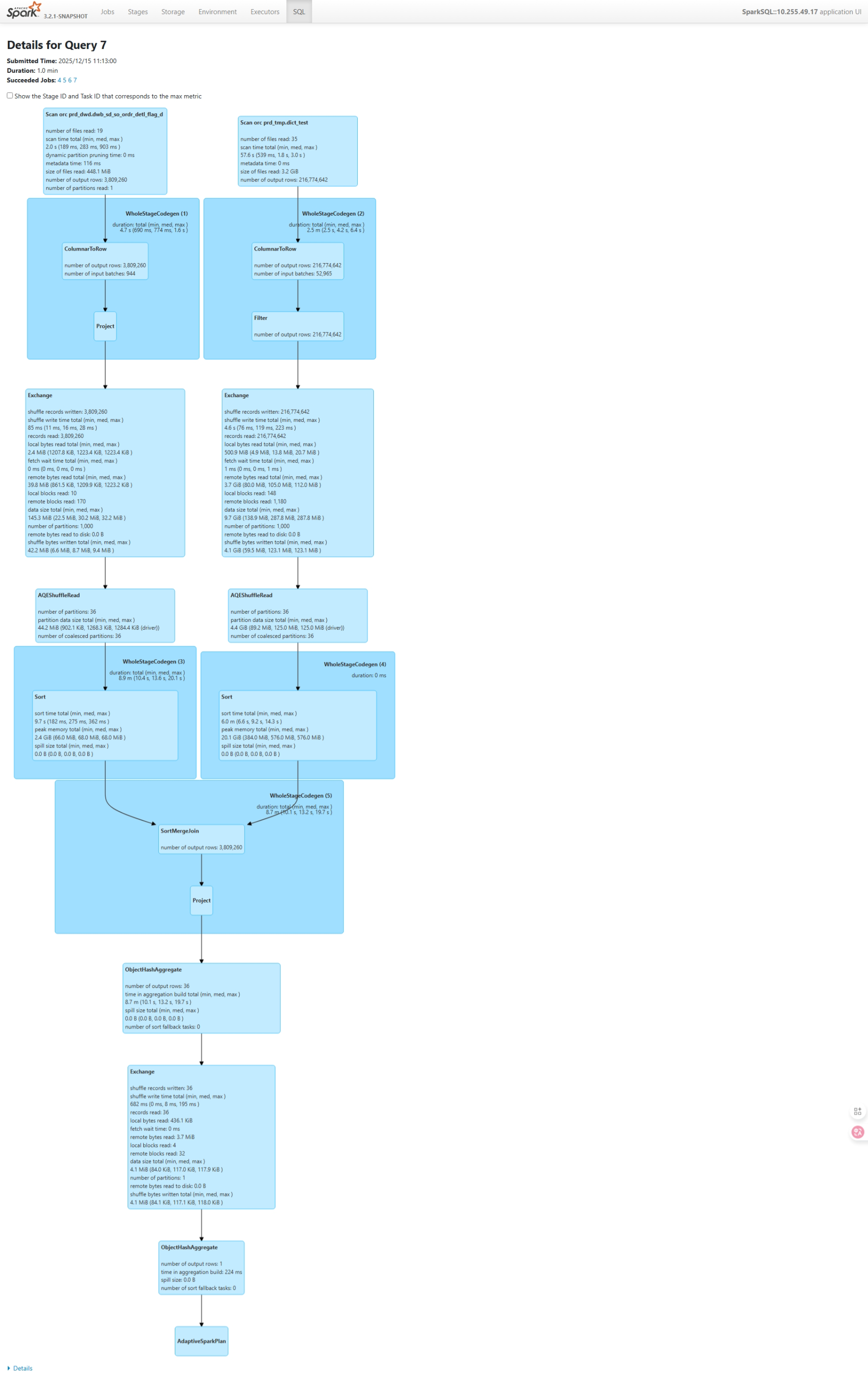

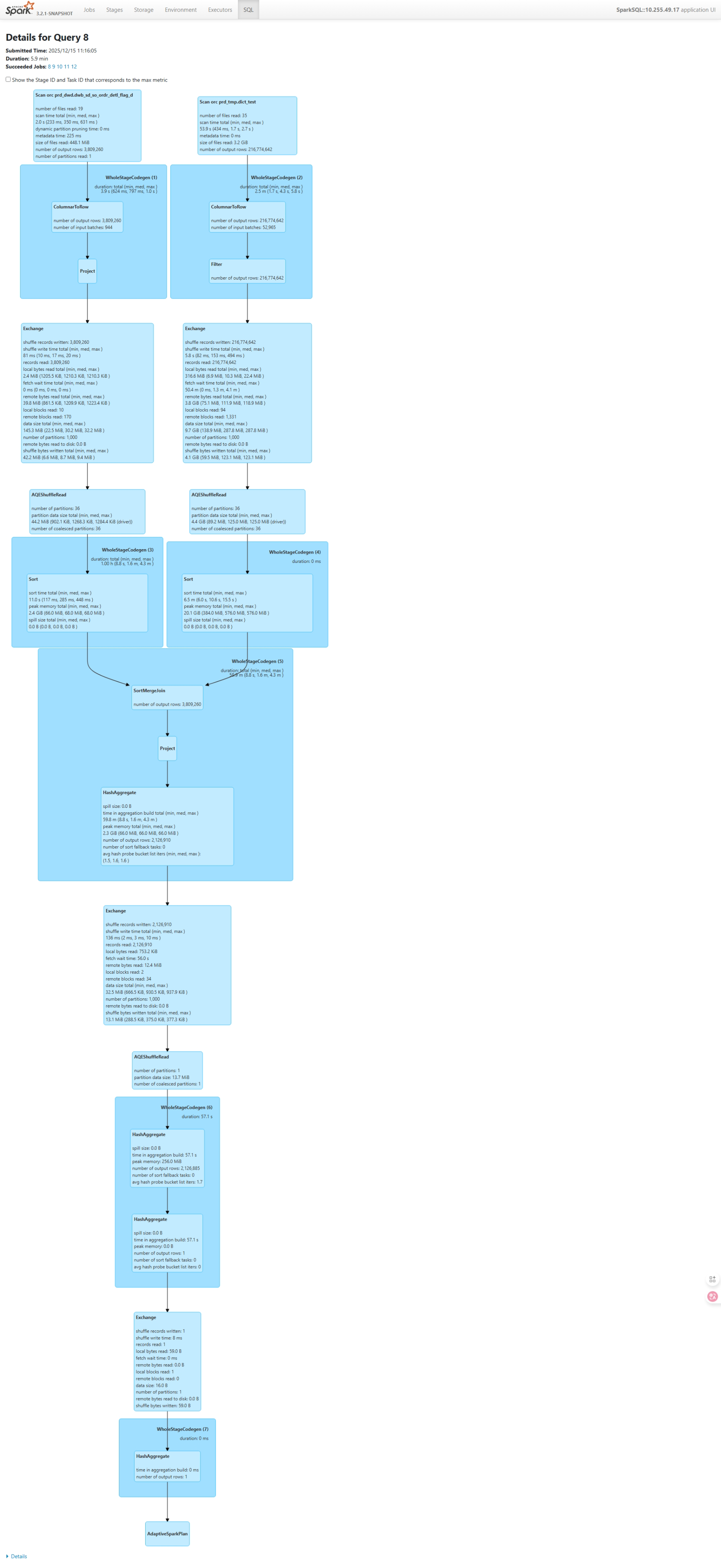

两者执行DAG和耗时如下: 左边为不使用 bitmap，右边为使用 bitmap, 耗时方面有所提升 （为什么: 因为 【bitmap_agg(id_int)】过程为将查询的 int_id 构建为bitmap , 也存在性能损耗）

对比下来，速度有一定提升，主要差别体现在执行计划上, 使用bitmap是，少了一段 shuffle 过程, 在数据的交换上也比count distinct 上小一个量级，在资源上有一定的节省。

Starrocks 中使用

方式 ：

• 在hive中根据使用场景构建完bitmap后导入starrocks
• 直接在starrocks中使用明细数据在物化视图中使用

两者根据场景选择，第一种适用于查询场景固定且数据量巨大，可以降低starrocks的集群负载，

第二种属于直接在starrocks中进行计算构建，集群负载比第一种场景要高。

hive中构建导入

某个商品的订单数:

— 构建 hive bitmap 表
create table prd_tmp.bitmap_goods_ordr_test(
goods_code varchar(16),
bitmap_col binary) using orc;

— 数据写入

insert into prd_tmp.bitmap_goods_ordr_test
select
t1.goods_code
,bitmap_agg(t2.id_int) as bitmap_col
from
ordr_detl t1
left join prd_tmp.dict_test t2
on t1.sale_ordr_doc = t2.id
where t2.id is not null and t1.stat_date >= '20250710' and t1.stat_date<='20251210'
group by t1.goods_code

— sr 建表
create table bitmap_goods_ordr_test(
goods_code varchar(16), bitmap_col bitmap bitmap_union)
aggregate key(goods_code)
distributed by hash(goods_code);

— 数据写入 方式有很多种这里使用 broker load
LOAD LABEL rpt_db.bitmap_goods_ordr_test_1
(
data infile("hdfs://xxxx:8020/warehouse/tablespace/managed/hive/prd_tmp.db/bitmap_goods_ordr_test/*")
into table bitmap_goods_ordr_test
format as "orc"
)
WITH BROKER
(
"username" = "hdfs"
)

— starrocks 数据查询
— bitmap_to_string(bitmap_col) 将 bitmap 转成字符串
— bitmap_count 计算bitmap中的id个数

select goods_code,bitmap_to_string(bitmap_col) as c2,bitmap_count(bitmap_col) as cnt
from bitmap_goods_ordr_test where goods_code in ('1000310','1000324','1000330');

c2 为转换后的 int 类型的订单ID

Starrocks 中使用构建使用

• 创建明细表
• 创建字典表
• 替换或者关联字典表使用
• 使用 dit_mapping 函数， 版本 3.x 之后且不支持存算分离部署方式
  结合物化视图

```sql
— 创建明细表

CREATE TABLE ordr_detl (
store_code string,
goods_code string,
sale_ordr_doc string ,
int_sale_ordr_doc bigint ,
dt date
)
ENGINE=OLAP
DUPLICATE KEY(store_code,goods_code,sale_ordr_doc,dt)
PARTITION BY RANGE(`dt`)()
DISTRIBUTED BY HASH(`store_code`) BUCKETS 10
PROPERTIES (
"replication_num" = "3",
"dynamic_partition.enable" = "true",
"dynamic_partition.time_unit" = "DAY",
"dynamic_partition.time_zone" = "Asia/Shanghai",
"dynamic_partition.start" = "-180",
"dynamic_partition.end" = "1",
"dynamic_partition.prefix" = "p",
"dynamic_partition.replication_num" = "3",
"dynamic_partition.buckets" = "3",
"in_memory" = "false"
);

— 示例查询
select stsc_mon , phmc_code , count(DISTINCT sale_ordr_doc)
from ordr_detl where dt >= '2025-07-01'
group by phmc_code,stsc_mon;

select stsc_mon , phmc_code , bitmap_count(bitmap_union(to_bitmap(int_sale_ordr_doc)))
from ordr_detl where dt >= '2025-07-01'
group by phmc_code,stsc_mon;

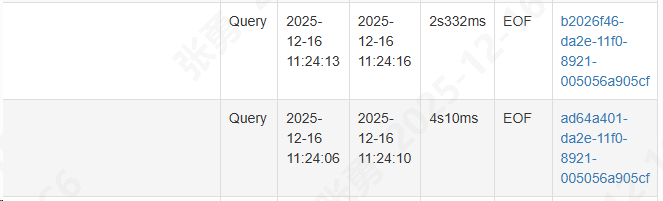

耗时对比: 上述为 bitmap ， 下述为 count distinct 修正这里的耗时仅作为参考，bitmap_union(to_bitmap(int_sale_ordr_doc) ) 代表需要从整数构建成bitmap类型的过程，当基数较大时耗费的时间和CPU会很长，从而导致耗时比distinct更长，所以一般将该部分放在物化视图中进行构建，查询时之间使用

在查询资源消耗上 bitmap 有很大的节省. [图片太大无法上传]

使用场景分析

• 需要实时分析的场景+数据量较大的count去重分析+查询灵活多变：一般建议使用明细模型+物化视图+bitmap进行处理 灵活处理。
• 固定场景+离线分析：可以使用hive进行离线计算后导入使用，及预计算。

物化视图

分为同步物化视图和异步物化视图

• 同步物化视图
  • 仅支持单表
  • 同步刷新，无需人工操作
  • 仅支持基于 default catalog 的单表构建
  • 支持的聚合函数: min, max, hll_union, percentile_union, count, sum, bitmap_union
• 异步物化视图
  • 支持多表关联
  • 异步更新，手动刷新
  • 支持多表构建：Default catalog、external catalog (v2.5)、已有异步物化视图(v2.5)、已有视图（v3.1）

— 定义查询场景
select dt,phmc_code,count(DISTINCT int_sale_ordr_doc) ordr_cnt
from ordr_detl
group by dt,phmc_code ;

— 构建物化视图
CREATE MATERIALIZED VIEW store_ordr_cnt AS
select dt,phmc_code,bitmap_union(to_bitmap(int_sale_ordr_doc)) ordr_cnt
from ordr_detl
group by dt,phmc_code ;

— 查看物化视图构建状态
SHOW ALTER MATERIALIZED VIEW

— 取消正在构建的物化视图 12090 为 job ID 使用 【SHOW ALTER MATERIALIZED VIEW】 获取
CANCEL ALTER TABLE ROLLUP FROM ordr_detl (12090);

— 删除构建完成的物化视图

DROP MATERIALIZED VIEW store_amt;

构建状态：

之前的查询计划：【使用原表作为查询底表】

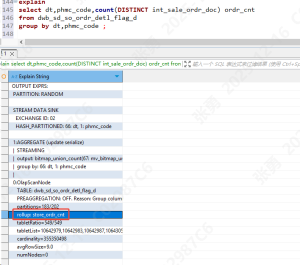

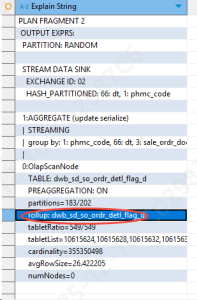

构建完成后再次执行查看执行计划:【使用物化视图作为底表查询】

备注 在执行sql SR 会根据已有的物化视图自动改写查询，如果匹配中有可用的物化视图则会

select dt,phmc_code,count(DISTINCT int_sale_ordr_doc) ordr_cnt
from ordr_detl
group by dt,phmc_code ;

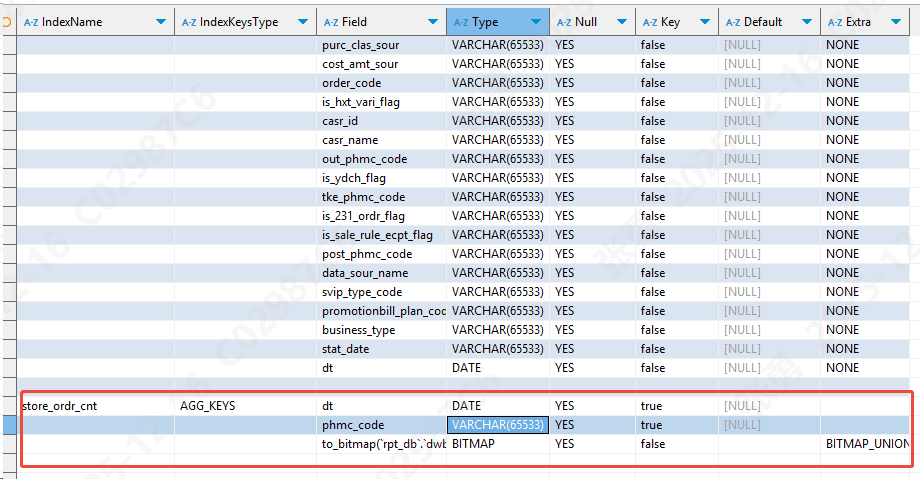

查看表结构会发现多出一个物化视图相关的信息：【DESC ordr_detl_flag ALL】

异步物化视图

• 多表关联
• 手动调用、定时任务、或者自动触发刷新
• 支持部分分区刷新
• 支持更多的聚合算子

使用场景：

数仓环境:

• 加速重复聚合查询：大量可重复使用的子查询，占用大量资源
• 周期性多表关联查询：多表关联形成宽表，可以避免手动关联调度任务，设置定期刷新规则
• 数仓分层
• 湖仓加速：查询数据湖可能因为网络延迟或者对象存储吞吐限制变慢，构建物化视图固化

— 查询示例
select dt,phmc_code,ordr_sour_code ,count(DISTINCT sale_ordr_doc) ordr_cnt from dwb_sd_so_ordr_detl_flag_d
group by dt,phmc_code,ordr_sour_code

DISTRIBUTED BY HASH(`order_id`)
CREATE MATERIALIZED VIEW order_mv
REFRESH ASYNC START('2022-09-01 10:00:00') EVERY (interval 1 day)
AS
select dt,phmc_code,ordr_sour_code ,bitmap_union(to_bitmap(int_sale_ordr_doc)) ordr_cnt from dwb_sd_so_ordr_detl_flag_d
group by dt,phmc_code,ordr_sour_code

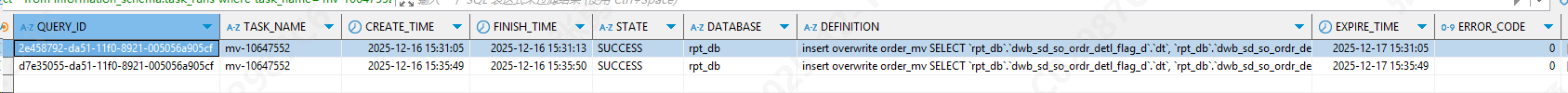

查看异步视图执行状态：

查看 tasks 表中的最新任务 select * from information_schema.tasks order by CREATE_TIME desc limit 1;

查看 在 task_runs 表中的执行状态 select * from information_schema.task_runs where task_name='mv-10647552' order by CREATE_TIME;

手动刷新异步视图 REFRESH MATERIALIZED VIEW order_mv;

实际使用:

基于 异步视图 order_mv 测试

— 查询语句在 ordr_mv 的子集中 SR 自动改写使用了 物化视图

select phmc_code,ordr_sour_code,count(DISTINCT int_sale_ordr_doc) ordr_cnt from ordr_detl
where dt >= '2025-10-01'
group by phmc_code,ordr_sour_code

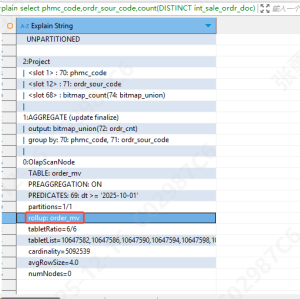

explain 如下: count distinct 也转成了 bitmap 操作

可以将物化视图看成一张物理表，索引、分区、分桶等优化操作都可执行，具体参考官网 ： https://docs.starrocks.io/zh/docs/3.5/sql-reference/sql-statements/materialized_view/CREATE_MATERIALIZED_VIEW/

性能虽好合理使用：

优点：

• 提升响应速度，优化查询性能
• 优化任务分层逻辑

不足：

• 人工配置，维护成本高
• 异步视图，定时刷新，难以保证数据的强一致性
• 过多的物化视图导致集群压力过大，维护困难
• 物化视图空间换时间，存储成本增加
