一、功能介绍

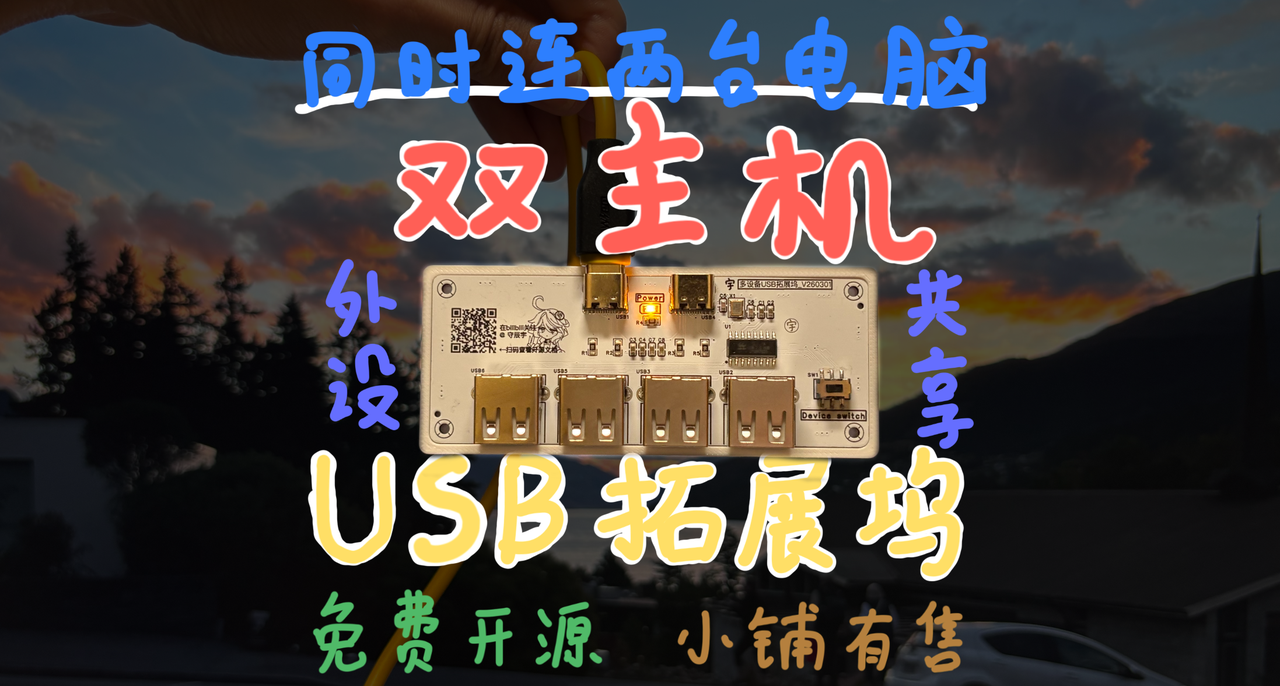

可同时连接两个电脑的USB拓展坞。解决了在多设备使用时，各个外设需要频繁插拔更换电脑的问题，现在仅需拨动USB拓展坞上的开关即可将外设在两台电脑之间切换。
标准拓展坞功能：提供4路USB 2.0下行接口，支持全速数据传输，满足键鼠、存储等外设扩展需求。
支持双设备切换：双上行架构，通过拨动开关物理切换总线连接，实现一套外设在两台主机间的快速共享。
无需安装软件驱动：插入电脑即可使用，无需安装专用软件驱动。双主机切换方式采用纯物理切换，无需软件适配。
极简元件：摒弃昂贵主控与切换IC，采用纯硬件链路切换，电路极简且可靠性高。
二、设计详解
USB集线器芯片

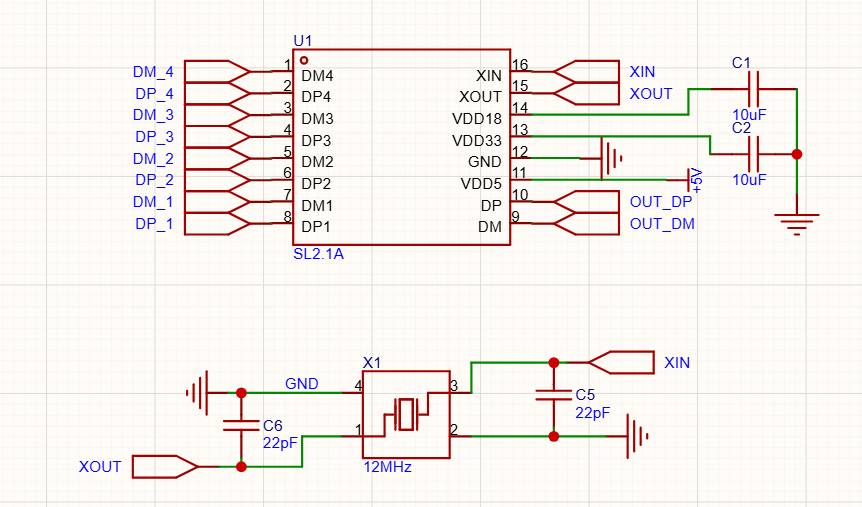

USB集线器芯片选用的是SL2.1A（嘉立创编号：C192893）。这颗芯片支持4路USB2.0设备连接。该芯片库存量大且使用广泛，外围电路简单，便于设计。外围电路的电阻电容尽量使用嘉立创SMT基础库的元件，在使用嘉立创SMT加工时可以节省大量换料费。
本HUB设计目标是用于鼠标键盘耳机等外设的连接，所以对USB传输速率要求不高，使用USB2.0已经足够使用。
双设备切换方法

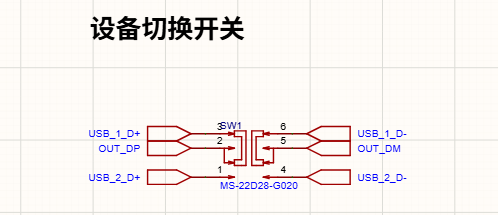

使用一个双刀双掷的滑动开关切换USB集线器芯片输出的USB上行信号线，即可实现信号在两个不同的上行接口之间切换。在进行布线时需要严格按照差分信号布线，具体见下文。
Type-C接口电路

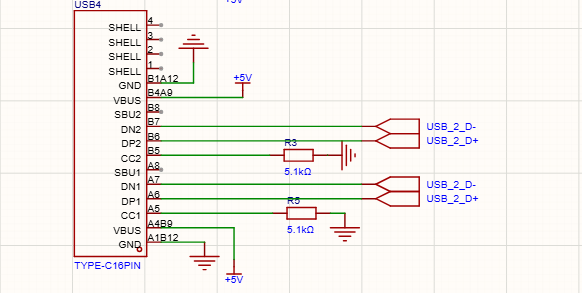

在设计Type-C接口电路时，需要注意CC引脚连接的外部电路。HUB对于电脑来说是用电器，所以将CC引脚使用5.1K电阻连接到GND。
如果后续需要将HUB的USB-A接口改为Type-C，需要将下行的Type-C接口的CC引脚上拉到VBUS，以此表明该接口为供电器，在连接某些需要使用Type-C的供电协议握手的设备才可以正常使用。
USB信号线layout注意事项
在进行USB信号线布线时，需要注意USB信号线为差分信号，需要按照差分信号线的要求进行布线。两根信号线必须紧贴在一起，并且需要控制两根信号线的长度等长。
在工程中能够看到有部分位置存在蛇形走线，目的是为了确保信号线等长。
三、使用方法
HUB电源指示灯两边的Type-C接口用于连接电脑，其余的4个USB接口可以连接其他设备。
在模块连接到电脑后，电源指示灯会点亮。
通过模块右下角的滑动开关选择当前HUB外接的设备连接到哪台电脑。开关拨到左边则使用左边的type c接口连接的电脑，右边同理。
在切换主机时，如果HUB中使用了类似u盘或移动硬盘的存储设备，建议先在电脑上点击弹出设备。该HUB设计目的主要用于连接键盘鼠标耳机等非存储设备，存储设备也可正常使用，但在切换电脑前一定要记得在电脑上弹出设备。
四、工程文件
-
该工程中的元件均来自于立创商城，可以直接在工程中查看C开头编号即可下单元件。
-
工程文件为epro文件。区别于eprj文件，epro文件需要使用嘉立创EDA专业版开始页中的“导入专业版”功能打开，不能直接双击打开该文件。也可以在立创开源硬件平台在线查看工程。
-
下方的Gerber、坐标、BOM文件可直接用于SMT下单制造。3D文件可用于设计外壳。
