蓝桥杯嵌入式16届省赛真题（❤️附源文件❤️和超详细代码级注释❤️）

此蓝桥杯嵌入式系列将加班加点的更新下去并且完全免费，这几天代码调试花了点时间，更新慢了点。

希望大家给一个免费的赞和收藏。

❤️❤️❤️❤️❤️❤️祝大家在比赛中取得好成绩❤️❤️❤️❤️❤️❤️

另外本次代码，加入了更多宏定义，以及命名方式 。

使代码更加方便阅读  和   后期参数修改

大家如果有什么 好的建议 或者 不懂的 都可以一起在评论区讨论，看到了会尽快回答的；

本套源文件在文末有链接，想直接的看的可以直接到文末下载

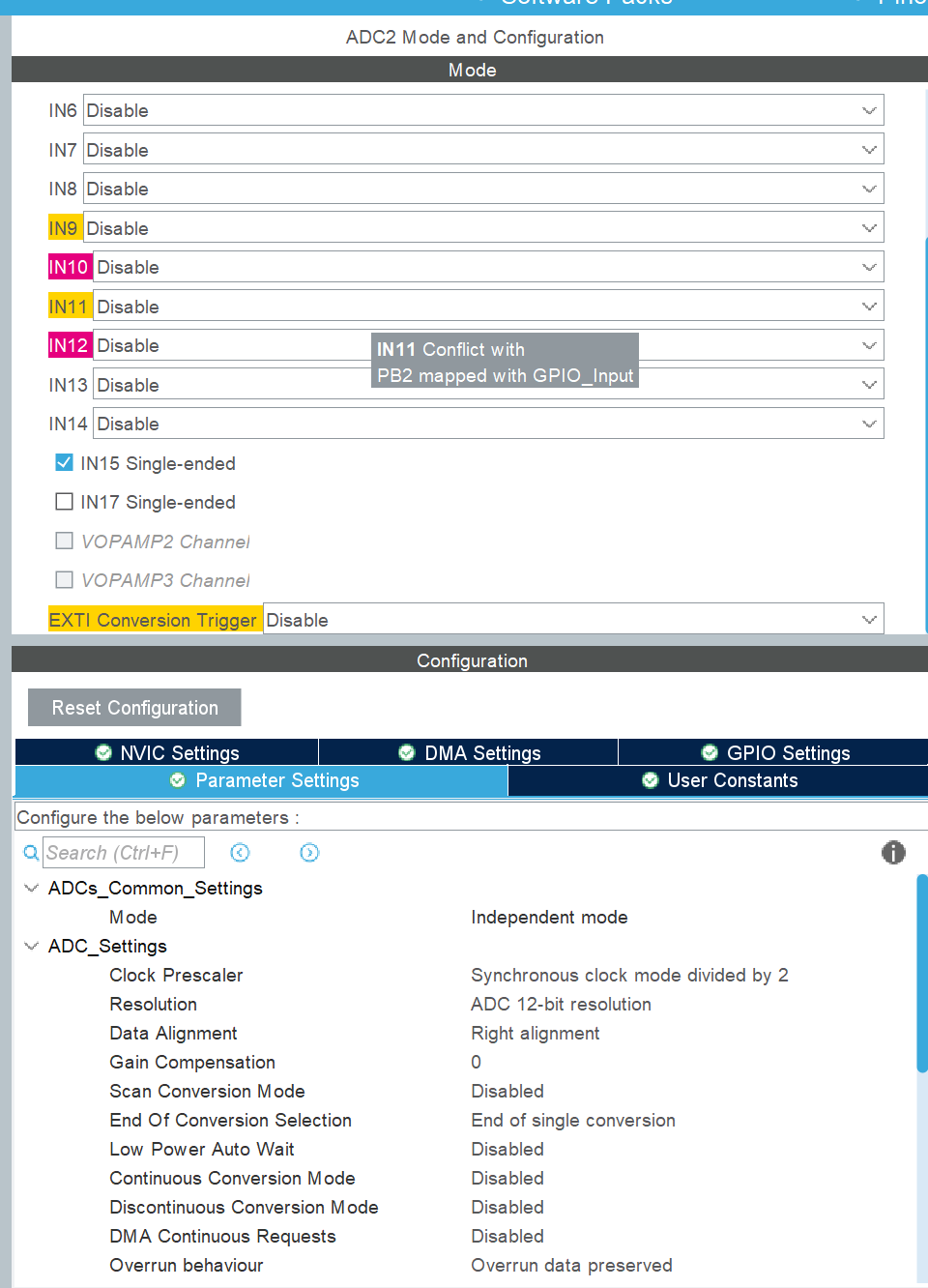

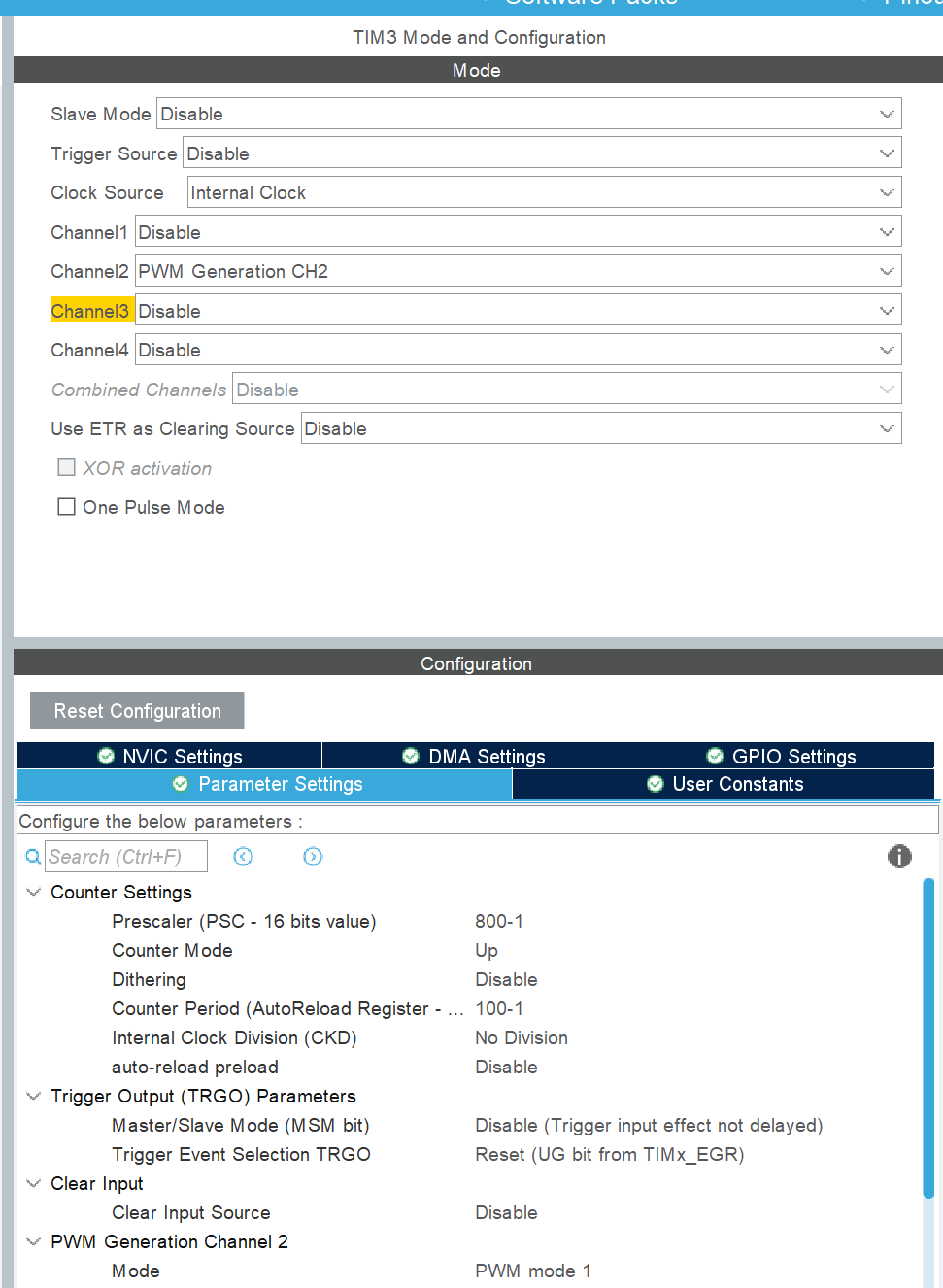

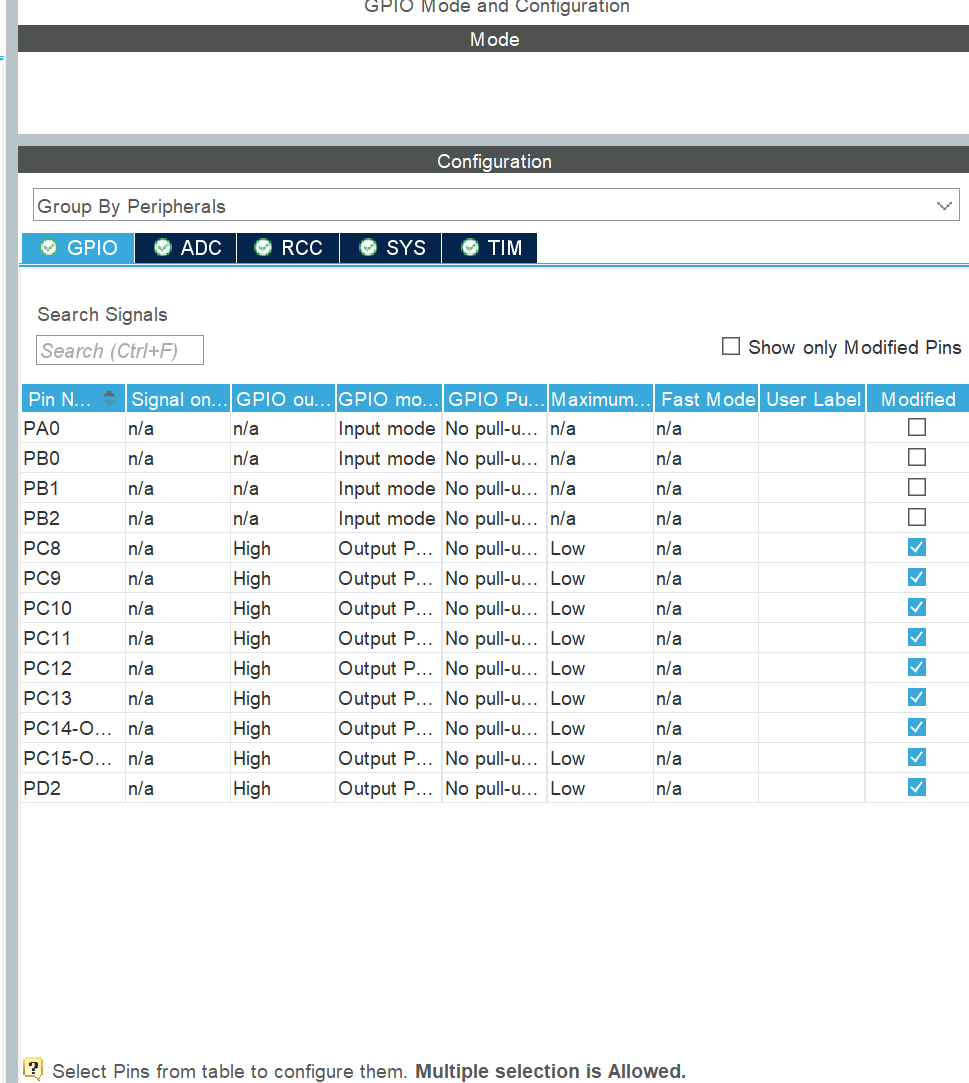

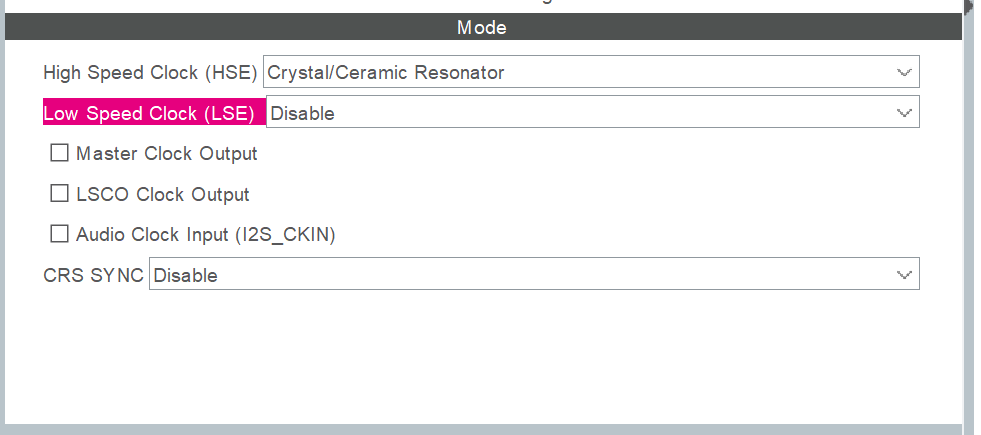

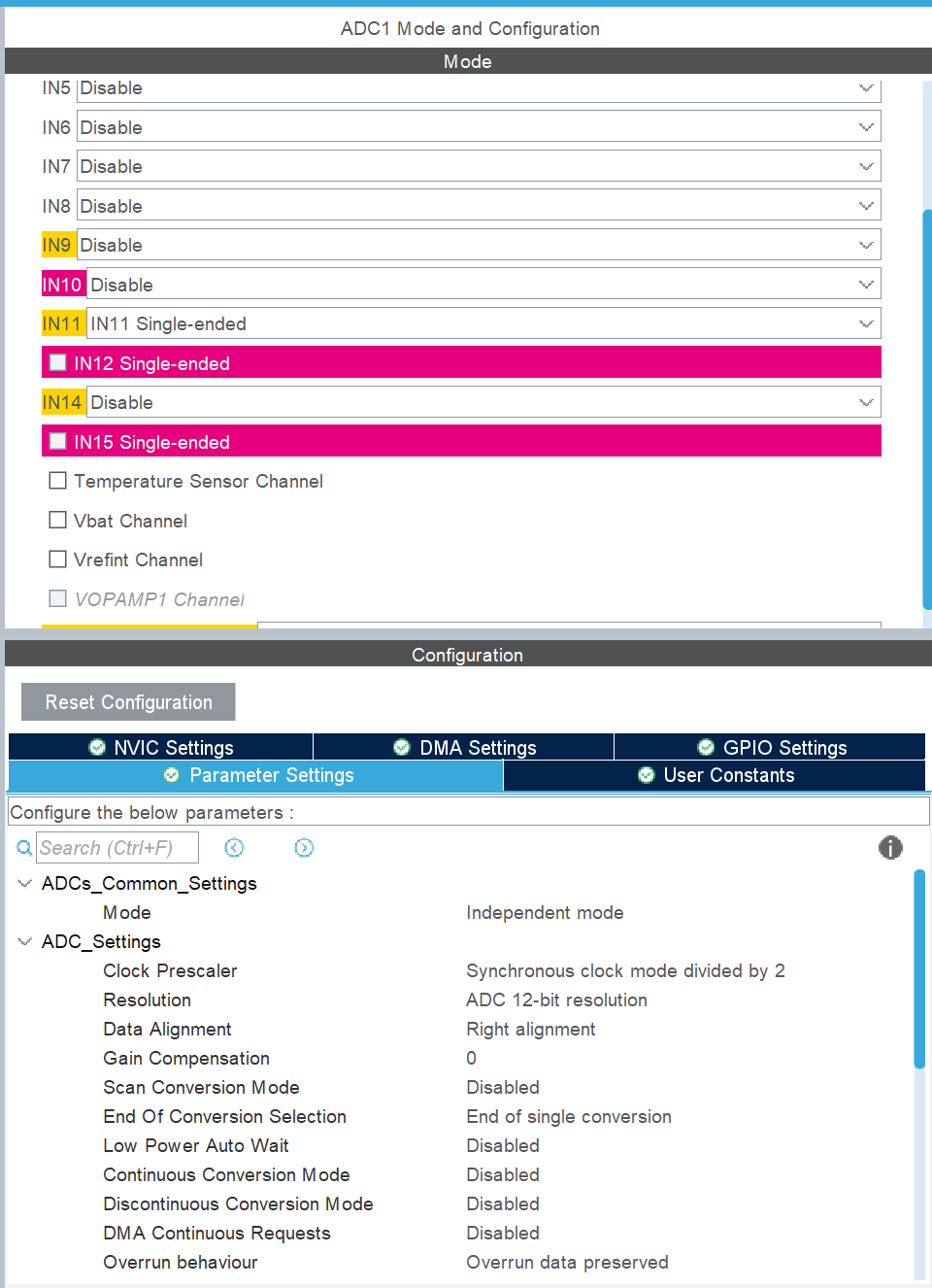

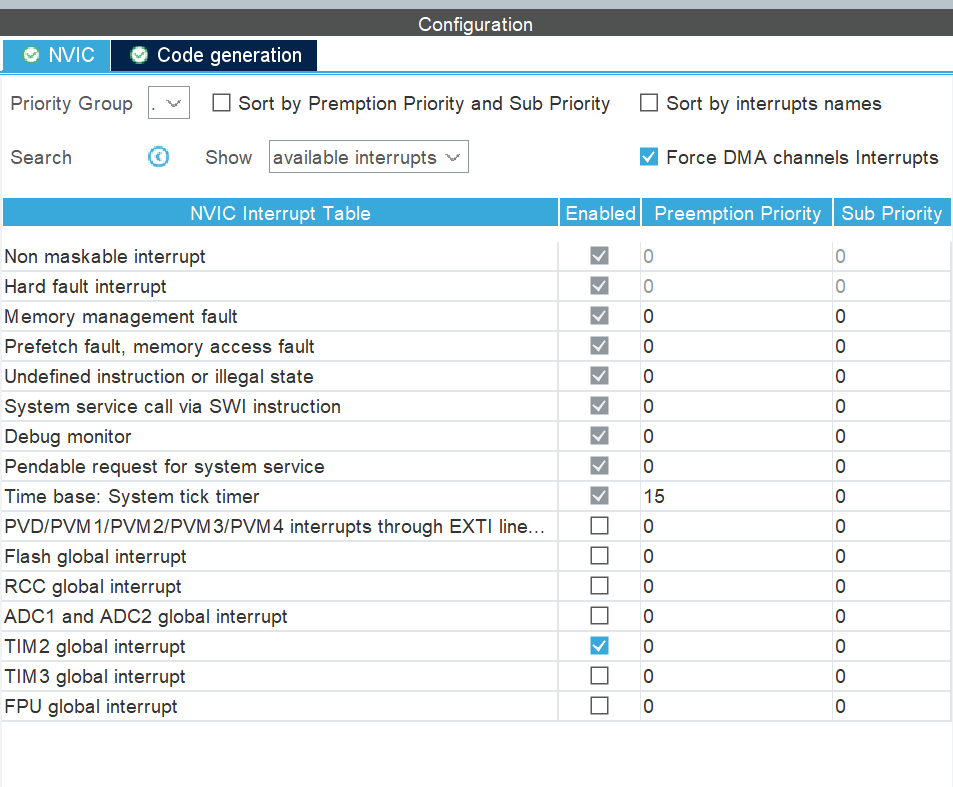

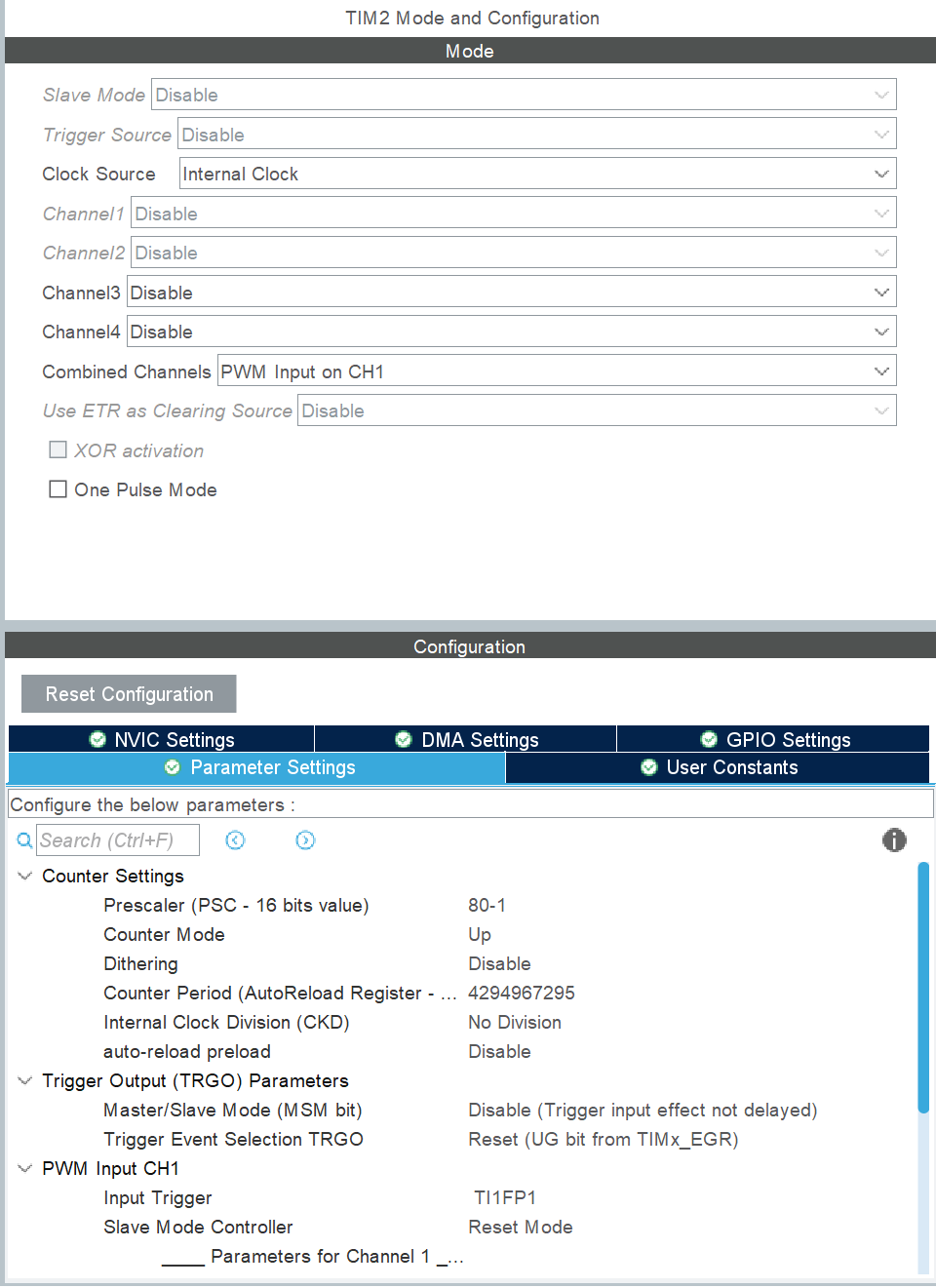

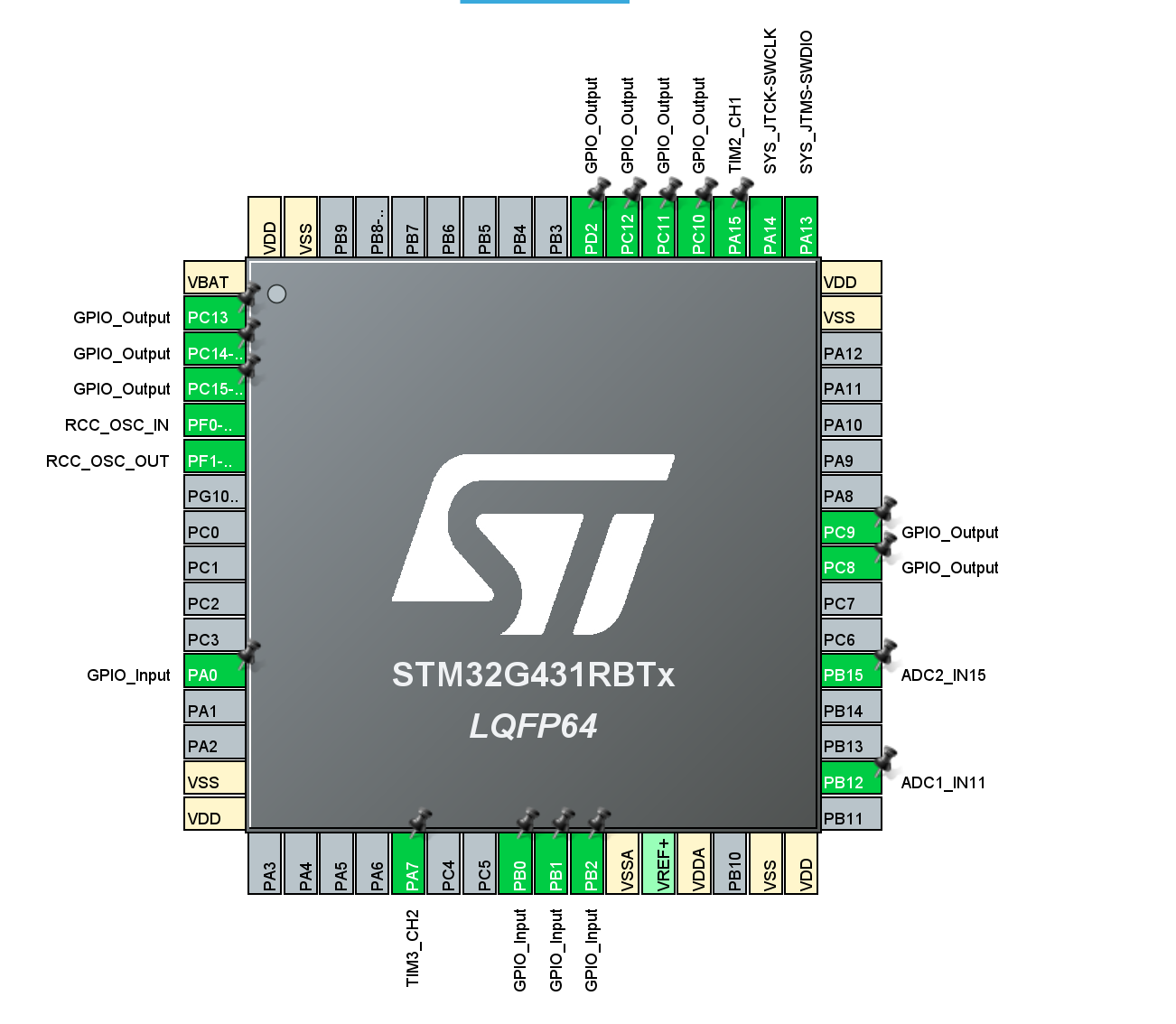

1.cubemx配置

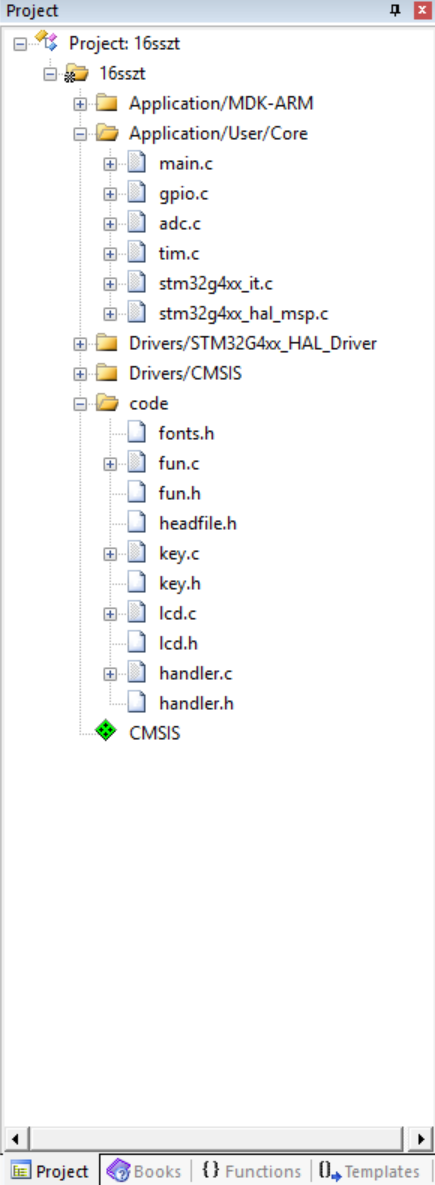

2.文件配置

3.题目分析

一、核心考点（按分值权重排序，重点突破）

结合真题85分程序设计要求，考点分模块，优先掌握高权重模块（ADC、PWM、LCD、按键），再突破次要模块，避免丢基础分。

1. 高权重考点（60%+，必拿分）

• ADC两路模拟采样：对应R37（模拟A）、R38（模拟B），要求0~3.3V采集，配合中断/定时器触发，需加滤波（满足LCD无噪点要求）。

• PWM输出（PA7）：频率、占空比按模拟信号阶梯式调节，需精准计算PSC、CCR2，满足频率偏差±3%、占空比偏差±2%。

• LCD显示：3个界面（监控、统计、参数），严格按格式显示（背景黑、前景白，参数=值，单位规范），刷新频率0.1秒。

• 按键处理：4个按键（B1~B4），实现界面切换、锁定/解锁、参数加减、长按重置，需防抖（响应≤0.2秒）。

2. 中权重考点（20%，易丢分）

• 定时器应用：TIM6触发ADC采样（固定100ms）、TIM3输出PWM、PA15脉冲捕获（计算DF）。

• 参数校验与锁定：参数（DS/DR/FS/FR）合法性校验，锁定功能（锁定后PWM参数不变）。

• LED指示：LD1~LD3对应界面、锁定、异常状态，LD4~LD7熄灭。

3. 低权重考点（5%，不丢基础分）

• 系统运行时长：计时格式xxHyyMzzS，支持长按B2重置。

• 频率异常判定：PA15捕获频率（DF）与PA7输出频率（CF）偏差>1000Hz，触发异常（LD3点亮）。

• 文件提交规范：仅提交自行编写的.c/.h和.hex（准考证号命名），压缩包≤30MB。

二、做题思路（按开发流程，分步落地，避免混乱）

核心原则：先搭框架，再填细节；先实现基础功能，再优化性能；先调试单个模块，再整合联调。全程贴合真题初始状态和功能要求。

步骤1：CubeMX基础配置（10分钟，奠定基础）

步骤2：单个模块开发（30分钟，逐个调试）

步骤3：模块整合与功能完善（20分钟）

步骤4：参数校验与优化（10分钟，避免扣分）

步骤5：提交准备（5分钟，避免零分）

三、核心知识点（对应考点，直击真题，避免冗余）

1. ADC采样知识点（真题核心）

• STM32G431 ADC：12位分辨率，参考电压3.3V，采样范围0~4095（对应0~3.3V）。

• 触发方式：定时器TRGO触发（真题推荐，固定100ms采样），替代轮询，解放CPU。

• 中断配置：开启ADC全局中断（NVIC）、EOC中断（转换完成触发），回调函数中读取采样值并重启中断。

• 滤波：滑动平均滤波（10次采样），解决采样波动，满足LCD无噪点要求（真题性能要求）。

• 电压转换公式：电压值 = 3.3f × 采样值（uint32_t） / 4096.0f。

2. PWM输出知识点（真题核心）

• PWM核心寄存器：

  • PSC（预分频器）：分频系统时钟（80MHz），计数频率 = 80000000 / (PSC+1)。

  • ARR（自动重载值）：定时器计数上限，决定PWM周期，周期 = (PSC+1)×(ARR+1) / 80000000。

  • CCR2（比较寄存器）：控制PWM占空比，占空比 = (CCR2 / (ARR+1)) × 100%（真题要求精准计算）。

• 真题调节规则：

  • 占空比：10%（固定最小值）~DR，步长DS，VA = 3.3 / [(DR-10)/DS + 1]（+1是计算档位总数）。

  • 频率：1000Hz（固定最小值）~FR，步长FS，VB = 3.3 / [(FR-1000)/FS + 1]。

• 频率/占空比偏差控制：精准计算PSC和CCR2，避免整数运算误差（强制转换为float）。

3. 定时器知识点

• TIM6（触发ADC）：仅用于产生TRGO信号，定时100ms，无需开启中断，配置PSC=7999、ARR=999。

• TIM3（PWM输出）：通道2（PA7），配置为PWM模式1，ARR初始999，根据频率需求修改PSC。

• 输入捕获（PA15）：配置为上升沿捕获，计算两次捕获的时间差，换算为频率（DF = 80000000 / 时间差）。

• 计时功能：用TIM7定时1秒，累加时、分、秒，注意溢出处理（如秒满60进1，分满60进1）。

4. LCD显示知识点

• 显示规范：背景色黑色，前景色白色，参数与值用“=”间隔，单位规范（Hz小写，H大写）。

• 界面要求：3个界面（监控、统计、参数），严格按真题图示的位置、内容、大小写显示。

• 刷新频率：0.1秒一次，可通过定时器中断或主循环延时实现，避免显示卡顿、噪点。

• 复用官方驱动：调用资源包中的LCD_Init()、LCD_ShowString()等函数，无需重新编写驱动。

5. 按键处理知识点

• 防抖处理：按键扫描时，延时10ms后再次检测，确认按键状态稳定（避免机械抖动导致误触发）。

• 按键功能区分：

  • B1：界面切换（监控→统计→参数→监控）。

  • B2：监控界面（短按锁定/解锁，长按2秒重置时长）；参数界面（切换参数）。

  • B3/B4：仅在参数界面有效，对应参数加减（按真题调节规则）。

• 长按判定：记录按键按下时间，超过2秒视为长按，松开后执行对应功能（不触发短按）。

6. 其他关键知识点

• 全局变量：用于存储采样值、PWM参数、系统状态（g_lock_flag、运行时长、异常参数等），方便跨函数调用。

• 参数校验：DS<DR、FS<FR，且(DR-10)能被DS整除、(FR-1000)能被FS整除（确保阶梯调节有效）。

• LED控制：LD1（监控界面亮）、LD2（锁定亮）、LD3（异常亮），低电平点亮（按竞赛板硬件特性）。

4.headfile.h

#ifndef __HEADFILE_H__
#define __HEADFILE_H__

#include "main.h"
#include "gpio.h"
#include "tim.h"
#include "adc.h"

#include "stdio.h"
#include "stdint.h"
#include "string.h"

#include "fun.h"
#include "key.h"
#include "lcd.h"
#include "headfile.h"

#define DEFAULT_DS_1 1
#define DEFAULT_DR_8080
#define DEFAULT_FS_100100
#define DEFAULT_FR_20002000

#define DEFAULT_BASE_DUTY_10 10
#define DEFAULT_BASE_FREQ_1000 1000

#define DEFAULT_SYSTEM_CLOCK_80MHZ 80000000
#define DEFAULT_TIM2_CLOCK_1MHZ 1000000UL
#define PWM_TIM3_ARR_100 100

#define LOCK 1
#define UNLOCK 0

#define PWM 0
#define RECD 1
#define PARA 2

// DS：占空比小步进（+1%）
#define DEFAULT_DS_STEP_1 1 // 单位：%
// DR：占空比大步进（+10%）
#define DEFAULT_DR_STEP_10 10 // 单位：%

// ———————- 频率相关步进 ———————-
// FS：频率小步进（+100Hz）
#define DEFAULT_FS_STEP_100 100 // 单位：Hz
// FR：频率大步进（+1000Hz）
#define DEFAULT_FR_STEP_1000 1000 // 单位：Hz

// ———————- 参数类型标识（用于判断当前选择） ———————-
// 用宏定义参数类型，方便代码中判断当前要调节的参数
#define PARAM_TYPE_DS 0 // 当前调节：占空比小步进（DS）
#define PARAM_TYPE_DR 1 // 当前调节：占空比大步进（DR）
#define PARAM_TYPE_FS 2 // 当前调节：频率小步进（FS）
#define PARAM_TYPE_FR 3 // 当前调节：频率大步进（FR）

extern uint8_t g_lock_flag;

extern uint8_t lcd_flag;

extern uint8_t g_param_DS;
extern uint8_t g_param_DR;
extern uint32_t g_param_FS;
extern uint32_t g_param_FR;
extern uint8_t g_param_temp_DS;
extern uint8_t g_param_temp_DR;
extern uint32_t g_param_temp_FS;
extern uint32_t g_param_temp_FR;

extern uint32_t g_pa15_freq;
extern uint8_t g_initial_flag;

#endif

5.fun.c

#include "headfile.h"

char text[21];

uint32_t pa7_freq;
uint32_t pa7_duty;

uint8_t lcd_flag;
uint8_t g_lock_flag;
uint8_t abnormal_flag;

uint16_t run_hour;
uint16_t run_minute;
uint16_t run_second;
uint16_t run_abnormal_hour;
uint16_t run_abnormal_minute;
uint16_t run_abnormal_second;

uint8_t g_param_DS = DEFAULT_DS_1 ;
uint8_t g_param_DR = DEFAULT_DR_80 ;
uint32_t g_param_FS = DEFAULT_FS_100 ;
uint32_t g_param_FR = DEFAULT_FR_2000 ;

uint8_t g_param_temp_DS;
uint8_t g_param_temp_DR;
uint32_t g_param_temp_FS;
uint32_t g_param_temp_FR;

uint8_t g_param_n_duty;
uint8_t g_param_n_freq;

uint32_t param_abnormal_CF;
uint8_t param_abnormal_CD;
uint32_t param_abnormal_DF;
uint32_t param_abnormal_XF;

int param_XF;

float VA;
float VB;
double R37_vol;
double R38_vol;

/**
* @brief 获取ADC采样值并转换为电压
* @param hadc ADC句柄指针
* @return 转换后的电压值（单位：伏特）
*/
double get_vol(ADC_HandleTypeDef *hadc)
{
HAL_ADC_Start(hadc); // 启动ADC转换
uint32_t adc_value = HAL_ADC_GetValue(hadc); // 读取ADC转换结果
return 3.3 * adc_value / 4096; // 将ADC值转换为电压（参考电压3.3V，12位ADC）
}

/**
* @brief 系统初始化函数
* @note 检查系统启动时间，达到200ms后设置初始化完成标志
*/
void Initial_System()
{
if(HAL_GetTick() >= 100) // 检查系统运行时间是否达到200ms
{
g_initial_flag = 1; // 设置初始化完成标志位
}
}

/**
* @brief 系统状态更新和控制函数
* @note 负责读取ADC值、计算运行时间、调整PWM参数、检测异常和更新LED状态
*/
void change(void)
{
/* 读取ADC电压值 */
R37_vol = get_vol(&hadc2); // 读取ADC2通道电压（用于占空比控制）
R38_vol = get_vol(&hadc1); // 读取ADC1通道电压（用于频率控制）

/* 计算系统运行时间 */
run_hour = HAL_GetTick() / 3600000; // 计算运行小时数
run_minute = HAL_GetTick() / 60000 – run_hour * 60; // 计算运行分钟数
run_second = HAL_GetTick() / 1000 – run_hour * 3600 – run_minute * 60; // 计算运行秒数

/* PWM占空比控制 */
if(g_lock_flag == UNLOCK) // 检查是否锁定（0=未锁定，允许调整）
{
/* 计算占空比调整步长 */
VA = 3.3f / (float)((g_param_DR – DEFAULT_BASE_DUTY_10)/g_param_DS + 1);

/* 根据R37电压值查找对应的占空比档位 */
for(g_param_n_duty = 0;\\
g_param_n_duty < ((g_param_DR – DEFAULT_BASE_DUTY_10)/g_param_DS + 1); \\
g_param_n_duty++ \\
)
{
if(R37_vol >= (g_param_n_duty * VA) \\
&& R37_vol < ((g_param_n_duty+1) * VA) \\
)
{
TIM3->CCR2 = DEFAULT_BASE_DUTY_10 + (g_param_n_duty * g_param_DS); // 设置TIM3通道2的占空比
}
}

/* PWM频率控制 */
VB = 3.3f / (float)((g_param_FR – DEFAULT_BASE_FREQ_1000)/g_param_FS + 1);

/* 根据R38电压值查找对应的频率档位 */
for(g_param_n_freq = 0; \\
g_param_n_freq < ((g_param_FR – DEFAULT_BASE_FREQ_1000)/g_param_FS + 1); \\
g_param_n_freq++ \\
)
{
if(R38_vol >= (g_param_n_freq * VB) \\
&& R38_vol < ((g_param_n_freq+1) * VB))
{
/* 计算并设置TIM3的预分频器，实现频率调整 */
TIM3->PSC = DEFAULT_SYSTEM_CLOCK_80MHZ / ((DEFAULT_BASE_FREQ_1000 + g_param_n_freq * g_param_FS)*PWM_TIM3_ARR_100 ) – 1;
}
}

/* 更新当前PWM参数 */
pa7_freq = DEFAULT_SYSTEM_CLOCK_80MHZ/ PWM_TIM3_ARR_100 / (TIM3->PSC + 1); // 当前频率值
pa7_duty = PWM_TIM3_ARR_100 * TIM3->CCR2 / (TIM3->ARR+1); // 当前占空比值
}

/* 频率异常检测 */
if(g_initial_flag) // 系统初始化完成后才进行异常检测
{
/* 计算PA7输出频率与PA15参考频率的差值 */
param_XF = g_pa15_freq – pa7_freq;
if(param_XF < 0)
{
param_XF = pa7_freq – g_pa15_freq; // 取绝对值
}

/* 判断频率差是否超过阈值（1000Hz） */
if(param_XF > 1000)
{
if(abnormal_flag == 0) // 首次检测到异常
{
abnormal_flag = 1; // 设置异常标志
/* 记录异常发生时的各项参数 */
param_abnormal_CF = pa7_freq; // 异常时的当前频率
param_abnormal_CD = pa7_duty; // 异常时的当前占空比
param_abnormal_DF = g_pa15_freq; // 异常时的参考频率
param_abnormal_XF = param_XF; // 异常时的频率差值
run_abnormal_hour = run_hour; // 异常发生的小时
run_abnormal_minute = run_minute; // 异常发生的分钟
run_abnormal_second = run_second; // 异常发生的秒数
}
}
else
{
abnormal_flag = 0; // 频率正常，清除异常标志
}
}

/* LED状态显示 */
led_show(1, lcd_flag == 0); // LED1显示LCD状态
led_show(2, g_lock_flag); // LED2显示锁定状态
led_show(3, abnormal_flag); // LED3显示异常状态
}

/**
* @brief 控制LED显示状态
* @param led LED编号（1-3），对应PC8、PC9、PC10引脚
* @param mode LED模式（1=点亮，0=熄灭）
* @note 使用74HC595锁存器控制，通过PD2引脚触发锁存
*/
void led_show(uint8_t led, uint8_t mode)
{
HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_SET); // PD2置高，准备锁存数据

if(mode) // 模式为1，点亮LED
{
/* 根据led编号选择对应的GPIO引脚并置低（点亮） */
/* led=1: PC8, led=2: PC9, led=3: PC10 */
HAL_GPIO_WritePin(GPIOC, (GPIO_PIN_8 << (led – 1)), GPIO_PIN_RESET);
}
else // 模式为0，熄灭LED
{
/* 根据led编号选择对应的GPIO引脚并置高（熄灭） */
/* led=1: PC8, led=2: PC9, led=3: PC10 */
HAL_GPIO_WritePin(GPIOC, (GPIO_PIN_8 << (led – 1)), GPIO_PIN_SET);
}

HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET); // PD2置低，触发锁存，更新LED状态
}

/**
* @brief 在LCD屏幕上显示PWM参数和系统状态
* @note 显示内容包括：标题、输出频率、占空比、参考频率、锁定状态和运行时间
*/
void pwm_show(void)
{
/* 显示标题 */
sprintf(text, " PWM "); // 格式化标题字符串
LCD_DisplayStringLine(Line1, (uint8_t *)text); // 在LCD第1行显示标题

/* 显示PA7输出频率 */
sprintf(text, " CF=%dHz ", pa7_freq); // 格式化当前频率字符串（CF=Current Frequency）
LCD_DisplayStringLine(Line3, (uint8_t *)text); // 在LCD第3行显示当前频率

/* 显示PA7占空比 */
sprintf(text, " CD=%d%% ", pa7_duty); // 格式化当前占空比字符串（CD=Current Duty）
LCD_DisplayStringLine(Line4, (uint8_t *)text); // 在LCD第4行显示当前占空比

/* 显示PA15参考频率 */
sprintf(text, " DF=%dHz ", g_pa15_freq); // 格式化参考频率字符串（DF=Desired Frequency）
LCD_DisplayStringLine(Line5, (uint8_t *)text); // 在LCD第5行显示参考频率

/* 显示锁定状态 */
if(g_lock_flag == UNLOCK) // 判断是否处于解锁状态
{
sprintf(text, " ST=UNLOCK "); // 格式化解锁状态字符串（ST=Status）
}
else if(g_lock_flag == LOCK) // 判断是否处于锁定状态
{
sprintf(text, " ST=LOCK "); // 格式化锁定状态字符串
}
LCD_DisplayStringLine(Line6, (uint8_t *)text); // 在LCD第6行显示锁定状态

/* 显示系统运行时间 */
sprintf(text, " %02dH%02dM%02dS ", run_hour, run_minute, run_second); // 格式化运行时间字符串（时:分:秒）
LCD_DisplayStringLine(Line7, (uint8_t *)text); // 在LCD第7行显示运行时间
}

/**
* @brief 在LCD屏幕上显示异常记录信息
* @note 显示异常发生时的各项参数：频率、占空比、参考频率、频率差值和发生时间
*/
void recd_show(void)
{
/* 显示标题 */
sprintf(text, " RECD "); // 格式化标题字符串（RECD=Record，记录）
LCD_DisplayStringLine(Line1, (uint8_t *)text); // 在LCD第1行显示标题

/* 显示异常时的当前频率 */
sprintf(text, " CF=%dHz ", param_abnormal_CF); // 格式化异常时的频率字符串（CF=Current Frequency）
LCD_DisplayStringLine(Line3, (uint8_t *)text); // 在LCD第3行显示异常时的频率

/* 显示异常时的当前占空比 */
sprintf(text, " CD=%d%% ", param_abnormal_CD); // 格式化异常时的占空比字符串（CD=Current Duty）
LCD_DisplayStringLine(Line4, (uint8_t *)text); // 在LCD第4行显示异常时的占空比

/* 显示异常时的参考频率 */
sprintf(text, " DF=%dHz ", param_abnormal_DF); // 格式化异常时的参考频率字符串（DF=Desired Frequency）
LCD_DisplayStringLine(Line5, (uint8_t *)text); // 在LCD第5行显示异常时的参考频率

/* 显示异常时的频率差值 */
sprintf(text, " XF=%dHz ", param_abnormal_XF); // 格式化频率差值字符串（XF=X Frequency，差值频率）
LCD_DisplayStringLine(Line6, (uint8_t *)text); // 在LCD第6行显示频率差值

/* 显示异常发生的时间 */
sprintf(text, " %02dH%02dM%02dS ", run_abnormal_hour, run_abnormal_minute, run_abnormal_second); // 格式化异常发生时间
LCD_DisplayStringLine(Line7, (uint8_t *)text); // 在LCD第7行显示异常发生时间
}

/**
* @brief 在LCD屏幕上显示系统配置参数
* @note 显示内容包括：占空比步长、占空比范围、频率步长和频率范围
*/
void para_show(void)
{
/* 显示标题 */
sprintf(text, " PARA "); // 格式化标题字符串（PARA=Parameter，参数）
LCD_DisplayStringLine(Line1, (uint8_t *)text); // 在LCD第1行显示标题

/* 显示占空比步长 */
sprintf(text, " DS=%d%% ", g_param_temp_DS); // 格式化占空比步长字符串（DS=Duty Step）
LCD_DisplayStringLine(Line3, (uint8_t *)text); // 在LCD第3行显示占空比步长

/* 显示占空比范围 */
sprintf(text, " DR=%d%% ", g_param_temp_DR); // 格式化占空比范围字符串（DR=Duty Range）
LCD_DisplayStringLine(Line4, (uint8_t *)text); // 在LCD第4行显示占空比范围

/* 显示频率步长 */
sprintf(text, " FS=%dHz ", g_param_temp_FS); // 格式化频率步长字符串（FS=Frequency Step）
LCD_DisplayStringLine(Line5, (uint8_t *)text); // 在LCD第5行显示频率步长

/* 显示频率范围 */
sprintf(text, " FR=%dHz ", g_param_temp_FR); // 格式化频率范围字符串（FR=Frequency Range）
LCD_DisplayStringLine(Line6, (uint8_t *)text); // 在LCD第6行显示频率范围

/* 清空第7行 */
sprintf(text, " "); // 格式化空字符串
LCD_DisplayStringLine(Line7, (uint8_t *)text); // 在LCD第7行显示空行
}

/**
* @brief LCD显示控制函数
* @note 根据lcd_flag标志位选择不同的显示界面
* lcd_flag=0: 显示PWM参数界面
* lcd_flag=1: 显示异常记录界面
* lcd_flag=2: 显示系统参数界面
*/
void lcd_show(void)
{
switch(lcd_flag) // 根据LCD显示标志位选择显示界面
{
case 0: // 标志位为0，显示PWM参数界面
pwm_show(); // 调用PWM参数显示函数
break;
case 1: // 标志位为1，显示异常记录界面
recd_show(); // 调用异常记录显示函数
break;
case 2: // 标志位为2，显示系统参数界面
para_show(); // 调用系统参数显示函数
break;
}
}

6.key.c

#include "headfile.h"

uint8_t B1_state;
uint8_t B2_state;
uint8_t B3_state;
uint8_t B4_state;
uint8_t B1_last_state = 1;
uint8_t B2_last_state = 1;
uint8_t B3_last_state = 1;
uint8_t B4_last_state = 1;

uint8_t para_select;

/**
* @brief 按键扫描函数
* @note 扫描4个按键状态，处理按键事件，实现界面切换、参数调整、锁定/解锁、复位等功能
* 按键去抖动时间：20ms
*/
void key_scan(void)
{
static uint32_t B2_last_2s; // 记录B2按键按下的时间戳，用于判断长按

static uint32_t last_tick; // 上次扫描的时间戳
uint32_t current_tick = HAL_GetTick(); // 获取当前时间戳
if(current_tick – last_tick < 20) return; // 去抖动处理，20ms内不重复扫描
last_tick = current_tick; // 更新上次扫描时间

/* 读取4个按键的当前状态 */
B1_state = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0); // 读取B1按键状态（PB0）
B2_state = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1); // 读取B2按键状态（PB1）
B3_state = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2); // 读取B3按键状态（PB2）
B4_state = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0); // 读取B4按键状态（PA0）

/* B1按键处理：切换LCD显示模式 */
if(B1_last_state == 1 && B1_state == 0) // 检测B1按键下降沿（按下）
{
lcd_flag++; // 切换到下一个显示模式
lcd_flag %= 3; // 循环切换（0-2）

if(lcd_flag == PARA) // 进入参数设置界面
{
/* 保存当前参数到临时变量 */
para_select = 0; // 重置参数选择索引
g_param_temp_DS = g_param_DS; // 保存占空比步长
g_param_temp_DR = g_param_DR; // 保存占空比范围
g_param_temp_FS = g_param_FS; // 保存频率步长
g_param_temp_FR = g_param_FR; // 保存频率范围
}

if(lcd_flag == PWM) // 离开参数设置界面，返回PWM显示界面
{
/* 验证参数有效性，确认后保存参数 */
if(DEFAULT_BASE_DUTY_10 + g_param_temp_DS <= g_param_temp_DR &&
DEFAULT_BASE_FREQ_1000 + g_param_temp_FS <= g_param_temp_FR)
{
g_param_DS = g_param_temp_DS; // 应用占空比步长
g_param_DR = g_param_temp_DR; // 应用占空比范围
g_param_FS = g_param_temp_FS; // 应用频率步长
g_param_FR = g_param_temp_FR; // 应用频率范围
}
}
}

/* B2按键处理：参数选择/锁定解锁/复位 */
if(B2_last_state == 1 && B2_state == 0) // 检测B2按键下降沿（按下）
{
if(lcd_flag == PARA) // 在参数设置界面
{
para_select++; // 切换到下一个参数
para_select %= 4; // 循环切换（0-3，对应4个参数）
}

if(lcd_flag == PWM) // 在PWM显示界面
{
B2_last_2s = HAL_GetTick(); // 记录按键按下时间
}
}
else if(B2_last_state == 0 && B2_state == 1) // 检测B2按键上升沿（释放）
{
if(lcd_flag == PWM) // 在PWM显示界面
{
if(HAL_GetTick() – B2_last_2s > 2000) // 按键按下超过2秒（长按）
{
uwTick = 0; // 复位系统运行时间计数器
}
else // 短按
{
g_lock_flag = !g_lock_flag; // 切换锁定/解锁状态
}
}
}

/* B3按键处理：增加参数值 */
if(B3_last_state == 1 && B3_state == 0) // 检测B3按键下降沿（按下）
{
if(lcd_flag == PARA) // 在参数设置界面
{
switch(para_select) // 根据当前选择的参数类型进行处理
{
case PARAM_TYPE_DS: // 占空比步长
g_param_temp_DS = (g_param_temp_DS < 100) ? (g_param_temp_DS + DEFAULT_DS_STEP_1) : 90;
break;
case PARAM_TYPE_DR: // 占空比范围
g_param_temp_DR = (g_param_temp_DR < 100) ? (g_param_temp_DR + DEFAULT_DR_STEP_10) : 100;
break;
case PARAM_TYPE_FS: // 频率步长
g_param_temp_FS += DEFAULT_FS_STEP_100;
break;
case PARAM_TYPE_FR: // 频率范围
g_param_temp_FR += DEFAULT_FR_STEP_1000;
break;
}
}
}

/* B4按键处理：减少参数值 */
if(B4_last_state == 1 && B4_state == 0) // 检测B4按键下降沿（按下）
{
if(lcd_flag == PARA) // 在参数设置界面
{
switch(para_select) // 根据当前选择的参数类型进行处理
{
case PARAM_TYPE_DS: // 占空比步长
g_param_temp_DS = (g_param_temp_DS > 0) ? (g_param_temp_DS – DEFAULT_DS_STEP_1) : 1;
break;
case PARAM_TYPE_DR: // 占空比范围
g_param_temp_DR = (g_param_temp_DR > 0) ? (g_param_temp_DR – DEFAULT_DR_STEP_10) : 20;
break;
case PARAM_TYPE_FS: // 频率步长
g_param_temp_FS = (g_param_temp_FS > 0) ? (g_param_temp_FS – DEFAULT_FS_STEP_100) : 100;
break;
case PARAM_TYPE_FR: // 频率范围
g_param_temp_FR = (g_param_temp_FR > 0) ? (g_param_temp_FR – DEFAULT_FR_STEP_1000) : 1000;
break;
}
}
}

/* 更新按键状态，用于下次检测边沿 */
B1_last_state = B1_state; // 保存B1按键状态
B2_last_state = B2_state; // 保存B2按键状态
B3_last_state = B3_state; // 保存B3按键状态
B4_last_state = B4_state; // 保存B4按键状态
}

7.handler.c

#include "headfile.h"

uint32_t g_pa15_freq;
uint32_t capture;

uint32_t initial_timer;
uint8_t g_initial_flag;

/**
* @brief 定时器输入捕获回调函数
* @param htim 定时器句柄指针
* @note 用于测量PA15引脚输入的PWM信号频率
* 使用TIM2的输入捕获模式，捕获信号周期并计算频率
*/
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM2) // 判断是否为TIM2触发中断
{
/* 读取输入捕获值 */
capture = HAL_TIM_ReadCapturedValue(&htim2, TIM_CHANNEL_1) + 1; // 读取TIM2通道1的捕获值（周期计数值），+1修正

/* 计算输入信号频率 */
g_pa15_freq = DEFAULT_TIM2_CLOCK_1MHZ / capture; // 频率 = 定时器时钟 / 捕获值（周期）
}
}

8.lcd.c（修改部分）

void LCD_Init(void)
{
uint16_t temp = GPIOC->ODR & 0xff00; //此处修改
LCD_CtrlLinesConfig();
dummy = LCD_ReadReg(0);

if(dummy == 0x8230)
{
REG_8230_Init();
}
else
{
REG_932X_Init();
}
dummy = LCD_ReadReg(0);
GPIOC->ODR = (GPIOC->ODR & 0x00ff) | temp; //此处修改
}

void LCD_Clear(u16 Color)
{
uint16_t temp = GPIOC->ODR & 0xff00; //此处修改
u32 index = 0;
LCD_SetCursor(0x00, 0x0000);
LCD_WriteRAM_Prepare(); /* Prepare to write GRAM */
for(index = 0; index < 76800; index++)
{
LCD_WriteRAM(Color);
}
GPIOC->ODR = (GPIOC->ODR & 0x00ff) | temp; //此处修改
}

void LCD_DisplayStringLine(u8 Line, u8 *ptr)
{
uint16_t temp = GPIOC->ODR & 0xff00; //此处修改
u32 i = 0;
u16 refcolumn = 319;//319;

while ((*ptr != 0) && (i < 20)) //20
{
LCD_DisplayChar(Line, refcolumn, *ptr);
refcolumn -= 16;
ptr++;
i++;
}
GPIOC->ODR = (GPIOC->ODR & 0x00ff) | temp; //此处修改
}

9.main.c

#include "main.h"
#include "adc.h"
#include "tim.h"
#include "gpio.h"

/* Private includes ———————————————————-*/
/* USER CODE BEGIN Includes */
#include "headfile.h"
/* USER CODE END Includes */

/* Private typedef ———————————————————–*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ————————————————————*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro ————————————————————-*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ———————————————————*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes ———————————————–*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ———————————————————*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
* @brief The application entry point.
* @retval int
*/
int main(void)
{

/* USER CODE BEGIN 1 */

/* USER CODE END 1 */

/* MCU Configuration——————————————————–*/

/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();

/* USER CODE BEGIN Init */

/* USER CODE END Init */

/* Configure the system clock */
SystemClock_Config();

/* USER CODE BEGIN SysInit */

/* USER CODE END SysInit */

/* Initialize all configured peripherals */
MX_GPIO_Init();//初始化GPIO
MX_TIM2_Init();//初始化TIM2
MX_ADC1_Init();//初始化ADC1
MX_ADC2_Init();//初始化ADC2
MX_TIM3_Init();//初始化TIM3
/* USER CODE BEGIN 2 */
HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);//打开锁存器
LCD_Init(); //初始化LCD
LCD_SetBackColor(Black); //设置背景颜色
LCD_SetTextColor(White); //设置字体颜色
LCD_Clear(Black); //清屏
HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_1); //开启TIM2通道1的中断
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2); //开启TIM3通道2的PWM输出
HAL_ADCEx_Calibration_Start(&hadc1, ADC_SINGLE_ENDED); //校准ADC1
HAL_ADCEx_Calibration_Start(&hadc2, ADC_SINGLE_ENDED); //校准ADC2
/* USER CODE END 2 */

/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
Initial_System();
key_scan();//扫描按键

lcd_show();//显示LCD

change();
/* USER CODE END WHILE */

/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}

10.源文件(含题目）

通过网盘分享的文件：16届蓝桥杯嵌入式省赛真题
链接: https://pan.baidu.com/s/1qzvEbgAE6wTdRKC5uCU2ug?pwd=thsi 提取码: thsi
