一. 基础知识（DS18B20）：
1.单总线（VCC DQ GND三个引脚）（所有的数据和指令的传递都是从最低有效位开始传输）
2.温度寄存器（2字节）温度报警阈值寄存器（TH TL ，1字节,ROM掉电不丢失）配置寄存器（1字节，配置温度分辨率9/10/11/12位，ROM掉电不丢失）
Q:什么是温度分辨率？？（上电默认12位）
A:DS18B20 的温度分辨率是指它能检测到的最小温度变化量，核心范围为 9~12 位（对应 0.5℃、0.25℃、0.125℃、0.0625℃）
3.如何测温：
芯片在上电状态下默认的精度为12位。 DS18B20启动后保持低功耗等待状态；当需要执行温度测量和AD转换时，总线控制器必须发出[44h]命令。在那之后，产生的温度数据以两个字节的形式被存储到温度寄存器中， DS18B20继续保持等待状态。 DS18B20由外部电源供电时，总线控制器在温度转换指令之后发起“读时序”（见单总线系统节）， DS18B20正在温度转换中返回0，转换结束返回1。

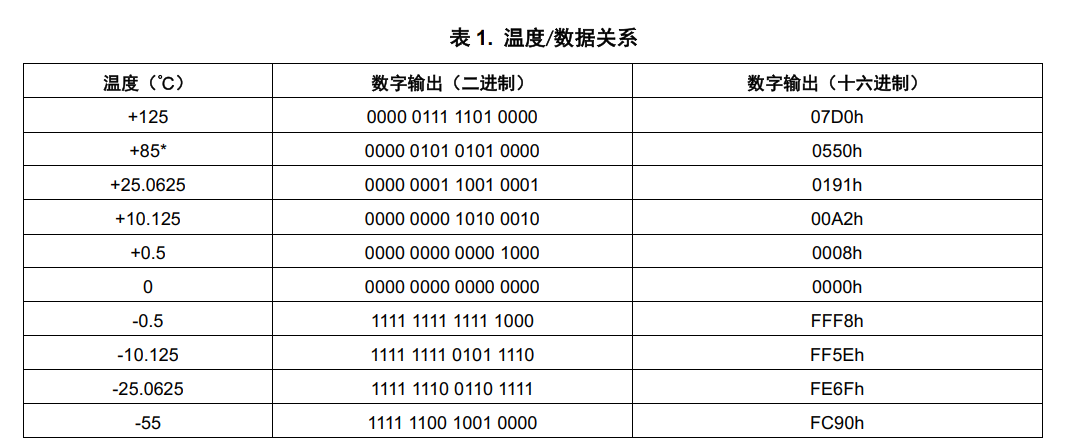

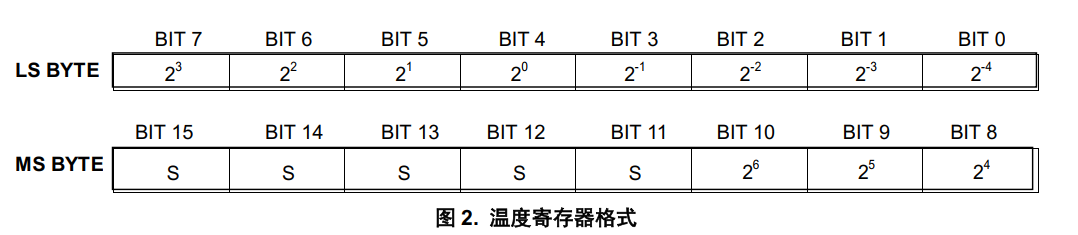

温度寄存器数据格式：
1>. 高4位表示数据“正负”：+为0000，-为1111；
2>. 后面8位表示数据：（以12位分辨率为例）
比如：
(1)125°C :
125➗0.0625=2000
2000（十进制）转化成 0111_1101_0000（二进制）
因此 +125°C在12位分辨率下，就是0000_0111_1101_0000
(2)-55°C
55➗0.0625=880
880（十进制）
0011_0111_0000（二进制）
1100_1000_1111(反码)
1100_1001_0000(补码（反码+1）)
因此在最终12位分辨率下，-55就是1111_1100_1001_0000
注意：
4.报警操作（TH和TL寄存器，共8bit）

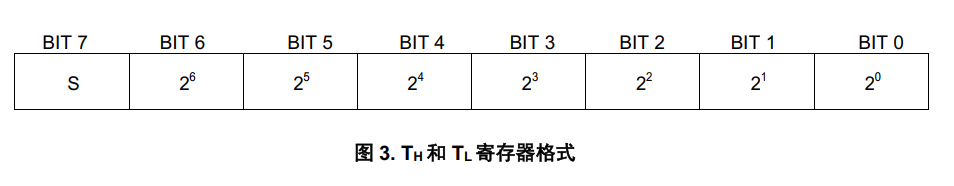

DS18B20完成一次温度转换后，就用该温度值与存储在TH和TL寄存器（如图3所示）中的一个字节的用户自定义的报警阈值进行比较。标志位（S）指示温度值的正负：正数S=0，负数S=1。 TH和TL寄存器是非易失性的（EEPROM） ， 所以在掉电后数据仍然保持。
当TH和TL为8位寄存器时，在与TH和TL的比较中仅适用温度寄存器的4到11位。如果测得的温度高于TH或低于TL，报警条件成立， DS18B20内部就会置位一个报警标识。每进行一次测温就对这个标识进行一个更新。因此，如果报警状态消失，则在下一个温度转换后，该标识将被关闭。

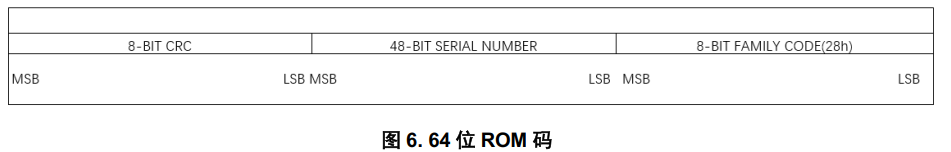

5. 64位只读存储器：（每个DS18B20唯一的64位编码）
每颗DS18B20都有一个全球唯一的存储在ROM中的64位编码。最前面8位是单线系列编码： 28h。接着的48位是一个唯一的序列号。最后8位是以上56位的CRC编码。

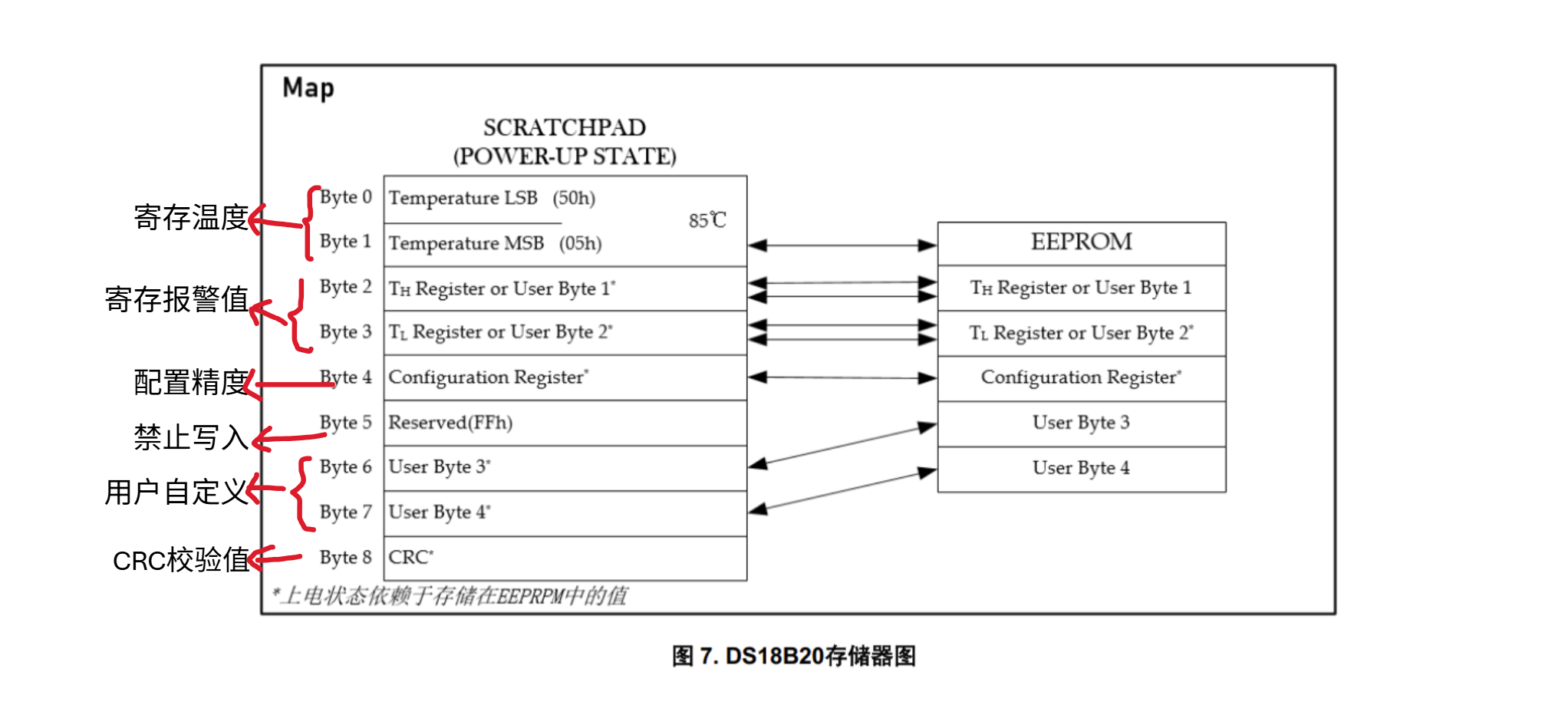

6. 存储器：
7. 配置寄存器（配置精度）

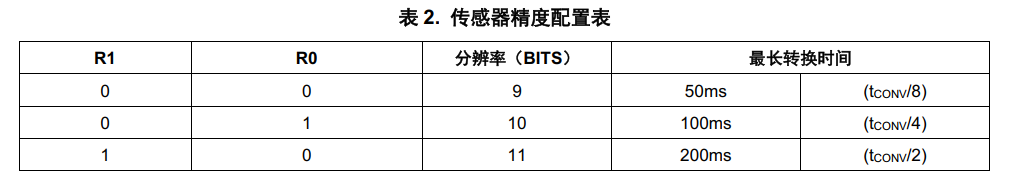

用户可以通过表2所示设置R0和R1位来设定DS18B20的精度。上电默认设置： R0=1， R1=1（12位精度）。注意：精度和转换时间之间有直接的关系。配置寄存器的位7和位0到4被器件保留，禁止写入；在读数据时，它们全部表现为逻辑1。
8.CRC发生器（可以关掉吗？）
单总线信号类型：复位脉冲（拉低）、存在脉冲（拉低）、写0、写1、读0和读1；（它的时序是怎样的？）
二. 对于我们是主机（FPGA）来说DS18B20如何使用？
首先明确，总线空闲时，被上拉电阻拉高！！！
1.初始化（发送复位脉冲，接收存在脉冲）（表明DS18B20已经准备好发送和接受）

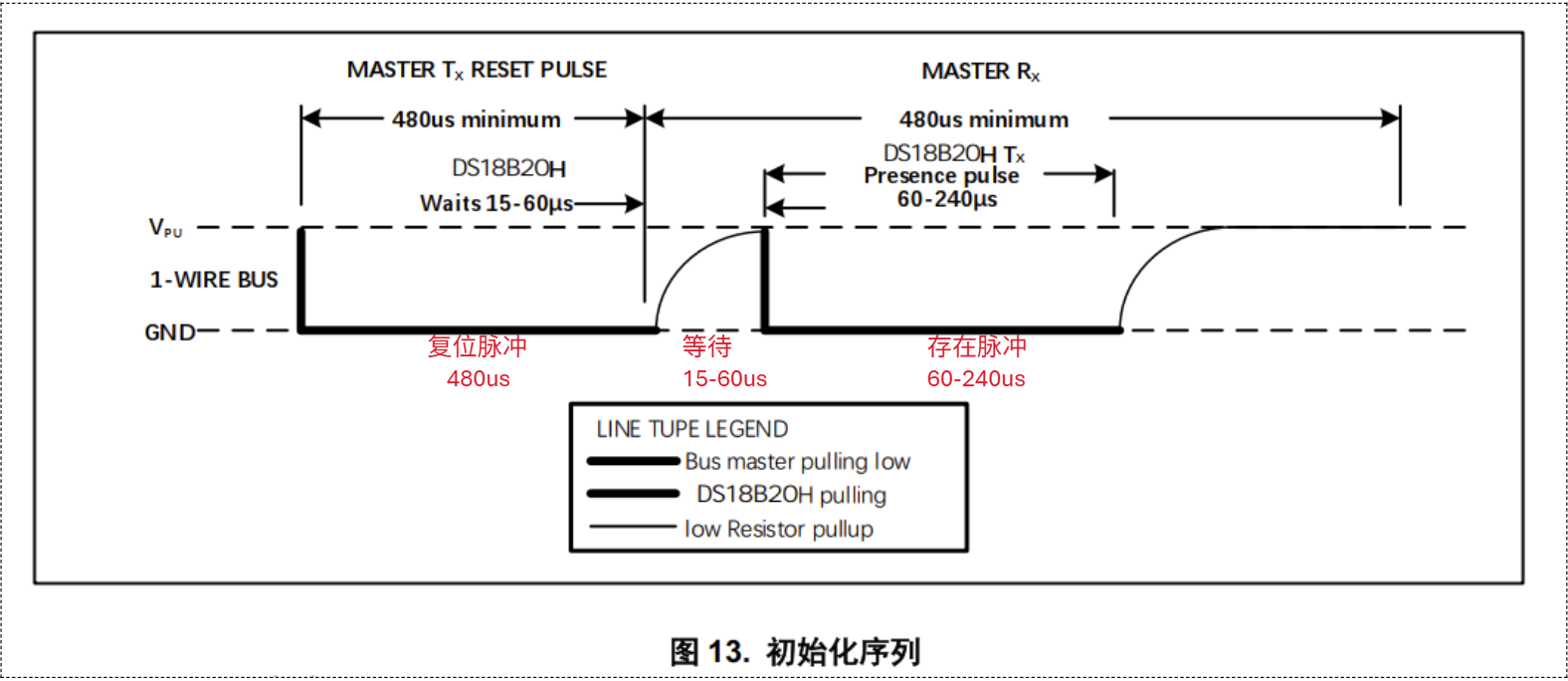

时序：控制器发送复位脉冲（480us）—>上拉进入高电平 —> 等待（15-60us）—> DS18B20发送存在脉冲（60-240us）
2.发送ROM命令（用于确定与主设备通信的是哪颗DS18B20设备，初学者只接入一颗DS18B20，可以直接发送“忽略ROM指令”（SKIP ROM [CCh]）)
3.发送DS18B20功能指令（用于控制读写DS18B20的寄存器）
4.发送写的数据/接收读的数据

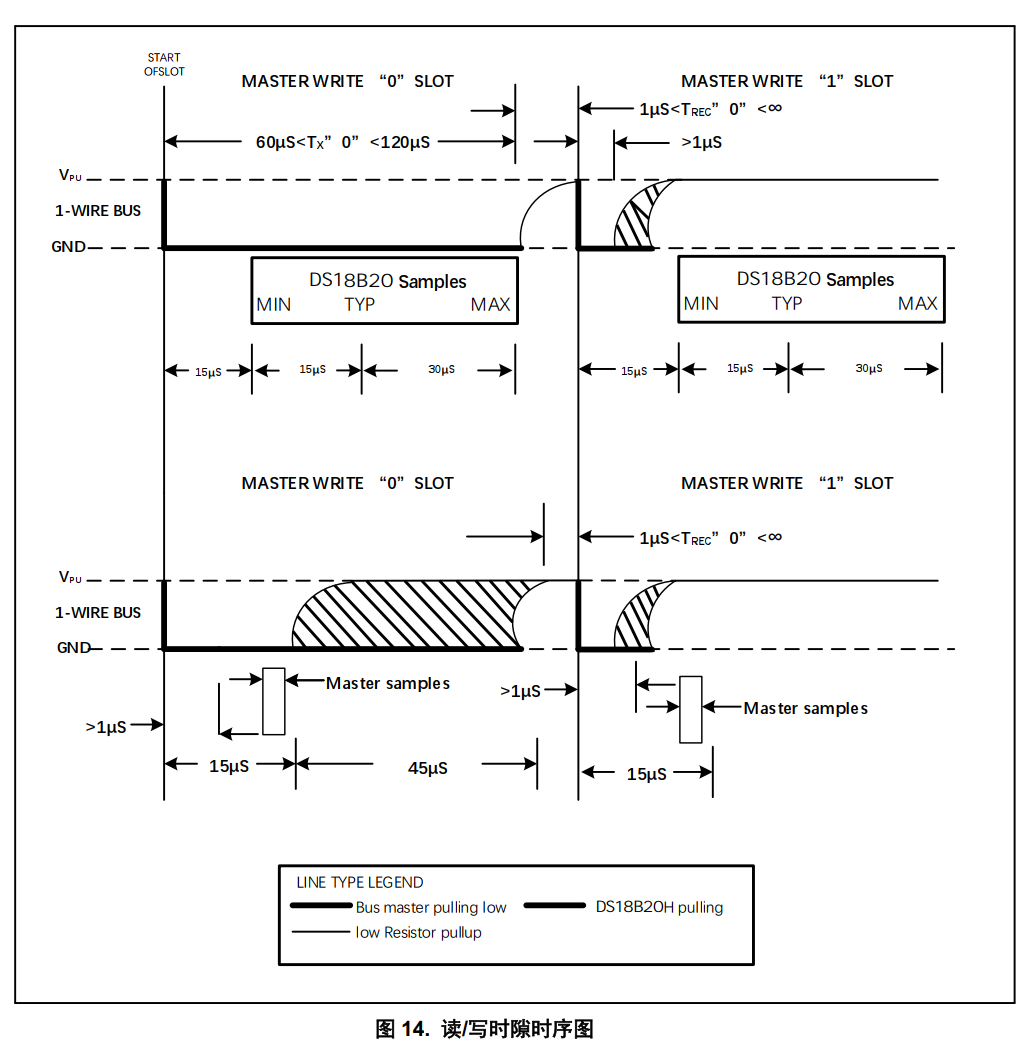

（1）写时序：必须把数据线拉到低电平然后释放，且需在15us内释放总线。当总线被释放后，上拉电阻将总线拉高。此时数据线从逻辑高电平拉到低电平时，写时序开始。写时序必须最少持续60us，包括两个写周期之间至少1us的恢复时间。
（2）读时序：
在之后的文章我会具体写出，使用EGO1读取温度的基本时序逻辑，以及驱动代码~~
