一、实现ModbusRTU源码分享

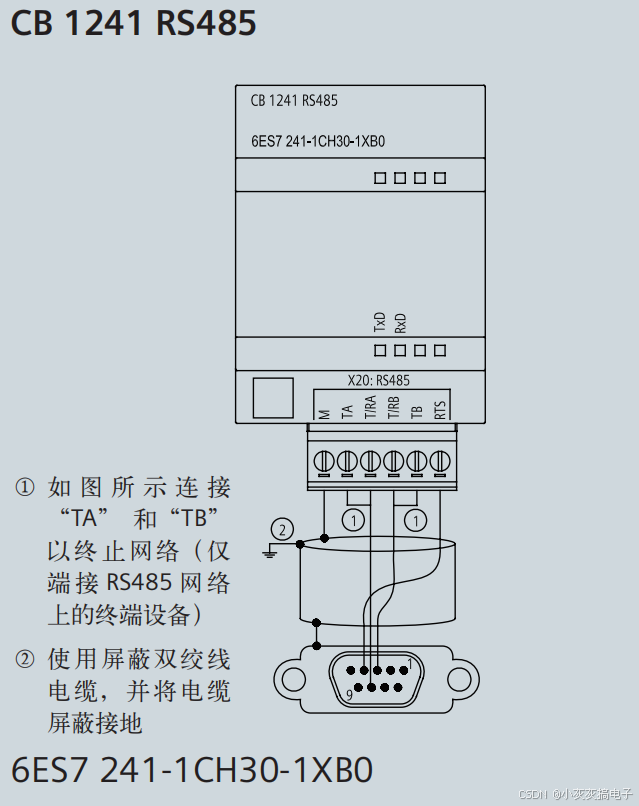

1、信号板硬件接线

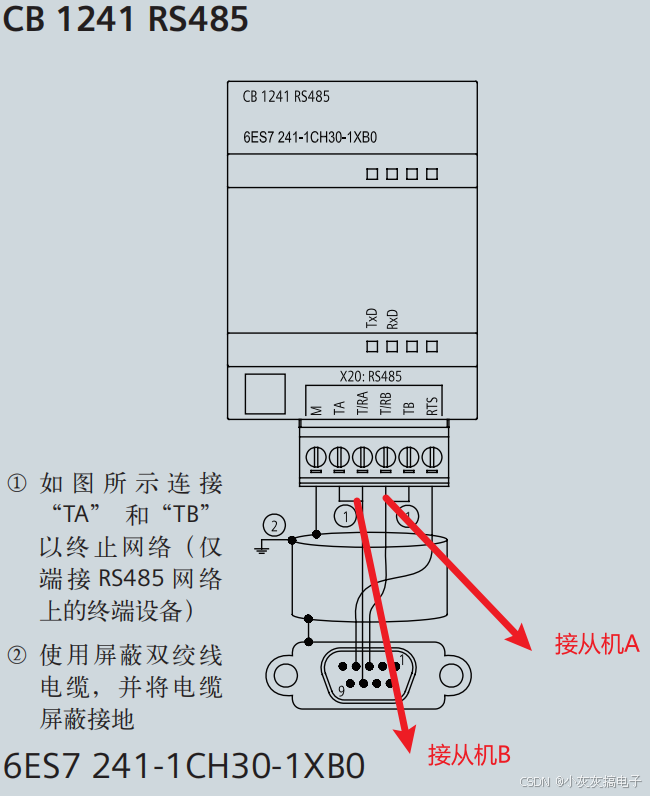

注意：信号板TA接485从机B，TB接485从机A，线序正好相反。

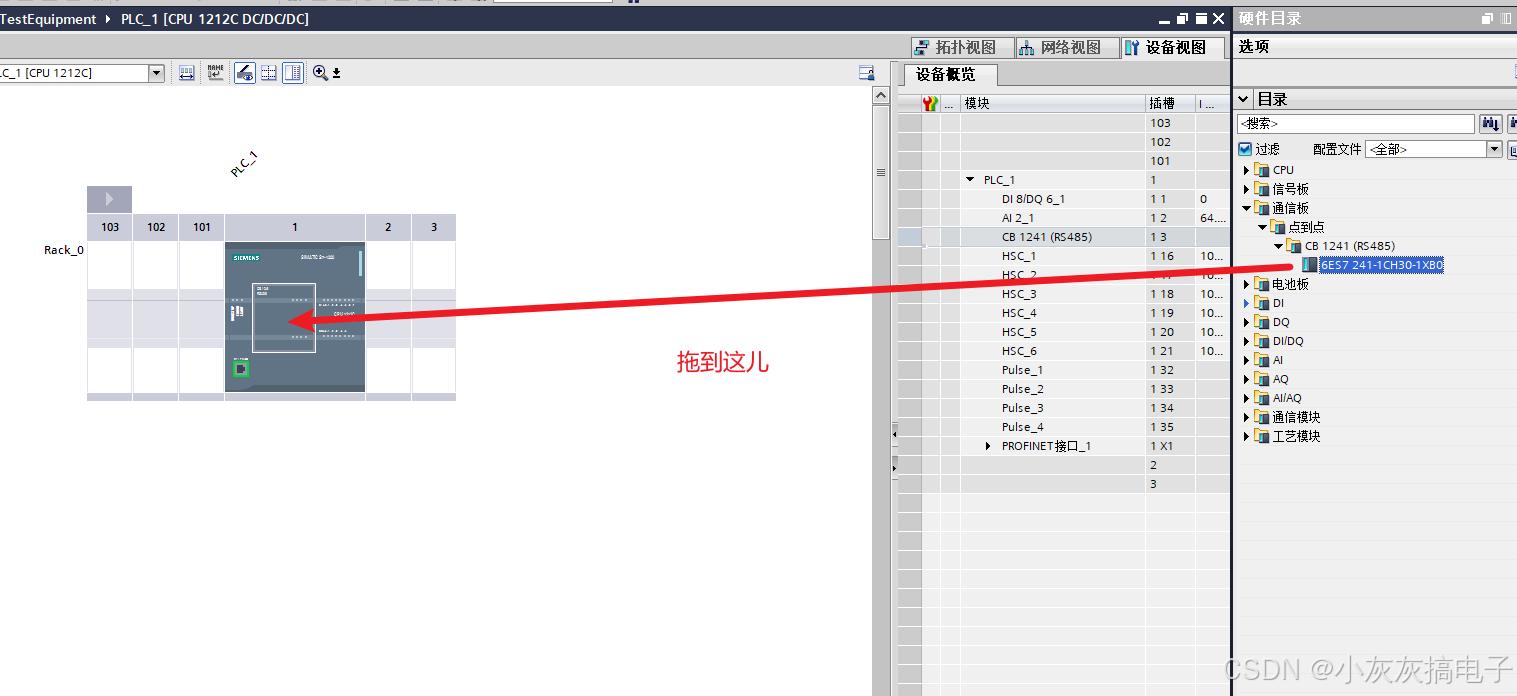

2、硬件组态

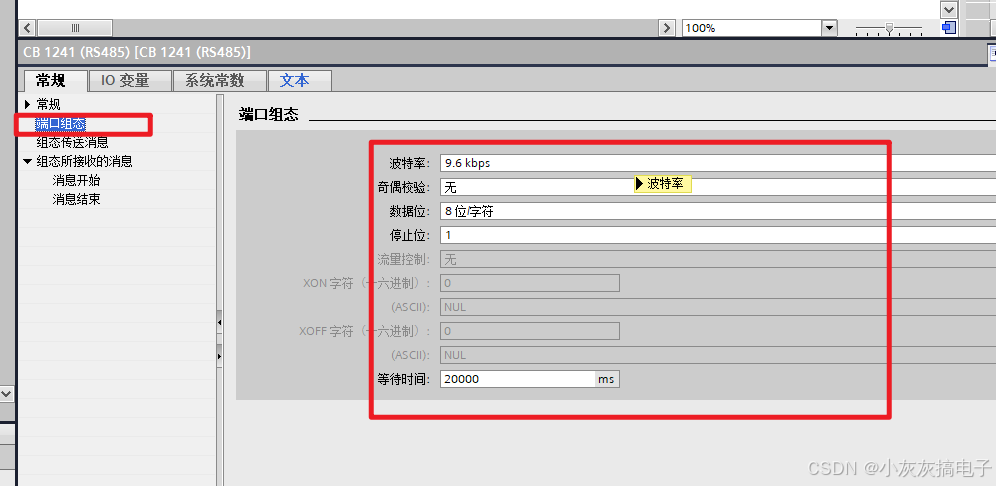

3、参数设置

双击上一步拖入的信号板：

4、程序编写

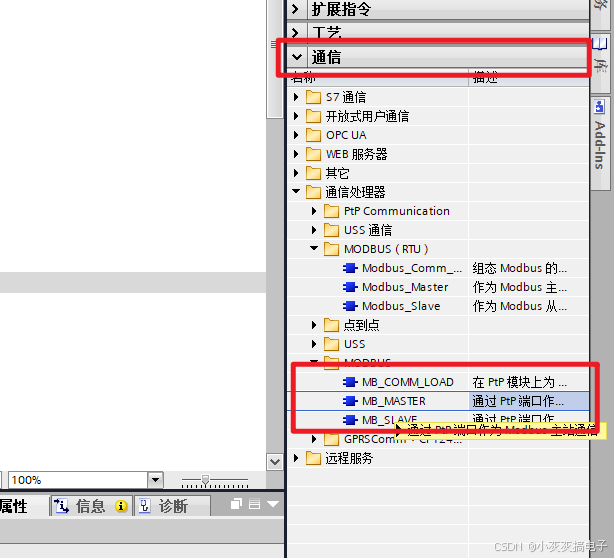

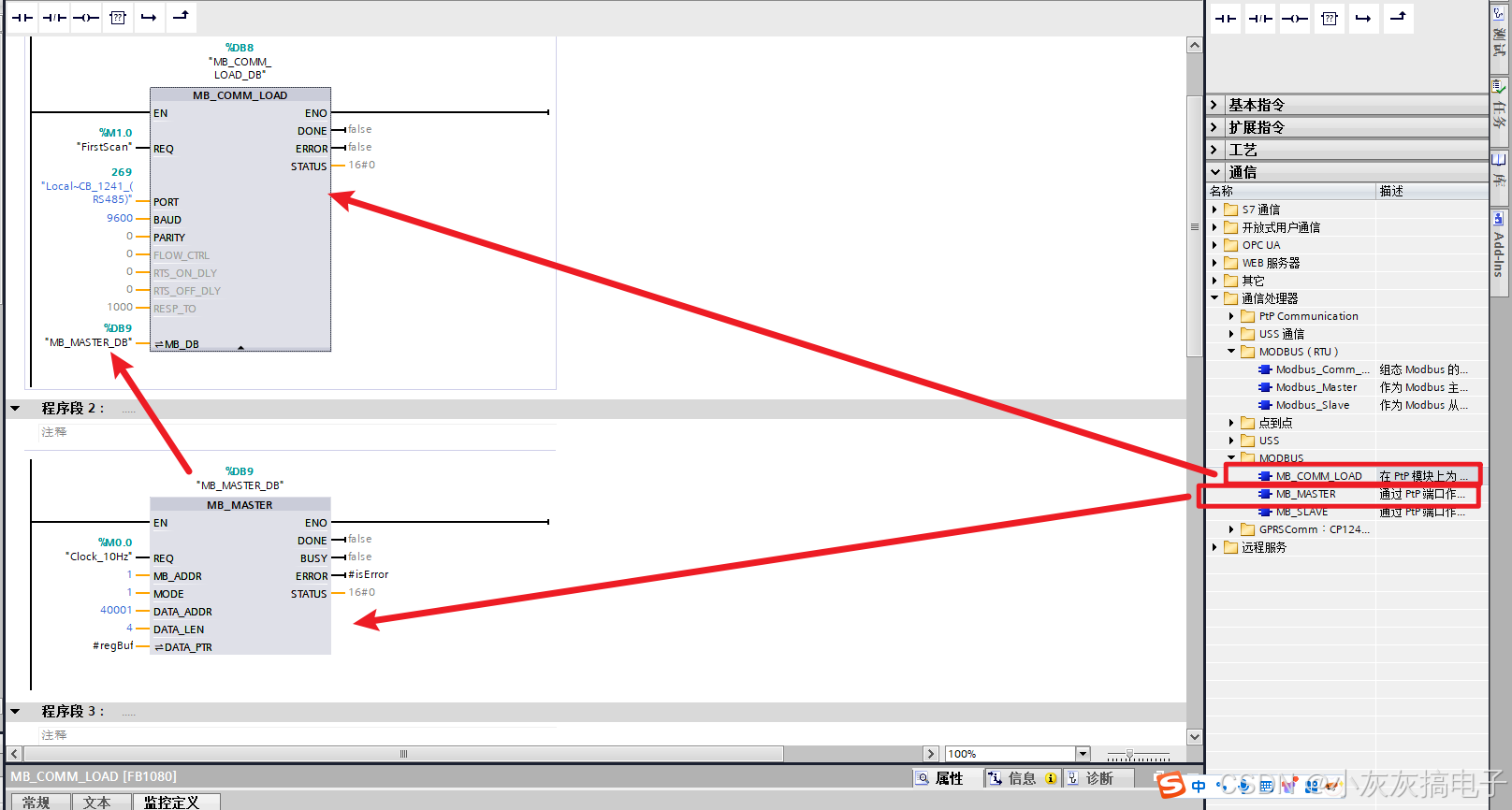

注意，要使用MODBUS包，而不是MODBUS（RTU）包，因为MODBUS（RTU）包用于侧面的通信模块使用。 下面是完整程序：

注意点：

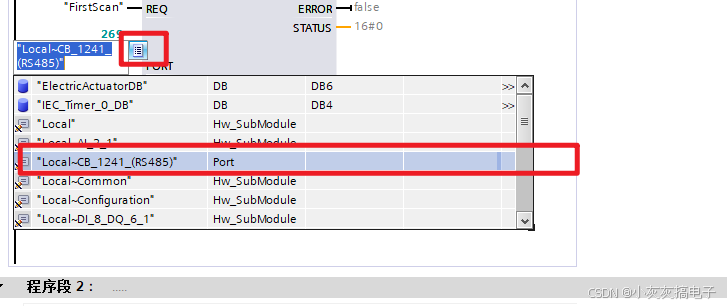

• 1.PORT要选择信号板

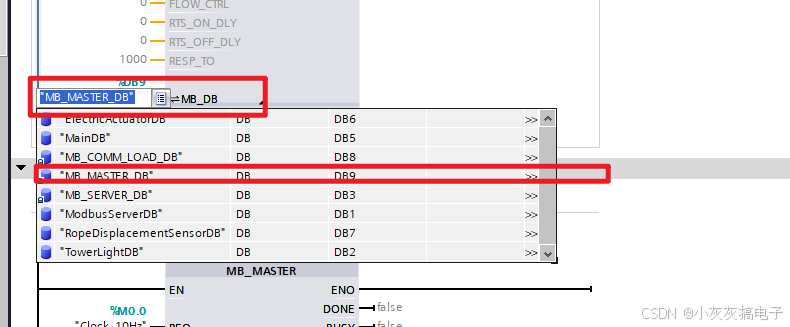

• 2、MB_DB参数选择MODBUS主机块

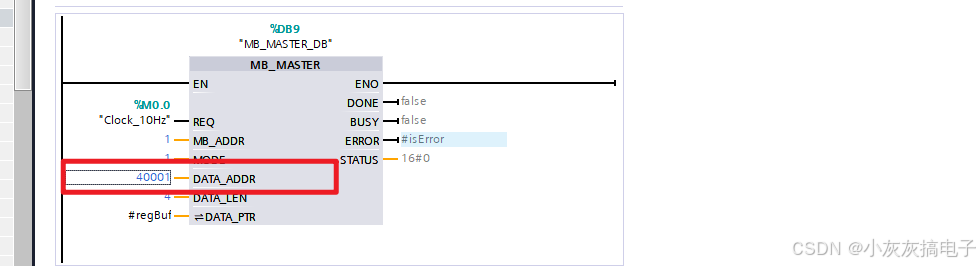

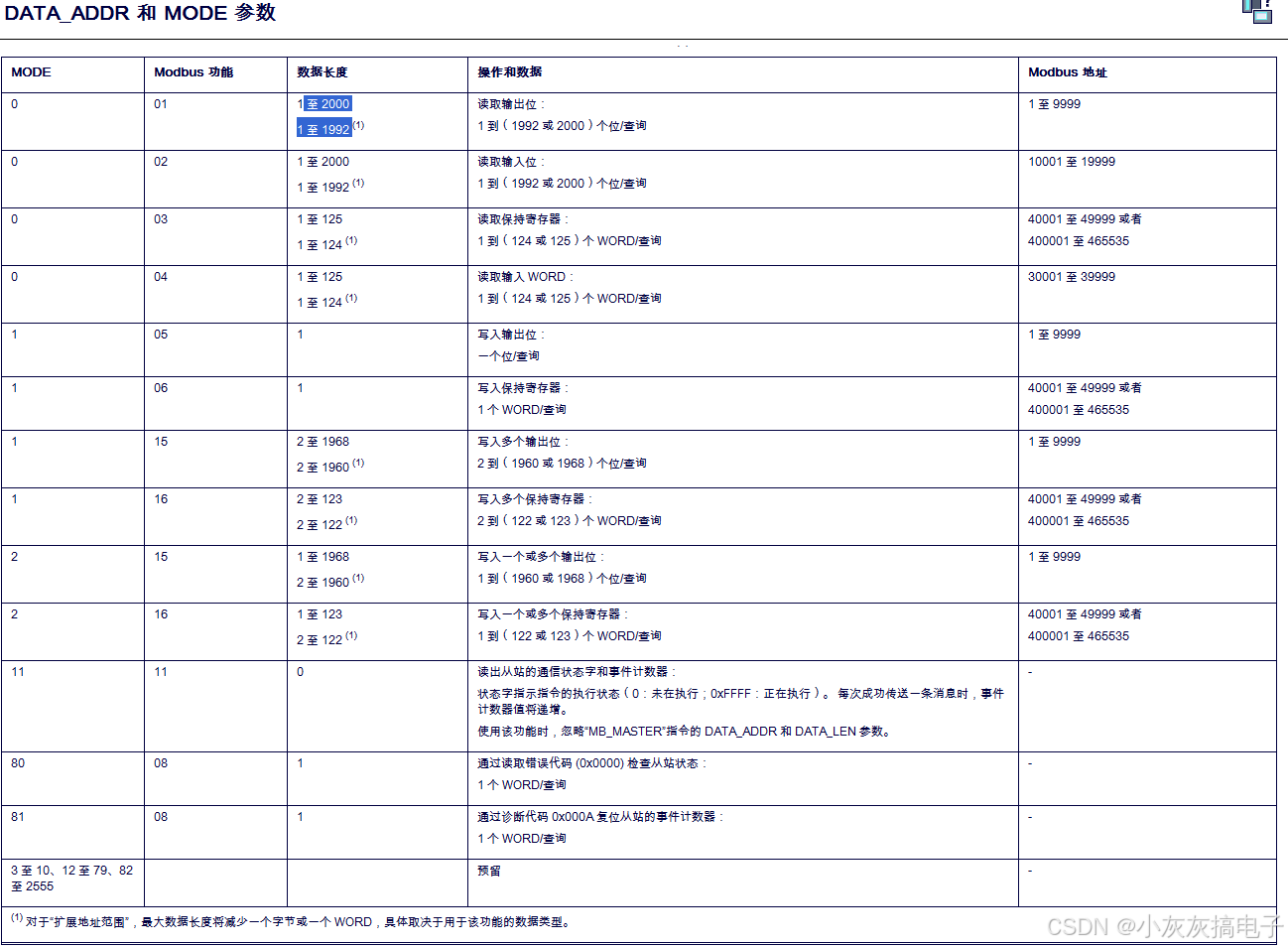

• 3.MODE和DATA_ADDR参数设置

5、Modbus地址说明

西门子 S7-1200 系列 PLC 的 Modbus 通信地址需要根据 PLC 内部的存储区来映射。Modbus 协议使用四种主要的寄存器类型，它们分别对应 PLC 内部的不同存储区：

关键点总结：

• Modbus 地址是 1-based 的（从 1 开始），而 PLC 的存储区地址通常是 0-based 的（从 0 开始）。因此，在映射时通常需要在 PLC 地址的数值计算结果上加 1。
• 对于 DB 块，需要使用块号和字节偏移量来计算 Modbus 地址。
• 实际可用的地址范围受限于 S7-1200 的 Modbus 通信库或硬件模块的具体实现限制。务必查阅你使用的 Modbus 通信模块（如 CM 1241）或库函数（如西门子 Modbus TCP 或 RTU 库）的官方手册，确认其支持的最大地址范围和对各存储区的实际映射方式。
• 在配置 Modbus 主站（上位机、HMI等）时，需要按照上述映射规则设置其访问的 Modbus 地址。
• 在 PLC 端编程时，需要正确配置 Modbus 从站库或模块的参数，指定要映射的 PLC 存储区地址范围。

二、modbusRTU详解

Modbus RTU (Remote Terminal Unit) 是一种广泛应用的串行通信协议，主要用于工业自动化领域，实现主站（Master，通常是 PLC、SCADA 系统或上位机）和从站（Slaves，通常是传感器、执行器、仪表或其他 PLC）之间的数据交换。它以高效、简洁和可靠性著称。

1、核心概念与特点

• 主从架构： 通信由主站发起。主站向特定从站地址发送请求消息，该从站处理请求并回复响应消息。其他从站忽略该请求。
• 串行传输： 通常运行在 RS-232 或 RS-485 物理层上。RS-485 因其多点通信（一条总线上可挂多个从站）和抗干扰能力，在工业环境中更为常见。
• RTU 模式： 使用二进制（Hexadecimal）编码数据。相比 Modbus ASCII 模式，RTU 更紧凑、效率更高。
  • 无起始符和结束符：依靠字符间的时间间隔（大于 3.5 个字符传输时间）来界定消息帧的开始和结束。
  • 数据紧凑：所有值（地址、功能码、数据、校验码）都用二进制字节表示。
• 校验机制： 使用 CRC-16（循环冗余校验） 来检测传输过程中可能出现的错误。发送方计算 CRC 并附加在消息末尾，接收方重新计算 CRC 并与接收到的 CRC 比较，若不一致则丢弃该帧。

2、通信过程

3、数据帧结构 (RTU Mode)

一个完整的 Modbus RTU 消息帧由以下几部分组成：

[从站地址] [功能码] [数据] [CRC 校验码]

• 从站地址 (1 Byte): 唯一标识总线上的一个从站设备。范围通常是 1 – 247（0 是广播地址，但极少使用；248-255 保留）。主站请求中指定目标从站地址，从站响应中返回自身地址。
• 功能码 (1 Byte): 指定主站要求从站执行的操作类型。常见功能码有：
  • 01 (0x01): 读线圈状态（Read Coils） – 读一组开关量输出（DO）或离散量输入（DI）。
  • 02 (0x02): 读离散量输入（Read Discrete Inputs） – 读一组 DI 的状态。
  • 03 (0x03): 读保持寄存器（Read Holding Registers） – 读一组可读写的模拟量寄存器（通常是 16 位整数）。
  • 04 (0x04): 读输入寄存器（Read Input Registers） – 读一组只读的模拟量输入寄存器（通常是 16 位整数）。
  • 05 (0x05): 写单个线圈（Write Single Coil） – 写一个 DO 的状态（ON/OFF）。
  • 06 (0x06): 写单个寄存器（Write Single Register） – 写一个保持寄存器的值。
  • 15 (0x0F): 写多个线圈（Write Multiple Coils）。
  • 16 (0x10): 写多个寄存器（Write Multiple Registers）。
• 数据 (N Bytes): 包含功能码操作所需的具体信息。其结构取决于功能码。例如：
  • 读请求 (03, 04 等)：包含要读取的起始地址和要读取的寄存器/线圈数量。
  • 读响应：包含实际读取到的字节数和具体的数据字节。
  • 写单个请求 (05, 06): 包含要写入的地址和要写入的值。
  • 写多个请求 (15, 16): 包含要写入的起始地址、数量、数据字节数和具体的数据字节。
• CRC 校验码 (2 Bytes): 对整个消息帧（从地址开始到数据结束）计算得出的校验值。低位字节在前（Little-Endian）。

4、 地址映射

Modbus 协议定义了几种不同的数据区域（线圈、离散输入、输入寄存器、保持寄存器）。设备制造商需要在其设备内部（如 PLC 的 I/O 点、内存区）和这些 Modbus 地址之间建立映射关系。

• 线圈 (Coils): 1 位，可读写。常用于数字量输出 (DO)。地址范围：00001 – 09999 (对应协议地址 0x0000 – 0xFFFF)。
• 离散输入 (Discrete Inputs): 1 位，只读。常用于数字量输入 (DI)。地址范围：10001 – 19999。
• 输入寄存器 (Input Registers): 16 位，只读。常用于模拟量输入 (AI)。地址范围：30001 – 39999。
• 保持寄存器 (Holding Registers): 16 位，可读写。常用于模拟量输出 (AO) 或内部参数存储。地址范围：40001 – 49999。

注意： 协议中传输的地址是“偏移地址”（从 0 开始），而上述 00001/10001 等是“逻辑地址”（从 1 开始）。例如，逻辑地址 40001 对应的协议偏移地址是 0x0000。

5、 错误处理

如果从站无法处理主站的请求（例如，功能码不支持、地址无效、数据值非法等），它会返回一个异常响应帧：

[从站地址] [功能码 + 0x80] [异常码] [CRC]

• 功能码 + 0x80: 将原功能码的最高位设为 1（即加上 0x80），表示这是一个异常响应。
• 异常码 (1 Byte): 指示错误的具体原因。例如：
  • 01: 非法功能码。
  • 02: 请求的地址非法（超出设备范围）。
  • 03: 请求的数据值非法（超出允许范围）。
  • 04: 处理请求时发生从站设备故障。

6、关键点总结与实践注意事项

• 物理层配置： 波特率、数据位、停止位、奇偶校验位必须主从站一致。RS-485 网络需要正确的终端电阻和接地。
• 地址唯一性： 总线上每个从站必须有唯一的地址。
• 定时要求： RTU 模式依赖字符间的时间间隔（> 3.5T）来界定帧。要求串口驱动能正确处理此超时。通信速率越高，对定时精度要求越高。
• CRC 计算： 必须正确实现 CRC-16-Modbus 算法（多项式 0x8005，初始值 0xFFFF）。
• 字节序： 对于 16 位寄存器值，Modbus 协议规定高位字节在前（Big-Endian）。例如，数值 0x1234 在总线上传输为 0x12 后跟 0x34。如果设备内部使用 Little-Endian，需要进行转换。
• 数据类型扩展： 对于 32 位浮点数或长整数，通常用两个连续的 16 位寄存器表示。此时字节序和寄存器顺序（高字在前还是低字在前）需要根据设备文档确定。
• 工具： 使用串口调试助手、Modbus 主/从站模拟软件、协议分析仪（如 Wireshark + Modbus 插件）进行调试非常有用。
