正点原子 STM32 入门：HAL 库回调机制，看完这篇终于不迷糊了

前言

学完了中断、NVIC、EXTI，又啃完了 USART 的寄存器，结果一打开正点原子的例程，人傻了：

void USART1_IRQHandler(void)
{
HAL_UART_IRQHandler(&g_uart1_handle); // 中断服务函数里就这一句？
}

我代码写哪儿？接收到的数据在哪儿？说好的"中断来了进中断函数写业务"呢？

别急，这正是我要解决的问题：HAL 库的回调机制。这玩意儿是 HAL 库的灵魂，搞懂了它，后面串口、定时器、SPI、I2C 全是同一套套路，越学越顺。这篇就用人话把它彻底讲明白。

一、知识点讲解：HAL 库回调机制到底是个啥

1.1 一句话版本

HAL 库把"中断来了之后该干的脏活累活"都帮你干完了（读标志位、清标志位、搬数据），然后在关键节点上留了一个"钩子"函数让你填自己的代码，这个钩子就叫回调函数（HAL_GPIO_EXTI_Callback）。

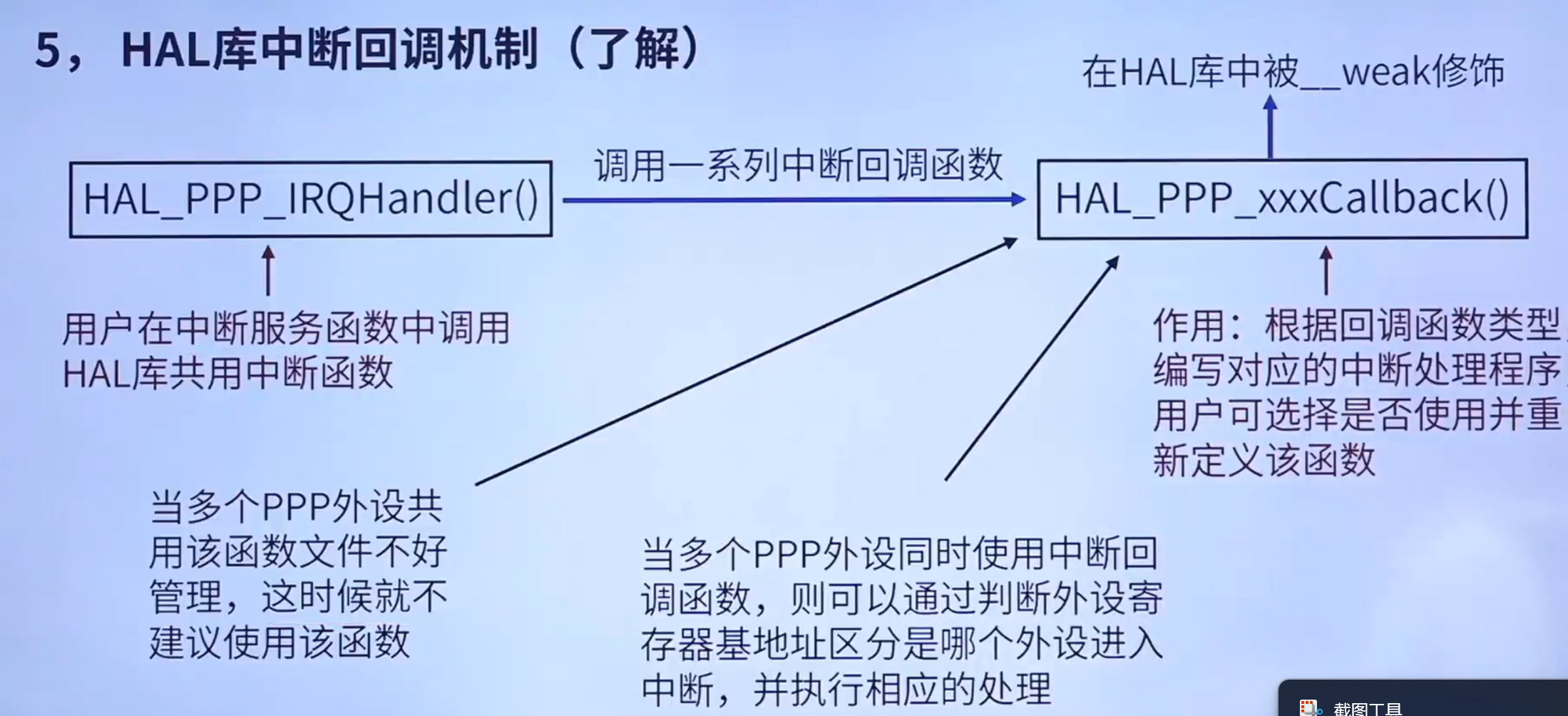

HAL 库中断处理与回调函数调用关系（来源：正点原子第 70 讲课件）

1.2 对比标准库，痛点在哪儿

以前写标准库，中断服务函数得自己从头到尾写：

void USART1_IRQHandler(void) // 标准库风格：什么都自己来
{
if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) // ① 自己判断是不是接收中断
{
u8 data = USART_ReceiveData(USART1); // ② 自己读数据
USART_ClearITPendingBit(USART1, USART_IT_RXNE); // ③ 自己清标志位（不清就反复进中断！）
/* ④ 自己的业务代码写在这里 */
}
}

问题很明显：每个中断都要自己判断标志、自己清标志，写错一步就是"中断卡死"或者"进不去中断"。

HAL 库的思路是：这些固定动作我全包了，你只写第 ④ 步，这就是HAL库的优势。

1.3 完整调用链：一个串口字节是怎么到你手里的

以"串口 1 中断接收 1 个字节"为例，整条链路是这样的：

串口收到数据
↓ （硬件置位 RXNE 标志）
NVIC 把 USART1 的中断向量表入口指向 USART1_IRQHandler
↓
USART1_IRQHandler(void) ← 启动文件里的中断服务函数（用户文件）
就一句话：调用 HAL_UART_IRQHandler(&huart1)
↓
HAL_UART_IRQHandler(UART_HandleTypeDef *huart) ← HAL 库函数，干了约 200 行的活
├─ 读 SR、CR1、CR3 寄存器，判断到底是接收中断还是发送中断还是错误中断
├─ 是接收中断 → 调用内部函数 UART_Receive_IT(huart)
│ ├─ 从 DR 寄存器读出数据，存进你之前指定的缓冲区
│ ├─ 自动清除 RXNE 标志位
│ └─ 如果收够了约定个数 → 调用 HAL_UART_RxCpltCallback(huart) ★ 回调就是这里
↓
HAL_UART_RxCpltCallback(huart) ← 默认是空函数（__weak），等你重定义
你自己的业务代码在这里执行

三级调用链梳理

我的理解：把这条链想象成"外卖配送"。HAL_UART_IRQHandler 是外卖平台（接单、调度、送达全包），HAL_UART_RxCpltCallback 是你家门口的接收点——饭送到了（数据收够了）平台自动敲你家门，你只需要开门拿饭（处理数据）。你既不用关心餐厅怎么做饭（读 DR），也不用管路上怎么骑（清标志位）。

1.4 __weak：回调函数为什么"可覆盖"

打开 stm32f1xx_hal_uart.c，能看到这么一段：

__weak void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) // __weak 关键字：弱定义
{
UNUSED(huart); // 防止编译器报"参数未使用"警告，HAL 的惯用写法

/* NOTE: This function should not be modified, when the callback is needed,
the HAL_UART_RxCpltCallback could be implemented in the user file */
/* 注释翻译：需要用到回调时，请在用户文件里重新实现这个函数，别改我 */
}

__weak 是 ARM 编译器（Keil）的扩展关键字，意思是"弱函数"：

• 如果整个工程里只有这一个定义，链接器就用它（所以默认回调是个空函数，程序不会崩）；

• 如果你在自己的文件里写了一个同名、同参数、不带 __weak 的函数，链接器就会优先采用你的版本，HAL 库里那个空壳被丢弃。

这就实现了一个特别优雅的设计："框架留钩子，用户填内容"。你哪怕一个回调都不写，工程照样能编译能跑（只是啥也不做）。

1.5 常用回调函数速览

⚠️ 注意：所有定时器共用一个 HAL_TIM_PeriodElapsedCallback，所以里面必须先用 if (htim->Instance == TIMx) 判断是哪个定时器（下面代码里有示范）。

1.5 HAL 库外设初始化 MSP 回调机制

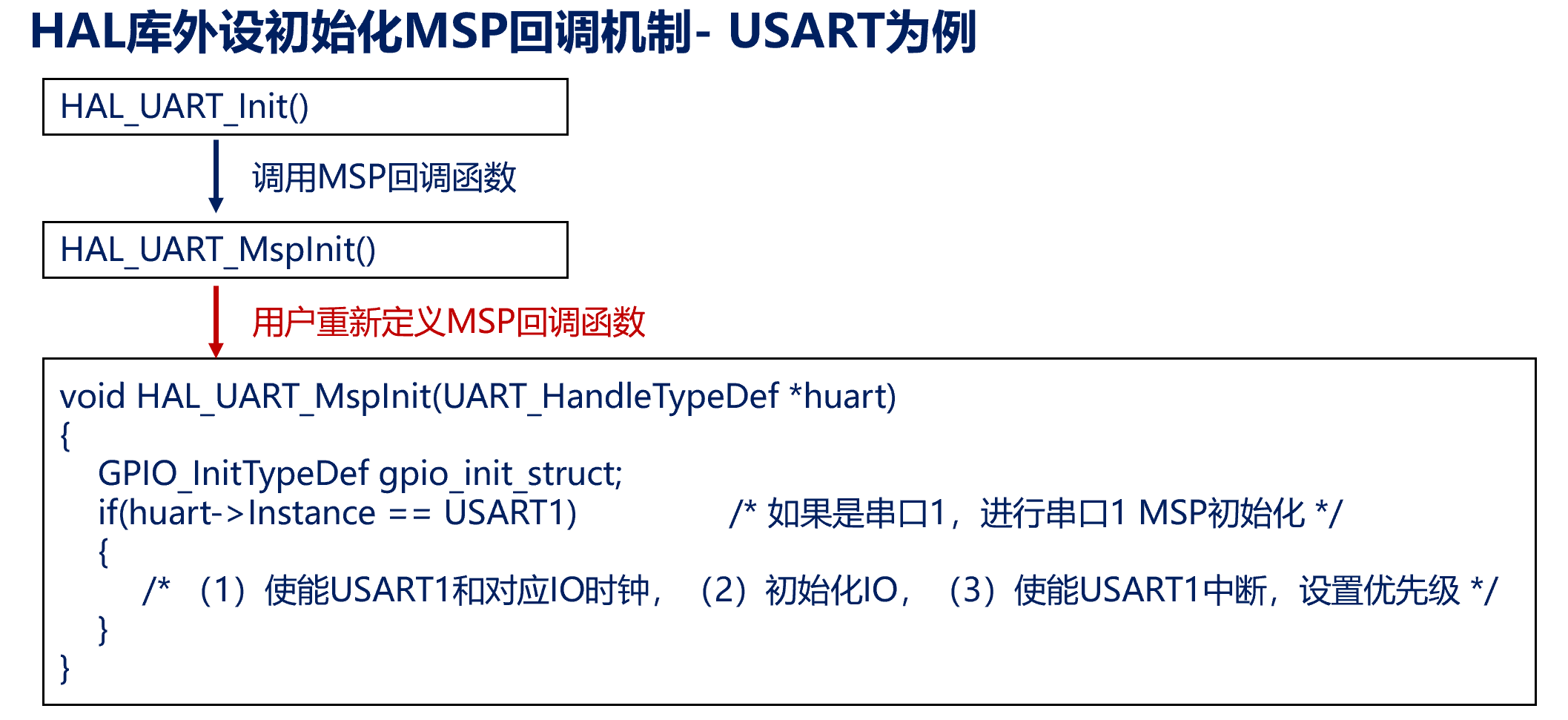

中断回调不是 HAL 回调的全部。初始化也有回调：用户调用 HAL_PPP_Init() 配置工作参数（波特率、模式这些），它内部会自动调用 HAL_PPP_MspInit() 去配置该外设用到的硬件——GPIO、NVIC、时钟。和回调函数一样，HAL_PPP_MspInit 也被 __weak 修饰，用户可以在自己的文件里重定义它（正点原子例程就是这么干的，所有串口的 HAL_UART_MspInit 都集中写在 uart.c 里，通过判断句柄里的寄存器基地址区分是哪个串口）。一个 PPP 外设共用一份 MSP 函数，文件不好管理时可以不重定义它，直接在初始化里配硬件——课件的这点提示值得记住。

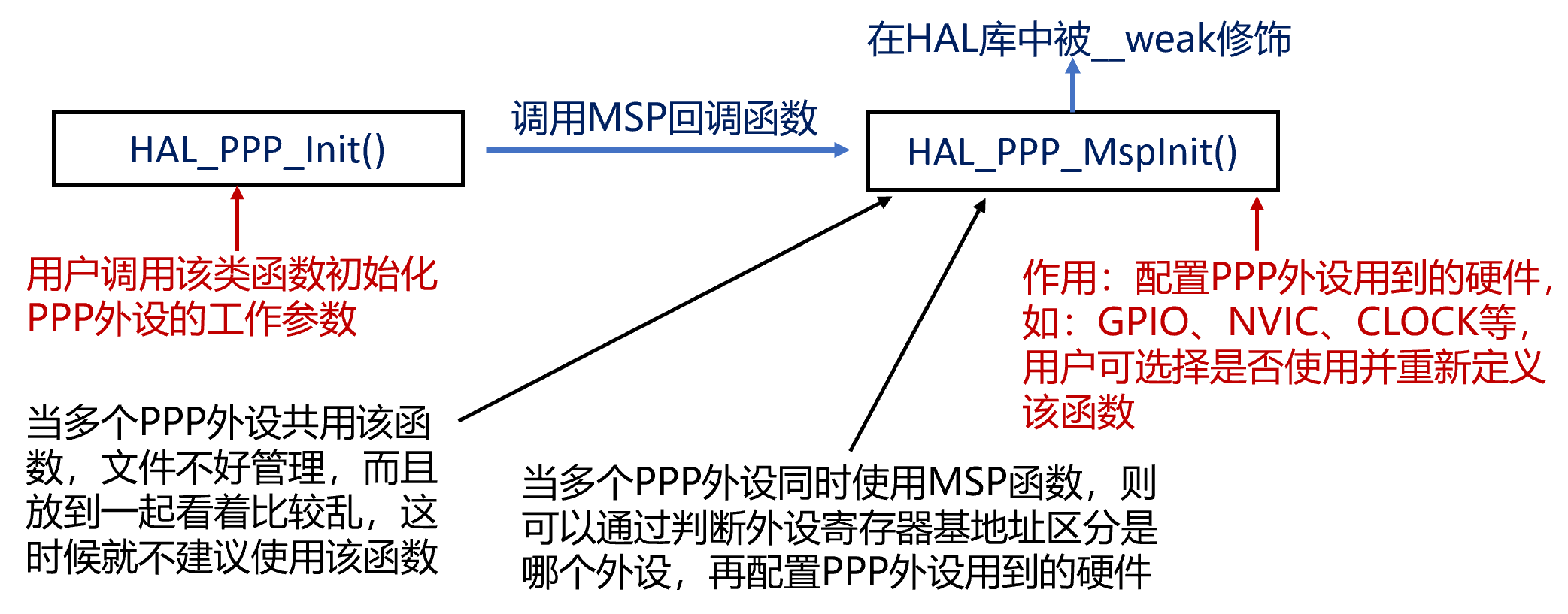

HAL 库外设初始化 MSP 回调机制（来源：正点原子第 70 讲课件）

1.6 实战代码：串口中断接收 + 回调处理（每行带解析）

/* ============ uart.c 里的用户代码 ============ */

uint8_t g_rx_byte; // 接收缓冲区：只装 1 个字节

/**
* @brief 串口1接收完成回调函数（重定义 HAL 弱函数，每行解析）
* @param huart: 触发回调的串口句柄指针（哪个串口调用它就是谁）
* @note 此函数由 HAL_UART_IRQHandler 自动调用，禁止手动调用
*/
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if (huart->Instance == USART1) // 第1行：判断是不是串口1触发的（多串口共用一个回调，必须区分！）
{
HAL_UART_Transmit(&huart1, &g_rx_byte, 1, 100); // 第2行：把收到的 1 字节原样发回（串口回显验证用）
HAL_UART_Receive_IT(&huart1, &g_rx_byte, 1); // 第3行：★关键★ 重新开启接收中断！
// 原因：HAL 库接收是"一次性"的，收满 1 字节后中断就关闭了，
// 不重开的话，第二次收到的数据再也不会进这个回调（新手第一大坑！）
}
}

/* ============ 初始化部分（以正点原子例程风格简化） ============ */
void uart_init(uint32_t baudrate)
{
g_uart1_handle.Instance = USART1; // 指定外设：串口1
g_uart1_handle.Init.BaudRate = baudrate; // 波特率，如 115200
g_uart1_handle.Init.WordLength = UART_WORDLENGTH_8B; // 8 位数据位
g_uart1_handle.Init.StopBits = UART_STOPBITS_1; // 1 位停止位
g_uart1_handle.Init.Parity = UART_PARITY_NONE; // 无校验
g_uart1_handle.Init.Mode = UART_MODE_TX_RX; // 收发模式都开
g_uart1_handle.Init.HwFlowCtl = UART_HWCONTROL_NONE; // 不用硬件流控
HAL_UART_Init(&g_uart1_handle); // 调用 HAL 初始化（内部会自动调用 HAL_UART_MspInit 配 GPIO/中断）

HAL_UART_Receive_IT(&g_uart1_handle, (uint8_t*)&g_rx_byte, 1); // 开启接收中断：收 1 字节就回调一次
HAL_NVIC_SetPriority(USART1_IRQn, 1, 0); // 设置中断优先级：抢占 1，子优先级 0
HAL_NVIC_EnableIRQ(USART1_IRQn); // 使能串口1中断通道
}

/* ============ 中断服务函数（正点原子习惯放在 uart.c） ============ */
void USART1_IRQHandler(void)
{
HAL_UART_IRQHandler(&g_uart1_handle); // 全部交给 HAL 处理，别在这里加业务代码！
}

1.7 外部中断的回调长啥样（顺手掌握）

/**
* @brief EXTI 外部中断回调（同样 __weak 弱定义，重定义即可）
* @param GPIO_Pin: 触发中断的引脚编号，判断是哪个引脚
*/
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
if (GPIO_Pin == KEY0_PIN) // 第1行：判断是不是 KEY0 按键引脚触发的
{
LED0_TOGGLE(); // 第2行：翻转 LED0（按键按一次灯状态切一次）
}
}

二、个人理解与心得

以下为本人的一些理解，不一定完全准确，仅供参考，欢迎评论区交流指正。

1. 回调机制本质上是 C 语言"函数指针 + 弱符号"的工程化应用。 视频里一句话带过，我课后翻了翻 HAL 源码才反应过来：__weak 让"默认实现"和"用户实现"可以共存，链接器自动做二选一。

2. 为什么非要搞回调，而不让我直接写 IRQHandler？ 我的理解：一是统一，所有外设中断入口都收敛成 HAL_PPP_IRQHandler 一个函数，HAL 好维护；二是分层，驱动层（读寄存器）和应用层（处理数据）彻底分开，移植代码时几乎不用改；三是安全，标志位清零这种"忘了就死机"的操作收归库管，把新手最大的坑填上了。

三、踩坑记录

坑 1：回调只进一次，之后串口就"哑了"（最痛） 现象：第一次发送能收到回显，之后再发毫无反应。 原因：HAL_UART_Receive_IT 是一次性的，收满指定字节后 HAL 自动关闭接收中断。 解决：在回调函数最后必须再调一次 HAL_UART_Receive_IT 重新开启。

坑 2：多个串口一起用，A 串口触发回调却处理了 B 的数据 现象：USART1 发数据，结果 USART2 的逻辑被执行了。 原因：所有 UART 共用一个 HAL_UART_RxCpltCallback。 解决：函数第一行必须加 if (huart->Instance == USART1) 判断句柄里的实例，这是开始就该养成的习惯。

坑 3：在 USART1_IRQHandler 里塞业务代码，时好时坏 现象：把数据处理写进 IRQHandler，偶尔丢字节。 原因：IRQHandler 里 HAL 还没处理完所有标志，自己加代码容易打乱状态机，且中断里执行太久会丢数据。 解决：业务代码一律放回调，IRQHandler 只留 HAL_UART_IRQHandler 一句话。

四、总结表格

写这篇文章的时候，我把正点原子的视频又回顾了一遍，配合源码逐行跟踪了一遍 HAL_UART_IRQHandler，以前"回调为啥会被自动调用"的疑惑才算彻底解开。HAL 库刚开始看确实觉得绕，但把这条调用链走通一次之后，再回头看，其实就一层窗户纸。

📌 开发环境：Keil5 + STM32F103 开发板 + ST-Link（F4/F7 板子同样适用）
