在LTspice中模拟变压器的简明方法
1. 放置变压器绕组，需要几个放置几个电感
这个变压器无法正常工作，因为 LTspice 不知道这是一个变压器。在软件看来，电路里只有几个独立电感。我们需要告诉 LTspice 它们构成了变压器。我们将使用 SPICE 指令向该电路添加一条 K 语句
2. 放置语法：Kxxx L1 L2 [L3 …] < 耦合系数 >
如下语句：K1 L1 L2 L3 1
等价以下三条语句：
K1 L1 L2 1
K2 L2 L3 1
K3 L1 L3 1.
建议在电路设计初期将互感耦合系数设为 1。这样可以消除漏感，否则在未设置阻尼的情况下，漏感会在极高频下产生振荡，并减慢仿真速度
Note1：采用 “移动” (F7)、“旋转” (Ctrl + R) 和 “镜像” (Ctrl + E) 命令来调 节电感器位置以与变压器的极性相匹配。
Note2：添加 K 语句可显示所含电感器的同名端。
Note3：L1 和 L2 为电路中电感的名称。互感耦合系数取值范围必须在 -1 到 1 之间。
3. LTspice 采用电感器的电感而非变压器的匝数比进行变压器的仿真。
电感比与匝数比的对应关系如下：
4.搭建电路，仿真成功√
请确保给电压源添加一个非常小的串联电阻（Rs=1mΩ）。在加入 RL=1kΩ 的负载电阻后，你应得到如下所示的电路。
对于 1:3 和 1:2 的匝数比，输入电感值以产生 1:9 和 1:4 的比值：

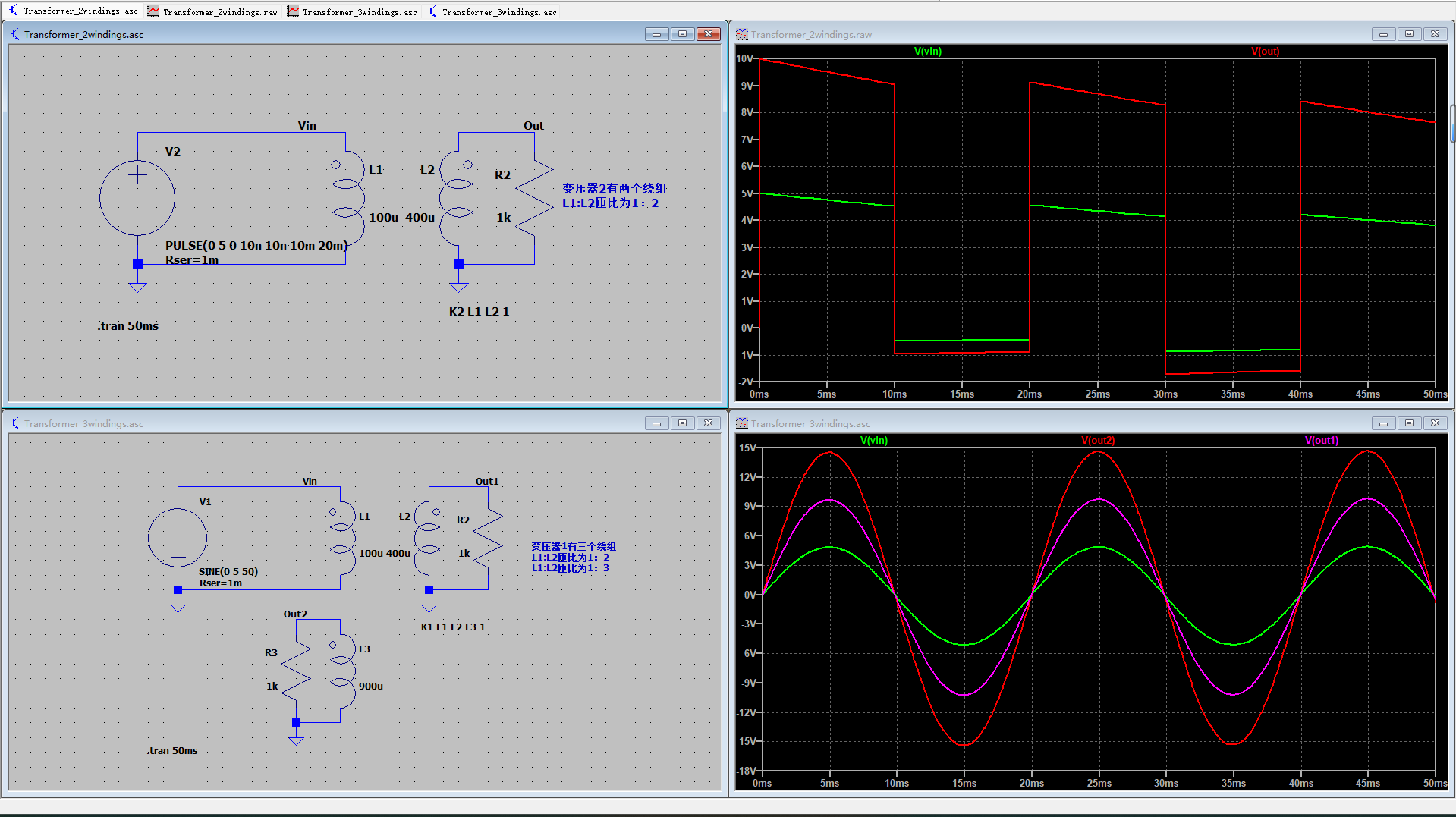

分别搭建2个绕组和3个绕组的变压器电路。
电压比与匝数比的对应关系如下：
