Harbor 镜像私有仓库搭建手册

1.Harbor相关内容

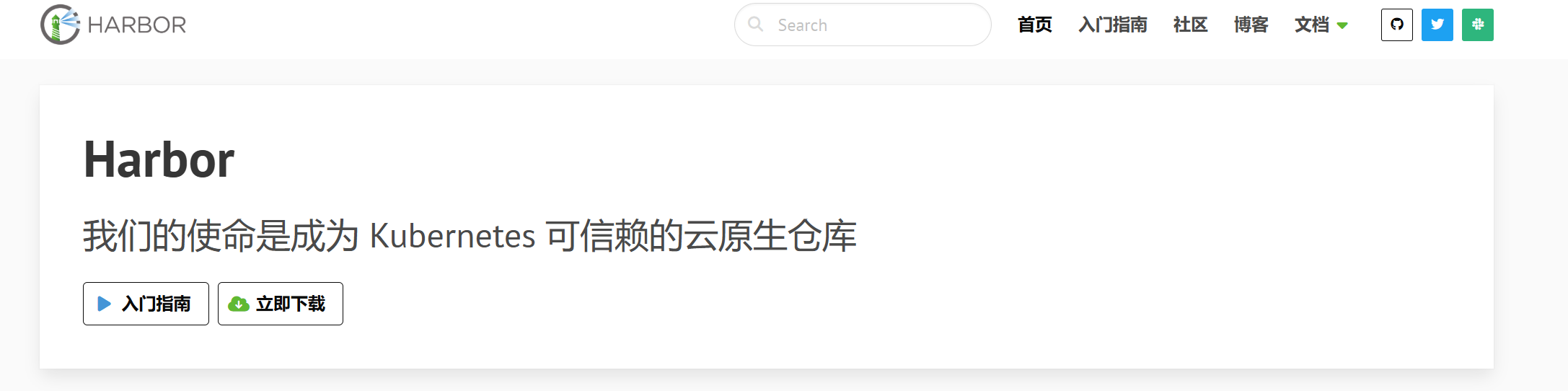

官方网站：https://goharbor.cn/

开源网站：https://github.com/goharbor/harbor/tags

1.1 Harbor是什么？Harbor优势？

1.1.1 含义

​ Harbor 是 VMware 开源的企业级 Registry，核心作用是为企业提供私有镜像仓库能力。它不仅能存储和分发镜像，还支持权限控制、漏洞扫描、镜像复制、审计和标签管理，因此比普通 Docker Registry 更适合企业生产环境。

1.1.2 Harbor优势

​ 相比普通 Docker Registry，Harbor 更适合企业使用。第一，它支持按项目和角色做权限隔离，方便多团队协作；第二，它支持漏洞扫描，能在镜像入库阶段发现安全问题；第三，它支持复制和代理缓存，适合多环境、多机房和离线场景；第四，它支持 Robot Account，便于 Jenkins、GitLab CI 这类自动化系统接入；另外还有标签保留、不可变和 SBOM 等能力，适合企业做镜像治理和供应链管理。

1.1.3 Harbor用户及合作伙伴

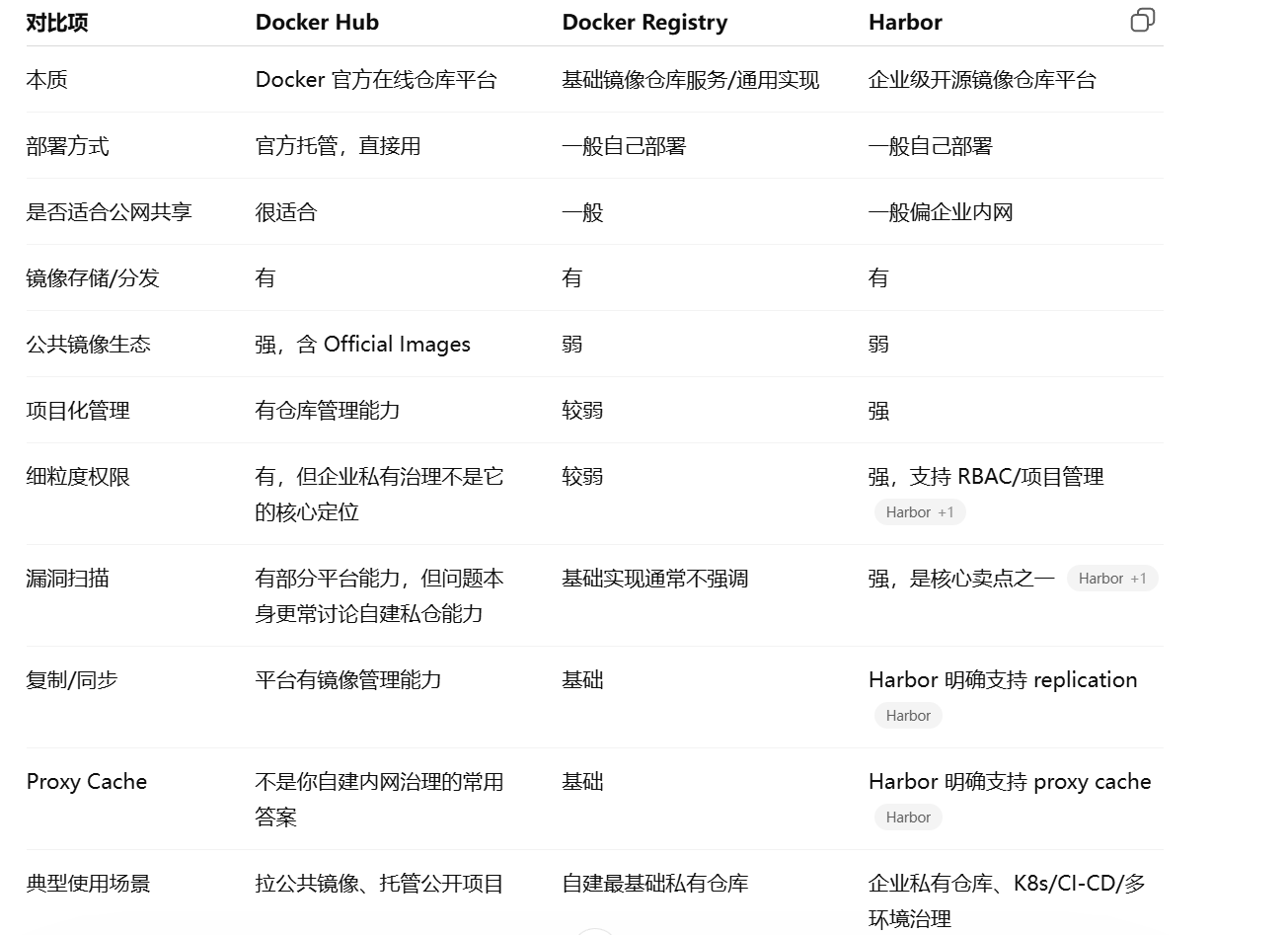

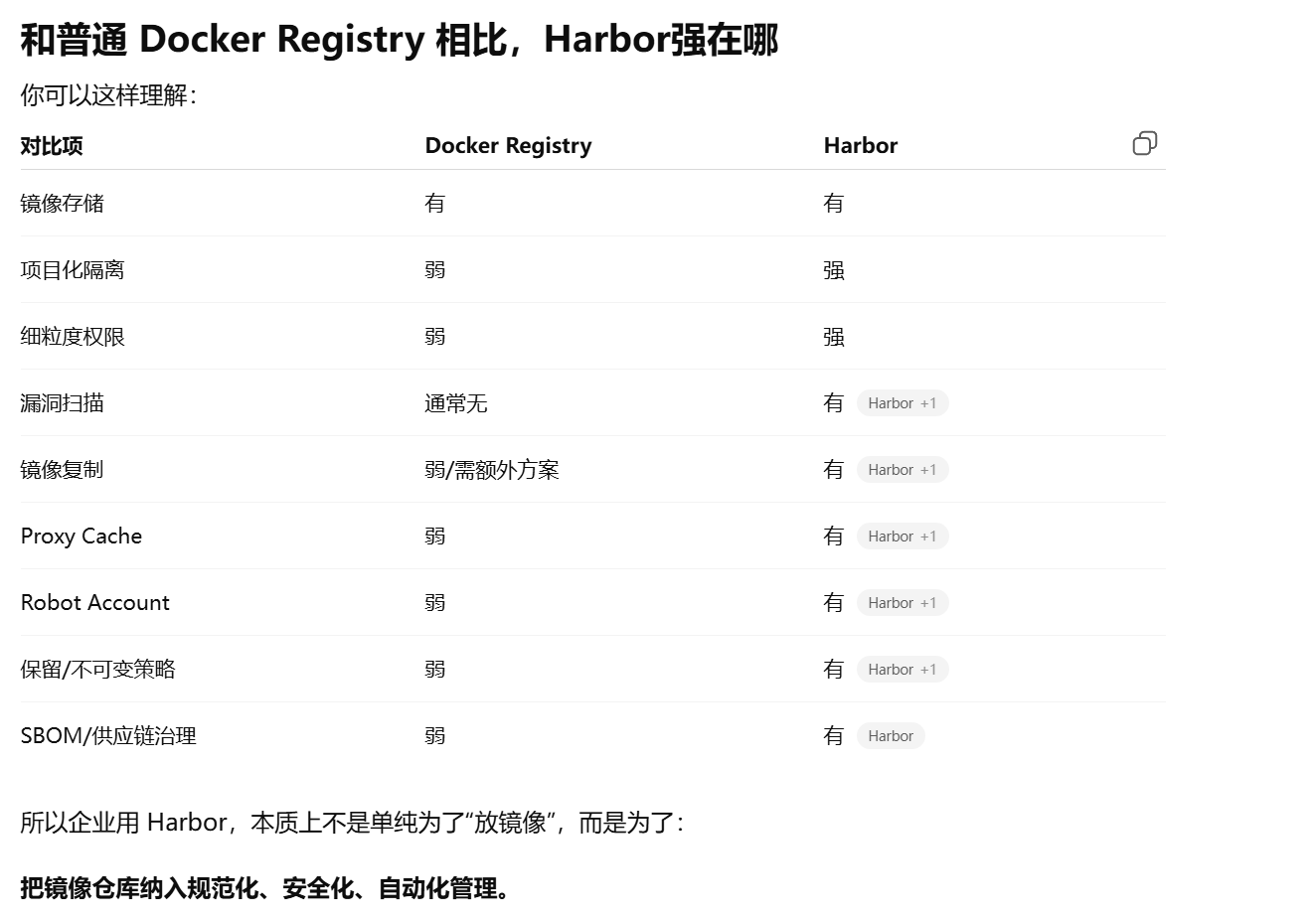

1.1.4 Docker Hub,Docker Registry,Harbor三者区别

2.搭建手册

我们选择离线安装（安装步骤都是一样的）！

2.1 基础环境配置

2.1.0更改完整主机名，网卡配置及/etc/hosts文件

[root@localhost ~]# vim /etc/bashrc
# 提示符一般显示短主机名，因此需要修改为完整主机名（ \\h -> \\H）
43 [ "$PS1" = "\\\\s-\\\\v\\\\\\$ " ] && PS1="[\\u@\\H \\W]\\\\$ "

[root@localhost ~]# source /etc/bashrc

[root@localhost ~]# hostnamectl set-hostname www.harbor.org
[root@localhost ~]# bash
[root@www.harbor.org ~]# hostname
www.harbor.org

# 第一种方法
]# nmcli c m xxx ipv4.method manual ipv4.addresses x.x.x.x ipv4.gateway x.x.x.x ipv4.dns x.x.x.x autoconnect yes
]# nmcli c reload
]# nmcli c up xxx

—-
# 第二种方法
]# vi /etc/sysconfig/network-scripts/ifcfg-ens160
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=none# 静态配置（none/static）;动态（dhcp）
DEFROUTE=yes# 默认路由出口
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=eui64
NAME=ens160# 连接名称（NetworkManager 管理的连接名）
UUID=90d5a60b-bef3-4264-a395-ee6903b7863f
DEVICE=ens160# 内核识别的网卡设备名
ONBOOT=yes# 开机自启
IPADDR=172.25.254.5# IP
PREFIX=24# 子网掩码前缀长度
GATEWAY=172.25.254.2# 网关
DNS1=114.114.114.114# DNS

nmcli c reload
nmcli c up xxxx

[root@www.harbor.org ~]# vim /etc/hosts
...省略...
172.25.254.5 www.harbor.org

2.1.1 Firewalld及SELinux设置

]# systemctl disable –now firewalld
]# vi /etc/selinux/config
SELINUX=disabled

]# reboot

2.1.2 软件网络源仓库的配置

]# rm -f * /etc/yum.repos.d/
[root@www.harbor.org yum.repos.d]# vim /etc/yum.repos.d/aliyun.repo
[AppStream]
name=AppStream
baseurl=https://mirrors.aliyun.com/rockylinux/8/AppStream/x86_64/os/
gpgcheck=1
gpgkey=https://mirrors.aliyun.com/rockylinux/8/AppStream/x86_64/os/RPM-GPG-KEY-rockyofficial

[BaseOS]
name=BaseOS
baseurl=https://mirrors.aliyun.com/rockylinux/8/BaseOS/x86_64/os/
gpgcheck=1
gpgkey=https://mirrors.aliyun.com/rockylinux/8/AppStream/x86_64/os/RPM-GPG-KEY-rockyofficial

[Epel]
name=epel
baseurl=https://mirrors.aliyun.com/epel/8/Everything/x86_64/
gpgcheck=1
gpgkey=https://mirrors.aliyun.com/epel/RPM-GPG-KEY-EPEL-8

[docker-ce]
name=docker-ce
baseurl=https://mirrors.aliyun.com/docker-ce/linux/centos/8.9/x86_64/stable/
gpgcheck=1
gpgkey=https://mirrors.aliyun.com/docker-ce/linux/centos/gpg

[root@www.harbor.org yum.repos.d]# yum clean all && yum makecache
[root@www.harbor.org yum.repos.d]# yum install -y vim device-mapper-persistent-data lvm2 wget net-tools socat nfs-utils lrzsz gcc gcc-c++ make cmake libxml2-devel openssl-devel curl curl-devel unzip sudo chrony libaio-devel wget vim ncurses-devel autoconf ipvsadm conntrack telnet ipvsadm

2.1.3 时间同步的配置

[root@www.harbor.org ~]# cat /etc/chrony.conf
server ntp.aliyun.com iburst
stratumweight 0
driftfile /var/lib/chrony/drift
rtcsync
makestep 10 3
bindcmdaddress 127.0.0.1
bindcmdaddress ::1
keyfile /etc/chrony.keys
commandkey 1
generatecommandkey
logchange 0.5
logdir /var/log/chrony

[root@www.harbor.org ~]# systemctl enable –now chronyd.service
[root@www.harbor.org ~]# systemctl restart chronyd.service

]# chronyc sources# 查看同步状态
]# chronyc makestep# 手动同步

2.1.4 Docker部署及配置

[root@www.harbor.org ~]# yum install -y docker-ce-24.0.6
[root@www.harbor.org ~]# docker –version

[root@www.harbor.org ~]# sysctl -a | grep ip_forward
...
net.ipv4.ip_forward = 1
...

[root@www.harbor.org ~]# sysctl -a | grep bridge
...
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
...

[root@www.harbor.org ~]# vim /etc/sysctl.d/docker.conf
net.ipv4.ip_forward = 1# 启用IP转发
net.bridge.bridge-nf-call-ip6tables = 1# 桥接网络使用`iptables`
net.bridge.bridge-nf-call-iptables = 1

[root@www.harbor.org ~]# sysctl -p /etc/sysctl.d/docker.conf

[root@www.harbor.org ~]# vim /usr/lib/systemd/system/docker.service
[root@www.harbor.org ~]# cat /usr/lib/systemd/system/docker.service | grep iptables
ExecStart=/usr/bin/dockerd -H fd:// –containerd=/run/containerd/containerd.sock –iptables=true
`–iptables=true`# 启用Docker的iptables管理

]# systemctl daemon-reload
]# systemctl restart docker.service

2.1.5 创建证书与密钥

# `-nodes`
# 不加密私钥（No DES），即私钥文件不设置密码保护，方便服务自动启动时加载

[root@www.harbor.org ~]# openssl req -newkey rsa:4096 \\
> -nodes -sha256 -keyout /data/certs/www.harbor.org.key \\
> -addext "subjectAltName = DNS: www.harbor.org" \\
> -x509 -days 365 -out /data/certs/www.harbor.org.crt

—注意（写成本机主机名即可）—
Common Name (eg, your name or your server's hostname) []:www.harbor.org
—注意（写成本机主机名即可）—

##########################
快速粘贴版本################
openssl req -newkey rsa:4096 -nodes -sha256 -keyout /data/certs/www.harbor.org.key -addext "subjectAltName = DNS: www.harbor.org" -x509 -days 365 -out /data/certs/www.harbor.org.crt
##########################

# 创建证书目录并部署信任证书（使 Docker 客户端信任私有仓库的 HTTPS 证书）
[root@www.harbor.org ~]# mkdir -p /etc/docker/certs.d/www.harbor.org
[root@www.harbor.org ~]# cp /data/certs/www.harbor.org.crt /etc/docker/certs.d/www.harbor.org/ca.crt

[root@www.harbor.org ~]# systemctl daemon-reload
[root@www.harbor.org ~]# systemctl restart docker

2.2 部署Harbor仓库

离线安装：https://github.com/goharbor/harbor/releases/download/v2.13.4/harbor-offline-installer-v2.13.4.tgz

在线安装：https://github.com/goharbor/harbor/releases/download/v2.13.4/harbor-offline-installer-v2.13.4.tgz

2.2.1 上传软件包并修改具体参数

[root@www.harbor.org ~]# tar zxf harbor-offline-installer-v2.13.4.tgz
[root@www.harbor.org ~]# cd harbor/
[root@www.harbor.org harbor]# cp harbor.yml.tmpl harbor.yml
[root@www.harbor.org harbor]# vim harbor.yml
5 hostname: www.harbor.org# 域名
17 certificate: /data/certs/www.harbor.org.crt# crt路径
18 private_key: /data/certs/www.harbor.org.key# key路径
47 harbor_admin_password: admin# 初始密码（admin）
66 data_volume: /data# 挂载目录（需要跟上面证书与密钥在一个目录下）

2.2.2 Harbor安装脚本运行及附加参数说明

[root@www.harbor.org harbor]# ./install.sh –help
–with-trivy（推荐）启用Trivy漏洞扫描器，用于扫描镜像安全漏洞
–with-chartmuseum（不推荐，已弃用并移除）启用ChartMuseum，用于托管Helm Charts
–with-notary（不推荐，已弃用并移除）启用Notary，用于镜像签名验证

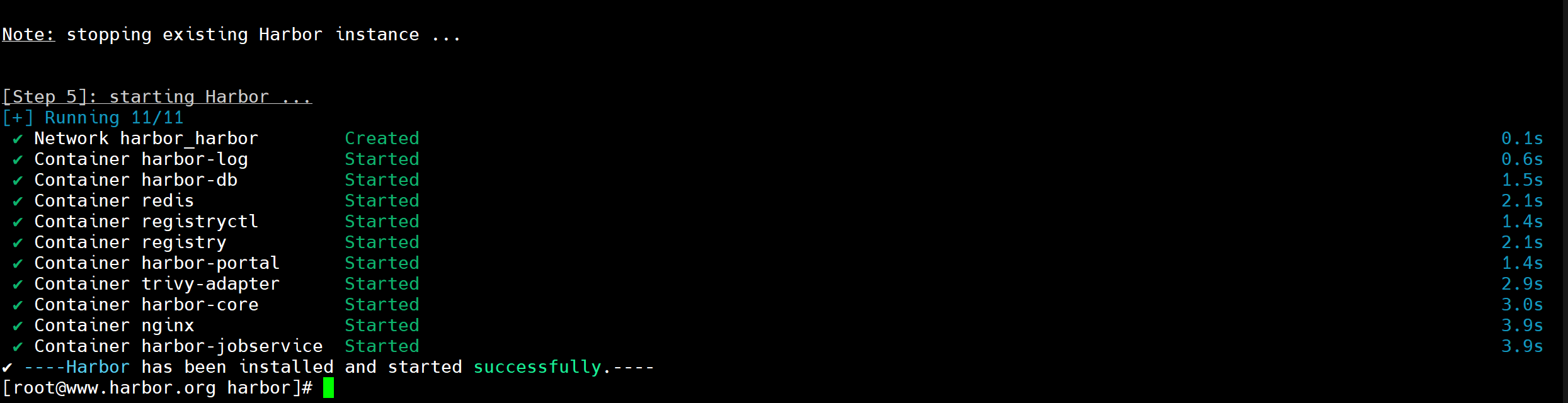

[root@www.harbor.org harbor]# ./install.sh –with-trivy

2.2.3 测试

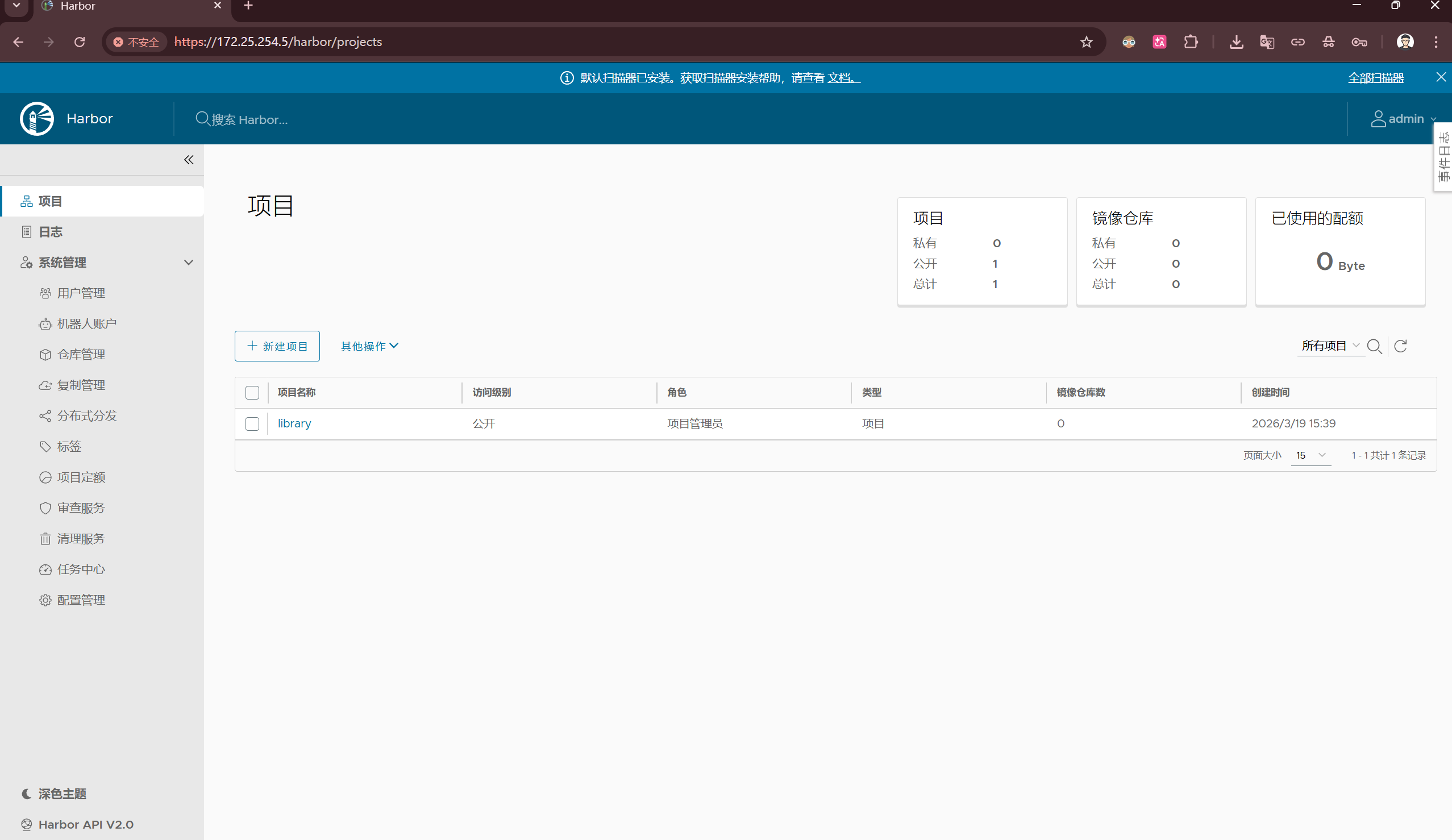

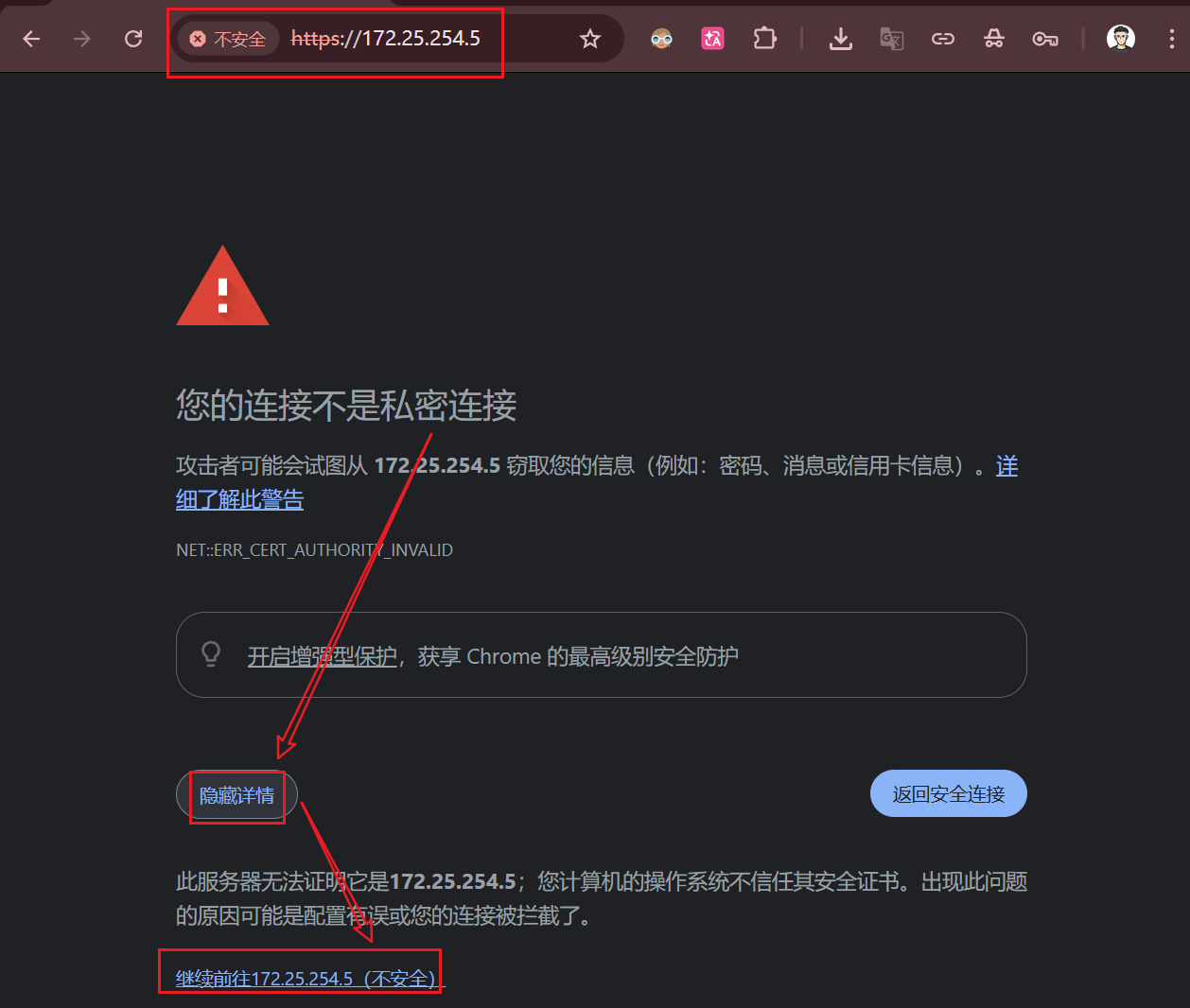

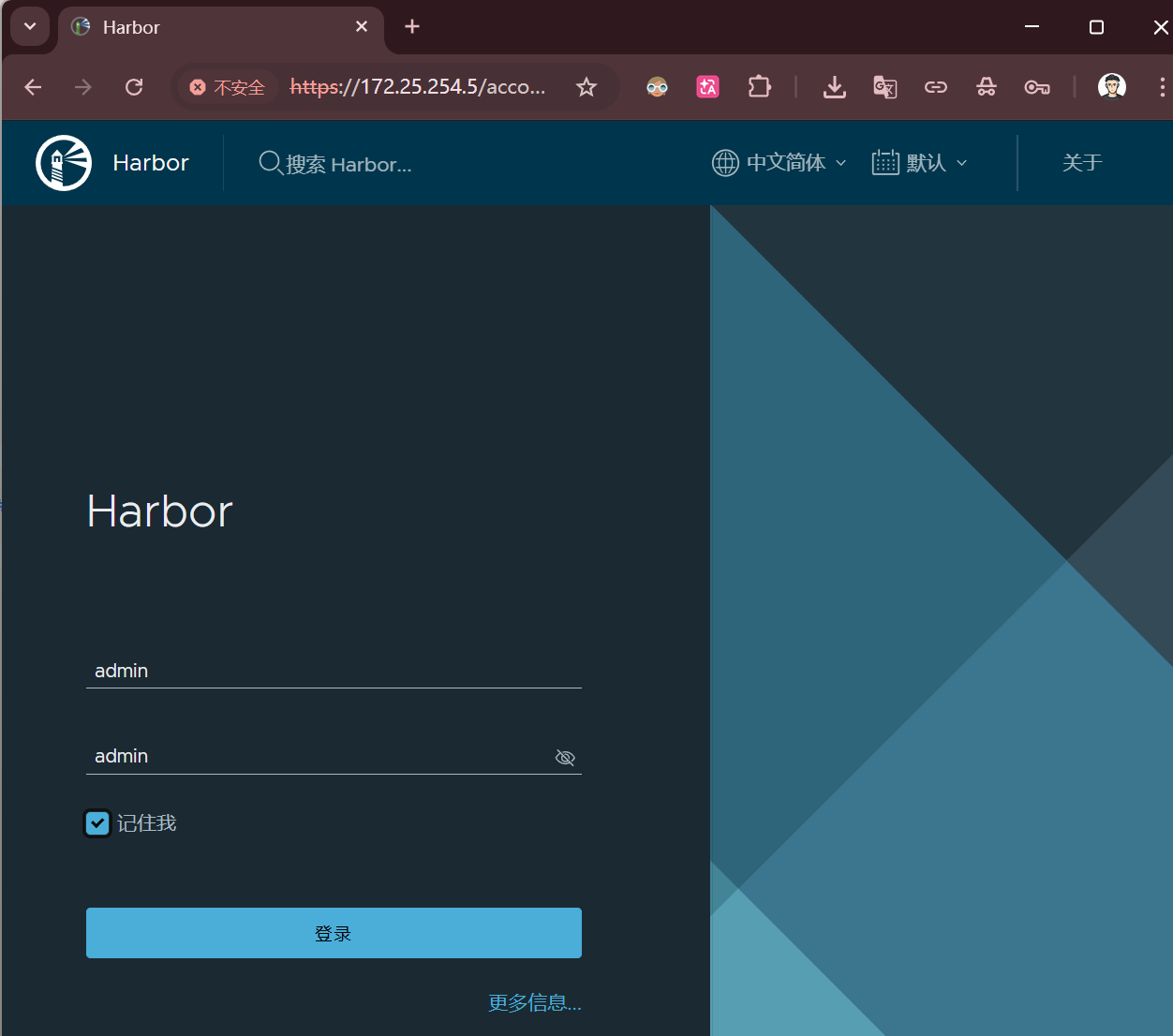

浏览器测试：172.25.254.5

2.2.4 Docker的全局配置文件

# registry-mirrors镜像加速地址
# insecure-registries信任的非 HTTPS 私有仓库
# 部署 Harbor 时，如果 Harbor 使用 HTTP（非 HTTPS）
# 必须在此文件中添加 "insecure-registries": ["www.harbor.org"]，否则 Docker 客户端会拒绝推送镜像。

[root@www.harbor.org ~]# vim /etc/docker/daemon.json
{
"registry-mirrors": [
"https://www.harbor.org"
]
}

[root@www.harbor.org ~]# systemctl daemon-reload
[root@www.harbor.org ~]# systemctl restart docker.service

[root@www.harbor.org ~]# cd harbor/
[root@www.harbor.org harbor]# docker compose down
[root@www.harbor.org harbor]# docker compose up -d

[root@www.harbor.org harbor]# docker login www.harbor.org -u admin -p admin
Login Succeeded

2.2.5 进行push/pull测试Harbor仓库可用性

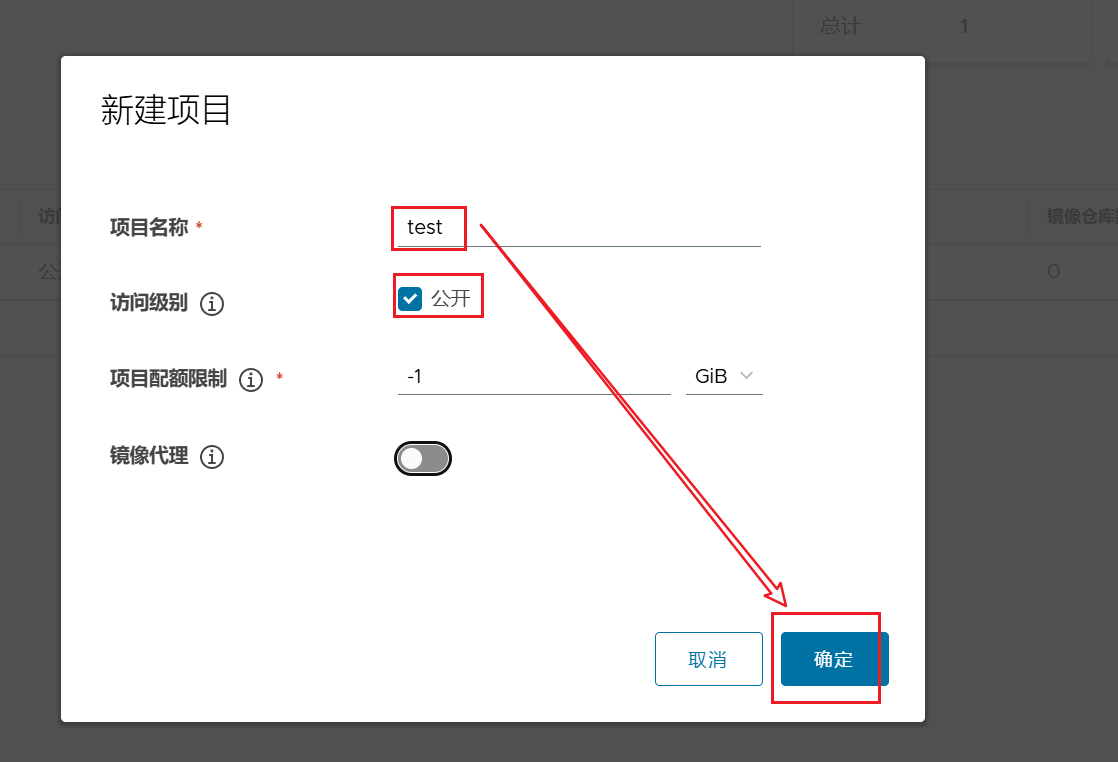

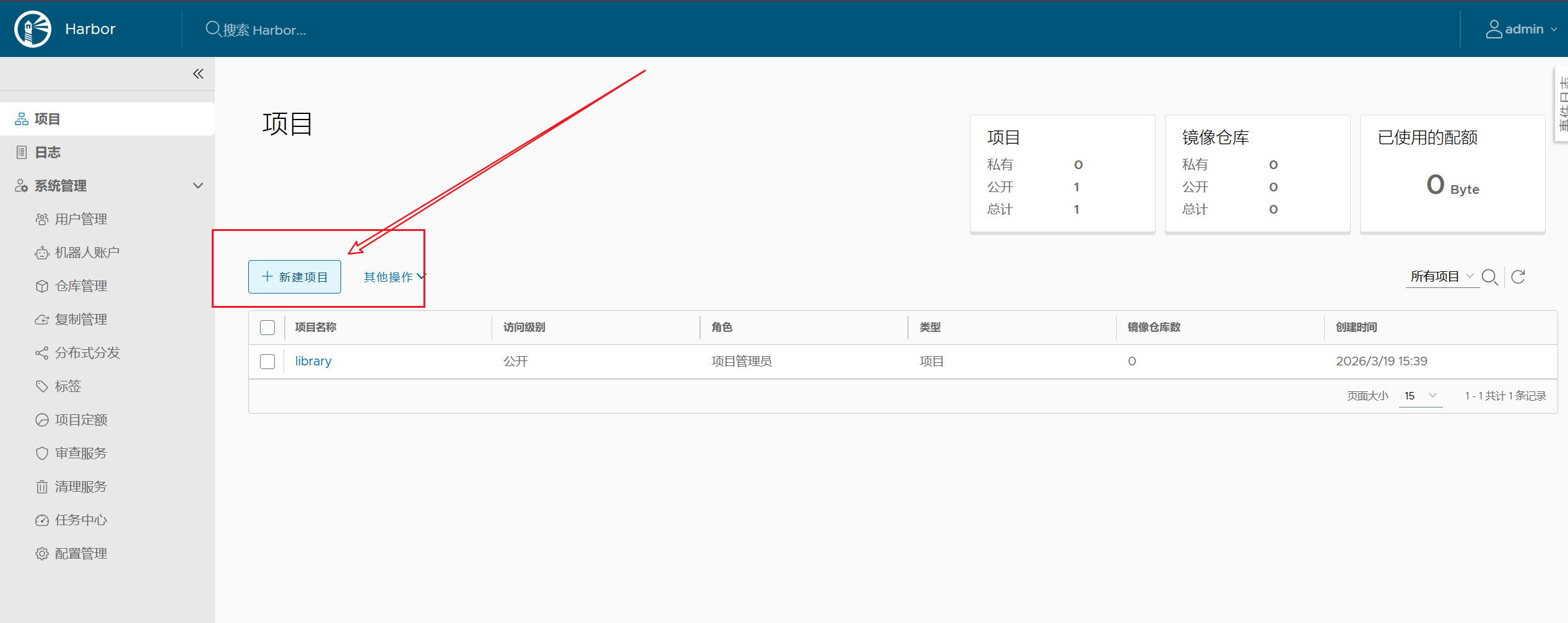

1.准备镜像资源包并在Harbor页面建立新项目test

# 拉取/上传 测试镜像tar包
[root@www.harbor.org harbor]# docker pull library/centos:centos7

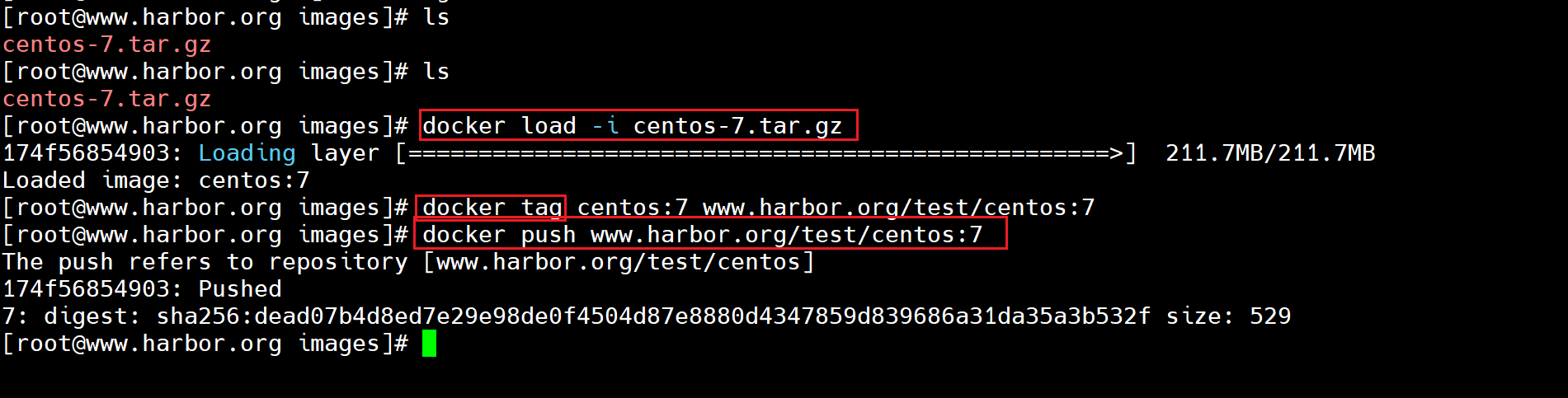

2.测试Harbor的push功能

[root@www.harbor.org images]# docker load -i centos-7.tar.gz

[root@www.harbor.org images]# docker tag centos:7 www.harbor.org/test/centos:7
[root@www.harbor.org images]# docker push www.harbor.org/test/centos:7

# `v2/_catalog` 是 Docker Registry API v2 版本中的一个特定端点（endpoint）
# 用于列出私有镜像仓库（Registry）中所有可用的镜像仓库名称。
# 成功即为部署完成！
[root@www.harbor.org images]# curl -k https://www.harbor.org/v2/_catalog -uadmin
Enter host password for user 'admin':admin
{"repositories":["test/centos"]}

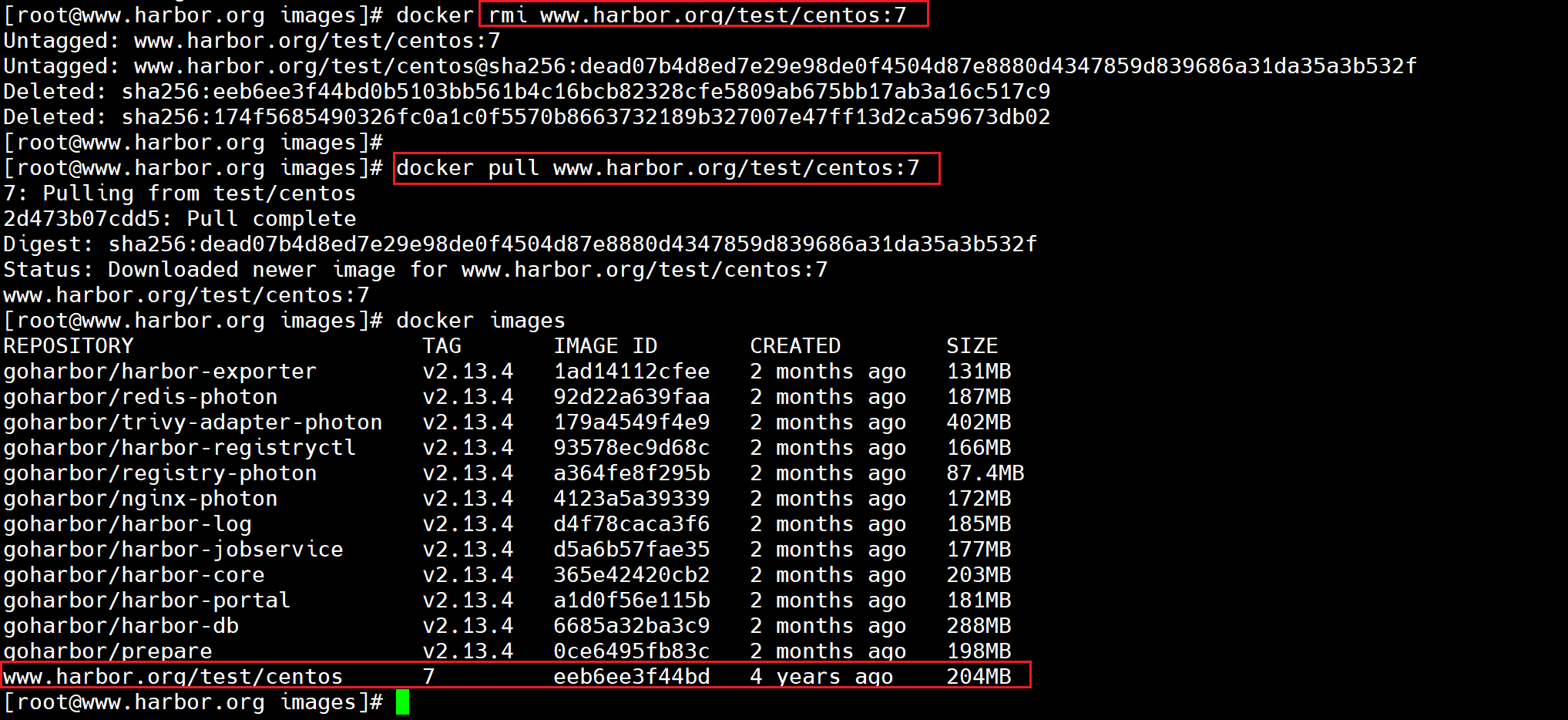

3.测试Harbor的pull功能

# 将刚刚 load -i 的镜像删除并从 harbor 上拉取
# 第一种方法：直接写命令
# 第二种方法：去harbor仓库复制pull命令

]# docker images | grep centos
]# docker rmi centos:7
]# docker rmi www.harbor.org/test/centos:7

]# docker pull www.harbor.org/test/centos:7
]# docker images

2.2.6.注意事项

# 每次开机/重启，进入harbor目录下进行（生产环境下不要将密码写到明面上）
[root@www.harbor.org ~]# cd harbor/
[root@www.harbor.org harbor]# docker compose up -d
[root@www.harbor.org harbor]# docker login www.harbor.org -uadmin -padmin

2.3 联动到其余主机

2.3.1 联动主机创建Docker证书目录

需要联动的集群主机]# mkdir -p /etc/docker/certs.d/www.harbor.org/

2.3.2 分发Harbor的ca.crt到各联动主机

[root@www.harbor.org ~]# scp /etc/docker/certs.d/www.harbor.org/ca.crt x.x.x.x:/etc/docker/certs.d/www.harbor.org/

2.3.3 联动主机配置Docker镜像仓库加速

# 如果有自己的加速镜像地址，则将"https://www.harbor.org"添加到后面即可
需要联动的集群主机]# vim /etc/docker/daemon.json
{
"registry-mirrors": [
"https://xxxxxx",
"https://www.harbor.org"
]
}

需要联动的集群主机]# systemctl daemon-reload
需要联动的集群主机]# systemctl restart docker.service
需要联动的集群主机]# scp /etc/docker/daemon.json x.x.x.x:/etc/docker/daemon.json

2.3.4 更新/etc/hosts文件

[root@www.harbor.org ~]# vim /etc/hosts
...省略...
172.25.254.5 www.harbor.org
172.25.254.50 k8s-master1
172.25.254.10 k8s-node1

# scp hosts文件到需要联动的k8s主机
[root@www.harbor.org ~]# scp /etc/hosts x.x.x.x:/etc/hosts

2.3.5 将Harbor的ca.crt安装到联动主机的系统信任链

# scp 证书文件到需要联动的k8s主机
[root@www.harbor.org ~]# scp /etc/docker/certs.d/www.harbor.org/ca.crt x.x.x.x:/tmp/ca.crt

需要联动的集群主机]# cp /tmp/ca.crt /etc/pki/ca-trust/source/anchors/www.harbor.org.crt

需要联动的集群主机]# update-ca-trust

需要联动的集群主机]# openssl s_client -connect www.harbor.org:443 -CAfile /etc/pki/tls/certs/ca-bundle.crt </dev/null 2>&1 | grep "Verify return code"
Verify return code: 0 (ok)

#########################
出现`return code: 9`则是系统时间不对，`date`检测,`systemctl restart chronyd`恢复
#########################

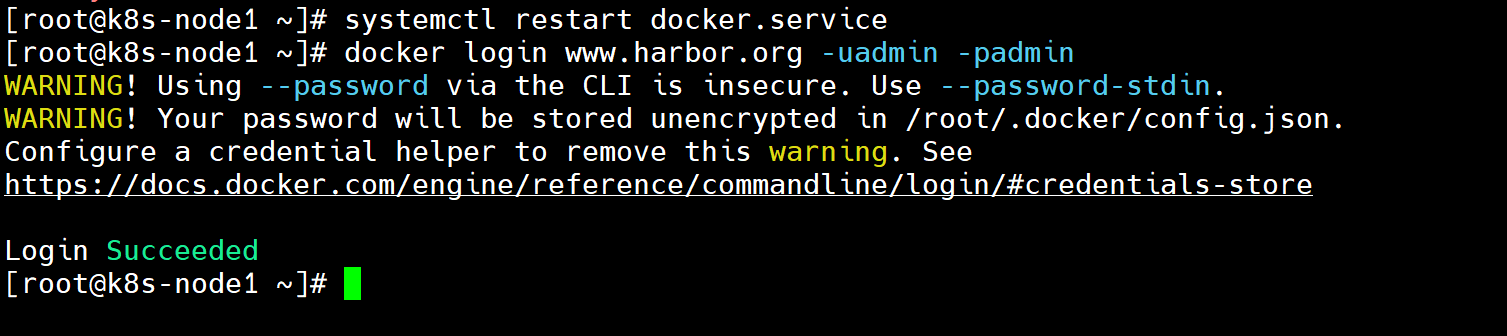

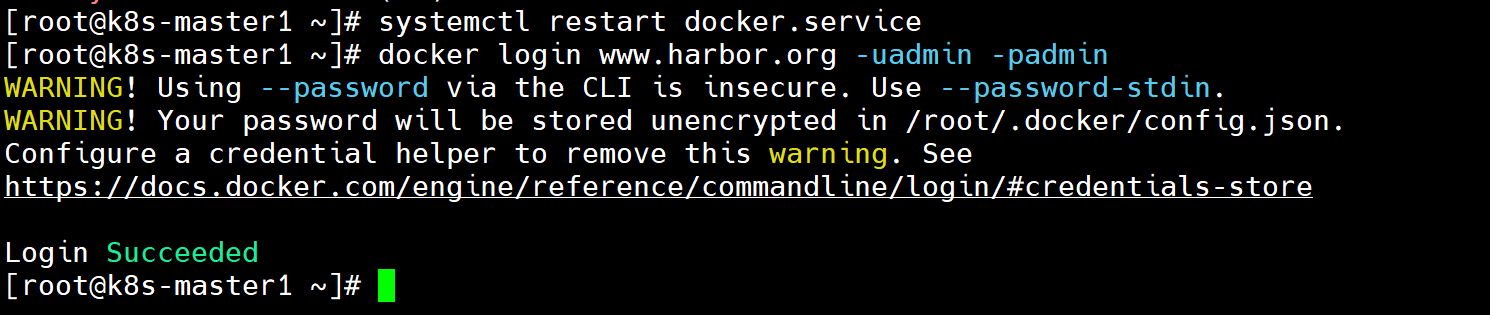

[root@k8s-master1 ~]# systemctl restart docker.service
[root@k8s-master1 ~]# docker login www.harbor.org -uadmin -padmin

2.3.6 联动主机进行pull测试

# 如果是k8s集群（看其版本，k8s版本1.24之后containerd，之前docker）
# 1.24 ->

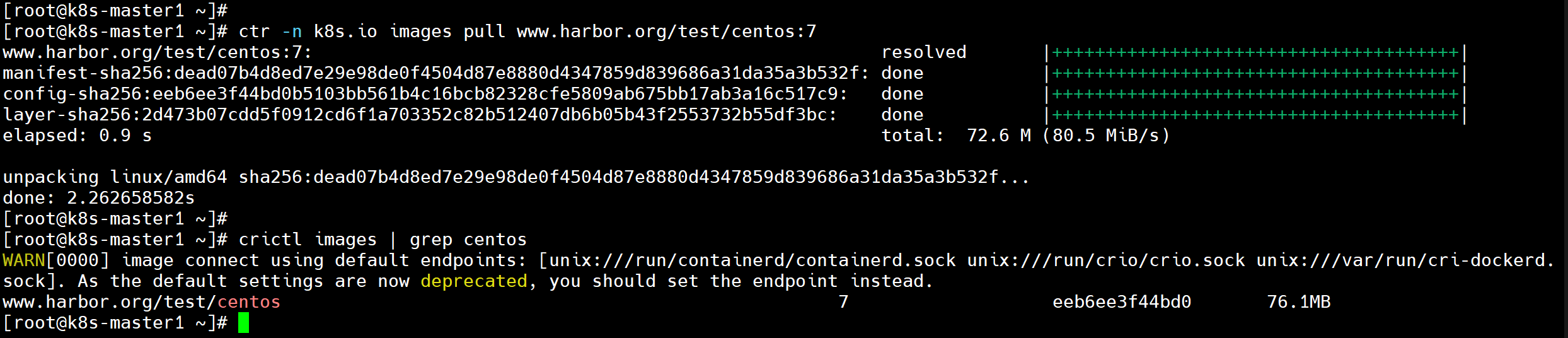

需要联动的集群主机]# ctr -n k8s.io images pull www.harbor.org/test/centos:7
需要联动的集群主机]# crictl images | grep centos

# <- 1.24
需要联动的集群主机]# docker pull www.harbor.org/test/centos:7
需要联动的集群主机]# docker images | grep centos
www.harbor.org/test/centos 7 eeb6ee3f44bd 4 years ago 204MB

！！！Harbor私有镜像部署完成！！！
