Jetson Orin Nano Super 解决 Gazebo (NoMachine远程) GPU 加速失效问题全记录
在 Jetson Orin Nano Super 平台上使用 NoMachine 远程桌面进行 ROS 2 仿真开发时，可能会遇到 Gazebo 运行极其卡顿、帧率极低的问题。经过排查，发现系统默认使用了 CPU 进行软件渲染 (llvmpipe)，而非调用强大的 Orin GPU。
1. 现象描述
- 硬件环境：Jetson Orin Nano Super (ARM64)
- 软件环境：Ubuntu 22.04, ROS 2 Humble, Gazebo 11
- 连接方式：NoMachine 远程桌面
- 现象：
- 启动 ros2 launch … 后 Gazebo 界面极其卡顿。
- 查看 tegrastats，发现 GR3D (GPU 3D Load) 占用率为 0%。
- CPU 负载极高。
2. 问题排查
首先检查 OpenGL 的渲染器信息，看看谁在负责画图。安装工具 mesa-utils：
sudo apt update
sudo apt install mesa-utils
运行检查命令：
glxinfo | grep "OpenGL renderer"
问题输出：
OpenGL renderer string: llvmpipe (LLVM 15.0.7, 128 bits)
- 解读：llvmpipe 表示使用的是 CPU 软件光栅化渲染器。这意味着 GPU 根本没工作，所有 3D 图形都是 CPU 硬算的，难怪会卡。
3. 原因分析
虽然 Jetson 预装了 NVIDIA 驱动，但在使用 NoMachine 等远程桌面软件时，环境变量（特别是库路径）可能会被远程会话的默认设置覆盖，导致应用程序找不到 NVIDIA 专有的 Tegra OpenGL 库，从而回退到通用的 Mesa 软件渲染。
关键在于 LD_LIBRARY_PATH 环境变量没有包含 Jetson 特有的图形库路径。
4. 解决方案
要强制开启 GPU 加速，核心是将 NVIDIA Tegra 的驱动路径加入到环境变量的最前面。
方法一：临时生效（当前终端）
在启动 ROS 节点前，执行以下命令：
# 1. 将 Tegra 驱动路径加入库搜索路径 (最关键的一步)
export LD_LIBRARY_PATH=/usr/lib/aarch64-linux-gnu/tegra:/usr/lib/aarch64-linux-gnu/tegra-egl:$LD_LIBRARY_PATH
# 2. 显式指定使用 NVIDIA 作为 GLX 提供商
export __GLX_VENDOR_LIBRARY_NAME=nvidia
再次验证：
glxinfo | grep "OpenGL renderer"
成功输出：
OpenGL renderer string: NVIDIA Tegra Orin (nvgpu)/integrated
看到 NVIDIA Tegra Orin 字样，说明 GPU 加速已成功开启！
方法二：永久生效（推荐）
为了防止每次开新终端都要输一遍，将其写入用户配置文件 .bashrc：
echo '# Force GPU accleration for NoMachine/Remote Desktop' >> ~/.bashrc
echo 'export LD_LIBRARY_PATH=/usr/lib/aarch64-linux-gnu/tegra:/usr/lib/aarch64-linux-gnu/tegra-egl:$LD_LIBRARY_PATH' >> ~/.bashrc
echo 'export __GLX_VENDOR_LIBRARY_NAME=nvidia' >> ~/.bashrc
# 让配置立即生效
source ~/.bashrc
5. 验证效果
配置完成后，启动仿真：

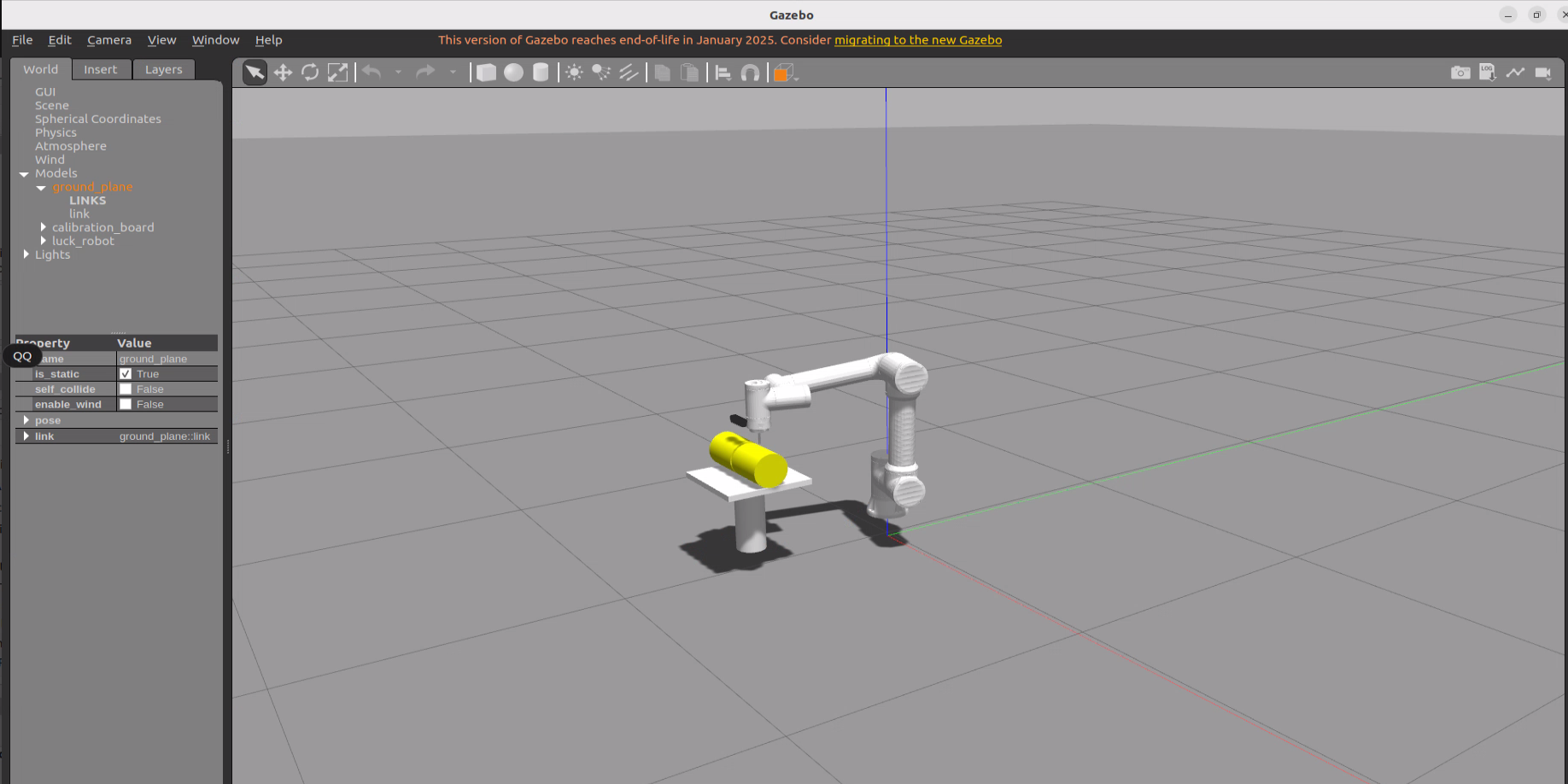

ros2 launch luck_examples auto_weld.launch.py
-
流畅度：Gazebo 帧率显著提升，操作顺滑。
-

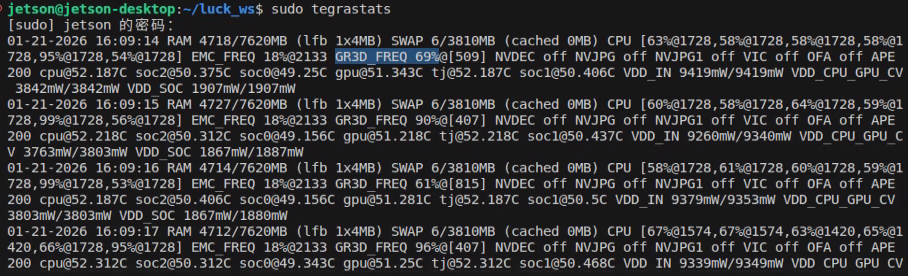

负载检查：使用 sudo tegrastats 查看，此时 GR3D_FREQ 应该会有负载读数（不再是 0%），说明 GPU 正在全力渲染。
特别防坑指南：
在 Jetson 平台上，不要使用 nvidia-smi 来验证图形进程。
- 现象：运行 nvidia-smi，进程列表显示 “No running processes found”，显存占用可能显示 N/A。
- 原因：Jetson 使用的是 iGPU (集成显卡) 和统一内存架构，其图形驱动管理方式与桌面级 dGPU (独立显卡) 不同。传统的 SMI 工具无法追踪 Tegra 驱动管理的 3D 上下文。
- 正确验证方式：必须使用 sudo tegrastats。观察 GR3D_FREQ 一栏，如果显示类似 GR3D_FREQ 61%@[509]，表示 GPU 负载为 61%，正在全速工作。这才是最真实的铁证。
总结
在 Jetson 平台上进行远程开发时，不能想当然地认为 GPU 会自动开启。通过检查 glxinfo 并手动修正 LD_LIBRARY_PATH 指向 /usr/lib/aarch64-linux-gnu/tegra，可以完美释放 Orin 处理器的图形性能。
