在计算机视觉领域，特征提取是连接底层图像处理与高层任务（匹配、识别、重建）的核心桥梁。角点检测作为基础特征提取技术，为后续更复杂的尺度不变特征检测奠定了基础；而SIFT算法凭借其独特的尺度与旋转不变性，成为高精度特征匹配的首选方案之一。本文将从角点检测、SIFT特征检测的原理梳理入手，结合指纹检测实战案例，拆解技术逻辑与落地细节。

一、角点检测

角点是图像中局部灰度变化剧烈的点，或是多条边缘的交汇处，具有局部唯一性、旋转不变性等特性，是图像中最稳定的基础特征。其核心价值在于“用少量点表征图像关键信息”，为后续特征匹配提供锚点。

1. 角点的本质判断

从灰度变化模式来看，角点与平坦区域、边缘区域的核心差异的在于：

• 平坦区域：局部邻域内任意方向灰度变化都微弱；

• 边缘区域：仅垂直于边缘方向灰度变化显著，沿边缘方向变化微弱；

• 角点区域：局部邻域内所有方向的灰度变化都显著。

数学上通过计算自相关矩阵的特征值判断：当矩阵两个特征值均较大且接近时，该点即为角点。

2. 主流角点检测算法对比

不同算法在速度、稳定性、适用场景上各有侧重，为SIFT等进阶算法提供了技术参照：

算法

核心优势

局限性

适用场景

不难发现，传统角点检测的核心短板是“尺度敏感”——同一特征在图像缩放后可能无法被检测，这也推动了SIFT算法的诞生。

3、代码实现

代码：

mport cv2
import numpy as np
# '''———————–角点检测—————————'''
# 角点指图像中局部区域与周围区域有较大灰度变化的点或像素。
# cornerHarris(img, blockSize, ksize, k[, dst[, borderType]]) -> dst
# • img: 输入图像。
# • blockSize: 角点检测中要考虑的领域大小。
# • ksize: Sobel求导中使用的窗口大小。
# • k: Harris角点检测方程中的自由参数,取值参数为[0.04,0.06]。
# dst: 返回numpy.ndarray对象,大小和src相同,值越大,对应像素点是角的概率越高

img = cv2.imread('huanghelou.png')
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
dst = cv2.cornerHarris(gray, blockSize=4, ksize=3, k=0.04)

# 标记检测到的角点
img[dst > 0.01 * dst.max()] = [0, 0, 255]
# 这里通过对角点响应进行阈值处理，标记出检测到的角点。
# 0.05 * dst.max() 是一个阈值，大于这个值的像素点会被标记为红色。

cv2.imshow( 'img',img)
cv2.waitKey(0)

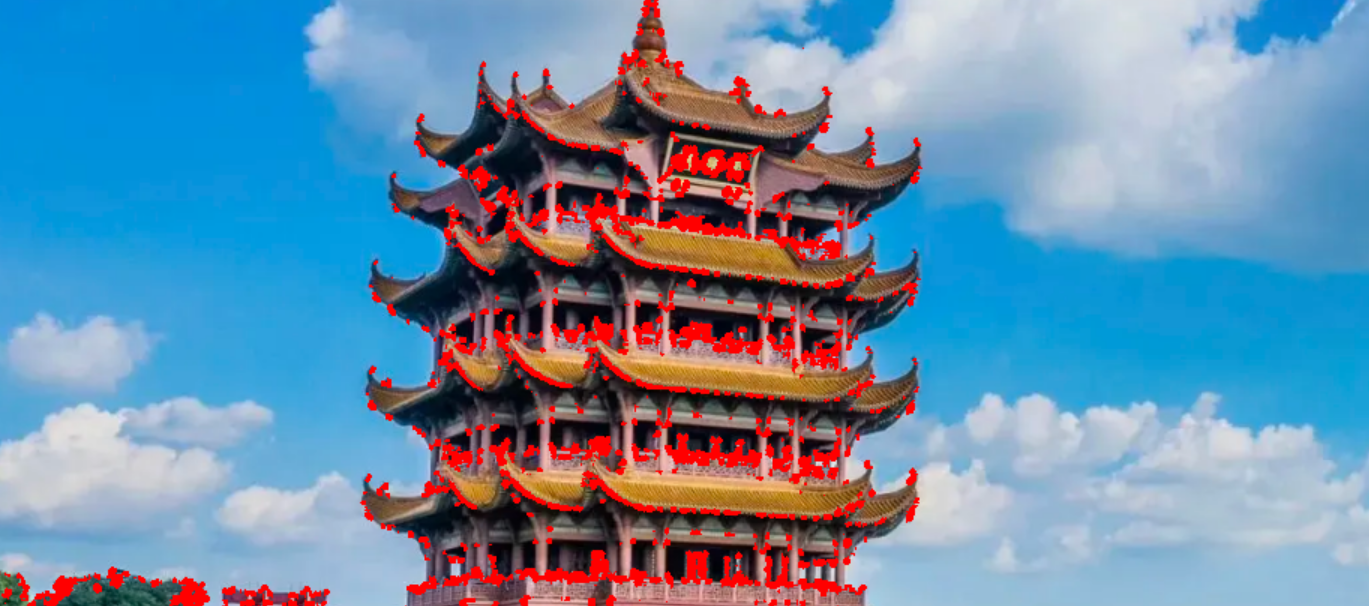

运行结果：

二、SIFT特征检测

SIFT（尺度不变特征变换）算法通过构建多尺度空间，解决了传统角点检测的尺度敏感问题，能生成兼具尺度不变性、旋转不变性、光照鲁棒性的特征描述符，是高精度特征匹配的核心技术。

SIFT 提取的特征是「关键点（位置 / 尺度 / 方向）+128 维描述符（梯度分布指纹）」的组合：

• kp：是关键点列表，每个元素包含指纹特征点的位置、尺度、方向等信息；
• des：是 128 维描述符矩阵，每一行对应一个关键点的 128 维向量，这正是 FLANN 匹配时用来计算相似度的核心数据。

sift算法原理：

1. 高斯金字塔与高斯差分金字塔（DoG）

SIFT的核心逻辑是“模拟人眼多尺度观察物体”，通过高斯金字塔与高斯差分金字塔（DoG）实现尺度覆盖：

• 高斯金字塔：对原始图像做不同标准差σ的高斯模糊（σ越大，模糊越强，对应“大尺度”），再下采样（长宽减半），形成多层多尺度图像集合。高斯模糊的本质是“局部加权平均”，权重随距离中心递减，保证模糊效果自然，且具备可分离性、尺度叠加性，为高效计算奠定基础。

• DoG金字塔：将高斯金字塔中同一组内相邻两层图像相减，得到差分图像。

• 这里需解释一个我个人理解过程中产生疑问：不同σ的模糊结果差值并非接近0——平坦区域差值接近0，而角点、边缘等特征区域，小σ保留细节、大σ抹平细节，差值显著（可达50-100像素值），恰好能标记特征位置。DoG本质是对拉普拉斯高斯算子（LoG）的高效近似，能快速定位尺度空间极值点。

2. SIFT特征点的完整筛选流程

从DoG图像到最终特征描述符，需经过4步严格筛选，确保特征稳定性：

3. SIFT的优缺点总结

✅ 优点：尺度+旋转双不变性，光照鲁棒性强，描述符唯一性高，匹配精度高； ❌ 缺点：计算速度慢，早期存在专利问题（现已过期），对严重模糊敏感。

正是其高精度特性，SIFT非常适合指纹检测、文物识别、3D重建等对匹配精度要求极高的场景。

4、代码实现

代码：

# '''———————–特征提取sift—————————'''
## 检测图像中的关键点
## cv2.SIFT_create()
# #cv2.xfeatures2d.SIFT_create()#创建一个sift特征的提取对象
## sift.detect(img) 在图像中查找关键点
#

man = cv2.imread('karpathy.png')
man=cv2.resize(man,(800,550))
man_gray = cv2.cvtColor(man,cv2.COLOR_BGR2GRAY)#
sift = cv2.SIFT_create() #sift对象
kp = sift.detect(man_gray)

# kp.pt: 关键点的(x, y)
# 坐标。
# kp.size: 关键点的大小（尺度）。
# kp.angle: 关键点的方向。
# kp.response: 关键点的响应值。
# kp.octave: 关键点所在的金字塔层级。

#查找关键点
# drawKeypoints(image, keypoints, outImage, color=None, flags=None)
# image:原始图片
# keypoints: 从原图中获得的关键点，这也是画图时所用到的数据
# outputimage: 输出图像，可以是原始图片,也可以是None
# color: 颜色设置，通过修改(b,g,r) 的值,更改画笔的颜色，b=蓝色，g=绿色，r=红色。
# flags: 绘图功能的标识设置 绘制富有信息的关键点。

man_sift = cv2.drawKeypoints(man,kp, outImage= None,flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv2.imshow('man_sift',man_sift)
cv2.waitKey(0)

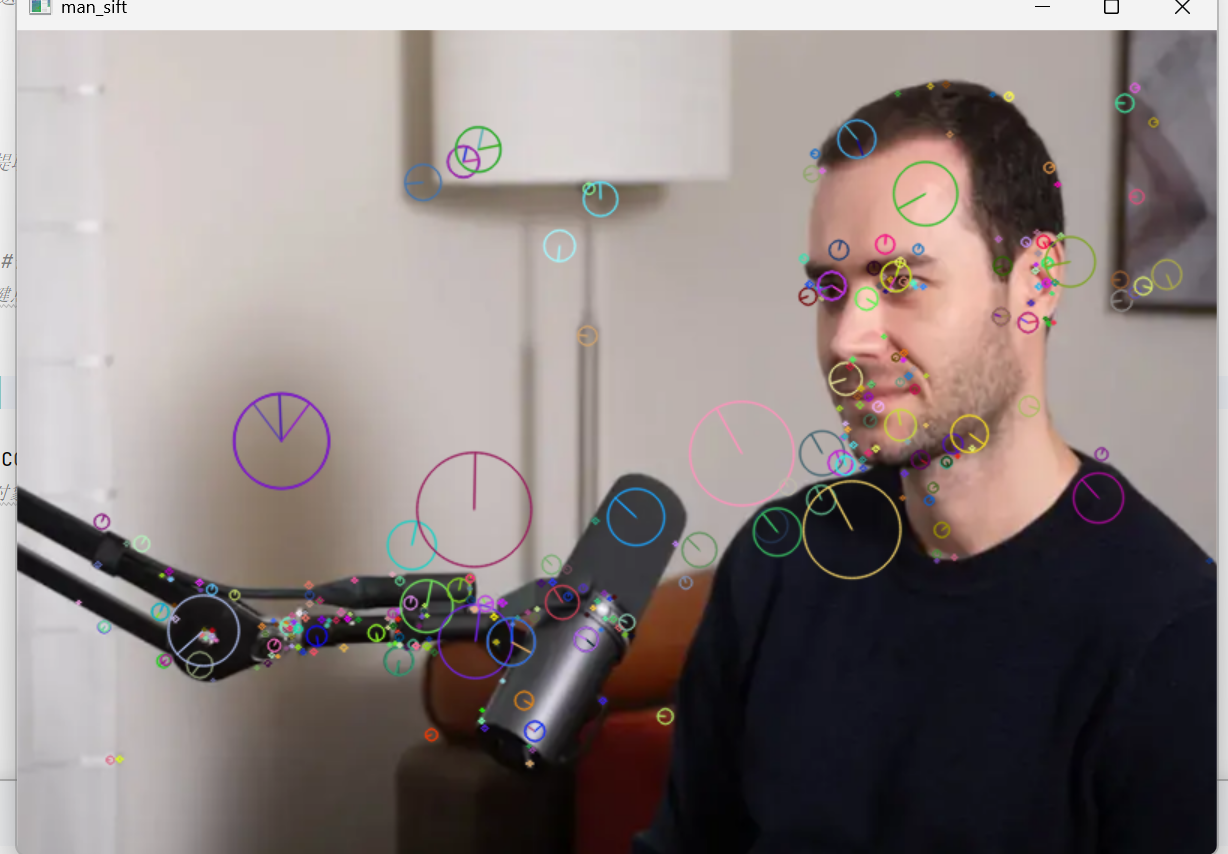

执行结果：

三、案例：指纹识别

指纹具有唯一性和稳定性，其脊线、谷线的交点、端点等特征可通过SIFT提取并匹配，实现身份验证。以下结合OpenCV实现完整案例，同时解决实操中的常见问题。

1. 案例核心原理

通过SIFT提取待检测指纹与模板指纹的特征点及描述符，利用FLANN匹配器快速匹配特征，通过Lowe's比率测试筛选优质匹配对，根据匹配数量判断是否为同一指纹。

2、代码实现

代码：

import cv2

def cv_show(name, img):
cv2.imshow(name, img)
cv2.waitKey(0)

# 2个用法
def verification(src, model):
# 创建SIFT特征提取器
sift = cv2.SIFT_create()
# 检测关键点和计算描述符（特征向量） 源图像
kp1, des1 = sift.detectAndCompute(src, None) # 第二个参数：掩膜
# 检测关键点和计算描述符 模板图像
kp2, des2 = sift.detectAndCompute(model, None)
# 创建FLANN匹配器
flann = cv2.FlannBasedMatcher()
# 使用k近邻匹配(des1中的每个描述符与des2中的最近两个描述符进行匹配)
matches = flann.knnMatch(des1, des2, k=2)

# distance: 匹配的特征点描述符的欧式距离，数值越小也就说明两个特征点越相近。
# queryIdx: 测试图像的特征点描述符的下标（第几个特征点描述符），同时也是描述符对应特征点的下标。
# trainIdx: 样本图像的特征点描述符下标，同时也是描述符对应特征点的下标。

# 进行比较筛选
ok = []
for m, n in matches:
# 根据Lowe's比率测试，选择最佳匹配
if m.distance < 0.8 * n.distance:
ok.append((m,n))
# 统计通过筛选的匹配数量
num = len(ok)
if num >= 500:
result = "认证通过"
else:
result = "认证失败"
return result

if __name__ == "__main__":
src1 = cv2.imread("zhiwen1.bmp")
cv_show( 'src1', src1)
src2 = cv2.imread("zhiwen2.bmp")
cv_show( 'src2', src2)
model = cv2.imread("zhiwen_moban.bmp")
cv_show( 'model', model)
result1= verification(src1, model)
result2= verification(src2, model)
print("src1验证结果为：", result1)
print("src2验证结果为：", result2)

代码讲解：

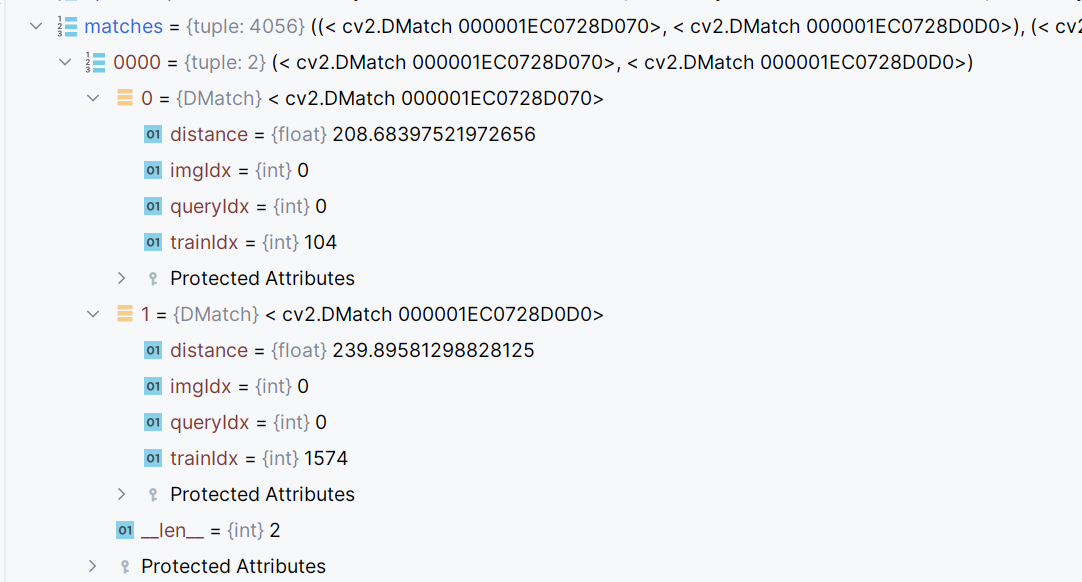

1、  matches = flann.knnMatch(des1, des2, k=2)

核心正确：knn 是 k 近邻（k-nearest neighbor）的缩写，这行代码基于128 维特征描述符的欧式距离，为des1（待检测指纹）中的每一个特征描述符，在des2（模板指纹）的所有描述符中找到欧式距离最小的 2 个匹配项（最优匹配 m + 次优匹配 n），最终所有匹配结果以(m, n)的形式存入matches列表,调试结果：

2、 if m.distance < 0.8 * n.distance:

“当最优匹配（m）和次优匹配（n）的距离非常接近时，说明这个匹配是「随机相似」的错误匹配，因此剔除；只有当最优匹配的距离 < 次优匹配距离的 0.8 倍时，才判定这个匹配是「唯一相似」的可靠匹配，将其加入 ok [] 列表。0.8是我们自行设定的参数，可以修改。

3、if num >= 500:

当成功的匹配超过500，我们判定为匹配成功，即指纹配对成功。

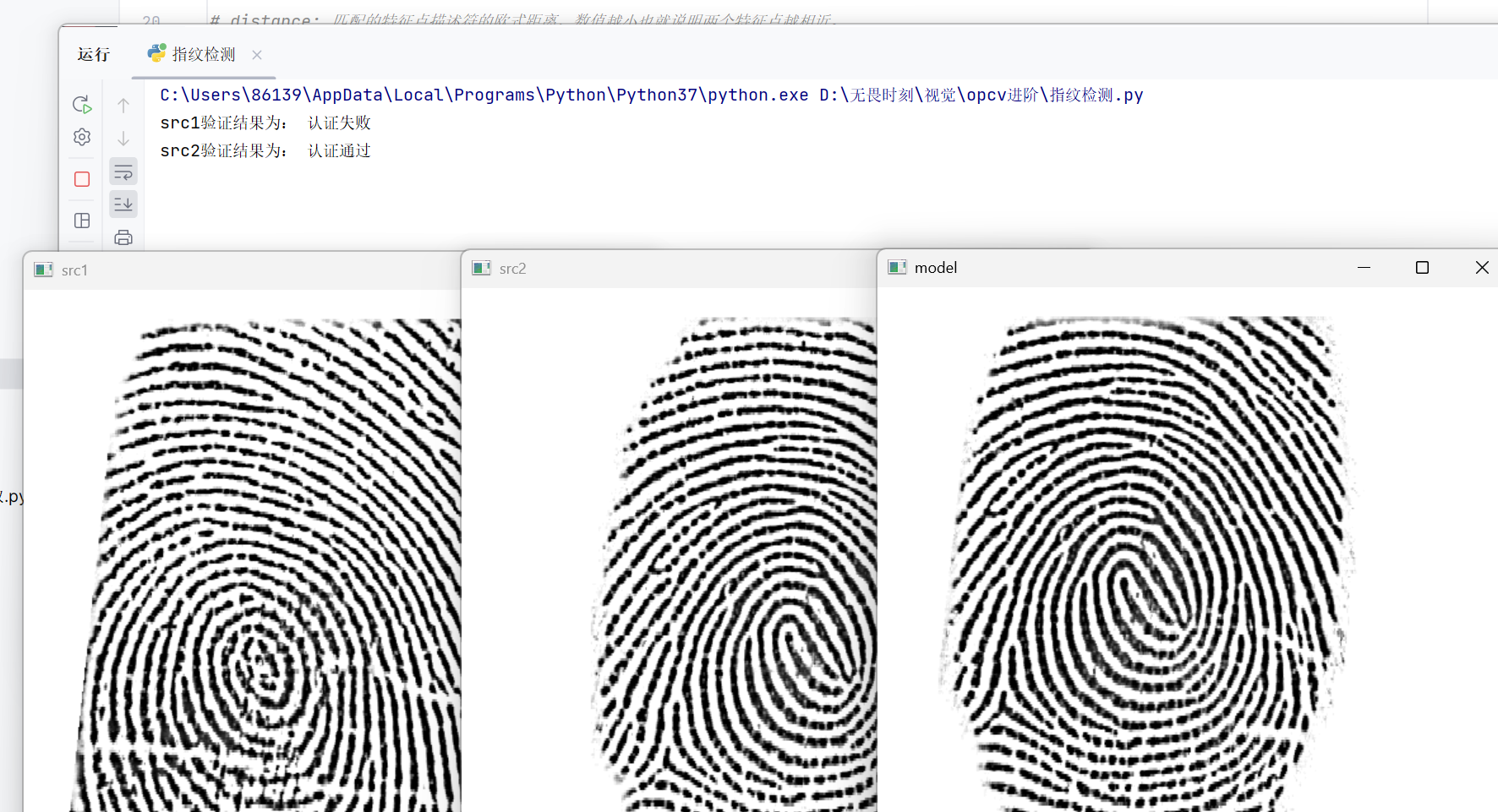

运行结果：

4、作业

指纹验证案例中，指纹1与模板图片匹配成功了，分别在两图内标出匹配成功点的坐标 要求：匹配结果最近的distance小于次接近distance的0.4 提示：cv2.circle(src, (x,y), 3, (0, 0, 255), -1)，绘制实心圆

四、总结与拓展

从角点检测到SIFT特征，本质是“从基础稳定点到高精度不变特征”的升级：角点检测为特征提取提供了基础思路，而SIFT通过多尺度空间构建与严格筛选流程，突破了传统算法的尺度、旋转局限，成为高精度匹配的核心。指纹检测案例则印证了SIFT的实用价值——凭借其稳定的描述符，能精准匹配指纹的细微特征，实现身份验证。

进阶拓展方向：

• 速度优化：SIFT速度较慢，可替换为ORB算法（无专利、速度快，尺度不变性略逊于SIFT），适配实时场景。

• 精度提升：结合指纹图像预处理（增强脊线、去噪），进一步提升SIFT特征提取的稳定性。

• 深度学习方案：基于SuperPoint、CornerNet等深度学习模型，实现端到端的特征提取与匹配，适配更复杂场景。

无论是传统算法还是深度学习，特征提取的核心始终围绕“稳定性、唯一性、高效性”，掌握角点检测与SIFT的底层逻辑，能为各类计算机视觉任务奠定坚实基础。
