前言：以前做电源，全靠“运气”
在“软硬结合”的开发中，电源部分往往是被大家（包括早期的我）忽视的一环。
以前我遇到一个 12V 转 5V 的需求，第一反应就是去搜索引擎找图。搜到什么就用什么，有时候是 LM2596，有时候是散落在论坛里的手绘图。这就导致了几个很实际的痛点：
后来我开始强制自己改掉“百度找图”的习惯，转而使用原厂提供的设计工具。不仅省去了翻几十页数据手册的时间，最重要的是心里有底。今天就以 TI 的 WEBENCH 工具为例，分享一下我现在的电源设计流程。
第一章：TI 官网 —— 被忽视的工程资源库
对于个人开发者或小团队来说，我们没有专职的电源工程师来帮我们要负责选型和计算。其实，芯片原厂（比如 TI 德州仪器）官网本身就是一个巨大的技术资源库。
以前我觉得官网都是英文，看着头大。后来发现，只有回归原厂资料，才能避开网上那些“二传手”造成的错误信息。这里不仅有芯片规格书，更重要的是它提供了一套完整的参考设计体系。
官网连接：德州仪器官网 https://www.ti.com.cn/

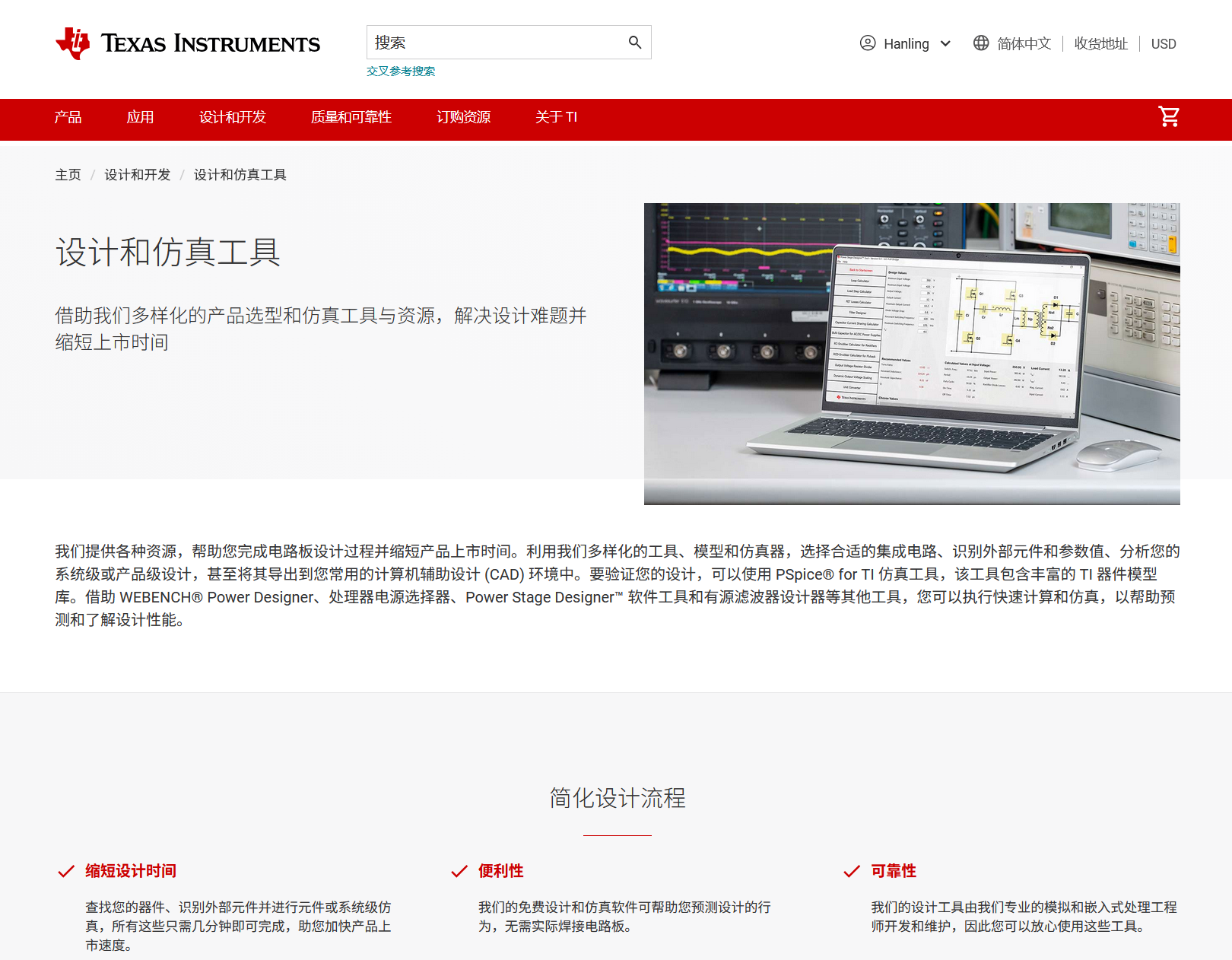

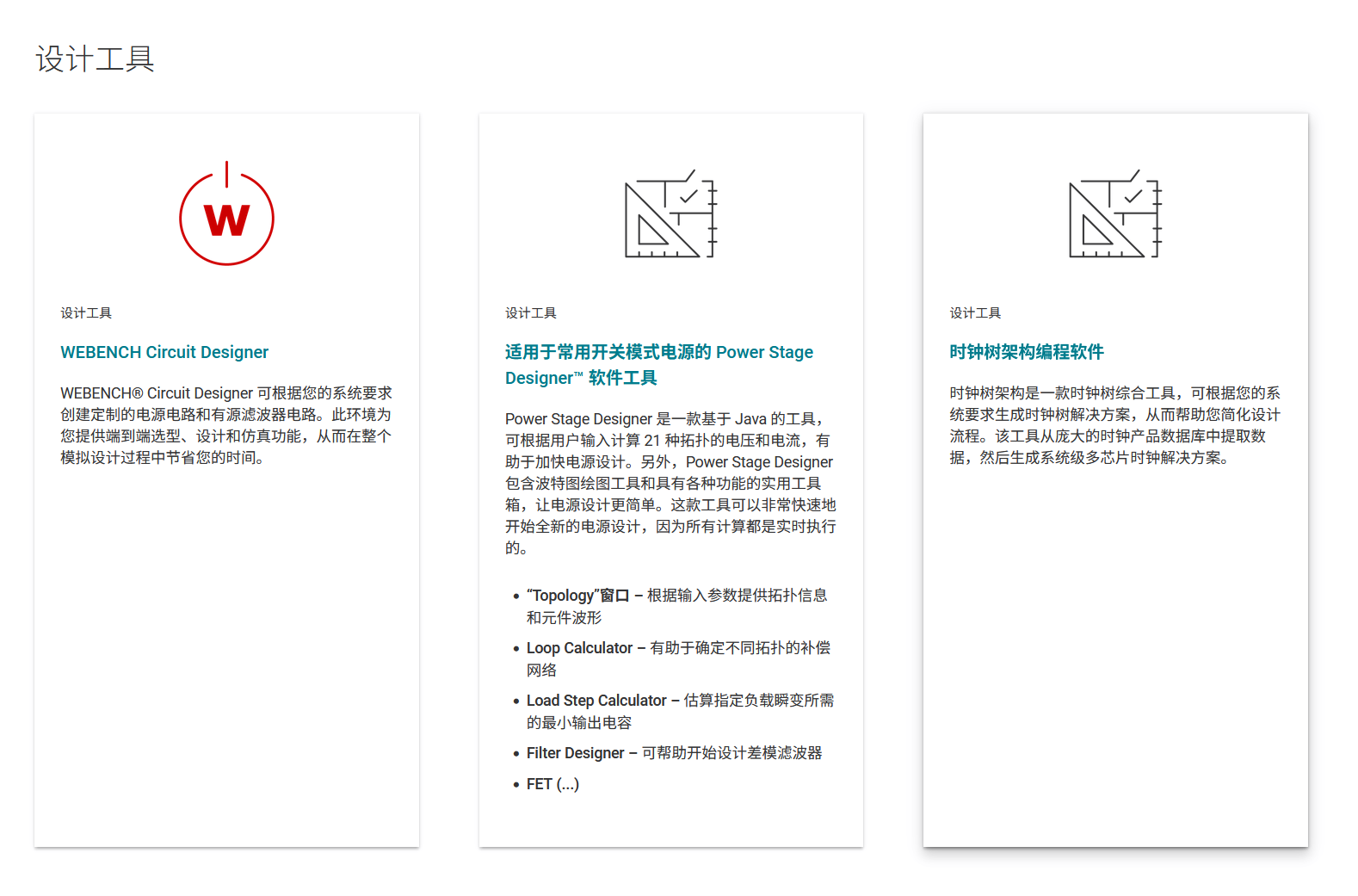

德州仪器官网详情：
合理利用这些官方资源，能帮我们快速解决最基础的“参数计算”和“元器件选型”问题，避免重复造轮子。

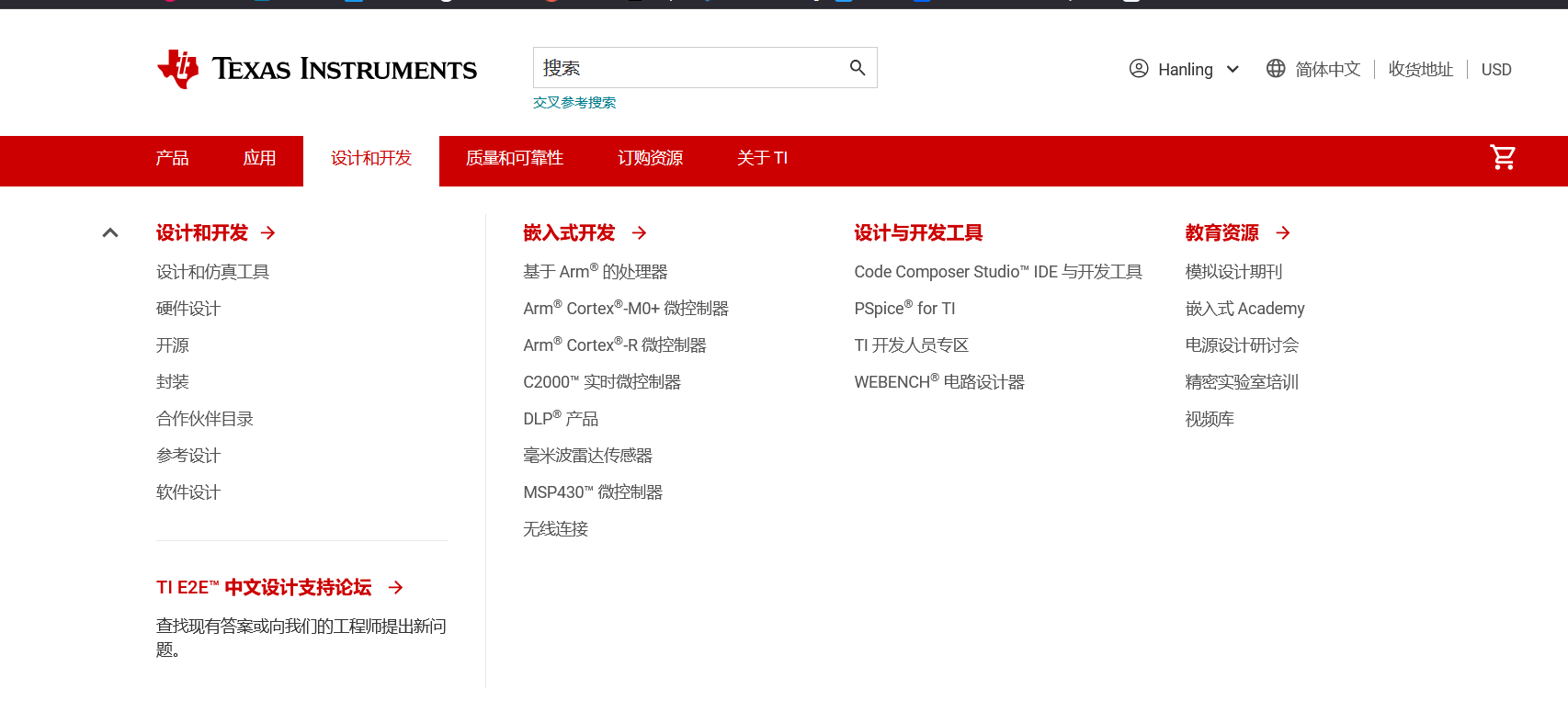

在这里可以看到TI官网为我们提供了官方的产品选型和设计工具，以便于开发者能够轻松的实现设计。
在我们的电源选型设计中，使用 WEBENCH® Power Designer 就可以很好的解决我们的问题了。
第二章：WEBENCH® —— 它是做什么的？
简单来说，WEBENCH® Power Designer 是 TI 提供的一个在线仿真和设计工具。
它的逻辑和我们传统的“先找芯片再看电路”不同，它采用的是**“需求导向”： 你只需要告诉它“输入多少、输出多少、电流多大”**，它就会通过算法帮你把剩下的事情做了：
这就把一个复杂的模拟电路设计过程，简化成了一个“填空题”。

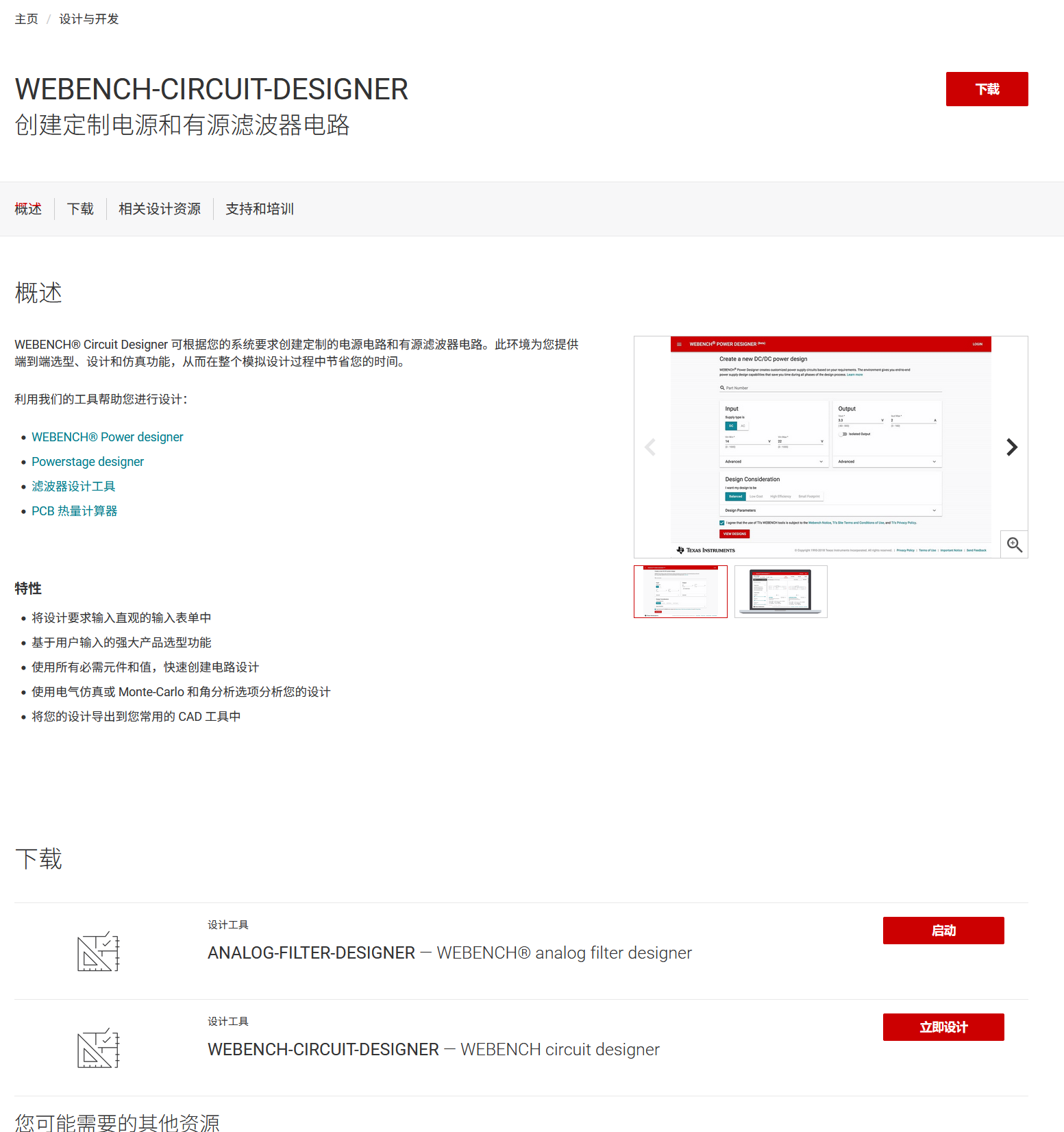

该工具支持下载离线版，也可以直接使用网页版。为了方便起见，我通常直接使用网页版。
网页版链接：WEBENCH® Power Designer
注意： 部分浏览器可能存在兼容性问题，建议使用Google Chrome运行。
第三章：准备工作 —— 注册与保存
虽然不注册也能试用，但为了能保存设计文件和导出原理图，建议先登录账号。
操作流程：
第四章：设计实操 —— 搞定 12V 转 5V 方案
这里以我工作室常用的 TPS563200 (12V 转 5V 3A) 方案为例，演示一遍完整流程。
0. 选择语言

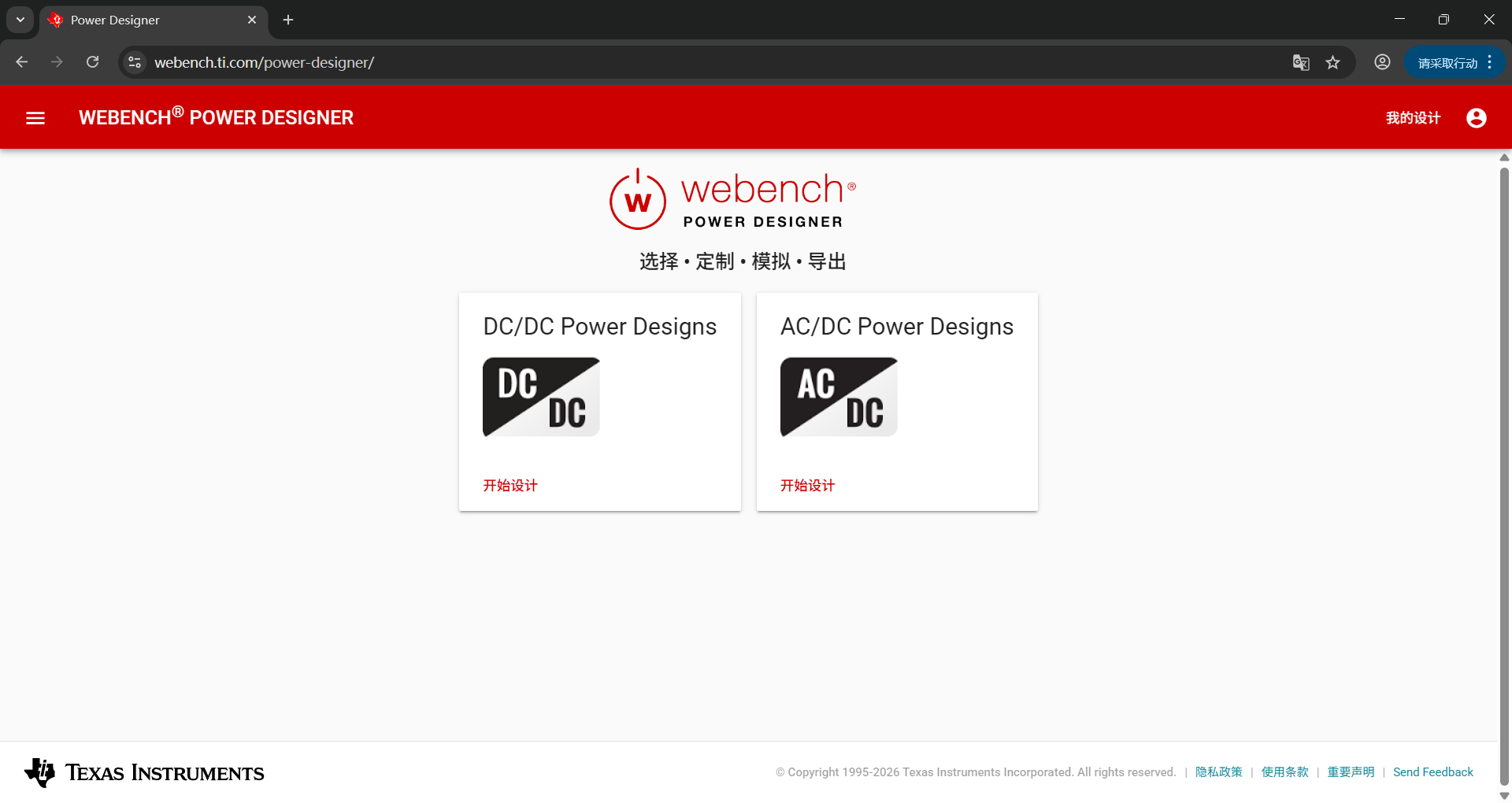

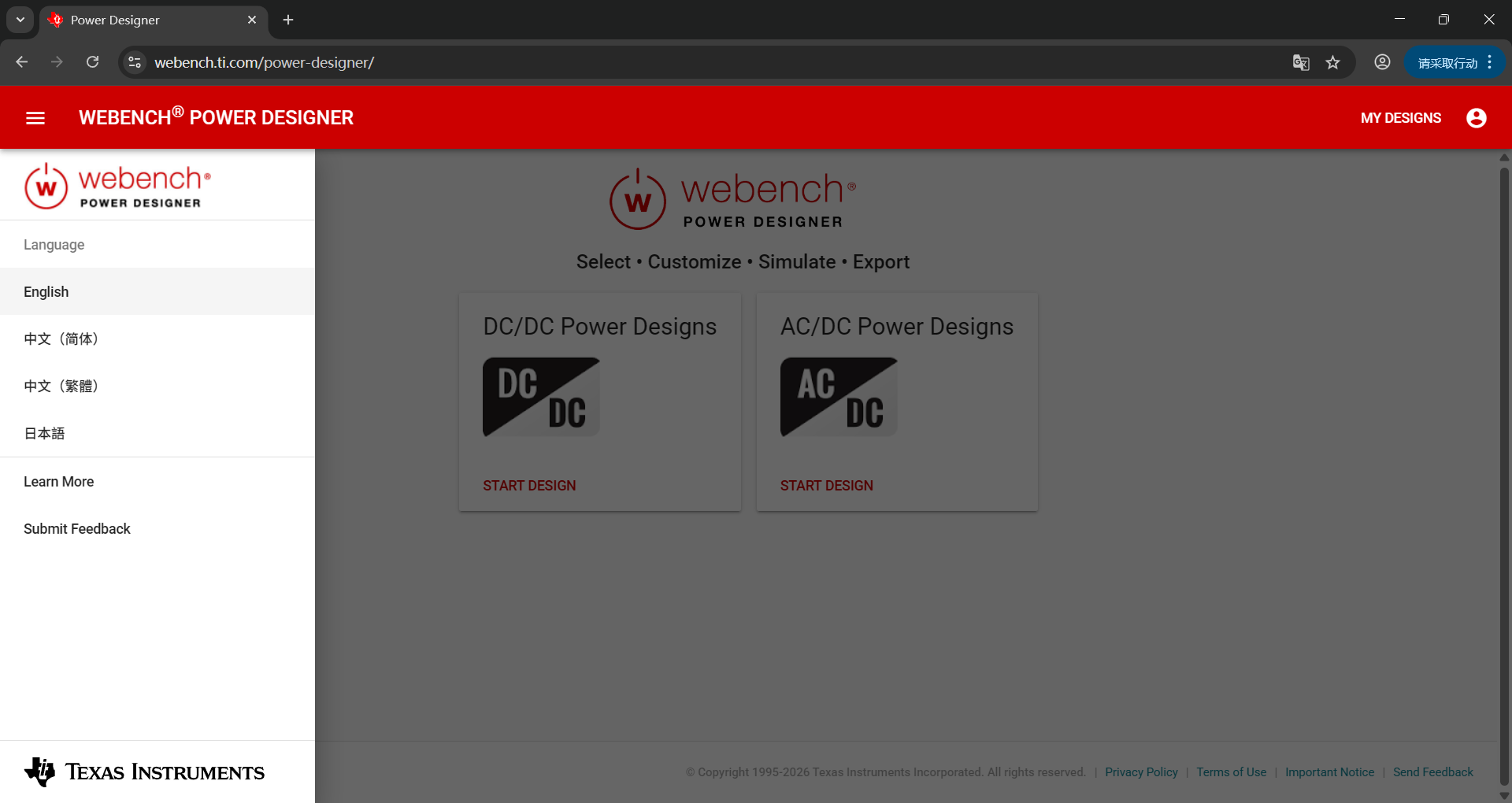

进入工具后，点击左上方的菜单按钮，可以切换语言：
选择中文后，根据需要点击 DC/DC 转换器 进入设计界面：
1. 输入参数

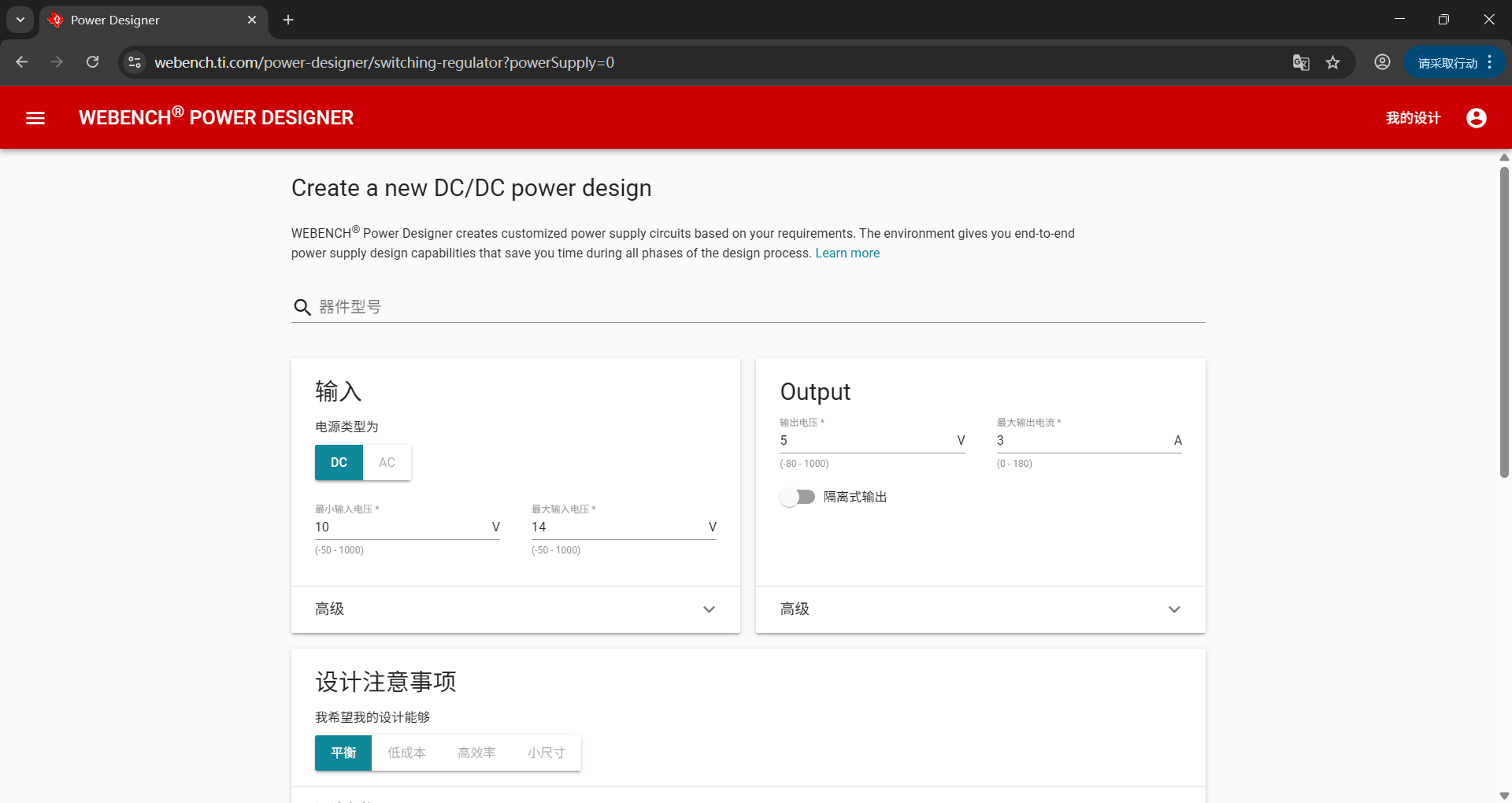

直接在 WEBENCH 的输入框里填入项目需求：
- Input: 12V (Min 10V, Max 14V)
- Output: 5V
- Iout: 3A

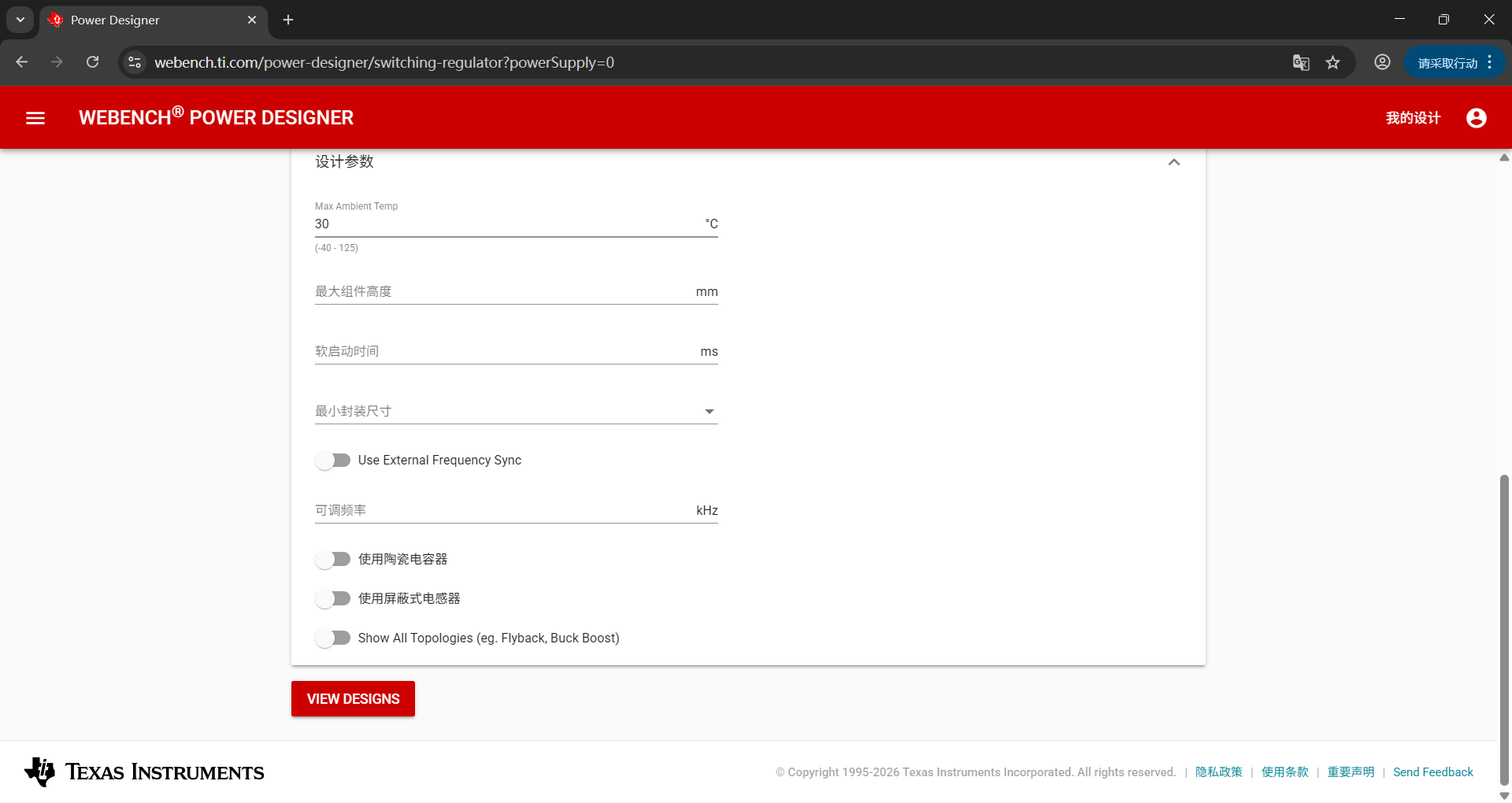

设计注意事项可以选择偏好的需求，下方的“设计参数”可以进行更细致的设置（如环境温度等），一般情况下保持默认即可：
这里我们不太需要更多的要求，直接点击 VIEW DESIGNS 开始器件选型和设计。 可能需要稍微加载一会。
2. 筛选方案

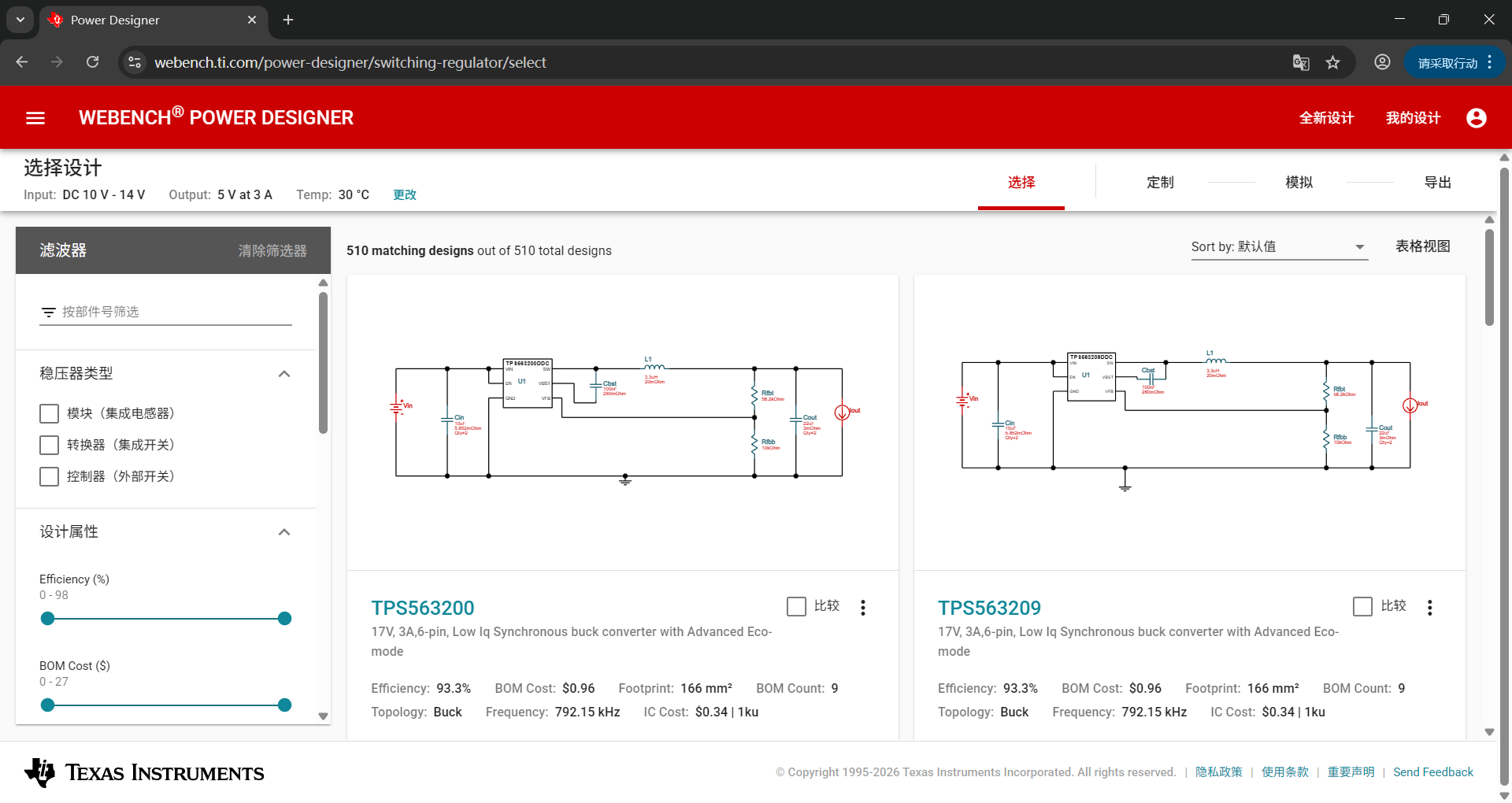

点击设计后，系统会列出很多芯片。
左边的 “滤波器” 可以进行详细参数的过滤和筛选（不知道为啥翻译成了滤波器）。 右上角的 Sort by： 小栏里可以按成本、效率或面积排序。

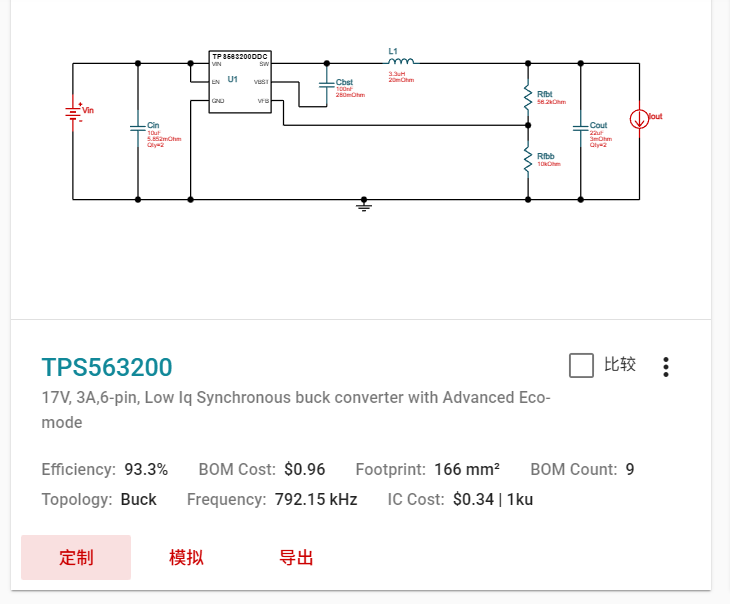

我在列表中选中 TPS563200 这是一款常用的DCDC芯片，出货量大也相对便宜。大家在选型时，建议同步去 立创商城 或 某宝 查一下实际价格和库存，官网标价仅供参考。
选好了芯片之后就可以点击 “定制” 进入详细设计页面：
3. 查看设计结果
进入设计界面后，重点看三个部分：
-

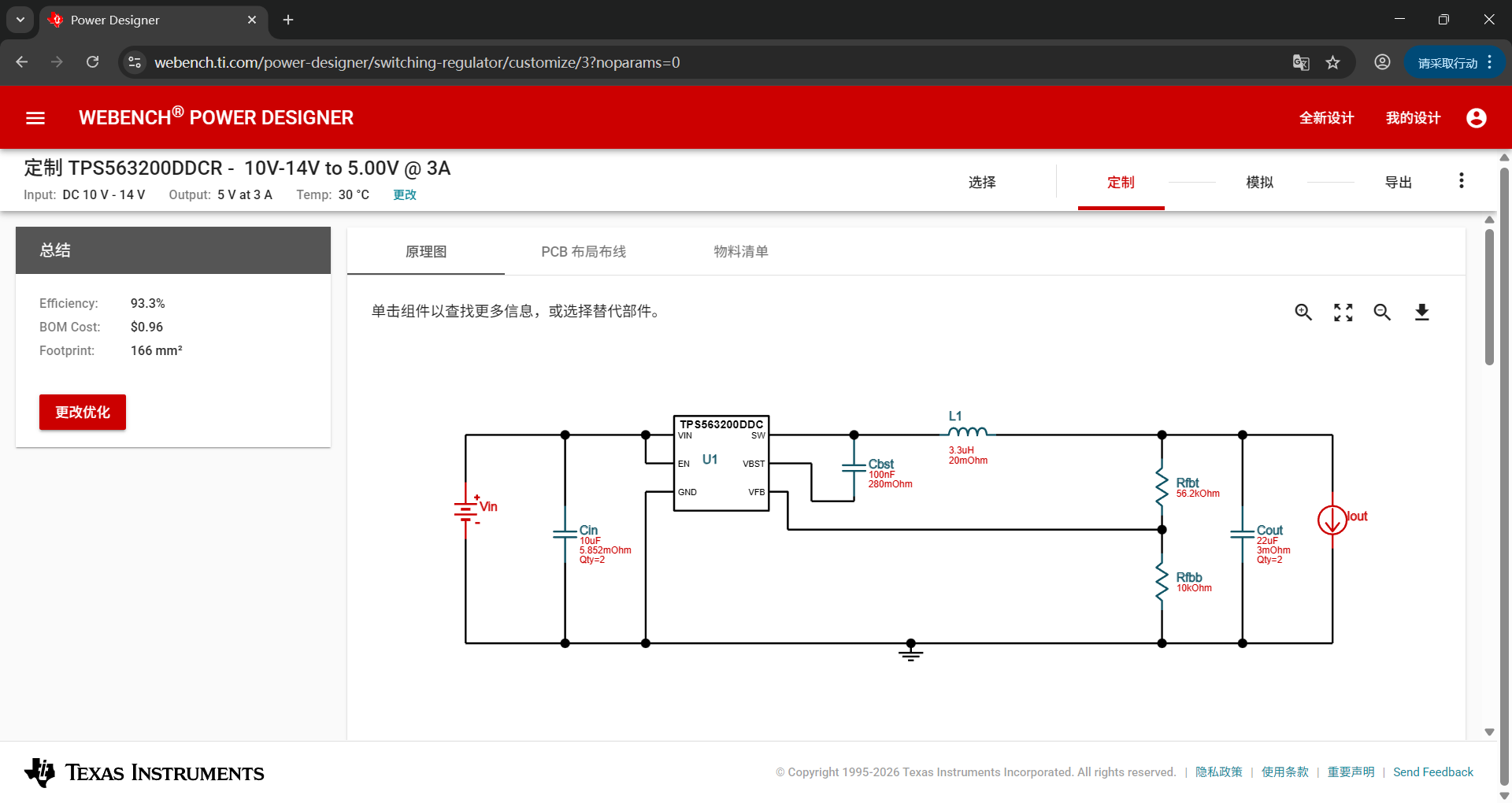

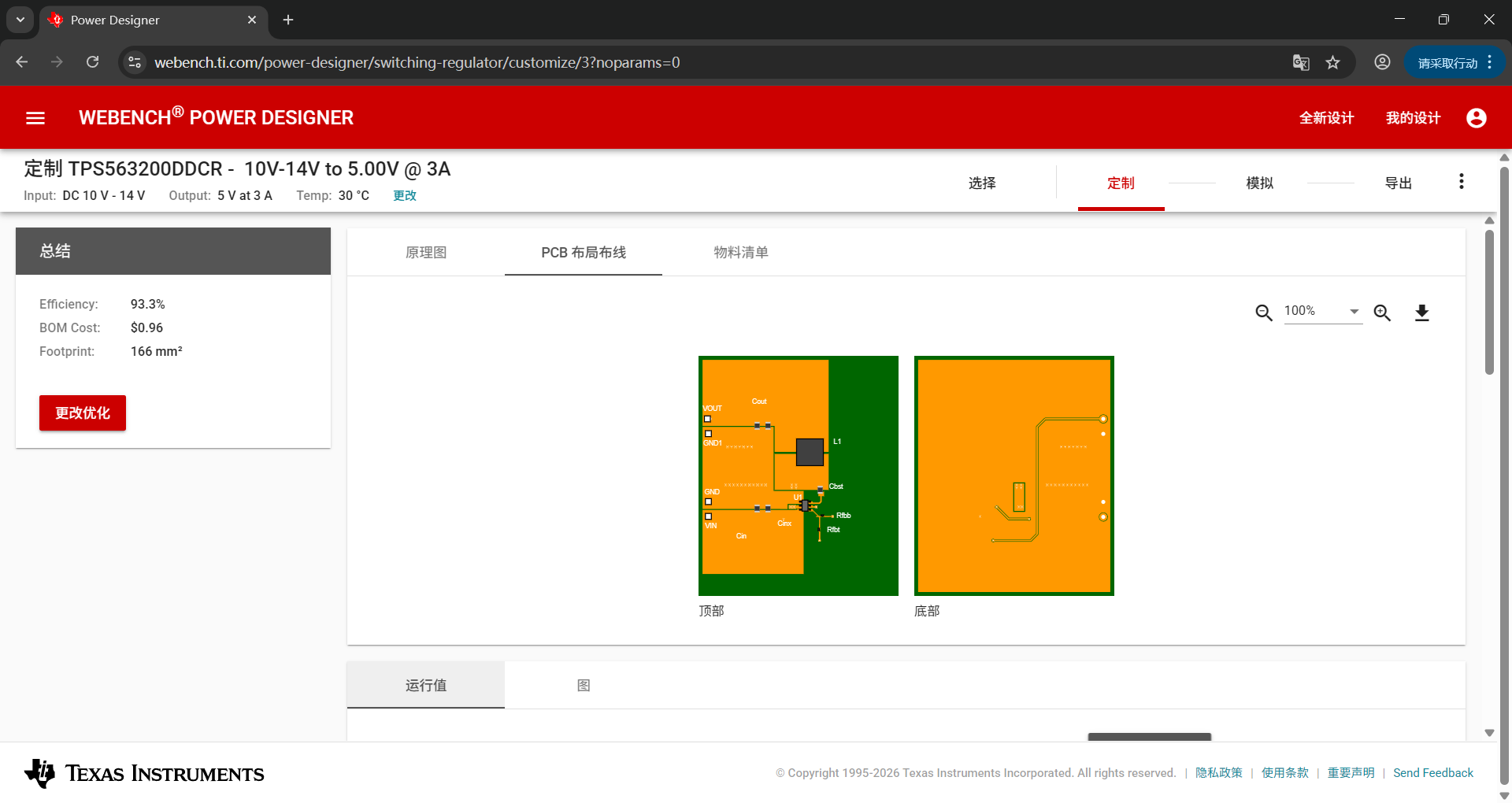

原理图和layout参考： 系统已经算好了反馈电阻（比如 54.9kΩ）和电感感值。
-

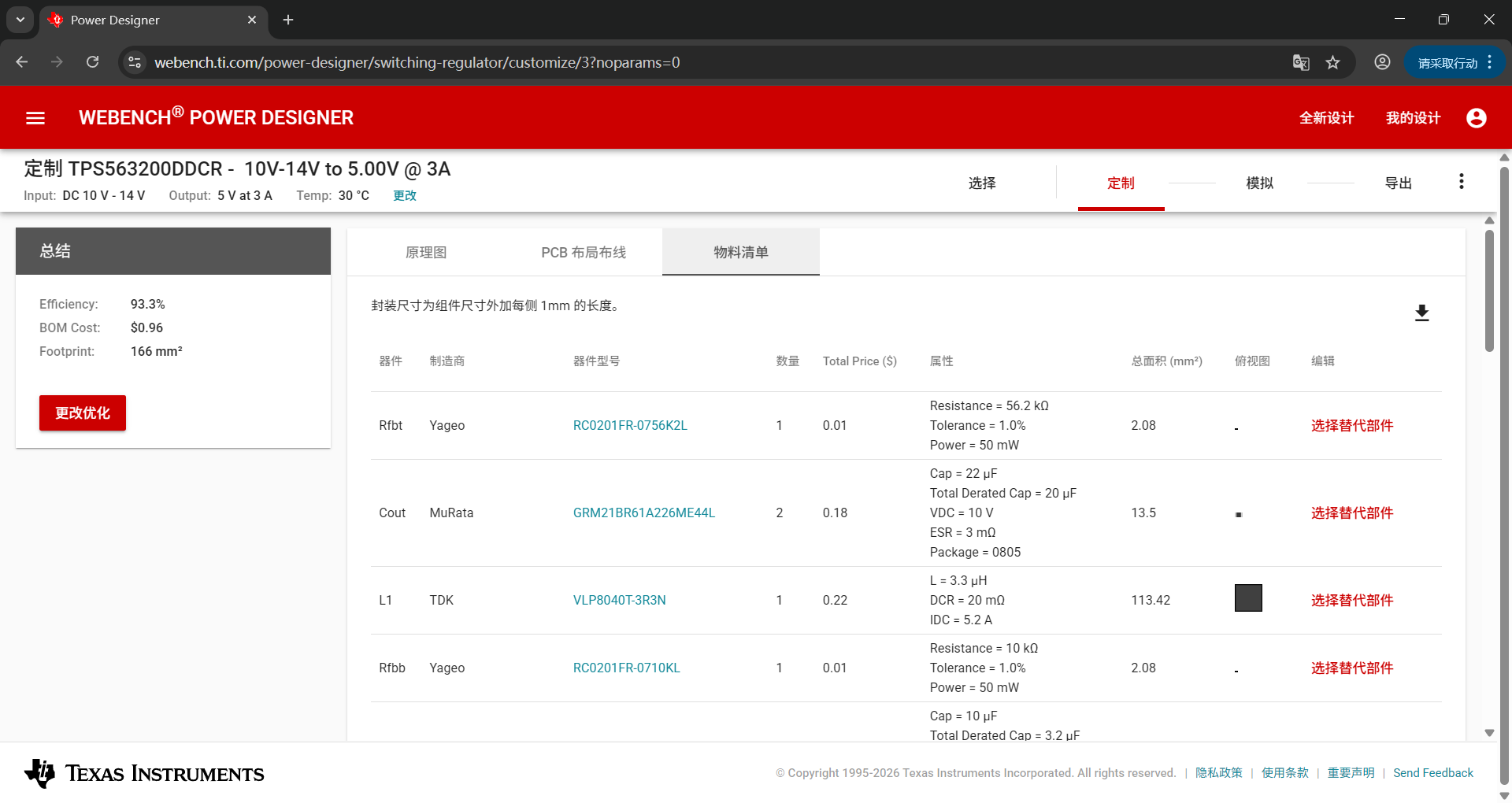

BOM 表： 列出了推荐的元器件参数。
-

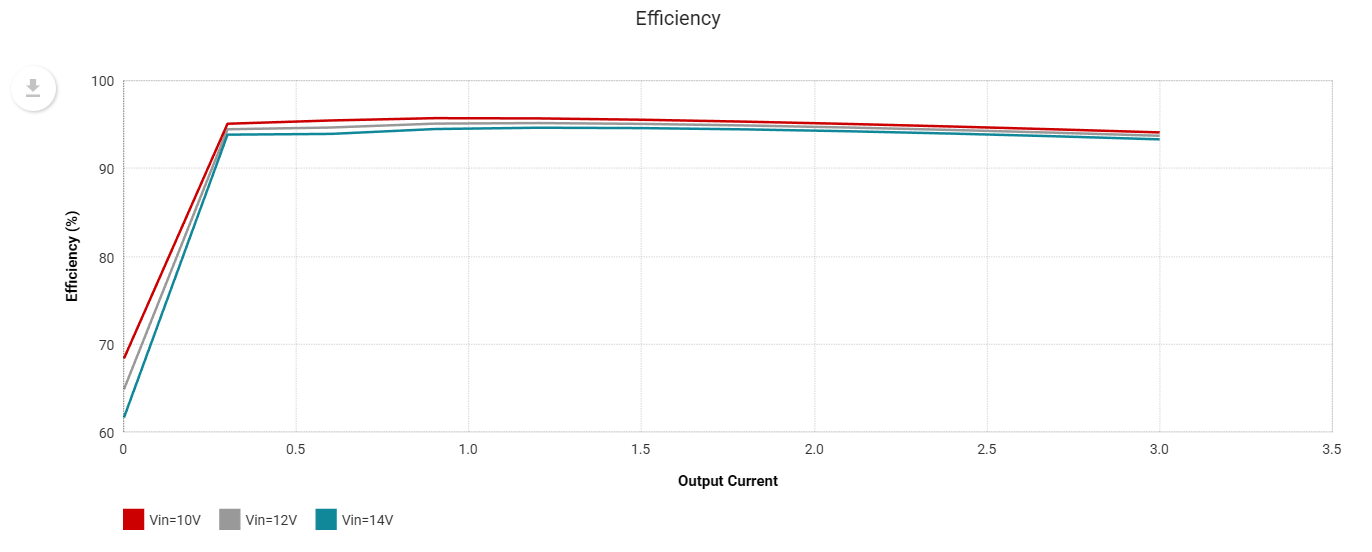

工作图表： 可以看一眼 Efficiency（效率）曲线，确认在 3A 负载下发热是否在接受范围内。
4. 模拟仿真

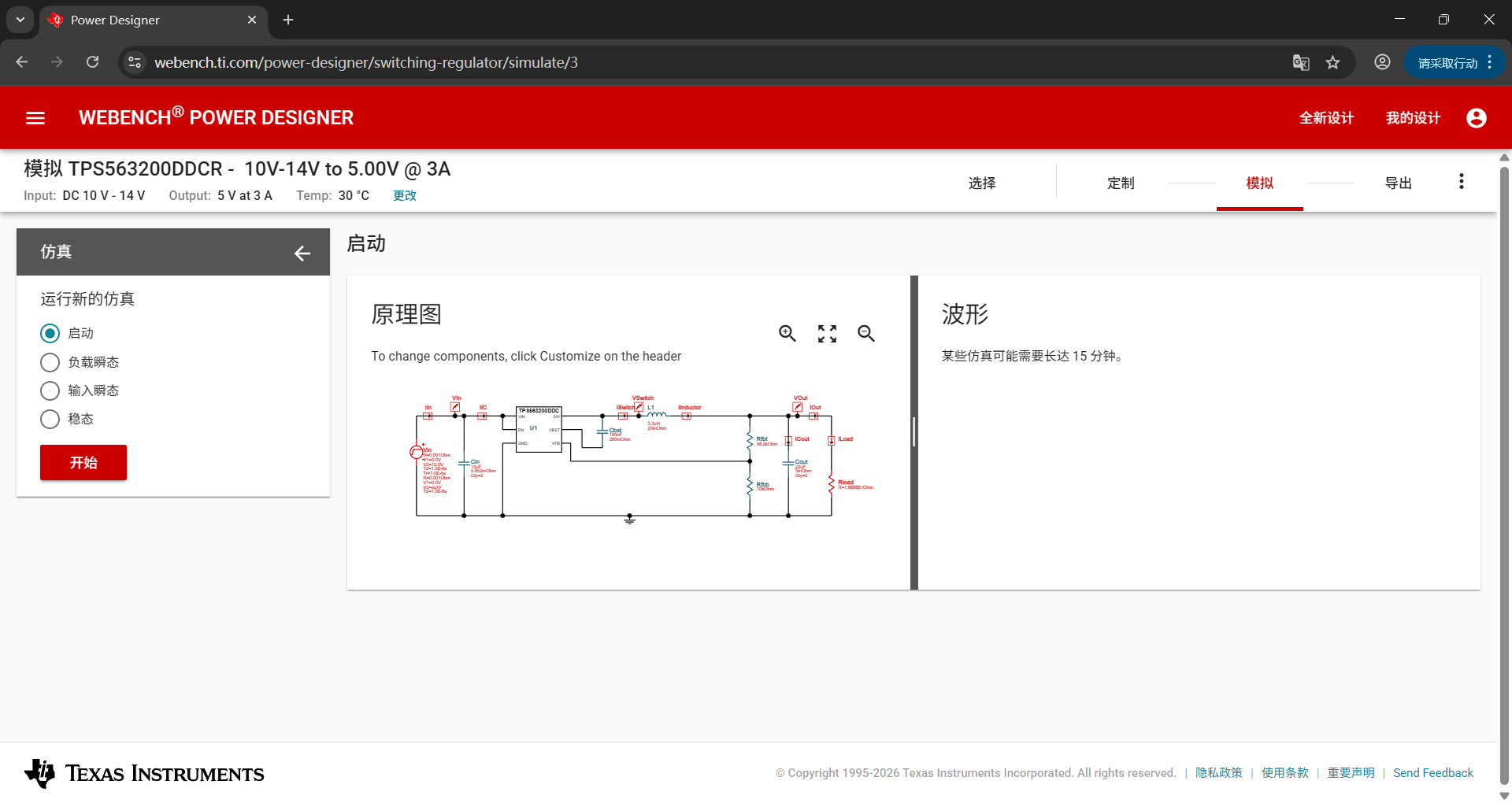

如果对动态响应有要求，可以使用在线仿真工具查看波形：
5. 导出文件

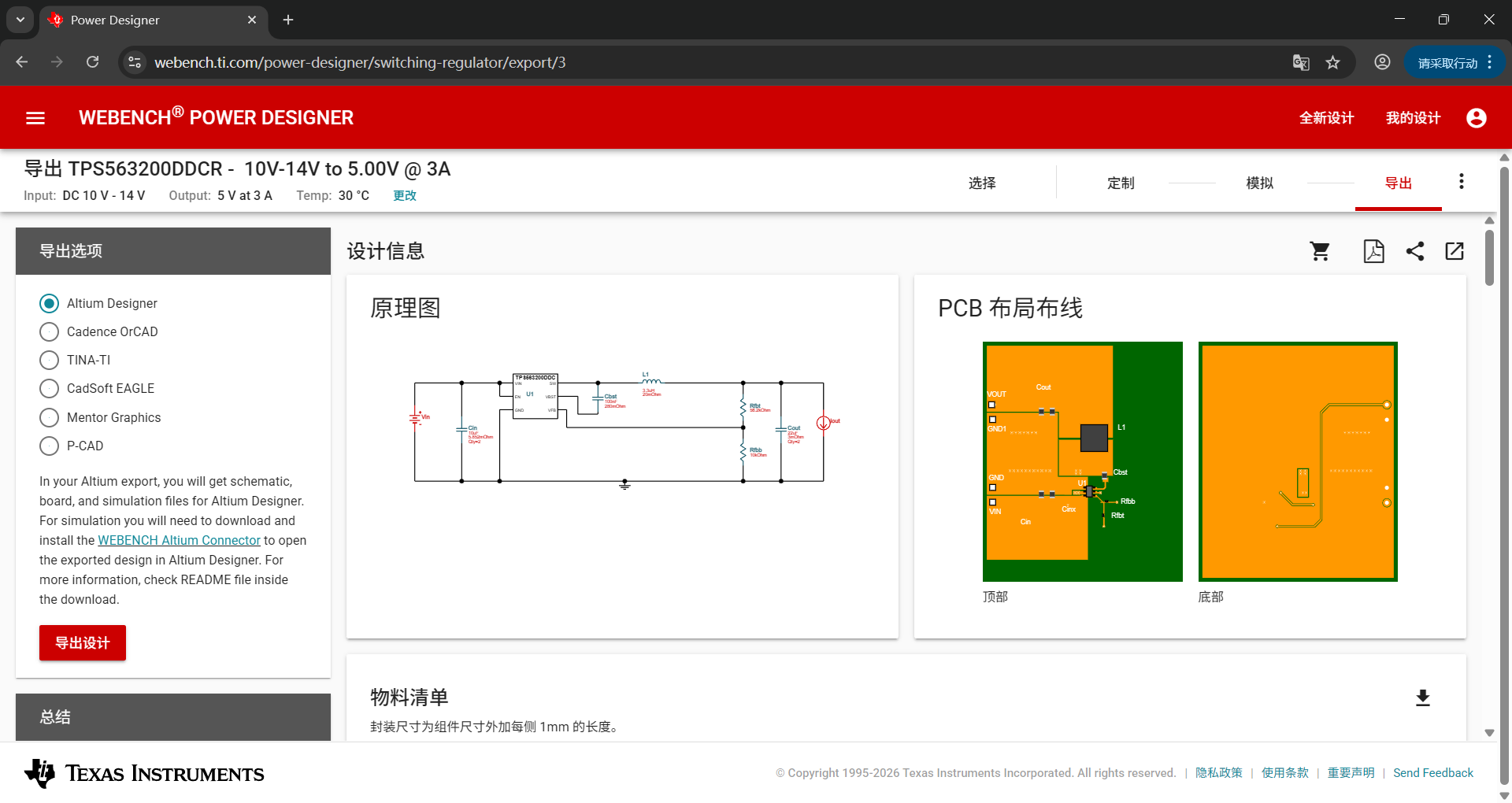

这一步很方便，点击 Export，可以选择导出成 Altium Designer、Cadence OrCAD等主流平台格式。这样就不用自己在 EDA 软件里照着图画一遍了，减少了抄错的概率。
第五章：落地与避坑 —— 理想与现实的差距
WEBENCH 给出的虽然是“标准答案”，但在我们实际 DIY 落地时，千万不能生搬硬套。结合我之前的踩坑经历，有几点需要特别注意：
1. BOM 表仅供参考，不要“死磕”型号
WEBENCH BOM 表里推荐的电感、电容经常是 Wurth（伍尔特）或者 TDK 的特定型号，在立创商城可能很贵或者没货。
- 经验： 看参数，不看型号。
- 只要参数达标（例如：电感量 3.3uH，饱和电流 > 5A，DCR 越小越好），换成国产的顺络或者其他品牌完全没问题。
2. 警惕“封装”陷阱
原理图上写着 L1 = 3.3uH，这只是个电气参数。
- 对于 3A 以上的输出必须使用功率电感：（如 0630 封装的一体成型电感）。千万别看容值一样，就拿 0603 或 0805 的小电感焊上去，一上电就会饱和、发热甚至烧毁。
- 输出电容别只看容量： 关注 耐压、纹波电流能力、ESR/材质。5V 输出至少选 10V/16V 档更稳妥。
3. 布局（Layout）要回归 Datasheet
虽然 WEBENCH 能导出 PCB 文件，但那是机器自动生成的，有时候走线比较死板。
- 建议下载该芯片的 PDF 数据手册： 翻到 “Layout Guidelines” 章节。人工设计的参考布局（Layout Example）通常考虑得更周全，比如输入电容怎么贴近引脚、反馈线怎么避开干扰源，这些细节还得靠 Datasheet 确认。
- 输入电容必须贴脚（高频回路要短）： 这是“玄学复位”的头号来源之一：输入去耦离芯片远，开关电流回路一大，就开始广播。TPS56320x 的 datasheet 里也会强调 layout/回路面积这类要点。
- FB（反馈）走线要干净： 远离 SW 节点，别穿越大电流回流路径；必要时用地护线。layout 指南会把这些写得很直白。
总结
使用 WEBENCH 这类原厂工具，最大的价值不在于“省事”，而在于**“规范”**。
它把电源设计从“玄学猜想”变成了“有据可依”的工程流程。虽然对于简单的 DIY 来说，这套流程看起来稍微繁琐了一点，但当你习惯了之后，你会发现板子的稳定性有了质的提升，排查问题时也更有底气。
关于滤波和保护电路可以看我的上一篇文章： 拒绝理论推导！单片机开发通用的 4 种“拿来即用”保护/滤波电路模块库
本文首发于 CSDN，作者：江寒凌
