环境准备
Cadence的所有VIP均整合在VIPCAT中不需要安装，正常流程应该继续使用C家xrun继续仿真，但是这里使用vcs+verdi实现，需要额外做些修改。VIPCAT使用版本11.30.106，vcs版本2022。尝试过老版本VIPCAT，可能遇到问题是不兼容64位vcs（可能也能兼容，问题太多放弃了）。
环境变量
使用前添加环境变量，在~/.bashrc中添加如下变量，注意这里是我的VIPCAT路径，需要按实际修改。
export CDN_VIP_ROOT=/usr/Cadence/vipcat/vipcat_11_30_106
export DENALI=${CDN_VIP_ROOT}/tools.lnx86/denali_64bit
示例类型
AXI相关共包含3个示例环境，分别为常规配置、soma配置和soma模块，然后环境下包含AXI3、AXI4和ACE等子示例。
/usr/Cadence/vipcat/vipcat_11_30_106/tools/denali_64bit/ddvapi/sv/uvm/cdn_axi/examples/using_config_object
/usr/Cadence/vipcat/vipcat_11_30_106/tools/denali_64bit/ddvapi/sv/uvm/cdn_axi/examples/legacy_examples/using_soma_interface/
/usr/Cadence/vipcat/vipcat_11_30_106/tools/denali_64bit/ddvapi/sv/uvm/cdn_axi/examples/legacy_examples/using_soma_module/
常规配置示例
运行示例
这里执行AXI4常规配置示例脚本，后续再介绍soma。直接在端口执行示例路径下vcs后缀脚本即可，端口打开的地方就是环境生成的地方。建议把using_config_object拷贝到其他地方再按新路径执行，这样可以随意改验证环境同时不改动VIPCAT文件。
/usr/Cadence/vipcat/vipcat_11_30_106/tools/denali_64bit/ddvapi/sv/uvm/cdn_axi/examples/using_config_object/axi4/example_setup_vcs.csh
环境生成

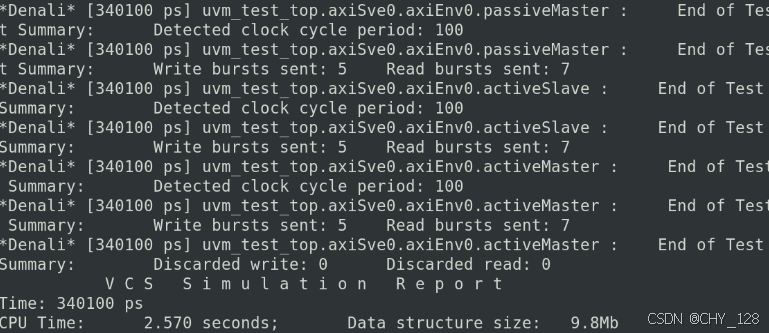

执行脚本会在路径下自动生成环境变量脚本和仿真脚本，然后自动调用这两个脚本进行仿真。期间在log中看到vcs编译和仿真，最后打印结果完成5次写传输和7次读传输。
Verdi修改
由于希望用verdi打开，所以要做一些修改，首先打开“using_config_object/axi4/axi4UvmUserTb.sv”，里面有叫testbench的module，这个是tb的顶层，在module最后加上fsdbdump的代码。
initial begin
$fsdbDumpfile("wave.fsdb");
$fsdbDumpSVA;
$fsdbDumpvars(0,testbench);
end
然后需要改compile指令，比较尴尬的是新版本VIPCAT在example_setup_vcs.csh里调用的不是脚本而是可执行文件，还不好改，所以只能改新生成出来的cdn_vip_run_vcs_sv_uvm_64.csh，找到vcs编译部分指令，在最后添加"-debug_access \\"。
-XVpiCbAutoRelease=libcdnsv.so \\
-P ${DENALI}/verilog/cdnsv.tab \\
-LDFLAGS '-rdynamic ${DENALI}/lib/libviputil.so' \\
-top testbench \\
-debug_access \\
因为已经改了生成文件，所以不能用再用example_setup_vcs.csh了，直接顺序执行路径下2个脚本即可（服务器默认bash的话要切csh），然后可以看到重新进行编译仿真，最后多了fsdb文件。
csh
source cdn_vip_env_vcs_sv_uvm_64.csh
./cdn_vip_run_vcs_sv_uvm_64.csh
参照编译log手写一个verdi Makefile，注意修改VIPCAT路径。
CDN_VIP_COMMON_SRC := "/usr/Cadence/vipcat/vipcat_11_30_106/tools/denali_64bit/ddvapi/sv"
CDN_VIP_AXI_SRC:= "/usr/Cadence/vipcat/vipcat_11_30_106/tools/denali_64bit/ddvapi/sv/uvm/cdn_axi"
EXAMPLE_DIR:= "/usr/Cadence/vipcat/vipcat_11_30_106/vipcat_11_30_106/tools.lnx86/denali_64bit/ddvapi/sv/uvm/cdn_axi/examples/using_config_object/axi4/"
verdi:
verdi \\
+v2k \\
-sverilog \\
+define+DENALI_UVM +define+VCS \\
-ntb_opts uvm-ieee \\
+incdir+${CDN_VIP_COMMON_SRC} \\
${CDN_VIP_COMMON_SRC}/denaliMem.sv \\
${CDN_VIP_COMMON_SRC}/denaliCdn_axi.sv \\
+incdir+${CDN_VIP_AXI_SRC} \\
${CDN_VIP_AXI_SRC}/cdnAxiUvmTop.sv \\
-timescale=1ns/10ps +define+UVM_NO_DEPRECATED \\
+incdir+${EXAMPLE_DIR} \\
+incdir+${EXAMPLE_DIR}/.. \\
${EXAMPLE_DIR}/../hdl_interfaces/cb_interfaces/cdnAxi4Interface.sv \\
${EXAMPLE_DIR}/axi4UvmUserTop.sv \\
${EXAMPLE_DIR}/axi4UvmUserTb.sv \\
${CDN_VIP_COMMON_SRC}/denaliMemSvIf.c \\
${CDN_VIP_COMMON_SRC}/denaliCdn_axiSvIf.c \\
-ssf wave.fsdb \\
-nologo \\
-sswr ./signals.rc &

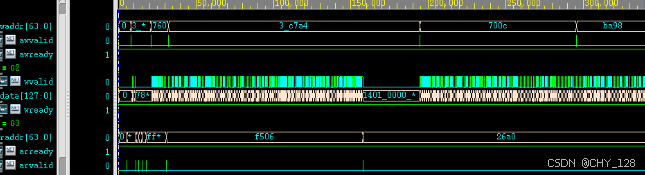

最后执行make verdi，在波形中可以看到12次AXI传输。
soma配置示例
运行示例
流程和前示例相似，区别在选择SOMA接口示例。
/usr/Cadence/vipcat/vipcat_11_30_106/tools/denali_64bit/ddvapi/sv/uvm/cdn_axi/examples/legacy_examples/using_soma_interface/axi4/example_setup_vcs.csh
环境生成
生成环境和前示例相似，主要看区别。
首先测试用例换成了modifyTransactionTest，大致上就是通过回调修改AXI延时的case。
此外VCS编译指令中加了CDN_AXI_USING_SOMA_INTERFACE宏定义，在verdi中搜索使用宏定义文件，发现只有接口parameter会用到，如果宏定义有效，则通过soma文件配置接口，否则通过常量配置。
soma配置

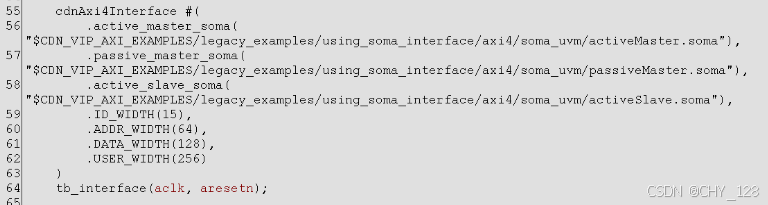

在testbench中，可以看到soma文件路径，分别是1主1从和1无效主。

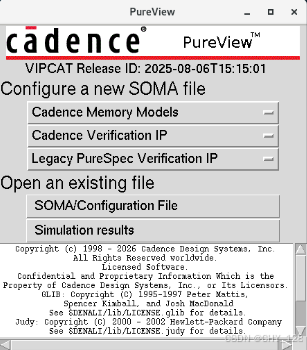

通过执行pureview，打开配置界面，在界面中通过Open an existing file打开已有soma文件。
/usr/Cadence/vipcat/vipcat_11_30_106/tools/bin/pureview

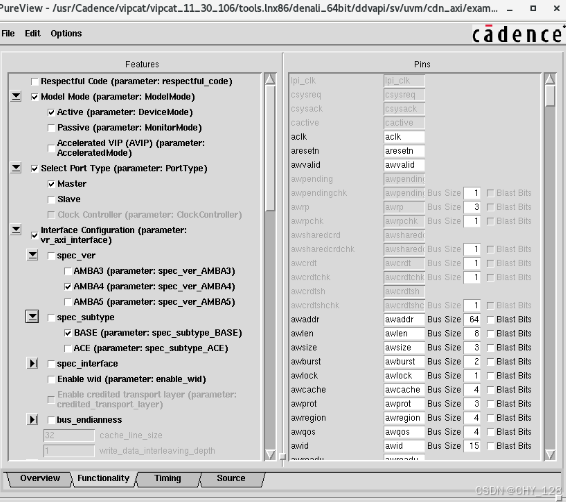

这里打开activemaster.soma，可以看到各种配置，例如有效、主设备、AXI协议版本4。所以实际上soma是VIP配置文件，通过图形界面可以直观对环境配置进行修改。
