1. I2C概述
I2C（Inter-Integrated Circuit），中文应该叫集成电路总线，它是一种串行通信总线，使用多主从架构，是由飞利浦公司在1980年代初设计的，方便了主板、嵌入式系统或手机与周边设备组件之间的通讯。由于其简单性，它被广泛用于微控制器与传感器阵列，显示器，IoT设备，EEPROM等之间的通信。

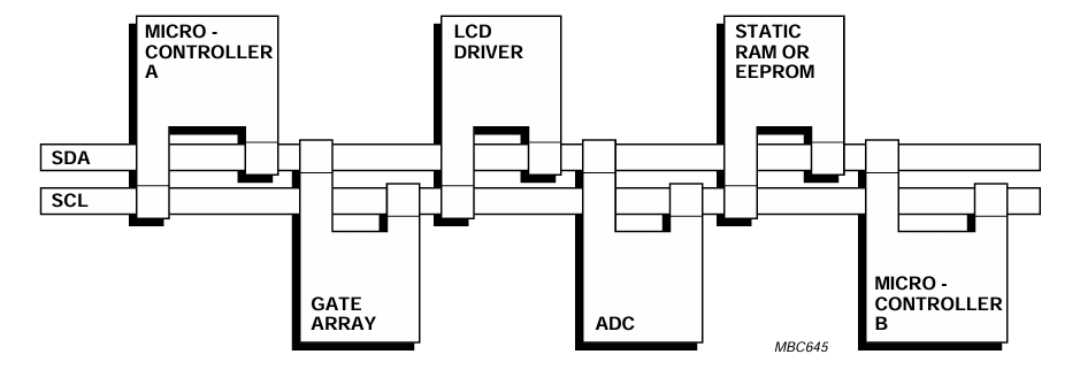

I2C总线支持任何IC生产过程（NMOS、CMOS、双极性）。两线串行数据（SDA）和串行时钟（SCL）线存在连接到总线的器件间传递信息。每个器件都有唯一的地址识别（无论是微控制器、LCD驱动器、存储器或者键盘接口），而且都可以作为一个发送器或接收器（由器件的功能决定）。
2. I2C速率
| 模式名称 | 缩写 | 最大速率 | 方向/ACK | 典型上拉电阻 | 总线电容 | 常用场景 |
| 标准模式 | Sm | 100 kbps | 双向 / 有 ACK | 10kΩ | <400pF | EEPROM、RTC、普通传感器 |
| 快速模式 | Fm | 400 kbps | 双向 / 有 ACK | 4.7kΩ~10kΩ | <400pF | 陀螺仪、触摸屏、音频Codec |
| 快速增强模式 | Fm+ | 1 Mbps | 双向 / 有 ACK | 1kΩ~2.2kΩ | <550pF | 短距离高速外设、板间通信 |
| 高速模式 | Hs | 3.4 Mbps | 双向 / 有 ACK | 需主动上拉 | <100pF | 图像传感器、高速ADC |
| 超高速模式 | UFm | 5 Mbps | 单向写 / 无 ACK | 无严格要求 | 短走线 | 显示屏、LED 驱动 |
3. I2C电气特性
I2C使用开漏 (Open-Drain) 或开集 (Open-Collector) 输出，并在同一条线路上配合输入缓冲器，这使得单条数据线可以实现双向数据流。
3.1. 开漏输出实现全双工通信

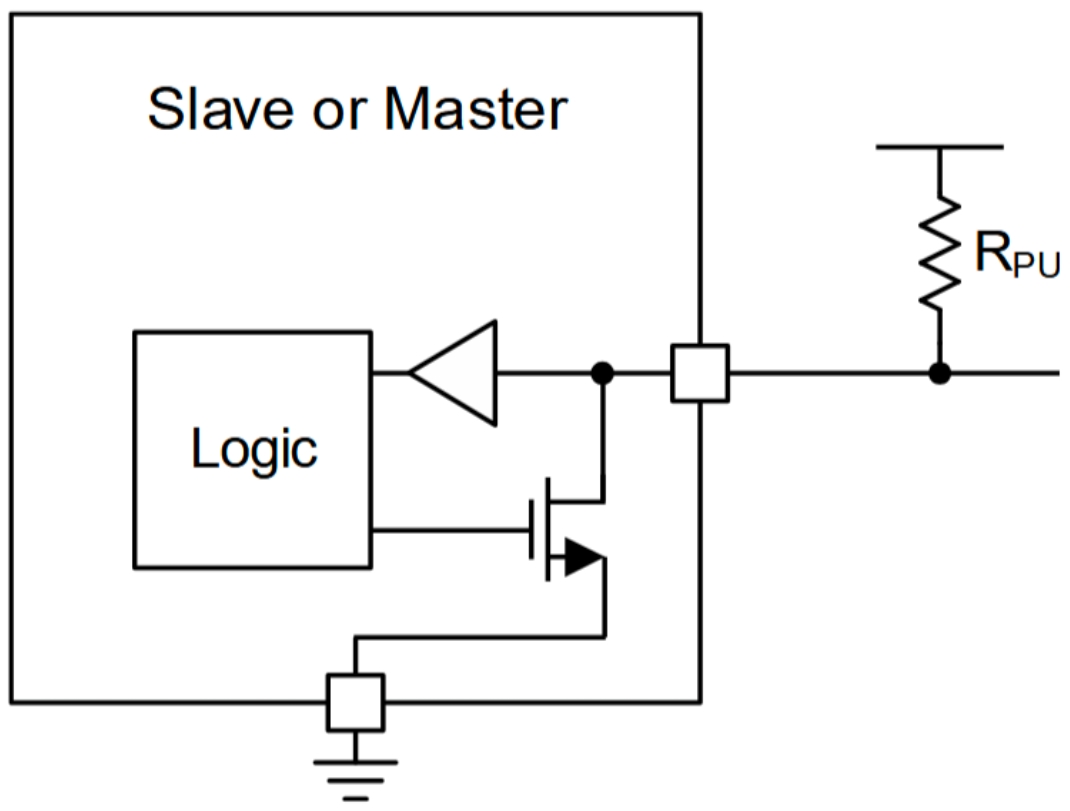

“开漏”是指一种输出结构，它既可以将总线拉低到特定电压（通常为接地），也可以“释放”总线让其通过上拉电阻（Rpu）被拉高。
-
总线被释放时：由上拉电阻负责将总线电压拉升至电源轨（VCC）。
-
安全机制：由于没有设备可以强制将线路驱动为高电平（只能被电阻拉高），因此总线永远不会出现“短路”通信故障（即一个设备试图发送高电平，而另一个发送低电平，导致电源对地短路）。
-
多主机仲裁： 规定，如果多主机环境中的某个主机试图发送高电平，但检测到线路为低电平（被另一个设备拉低），它必须停止通信，因为此时总线正被占用。这种灵活性是推挽（Push-pull）接口所不具备的。

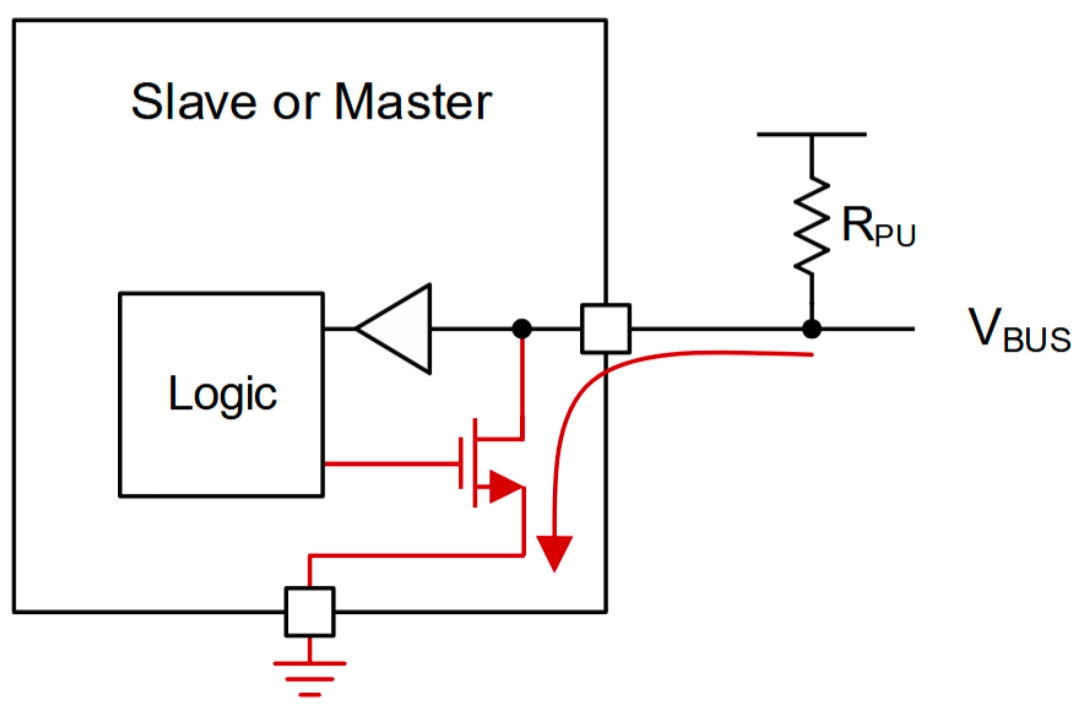

设备通过激活下拉 FET 来将总线接地（拉低），或通过关闭 FET 呈现高阻态（释放总线），让上拉电阻将电压抬高。没有任何设备可以主动将总线保持在高电平，这是实现双向通信的关键。
2. 当主机或从机希望传输“高电平”时，它只能通过关闭下拉 FET 来释放总线。此时总线处于浮空状态，上拉电阻会将电压拉至电源轨，这被解释为高电平。

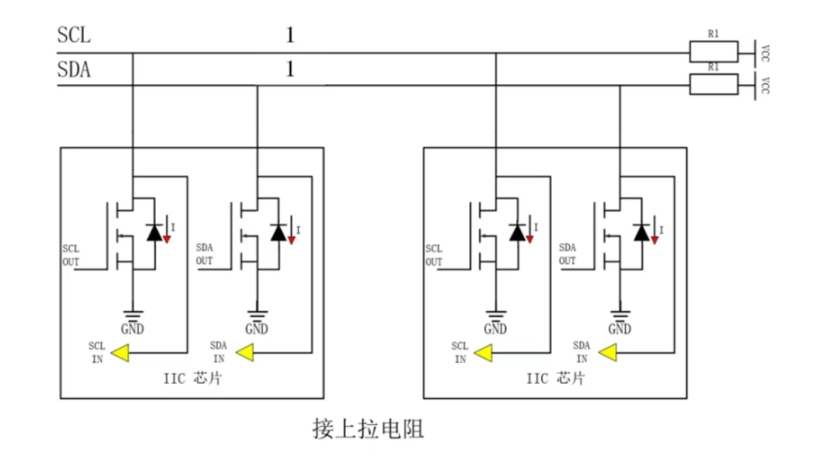

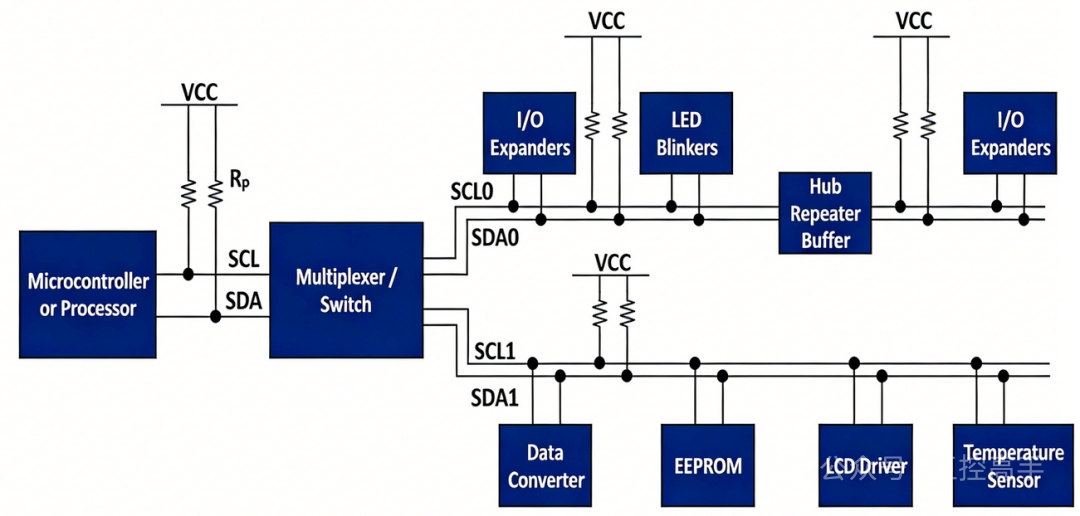

3.2. I2C上拉电阻
I2C总线接上拉电阻主要原因如下：
- 实现信号的稳定：I2C 协议采用开漏输出（Open Drain）的方式。在这种方式下，器件输出低电平时有效，输出高电平时是高阻态。接上拉电阻可以将处于高阻态的线路拉至高电平，从而保证在没有设备驱动线路为低电平时，线路能够保持稳定的高电平状态。
- 增强驱动能力：当多个设备连接到 I2C总线上时，总线的负载会增加。上拉电阻能够提供一定的电流驱动能力，确保信号在总线上的有效传输，避免因负载过重导致信号失真或不稳定。
- 保证空闲状态：在I2C总线空闲时，即没有设备进行通信时上拉电阻可以将 SDA和 SCL 线保持在高电平，为下–次通信做好准备。
- 提高干扰能力：合适的上拉电阻可以提高总线的抗干扰性能，减少外部噪声对信号的影响，增强系统的可靠性。上拉电阻越大，波形上升沿会变缓，一定程度会影响IIC的时序，可能会出现误码。上拉电阻也不能太小,如果太小了，当IIC引脚输出低电平时，灌进芯片IIC引脚的电流会变大，可能会使IIC信号线的低电平变大，同时I0口电流过大还可能烧坏芯片。
4. I2C 数据传输方式
I2C 是半双工、同步、串行通信总线，仅两根线：
- SCL：时钟线（主设备输出时钟）
- SDA：数据线（双向收发，开漏输出、上拉电阻）
1. 核心传输基础
- 总线架构：一主多从 / 多主多从
- 电平逻辑：
总线空闲：SCL、SDA 均为高电平
数据采样：SCL 高电平期间，SDA 保持稳定
数据切换：SCL 低电平期间，SDA 允许电平翻转
2. 传输单位：以 1 Byte（8bit） 为单位，高位先行（MSB 先传），每1字节后跟1位应答位(ACK/NACK)
5. I2C协议
I2C通信由 空闲状态、起始条件、地址位、读写标志位、应答位、数据位、停止条件 组成。

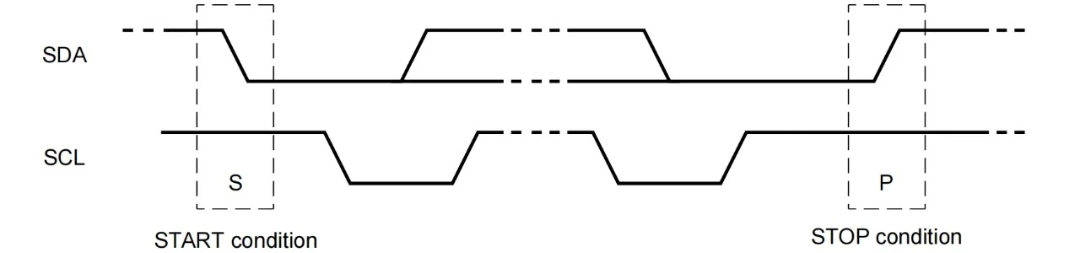

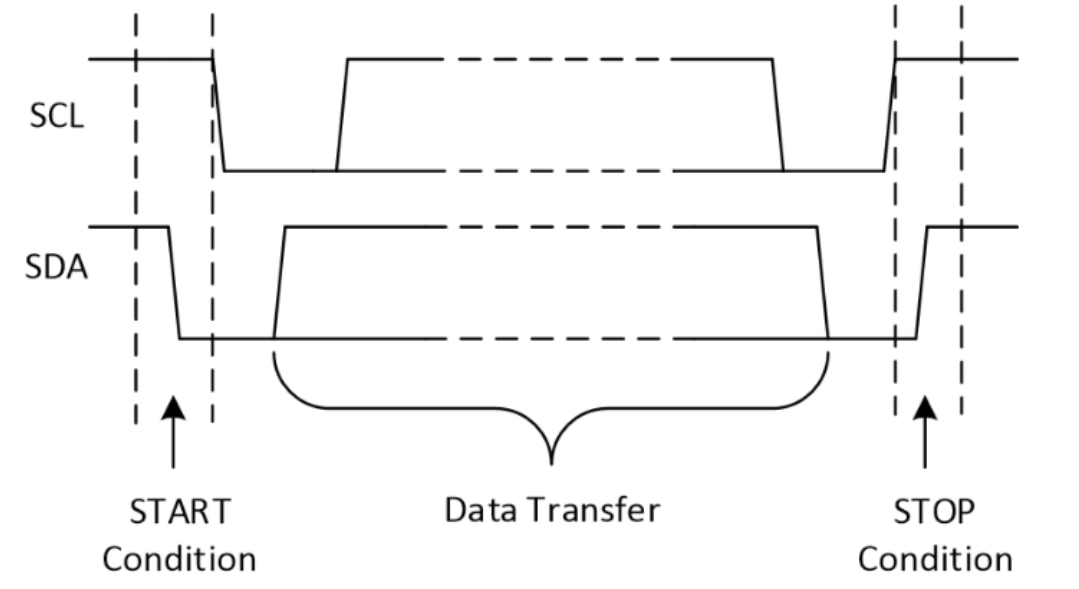

- 当总线上有传输需求时，主设备需要产生一个起始条件——SCL为高电平时，SDA由高电平变为低电平（下降沿），标志传输开始。在START条件之后，总线被视为繁忙。
- 当所有数据都传输完成时，主设备需要产生一个停止条件——SCL为高电平时，SDA由低电平变为高电平（上升沿），标志传输结束。在STOP条件之后，总线被视为空闲。

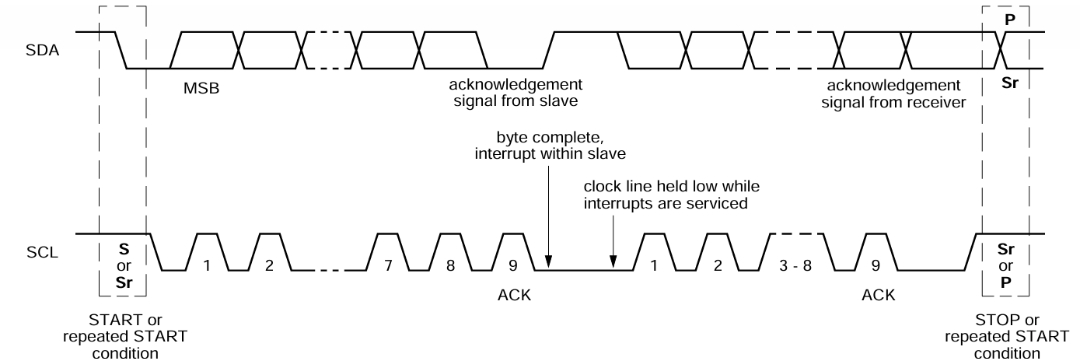

2. 应答信号：
- 接收数据的 IC 在接收到 8bit 数据后，向发送数据的 IC 发出特定的低电平脉冲，表示已收到数据。 CPU 向受控单元发出一个信号后，等待受控单元发出一个应答信号， CPU 接收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，由判断为受控单元出现故障。这些信号中，起始信号是必需的，结束信号和应答信号， 都可以不要。

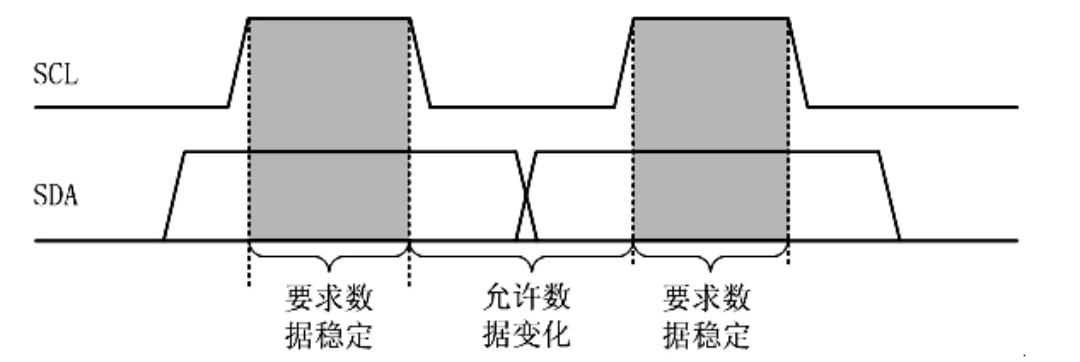

3. 数据有效性
- I2C总线是单工，因此同一时刻数据只有一个流向，因此采样有效时钟也是单一的，是在SCL时钟的高电平采样数据。
- I2C总线上SDA数据在SCL时钟低电平是可以发生变化，但是在时钟高电平时必须稳定，以便主从设备根据时钟采样数据。
4. 数据空闲
- 在起始条件产生后，总线处于忙状态，由本次数据传输的主从设备独占，其他I2C器件无法访问总线;而在停止条件产生后，本次数据传输的主从设备将释放总线，总线再次处于空闲状态。

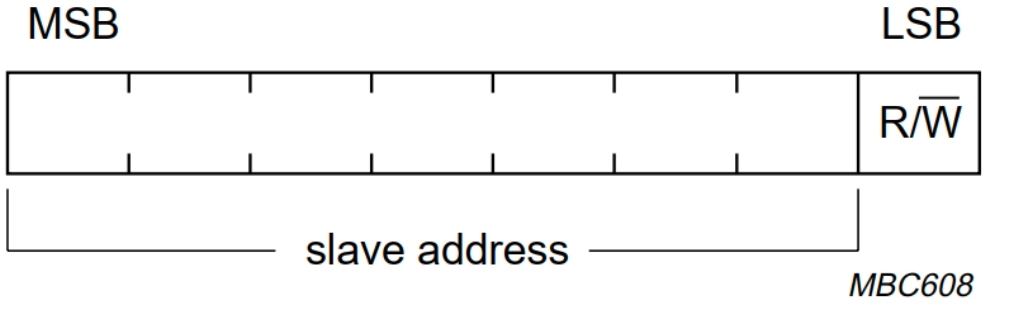

5. I2C地址
- I2C 的读写地址，本质是 7位设备地址 + 1位读写控制位 组合成的 8位字节，在地址及数据方式上，I2C 设备地址支持 7 位或 10 位，其中 7 位地址应用更广泛；
- 读数据（R，从机→主机）时，主机会释放对 SDA 信号线的控制，由从机控制 SDA，主机接收信号；
- 写数据（W，主机→从机）时，SDA 由主机控制，从机接收信号。
6. I2C电气参数
6.1. 通用类电气参数
| 参数名称 | 参数值 | 备注 |
| 总线输出结构 | 开漏/开集输出 | 需外接上拉电阻 |
| 低电平输入电压最大值（VIL(max)） | 0.3×VDD | 取0.3×VDD与1.5V中较大值 |
| 高电平输入电压最小值（VIH(min)） | 0.7×VDD | 取0.7×VDD与3.0V中较小值 |
| 低电平输出电压最大值（VOL(max)） | 0.4V | – |
| 引脚漏电流 | ±10μA | – |
| 总线电平逻辑 | 0V代表低电平，VDD代表高电平 | – |

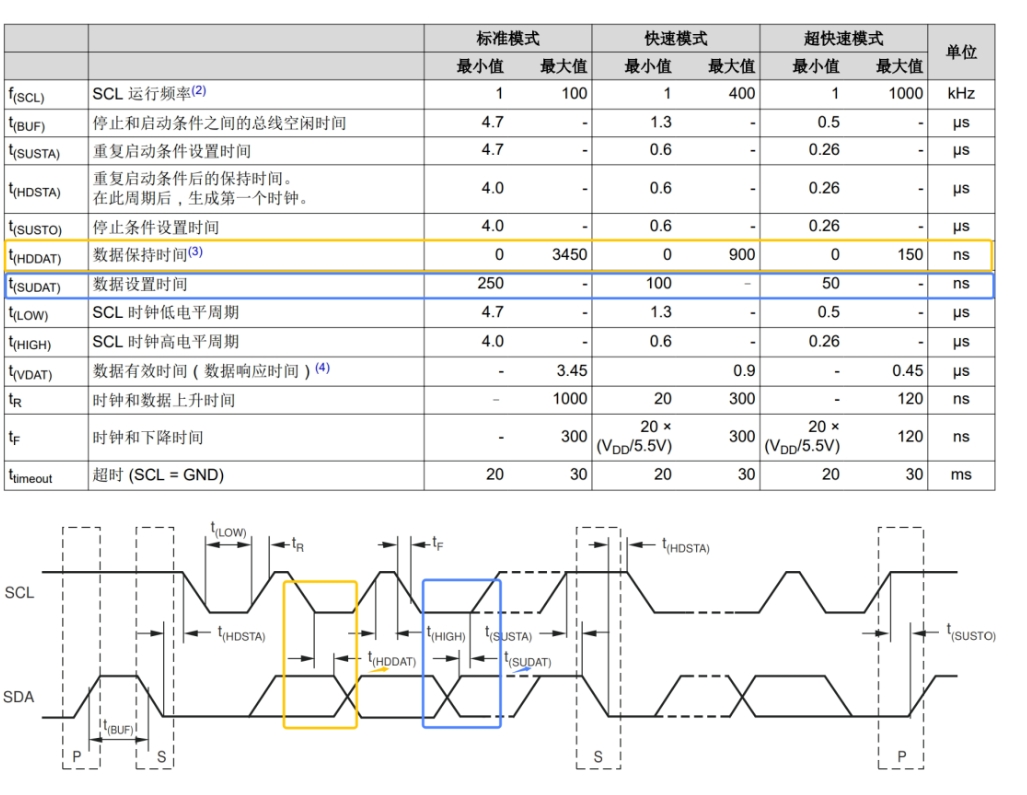

6.2. 各速率模式时序电气参数
| 参数类型 | 参数符号 | 标准模式（Sm）100kbps | 快速模式（Fm）400kbps | 快速增强模式（Fm+）1Mbps | 高速模式（Hs）3.4Mbps | 超快速模式（UFm）5Mbps |
| 时钟频率 | fSCL(max) | 100kHz | 400kHz | 1MHz | 3.4MHz | 5MHz |
| 最大总线电容 | Cb(max) | 400pF | 400pF | 550pF | 100-400pF | 100pF |
| 上升时间 | tr(max) | 1000ns | 300ns | 120ns | 40-80ns | 20ns |
| 下降时间 | tf(max) | 300ns | 300ns | 300ns | 40-80ns | 20ns |
| 低电平驱动电流 | IOL(min) | 3mA | 3mA | 20mA | 3mA/30mA | 20mA |
| 时钟低电平时间 | tLOW | ≥4.7μs | ≥1.3μs | ≥0.5μs | ≥160ns | – |
| 时钟高电平时间 | tHIGH | ≥4.0μs | ≥0.6μs | ≥0.26μs | ≥60ns | – |
| 数据建立时间 | tSU;DAT | ≥250ns | ≥100ns | ≥50ns | ≥10ns | – |
| 数据保持时间 | tHD;DAT | ≥0ns | ≥0ns | ≥0ns | ≥10ns | – |
| 起始位建立时间 | tSU;STA | ≥4.7μs | ≥0.6μs | ≥0.26μs | ≥160ns | – |
| 停止位建立时间 | tSU;STO | ≥4.0μs | ≥0.6μs | ≥0.26μs | ≥160ns | – |
| 模式特性 | – | 双向通信、支持时钟拉伸 | 双向通信、支持时钟拉伸 | 双向通信、支持时钟拉伸 | 双向通信、需专用上拉 | 单向通信、无ACK、无时钟拉伸 |
6.3. 上拉电阻参考选型
| 工作电压 | 标准模式/快速模式 | 快速增强模式 | 高速模式 |
| 5V | 4.7kΩ | 1-2kΩ | 专用电流源上拉 |
| 3.3V | 2.4kΩ | 1-1.5kΩ | 专用电流源上拉 |
7. 常见I2C问题排查
常见波形不良现象：
- 上升沿过慢：上拉过大、走线太长、电容超标
- 波形过冲/振铃：无限流、走线串扰、缺少RC滤波
- 高低电平畸形：电源噪声、地弹、PWM/开关电源串扰
- 低电平抬升：上拉过小、灌电流不足、IO驱动能力弱
| 现象 | 根因 | 解决措施 |
| 全NACK无应答 | 上拉缺失、从机未上电、地址错误、接线反接 | 补配上拉、核对7/10位地址、检查供电 |
| 低速正常、高速不通 | 上升沿过慢、总线电容超标、时序不满足 | 减小上拉电阻、缩短走线、降速或优化时序 |
| 偶发断连、随机丢包 | 电源纹波、地弹、串扰、走线分支过长 | SDA/SCL远离大功率走线、单点共地 |
| 长时间运行卡死 | SDA死锁拉低、未发停止位、时钟拉伸未处理 | 增加9个SCL时钟总线复位、软件容错 |
| 波形过冲振铃 | 阻抗不匹配、无阻尼、布线串扰 | 增加小RC滤波、缩短高速I2C走线 |
8. 示波器快速测试指导
1. 通道配置
- CH1：SCL，CH2：SDA，耦合方式：DC耦合；
- 带宽限制：20MHz（滤除高频干扰）
- 探头：×10 倍率统一校准
2. 触发设置
- 触发源：SCL/SDA；
- 触发类型：边沿触发/协议解码触发；
- 抓取起始位：SCL 高电平、SDA 下降沿触发；
3. 解码开启
- 协议解码：选择 I2C；
- 自动解析：地址、读写位、数据、ACK/NACK；
- 直接一键读出：tr、tf、建立/保持时间；
4. 关键测量项一键勾选
- 上升时间、下降时间、周期、高电平宽度、低电平宽度
