储能系统——03 储能系统架构分析

储能系统架构详解（一次系统+控制系统+控制策略）

本文基于储能系统架构课件整理，覆盖储能系统概述、一次系统架构、控制系统架构、控制策略四大核心模块，适合储能从业者、电气工程师学习参考。

01 储能系统概述

1.1 储能电站整体组成

储能电站主要分为四大功能区域，各区域分工明确：

1.2 核心子系统说明

1.3 核心设备定义

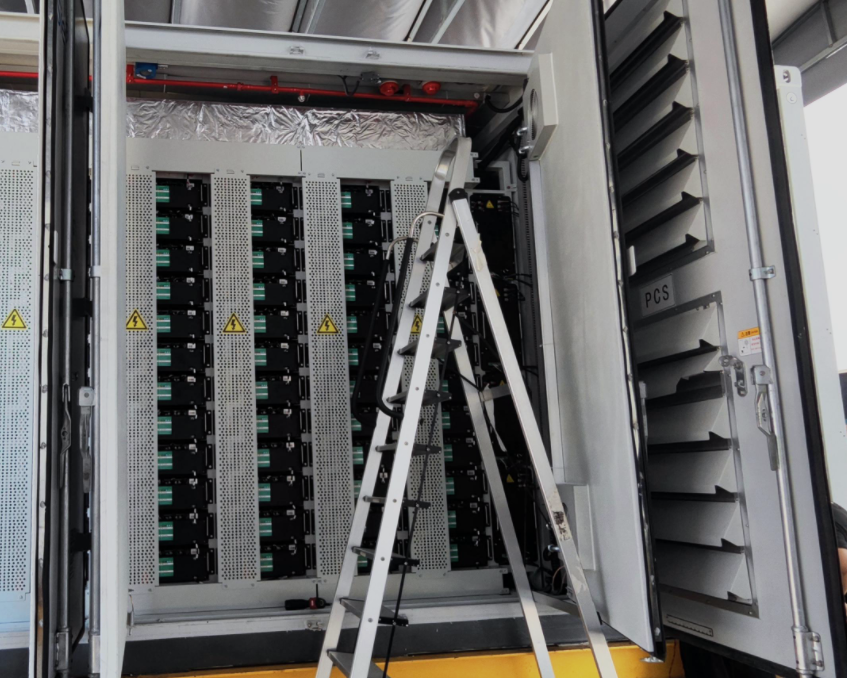

• PCS（储能变流器）：实现直流与交流电双向转换，控制充放电功率。

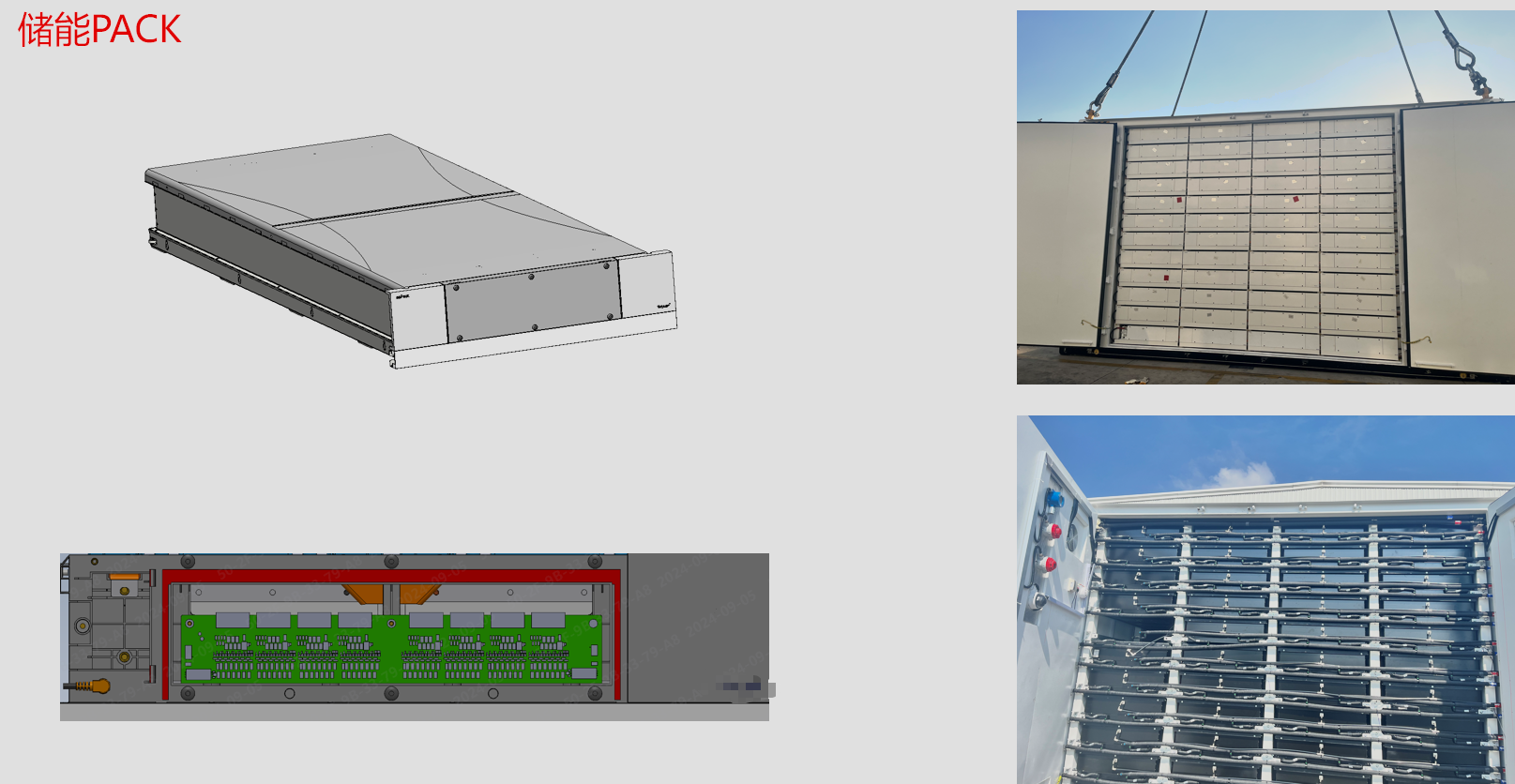

• 电池PACK：由电芯串并联组成的电池模组，是储能核心载体。

  ---

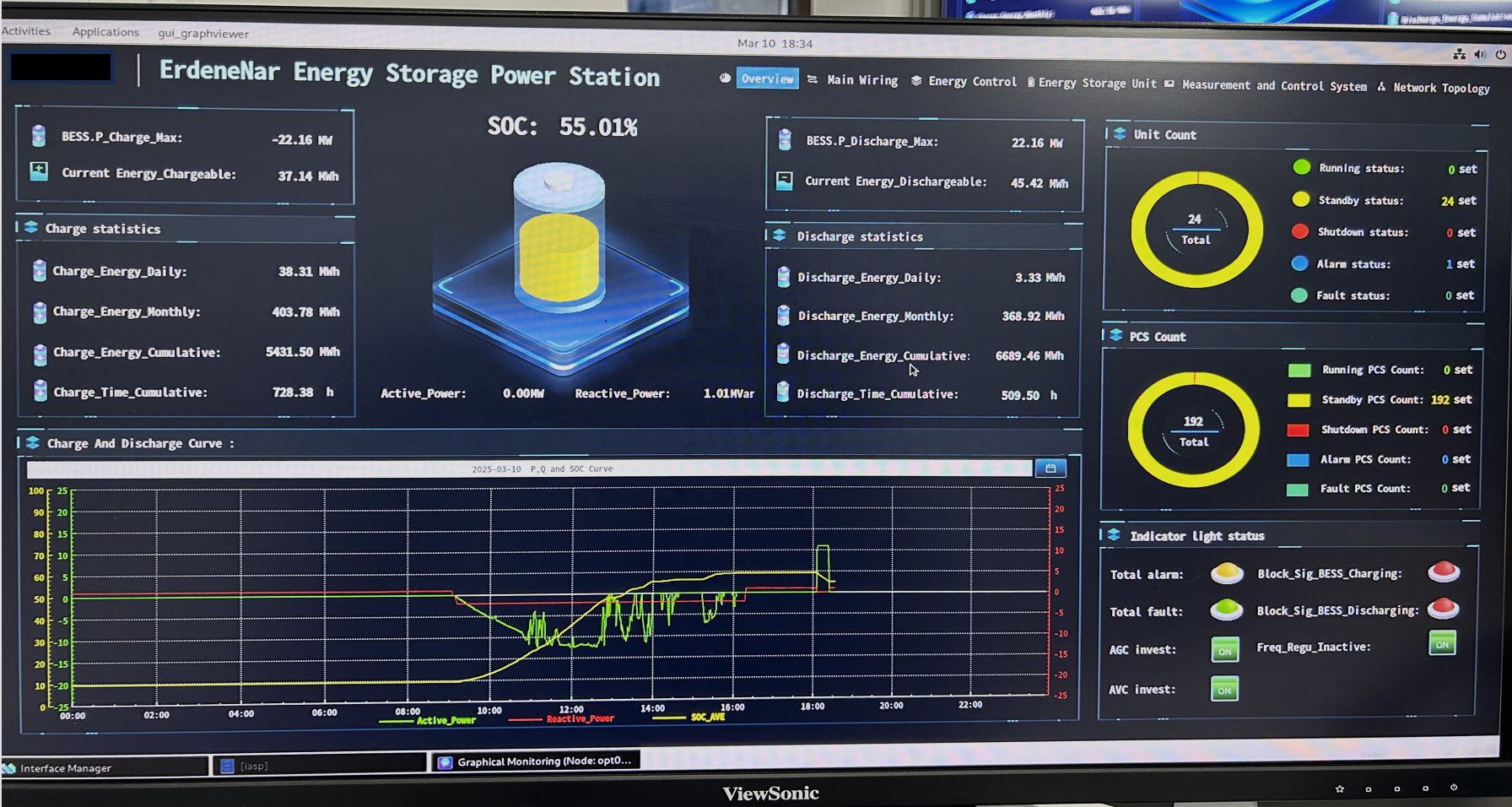

  1.4 储能电站（BESS）能量管理系统（EMS）的实时监控界面解读

这是一张储能电站（BESS）能量管理系统（EMS）的实时监控界面，用于ErdeneNar储能电站的运行状态监测与数据管理。下面为你详细拆解界面信息：

一. 核心概览区（顶部中央）

• SOC（电池荷电状态）：55.01%，代表当前电池组剩余电量比例。
• 实时功率：
  • 有功功率（Active_Power）：0.00MW → 电站当前无充电/放电动作
  • 无功功率（Reactive_Power）：1.01Mvar → 仅参与电网无功调节
• 最大充放电能力：
  • 最大充电功率：-22.16MW（负号代表充电方向），可充能量：37.14 MWh
  • 最大放电功率：22.16MW，可放能量：45.42 MWh

二. 充放电统计区（左右两侧）

• 充电统计（Charge statistics）：
  • 日充电量：38.31 MWh
  • 月充电量：403.78 MWh
  • 累计充电量：5431.50 MWh
  • 累计充电时长：728.38 h
• 放电统计（Discharge statistics）：
  • 日放电量：3.83 MWh
  • 月放电量：368.92 MWh
  • 累计放电量：6689.46 MWh
  • 累计放电时长：509.50 h

三. 设备状态区（右侧）

• 储能单元（Unit Count）：
  • 运行：0 组
  • 备用：24 组（全部单元处于待机状态）
  • 告警：1 组
  • 停机/故障：0 组
• 功率转换系统（PCS Count）：
  • 运行：0 台
  • 备用：192 台（全部PCS处于待机状态）
  • 停机/告警/故障：0 台
• 告警与控制状态：
  • 存在充电、放电相关告警（指示灯为红色）
  • AGC（自动发电控制）/AVC（自动电压控制）均已投入（ON），但AGC当前频率调节功能未激活

四. 趋势曲线区（底部）

• 展示 2025-03-10 的运行曲线：
  • 绿色：有功功率（Active_Power）
  • 红色：无功功率（Reactive_Power）
  • 黄色：SOC（电池荷电状态）
• 曲线特征：白天SOC先降后升，有功功率午后波动，说明电站当日执行了充放电调度；当前时刻有功功率归零，仅维持无功输出。

五. 功能菜单（顶部）
界面包含 Overview（总览）、Main Wiring（主接线）、Energy Control（能量控制）、Energy Storage Unit（储能单元）、Measurement and Control System（测控系统）、Network Topology（网络拓扑） 等模块，是典型的储能EMS全功能管理入口。

六. 总结
这张图完整呈现了ErdeneNar储能电站的实时运行状态：当前电站处于待机状态，仅提供无功支撑；通过充放电统计、设备状态和趋势曲线，运维人员可全面掌握电站健康度、能量利用情况与历史运行轨迹，是储能电站日常运维与调度决策的核心可视化工具。

1.5 继保室二次设备

通常有变电站的控保设备，通讯设备，储能协调控制柜。

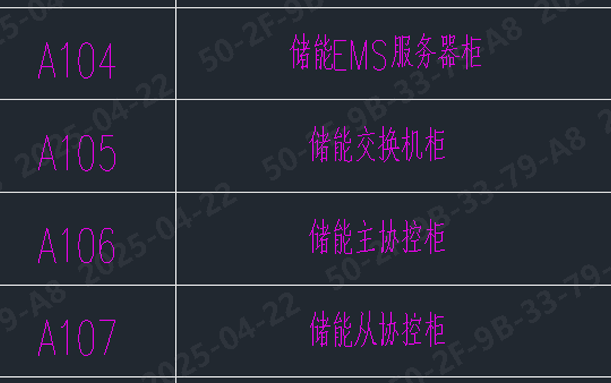

🔌 储能电站二次系统核心机柜介绍
这四个机柜是储能电站能量管理与控制层的核心设备，共同构成了电站的“大脑+神经网络+执行层”，下面逐一解析：

🔍 系统层级关系
这四个机柜共同支撑了储能电站的三层控制架构：

这种主从协控+EMS的架构，既保证了控制的实时性与可靠性，又能实现电站级的能量优化与电网友好交互。

1.6 整体布局

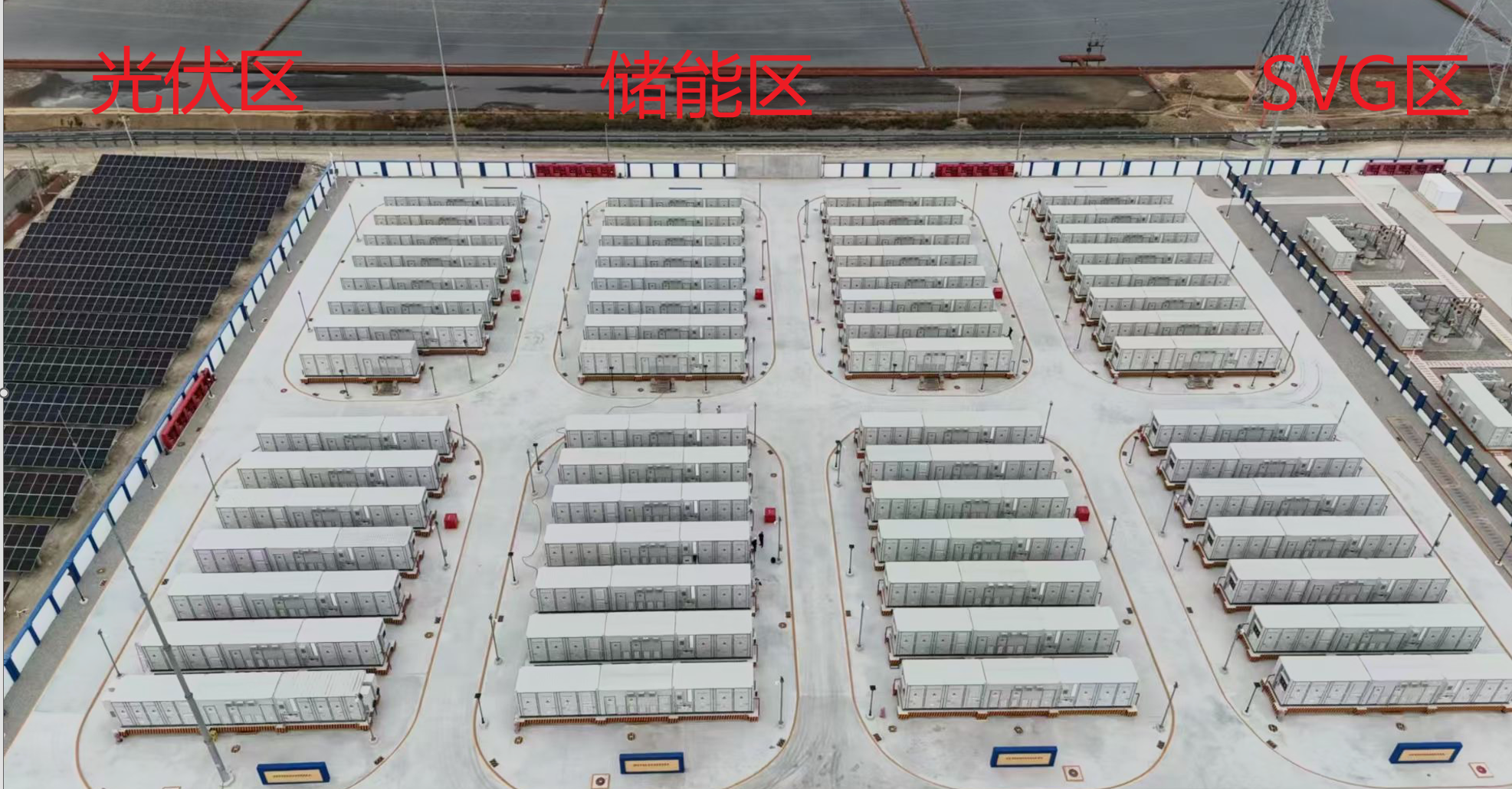

一、多个储能机组按规律排布。
“全时域多元调频储能”项目，项目配置 244MW / 488MWh 锂电池储能系统+4MW/30s超级电容储能系统，提供现货交易及调频调峰等辅助服务。超级电容（EDLC)与锂离子(LFP)电池相结合，发挥超级电容寿命长、功率密度高、响应速度快的优势，同时解决了锂离子电池频繁参与调频导电池寿命急速衰减的问题。

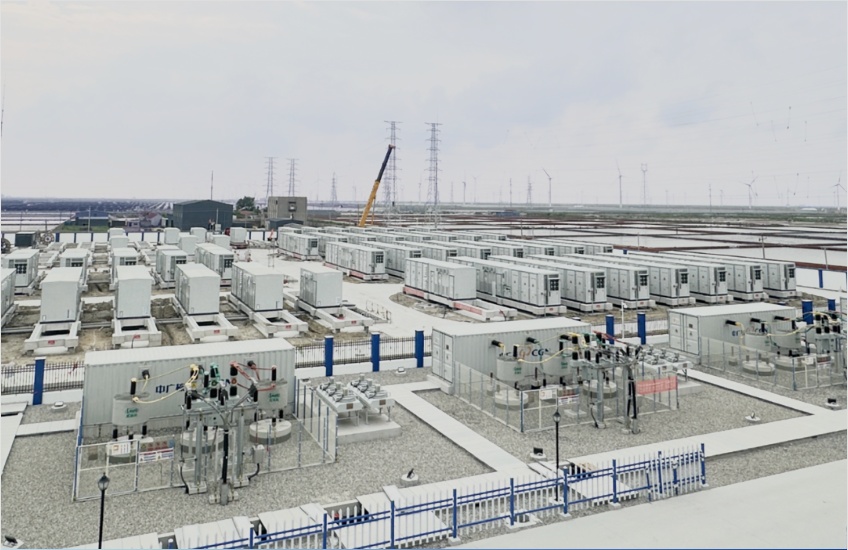

储能项目现场布置示例：59个储能单元+1个调频储能集装箱

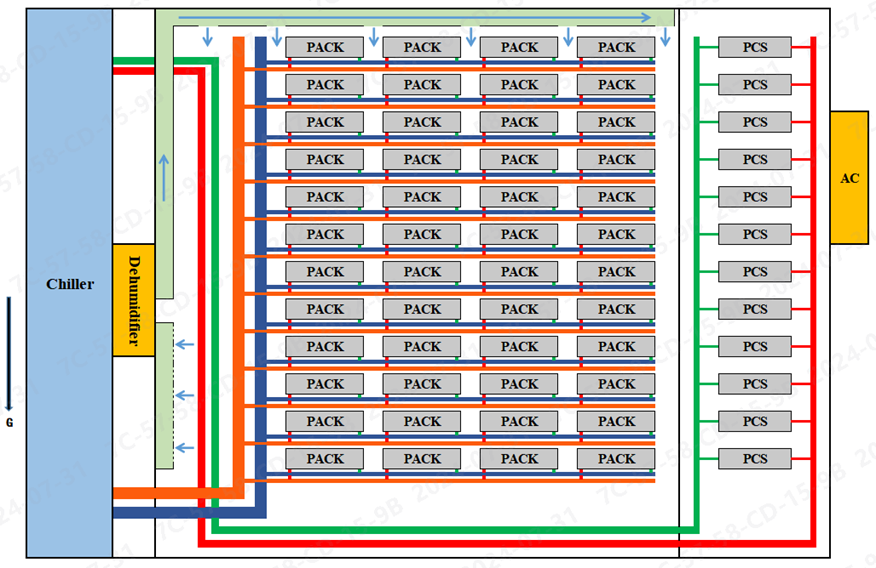

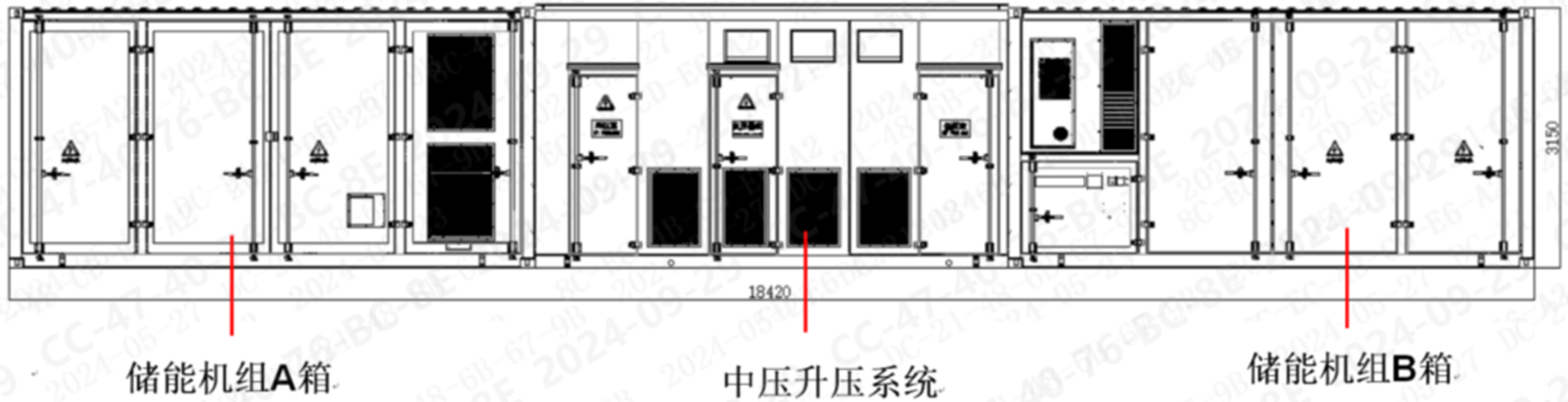

储能装置为户外集装箱结构，由变压器、集装箱（电池Pack、PCS、消防系统、机组控制柜、空调、水冷系统）组成。

02 储能一次系统架构

2.1 电池层级组成（最小单元→系统）

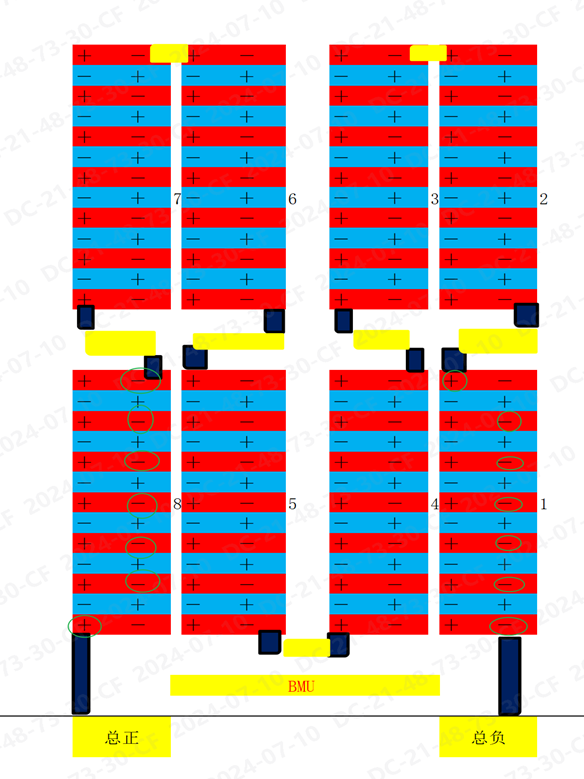

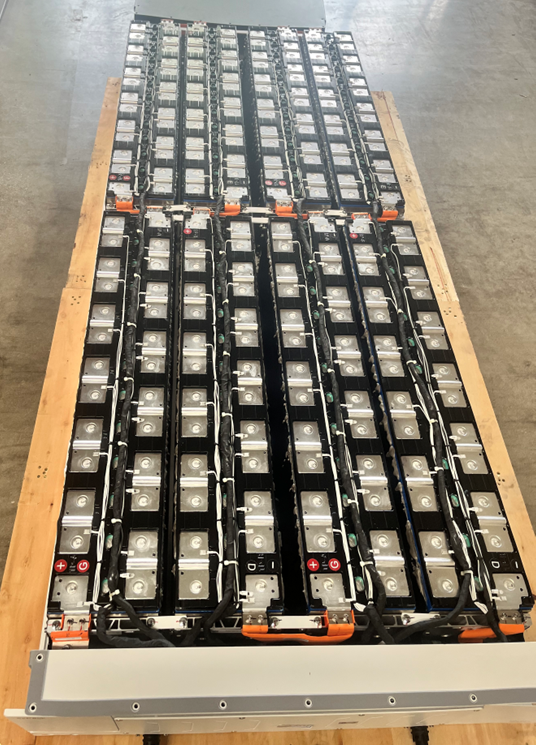

电芯逐级串并联，形成稳定的储能单元，层级关系：
电芯 → PACK → 簇 → 储能单元 → 储能电站

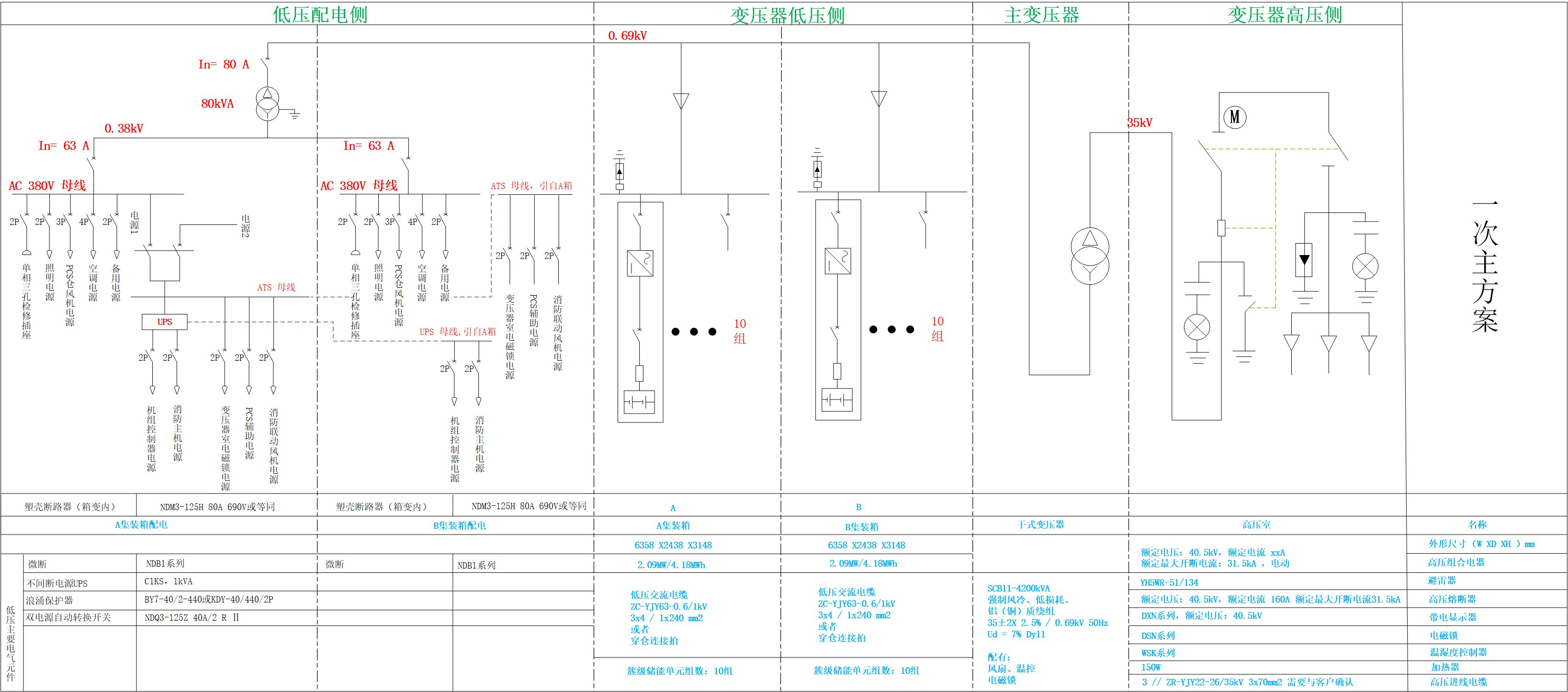

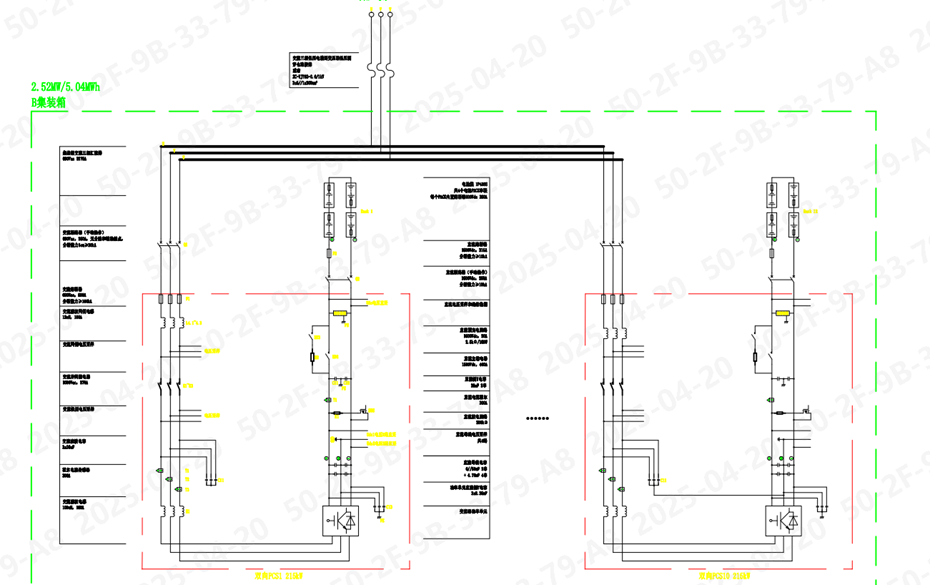

2.2 2.52MW/5.04MWh储能B集装箱的电气一次原理图说明：

🔋 这是一张2.52MW/5.04MWh储能B集装箱的电气一次原理图，它是储能电站的核心功率单元，下面为你详细拆解：

• 额定功率：2.52MW
• 额定容量：5.04MWh
• 类型：B舱储能集装箱，是储能电站的模块化标准单元，集成了功率转换、电池簇及辅助系统。

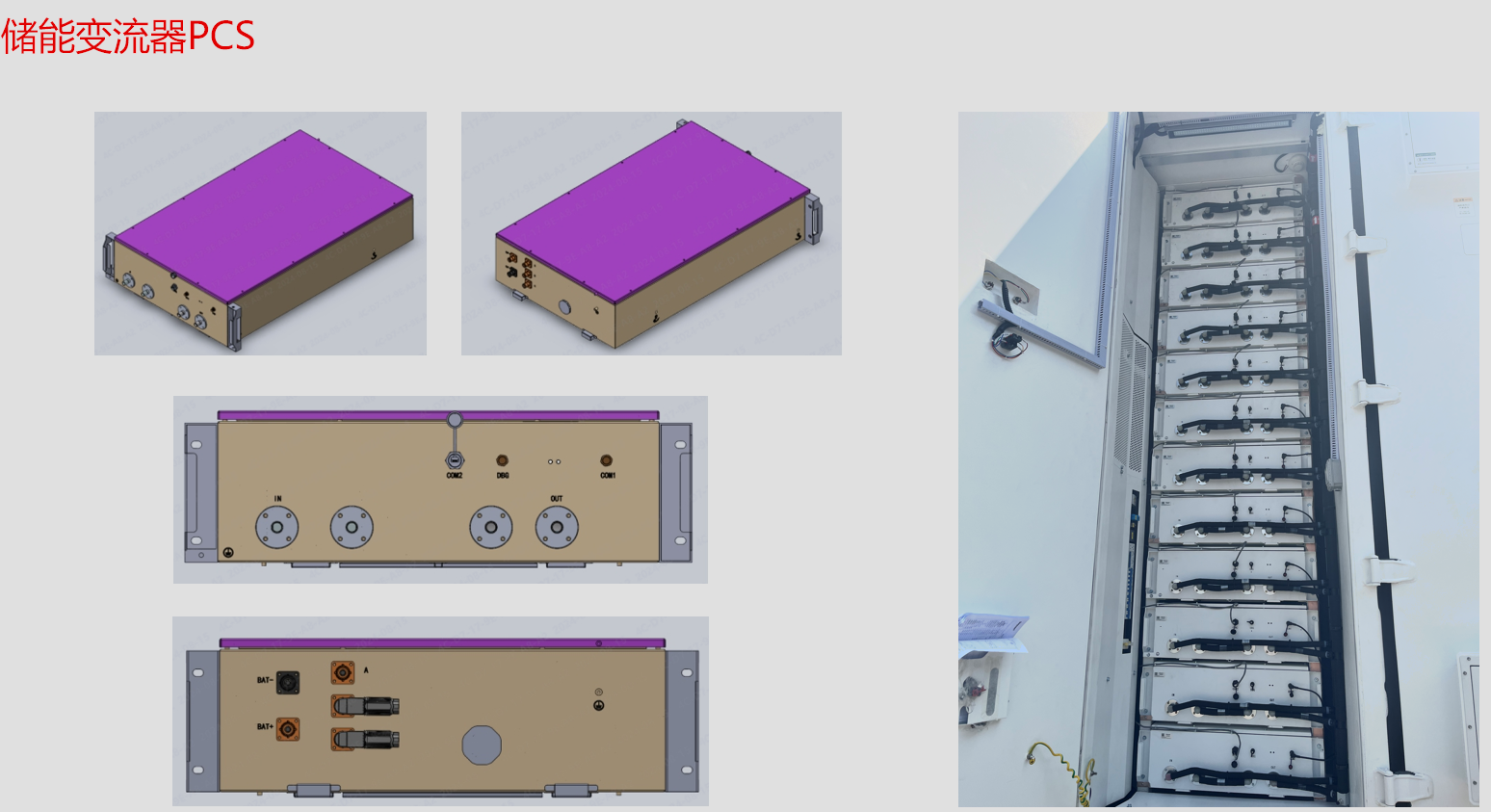

• 单台PCS功率：215kW（图中标注“双向PCS1 215kW”，推测共12台并联，215kW×12≈2.52MW，构成集装箱总功率）
• 核心功能：实现交直流双向转换，同时支持电网无功调节：
  • 充电模式：电网交流电 → 直流电 → 存储进电池组
  • 放电模式：电池直流电 → 交流电 → 回送电网
  • 电网支撑：可输出/吸收无功功率，参与电网电压调节（对应前序EMS界面的Reactive_Power数据）
• 单台PCS一次回路（红框内）：
• 并网开关：实现PCS与母线的电气隔离与投切控制
• 隔离变压器：提供电气隔离，抑制谐波干扰，提升系统安全性
• 滤波电抗器：平滑输出电流，降低谐波畸变，满足电网并网标准
• 双向逆变器（IGBT模块）：核心功率转换器件，完成AC/DC双向变换
• 保护/测量组件：电流互感器（CT）、电压互感器（PT）、避雷器、接地开关等，用于故障保护与状态监测

• 并联组网：多台PCS（图中可见PCS1、PCS10，中间省略号代表多台）并联接入集装箱交流母线，形成2.52MW的总功率集群
• 并网链路：集装箱母线最终连接至上级35kV/0.69kV升压变压器的低压侧，经升压后接入电网（图顶部可见变压器符号及35kV相关标注）
• 冗余设计：多PCS并联支持N-1冗余，单台故障时不影响整体运行，提升系统可靠性

• 支路级保护：每个PCS支路配置过流、过压、短路、接地等保护，以及避雷器用于浪涌防护
• 数据采集：CT/PT采集电流、电压信号，上传至EMS/协控系统，实现功率计量与状态监控（对应前序EMS界面的实时运行数据）
• 安全接地：配置接地开关，保障检修时的人员安全

总结
这张图完整呈现了储能集装箱的交流侧一次电气拓扑：以多台215kW双向PCS为核心，通过并联组网实现2.52MW总功率，配套隔离、滤波、保护与测量设备，是储能电站实现“充放电调度+电网支撑”功能的核心硬件基础。

📋 储能B集装箱关键元件及技术参数表

💡 补充说明

• 表格中部分参数（如电抗器电感量、互感器变比）为行业典型值，实际工程需以图纸标注及设备铭牌为准。
• 12台215kW PCS并联是基于总功率2.52MW的推算，具体数量以项目实际配置为准。
• 所有元件均需满足储能并网标准（如GB/T 36276、GB/T 14549等），保障电站安全稳定运行。

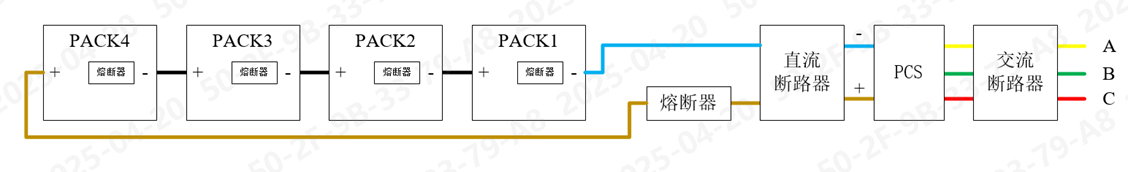

2.2 单簇一次接线

单簇标准配置：
4个PACK + 熔断器 + 直流断路器 + PCS + 交流断路器
实现直流侧保护、交直流转换、交流侧保护。

2.3 5MW/10MWh储能单元

• 容量规格：5MW功率 / 10MWh电量；
• 由多簇电池系统并联集成，是电站标准部署单元。

2.4 集电线路连接方式

• 各储能机组采用手拉手串联接线；
• 每条集电线路带载：5个5MW/10MWh储能单元。

–

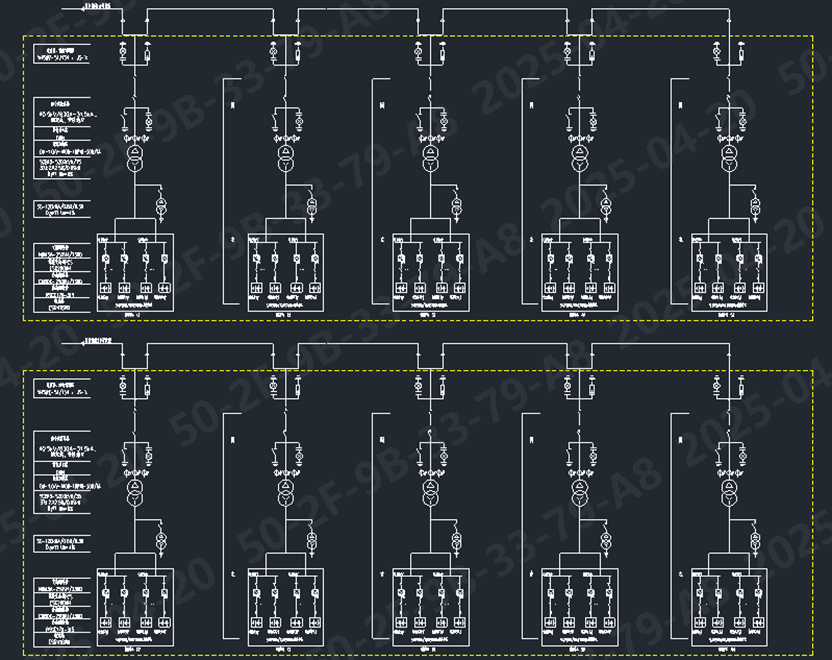

🔌 这是一张大容量储能电站的高压侧一次主接线图，它展示了多个模块化储能单元（如集装箱/舱）汇集后接入电网的整体拓扑，下面为你详细拆解：

• 电站形态：采用模块化储能单元并联+高压单母线汇流的设计，是典型的大容量集中式储能电站布局。
• 单元数量：共 10个独立储能单元（上下两排各5组，黄色虚线框为单元边界），每个单元是一个完整的“功率转换+升压+保护”模块。
• 电压等级：结合前序B集装箱信息，推测为 35kV（高压并网侧）+ 0.69kV（PCS低压侧） 的典型储能电压配置。

• 模块化扩展：10个单元完全对称，可灵活增减单元数量来调整电站总容量（例如单单元2.52MW，10个即25.2MW），便于分期建设与运维。
• 单母线汇流：高压侧采用单母线接线，结构简洁、投资较低，适合储能电站功率源集中的场景，便于集中调度与保护配合。
• 分级保护：每个单元独立配置高低压保护装置，故障时可隔离单个单元，不影响其他单元运行，大幅提升系统可靠性。
• 测控完备：每条支路配置CT/PT，为EMS、继电保护装置提供实时电流/电压数据，支撑功率计量、故障诊断与远程监控。

• 之前的 2.52MW/5.04MWh B集装箱图纸 是单个储能单元的低压侧详细原理图。
• 这张图是电站级的高压侧主接线图，将多个B集装箱级别的单元汇集后接入电网，是从“集装箱级设备”到“电站级系统”的拓扑升级。

💡 总结
这张图完整呈现了模块化大容量储能电站的一次电气骨架：通过10个独立储能单元并联接入35kV单母线，既实现了电站容量的灵活扩展，又保障了并网运行的安全与高效，是储能电站工程设计的核心可视化成果。

📊 储能电站技术指标推算表（基于10个储能单元）

注：单个储能单元参数沿用前序2.52MW/5.04MWh B集装箱的典型配置，高压母线参数基于总功率推算。

💡 补充说明

2.5 400/800MWh电站主接线

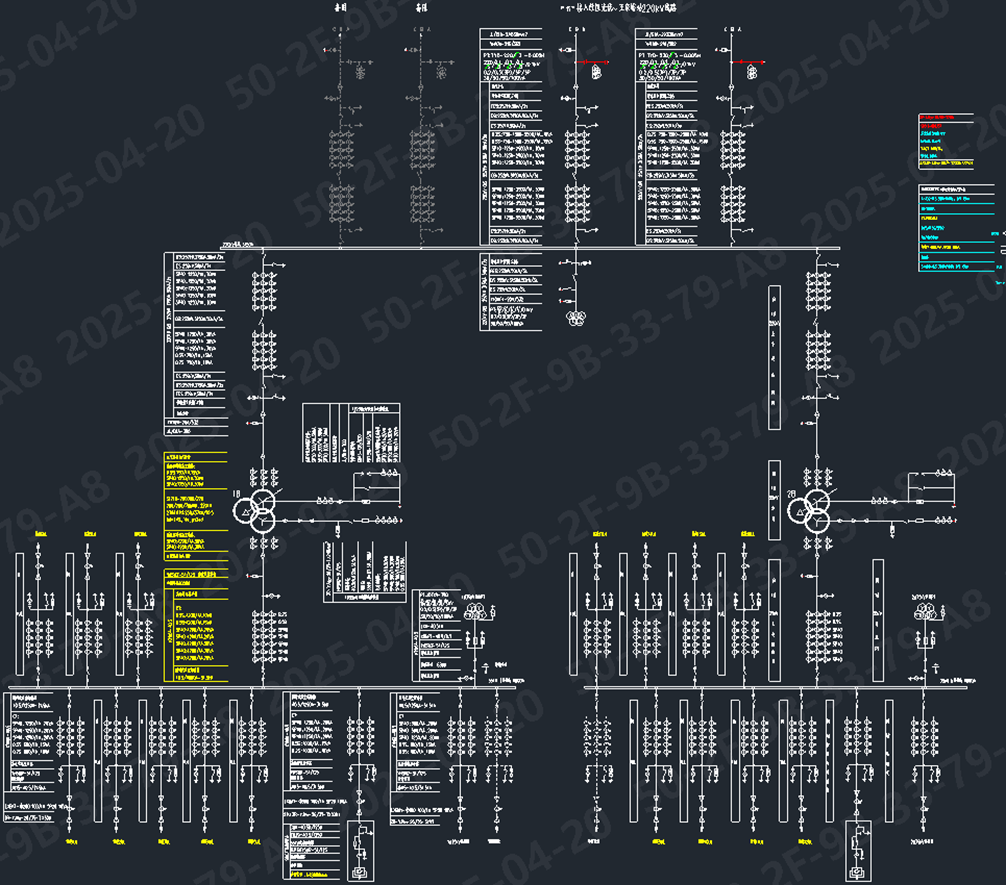

⚡️ 400/800MWh储能电站一次主接线图详解

这是一张大容量共享储能电站的高压级一次主接线图，采用“220kV并网+主变升压+35kV储能集电”的典型拓扑，完美匹配提示中“400MWh近期/800MWh远期”的规模规划，下面为你拆解核心结构：

1. 整体架构与规模

• 电站定位：集中式共享储能电站，近期容量400MWh（对应功率约200MW），远期可扩容至800MWh（对应功率约400MW）。
• 电压层级：220kV（并网侧）→ 35kV（储能集电侧），通过主变实现电压变换与功率传递。
• 核心设计：模块化分期建设，近期先投运一半容量，远期通过扩展集电线路和主变实现翻倍扩容。

2. 220kV高压侧（电网接入层）

3. 主变压器单元（功率变换层）

4. 35kV中压侧（储能汇集层）

5. 设计亮点与价值

• 分期建设友好：近期先投运2台主变+16条集电线路（400MWh），远期仅需扩展集电线路即可翻倍至800MWh，无需重构核心母线，降低初期投资。
• 并网可靠性高：220kV单母线+2台主变的设计，在保障经济性的同时，通过主变冗余提升并网稳定性。
• 储能调度灵活：35kV双母线分段可实现储能单元分区调度，支持不同充放电策略，适配电网调峰、调频等多种需求。

💡 总结

这张图完整呈现了大容量储能电站从“储能集群”到“电网”的电气传输骨架：通过220kV单母线、2台200MVA主变和35kV双母线分段+16条集电线路，既满足了近期400MWh的并网需求，又预留了远期800MWh的平滑扩容能力，是典型的共享储能电站一次系统设计方案。

03 储能控制系统架构

控制系统采用分层分布式设计，保障安全、稳定、高效运行。

3.1 控制层级划分

3.2 控制信号流向

调度指令 → EMS → 协调控制柜 → 单元控制柜 → PCS/BMS → 电池系统

04 储能系统控制策略

4.1 核心控制目标

4.2 典型控制策略

4.3 应用场景策略

• 调频场景：快速响应电网频率偏差，毫秒级功率调节；
• 调峰场景：低谷充电、高峰放电，平抑负荷波动；
• 备用电源：电网故障时短时供电，保障重要负荷。

总结

本文完整梳理了储能电站区域划分、一次系统层级接线、分层控制架构、核心控制策略，是大型集装箱式储能系统的标准设计思路。

• 一次系统：从电芯到电站的逐级集成，接线规范、扩容灵活；
• 控制系统：四层架构，调度-站级-单元-设备协同；
• 控制策略：以安全、寿命、调度为核心，适配多场景应用。
