1. 引言
Logisim 是一款开源的数字电路仿真与设计工具，非常适合用于学习计算机组成原理、数字逻辑等课程。本教程将教你使用 Logisim 设计三种加法器组件：半加器、全加器和 8 位加法器。每种组件的教程都将包含三个核心部分：真值表、逻辑化简和Logisim 原理图实现。通过本教程，你将掌握从逻辑分析到电路实现的全过程。
在原理图部分，将使用Logisim Evolution 3.9.0和Logisim 2.7.1两个版本演示。
2. 半加器（HalfAdder）
2.1 真值表
半加器用于计算两个一位二进制数的和，并产生一个进位。它有两个输入（A 和 B）和两个输出（Sum 和 Carry）。
| 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
2.2 逻辑化简
根据真值表，我们可以写出 Sum 和 Carry 的逻辑表达式：
- Sum = A ⊕ B（异或）
- Carry = A · B（与）
2.3 Logisim 原理图实现
在 Logisim 中实现半加器的步骤如下：
- 将 A 和 B 连接到异或门的两个输入端，异或门的输出端连接到 Sum 引脚。
- 将 A 和 B 连接到与门的两个输入端，与门的输出端连接到 Carry 引脚。

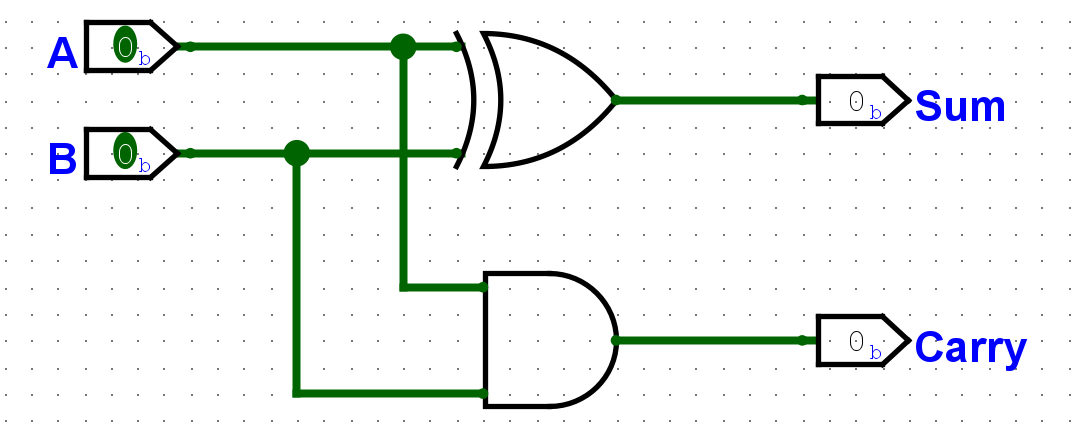

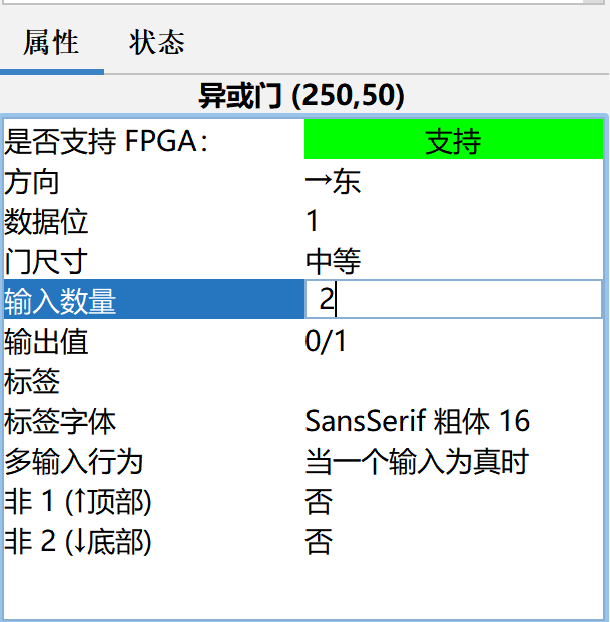

Logisim Evolution：

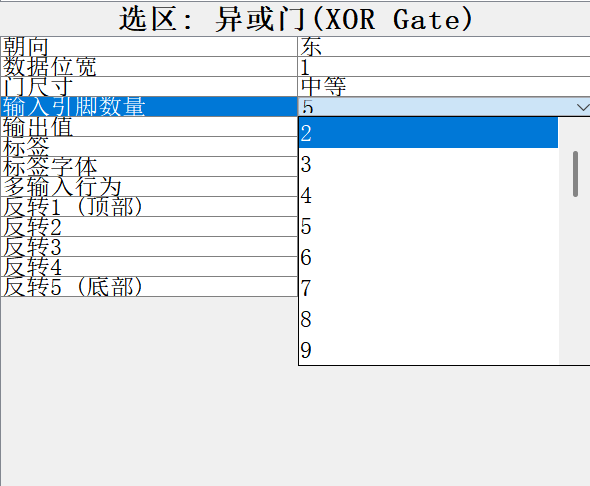

Logisim：
3. 全加器（FullAdder）
3.1 真值表
全加器在计算两个一位二进制数的和时，还会考虑来自低位的进位（Cin）。它有三个输入（A、B、Cin）和两个输出（Sum、Cout）。
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | 1 | 0 |
| 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 0 | 1 |
| 1 | 1 | 0 | 0 | 1 |
| 1 | 1 | 1 | 1 | 1 |
3.2 逻辑化简
根据真值表，我们可以写出 Sum 和 Cout 的逻辑表达式：
- Sum = A ⊕ B ⊕ Cin
- Cout = C1 + C2 = A ⋅ B + ( A ⊕ B ) ⋅ Cin
3.3 Logisim 原理图实现
在 Logisim 中实现全加器的步骤如下：
- 第一个半加器计算 A 和 B 的和（S1）与进位（C1）。
- 第二个半加器计算 S1 和 Cin 的和（即最终的 Sum）与进位（C2）。
- 最终的进位 Cout = C1 + C2（使用一个或门）。
法2：你也可以直接拖拽使用之前创建的 “HalfAdder” 子电路来简化布线。

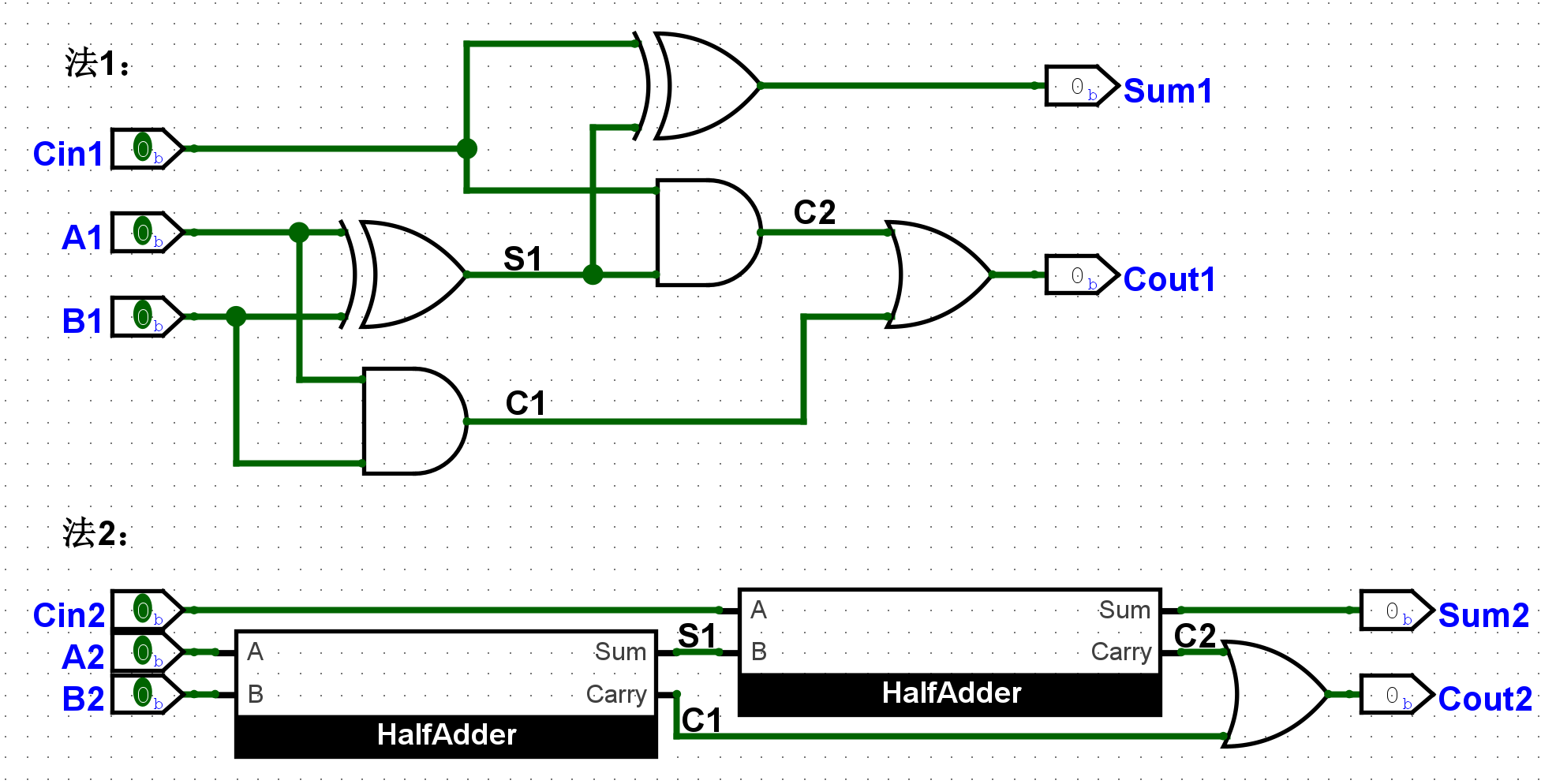

Logisim Evolution：

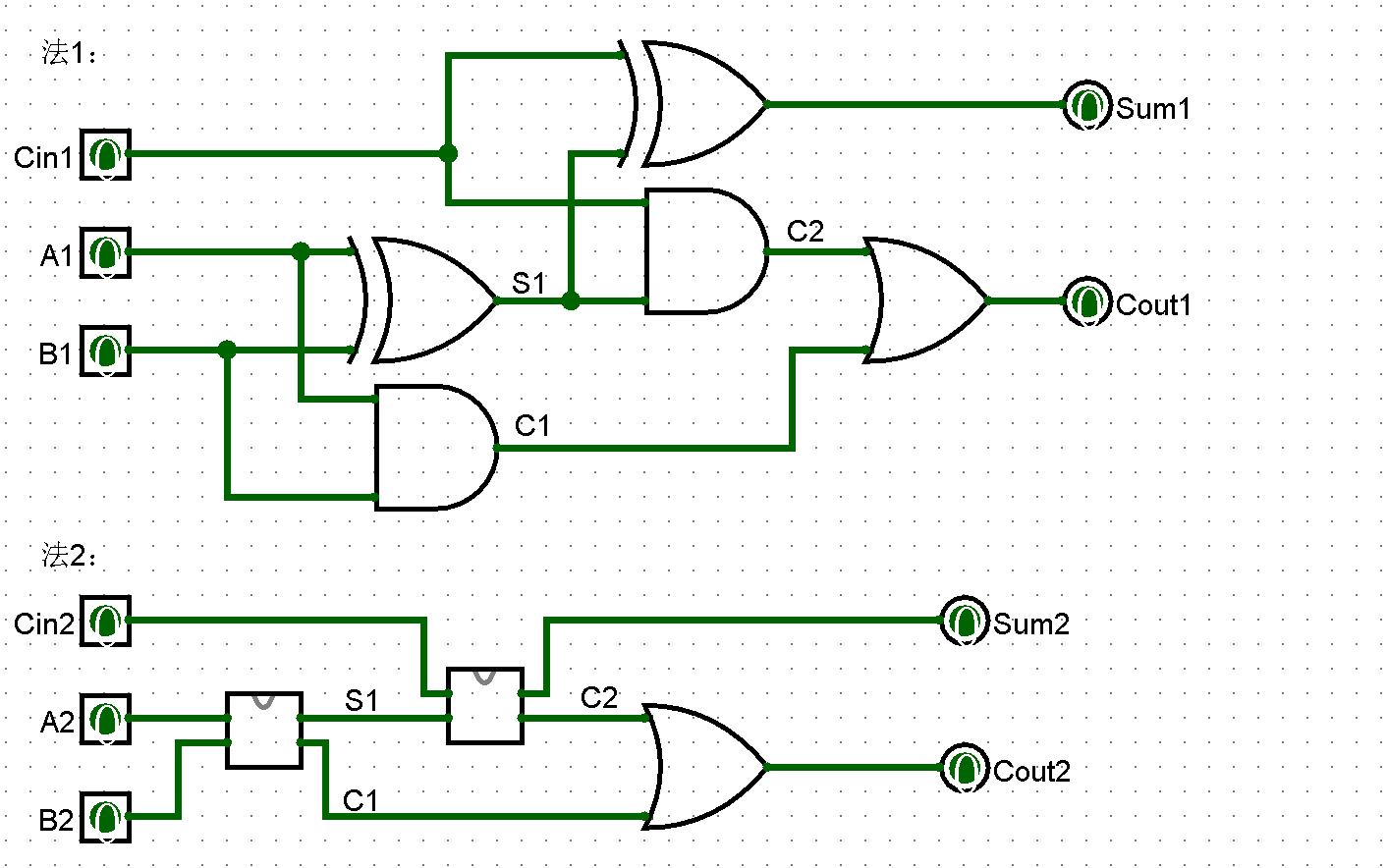

Logisim：
4. 8 位加法器（BitAdder_8）
4.1 真值表
8 位加法器由 8 个全加器级联构成，每一位处理一个二进制位。由于规模较大，我们通常不为其绘制完整的真值表（2^9=512 行），而是基于全加器的逻辑进行构建。
其核心逻辑是：将 8 个全加器串联，低位全加器的 Cout 连接到相邻高位全加器的 Cin。第一个全加器的 Cin 通常接地（为0）或作为整个加法器的进位输入。
4.2 逻辑化简
-
Sum[i] = A[i] ⊕ B[i] ⊕ C[i]
-
C[i+1] = A[i] ⋅ B[i] + ( A[i] ⊕ B[i] ) ⋅ C[i]
其中 C[0]=Cin=0，C[7]=Cout，循环代入即可得到所有输出。
4.2 Logisim 原理图实现
在 Logisim 中构建 8 位加法器的步骤如下：
法2：从 “运算器（Arithmetic）” 库中直接找到 “加法器（Adder）” 组件，把 1 个加法器拖入画布，将其位宽设置为 8（内置加法器通常已默认为 8 位，不用额外调整）。这是 Logisim 内置的加法器，内部已实现全加器级联逻辑。

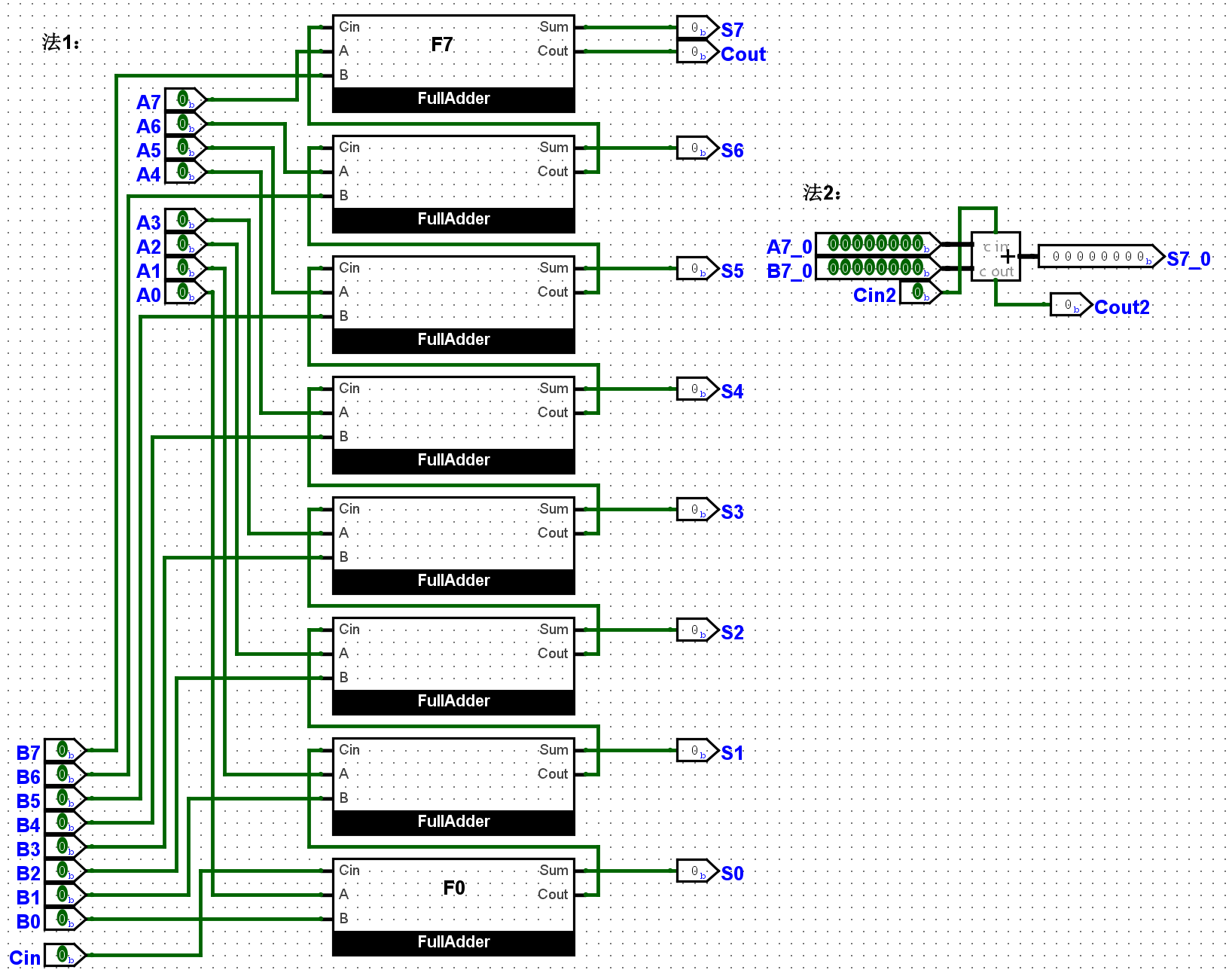

Logisim Evolution：

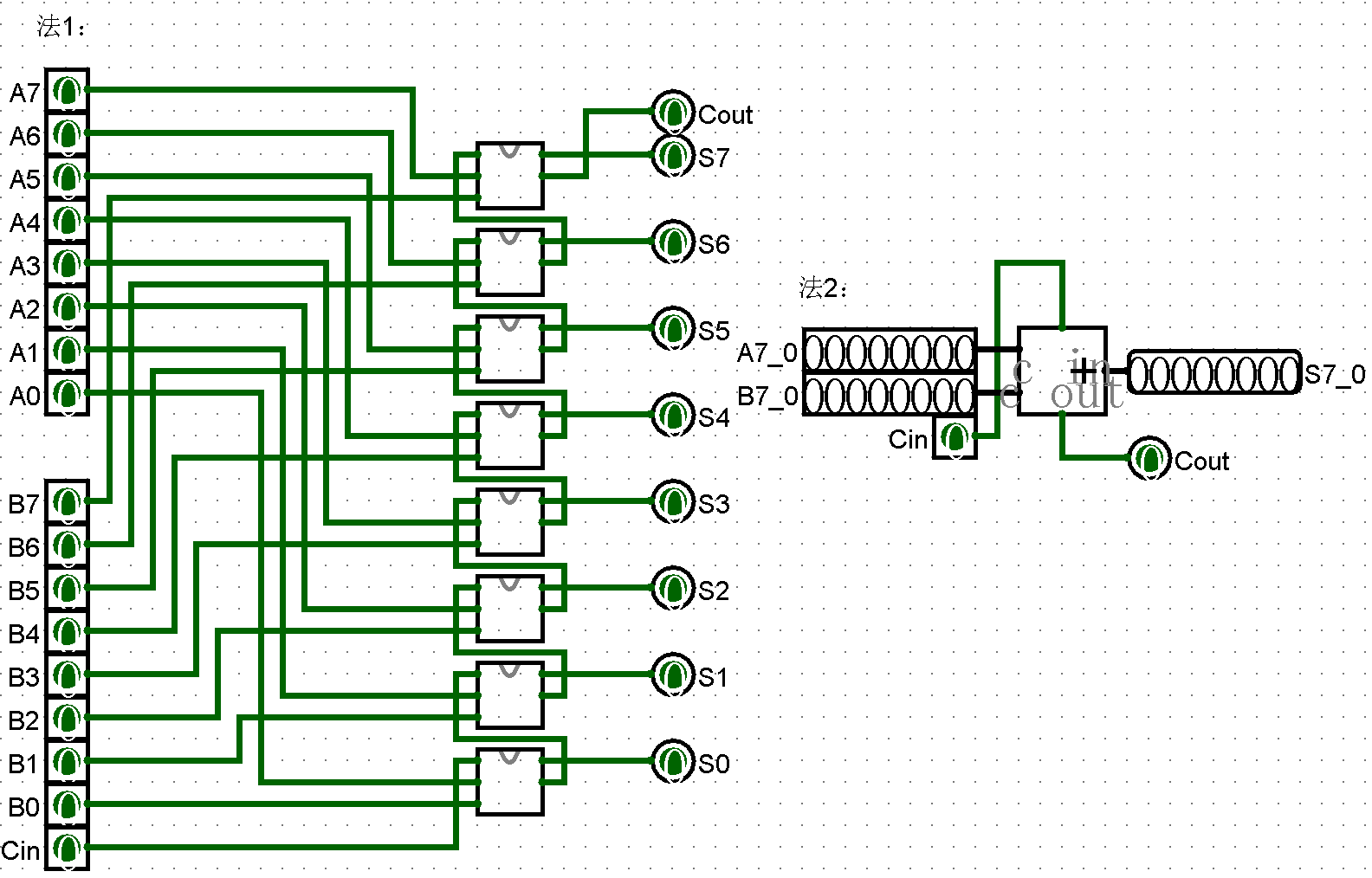

Logisim：
*注：如果出现连线正确却不知道什么原因报错，保存后重新打开即可。
5. 总结
本教程详细介绍了使用 Logisim 设计半加器、全加器和 8 位加法器的完整流程，涵盖了从真值表分析、逻辑化简到原理图实现的每一步。掌握这些基础组件的设计，是理解更复杂算术逻辑单元（ALU）和 CPU 数据通路的关键。建议读者在 Logisim 中亲手搭建并测试每个电路，以巩固学习成果。
