Logisim 2.7.1与Logisim Evolution 3.9.0的下载与安装

一、Logisim 简介与版本选择

        Logisim 是一款用于设计和模拟数字逻辑电路的开源教育软件，广泛应用于计算机组成原理、数字逻辑等课程的教学与学习中。本文将提供两个版本的下载资源，并指导你根据自身情况选择最合适的版本进行安装。

版本说明：

• Logisim 2.7.1（经典稳定版/原版）：最广泛使用的版本，稳定、兼容性好，教程资源丰富，适合大多数初学者和课程要求。
• Logisim Evolution 3.9.0（进化版/社区维护版）：在经典版基础上持续更新，修复了已知 Bug，增加了新特性（如更多组件、更好的界面、更便捷），适合追求新功能或遇到经典版兼容性问题的用户。

选择建议：

•  如果你是学生，且课程实验或教材比较老，建议优先使用 Logisim 2.7.1
• 如果你希望使用更现代的界面和更多组件，或经典版在你的系统上运行有问题，可以尝试 Logisim Evolution3.9.0。
• 两个版本只是部件图形会有不同，其他基本功能一样。但在Logisim Evolution版中，部件图形允许调整版本，可以调成原版的样子，不影响课程的理解和使用，所以实际使用我个人更喜欢Logisim Evolution版。

二、下载资源

以下提供了两个版本的网盘下载链接（夸克网盘）。

三、Logisim 2.7.1的安装

3.1 Logisim 2.7.1文件介绍

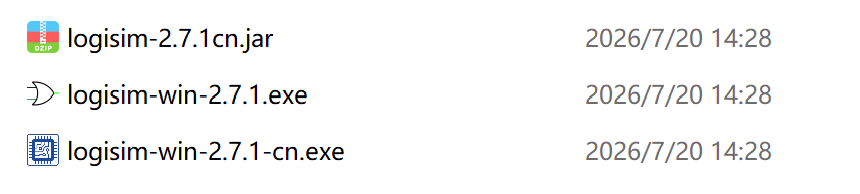

        网盘中提供3个文件（“cn”为内置汉化版），操作界面字体都比较小，原版 Logisim 2.7.1 本身没有内置字体调节选项，觉得影响使用的可以自己想办法调大。jar文件需要安装 Java 运行环境，exe文件不需要。

3.2 jar文件的使用

        第一个jar文件为 Windows/Mac/Linux 通用的纯 Java 程序包，电脑必须安装 Java 运行环境，官方标注最低支持 Java 5，理论上 Java 5/6/7/8 都适用，但不适用于较新的 Java 17/21。没有快捷打开方式，每次打开都要两种方式二选一：

• 方式 1：文件夹地址栏输入 cmd，执行 java -jar logisim-2.7.1cn.jar 命令
• 方式 2：手动写 .bat 批处理脚本，双击脚本间接启动（相当于自制快捷方式）

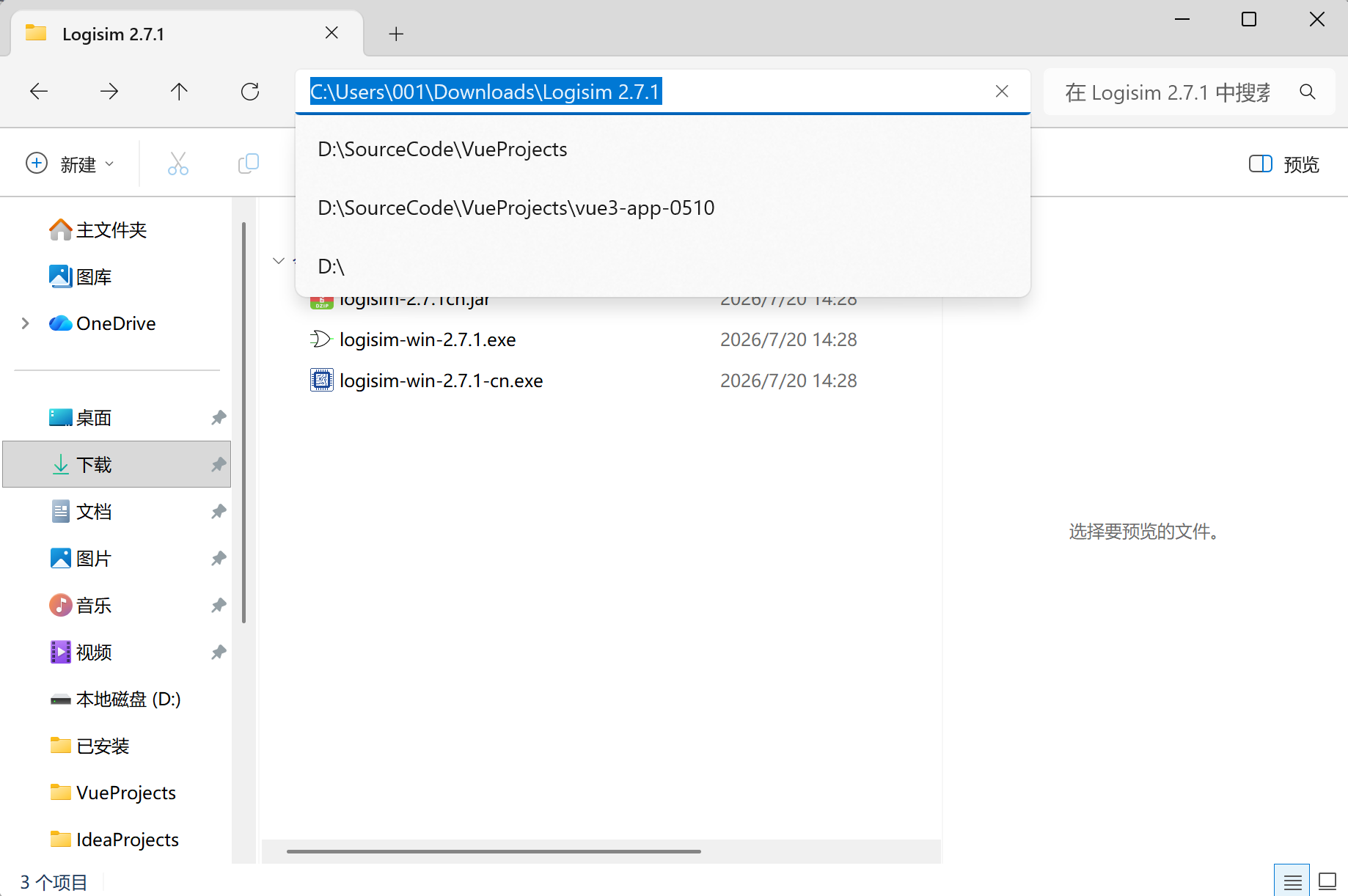

        1. 单击 jar 所在文件夹（要求纯英文路径文件夹，不要中文空格）地址栏，全选清空路径。

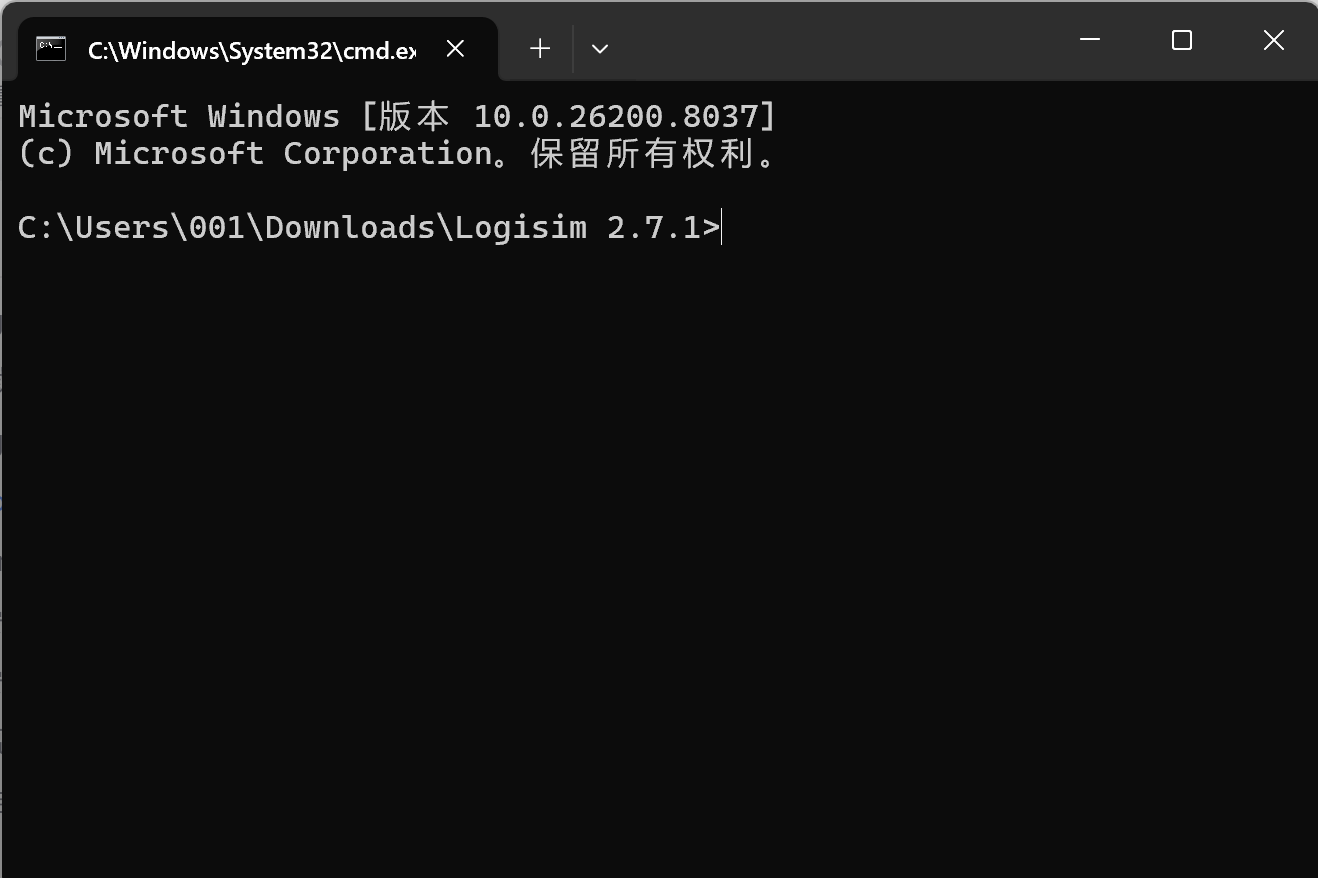

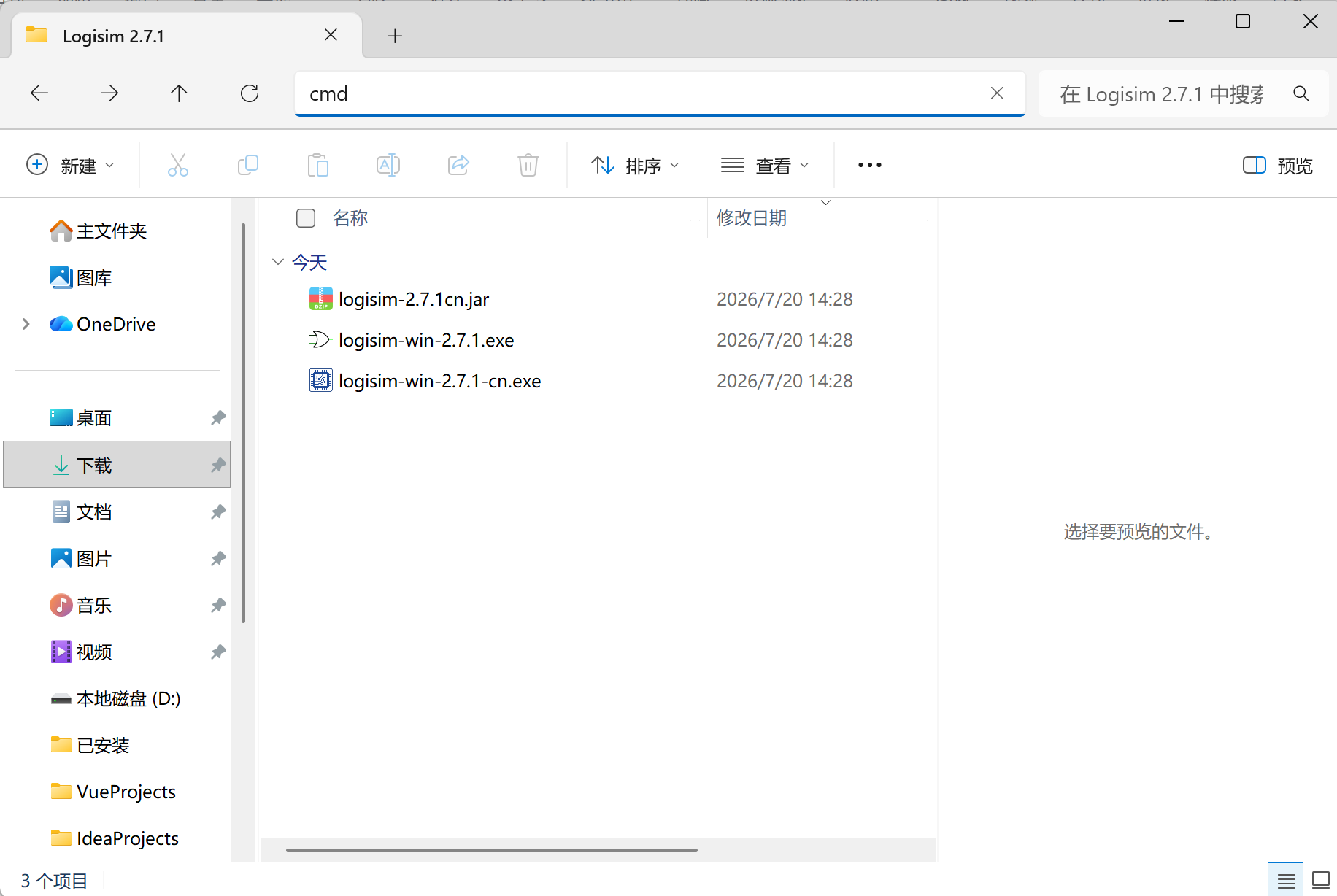

        2. 输入cmd，回车进入命令提示符。

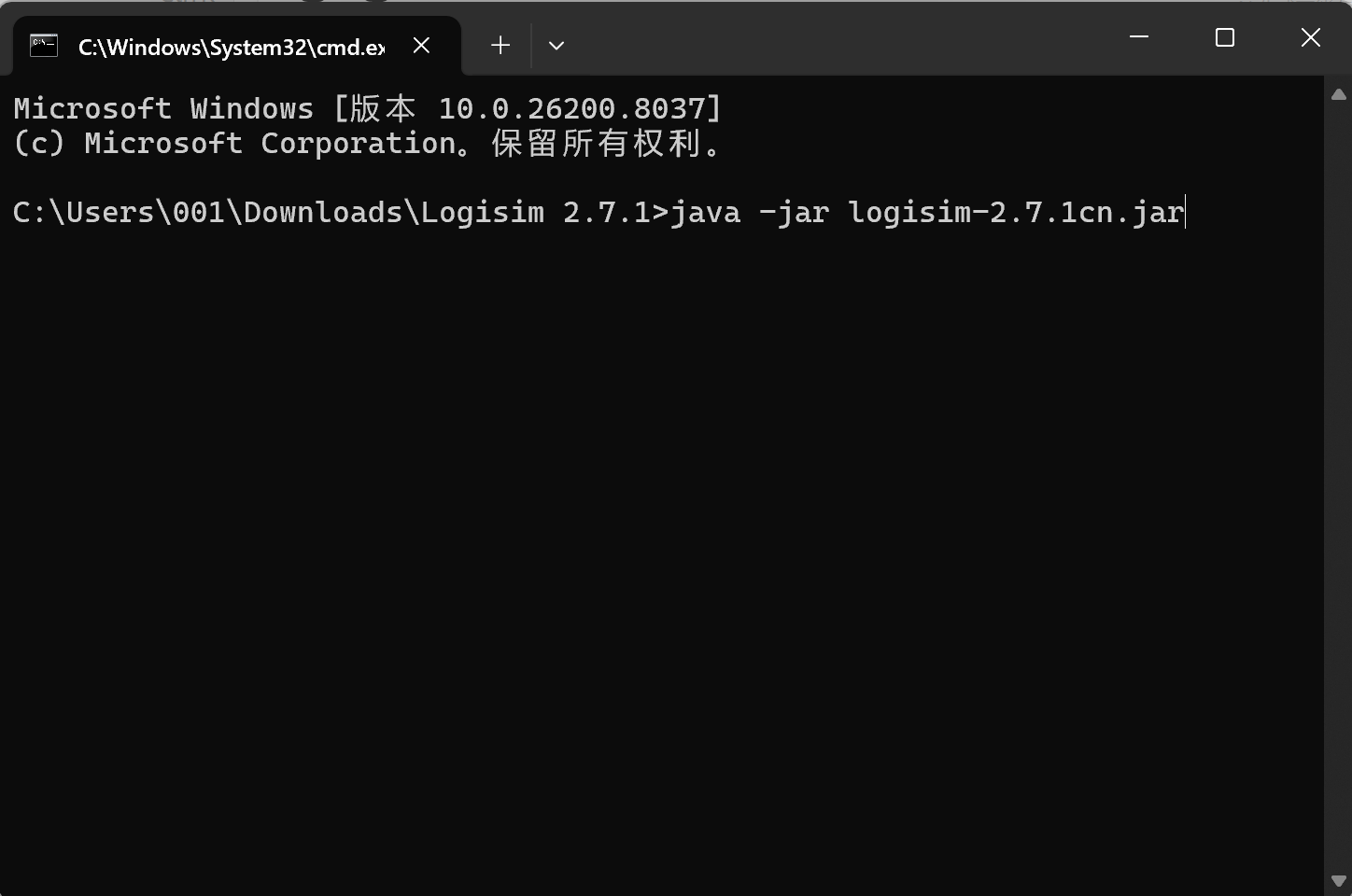

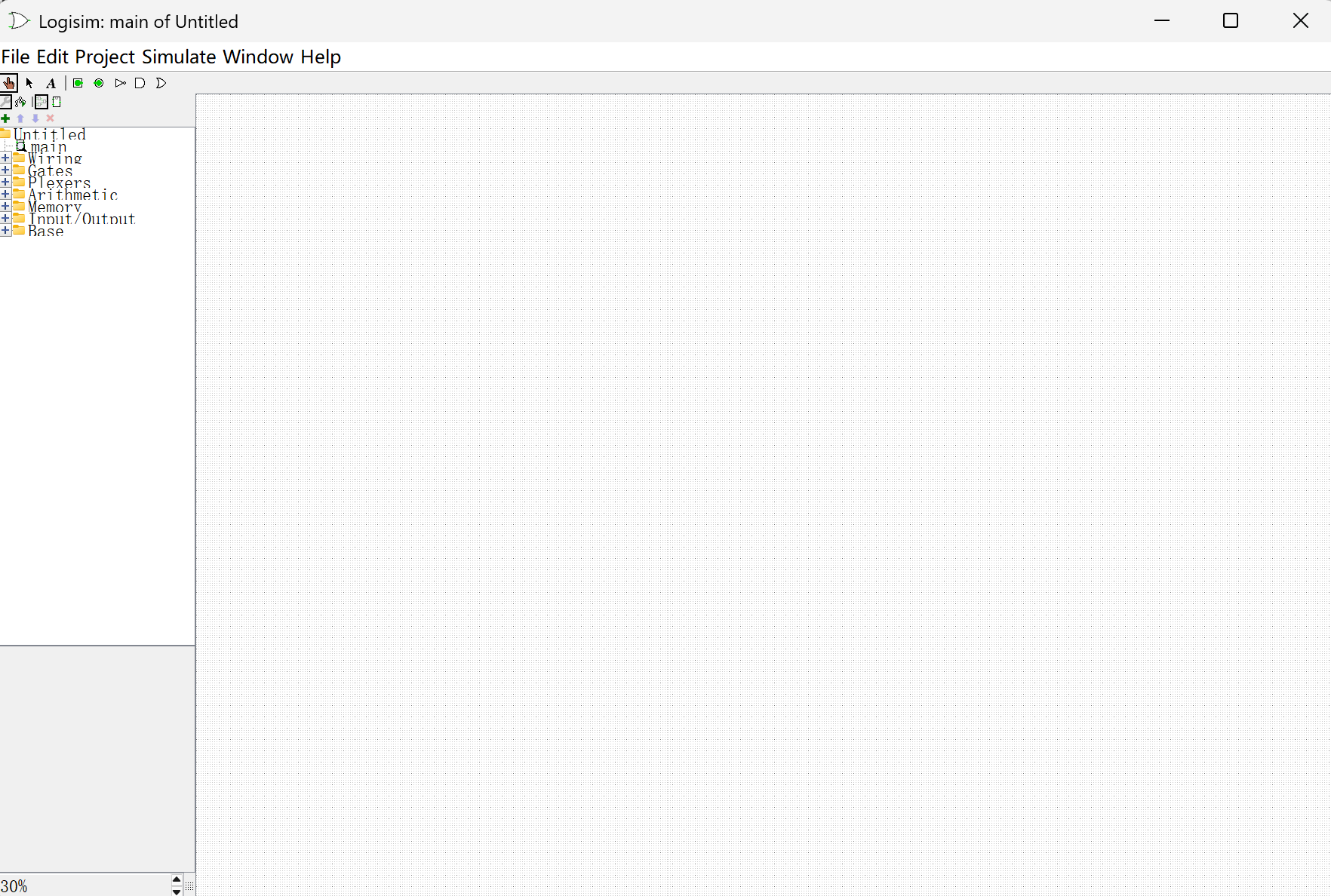

        3. 输入以下命令，再次回车即可打开Logisim。

java -jar logisim-2.7.1cn.jar

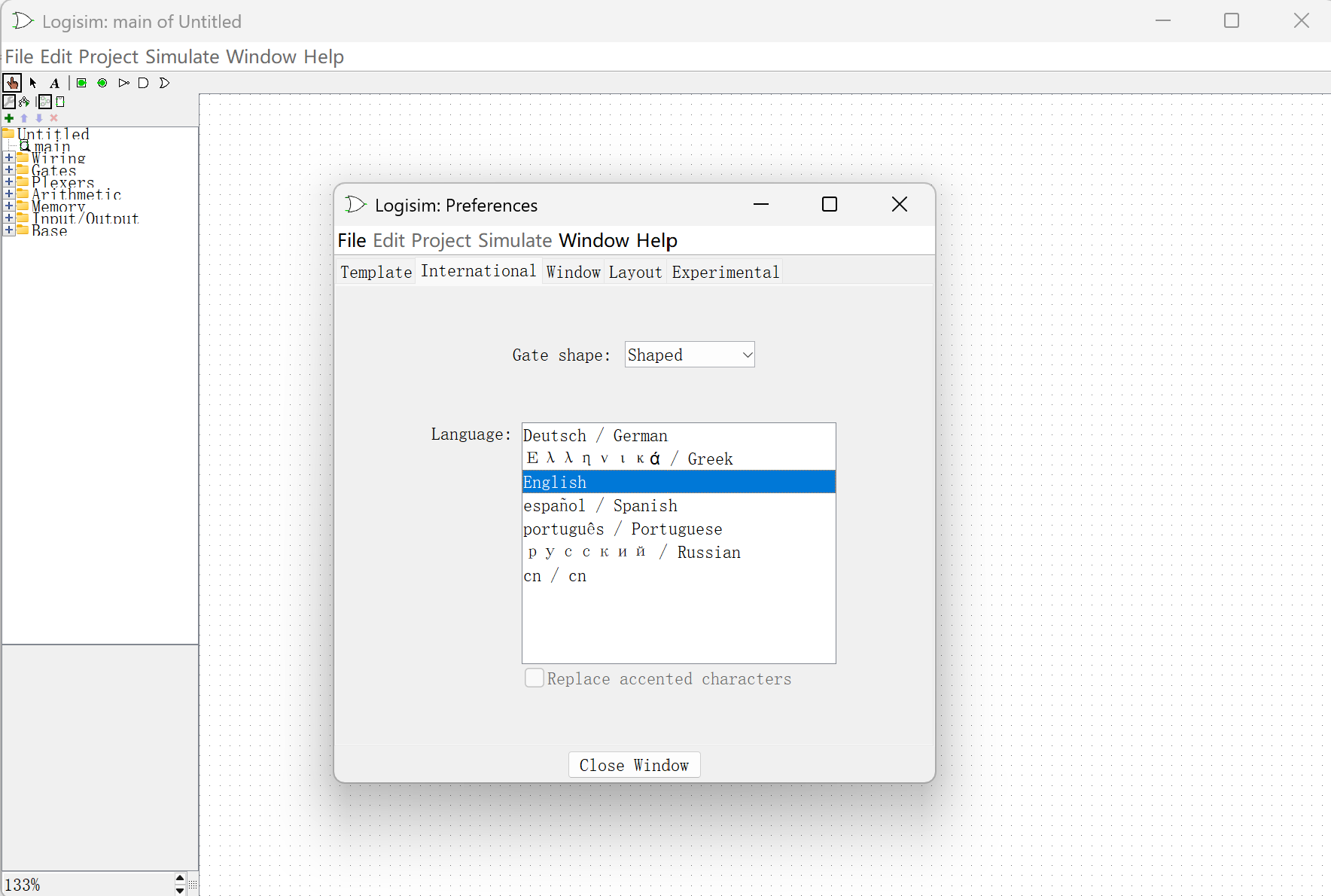

        4. 看顶部菜单栏，点 Window（窗口）→ Preferences（偏好设置）→ Internationalization（国际化）选项卡→ cn/cn，切换成中文。

3.3 exe文件的使用

        后两个exe文件为Windows 专用的单文件程序，内置精简 Java 环境，不用自己装 Java，Windows系统双击就能打开使用，切换中文方法同上，可右键文件创建桌面快捷方式。

四、Logisim Evolution 3.9.0的安装

4.1 Logisim Evolution 3.9.0文件介绍

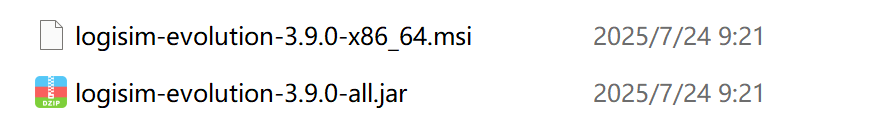

        网盘中提供2个文件，jar文件需要安装 Java 运行环境，msi文件不需要。两个安装包都内置完整中文。

4.2 msi文件的使用

        msi文件为 Windows 专用安装包，自带 Java 21 环境，不用自己装 Java。

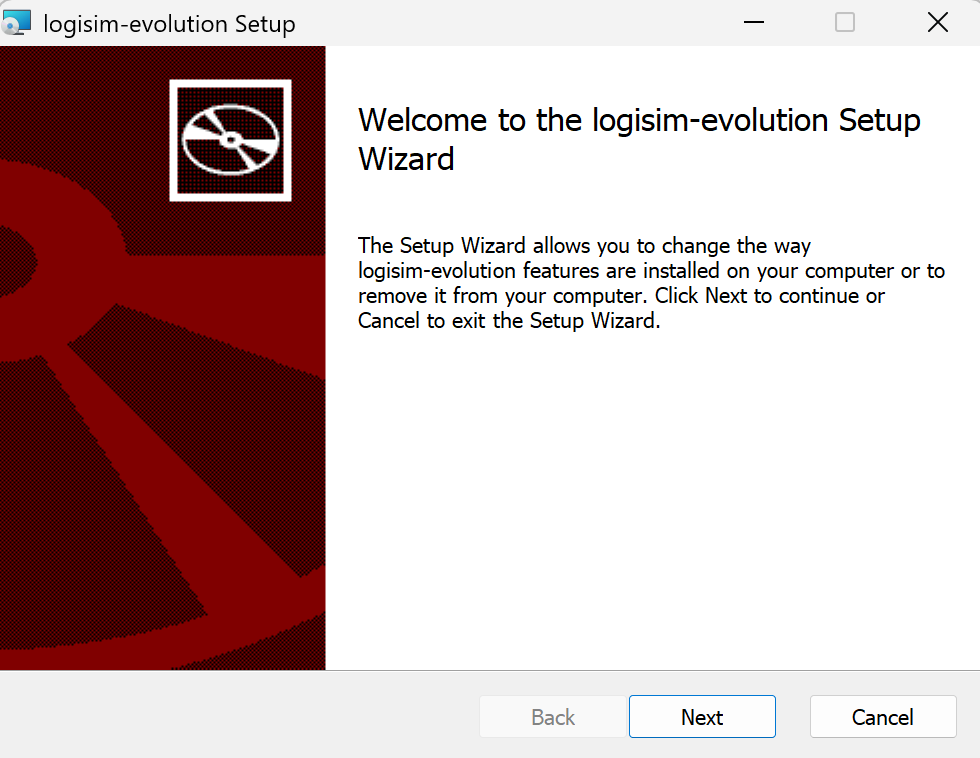

        1. 双击msi文件，选择Windows 安装程序打开。

        2. 依次点击：Next→ Next（这一步默认安装到C盘，你也可以根据需要安装到D盘）→ Install→ Finish，安装成功后桌面自动生成桌面快捷入口。

        3. 看顶部菜单栏，点 Window（窗口）→ Preferences（偏好设置）→ Internationalization（国际化）选项卡→ 中文/Chinese，切换成中文。

4.3 jar文件的使用

        jar文件为 Windows/Mac/Linux 通用的纯 Java 程序包，电脑必须安装 Java 运行环境，官方要求使用 Java 21 及以上版本（JDK 21），不适用于老的 Java 版本。每次使用都要重复操作“打开文件夹→cmd→输入 java -jar 命令”，没有桌面快捷入口。

        1. 单击 jar 所在文件夹（要求纯英文路径文件夹，不要中文空格）地址栏，全选清空路径。

        2. 输入cmd，回车进入命令提示符。

        3. 输入以下命令，再次按下回车即可启动软件。

java -jar logisim-evolution-3.9.0-all.jar

4.4 Logisim Evolution的部件图形如何调成原版

        如果你选择使用Logisim Evolution 3.9.0，但老师教学使用Logisim 2.7.1，你不知道该如何连接接口，可以通过以下方式更改部件图形版本（以计数器举例）：

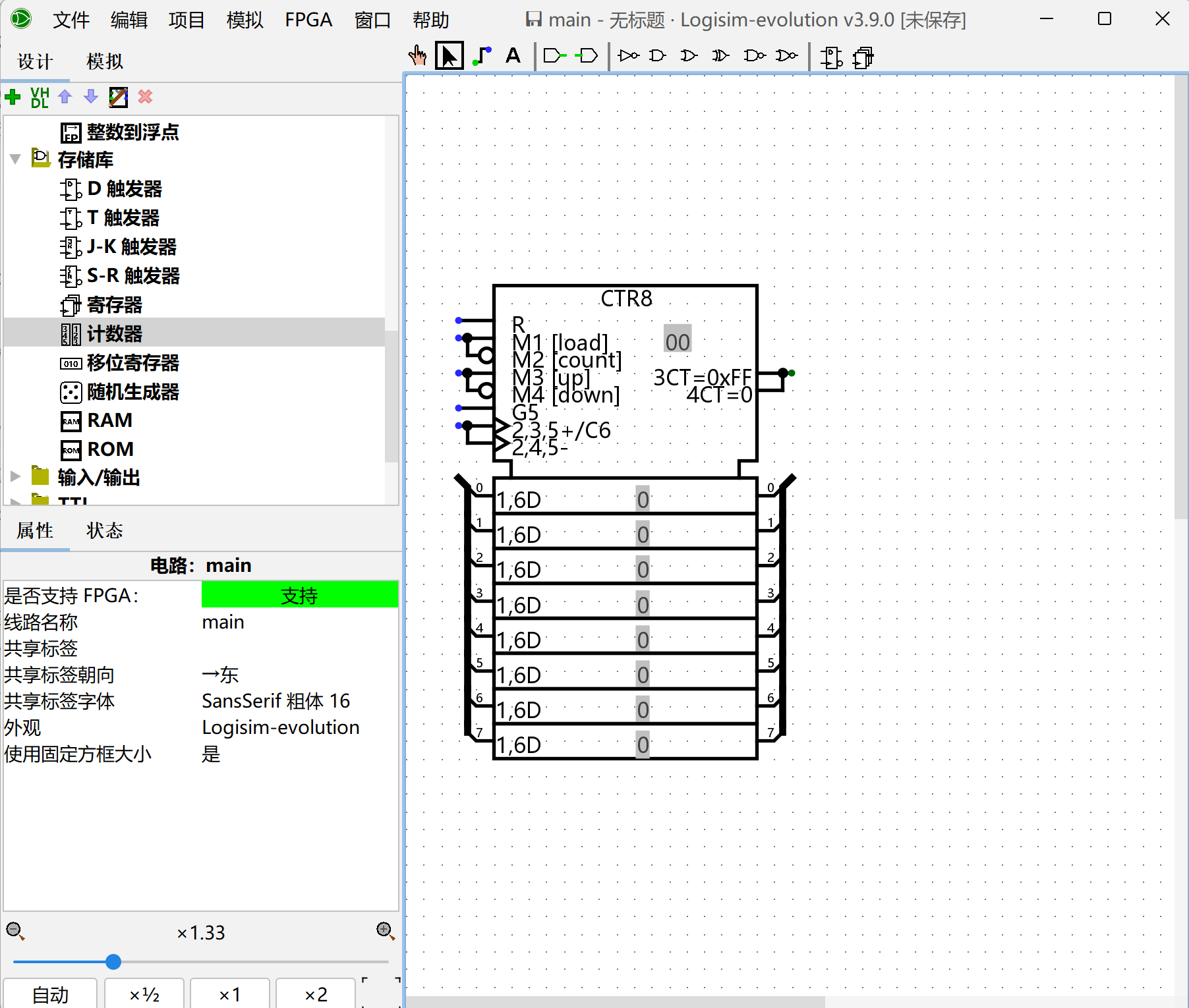

        1.拖拽出一个计数器。

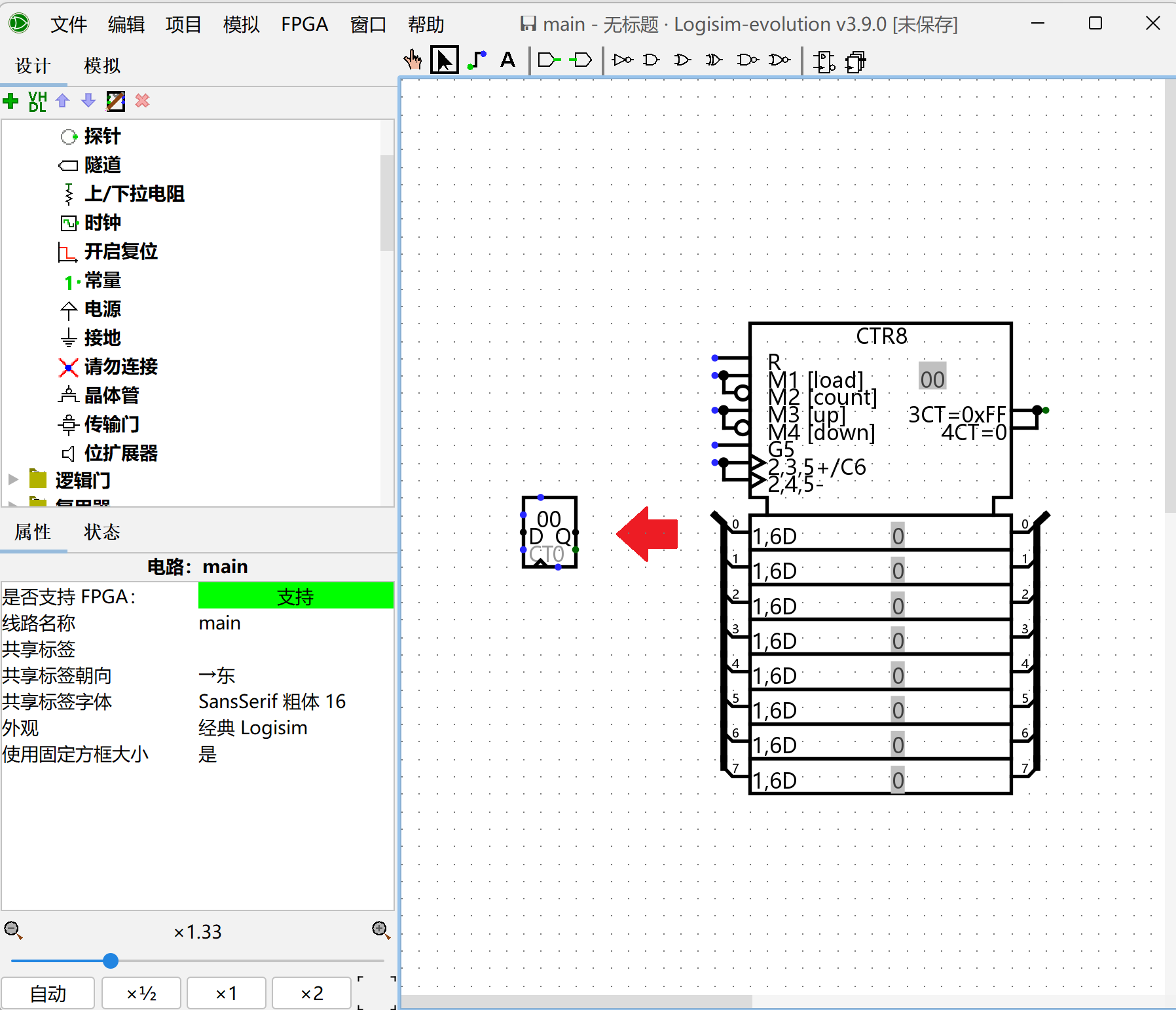

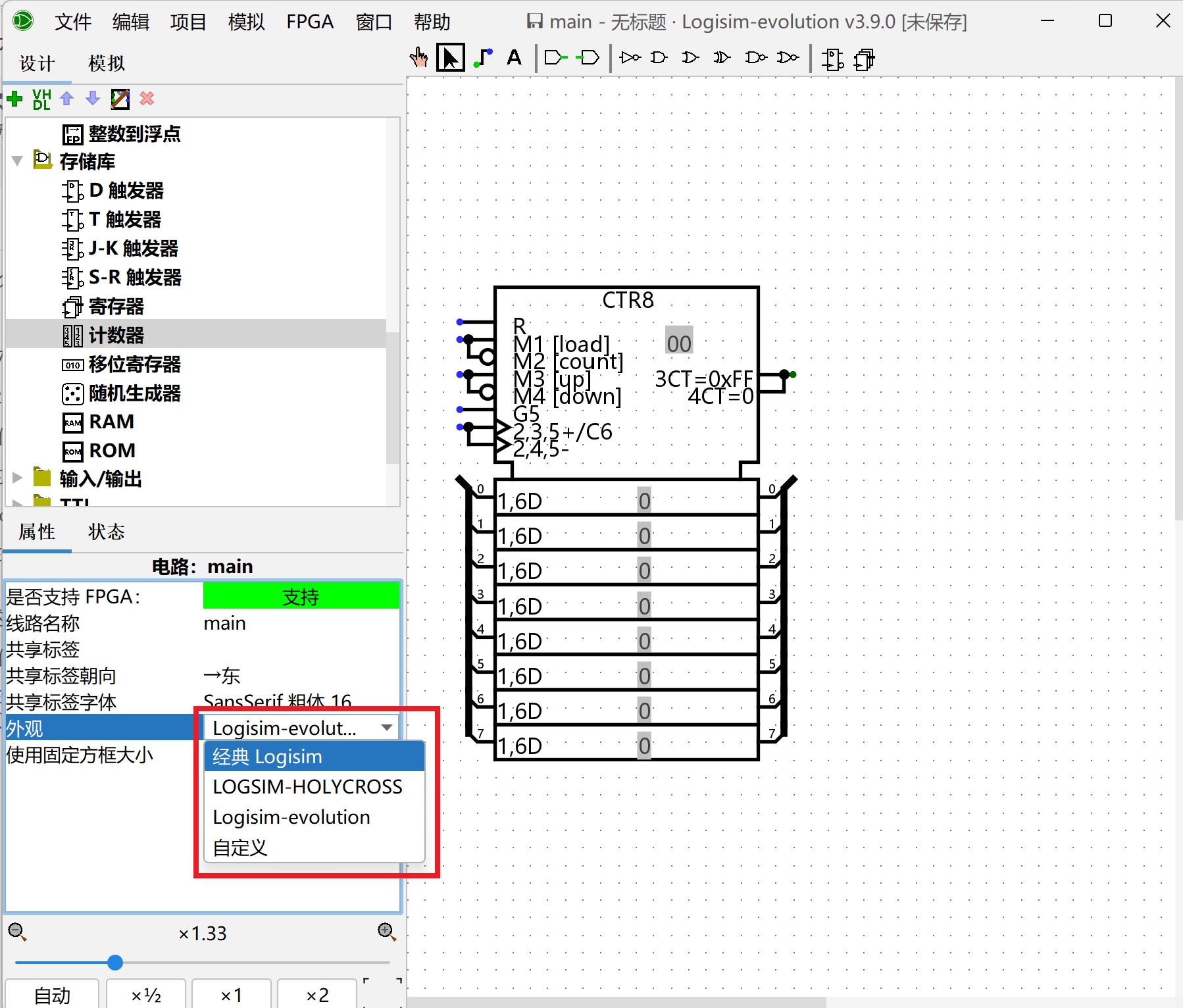

2. 点击左下角属性界面的“外观”，选择“经典 Logisim”即可。

五、总结

        本文提供了 Logisim 两个主流版本的下载指引和详细的安装步骤。请根据你的学习需求、系统环境和课程要求选择合适的版本。安装的核心是确保 Java 环境就绪，然后通过直接运行 jar 文件或可执行文件来启动。祝你使用 Logisim 进行数字电路学习与设计顺利！
