车端AI(三)——嵌入式AI全栈开发(MCU)：从需求到代码实现、自动HIL测试

系列导读：本系列聚焦车端AI落地实践。第一篇探讨了车端AI的技术选型与挑战，第二篇介绍了AI辅助诊断协议设计。本文（第三篇）将完整呈现一个真实的嵌入式AI全栈开发平台——Lattice，从架构设计到代码实现，再到自动化HIL测试，带你走进"AI写MCU代码、AI做硬件测试"的工程实践。

一、为什么嵌入式开发需要一个"AI全栈"平台？

1.1 一个被忽视的真相：嵌入式开发的反馈回路比 Web 长两个数量级

如果你来自 Web 或移动端开发背景，你的日常工作流大概是这样的：

改代码 → 保存 → 热更新/自动重载 → 浏览器秒级呈现 → 断点调试 → 修复

整个反馈回路以秒为单位。即使出 bug，改完立刻能看到结果。

但在嵌入式 MCU 开发中，同样的"改一行代码"过程是这样的：

改代码 → 交叉编译(5~15min) → 连接调试器烧录(2~5min) → 硬件上电初始化 →
总线通信验证 → 发现异常 → 回去改 → 再来一遍

整个反馈回路以十分钟为单位，而且每一步都可能因为硬件连接、总线状态、工具配置等因素引入非代码层面的干扰。

更关键的是：Web 开发者的验证环境就是自己的电脑，而嵌入式开发者的验证环境是一块必须物理连接的硬件板卡。 这意味着你不能并行跑十个验证任务，也不能在 CI 里轻松地 spin up 一个"硬件容器"。

这不是体验问题，是结构性差异。

1.2 行业级痛点：工具链碎片化——"万能插座"缺失

嵌入式开发的工具链天然是碎片化的。一次完整的需求交付，至少要跨越以下领域：

这些工具没有统一的调用接口。每个工具有自己的安装路径、命令行参数、输出格式、错误编码。开发者不得不在五六个窗口之间反复切换，手动搬运信息：从编译器抄错误行号到 IDE，从诊断工具读数据到 Excel，从总线工具截信号到测试报告……

在 Web 开发中，这个问题已经被 DevOps 工具链解决：CI/CD Pipeline 把编译、测试、部署串联成一条自动化流水线。但在嵌入式领域，"编译→烧录→硬件验证"这条流水线至今是断的——因为没人愿意为烧录器和示波器写 Jenkins Plugin。

关键判断：嵌入式 AI 工具化的第一步不是"让 AI 写更好的代码"，而是"让 AI 能调用这些碎片化的工具"。需要一个统一的驱动抽象层，把编译器、调试器、总线接口、诊断协议全部封装为标准化的可调用方法。

1.3 团队级痛点：知识碎片化——“新人的两周沉默期”

嵌入式项目的知识分散在令人绝望的角落里：

• 信号定义藏在二进制格式的数据库文件里
• 诊断规范躺在 Excel 调查表和 PDF 技术文档中
• 硬件参数散落在引脚配置表、数据手册的某个章节
• 变更历史存在于老工程师的脑子里和邮件线程中

Web 开发者遇到问题可以 Stack Overflow，可以读代码注释，可以跑单元测试。但嵌入式开发者遇到"这个诊断数据标识符的含义是什么"时，需要去翻一个可能已经过期的 Excel 文件——如果还能找到的话。

这直接导致了一个团队级的灾难性后果：新成员的上手周期长达 2-4 周。不是因为他们不会写 C 代码，而是因为他们不知道去哪里找该改哪个文件、信号定义是什么、总线报文格式怎么解析。

而且，这种知识从未被结构化沉淀。工程师离职后，知识随之消失。

关键判断：嵌入式 AI 工具化的前提是"让 AI 能读懂项目上下文"。不是通用知识，而是你的项目的具体知识——哪个信号在哪个报文里、哪个诊断参数的合法范围是什么、上次改了什么。这就需要 RAG（检索增强生成）来让 AI 理解项目私有知识。

1.4 个人级痛点：验证黑洞——“改完代码后的 20 分钟真空”

回到个人开发者的日常体验。一个典型的修改-验证循环是这样的：

这个循环每天重复 5-10 次。

核心矛盾是：AI 可以帮你写代码，但谁来帮你编译、烧录、接硬件、跑测试？

GitHub Copilot 可以在你写完代码的瞬间给出下一行建议，但它不知道你的编译器装在哪里，不会帮你启动烧录流程，更不会帮你读一个诊断数据标识符来验证改动是否生效。它只覆盖了"编码"这一个环节，而嵌入式开发最耗时的恰恰是编码之后的验证环节。

Cursor 的 Agent 模式可以自动执行终端命令和文件操作，但它不理解嵌入式硬件的通信协议，无法发送诊断请求，无法解析总线信号，更无法判断一个返回值是否在规格书定义的合法范围内。

通用 AI 工具在嵌入式场景的"够不着"，不是能力问题，是架构问题——它们缺少三个关键能力：

这三个缺失恰好构成了一条从"理解"到"执行"到"验证"的完整能力缺口。

1.5 所以，需要什么样的平台？

如果把上面的三层痛点反过来，就得到了嵌入式 AI 全栈平台的核心需求定义：

行业痛点：工具链碎片化 → 需要：统一的驱动抽象层，让所有工具可编程调用
团队痛点：知识碎片化 → 需要：RAG 知识库，让 AI 理解项目私有上下文
个人痛点：验证黑洞 → 需要：端到端工作流引擎，从需求到硬件验证自动化闭环
通用AI缺口：执行+验证 → 需要：AI 不仅生成代码，还要生成测试、调用工具、执行验证

基于这些痛点分析，我们设计了一个嵌入式AI全栈开发平台的架构方案，旨在打通"需求理解 → 代码生成 → 编译 → 烧录 → 硬件验证"的全链路自动化闭环。

该架构的核心设计包含四个关键组件：

接下来的章节将详细探讨这一架构的设计思路与实现方案。

二、Lattice架构总览

2.1 一句话定位

Lattice是一个AI驱动的嵌入式全栈开发平台，将编译器、调试器、总线分析工具、诊断协议、串口监控等工具统一到一个AI Agent可调度、可编排、可自动验证的工作流引擎中。

2.2 OmniPort——多传输层混合架构

该架构的核心组件是OmniPort（“统一所有端口”）设计，采用四层传输架构：

┌─────────────────────────────────────────────────────────────┐
│ AI IDE / Cursor / VS Code │
├──────────┬──────────┬──────────────┬────────────────────────┤
│ MCP │ REST │ CLI │ IDE Plugin │
│ (AI协议) │ (Web) │ (命令行) │ (编译器/调试器) │
├──────────┴──────────┴──────────────┴────────────────────────┤
│ Service Registry (统一调度层) │
├─────────────────────────────────────────────────────────────┤
│ DriverRegistry │
│ ┌──────┐ ┌──────┐ ┌──────┐ ┌──────┐ ┌──────┐ ┌────────┐ │
│ │ 编译 │ │ 烧录 │ │ 总线 │ │ 诊断 │ │ 串口 │ │ 抓包 │ │
│ └──────┘ └──────┘ └──────┘ └──────┘ └──────┘ └────────┘ │
│ ┌──────┐ ┌──────┐ ┌──────┐ │
│ │COM控制│ │ 配置 │ │ 标定 │ │
│ └──────┘ └──────┘ └──────┘ │
└─────────────────────────────────────────────────────────────┘

四层传输架构对应不同使用场景：

• MCP（Model Context Protocol）：AI IDE零配置直连，AI Agent可直接调用全部能力——这是解决"通用AI工具够不着"的关键通道
• REST API：Web 前端和第三方集成
• CLI：命令行与 CI/CD 集成
• IDE Plugin：嵌入式 IDE 原生集成

所有传输层共享同一个Service Registry，调度同一套DriverRegistry——这正是解决"工具链碎片化"的架构手段。

三、DriverRegistry——嵌入式驱动的"万能插座"

3.1 设计思想

传统嵌入式开发中，IAR编译、J-Link烧录、CAN诊断、串口调试都是独立的工具，各有各的CLI、GUI和API。Lattice将它们抽象为统一驱动接口：

class BaseDriver(ABC):
"""所有嵌入式驱动的统一抽象"""
name: str # 驱动标识符，如 "iar", "jlink", "uds"
display_name: str # 显示名称
category: str # "hardware" 或 "software"
capabilities: list # 能力声明，如 ["build", "compile"]

@abstractmethod
def detect(self) –> DetectionResult:
"""自动检测驱动是否安装、路径、版本"""
...

async def initialize(self, config): ...
async def execute(self, method, params): ...
async def shutdown(self): ...

3.2 当前注册的9大驱动

3.3 自动发现 + 手动覆盖

class DriverRegistry:
"""单例模式的驱动注册表"""

def detect_all(self):
"""遍历所有已注册驱动，执行自动检测"""
for name, driver in self._drivers.items():
result = driver.detect()
if result.found:
driver._status = DriverStatus.READY
else:
driver._status = DriverStatus.NOT_INSTALLED

def apply_project_overrides(self, project_path):
"""从 .lattice/config.yaml 读取项目级覆盖配置"""
cfg = load_project_config(project_path)
for name, driver in self._drivers.items():
override = cfg.get("drivers", {}).get(name, {}).get("override", {})
if override:
driver.apply_override(override)

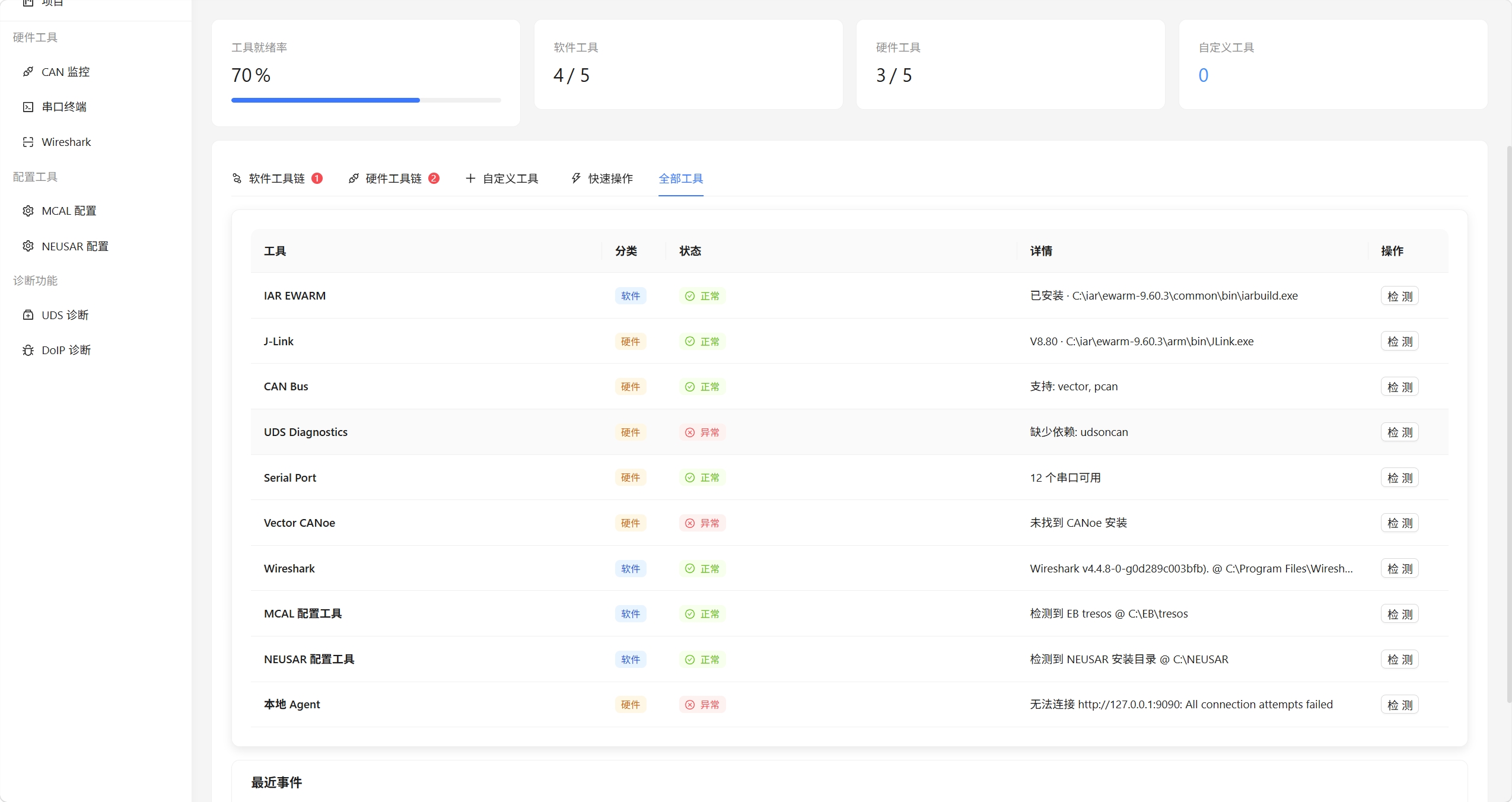

工程意义：

• 新成员拿到项目后，Lattice自动检测本地工具链环境
• 项目特定的诊断ID（如0x730/0x7B0）通过YAML覆盖，不硬编码
• 所有驱动即插即用，不需要任何手动配置

四、AI工作流引擎——从需求到代码的7阶段

这是Lattice最核心的能力。一条需求描述进去，编译好的固件烧录到MCU并自动验证通过出来。

4.1 工作流7阶段

orient → plan → implement → build → flash → verify → close
│ │ │ │ │ │ │
│ │ │ │ │ │ └─ 归档+知识库增量索引
│ │ │ │ │ └─ 自动HIL测试(LLM生成用例+默认套件)
│ │ │ │ └─ J-Link烧录(支持暂停确认)
│ │ │ └─ IAR编译(0 errors验证)
│ │ └─ 代码变更应用(search/replace + 自动备份)
│ └─ LLM生成实施计划 + 测试用例
└─ RAG检索项目知识库(DBC/规格书/历史变更)

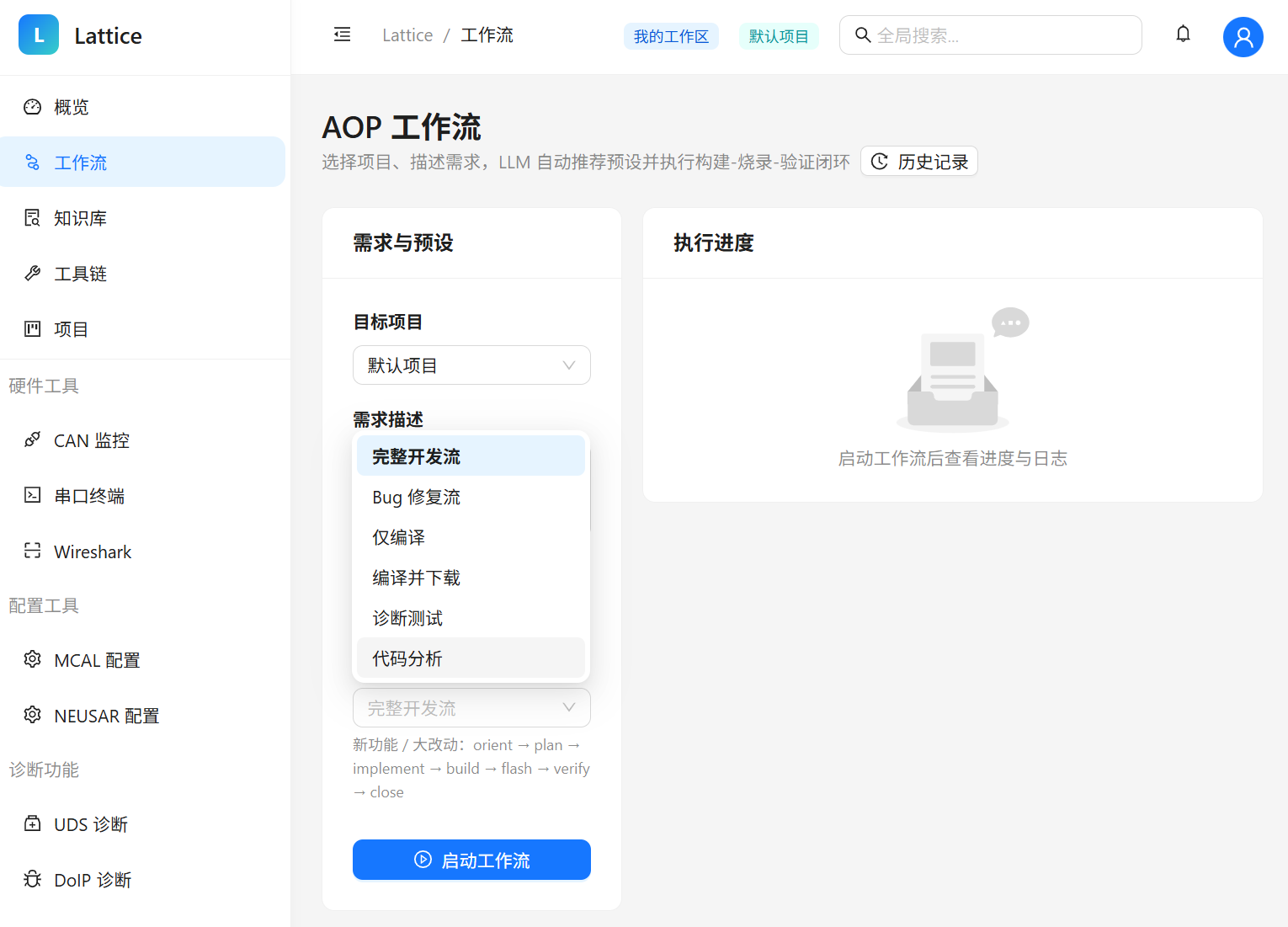

4.2 五种预设工作流

PRESETS = {
"full": ["orient", "plan", "implement", "build", "flash", "verify", "close"],
"bugfix": ["orient", "plan", "implement", "build", "close"],
"build_flash": ["build", "flash", "close"],
"verify_only": ["orient", "verify", "close"],
"build_only": ["build", "close"],
}

• full：完整开发循环，适合新功能开发
• bugfix：跳过烧录和硬件验证，快速修复
• build_flash：纯编译+烧录，不做代码改动
• verify_only：只跑验证测试，不改代码
• build_only：只编译，验证编译是否通过

4.3 关键技术实现

Plan阶段——LLM理解嵌入式需求

SYSTEM_PROMPT = """You are Lattice, an expert embedded software engineer for MCU projects.

Given a user requirement and project context, produce a structured implementation plan WITH test cases.

Respond ONLY with a JSON object:
{
"intent": "feature" | "bugfix" | "verify" | "refactor" | "build",
"steps": ["步骤1", "步骤2"],
"files": [
{
"path": "src/SignalProcessor.c",
"action": "modify",
"patches": [{"search": "原代码片段", "replace": "新代码片段"}]
}
],
"tests": [
{
"id": "TC-001",
"type": "uds_read" | "can_signal" | "serial_check" | "functional",
"params": { … },
"expected": "期望结果"
}
]
}
"""

注意这里的关键设计：LLM不仅生成代码变更计划，还同时生成测试用例。测试类型覆盖多种验证手段——诊断读取、总线信号校验、串口输出检查、编译验证等——确保"改了什么就用最合适的方式验证什么"。

Implement阶段——安全代码应用

def apply_plan(plan, project_path):
for item in files:
full = _safe_path(project_path, rel) # 防路径穿越
if action == "modify":
shutil.copy2(full, f"{full}.lattice.bak") # 自动备份
for patch in item["patches"]:
new_text = new_text.replace(search, replace, 1) # 精确替换

每次修改前自动创建.lattice.bak备份，支持任意回滚。

Flash阶段——人机协作

elif phase == "flash":
run.status = "paused"
_push_notification(db, run, "workflow_paused", "等待烧录确认")
event = _get_event(run.id)
event.clear()
await event.wait() # 异步等待用户确认
# 用户点击"确认烧录"后才执行
result = await flash_firmware(run.project.path)

烧录是唯一需要人工确认的环节——毕竟这涉及真实硬件。

五、AI Coding——从自然语言到精确代码变更

上一章介绍了工作流引擎的7阶段编排，本章聚焦其中最核心的环节：AI如何理解嵌入式需求、生成精确代码变更、安全地应用到项目文件。

5.1 不是"生成整个文件"，而是"精确补丁"

通用AI编码工具（如GitHub Copilot、Cursor）的代码生成模式是逐行补全或整文件重写。这在Web开发中可行——一个React组件通常不超过200行，重写成本很低。

但嵌入式C代码有不同的现实：

• 一个.c文件动辄2000-5000行，包含复杂的条件编译、宏定义、AUTOSAR生成的代码框架
• 修改往往只涉及其中3-5行——一个校准系数、一个信号解析公式、一个诊断数据长度
• 整文件重写会丢失手工维护的代码风格、注释、条件编译分支

Lattice的Plan阶段让LLM生成的是结构化补丁（Patches），而非整文件：

{
"files": [
{
"path": "src/SignalProcessor.c",
"action": "modify",
"reason": "增加信号校准系数",
"patches": [
{"search": "#define SIGNAL_SCALE 1.0", "replace": "#define SIGNAL_SCALE 0.95"},
{"search": "raw_value = adc_read(ch);", "replace": "raw_value = (uint16_t)(adc_read(ch) * SIGNAL_SCALE);"}
]
},
{
"path": "src/SignalConfig.h",
"action": "create",
"content": "/* Auto-generated by Lattice */\\n#ifndef SIGNAL_CONFIG_H\\n#define SIGNAL_CONFIG_H\\n…"
},
{
"path": "src/LegacyHandler.c",
"action": "delete",
"reason": "该功能已迁移到新模块"
}
]
}

三种动作对应三种工程场景：

• modify：精确search/replace补丁，不碰文件其他部分——占实际变更的80%+
• create：生成全新文件，适用于新增模块——LLM输出完整文件内容
• delete：删除废弃文件——先备份，再删除

5.2 安全应用机制

代码变更从LLM输出到落盘，经过四层安全保障：

LLM输出 → _safe_path()防路径穿越 → 文件存在性校验 → .lattice.bak自动备份 → search/replace精确应用

def apply_plan(plan, project_path):
for item in files:
# 安全层1：防路径穿越
full = _safe_path(project_path, rel)
# 如果 full 不在 project_path 下，直接拒绝
if not full.startswith(os.path.normpath(project_path)):
raise ValueError(f"Invalid path: {rel}")

if action == "modify":
# 安全层2：文件必须存在才能修改
if not os.path.isfile(full):
errors.append(f"{rel}: 文件不存在，无法修改")
continue
# 安全层3：自动备份
shutil.copy2(full, f"{full}.lattice.bak")
# 安全层4：精确替换，不重写整个文件
for patch in patches:
if search not in new_text:
errors.append(f"找不到匹配片段，跳过该 patch")
else:
new_text = new_text.replace(search, replace, 1)

关键设计决策：

• search必须精确匹配：如果LLM生成的search片段在文件中找不到，该patch会被跳过并记录错误，而不是模糊匹配
• 每个patch只替换1次：replace(search, replace, 1) 确保不会误改文件中其他相同代码
• 备份自动创建：每个被修改/删除的文件都会创建.lattice.bak副本，支持一行命令回滚

5.3 RAG注入项目上下文

通用LLM不知道你的项目中：

• SIGNAL_SCALE宏定义在哪个头文件里
• adc_read()函数的返回值范围是0-4095还是0-65535
• 信号处理模块的代码结构是按功能分组还是按信号类型分组

Lattice在Plan阶段将这些信息注入LLM上下文：

async def generate_plan(requirement, project_id, project_path):
# 1. RAG检索项目知识库
kb_results = await rag.search_project(project_id, requirement, n_results=5)
kb_context = "\\n\\n".join(f"[{r['source']}]\\n{r['content']}" for r in kb_results)

# 2. 扫描项目源文件列表
source_files = _list_source_files(project_path) # .c/.h/.cpp

# 3. 组装上下文
user_content = f"""项目路径：{project_path}
现有源文件列表：
{chr(10).join(source_files)}
知识库检索结果：
{kb_context}
用户需求：
{requirement}"""

三重上下文让LLM的代码生成从"通用建议"变成"项目级精确补丁"：

• 源文件列表：让LLM知道项目有哪些文件，不会虚构不存在的文件路径
• 知识库检索：提供信号定义、硬件参数、规格要求等精确上下文
• 需求描述：用户意图的直接输入

5.4 Demo模式——离线也能用

if not settings.lattice_llm_api_key:
return _demo_plan(requirement, project_path)

没有LLM API Key时，Lattice基于关键词匹配生成确定性计划：

• 需求中包含"编译"“build” → 选择build_only预设
• 需求中包含"修复"“fix”“bug” → 选择bugfix预设
• 需求中包含CAN ID模式 → 生成can_signal测试用例
• 需求中包含DID模式 → 生成uds_read测试用例

这不是"降级"，而是让系统在离线环境、CI/CD、演示场景下依然可用。Demo模式的输出格式与LLM模式完全一致，下游阶段无需区分来源。

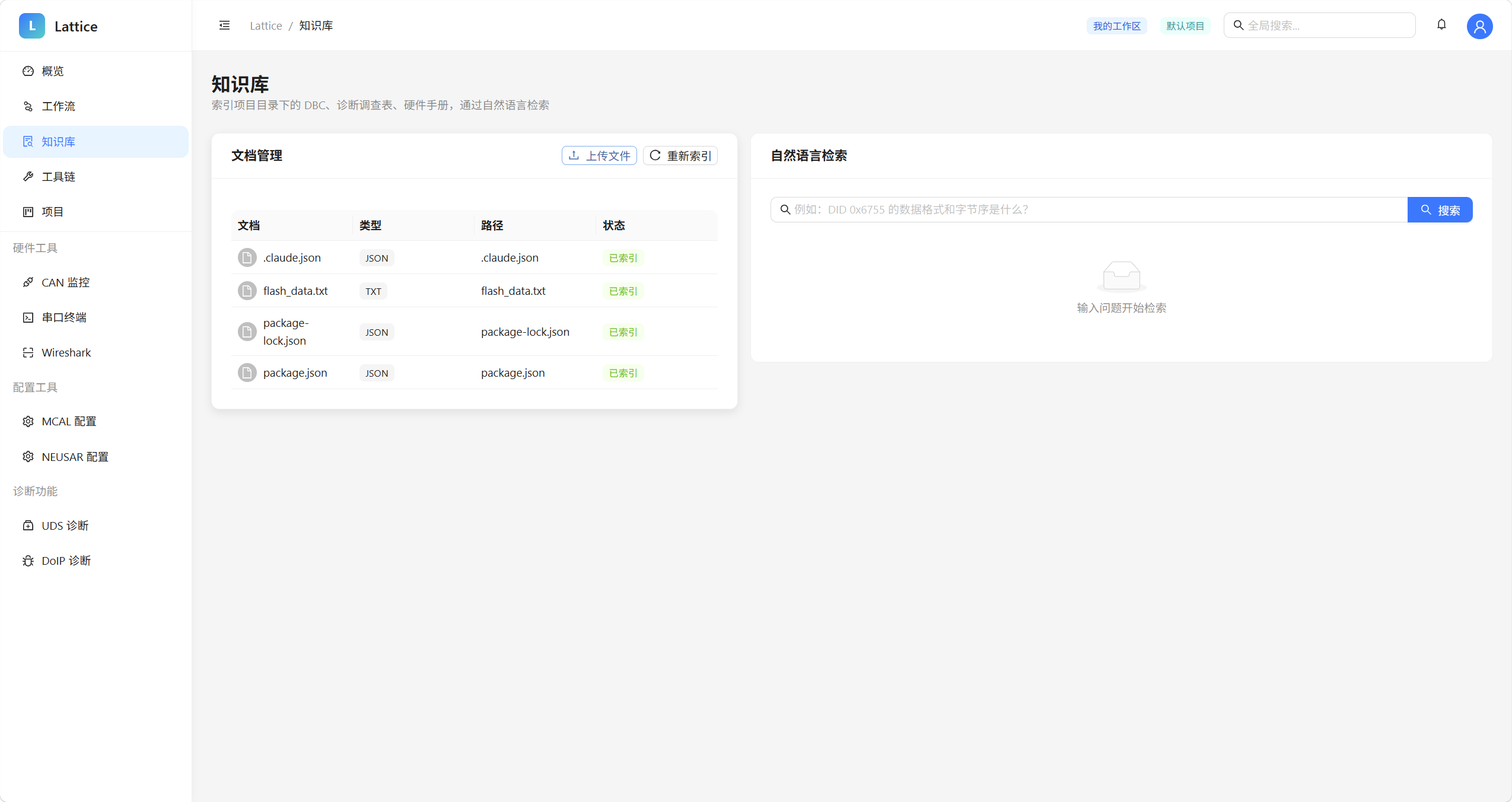

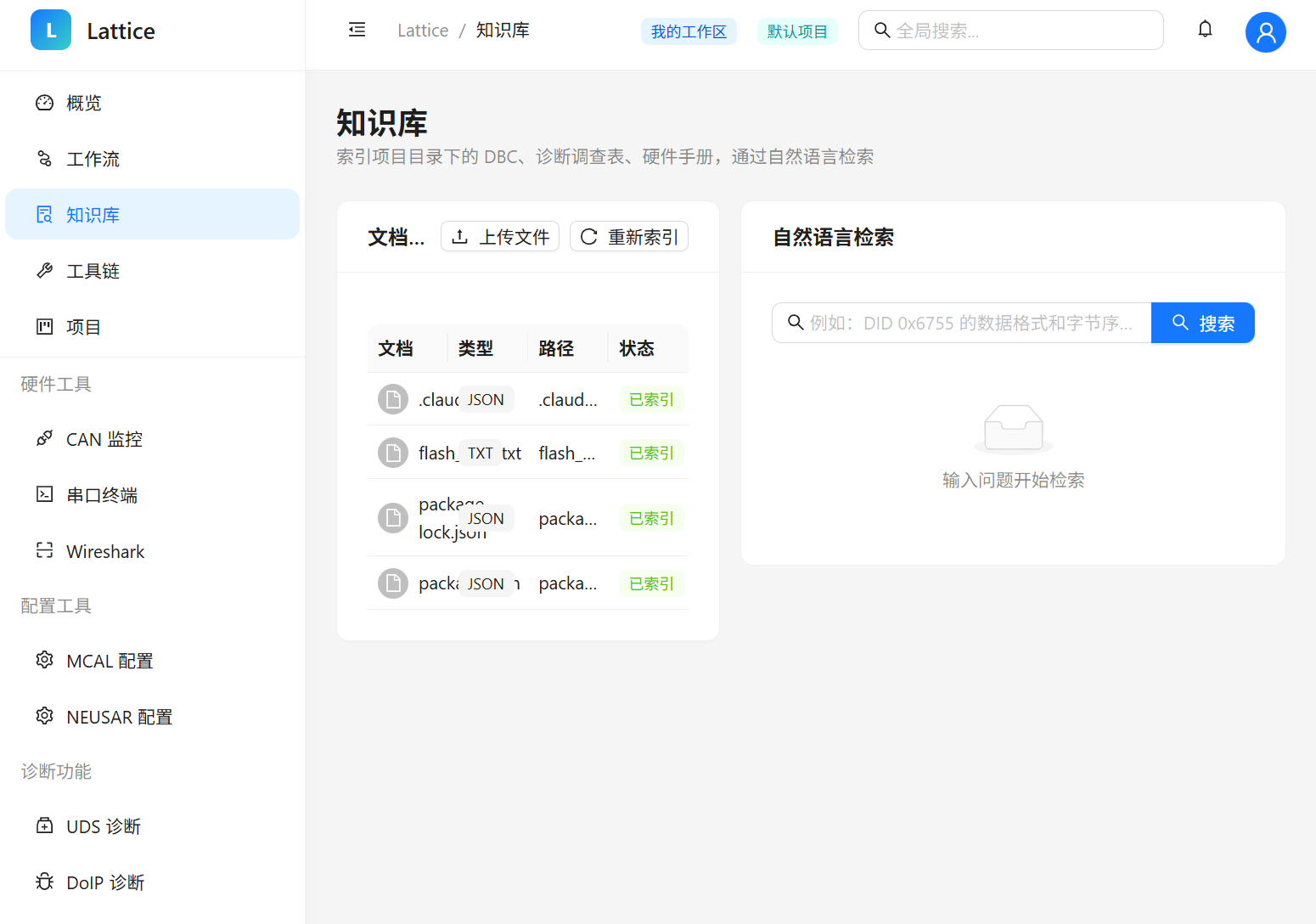

六、RAG知识库——让AI"读懂"你的项目

6.1 问题

LLM不直接知道你的MCU项目里：

• 总线数据库文件定义了哪些信号、每个信号的物理含义是什么
• 规格书中各个诊断参数的合法范围和数据格式
• 硬件原理图上某个引脚复用配置、外设时钟树是怎么分频的
• AUTOSAR配置中哪些模块已经启用、哪些参数被裁剪了
• 上一次改了什么、为什么改、谁审核的

这些信息分散在几十个不同格式的文件中（PDF、Excel、二进制数据库、YAML、C头文件……），LLM无法直接读取。

6.2 ChromaDB向量检索

async def index_project(project_id, project_path):
"""将项目文档分块向量化入库"""
collection = client.get_or_create_collection(name=f"project_{project_id}")
for file_path in _list_kb_files(project_path):
text = _extract_text(file_path) # 支持 .pdf/.xlsx/.docx/.dbc/.c/.h/.yaml
chunks = _chunk_text(text, chunk_size=500, overlap=100)
embs = await embeddings.embed_texts(chunks)
collection.upsert(ids=..., documents=chunks, embeddings=embs)

6.3 检索增强规划

async def generate_plan(requirement, project_id, project_path):
kb_results = await rag.search_project(project_id, requirement, n_results=5)
# 将知识库匹配结果注入LLM上下文
user_content = f"""
知识库检索结果：
{kb_context}

用户需求：
{requirement}
"""

当用户说"某个信号采集值偏低"，RAG会检索到：

• 总线数据库中该信号所在的报文定义、周期和解析公式
• 硬件规格书中该通道的量程、精度和校准要求
• 上次修复类似问题的变更记录和测试结果

当用户说"增加一个新的CAN信号转发功能"，RAG会检索到：

• 现有信号处理模块的代码结构和接口定义
• AUTOSAR配置中该通信矩阵的当前状态
• 相关的编译配置和依赖关系

这些上下文让LLM生成精准到具体模块、具体信号、具体配置参数的代码变更和测试用例。

七、自动化HIL测试——从LLM测试用例到YAML执行

7.1 测试框架设计原则

Lattice遵循一个核心原则：平台提供能力，项目定义测试。

7.2 LLM生成测试用例

工作流的Plan阶段不仅生成代码计划，还生成结构化测试用例：

{
"tests": [
{
"id": "TC-001",
"name": "编译零错误验证",
"type": "functional",
"params": {"check": "build_zero_errors"},
"expected": "交叉编译 0 errors",
"priority": "high"
},
{
"id": "TC-002",
"name": "CAN信号周期校验",
"type": "can_signal",
"params": {"signal_name": "EngineSpeed", "check_period": true},
"expected": "目标报文按预期周期发送",
"priority": "high"
},
{
"id": "TC-003",
"name": "诊断参数读取校验",
"type": "uds_read",
"params": {"identifier": "目标数据标识符", "check_range": true},
"expected": "返回值在规格书定义的有效范围内",
"priority": "medium"
},
{
"id": "TC-004",
"name": "串口输出验证",
"type": "serial_check",
"params": {"pattern": "INIT OK", "timeout": 5},
"expected": "上电后串口输出初始化成功标志",
"priority": "medium"
}
]
}

四种测试类型对应四种不同的验证手段：

• functional：编译验证、功能逻辑检查（不依赖硬件通信）
• can_signal：通过总线接口读取信号值和周期（硬件在环验证）
• uds_read/uds_write：通过诊断协议读写参数（硬件在环验证）
• serial_check：通过串口输出验证启动流程和运行状态（硬件在环验证）

7.3 自动转换为YAML测试套件

async def _run_llm_test_cases(run, test_cases, db):
"""将LLM生成的测试用例转为临时YAML套件并执行"""
yaml_tests = []
for tc in test_cases:
if tc["type"] == "uds_read":
steps = [{
"driver": "uds",
"method": "read_did",
"params": {"did": tc["params"]["did"]},
"expect": {"ok": True},
}]
elif tc["type"] == "can_signal":
steps = [{
"driver": "can",
"method": "get_signals",
"params": {},
"expect": {"ok": True},
}]
yaml_tests.append({"id": tc["id"], "name": tc["name"], "steps": steps})

# 写入 .lattice/tests/ 目录
suite = {"schema_version": "1.0", "tests": yaml_tests}
with open(f".lattice/tests/_workflow_{run.id}.yaml", "w") as f:
yaml.dump(suite, f)

# 通过TestRunner执行
runner = TestRunner()
result = await runner.run_suite(
project_path=run.project.path,
suite_name=f"_workflow_{run.id}",
)

7.4 Verify阶段——双重测试策略

elif phase == "verify":
# 策略1：执行LLM生成的测试用例（需求针对性测试）
if test_cases:
suite_result = await _run_llm_test_cases(run, test_cases, db)
_add_log(run, "info", f"LLM 测试: {passed}/{total} 通过")

# 策略2：执行默认连通性测试套件（基线回归）
result = await invoke("test_run", {
"project_path": run.project.path,
"suite": "connectivity", # 默认套件：UDS Session + CAN + Serial
})

每次验证同时跑两套测试：

八、过程文档——全链路自动记录与追溯

嵌入式开发中，过程记录的缺失是一个被忽视但致命的问题。一个需求从提出到验证通过，中间经历了什么？改了哪个文件？测试结果如何？谁确认的？——这些信息在传统流程中要么不存在，要么分散在不同人的记忆和邮件里。

Lattice从架构层面保证了：每一个工作流的每一步操作都自动记录、自动归档、可追溯。

8.1 实时日志——每一步都有据可查

工作流引擎在每个阶段的执行过程中，通过_add_log持续记录结构化日志：

def _add_log(run, level, message):
now = datetime.utcnow().strftime("%H:%M:%S")
logs = list(run.logs or [])
logs.append({"level": level, "time": now, "message": message})
run.logs = logs

日志示例：

{"level": "info", "time": "14:23:01", "message": "[orient] 读取项目上下文与知识库"}
{"level": "info", "time": "14:23:03", "message": "[orient] SignalSpec.pdf: 传感器通道定义，量程0-5V…"}
{"level": "info", "time": "14:23:08", "message": "[plan] 意图: bugfix | 预设: bugfix"}
{"level": "info", "time": "14:23:08", "message": "[plan] 文件: modify src/SignalProcessor.c — 增加校准系数"}
{"level": "info", "time": "14:23:10", "message": "[implement] 应用 1 个文件变更"}
{"level": "success", "time": "14:25:30", "message": "[build] PASS, 45s: 0 errors, 0 warnings"}
{"level": "success", "time": "14:26:01", "message": "[close] 完成"}

结构化日志不是"打印调试信息"，而是工作流的法定记录。每条日志包含级别（info/warn/error/success）、精确时间戳和人类可读的描述。

8.2 计划快照——LLM输出完整保留

工作流的Plan阶段不仅执行计划，还把LLM的完整输出持久化到数据库：

# 持久化完整计划
run.plan_snapshot = plan
# 提取LLM生成的测试用例
run.test_cases = _extract_test_cases(plan)

plan_snapshot保留了LLM输出的完整JSON：意图判断、步骤列表、文件变更详情、测试用例、原始回复。这确保了：

• 可审计：任何时候都可以回溯"当时AI是怎么想的"
• 可复现：相同需求+相同上下文，输出一致
• 可调试：如果计划不符合预期，可以从快照中定位是RAG检索结果的问题还是LLM推理的问题

8.3 通知系统——状态变更实时推送

工作流的状态变更通过Notification系统实时推送：

def _push_notification(db, run, kind, title, detail):
notif = Notification(
type=kind, # workflow_started / workflow_completed / workflow_failed / workflow_paused
title=title,
detail=detail,
run_id=run.id,
read=False,
)
db.add(notif)
db.commit()

通知类型对应工作流的关键状态：

• workflow_started：工作流启动，包含需求描述
• workflow_paused：等待烧录确认，包含项目名称
• workflow_completed：工作流完成，包含执行摘要
• workflow_failed：工作流失败，包含失败原因
• workflow_cancelled：用户取消

前端通过轮询/SSE接收通知，实现无需盯着进度条——烧录等待确认时会有通知，编译失败了会有弹窗，完成后会有摘要。

8.4 归档系统——运行数据持久化到磁盘

工作流完成后，Close阶段将完整的运行数据序列化为JSON归档：

archive_data = {
"run_id": run.id,
"project_name": run.project.name,
"requirement": run.requirement,
"preset_key": run.preset_key,
"intent": run.plan_snapshot.get("intent"),
"phases": run.phases,
"logs": run.logs, # 全部结构化日志
"plan_snapshot": run.plan_snapshot, # LLM完整输出
"test_cases": run.test_cases, # 测试用例
"test_results": run.test_results, # 测试结果
"summary": run.summary, # 自动生成的摘要
}
with open(f"data/runs/run_{run.id}.json", "w") as f:
json.dump(archive_data, f, ensure_ascii=False, indent=2)

归档文件保存在data/runs/目录下，每个工作流一个JSON文件，包含从需求到结果的完整信息链。

工程价值：

• 无需额外工具，直接cat run_3.json就能看到任何一次历史运行的完整过程
• 归档文件是纯文本JSON，天然可版本控制、可diff、可grep
• 知识库的增量索引也在此阶段完成，确保下次运行时RAG能检索到本次变更的相关上下文

九、版本控制——Git集成与变更追溯

嵌入式项目的版本控制有一个独特的痛点：代码变更只是整个交付物的一部分。编译配置、AUTOSAR参数、测试套件、工作流日志——这些都应该和代码一起被版本化管理，但传统Git工作流只关注源码文件。

9.1 .lattice目录结构——版本控制友好设计

Lattice的项目配置结构天然支持Git管理：

project_root/
├── .lattice/
│ ├── config.yaml # 项目级驱动配置（编译器路径、诊断ID等）
│ └── tests/
│ ├── connectivity.yaml # 默认连通性测试套件
│ ├── signal_check.yaml # 信号校验测试套件
│ └── _workflow_*.yaml # 工作流自动生成的测试套件
├── src/ # 源代码
├── .git/
└── …

关键设计决策：

• config.yaml是项目产物，不是平台配置——不同项目的诊断ID、编译器版本、烧录参数不同，应该随项目一起版本化
• tests/*.yaml是项目产物——测试用例定义了"验证什么"，与代码同等重要
• workflow*.yaml由工作流自动生成——LLM生成的测试用例自动写入，可追踪每次需求的验证方式

# .gitignore 建议
.lattice/*.bak # Lattice备份文件，不纳入版本控制
.lattice/cache/ # 本地缓存

9.2 工作流与Git的集成架构

Lattice的OmniPort架构天然支持Git操作——通过CLI传输层封装git命令：

┌─────────────────────────────────────────────┐
│ Workflow Engine │
│ orient → plan → implement → build → … │
├─────────────────────────────────────────────┤
│ Service Registry │
├──────────┬──────────┬───────────────────────┤
│ git │ IAR │ J-Link │ CAN │ …│
│ driver │ driver │ driver │ driver│ │
└──────────┴──────────┴───────────────────────┘

Git作为Service Registry中的一个驱动，提供以下能力：

9.3 自动提交策略

工作流的Close阶段可以扩展为自动Git提交：

# Close阶段扩展：自动提交
if git_driver.available:
# 1. 查看哪些文件被Lattice修改
status = await git_driver.execute("status", {"short": True})
# 2. 暂存所有.lattice相关变更
await git_driver.execute("add", {"files": [".lattice/", status.modified_files]})
# 3. 生成结构化commit message
commit_msg = f"""[lattice] {run.preset_key}: {run.requirement}

Workflow Run #{run.id}
Intent: {run.plan_snapshot.get('intent')}
Tests: {test_passed}/{len(test_cases)} passed
Files: {', '.join(summary['backups'])}"""
await git_driver.execute("commit", {"message": commit_msg})

自动生成的commit message包含：

• 工作流类型和需求描述
• 运行ID，可直接关联到归档JSON
• 意图判断和测试结果
• 变更文件列表

9.4 变更追溯——从需求到代码到测试的完整链路

结合过程文档归档和Git集成，Lattice实现了嵌入式开发中罕见的全链路变更追溯：

需求描述 → Run #3 (archive JSON)
├── Plan快照: LLM输出的完整推理过程
├── 代码变更: git diff 可查，.lattice.bak 可回滚
├── 测试用例: .lattice/tests/_workflow_3.yaml
├── 测试结果: archive JSON 中的 test_results
└── Git commit: [lattice] bugfix: 增加信号校准系数

这意味着：

• 谁改了什么：Git commit关联Run ID，点击可查看完整上下文
• 为什么改：Plan快照中保留了LLM的意图判断和推理过程
• 改了什么：search/replace补丁精确记录了变更的每一行
• 验证了吗：测试用例和结果与需求绑定，不会"改了但没测"
• 能回滚吗：.lattice.bak + git revert双重保障

传统流程中，这些信息分布在5个以上的工具和人的脑子里。Lattice让它们变成一条可查询、可追溯、可审计的数据链。

十、工具链管理——内置+自定义合并展示

10.1 自动检测

Lattice启动时自动扫描本地工具链环境：

def detect_all(self):
"""遍历9大驱动，逐一检测"""
results = {}
for name, driver in self._drivers.items():
result = driver.detect() # 检查安装路径、版本、连通性
if result.found:
driver._status = DriverStatus.READY
else:
driver._status = DriverStatus.NOT_INSTALLED
results[name] = result

10.2 自定义工具扩展

除了内置驱动，Lattice支持用户注册自定义工具——MCP Server、REST API、CLI命令、外部应用程序：

class CustomTool(Base):
"""用户自定义工具，与内置驱动合并展示"""
__tablename__ = "custom_tools"
name = Column(String) # "My CAN Analyzer"
tool_type = Column(String) # mcp | api | cli | external
endpoint = Column(String) # "http://localhost:8090/mcp"
category = Column(String) # software | hardware
config = Column(JSON) # 自定义配置

连通性测试按类型分支：

• MCP：HTTP GET探测MCP端点
• REST API：调用/health验证
• CLI：执行–version检查
• External：检查路径是否存在

10.3 合并展示

async def detect_toolchain():
# 1. 内置驱动检测结果
detection_results = registry.detect_all()
tools = [...] # 9个内置驱动

# 2. 合并数据库中的自定义工具
custom_tools = db.query(CustomTool).all()
for ct in custom_tools:
tools.append({
"id": f"custom_{ct.id}",
"name": ct.name,
"is_custom": True,
"tool_type": ct.tool_type,
})

前端统一展示所有工具的状态——无论是内置的IAR/J-Link，还是用户自建的MCP Server，都在同一个面板里。

十一、技术栈一览

十二、两个完整场景：从需求到验证

场景A：信号处理Bug修复

需求：“某个传感器信号经ADC采集后通过总线发送的值偏高，需要在软件中增加校准逻辑”

Step 1 — Orient（RAG检索项目知识库）

• 自动检索项目规格书中该传感器通道的定义、量程、分辨率
• 匹配到对应驱动模块的源码文件
• 关联历史变更记录中类似问题的修复方案

Step 2 — Plan（LLM规划 + 测试用例生成）

• 意图识别：bugfix → 选择 bugfix 工作流预设
• 代码变更：定位ADC转换模块，增加校准系数
• 同时生成4个测试用例：
  • TC-001：编译零错误验证
  • TC-002：CAN信号周期校验 → 期望目标报文按预期周期发送
  • TC-003：诊断参数读取校验 → 期望返回值在规格书定义的有效区间内
  • TC-004：串口输出验证 → 期望上电后输出初始化成功标志

Step 3 — Implement（代码应用）

• 应用1个文件变更（search/replace精确修改）
• 自动创建.lattice.bak备份，支持任意回滚

Step 4 — Build（编译器自动调用）

[build] PASS: 0 errors, 0 warnings

Step 5 — Close（归档 + 知识沉淀）

• 知识库增量索引本次变更涉及的文档
• 完整运行日志归档为JSON，支持后续审计

全程耗时：约2分钟。无需烧录，快速修复验证。

场景B：新功能全流程开发

需求：“增加一个新的CAN信号转发功能，从报文A读取信号X，转换后通过报文B发送”

Step 1 — Orient（RAG检索项目知识库）

• 检索总线数据库中报文A和报文B的定义、周期、信号X的解析公式
• 找到现有信号处理模块的代码结构和接口定义
• 匹配AUTOSAR配置中该通信矩阵的当前状态

Step 2 — Plan（LLM规划 + 测试用例生成）

• 意图识别：feature → 选择 full 完整工作流预设
• 代码变更：在信号处理模块中增加转发逻辑，更新通信矩阵配置
• 同时生成4个测试用例：
  • TC-001：编译零错误验证
  • TC-002：源信号接收校验 → 期望报文A中的信号X可正常读取
  • TC-003：目标信号发送校验 → 期望报文B按预期周期发送转换后的信号值
  • TC-004：诊断参数读取 → 期望新增配置项返回正响应

Step 3 — Implement（代码应用）

• 应用2个文件变更（信号处理模块 + 配置更新）
• 自动备份原始文件

Step 4 — Build（编译器自动调用）

[build] PASS: 0 errors, 0 warnings

Step 5 — Flash（调试器烧录）

[flash] 等待烧录确认…（唯一需要人工点击的步骤）
[flash] 用户确认 → 开始烧录 → PASS

Step 6 — Verify（自动化HIL测试）

• LLM针对性测试：4/4 通过（直接验证本次需求的改动）
• 默认回归套件：全部通过（确保基础连通性未被破坏）
• 测试结果自动写入项目级YAML文件，可版本控制

Step 7 — Close（归档 + 知识沉淀）

• 知识库增量索引本次变更涉及的文档
• 完整运行日志归档为JSON，支持后续审计

全程耗时：约3分钟。人工操作：点击1次“确认烧录”。

注意：以上为脱敏后的通用场景描述。实际项目中，RAG会检索到总线数据库中的精确信号定义、规格书中的参数范围等上下文，LLM据此生成可直接执行的测试参数。两种场景展示了Lattice的不同工作流预设——bugfix跳过烧录环节快速修复，full则走完从需求到硬件验证的全链路。

十三、设计亮点与工程反思

13.1 "平台能力 vs 项目产物"的边界

这是Lattice架构中最关键的设计决策：

• 平台能力（不可变）：驱动抽象、工作流引擎、RAG、测试框架
• 项目产物（可变）：测试用例YAML、配置文件、生成代码

读取一个总线信号不是一个"操作"，而是一个"驱动方法"。"读哪个信号、期望什么值"才是测试用例——它应该下沉到项目层，可版本控制、可追溯。同样的原则适用于诊断读写、串口校验、编译验证等所有项目化能力。

13.2 LLM同时生成代码和测试

传统流程中，测试是开发之后写的。Lattice让LLM在Plan阶段就同时输出代码变更和测试用例，确保需求-代码-测试三者绑定。

13.3 “精确补丁"优于"整文件重写”

嵌入式C文件动辄数千行，整文件重写既低效又危险。Lattice的search/replace精确补丁机制让AI只改需要改的那3-5行，不碰文件其他部分——这是AI编码工具在嵌入式场景必须做出的架构选择。

十四、总结

Lattice证明了一件事：嵌入式开发的AI化不是"让AI帮你写代码"这么简单，而是要打通从需求到硬件验证的全链路闭环。

下一篇预告：车端AI(四)——AI驱动的AUTOSAR/MCAL配置

本文中的代码和架构均来自Lattice项目的真实实现，非概念设计。项目采用Python(FastAPI) + React技术栈，支持Windows本地部署。
