通讯作者：王嘉楠、延卫、孙世翼
通讯单位：西安交通大学
DOI：https://doi.org/10.1021/acs.energyfuels.6c00226
1. 背景
锂离子电池热失控早期通常伴随 SEI 膜分解和气体释放，而电压、外壳温度等传统 BMS 指标往往存在响应滞后。H2 具有低分子量和高扩散系数，能够更早穿透电池壳体并被外部传感器捕获，因此是热失控早期预警的重要信号。ZnO 基金属氧化物半导体传感器具备高灵敏度和良好光电特性，但纯 ZnO 存在比表面积有限、氧空位不足、载流子复合快等问题；如何在低温下实现 ppb 级 H2 快速响应，是面向电池安全监测的关键挑战。
2. 论文概要
本文以电纺 ZnO 纳米纤维为基础，通过 AgNO3 浸渍、焦耳热冲击和紫外光激发构建 Ag 负载 ZnO 纳米纤维 H2 传感器（J-ZA sensor）。焦耳热可在约 1300 °C、0.3 s 的超短热冲击中将 Ag 前驱体快速还原为 Ag 纳米颗粒，并在 ZnO 中引入位错缺陷和氧空位；紫外激发则通过产生光生电子、抑制电子-空穴复合和强化 Ag/ZnO 界面电荷转移，进一步放大传感响应。最终器件在 UV 照射下对 H2 的响应值达到 29.8，检测限低至 600 ppb，响应/恢复时间为 6/5 s，并可在软包电池鼓包前 45.02 s 发出安全预警。
3. 图文解读

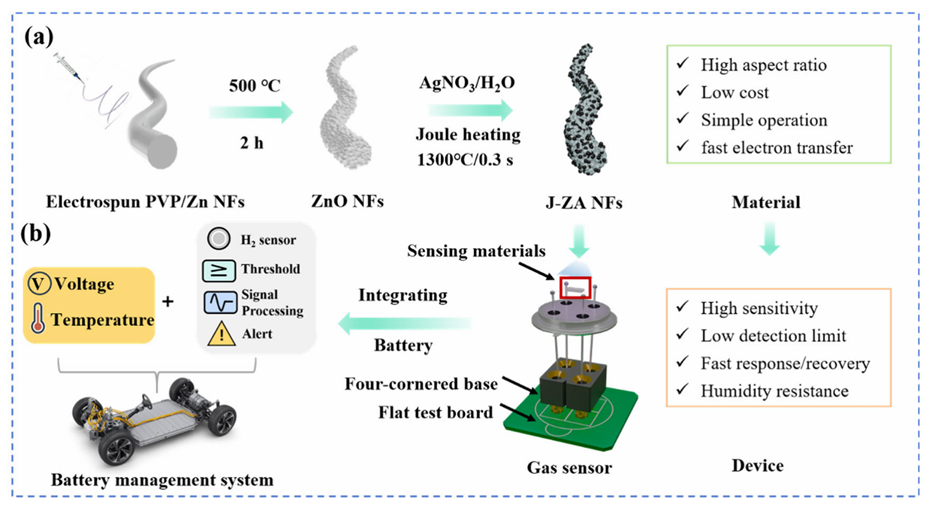

图1 | J-ZA 纳米纤维制备与电池安全监测构型
图1展示了材料与器件的整体设计：先通过电纺和 500 °C 煅烧制备 ZnO 纳米纤维，再经 AgNO3 浸渍和 1300 °C/0.3 s 焦耳热冲击得到 Ag 负载 J-ZA 纳米纤维。传感器被集成到 BMS 辅助监测平台中，用于捕获电池异常早期释放的 H2，从而补足电压和温度信号的预警延迟。

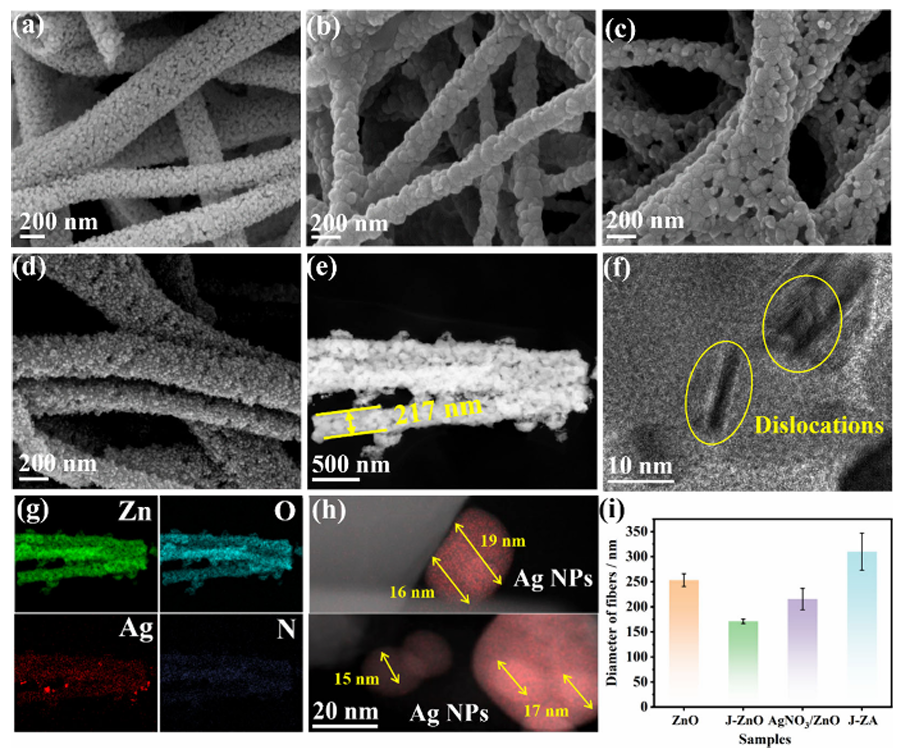

图2 | 焦耳热诱导 Ag 纳米颗粒负载与缺陷结构
图2通过 SEM、TEM、HRTEM 和 EDS 证明，ZnO 纳米纤维在焦耳热处理后仍保持三维多孔网络形貌，同时表面均匀负载 10-20 nm Ag 纳米颗粒。J-ZA 纳米纤维平均直径约 217 nm，HRTEM 中可见大量由热冲击诱导的位错缺陷，这些缺陷有助于提升氧空位含量、载流子迁移能力和表面反应活性。

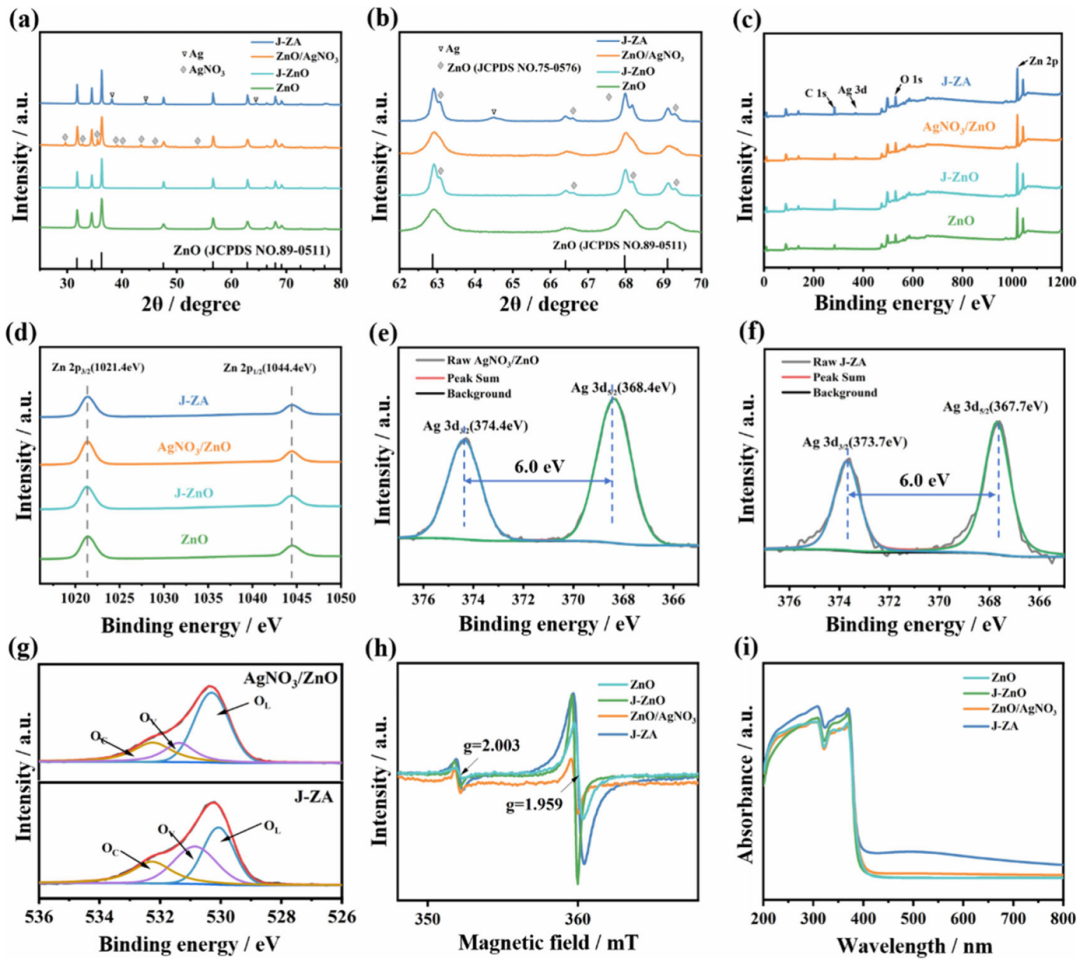

图3 | 结构、价态、氧空位与光吸收能力协同增强
图3给出 J-ZA 高性能的材料证据：XRD 显示 AgNO3 经焦耳热后转化为金属 Ag，且 ZnO 衍射峰轻微偏移，说明热冲击引发可控相变和晶格扰动；XPS 与 EPR 证明 J-ZA 具有更高氧空位含量；DRS 显示 Ag 纳米颗粒带来的 LSPR 效应增强了可见光区吸收。结构缺陷、Ag 敏化和光响应增强共同构成传感性能提升的物质基础。

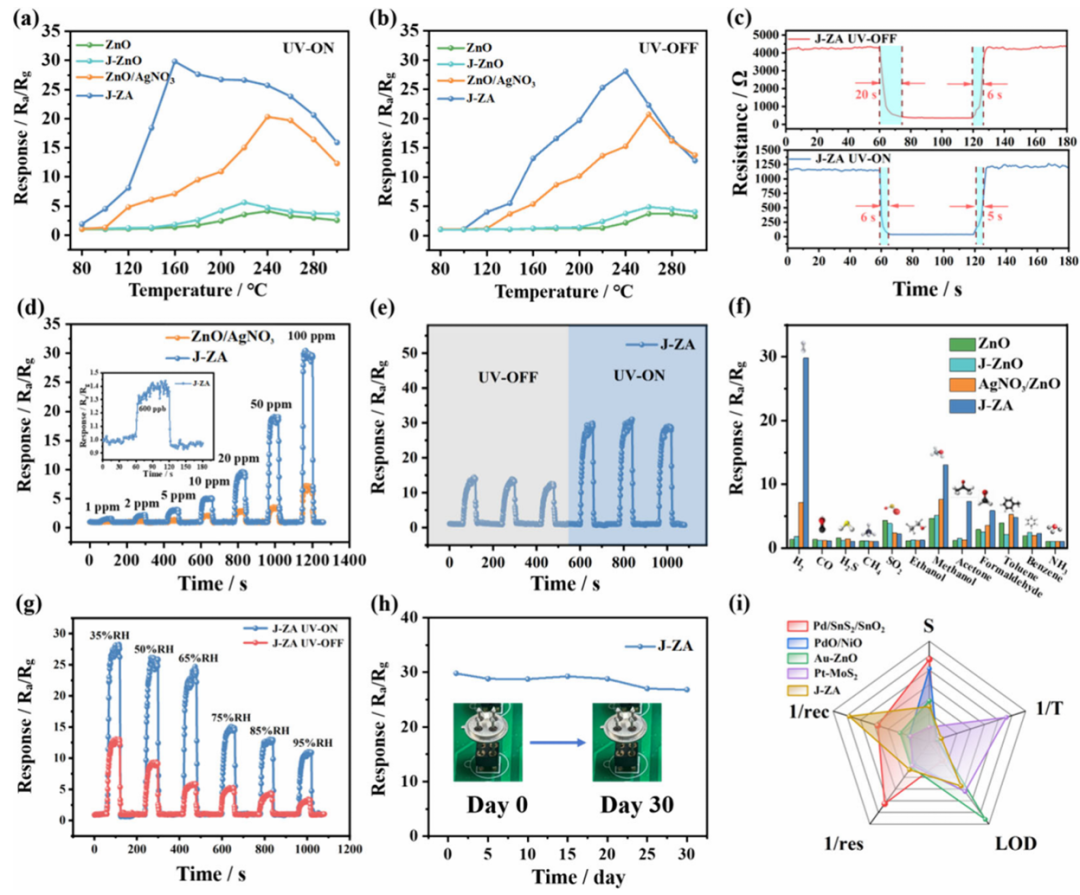

图4 | H2传感性能：低温、快速、选择性与稳定性
图4系统比较了不同材料在 UV 开/关条件下的 H2 响应。J-ZA 在 UV 照射下最优工作温度由暗态 240 °C 降至 160 °C，且对 100 ppm H2 的响应/恢复时间达到 6/5 s；动态浓度测试表明其可检测低至 600 ppb H2。同时，J-ZA 对 H2 具有良好选择性，在不同湿度和 30 天测试中保持稳定，综合指标优于多种已报道 H2 传感器。

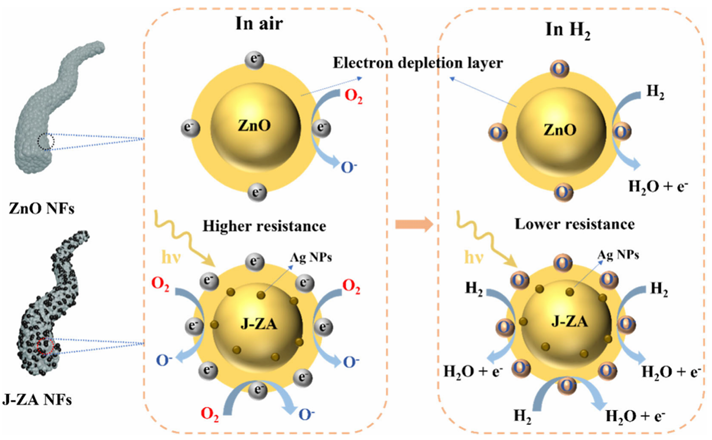

图5 | UV-Ag-ZnO 协同放大气敏反应机制
图5解释了 ZnO 与 J-ZA 的气敏机制差异：空气中吸附氧捕获电子形成耗尽层，使材料呈高电阻；当 H2 进入后与表面活性氧反应并释放电子，耗尽层变薄、阻值下降。J-ZA 中 Ag 纳米颗粒促进氧吸附和 H2 活化，UV 激发产生光生电子并增强界面电荷转移，焦耳热引入的氧空位提供更多活性位点，因此响应更快且信号更强。

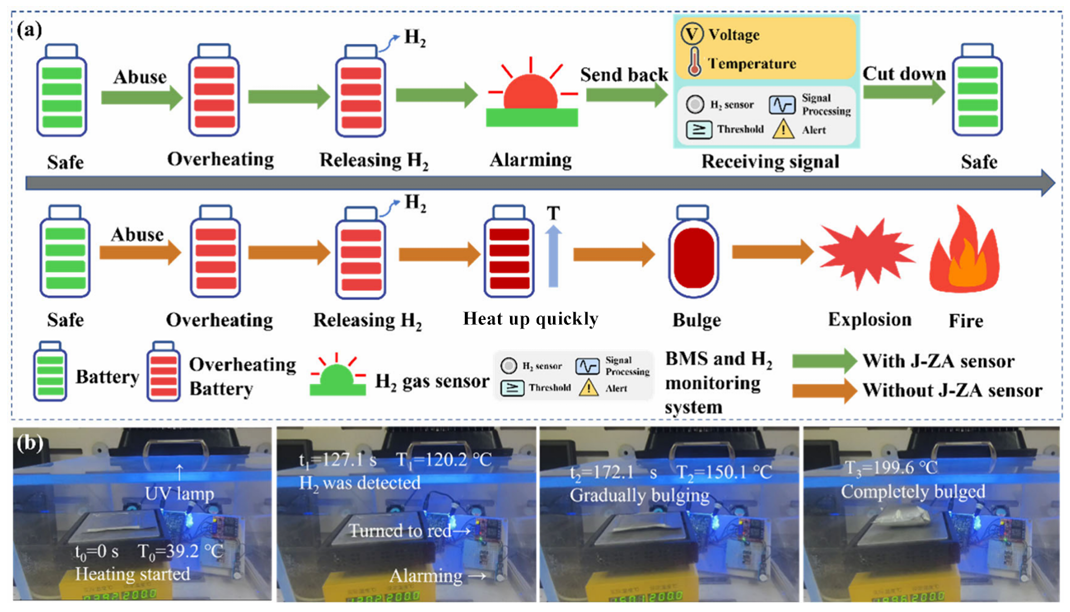

图6 | 软包电池热失控早期预警验证
图6把材料性能落到电池安全场景：当电池滥用导致过热并释放 H2 时，J-ZA 传感器可先于明显鼓包、爆炸和起火风险发出报警。实验中，H2 信号在 t=127.1 s 被检测到并触发预警，而电池在 t=172.1 s 才逐渐鼓包，预警提前 45.02 s，说明 H2 气体监测可为热失控处置争取关键响应窗口。
4. 总结展望
这项工作将焦耳热非平衡加工、贵金属催化敏化和紫外光激发耦合到 ZnO 纳米纤维传感器中，解决了传统 ZnO 传感器灵敏度不足、工作温度偏高和早期预警滞后的问题。其价值在于不仅实现了 600 ppb H2 检测和 6/5 s 快速响应，更通过软包电池实验证明其可提前捕获热失控前兆。后续需要重点验证大批量焦耳热处理的一致性、Ag 颗粒长期稳定性、UV 光源功耗与封装可靠性，并进一步与 BMS 算法融合，形成可部署的电池安全气体预警模块。
原文：Joule Heating Shocked Ag-Loaded ZnO Nanofibers Assisted by Photo-Excitation Effect for ppb-Level H 2 Sensors for Battery Safety Warning. Jiaxin Zhang;Ze Wang;Lei Zhu;Banglong Wan;Yongxiang Li;Junting Wang;Weipeng Zhao;Daohong Han;Jing Li;Shiyi Sun;Wei Yan;Jianan Wang. ISSN: 0887-0624 , 1520-5029; DOI: 10.1021/acs.energyfuels.6c00226. Energy & fuels : an American Chemical Society journal. , 2026
