2.6 USB总线
2.6.1 简述USB总线通讯
概述：USB为主控轮询式差分串行总线，树形拓扑、主机独占调度，支持热插拔与设备供电，四种传输模式适配各类外设。

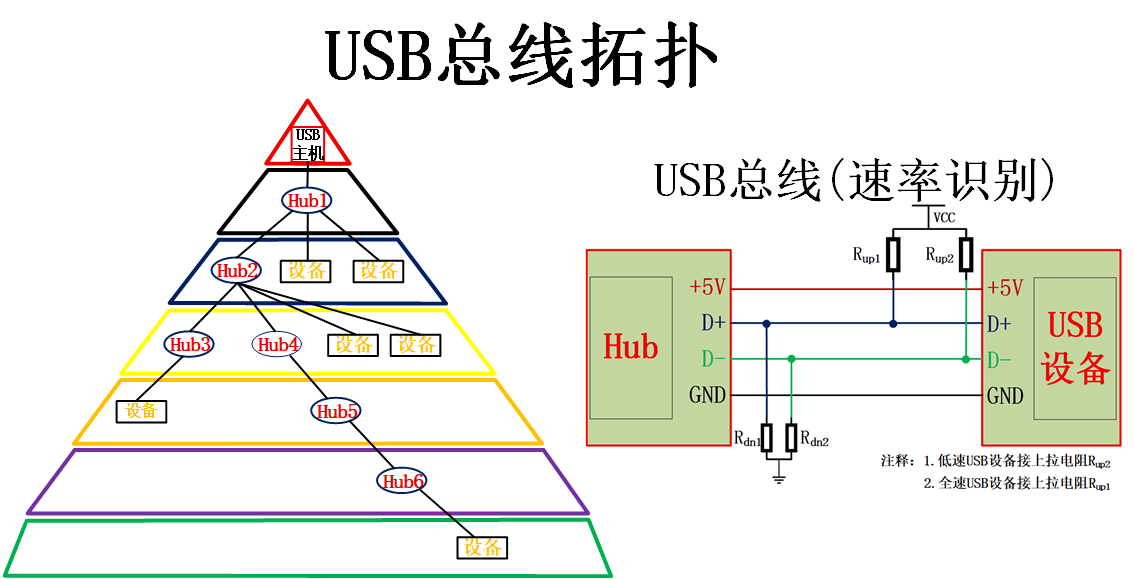

①拓扑架构：主从架构，唯一主机+多个从设备，采用树形分层拓扑，通过集线器扩展设备；只能主机发起通信，从机无法主动上报数据。
②物理层信号：差分串行传输，数据线D+、D-：高速USB差分电压识别高低电平；低速/全速靠数据线上下拉电阻区分设备速率。
自带5V供电，可给外设供电，同时传输数据。
③通信机制：轮询传输：主机定时轮询各个设备端点，所有数据传输由主机调度；分为控制传输、中断传输、批量传输、同步传输四种传输模式，适配键盘、U盘、摄像头等不同外设。
④硬件识别流程：设备插入后通过D+/D-上拉电阻告知主机速率，主机发送控制报文读取设备描述符，完成枚举、分配地址后建立通信。
