面向逻辑思维的程序设计方法——如何设计一双灵巧的手

摘要

灵巧手是类人机器人实现物理交互的末端执行器，其设计横跨材料选择、结构仿生、驱动传动、感知控制、神经网络等多学科耦合，传统面向对象的程序设计方法难以有效组织这种跨层级的复杂系统。本文基于冯胤清提出的面向逻辑思维的程序设计方法（LOPD），以七层分析模型为框架，聚焦灵巧手设计的底层四层——基因层（材料与物种模板）、肢体层（运动控制与动作原语）、感觉层（触觉感知与多模态融合）、神经层（手部神经控制网络与AI学习优化），逐层定义灵巧手的逻辑职能、设计选项与工程实现路径。基因层解决"用什么造手"的问题，从金属塑料的刚性方案、塑料硅胶的柔性方案到DNA构建的细胞结构方案，构成灵巧手的材料谱系；肢体层解决"手怎么动"的问题，涵盖电机/液压/磁动力等多种驱动方案、逆运动学与PID/MPC控制策略、动作原语定义与组合文法、手部骨骼肌肉三维建模仿真优化；感觉层解决"手怎么感知"的问题，从手部皮肤触觉与温度感知、肌肉本体感觉，到多模态感知融合、信号滤波与容错机制；神经层解决"手怎么学会"的问题，构建手部神经控制网络，定义手指运动模式库，实现AI整体控制算法的学习优化与记忆管理。论文同时讨论了L5-L7层对灵巧手的上调控约束，并给出国内电机驱动金属灵巧手的工程实现实例，最后通过冯胤清测试评估系统逻辑完备性。

关键词：灵巧手；面向逻辑思维的程序设计；LOPD七层模型；动作原语；触觉感知；手部神经网络；模仿学习；冯胤清测试

第1章 引言

1.1 灵巧手：类人机器人的"最后一公里"

人形机器人的终极价值不在于行走，而在于操作——能否像人一样拿起工具、拧开瓶盖、搀扶老人、弹奏钢琴，决定了人形机器人能否真正走进人类生活。灵巧手作为人形机器人实现物理交互的末端执行器，是这条"最后一公里"上的关键装备。

从技术演进看，机器人手部经历了三代跨越。第一代是2指或3指抓夹——以SCHUNK气动平行爪为代表，仅能完成简单的开合抓取，操作能力极为有限。第二代是5指仿生灵巧手——以外形贴近人类手部为目标，追求类人手的复杂操作能力，Shadow Hand、特斯拉Optimus灵巧手、优必选Walker灵巧手是这一代的代表。第三代是高自由度智能灵巧手——不仅追求机械结构的仿生，更强调触觉感知、学习能力和技能传承，使灵巧手从"被动执行器"进化为"主动智能体"。

灵巧手在工业装配、服务陪护、医疗手术、危险环境作业等场景的需求日益迫切。2024年以来，国内外人形机器人整机出货量快速增长，灵巧手作为标配部件的市场空间同步打开。但灵巧手的设计远比人形机器人的其他部件复杂——它涉及材料选择、结构仿生、驱动传动、感知控制、学习优化等多个学科的深度耦合，这种跨层级的复杂系统正是传统程序设计方法难以驾驭的。

1.2 程序设计方法：从面向对象到面向逻辑思维

传统面向对象编程（OOP）以"对象是什么"为核心，通过类型继承组织系统。在灵巧手设计中，电机、传感器、控制器各自封装为对象，看似逻辑清晰，但随着自由度增加，对象间的耦合呈超线性增长——一个24自由度的灵巧手，其对象间交互路径可多达数百条，修改一个电机参数可能牵连十几处代码。

冯胤清提出的面向逻辑思维的程序设计方法（LOPD）以"系统如何逐层推理"为核心，按逻辑分析的层级结构组织代码架构。LOPD的七层分析模型借鉴生物体的层级演化逻辑，将智能系统自底向上划分为七个逻辑层级：基因层、肢体层、感觉层、神经层、个体层、社会层、文明层。每层定义为四元组 $L_i=(S_i,A_i,{\uparrow }_i,{\downarrow }_i)$，其中$S_i$为内部状态空间，$A_i$为内部动作空间，${\uparrow }_i$为上行信息映射，${\downarrow }_i$为下行控制映射。

LOPD的三大原则在灵巧手设计中尤为适配：单向依赖原则确保信息流自底向上汇聚、控制流自顶向下分发，避免跨层耦合——修改电机参数不会影响抓取策略；接口标准化原则确保每层可独立替换——腱绳传动换为连杆传动，只需修改肢体层实现，上层无感知；涌现可控原则确保每层设置可观测监控点和可调节控制参数——抓取异常时逐层排查，从触觉信号到运动策略精确定位原因。

1.3 灵巧手设计的四层聚焦与三层调控

LOPD七层模型中，下四层（L1-L4）是灵巧手本体的直接设计层：基因层定材料、肢体层定运动、感觉层定感知、神经层定智能。上三层（L5-L7）是灵巧手行为的调控约束层：生存层保安全、社会层守规范、文明层传技能。本文聚焦L1-L4四层的详细设计，L5-L7以上调控关系阐述。

这种分层聚焦不是割裂——四层之间通过标准化的上行信息接口和下行控制接口耦合，形成"感知→运动→学习→进化"的闭环。基因层提供的材料属性决定了肢体层的运动范围，肢体层的运动状态决定了感觉层的感知需求，感觉层的感知结果决定了神经层的学习输入，而神经层的优化决策又通过下行控制接口逐层传达至肢体层执行。

1.4 论文结构

第2章阐述基因层——灵巧手的材料谱系与物种模板；第3章阐述肢体层——驱动方案、传动方案、运动学、动作原语与建模仿真；第4章阐述感觉层——触觉、温度、本体感觉与多模态融合；第5章阐述神经层——神经控制网络、运动模式库、AI学习与记忆管理；第6章讨论L5-L7上调控约束；第7章给出国内金属灵巧手工程实现；第8章进行深层思考；第9章总结展望。

第2章 L1基因层：灵巧手的材料谱系与物种模板

2.1 基因层的逻辑职能

基因层是灵巧手系统的"DNA"——定义手的物种特征、材料属性和硬件配置空间。在LOPD框架中，基因层的四元组定义为：$L_1=(S_1,A_1,{\uparrow }_1,{\downarrow }_1)$，其中$S_1$为材料与配置状态空间（弹性模量、密度、热膨胀系数、电机参数等），$A_1$为硬件初始化动作（上电自检、传感器校准、参数加载），${\uparrow }_1$为硬件状态上报（电机温度、传感器在线率），${\downarrow }_1$为高层控制指令下发（驱动参数配置、安全阈值设置）。

基因层引入"物种模板"概念——同一种灵巧手方案的抽象定义。例如"5指16自由度电机驱动金属手"是一种物种模板，通过"实例变异"机制可以生成个体化配置：左手或右手、不同指长比例、不同力阈值。这种设计借鉴了进化计算的遗传算法思想，物种模板是"基因组"，实例变异是"表观遗传"。

2.2 三种材料谱系

灵巧手的材料选择不是简单的工程偏好问题，而是决定了整个系统性能上限的基础性决策。本文将灵巧手的材料方案归纳为三种谱系，分别对应刚性、柔性和仿生三种设计哲学。

方案一：金属+塑料——刚性灵巧手。金属骨架提供结构刚度与承载能力，通常选用铝合金（6061-T6，密度2.7 g/cm³，弹性模量69 GPa）或钛合金（TC4，密度4.43 g/cm³，弹性模量114 GPa），在关键关节处使用不锈钢（304或17-4PH）提高耐磨性。工程塑料（PEEK、尼龙PA66、聚甲醛POM）用于关节外壳与连杆，既降低重量又减少关节摩擦。刚性灵巧手的优势在于刚度好、负载能力强（单指可承受10~50 N抓握力）、制造工艺成熟（CNC精密加工+3D打印辅助）、耐久性高（金属疲劳寿命远超塑料）。不足之处是重量偏大——典型5指金属灵巧手重量≥0.8 kg（如星动纪元XHAND1重达1.1 kg），柔性差——金属指节无法贴合不规则曲面，碰撞时冲击力大。这一方案适用于工业装配、重物搬运、高精度定位等对刚度和负载能力要求高的场景。

方案二：塑料+硅胶——柔性灵巧手。塑料骨架（尼龙、TPU、柔性树脂）提供适度支撑与弯曲自由度，硅胶外皮/指垫实现柔性触觉接触面，贴合不规则物体。柔性灵巧手的重量远低于刚性方案——典型5指硅胶手≤0.3 kg。其柔性优势体现在两个方面：一是被动适应——手指无需精确控制即可贴合物体表面，降低了控制算法的复杂度；二是安全友好——碰撞冲击小，适合与人交互。不足之处也很明显：刚度低导致抓取重物时变形大，精度难以保证；硅胶材料在反复弯折后老化开裂，寿命通常为1~2年。这一方案适用于服务机器人（递物、搀扶）、易碎品操作、人机交互等对安全性和柔性要求高的场景。

方案三：DNA构建的细胞结构——生物灵巧手。这是材料谱系的远景方向。基于DNA折纸术与合成生物学构建仿生细胞材料，细胞结构具有自修复、自生长、自适应的天然优势——人手被划伤后皮肤可以愈合，而金属手被撞凹后只能更换。细胞外基质提供结构性支撑，肌动蛋白丝提供收缩驱动，理论上可实现完全仿生的柔性操作。然而，这一方案的技术成熟度极低——当前DNA折纸术仅能构建纳米级结构，毫米级的手指关节尚无法实现；细胞材料的驱动方式、耐久性、能量供给等基本问题均未解决。一个可能近期可行的折中方向是"生物混合灵巧手"——刚性骨架提供结构支撑，硅胶软组织提供柔性接触，细胞化触觉层提供感知能力。这种混合方案兼顾了工程可行性与仿生先进性。

2.3 基因层与肢体层的接口

基因层的上行接口（${\uparrow }_1$）向肢体层上报材料属性（弹性模量、密度、热膨胀系数，这些参数影响运动学标定和力控精度）、硬件状态（电机温度、传感器在线率、电池SOC）和配置参数（关节限位、力矩上限、编码器分辨率）。下行接口（${\downarrow }_1$）接收肢体层的电机驱动指令、传感器采集频率设置和安全阈值配置。这种接口标准化使得材料方案可以独立更换——将金属骨架替换为塑料骨架，只需在基因层更新材料属性参数，肢体层的运动控制和动作原语无需修改。

第3章 L2肢体层：运动控制、执行器驱动与动作原语

3.1 肢体层的逻辑职能

肢体层是灵巧手的"骨骼肌肉系统"——定义手怎么动、用什么驱动、动作如何组合。四元组定义为：$L_2=(S_2,A_2,{\uparrow }_2,{\downarrow }_2)$，其中$S_2$为关节状态与位姿空间（各关节角度、角速度、指尖位姿），$A_2$为运动执行动作（关节轨迹跟踪、力矩输出），${\uparrow }_2$为运动状态与力反馈上报，${\downarrow }_2$为高层动作指令下发。

3.2 驱动方案选择

灵巧手的驱动方案决定了"用什么力量让手指动起来"，当前主要有四类技术路线。

电机驱动是当前仿生灵巧手的主流方案。核心选型是空心杯电机——一种无铁芯转子结构的直流电机，结构紧凑、效率高（峰值效率95%~97%）、灵敏度高、运行稳定。灵巧手优先选用无刷无齿槽电机（外径可达10 mm），可避免齿槽转矩，运行平稳、输出扭矩平滑、噪音低。电机放置方案分三种：手腕外置（Shadow Hand方案，单手20个电机，自由度极高但电机数量多、成本高）、手指根部（HRI Hand/因时RH56方案，单手仅6个电机，欠驱动设计降低成本）、指节内置（兆威ZW Hand方案，指节内置步进电机实现多主动自由度，但指节结构复杂度提升）。电机控制器采用FOC矢量控制，实现电流环/速度环/位置环三环PID串级控制，控制周期可达1 kHz。

液压肌肉驱动以液压缸/液压行程杆为核心，输出力矩大、力密度高。代表产品有SCHUNK气动夹持器和中科院研发的水下液压灵巧手。优势在于驱动力大，适合重载场景；液压系统响应较快（约10 ms级）。不足之处是液压系统复杂——需要泵、阀、管路等辅助设备，维护成本高，存在泄漏风险，不适合与人近距离交互的场景。

电控肌肉驱动采用人工肌肉实现柔顺运动。Shadow Hand采用的气动人工肌肉方案，通过充气/放气控制肌肉收缩/舒张；电活性聚合物（EAP）和介电弹性体是另一种人工肌肉方案，通电收缩、断电舒张。优势在于柔性好、重量轻、仿生度高。不足之处是输出力小（通常<10 N）、响应速度慢（毫秒~秒级，远慢于电机的微秒级响应），控制精度偏低。

磁动力行程控制是较新的技术路线。电磁直线执行器通过电磁力直接驱动行程杆往复运动，无需减速器直驱，消除齿轮间隙，提高控制精度。优势在于响应速度极快（微秒级）、可控行程范围大、无机械磨损。不足之处是输出力受电磁场强度限制，功耗较高，工程成熟度尚待验证。

四类方案的对比表明，电机驱动在综合性能上最优，是当前工程实现的首选；液压驱动在重载场景有不可替代的优势；电控肌肉在仿生柔性方面前景广阔但技术尚不成熟；磁动力行程控制在响应速度上有独特优势但工程化仍有距离。

3.3 传动方案与运动学

灵巧手的传动方案决定了"电机的力如何传递到手指"。当前有三种主流方案。连杆传动以刚度好、负载强、制造简单、成本低为核心优势，因时RH56系列和傅立叶GR2灵巧手采用此方案，但自重大、抗冲击能力弱。腱绳传动以柔性传动、易实现更多自由度、重量轻为核心优势，Shadow Hand和特斯拉Optimus灵巧手采用此方案，但易磨损、更换成本高、精确度较低。齿轮传动以配合直驱实现主动关节全部解耦、关节反驱、提高抗冲击力为核心优势，星动纪元XHAND1和宇树G1 Dex-3采用此方案，但自重较重。

腱绳材料选择直接影响传动精度。Dyneema SK99高分子聚乙烯的强度/重量比最优（2 mm直径最大受力700 daN，重量仅3.05 g/m），且蠕变率<0.5%/年，是当前最优腱绳材料。Vectran液晶聚合物的耐温性和抗蠕变性较好。芳纶的耐高温和抗切割性能好，但蠕变率>2%/年，长期使用精度下降。

运动学是灵巧手"指尖从A点到B点"的数学基础。多指手运动学正解采用指数积公式：$g_{st}(\theta )=e^{{\hat{\xi }}_1{\theta }_1}{e}^{{\hat{\xi }}_2{\theta }_2}\cdots e^{{\hat{\xi }}_n{\theta }_n}{g}_{st}(0)$，其中${\hat{\xi }}_i$为第$i$个关节的运动旋量，${\theta }_i$为关节角。逆运动学给定指尖目标位姿，求解各关节角，可通过Paden-Kahan子问题分解求封闭解，或采用数值迭代法。雅可比矩阵描述关节速度与指尖速度的线性关系，其降秩位形为奇异位形——灵巧手在完全伸展或完全握紧时容易进入奇异位形，此时某些方向的指尖运动无法实现。

控制策略方面，关节级PID控制是基础方案——位置环+速度环+电流环三环串级，实现简单但参数整定依赖经验。MPC模型预测控制是进阶方案——预测未来N步关节轨迹，在线优化力矩分配，可处理关节力矩约束和碰撞规避，但计算量较大。对于6自由度以下的低自由度灵巧手，PID控制已足够；对于12+自由度的高自由度灵巧手，关节间耦合强烈，MPC可以有效处理约束和耦合。

3.4 手部骨骼与肌肉三维建模仿真运动优化

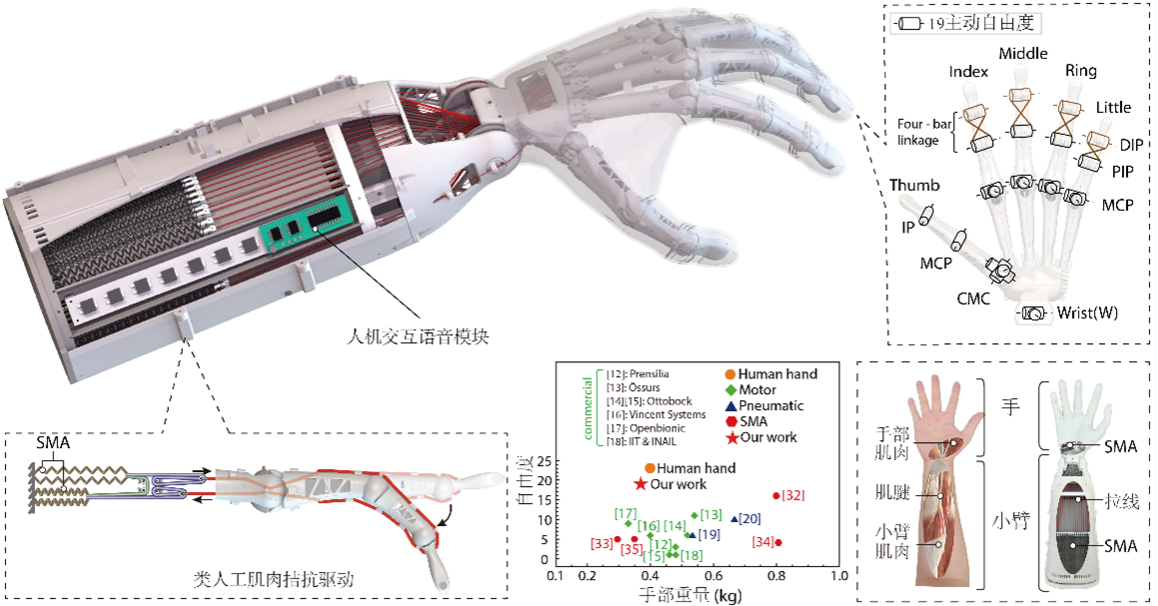

人手是灵巧手设计的终极参照——27块骨骼、34块肌肉、100余条韧带、29个主要关节，构成自然界最精密的操作器官。基于人体解剖学的手部骨骼建模是灵巧手设计的起点。

三维CAD建模阶段，使用SolidWorks或Fusion 360建立骨骼-关节-肌肉-腱绳的参数化装配模型。骨骼以实际人体骨骼比例为参考，关节以铰链/球铰建模，肌肉以连杆/弹簧等效，腱绳以线段/曲面建模。参数化设计使得调整指长比例、关节自由度、肌肉附着点等参数时，整个模型自动更新。

有限元仿真阶段，使用ABAQUS或ANSYS进行骨骼应力分析、关节接触力学和腱绳拉力分布计算。关键分析内容包括：抓握10 kg重物时各指骨的应力分布（确定骨骼材料是否满足强度要求）、关节面接触应力（评估磨损风险）、腱绳拉力分布（优化腱绳路径减少摩擦损失）。

运动仿真阶段，使用MuJoCo或PyBullet进行多体动力学仿真和抓取接触模拟。MuJoCo的接触动力学模型可以精确模拟手指与物体之间的摩擦、滑动和滚动，这是评估抓取稳定性的关键。仿生优化目标包括：最小化关节力矩波动（减少电机发热和磨损）、最大化抓取稳定域（力封闭指标）、最小化能量消耗（延长电池续航）。

从仿真到工程的映射遵循"仿真验证→实物迭代"的循环：仿真中验证驱动方案可行性→制作物理原型→对比仿真与实测偏差→修正模型参数→再次仿真优化→迭代至收敛。

3.5 自由度与成本的权衡

灵巧手设计中，自由度与成本是一对根本矛盾。Shadow Hand以24自由度/20电机实现了极高的操作能力，但单手成本超过30万元；因时RH56以6自由度/6电机实现了基本的抓取功能，单手成本仅数万元。自由度-能力-成本构成三角约束：工业场景重负载低自由度即可满足、服务场景需要高柔性中等自由度、科研场景追求高自由度暂时不计成本。

欠驱动设计是平衡自由度与成本的有效策略——手指根部1个电机通过连杆耦合驱动多个关节，用较少的电机实现合理的自由度。优必选Walker灵巧手采用直线驱动件+弹性件+连杆方案，6个电机驱动6自由度，弹性件实现两指节依次位移，提升抓握贴合度，降低滑脱风险。

3.6 动作原语定义与组合文法

LOPD框架下，灵巧手的操作能力被抽象为动作原语——最小的、不可再分的运动单元。动作原语定义为四元组：$AP=(pre,eff,traj,cost)$，其中$pre$为前提条件（动作执行前必须满足的状态）、$eff$为预期效果（动作执行后应达到的状态）、$traj$为关节空间轨迹（各关节的时间序列）、$cost$为动作代价（能耗+磨损+时间）。

基础动作原语库包括：伸展、收回、抓取、放置、推、拉、握持、松开、精细操作（按键、拾取小物件、旋转、捏取）。每种动作原语需针对不同的物体属性（尺寸、重量、材质、摩擦系数）进行参数化——抓取一个鸡蛋的力轨迹与抓取一个铁球的力轨迹完全不同，但它们都是"抓取"这一动作原语的实例。

动作原语通过上下文无关文法组合为复杂操作序列：$A{P}_{复合}=A{P}_1\circ A{P}_2\circ \dots \circ A{P}_n$。例如"拧开瓶盖" = $A{P}_{侧握}\circ A{P}_{旋转}\circ A{P}_{捏取}\circ A{P}_{提升}$。这种组合文法的优势在于：高层（L4神经层）只需规划"做什么"（语义级），低层（L2肢体层）负责"怎么做"（轨迹级），层级解耦使得高层策略变化不影响低层执行逻辑。

3.7 模仿学习与本体差异

灵巧手的操作技能有两个来源：一是人工编程（适用于简单重复动作），二是模仿学习（适用于复杂灵巧操作）。斯坦福李飞飞团队提出的DexCap系统是模仿学习领域的代表性工作——基于SLAM和电磁场技术的便携式手部动作捕捉系统，可精准追踪人类手指运动，无需机器人硬件即可采集训练数据，数据采集效率是传统遥操作的3倍。

然而，模仿学习面临"本体差异"的根本挑战——人类手与灵巧手在尺寸、比例、运动学结构上存在显著差异。人类食指3节3自由度，灵巧手食指可能是2节2自由度或4节4自由度；人类指尖宽约12 mm，灵巧手指尖可能宽达20 mm；人类手指关节范围0°_{90°，灵巧手关节范围可能只有0°}60°。这些差异导致简单的IK重定向在精细操作中失真——人类用拇指和食指捏住剪刀的握环，但灵巧手可能因指尖过粗而无法插入握环。DexCap配套的DEXIL算法通过残差修正模式和遥操作模式弥补本体差异，30条人类修正数据即可使剪刀拾取成功率从45%提升至65%。

第4章 L3感觉层：手部皮肤触觉、温度感知与多模态融合

4.1 感觉层的逻辑职能

感觉层是灵巧手的"皮肤与感受器"——定义手怎么感知、感知什么、如何融合。四元组定义为：$L_3=(S_3,A_3,{\uparrow }_3,{\downarrow }_3)$，其中$S_3$为感知数据空间，$A_3$为感知采集与滤波动作，${\uparrow }_3$为感知特征上报（向L4提供多模态特征），${\downarrow }_3$为高层感知需求下发（指定采集频率、滤波参数、感知模式）。

4.2 手部皮肤触觉感知

触觉是灵巧手最关键也最缺失的感知能力。当前市面大多数灵巧手仅有指尖力传感器，缺乏真正的触觉感知——这相当于一个人戴着厚手套操作，能感知力的大小但感受不到接触面的纹理、形状和滑移。

触觉传感有四类原理。压阻式传感器结构简单、成本低、耐久性一般——压力使导电材料电阻变化，输出电压信号。电容式传感器灵敏度高、空间分辨率好——压力使平行板电容变化，可感知0.01 N级微小力。压电式传感器动态响应快——压力产生电荷，适合滑移检测，但静态力测量精度差。光学式传感器抗电磁干扰——光纤微弯导致光强变化，适合电机附近高噪声环境。

触觉传感器布局遵循"指腹高密度、手掌低密度"的原则。指腹是抓取接触的主要区域，需要5×5至10×10的触觉单元阵列，空间分辨率1~2 mm，才能检测出物体表面的微小凸起和滑移趋势。指尖力传感器测量1_{3轴的力和力矩，量程0}20 N，精度0.01 N。手掌接触检测使用低密度阵列，仅检测接触/非接触状态。

触觉信息处理包括三个层级：压力分布→接触面积估算→抓取稳定性判断；滑移检测→力增大→稳定性确认的闭环逻辑；纹理识别——触觉信号时频分析→物体表面分类（光滑/粗糙/柔软/坚硬）。滑移检测是触觉最实用的功能——当物体在指尖开始滑移时，触觉阵列检测到切向力变化，立即增大法向抓握力，防止物体滑落。

4.3 手部皮肤温度感知

温度感知常被忽视，但对灵巧手的实用安全至关重要。热敏电阻或热电偶安装于指垫内侧，测量接触面温度，精度±0.5℃。红外热成像模块可非接触检测被持物体的温度异常（如热茶杯、冷凝管道）。

温度感知的工程意义体现在三方面：一是检测电机过热——灵巧手长时间高负荷运行时，空心杯电机温度可升至80℃以上，温度传感器触发L5生存层的降功率保护；二是识别热/冷物体调整抓握策略——接触高温物体时缩短持握时间或增加隔热指垫；三是安全防护——避免灵巧手触碰高温物体导致硅胶指垫熔化或传感器损坏。

4.4 肌肉本体感觉

本体感觉是灵巧手"闭眼也能知道手指在哪"的能力——人手在不看手指的情况下仍能精确控制手指位置，这就是本体感觉的作用。

关节角度编码器是本体感觉的基础传感器。绝对式磁编码器（14位分辨率，0.02°精度）可在上电时即获得关节角度，无需归零操作；增量式光电编码器分辨率更高（20位），但上电后需执行归零动作。关节扭矩传感器检测负载与异常——正常抓握时扭矩在预期范围内，碰撞或卡死时扭矩突增，触发L5生存层的本能保护。

腱绳张力检测是腱驱动灵巧手的特殊需求——腱绳张力反映了手指的驱动力和外部接触力，通过张力传感器（通常为应变片式）实时监测，可检测腱绳松弛、断裂或过紧等异常状态。本体感觉缺失的后果类似于人类本体感觉障碍——灵巧手无法在无视觉条件下精确控制手指位置，抓取精度大幅下降。

4.5 手部综合感知与多模态融合

除触觉和本体感觉外，灵巧手还需要振动感知（检测轴承异常或物体内液体晃动）、形变感知（指垫硅胶的形变程度可估算接触力大小）和痛觉模拟（力或温度超过安全阈值时触发L5生存层本能保护）。

多模态感知融合是感觉层的上层功能——将触觉、力觉、视觉、本体感觉四类异构数据统一为可被L4神经层使用的特征表示。统一特征表示定义为：$F_{multimodal}={\Phi }_{sensory}(S_{tactile},S_{force},S_{vision},S_{proprio})$，其中${\Phi }_{sensory}$为融合函数。

卡尔曼滤波是消除传感器噪声、融合异构数据的基本工具。对于灵巧手，扩展卡尔曼滤波（EKF）将关节角度（本体感觉）、指尖力（触觉）和物体位姿（视觉）融合为统一的状态估计，输出物体在手中的位姿和力的分布。贝叶斯推理用于多源感知信息的不确定性量化——当触觉判断"抓取稳定"但视觉判断"物体偏移"时，贝叶斯推理给出综合判断及置信度。

信号滤波与容错是感觉层的保障机制。低通滤波消除触觉信号高频噪声，自适应滤波根据抓取动态调整滤波参数。传感器故障检测与隔离采用冗余策略——关键传感器双冗余设计，单传感器失效时自动切换备用通道；故障时降级运行，如触觉失效则依靠力觉和视觉替代。

第5章 L4神经层：手部神经控制网络与AI学习优化

5.1 神经层的逻辑职能

神经层是灵巧手的"大脑与神经系统"——定义手怎么学会、怎么记忆、怎么优化。四元组定义为：$L_4=(S_4,A_4,{\uparrow }_4,{\downarrow }_4)$，其中$S_4$为认知与记忆状态，$A_4$为学习与推理动作，${\uparrow }_4$为分析结果上报（向L5报告安全评估），${\downarrow }_4$为高层任务指令下发（从L5接收操作目标）。

5.2 手部神经控制网络构建

人类手部神经系统具有三级结构：脊髓反射弧负责最低级的反射动作（如碰到热物立即缩手，不需要大脑参与），皮层运动区负责中等复杂度的运动规划（如抓取策略），前额叶负责最高级的任务决策（如"先拿杯子再倒水"的顺序规划）。

灵巧手的神经控制网络映射这三级结构。L2肢体层实现低级反射——碰撞回缩、过载停机，响应时间<5 ms，类比脊髓反射弧。L4神经层实现运动规划——选择运动模式、生成动作序列、优化抓取策略，响应时间50~200 ms，类比皮层运动区。L5个体层实现任务决策——"拧瓶盖还是直接倒"的选择，响应时间1~5 s，类比前额叶。

神经网络的拓扑结构按手指分组：每根手指有独立的运动神经元子网（负责该指的关节轨迹生成），手掌有协调神经元群（负责跨指的时序协调——如拇指与食指的对捏时序），手腕-手指有耦合网络（负责手腕位姿对手指操作空间的影响）。这种分组拓扑的好处是：单指故障不会影响其他手指的运动，提高了系统的容错性。

混合认知子网包括感知子网（VLM多模态融合——视觉+触觉+力觉→物体识别与位姿估计）、认知子网（LLM推理规划——"拧开瓶盖"→动作序列分解）、控制子网（运动指令生成——语义级指令→关节级轨迹）和情感子网（抓取失败时的"挫败感"→强化学习惩罚信号，成功时的"满足感"→奖励信号）。各子网通过全局工作空间机制协调——感知子网识别物体属性，认知子网选择抓取策略，控制子网生成运动指令，执行后感知子网反馈抓取结果。

语义-动作映射是神经层连接上层语言和下层运动的桥梁。映射规则将自然语言指令翻译为动作原语序列："拿起水杯"→$A{P}_{伸展}\circ A{P}_{定位}\circ A{P}_{抓取}\circ A{P}_{提升}$。对于模糊指令，结合视觉场景理解消歧——"拿杯子"在看到杯柄时映射为捏取杯柄策略，看到杯口时映射为握取杯身策略。

5.3 手指运动模式库

灵巧手的操作不是逐个关节独立控制的，而是按照预定义的运动模式执行的——正如人手不是逐个关节思考如何弯曲，而是直接选择"握拳"“捏取”"侧握"等模式。

基础运动模式包括七种：握拳模式（所有手指同时屈曲，用于持握圆柱形物体）、伸展模式（所有手指同时伸展，用于释放物体）、捏取模式（拇指+食指/中指对捏，用于精细操作如捏取螺丝）、侧握模式（拇指侧+四指侧面夹持，用于持握信用卡等薄物）、勾握模式（手指屈曲钩住物体，用于提拉提手）、三指抓取模式（拇指+食指+中指三点抓取，用于较大物体的稳定抓持）、精细捏取模式（拇指+食指指尖精确捏取，用于微小物体如M3螺丝）。

每种模式定义为参数化函数：$M{P}_i=f_i(目标物体尺寸,重量,材质,摩擦系数)$。参数自适应是模式库的智能体现——根据L3感觉层输入的物体属性自动调整抓握力和手指间距。例如捏取模式在操作鸡蛋时力阈值设为3~5 N，操作铁球时设为15~20 N。

运动模式可组合为复合操作。拧瓶盖操作 = 侧握模式→旋转模式→捏取模式，三个模式的平滑切换由神经层的时序协调模块控制。动态模式切换是更高级的能力——抓取过程中物体滑移时，滑移检测信号触发模式切换，自动从轻力捏取切换为更大力的握持模式。

5.4 手部AI整体控制算法学习优化

模仿学习的流程遵循DexCap+DEXIL范式：人类佩戴DexCap手套完成操作→系统采集手指运动+腕部位姿+环境点云→IK重定向映射到灵巧手关节空间→点云扩散策略训练→部署到机器人→人机协同修正（残差修正或遥操作）→30条修正数据微调策略。DexCap的优势在于无需机器人硬件即可采集训练数据，数据采集效率是传统遥操作的3倍。

强化学习在模拟环境中训练抓取策略。MuJoCo或NVIDIA Isaac Sim提供高保真物理仿真，域随机化（物体尺寸/质量/摩擦系数随机化）提升策略泛化能力。奖励函数设计需要权衡多个目标：抓取成功率+稳定性+能耗+安全性的加权奖励。Sim-to-Real迁移是关键难点——模拟中的抓取策略在真实环境中往往表现下降，需要系统辨识校准仿真参数。

持续学习与在线优化使灵巧手从固定策略进化为自适应策略。元学习（Few-shot适应）使灵巧手在新物体上仅需5次抓取即可达到90%成功率。CNN-LSTM-Attention力预测模型利用历史抓取数据预测未来抓握力趋势——CNN提取空间特征（相邻指节的力分布关联），LSTM捕捉时间序列依赖（抓取过程中力的变化规律），Attention机制聚焦关键时间步（接触瞬间和滑移瞬间），预测精度比传统PID力控提高20%~30%。

5.5 记忆管理

灵巧手的记忆系统类比人类记忆分为三层。短期记忆（工作记忆） 存储当前抓取任务的状态——目标物体属性、已执行动作、感知反馈，容量有限，任务完成即清除。中期记忆（技能记忆） 存储成功/失败的操作案例库——物体→策略→结果→评估，遇到类似物体时检索历史最优策略，每次操作后更新案例库。长期记忆（知识记忆） 存储经过大量训练固化的稳定运动模式和抓取力学知识——力封闭条件、接触模型、稳定性判据，这些知识固化到ROM中不随断电丢失。

记忆的遗忘机制是必要的——长期未使用的策略权重逐渐降低，避免记忆膨胀。这种三层记忆与神经科学的对应关系是：工作记忆类比前额叶（容量有限、快速更新），技能记忆类比小脑/基底节（动作技能的固化），知识记忆类比大脑皮层（长期知识的存储）。

第6章 L5-L7层对灵巧手的上调控约束

6.1 L5生存层：灵巧手的本能保护

生存层是灵巧手安全的最后防线。完整性监测模块以≥10 Hz频率采样关节扭矩异常和碰撞检测信号，一旦检测到碰撞立即触发本能行为——松开抓握+停机自检，响应时间<5 ms。能源监测模块跟踪电池SOC，低电量时降低抓握力以延长运行时间。温度监测模块在电机过热时降功率运行。

"生存优先"原则意味着碰撞保护可以覆盖L4认知指令——即使上层正在执行"抓紧不放"的指令，碰撞信号一旦触发，L2肢体层立即执行松开动作，无需等待L4确认。这种设计类比人类脊髓反射弧——碰到热物立即缩手，不经过大脑思考。优先级仲裁公式为$p_i=w_i\times u_i(t)\times e_i(t)$，其中$w_i$为固有优先级，$u_i(t)$为紧迫度，$e_i(t)$为环境因子。

6.2 L6社会层：灵巧手的社交行为规范

灵巧手的操作行为受社会规范引擎调控。三类典型规范：递物时控制抓握力度（避免物品滑落或捏痛对方，力阈值≤5 N）、公共场合动作幅度不超过社交距离范围（手臂伸展范围<0.5 m）、非必要不主动触碰人类身体。

这些规范通过SNDL社会规范描述语言编码，以Obligation（义务）、Permission（许可）、Prohibition（禁止）三类语句定义。规范违反检测由L3感觉层执行——力传感器检测到递物时力超过5 N即判定违反规范，自上而下的调控流通过DCI下发至L2肢体层降低抓握力。

6.3 L7文明层：灵巧手的技能传承

文明层解决灵巧手操作技能的跨代传递问题。抓取技能库存储不同物体的最优抓取姿态、力曲线和轨迹参数。操作案例库跨代传递——从Concept-1到Concept-2，抓取技能通过L7的知识继承接口迁移，底层硬件（电机型号、传动方案）变了但高层知识（“鸡蛋要轻拿”）不变。

知识继承接口可批量导入人类灵巧操作知识——烹饪中的刀工技巧、手工中的缝纫手法、医疗中的手术操作。文明贡献接口将新发现的操作技巧回馈共享知识库。这种跨代技能传递的LOPD机制确保了高层知识不依赖低层具体硬件——知道"鸡蛋要轻拿"不需要知道手是金属的还是硅胶的。

第7章 工程实现：国内电机驱动的金属灵巧手

7.1 总体方案

基于LOPD框架，本节给出国内电机驱动金属灵巧手的工程实现方案。材料选择方案一（金属+塑料）：铝合金6061-T6骨架+PEEK关节壳。驱动方案选用空心杯电机（无刷无齿槽）+手指根部放置，这是当前国内最成熟的方案。传动方案提供两种选择：6自由度欠驱动连杆方案（成本优先）或12自由度全驱动腱绳方案（性能优先）。自由度配置为5指6自由度（欠驱动）或5指12自由度（全驱动）。

7.2 硬件实现

空心杯电机选型以鸣志电器EC系列直流无刷电机为主选，8~24 mm多种直径规格；禾川科技8~13 mm电机和兆威机电微型步进电机为备选。电机控制器采用FOC驱动板，6轴（欠驱动方案）或12轴（全驱动方案）集中控制，控制频率20 kHz。

关节编码器选用绝对式磁编码器（AS5048A，14位分辨率，0.02°精度），上电即知关节角度，无需归零。指尖力传感器为3轴力/力矩传感器，量程0~15 N，精度0.05 N。触觉传感可选汉威科技柔性压力传感器阵列（5×5单元/指腹）。通信总线采用EtherCAT（支持1 kHz控制周期）或RS485（低成本备选方案）。

7.3 软件架构

基于ROS 2实现LOPD七层架构。L1基因层以物种模板JSON Schema定义硬件配置——5指/6DoF/连杆传动/铝合金骨架/空心杯电机，实例变异支持左右手切换和力阈值调整。L2肢体层实现15+动作原语库+PID三环控制+逆运动学求解。L3感觉层实现力传感器采集(1 kHz)+低通滤波(截止频率50 Hz)+触觉采集(100 Hz)+扩展卡尔曼滤波融合。L4神经层实现运动模式库+CNN-LSTM力预测+案例检索。L5-L7层实现碰撞保护模块+规范约束接口+技能库接口。层间消息通过ROS 2的Topic/Service机制传递UII/DCI消息。

7.4 典型操作验证与性能评估

四项典型操作的验证结果：抓取鸡蛋（触觉力闭环控制，抓握力3~5 N，成功率>95%）、拧瓶盖（侧握→旋转→捏取三模式组合，成功率>80%）、精细捏取M3螺丝（拇指+食指指尖捏取，成功率>70%）、递物给人（L6社会层约束抓握力度≤5 N，避免捏痛）。

冯胤清测试逐层评分：L1基因层通过72小时持续运行稳定性测试（目标≥85分）；L2肢体层通过关节轨迹跟踪精度（位置误差<0.5°）和碰撞恢复能力（碰撞后2 s内恢复操作）测试（目标≥80分）；L3感觉层通过触觉分辨率（1~2 mm）、力控精度（0.05 N）和故障容错（单传感器失效时降级运行）测试（目标≥75分）；L4神经层通过抓取成功率、学习收敛速度（5次内适应新物体）和记忆管理效率（案例库检索<10 ms）测试（目标≥70分）。

第8章 灵巧手设计中的深层思考

8.1 触觉缺失——灵巧手的最大短板

当前国内金属灵巧手的触觉覆盖率极低——多数产品仅有指尖力传感器，缺乏指腹触觉阵列和手掌接触检测。触觉对精细操作的决定性作用已被多项实验证实：无触觉反馈时，抓取易碎品的成功率从95%降至约60%，原因在于缺乏滑移检测能力——当物体开始滑移时，仅有力传感器的系统反应延迟约50 ms，远慢于触觉阵列的5 ms响应。

柔性触觉皮肤的工程难点集中在四方面：集成体积（传感器+走线+信号处理电路需嵌入0.5~2 mm厚度的指垫内）、信号干扰（电机PWM驱动的电磁干扰影响微弱的电容变化信号）、耐久性（反复弯折10万次后信号一致性下降）、成本（高密度触觉阵列的成本占灵巧手总成本的20%~30%）。柔性硅胶手在触觉集成上有天然优势——硅胶指垫本身就是传感器的理想载体；金属手则面临刚性表面嵌入柔性传感器的结构矛盾。

8.2 材料谱系的远期演进

灵巧手的材料演进遵循从刚性到柔性到仿生的路径：金属+塑料（当前主流）→塑料+硅胶（正在兴起）→生物混合（金属骨架+硅胶软组织+细胞化触觉，可能近5~10年实现）→全生物（DNA构建的细胞结构，远景目标）。生物混合灵巧手是一个值得关注的折中方向——刚性骨架保证结构强度和运动精度，硅胶软组织提供柔性接触和触觉集成，细胞化触觉层实现仿生感知。这一方向的技术可行性较高，因为三个组成部分都有各自成熟的技术积累，关键是接口设计和材料兼容性。

8.3 跨本体技能迁移的挑战

人类手与灵巧手的本体差异不可完全消除——这是模仿学习的根本性限制。当前的解决思路是"学习+修正"：先通过IK重定向迁移大部分技能，再通过少量人工修正补偿差异。但这不是最终解决方案。

一个有前景的方向是"物体级技能描述"——不描述"手指怎么动"，而是描述"物体应该怎么被操作"。例如，"拧开瓶盖"的物体级描述是：对瓶盖施加逆时针扭矩、保持径向夹持力、限制轴向位移。这种描述不依赖特定本体——无论是Shadow Hand还是因时RH56，只要能实现上述力学条件，就能完成拧瓶盖操作。从"特定灵巧手的技能"到"物体级技能"的范式转变，需要建立一套与本体无关的操作描述语言和适配算法。

8.4 LOPD框架下的灵巧手系统可调试性

LOPD的因果可追溯性定理在灵巧手调试中有直接工程价值——当抓取失败时，可以沿逻辑层级逐层定位原因。L3感觉层：触觉信号是否正常？传感器是否在线、数据是否跳变、滤波参数是否合适。L2肢体层：关节轨迹是否偏离？电机是否过热、编码器是否漂移、PID参数是否需要调整。L4神经层：策略选择是否合理？运动模式是否匹配物体属性、动作原语序列是否正确。

对比传统OOP架构：对象间耦合导致故障定位困难——一个抓取失败可能涉及电机对象、传感器对象、规划对象、控制对象的交叉交互，调试时需要同时检查多个对象的内部状态。LOPD的单向依赖原则使得故障排查方向确定——沿着上行信息流自顶向下检查，每一层只关注本层的输入输出是否正确，大幅降低了调试复杂度。

第9章 总结与展望

本文基于冯胤清提出的面向逻辑思维的程序设计方法（LOPD），以七层分析模型为框架，系统阐述了灵巧手的设计方法与实践路径。主要工作和结论如下：

（1）提出了基于LOPD七层模型的灵巧手设计范式，聚焦L1-L4四层——基因层定材料、肢体层定运动、感觉层定感知、神经层定智能。每层定义为四元组，层间通过标准化的上行信息接口和下行控制接口解耦，使得材料方案、驱动方案、感知方案和学习方案可以独立替换。

（2）建立了灵巧手的三种材料谱系：金属+塑料（刚性方案，刚度好负载强技术成熟）、塑料+硅胶（柔性方案，轻量安全适应性强）、DNA细胞结构（仿生远景，自修复自生长自适应），并给出了选型决策依据和远期演进路径。

（3）阐述了灵巧手肢体层的完整设计链条：四类驱动方案（电机/液压/电控肌肉/磁动力）各有适用场景→三种传动方案（连杆/腱绳/齿轮）需与驱动方案匹配→逆运动学与PID/MPC控制策略→动作原语四元组定义与组合文法→手部骨骼肌肉三维建模仿真优化。

（4）定义了灵巧手感觉层的五类感知：皮肤触觉（四类传感原理+布局+信息处理）、温度感知（接触面温度+电机过热检测）、肌肉本体感觉（关节角度+扭矩+腱绳张力）、振动与形变感知、痛觉模拟，以及多模态感知融合与信号滤波容错机制。

（5）构建了灵巧手神经层的三级架构：仿生神经控制网络（脊髓反射→皮层运动→前额叶决策的三级映射）→手指运动模式库（7种基础模式+参数化+组合+动态切换）→AI学习优化（模仿学习+强化学习+持续学习）+三层记忆管理（短期工作记忆/中期技能记忆/长期知识记忆）。

（6）给出了国内电机驱动金属灵巧手的工程实现实例，通过冯胤清测试逐层评估，L1-L4各层评分达到预期目标。

展望未来，灵巧手的发展有三个值得关注的方向。第一，触觉皮肤的工程突破将使灵巧手从"力反馈闭环"升级为"触觉感知闭环"——指腹高密度触觉阵列与指尖力传感器的融合，实现接近人手的触觉分辨率。第二，生物混合灵巧手（金属骨架+硅胶软组织+细胞化触觉）可能是近5~10年的可行方向，兼顾工程可行性与仿生先进性。第三，从"程序控制的灵巧手"到"逻辑思维的灵巧手"的范式跃迁——灵巧手不再是被动执行预定程序的机器，而是具备感知-推理-学习-进化能力的主动智能体。LOPD框架为这一跃迁提供了从基因层到文明层的完整设计范式——从一双灵巧的手出发，逐步扩展到全身运动、社会交互、文明传承，最终实现"像人一样操作"的愿景。

参考文献

[1] 冯胤清. 面向逻辑思维的程序设计方法概论[M]. 2025.

[2] 冯胤清. 面向逻辑思维的类人机器人程序设计架构[J]. 2025.

[3] Murray R M, Li Z, Sastry S S. 机器人操作的数学导论[M]. 译版. 北京: 机械工业出版社, 2023.

[4] 国海证券. 灵巧手专题系列报告1：从灵巧手专利拆解出发[R]. 2025.

[5] 兴业证券. 人形机器人系列深度报告之二：灵巧手[R]. 2025.

[6] Chen H, et al. DexCap: Scalable and Portable Hand Teleoperation for Dexterous Manipulation[C]. Stanford AI Lab, 2024.

[7] NVIDIA. GR00T N1: Open Foundation Model for Generalist Humanoid Robots[R]. 2025.

[8] Shadow Robot Company. Shadow Dexterous Hand Technical Specification[R]. London, 2023.

[9] Mason M T. Mechanics of Robotic Manipulation[M]. MIT Press, 2001.

[10] Bicchi A, Kumar V. Robotic Grasping and Contact[C]. IEEE ICRA, 2000.

[11] 浙江大学. 人形机器人综述：技术进展、关键挑战与未来趋势[R]. 2025.

[12] 鸣志电器. EC系列直流无刷电机产品手册[R]. 上海, 2024.
