住友注塑机数据解析：从通信协议到生产数据采集 一章

1. 引言

住友（Sumitomo）注塑机在精密成型领域应用广泛，其设备数据采集是注塑车间信息化、MES 系统对接以及产品质量追溯的重要基础。本文围绕住友注塑机的数据解析展开，介绍常见的通信方式、数据帧结构、解析思路以及实际落地时的注意事项。

2. 住友注塑机常见通信方式

住友注塑机通常提供多种对外通信接口，用于与上位机或数据采集系统交换数据。常见方式包括：

• 串口通信（RS-232 / RS-422）：适合单机近距离采集，传输速率相对较低。
• 以太网通信（TCP/IP）：支持多台设备组网，便于集中采集和远程监控。
• OPC / OPC UA：部分机型或配套网关支持标准工业通信协议，可降低对接成本。

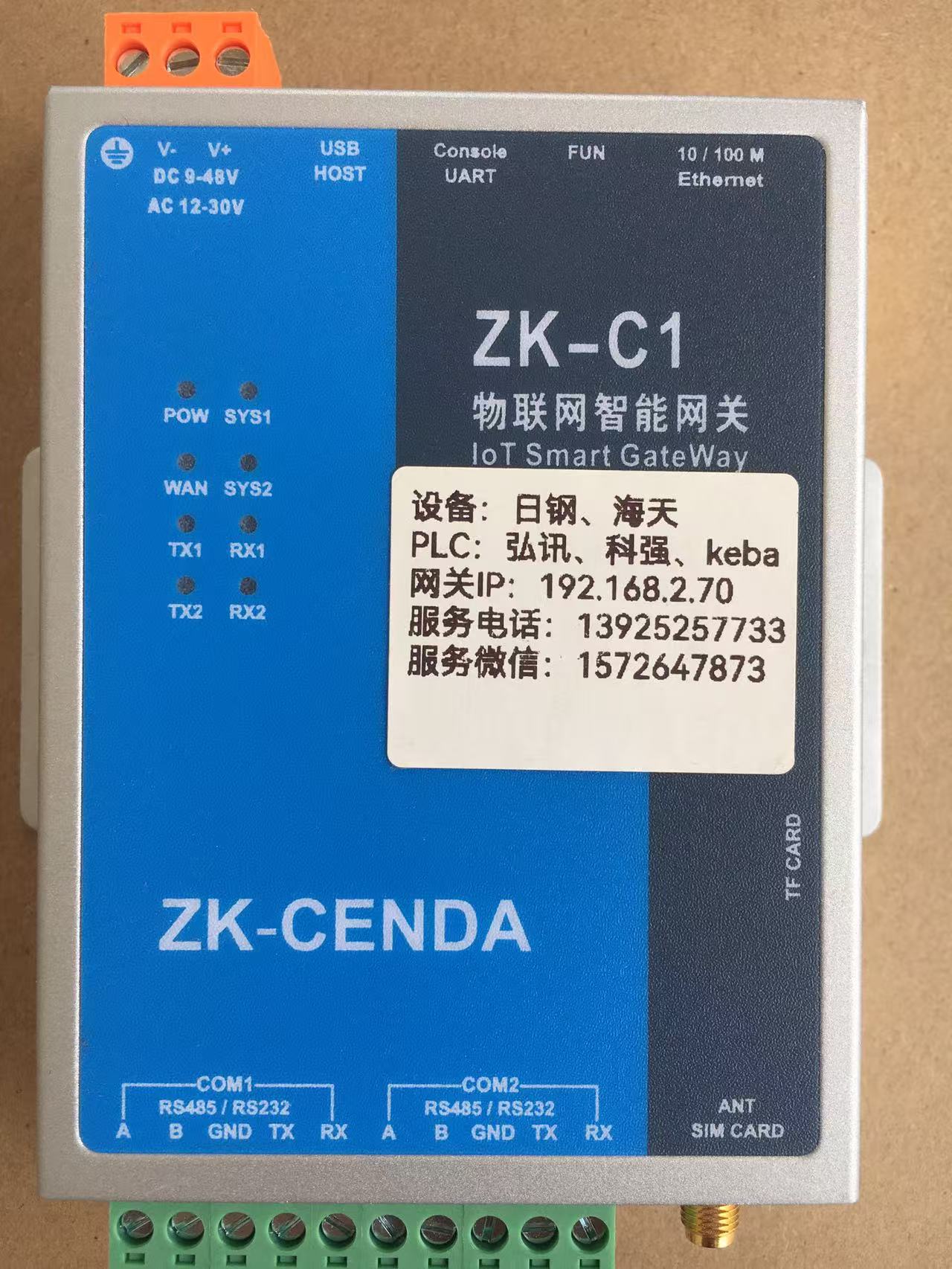

• 专用协议网关：通过厂商提供的协议转换模块，将注塑机数据转换为标准格式输出。

实际项目中，需要先确认设备型号、控制器版本以及现场网络条件，再选择合适的采集方案。

3. 数据帧结构与解析思路

住友注塑机的数据通信通常基于厂商自定义的帧格式。虽然不同型号存在差异，但一般包含以下基本要素：

• 帧头：用于标识一帧数据的开始。
• 设备地址：在多机通信时用于区分目标设备。
• 命令字：表示读取或写入的操作类型。
• 数据区：承载具体的工艺参数、状态信息或设定值。
• 校验码：用于检测数据传输过程中是否发生错误。
• 帧尾：标识一帧数据的结束。

解析时通常按照以下步骤进行：

4. 常见解析字段

住友注塑机数据解析中经常涉及的字段包括：

不同机型支持的字段范围不同，解析前应以设备对应的协议手册为准。

5. 数据解析示例

下面以一段简化的数据帧为例，演示解析思路。假设帧格式为：帧头、设备地址、命令字、数据长度、数据区、校验码、帧尾。

帧头: 0xAA
设备地址: 0x01
命令字: 0x10
数据长度: 0x04
数据区: 0x00 0x64 0x00 0x32
校验码: 0xXX
帧尾: 0x55

解析时先确认帧头和帧尾，再读取设备地址和命令字，随后根据数据长度截取数据区。数据区中的数值需要结合协议定义判断字节序和单位，例如 0x0064 可能表示十进制 100，具体含义取决于字段映射表。

实际开发中，建议将协议解析封装为独立模块，便于复用和测试。同时应做好异常帧处理和通信超时处理，避免因单帧异常影响整个采集链路。

6. 落地注意事项

• 确认协议版本：同一系列机型可能因控制器版本不同而存在协议差异。
• 做好数据缓存：注塑机数据变化频率较高，采集端应具备本地缓存能力，防止网络抖动导致数据丢失。
• 统一时间基准：多台设备采集时，应统一时间同步机制，便于后续数据分析和追溯。
• 关注数据安全：设备联网后应做好访问控制和数据加密，避免生产数据泄露或被非法篡改。
• 保留原始报文：在调试阶段建议保留原始通信报文，便于排查解析问题。

7. 总结

住友注塑机数据解析的核心在于理解设备通信协议、正确还原数据帧结构，并将原始字节转换为有业务意义的设备数据。实际项目中，应结合具体机型、现场网络和上层系统需求选择合适的采集方案，同时做好异常处理和日志记录，才能保证数据采集链路的稳定可靠。
