高速数字设计：信号完整性、接口与工程实践

本文面向从事高速数字系统和PCB设计的工程师与学生，从传输线和阻抗控制出发系统讨论高速数字设计。内容包括信号完整性（反射、串扰、SSN、EMI）、终端与叠层设计、抖动与时序预算、DDR/PCIe/以太网/SerDes等高速接口、仿真与测试流程以及布线与过孔设计实践。文档篇幅较长，适合作为内部培训、方案评审和设计指南。

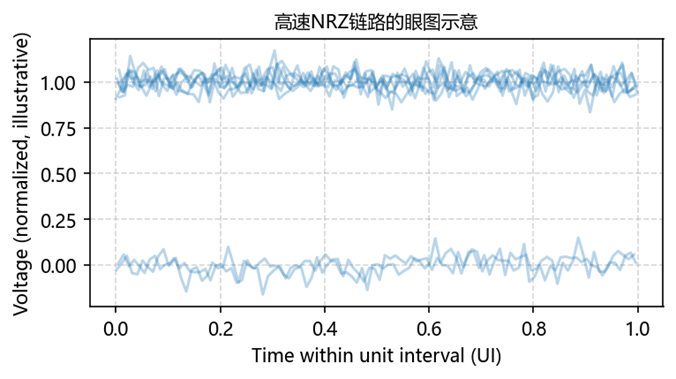

图1：展示噪声和抖动影响的简化眼图示意。

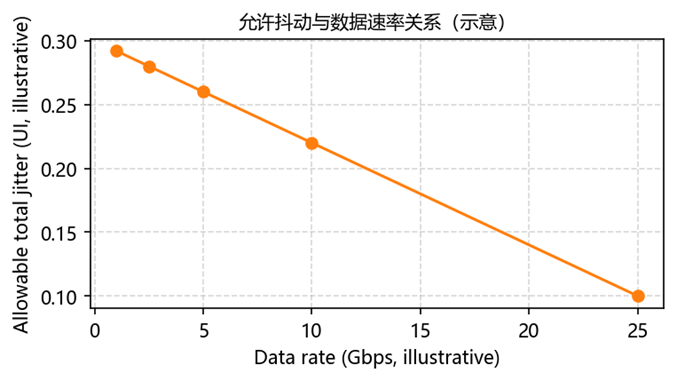

图2：数据速率提升时可容许总抖动缩小的示意趋势。

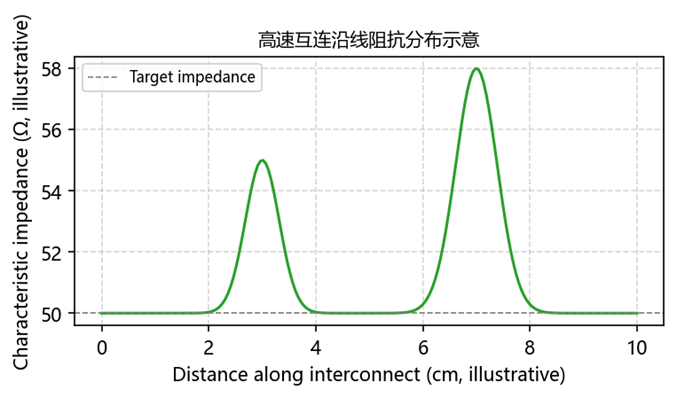

图3：由于过孔和不连续点导致的阻抗变化简化示意。

表1：常见信号完整性问题及其缓解措施。

表2：典型高速接口及设计关注点。

表3：高速数字设计与分析的关键指标。

1. 高速信号与传输线基础

在高速场景下，数字信号更像在传输线上传播的模拟波，而不再是简单的逻辑电平。互连必须作为分布参数系统来处理，其特性由特性阻抗、传播延时和损耗等参数决定。

当上升沿和下降沿时间与走线长度可比时，反射和色散就会显著影响信号完整性，因此需要采用受控阻抗走线、参考平面和终端技术进行管理。

2. 阻抗控制、终端与叠层设计

受控阻抗设计依赖于合理的叠层和几何参数选择。走线宽度、与参考平面的间距以及介质常数共同决定特性阻抗，PCB厂商通常提供阻抗测试Coupon用于校准。

终端策略包括串联终端、并联终端和交流终端等，需要根据拓扑结构（点对点、多点）和接口标准进行选择，以降低反射和振铃。

3. 信号完整性：反射、串扰与SSN

信号完整性问题包括反射、串扰和同时开关噪声等。反射源于阻抗不匹配，串扰来自走线之间的耦合，而SSN则由共享回流路径和同时翻转事件引起。

缓解措施包括阻抗控制、合理的布线约束、足够的走线间距、良好的电源分布网络设计和适当的去耦电容配置，这些都需要在设计早期统筹考虑。

4. 抖动、时序预算与时钟分配

抖动是指边沿相对于理想位置的时间偏移，包括随机抖动和确定性抖动（数据相关抖动、周期性抖动等）。

时序预算需要给抖动、偏斜、建立和保持时间留出足够余量，并贯穿从发送端到接收端的整条链路。时钟分配网络通常采用缓冲器、PLL和合理布线来减小偏斜和抖动，尤其在大型系统中。

5. 高速接口：DDR、PCIe、以太网与SerDes

高速数字设计往往围绕DDR存储总线、PCI Express、高速以太网和各类SerDes链路展开。每种标准都定义了电气、时序和协议要求。

设计人员必须满足标准规定的信道预算、均衡要求以及连接器和线缆质量约束。通过符合性测试来验证实现是否满足眼图和抖动等指标。

6. 仿真、测量与验证流程

现代高速设计严重依赖布线前和布线后的仿真，以及实验室测量。仿真工具包括基于SPICE的时域仿真、S参数分析和电磁场求解器。

实验室仪器如示波器、TDR和VNA用于测量眼图、阻抗分布和损耗。仿真与测量之间的良好相关性是验证设计鲁棒性的关键。

7. 布线、过孔和参考平面实践

PCB布线需要综合考虑走线路径、过孔设计和参考平面连续性。过孔会引入不连续性和寄生参数，可以通过返钻和优化防焊盘形状等措施降低影响。

布线策略包括差分对布线、长度匹配约束和在层间转换时保持阻抗连续。回流路径需要保持连续，以避免大的环路和增加EMI或信号失真。

8. 电源完整性与系统层面考虑

高速数字性能依赖稳定的电源供给。电源分布网络需要在相关频段保持低阻抗，以避免SSN和供电引入的抖动。

系统层面需要对模拟与数字域进行合理划分，隔离噪声源，并考虑热设计。设计团队需要跨学科协同，确保各类预算和假设一致。

9. 高速数字设计工程实践扩展笔记

扩展笔记 1：关于过孔使用：减少不必要的层间切换，对关键网络采用返钻和优化防焊盘设计。

扩展笔记 2：关于差分对布线：保持差分对的间距、对称性和参考平面一致性，以控制差分阻抗和偏斜。

扩展笔记 3：关于PDN设计：对电源分布网络进行阻抗和谐振分析，合理放置不同容值的去耦电容。

扩展笔记 4：关于仿真模型：使用准确的驱动/接收器和连接器模型，并通过测量验证模型可信度。

扩展笔记 5：关于标准测试：在项目计划中提前纳入符合性测试夹具和测试流程，而非临近量产才考虑。

扩展笔记 6：关于文档管理：维护布线约束、叠层细节和接口预算文档，以便复用和故障排查。

扩展笔记 7：关于跨团队评审：定期组织SI/PI、版图和系统工程师的联合评审，在早期识别风险。

扩展笔记 8：关于叠层定义：在项目初期就与PCB厂商协同定义叠层，包括受控阻抗层和介质材料。
