太阳光照模拟器开发笔记：光源选型、光学设计与系统集成技术栈

前言

做光照模拟相关项目有一段时间了，把太阳光照模拟器从光源选型到光学设计到系统集成的技术栈整理一篇笔记，方便后来人少走弯路。这不是产品评测，是工程视角的技术拆解。

一、光源系统选型决策树

太阳光照模拟器的核心是光源，选型决策树如下：

1.1 按光谱需求选光源

连续光谱需求（AAA级精密测试）→ 短弧氙灯

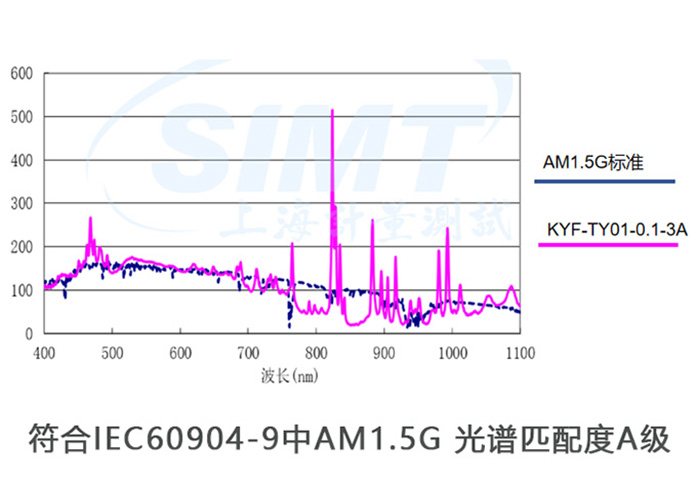

短弧氙灯在200-2000nm范围内的连续辐射光谱与5800K黑体（太阳光）高度相似。一盏300W氙灯覆盖50×50mm到100×100mm光斑，1000W覆盖220×220mm。光谱匹配度在6个子波段（400-500/500-600/600-700/700-800/800-900/900-1100nm）上均容易达到IEC 60904-9 A级标准（偏差≤±5%）。

技术要点：氙灯需要AM1.5G滤光片修正近红外区（800-1100nm）的线状光谱尖峰。滤光片镀膜会老化，2-3年后透射率漂移可能导致光谱匹配度降级，建议纳入校准计划。

离散光谱可接受（教学/大面积辐照）→ LED阵列

LED是面光源，先天适合大面积均匀辐照。寿命10000小时量级，远超氙灯800小时。但LED是离散窄带光谱，模拟太阳连续光谱需要多波段LED叠加，波段边界处存在光谱不连续问题，光谱匹配度通常在B级。

技术要点：多波段LED的功率配比需要精确标定，不同波段LED的衰减速率不同，长期使用后配比漂移会导致光谱失配。建议定期用光谱辐射计校验。

超大面积成本敏感 → 金卤灯（HMI）

1200W金卤灯覆盖400-1000nm，成本远低于同功率氙灯方案。寿命500小时+。在大面积阵列场景（如30m×3.4m列车光照模拟，160盏灯线性阵列）中，单灯光谱匹配度不是最优先指标——总辐照面积上各光源叠加后的均匀性和可调性更重要。

1.2 按准直需求选光源

HUD抬头显示阳光倒灌测试要求准直半角≤±1.5°，这个指标只有短弧氙灯方案稳定达标。LED准直度约1°，在准直场景有先天短板——LED芯片是面发光体，不像氙灯弧光近似点光源，准直化效果差一个量级。

二、光学路径设计技术栈

2.1 小面积准直光学设计

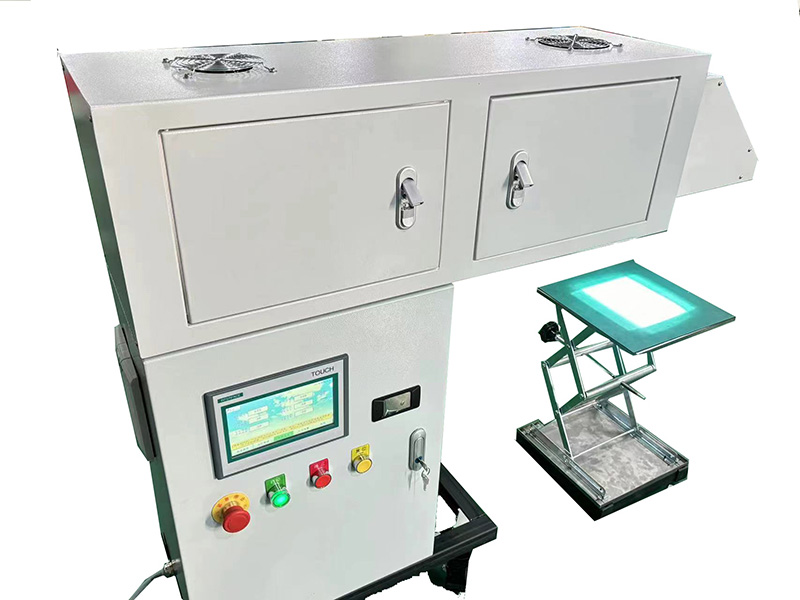

光斑面积在0.01平方米以下（如100×100mm），标准方案是：

各环节的技术要点：

反光碗：面型为椭球面或抛物面，将氙灯弧光（近似点光源）的发散光汇聚为近似平行光。面型精度要求微米级，表面镀铝或介质膜增强反射率。反光碗口径和曲率要与灯泡弧长匹配——弧长1mm的灯配口径50mm的碗，光斑约25mm；要扩到100mm光斑需要更大口径碗或多级放大。

复眼透镜组（Fly-eye Lens / Integrator）：由两片透镜阵列组成，第一片将入射光分割成N×N个子光束，第二片将各子光束叠加投射到工作面。每个子光束的光强分布不完全相同（中心亮、边缘暗），叠加后光斑均匀度大幅提升。AAA级设备（辐照不均匀性≤±2%）几乎都采用复眼方案。复眼透镜的口径和子透镜数量决定了均匀化效果——子透镜越多均匀度越好，但透光率会下降。

准直透镜：最后一级透镜，将复眼输出的发散光束准直为平行光。准直半角取决于透镜口径和光源像尺寸。要达到≤±1.5°的高准直度，准直透镜口径要足够大，光源像（氙灯弧光经复眼后的中间像）要足够小。

2.2 大面积阵列光学设计

光斑面积大于0.5平方米时，单光源+透镜方案失效（透镜口径做不了那么大），转为多光源阵列方案：

设计流程：

均匀性优化逻辑：单个光源在工作面上的辐照度近似高斯分布（中心高、边缘低）。多光源按网格排布后，相邻光源的光照在中间区域叠加——峰值被"填平"，谷值被"抬高"。排布间距是关键优化变量：间距太密则浪费光源和功率，间距太疏则中间有暗区。仿真目标函数是工作面上Imax和Imin的比值最小化。

2.3 光学仿真工具对比

实操经验：先用Python脚本做粗略估算（各光源用二维高斯函数近似，网格叠加后算不均匀性），筛出几个候选排布方案，再用LightTools做精确仿真。这样比直接在LightTools里参数化迭代快很多。

三、控制系统集成

3.1 供电系统

太阳光照模拟器的供电系统直接影响时间不稳定性（≤±2%为A级）：

氙灯供电：氙灯需要触发器（产生10-20kV高压脉冲击穿灯内气体）+ 稳态供电电源（提供恒定功率维持弧光放电）。稳态电源的纹波系数直接决定光强稳定性——0.1%纹波对应约0.1%光强波动。高品质设备用低纹波开关电源或恒功率源，纹波系数控制在0.1%以下。

LED供电：LED用恒流源驱动，电流稳定性决定光强稳定性。LED本质上是电流-光通量转换器，恒流源精度0.01%时光强稳定性可以达到0.01%量级，远超A级要求。这也是LED方案在时间稳定性上的优势。

金卤灯供电：金卤灯用镇流器限流，电源品质要求不如氙灯苛刻，但灯间一致性要控制——160盏灯的亮度和色温不可能完全一致，需要分组筛选或单独调光。

3.2 光强反馈控制

高端设备配光强反馈系统：参考探测器实时监测工作面辐照度，PID控制回路调节电源输出功率补偿光强波动。

局限：探测器响应速度有限（通常10-100ms），对毫秒级弧光抖动无法补偿。且探测器只监测一个点，不代表整个工作面。所以反馈控制是辅助手段，核心还是光源和电源本身的品质。

3.3 环境控制系统

老化试验场景需要温湿度联动控制：

• 温度范围：-40℃到+100℃（环境试验箱）

• 湿度范围：20%-98%RH

• 控制器：西门子S7可编程控制器，支持辐照度-温度-湿度联动编程

• 典型工况循环：UV段（60℃/干燥）→ 可见光段（55℃/50%RH）→ 暗段（50℃/高湿）→ 重复

3.4 IV测试系统集成

光伏测试场景的完整数据链路：

电子负载参数：电压范围至少300V、电流6A以上、功率400W以上。扫描模式有线性扫描和对数扫描两种——线性扫描适合常规IV曲线，对数扫描适合暗I-V曲线（暗态下电流变化跨越多个数量级）。

MPPT（最大功率点跟踪）用于组件持续监测：算法持续调节工作点在最大功率点附近微步搜索，精度≤1%，重复度≥99.75%。用于长期老化试验中持续记录组件功率衰减曲线。

四、选配模块集成方案

4.1 升降倾角系统

机械结构调节光源高度和角度。典型规格：高度调节范围300-800mm，角度调节0-90°。用步进电机驱动丝杠升降，精度0.1mm。HUD测试要求工作距离500mm±50mm，可升降支架在这个场景是刚需。

4.2 手套箱集成

钙钛矿电池测试的无水无氧环境。手套箱内水氧含量<1ppm，太阳光照模拟器出光口通过密封法兰连接手套箱顶面，光通过石英玻璃窗照射箱内样品。集成难点在密封——法兰接口要保证不漏气，石英窗要承受内外压差。

4.3 快门系统

光脉冲实验（光催化、瞬态光电导）需要快门控制光照时间。快门控制范围0.1秒到9990小时，精度到毫秒级。快门抖动会引入时间不稳定性误差——快门开启瞬间的光通量过冲可能达到10%，需要软件延时后再开始数据采集。

五、总结

太阳光照模拟器的系统集成是典型的小众高技术产品——涉及光源物理、光学设计、电源电子、机械控制、软件算法多个领域的交叉。每个子系统都有明确的技术指标约束，最终设备的性能取决于短板。

核心选型逻辑：先定应用场景（IV测试/老化试验/光催化/HUD测试），再定三项等级指标目标（AAA/BBA/…），再选光源类型（氙灯/LED/金卤灯），最后配光学方案（复眼/阵列）和控制方案（反馈控制/环境联动）。按这个顺序决策，不容易走偏。

以上笔记基于工程实践整理，如有不准确之处欢迎评论区指正。
