干货分享，感谢您的阅读！

本文是「LangGraph 实战」系列的第 1 篇。

我们从最小的 `StateGraph` 出发，把「State + Node + Edge + compile + invoke」这套地基彻底夯实。读完你能独立写出一个可运行、可调试、可观测的图。

假设你在做一个内容审核服务。产品经理提了个看似简单的需求：

> 用户提交内容后，先让 LLM 打分；分数够高就直接发布，不够就退回让用户改，改完再打分——如此循环，直到通过为止。

你打开熟悉的 LangChain，写了个 Chain，然后卡住了：Chain 是一条“单向流水线”，数据从头流到尾，中间没法「回头」，也没法「根据结果分叉」。你只能在外面套一层 `while` 循环手动管理状态，代码越写越像意大利面。

这正是 LangGraph 要解决的问题。它把 AI 工作流从「链」升级成「图」——节点可以分支、可以循环、可以共享一份全局状态。本文我们先把最简单的「直线图」跑通，建立肌肉记忆。

一、为什么 LangGraph 会出现？

（一）AI Agent 场景充满了动态决策

如果你用过 LangChain，一定遇到过这样的困境：

> 我想让 Agent 根据 LLM 的回复决定下一步做什么，但 Chain 只能线性执行。

LangChain 的 Chain 模式天生是“单向管道”——数据从头流到尾，你无法在中间插入分支、循环或暂停。而真实的 AI Agent 场景充满了动态决策：

• 回复质量不够？重新生成
• 需要调用工具？跳转到工具节点
• 需要人工审核？暂停等待确认

LangGraph 的 `StateGraph` 就是为了填补这个空白——它用“图”替代“链”，让 AI 工作流的编排变得真正灵活。

（二）后端类比看Chain和StateGraph

如果你写过 Spring，`Chain` 像是一串固定顺序的 `Filter`——请求依次穿过，顺序在编译期就定死了。而 `StateGraph` 更像一个**带状态机的工作流引擎**（如 Activiti / Camunda）：节点之间的跳转可以在运行时根据数据决定，整个流程还共享一份「流程变量」（就是这里的 State）。

二、LangGraph 到底解决了什么？

（一）Chain 与 Graph 的本质区别

（二）决策划分

一句话总结：Chain 适合「确定的、一次性的」管道；StateGraph 适合「动态的、有状态的、可能循环的」工作流。

当你的流程里出现「如果……就……否则……」「重试直到……」这类逻辑时，就该上 StateGraph 了。

三、LangGraph 的核心原理

StateGraph 是 LangGraph 中最核心的图编排模型，本质上是一套“基于状态驱动”的工作流执行机制。

（一）关键组成一览

它由 7 个关键组成部分构成：

（二）执行流程简单理解

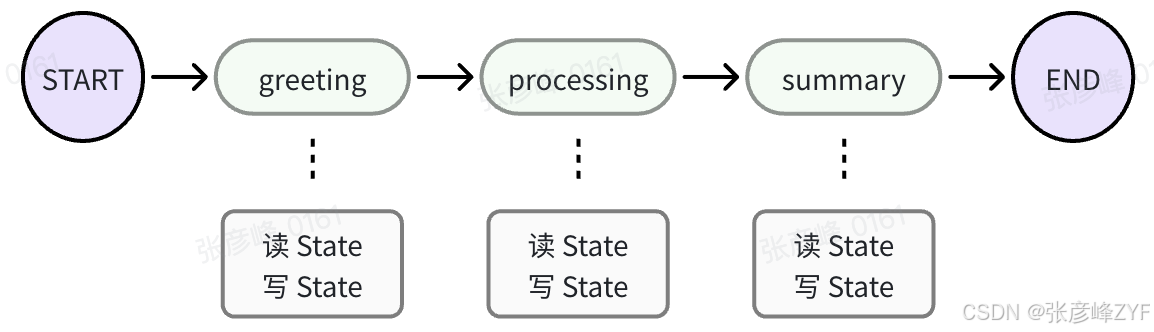

一个最简单的执行链路如下：

在整个执行过程中：

• 每个 Node 都会读取当前 State
• Node 执行完成后返回新的字段更新
• LangGraph 自动将结果合并回全局 State
• 更新后的 State 会继续传递给下一个节点

因此，整个 Graph 的本质是：

State 驱动 Node
Node 更新 State
State 推动下一步执行

（三）Node 的统一模型

所有节点都遵循统一函数签名：

def node_fn(state: State) -> dict:

其含义如下：

例如：

def greeting(state: State) -> dict:
return {
"message": "Hello LangGraph"
}

LangGraph 会自动执行：

旧 State
+
Node 返回字段
=
新 State

开发者无需手动维护状态合并逻辑。

（四）核心设计思想

StateGraph 的本质可以理解为：以 State 为中心的数据流执行引擎

它与传统函数调用最大的区别在于：

因此它非常适合：

• Agent 工作流
• 多步骤推理
• Tool Calling
• RAG Pipeline
• 多 Agent 协作
• 长链路 AI 编排系统

因为所有节点都围绕同一个 State 协同工作。

四、LangGraph 的核心关键源码

（一）StateGraph

1. State：全局共享状态

State 是整个图共享的数据容器。

通常使用：

TypedDict

定义。

例如：

class HelloState(TypedDict):
message: str
steps: list[str]
step_count: int

它很像：

• 工作流变量
• 上下文 Context
• 请求作用域数据

2. StateGraph源码

`StateGraph` 在初始化时会解析 `TypedDict` 的每个字段，把它映射成内部的 **Channel**（数据管道抽象）：

# langgraph/graph/state.py（简化）
class StateGraph(Graph):
    def __init__(self, state_schema, config_schema=None):
        super().__init__()
        self.state_schema = state_schema
        # 解析 TypedDict 字段，提取 Reducer（聚合器）
        self.channels = _get_channels(state_schema)

• 普通字段 → `LastValue` Channel（每次赋值直接覆盖）
• 带 Reducer 的字段 → `BinaryOperatorAggregate`（用自定义函数聚合，后续文章详讲）

（二）add_node()

`add_node()` 做的事很关键——它把你的普通 Python 函数包装成 `RunnableLambda`：

def add_node(self, node_name, action):
    if node_name in self.nodes:
        raise ValueError(f"Node '{node_name}' already exists")
    self.nodes[node_name] = (
        action if isinstance(action, Runnable)
        else RunnableLambda(action, name=node_name)  # ← 这行：普通函数 → Runnable
    )

包装成 `Runnable` 之后，你的函数就自动获得了 `invoke / stream / batch / callbacks` 等能力——这就是为什么节点能被流式执行、能挂回调。

（三）add_edge()

LangGraph 源码（简化版）：

class Graph:
def add_edge(self, start_key: str, end_key: str) -> None:
if start_key == END:
raise ValueError("END cannot be a start node")

if end_key == START:
raise ValueError("START cannot be an end node")

self.edges.add((start_key, end_key))

第一眼会觉得：就这？确实。表面上它只是：

self.edges.add((start, end))

即把边存起来，但真正关键的是：compile() 如何解释这些 edge。

注意LangGraph 执行时根本不是“函数调用”。而是：

当前节点执行完成
→ Runtime 查询 Edge
→ 找下一批节点
→ 动态调度

即：

• Node 不决定下一步
• Edge 决定下一步

这是工作流系统最核心的思想。

（四）compile()：编译图

`compile()` 会先做图验证（可达性、终止性检查），再构建 Pregel 执行引擎，返回 `CompiledStateGraph`。这是很多人第一次接触时最容易忽略的设计。

LangGraph 不是直接执行函数，而是：

先定义图
→ 再编译
→ 再执行

即：

app = graph.compile()

它会：

• 校验图合法性
• 检查是否能到达 END
• 构建执行计划
• 构建 Pregel Runtime
• 初始化 Channel 系统

这其实已经非常接近：一个真正的工作流引擎。

（五）invoke()：执行图

`invoke()` 的核心是一个循环：

# CompiledStateGraph.invoke()（简化）
def invoke(self, input, config=None):
state = self._init_state(input) # 1. 初始化 State
current = self._get_next_nodes(START) # 2. 从 START 找到第一批节点
while current: # 3. 循环执行
for node_name in current:
output = self.nodes[node_name].invoke(state) # 执行节点
for k, v in output.items():
self.channels[k].update(v) # 通过 Channel 合并更新
state = self._read_state()
current = self._get_next_nodes(current) # 找下一批节点
return state # 4. 返回最终 State

主要核心逻辑在源码中已如上标注，注意第 3 步里的 `self.channels[k].update(v)`——节点返回的 dict 不是「直接 assign」，而是交给对应 Channel 决定怎么合并。这我们在下一篇 Reducer 中来分析，这里留个伏笔。

五、30 行关键代码：你的第一个 LangGraph

（一）完整代码展示

"""Demo 01: Hello Graph — 最小 StateGraph 示例。

演示 LangGraph 的七大核心要素：
1. State（状态定义）
2. StateGraph（图容器）
3. Node（节点函数）
4. Edge（边连接）
5. START / END（起止节点）
6. compile()（编译）
7. invoke()（调用）

运行方式：
python stages/stage1_fundamentals/01_hello_graph/main.py
"""

from __future__ import annotations

import sys
from pathlib import Path
from typing import TypedDict

from langgraph.graph import END, START, StateGraph

sys.path.insert(0, str(Path(__file__).resolve().parent.parent.parent.parent))

from shared import get_logger, log_step, log_success

logger = get_logger("demo.01_hello_graph")

# ============================================================
# 第一步：定义 State（状态）
# State 是整个图共享的数据容器，所有 Node 读写同一份 State
# ============================================================
class HelloState(TypedDict):
"""图的状态定义。

TypedDict 提供类型安全，IDE 能自动补全字段名。
"""

message: str
steps: list[str]
step_count: int

# ============================================================
# 第二步：定义 Node 函数
# 每个 Node 接收完整 State，返回需要更新的字段
# ============================================================
def greeting_node(state: HelloState) -> dict:
"""问候节点 — 图的第一个执行节点。"""
log_step(logger, "greeting_node", "正在执行问候节点…")
return {
"message": f"你好！欢迎来到 LangGraph 的世界！原始输入: {state['message']}",
"steps": state.get("steps", []) + ["greeting_node"],
"step_count": state.get("step_count", 0) + 1,
}

def processing_node(state: HelloState) -> dict:
"""处理节点 — 对消息进行加工处理。"""
log_step(logger, "processing_node", f"正在处理消息: {state['message'][:30]}…")
processed = f"[已处理] {state['message']}"
return {
"message": processed,
"steps": state["steps"] + ["processing_node"],
"step_count": state["step_count"] + 1,
}

def summary_node(state: HelloState) -> dict:
"""总结节点 — 生成执行总结。"""
log_step(logger, "summary_node", "正在生成执行总结…")
summary = (
f"执行完成！共经过 {state['step_count']} 个节点: "
f"{' → '.join(state['steps'])} → summary_node"
)
return {
"message": summary,
"steps": state["steps"] + ["summary_node"],
"step_count": state["step_count"] + 1,
}

# ============================================================
# 第三步：构建图
# ============================================================
def build_hello_graph() -> StateGraph:
"""构建 Hello Graph。

Returns:
编译后的可执行图
"""
graph = StateGraph(HelloState)

graph.add_node("greeting", greeting_node)
graph.add_node("processing", processing_node)
graph.add_node("summary", summary_node)

graph.add_edge(START, "greeting")
graph.add_edge("greeting", "processing")
graph.add_edge("processing", "summary")
graph.add_edge("summary", END)

return graph

def run_demo() -> dict:
"""运行 Hello Graph Demo。

Returns:
图执行的最终状态
"""
print("=" * 60)
print(" Demo 01: Hello Graph — 最小 StateGraph 示例")
print("=" * 60)
print()

# 构建并编译图
log_step(logger, "构建图", "创建 StateGraph，添加 3 个节点和 4 条边…")
graph = build_hello_graph()
app = graph.compile()
log_success(logger, "图编译成功！")

# 准备初始状态
initial_state: HelloState = {
"message": "Hello, LangGraph!",
"steps": [],
"step_count": 0,
}
log_step(logger, "初始状态", f"message='{initial_state['message']}'")

# 执行图（invoke 模式：同步执行，返回最终状态）
print()
log_step(logger, "开始执行", "invoke 模式 — 同步执行完整图…")
print("-" * 40)
result = app.invoke(initial_state)
print("-" * 40)

# 输出结果
print()
log_success(logger, "执行完成！最终状态：")
print(f" message : {result['message']}")
print(f" steps : {' → '.join(result['steps'])}")
print(f" step_count: {result['step_count']}")

# 演示 stream 模式
print()
log_step(logger, "Stream 模式", "逐步观察每个节点的输出…")
print("-" * 40)
for step in app.stream(initial_state):
node_name = list(step.keys())[0]
node_output = step[node_name]
print(f" 节点 [{node_name}] 输出: message='{node_output['message'][:50]}…'")
print("-" * 40)
log_success(logger, "Stream 模式执行完成！")

print()
print("=" * 60)
print(" 关键概念回顾")
print("=" * 60)
print(" 1. State : 使用 TypedDict 定义，是所有节点共享的数据容器")
print(" 2. Node : 普通 Python 函数，接收 State，返回需要更新的字段")
print(" 3. Edge : 连接节点的路径，定义执行顺序")
print(" 4. START/END: 图的入口和出口")
print(" 5. compile(): 将图定义编译为可执行的 Runnable")
print(" 6. invoke() : 同步执行图，返回最终 State")
print(" 7. stream() : 流式执行图，逐步返回每个节点的输出")
print()

return result

if __name__ == "__main__":
run_demo()

备注：

一些关键的辅助代码暂不做关键分析，此专栏结束后我们直接提交源码供查看。

（二）关键实战代码

下面是本 Demo 的精简骨架（完整版见同目录 [main.py](main.py)）。三个节点串成一条直线：问候 → 处理 → 总结。

from typing import TypedDict
from langgraph.graph import StateGraph, START, END

# 1. 定义 State：所有节点共享的数据容器
class HelloState(TypedDict):
message: str
steps: list[str]
step_count: int

# 2. 定义节点：接收 State，返回需要更新的字段
def greeting_node(state: HelloState) -> dict:
return {
"message": f"你好！原始输入: {state['message']}",
"steps": state.get("steps", []) + ["greeting_node"],
"step_count": state.get("step_count", 0) + 1,
}

def processing_node(state: HelloState) -> dict:
return {
"message": f"[已处理] {state['message']}",
"steps": state["steps"] + ["processing_node"],
"step_count": state["step_count"] + 1,
}

def summary_node(state: HelloState) -> dict:
summary = f"共经过 {state['step_count']} 个节点: {' → '.join(state['steps'])}"
return {"message": summary, "steps": state["steps"] + ["summary_node"]}

# 3. 构建图：加节点、连边
graph = StateGraph(HelloState)
graph.add_node("greeting", greeting_node)
graph.add_node("processing", processing_node)
graph.add_node("summary", summary_node)
graph.add_edge(START, "greeting") # 入口
graph.add_edge("greeting", "processing")
graph.add_edge("processing", "summary")
graph.add_edge("summary", END) # 出口

# 4. 编译 + 执行
app = graph.compile()
result = app.invoke({"message": "Hello, LangGraph!", "steps": [], "step_count": 0})
print(result["message"])

运行方式：

source .venv/bin/activate
python stages/stage1_fundamentals/01_hello_graph/main.py

（三）运行效果

实际执行 `main.py`，截取代表性输出：

============================================================   Demo 01: Hello Graph — 最小 StateGraph 示例 ============================================================

—————————————- —————————————-

  message   : 执行完成！共经过 2 个节点: greeting_node → processing_node → summary_node   steps     : greeting_node → processing_node → summary_node   step_count: 3

—————————————-   节点 [greeting] 输出: message='你好！欢迎来到 LangGraph 的世界！原始输入: Hello, LangGraph!…'   节点 [processing] 输出: message='[已处理] 你好！欢迎来到 LangGraph 的世界！原始输入: Hello, LangGraph…'   节点 [summary] 输出: message='执行完成！共经过 2 个节点: greeting_node → processing_node → …' —————————————-

============================================================   关键概念回顾 ============================================================   1. State    : 使用 TypedDict 定义，是所有节点共享的数据容器   2. Node     : 普通 Python 函数，接收 State，返回需要更新的字段   3. Edge     : 连接节点的路径，定义执行顺序   4. START/END: 图的入口和出口   5. compile(): 将图定义编译为可执行的 Runnable   6. invoke() : 同步执行图，返回最终 State   7. stream() : 流式执行图，逐步返回每个节点的输出

2026-06-03 14:37:47 INFO     demo.01_hello_graph  | 📌 [构建图] 创建                                          StateGraph，添加 3 个节点和 4 条边…                                   INFO     demo.01_hello_graph  | ✅ 图编译成功！                                  INFO     demo.01_hello_graph  | 📌 [初始状态]                                             message='Hello, LangGraph!'                                             INFO     demo.01_hello_graph  | 📌 [开始执行] invoke 模式 —                               同步执行完整图…                                                       INFO     demo.01_hello_graph  | 📌  正在执行问候节点…                          INFO     demo.01_hello_graph  | 📌  正在处理消息:                                         你好！欢迎来到 LangGraph 的世界！原始输入: He…                        INFO     demo.01_hello_graph  | 📌  正在生成执行总结…                          INFO     demo.01_hello_graph  | ✅ 执行完成！最终状态：                          INFO     demo.01_hello_graph  | 📌 [Stream 模式]                                          逐步观察每个节点的输出…                                               INFO     demo.01_hello_graph  | 📌  正在执行问候节点…                          INFO     demo.01_hello_graph  | 📌  正在处理消息:                                         你好！欢迎来到 LangGraph 的世界！原始输入: He…                        INFO     demo.01_hello_graph  | 📌  正在生成执行总结…                          INFO     demo.01_hello_graph  | ✅ Stream 模式执行完成！

Process finished with exit code 0

怎么解读这段输出？

六、常见坑与排查

LangGraph 的学习曲线其实并不陡，但由于它本质是一个「Graph Runtime」，而不仅仅是函数调用工具，因此我们很多时候会不自觉地沿用传统编程思维，导致踩坑（我就是，受常年Java编程思路）。

下面是最常见、也是生产里最容易出问题的几个点。

（一）坑 1：忘记 add_edge(START, …)，图根本不执行

compile() 不报错，但：

app.invoke(…)

返回的还是初始 State，节点像完全没执行一样。

我们虽然：

• 添加了节点

• 添加了节点之间的边

但忘了：

graph.add_edge(START, "第一个节点")

也就是说：图没有入口。Runtime 根本不知道应该从哪个节点开始调度。

错误示例

graph.add_node("greeting", greeting_node)
graph.add_node("summary", summary_node)

graph.add_edge("greeting", "summary")

这里START ❌ 没有连接任何节点

正确写法

graph.add_edge(START, "greeting") # ✅ 图入口
graph.add_edge("summary", END) # ✅ 图出口

核心理解

LangGraph 本质是Graph Runtime，而不是函数调用链，所以：

• START 是调度入口

• END 是终止标记

缺一不可。

（二）坑 2：直接修改 state，而不是返回增量更新

状态行为异常：

• 有时更新成功

• 有时状态错乱

• 有时并发下数据污染

• Debug 极其困难

很多人会这样写：

def bad_node(state):
state["steps"].append("bad")
return state

这是典型的：

副作用式修改（Side Effect）

问题在于：LangGraph 的 State 应被视为“只读快照”。真正的状态更新，应该交给Channel + Reducer机制处理。

你直接修改：

state["steps"]

等于绕过了 Runtime。

正确写法

def good_node(state):
return {
"steps": state["steps"] + ["good"]
}

即：

返回“增量更新”
而不是修改原对象

核心理解

• Node 的职责：计算更新内容
• Runtime 的职责：合并 State

不要混用。

（三）坑 3：每个请求都 compile()

系统上线后：

• QPS 一高 CPU 就飙升

• RT（响应时间）明显增加

• 压测性能极差

很多人会这样写：

def handle_request(req):
app = graph.compile()
return app.invoke(…)

问题在于 compile() 并不是轻量操作。它会：

• 校验图结构

• 构建执行计划

• 初始化 Channel

• 构建 Pregel Runtime

• 分析依赖关系

本质上接近：“编译工作流”。

正确写法

应该：

# 应用启动时执行一次
app = build_graph().compile()

def handle_request(req):
return app.invoke(…)

即：

Compile Once
Invoke Many Times

核心理解

CompiledStateGraph：

• 无状态

• 线程安全

• 可并发 invoke

所以：

compile 是“构建 Runtime”

invoke 才是“执行 Runtime”

（四）坑 4：State 字段缺失导致 KeyError

运行时突然报：

KeyError: 'steps'

例如：

state["steps"] + ["node1"]

但初始化时：

{
"message": "hello"
}

没有：

"steps": []

解决方案

初始化完整 State：

app.invoke({
"message": "hello",
"steps": [],
"step_count": 0
})

或者：

state.get("steps", [])

核心理解

LangGraph 不会自动补全字段。

State Schema：

TypedDict

只是：

类型约束

而不是：

默认值系统

七、工程化实践建议

真正进入生产环境后，LangGraph 的重点就不再是“能跑”，而是：

稳定性
可观测性
性能
可恢复性

下面是几个关键实践。

（一）使用 TypedDict 管理 State

不推荐

state = {}

推荐

class GraphState(TypedDict):
message: str
steps: list[str]

好处

• IDE 自动补全

• 静态类型检查

• 减少 KeyError

• State 结构更清晰

（二）节点避免副作用

Node 内：

不要：

• 改全局变量

• 改数据库连接状态

• 改共享对象

推荐：

输入 State
输出增量更新

保持：

Node = Pure Function

这样：

• 更容易 Debug

• 更容易重试

• 更容易并发

（三）compile() 全局复用

正确结构：

# app.py
graph = build_graph()
app = graph.compile()

请求阶段：

result = app.invoke(state)

不要：

每次请求 compile

（四）节点内部做好异常处理

因为：

Node Exception
= 整张图中断

推荐：

def safe_node(state):
try:
…
except Exception as e:
return {
"error": str(e)
}

或者：

• 增加 fallback node

• 增加 retry node

• 增加 human review node

（五）使用 stream() 做可观测

不要只用：

invoke()

更推荐：

for event in app.stream(state):
print(event)

因为：

stream = 天然单步调试器

它能看到：

• 当前节点

• 当前输出

• State 如何变化

• Runtime 如何流转

这是排查问题最有效的方式。

LangGraph 最容易踩坑的根源，其实只有一句话：

不要把它当“函数调用工具”。

要把它当“工作流 Runtime”。

理解这一点后：

• START / END

• State

• Edge

• Channel

• compile

• invoke

这些设计都会突然变得非常合理。

八、总结 & 下一篇预告

`StateGraph` 是 LangGraph 的基石——理解了「State + Node + Edge + compile + invoke」这五个核心概念，你就掌握了构建任何 AI Agent 工作流的基础能力。本篇我们刻意用了「直线图」，把注意力集中在地基上。

但你可能已经注意到一个伏笔：节点返回的 dict 是怎么合并进全局 State 的？如果两个节点都往 `messages` 里写，是覆盖还是追加？

下一篇《深入 LangGraph State：Reducer 是如何让状态"自动合并"的》，我们就来拆解 Channel 与 Reducer 机制——这是从「会写直线图」到「会写真实 Agent」的关键一跃。

备注系列导航：LangGraph从零构建生产级 AI Agent 平台的递进式学习项目从零构建生产级 AI Agent 平台的递进式学习项目
