TL;DR

• 场景：模型按层切到多张 GPU，服务能起，监控里部分 GPU 仍长时间空闲。
• 结论：按层切分只解决容量，不解决顺序依赖。请求仍要依次穿过各 PP 阶段，首个结果仍是各阶段耗时之和；只有当多个独立工作单元都已就绪，流水线才能让多个阶段同时忙起来。在线自回归 Decode 下，同一序列的未来 Token 未知，不存在可重叠的工作，必须借助其他已满足依赖的请求。气泡是阶段时间槽的空闲比例（p=4,m=4 时 12/28 ≈ 43%），不是 nvidia-smi 的 GPU 利用率。三类等待对应不同动作：任务供给 / 阶段不均衡 / 边界传输；任何重分区或加并发前都要回答"是哪一类"。节点内 TP×跨节点 PP 是 vLLM 文档给出的常见做法，但参数不能证明 Rank→Stage→节点→GPU 映射与通信路径实际正确。
• 产出：4 阶段一次前向 20 ms 的顺序依赖 + 4 微批次整批 35 ms 气泡 12/28≈43% 的理想算例 + GPipe Figure 2© 与本文纯前向算例的对照 + 三类等待的诊断与动作对应表 + TP×PP 拓扑放置核对清单。

版本矩阵

文章正文

模型已经按层分到多张 GPU 上，服务也能启动，监控里却仍有卡长时间空闲。多张 GPU 分摊同一层计算时，要付出归约和同步的代价。如果高频通信跨过了较慢的连接，把整段层放到同一组 GPU，再把中间结果传给下一组，能不能更划算？

这就是 Pipeline Parallel（流水线并行，简称 PP）值得比较的原因。但"按层切开后能启动"只回答了容量问题。一个请求仍要依次穿过各段模型，后面的 GPU 可能在等输入，前面的 GPU 也可能在等下一轮生成。通信少了，等待未必少。

本文沿着一个请求的时间线，解释 PP 的并行收益从哪里来，再把同样的等待拆成三类：暂时没有可推进的任务、某个阶段算得慢、阶段边界传得慢。文中的毫秒与字节数都是明确假设下的手算，没有 GPU 跑分，也不代表某个某个引擎的实测表现。

模型分成四段，一个请求仍要走完四段

先假设一个只有顺序解码层的模型共有 40 层，把它切成四个 Stage（阶段）。这里暂不讨论复杂的跨层连接，也不把层数当作真实分区建议。

Stage 0：Embedding + Layer 0–9
Stage 1：Layer 10–19
Stage 2：Layer 20–29
Stage 3：Layer 30–39 + 最终归一化 / 输出头

一次前向：输入 → Stage 0 → Stage 1 → Stage 2 → Stage 3 → 输出

每个阶段主要持有自己负责的模型部分。阶段边界传递的是后续计算需要的中间张量，并非把整个模型或全部历史 KV Cache 再传一遍。普通按层切分的解码器中，某一层的 KV Cache 也由执行这一层的阶段管理。

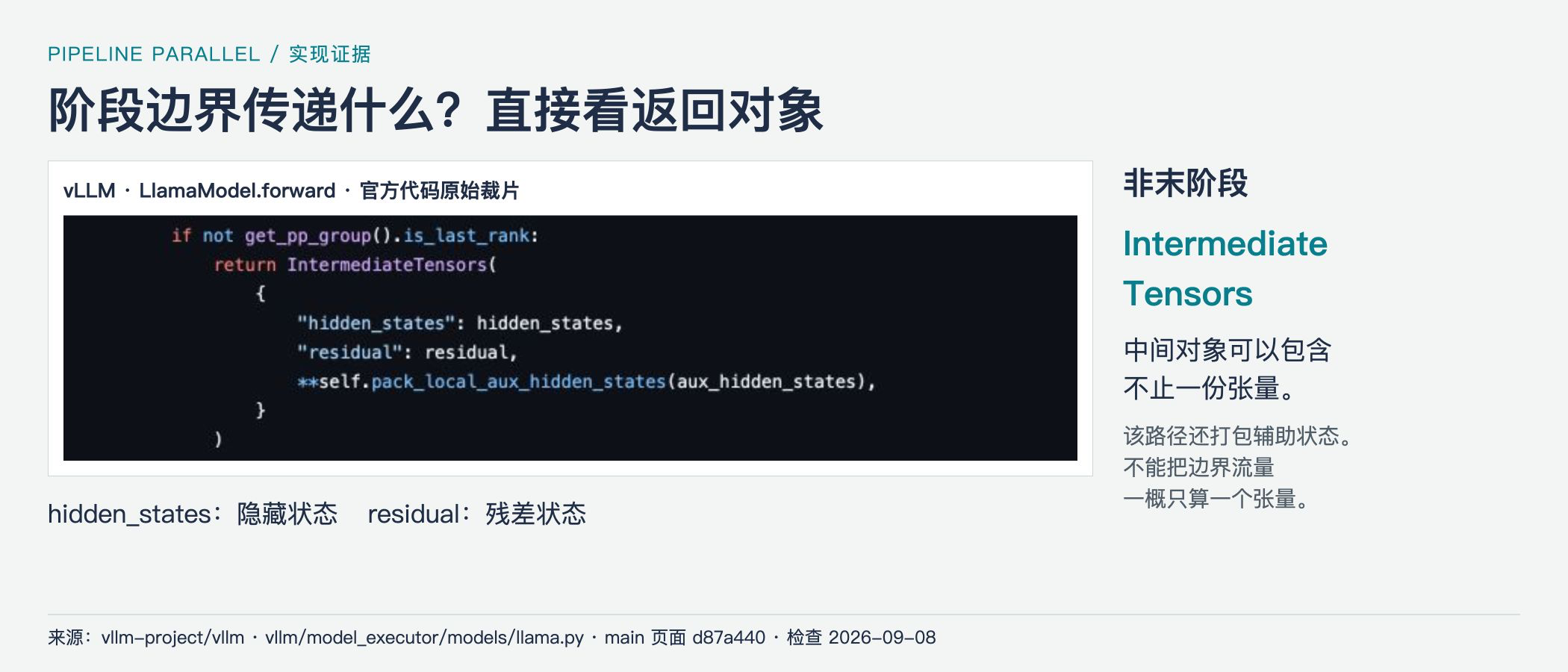

这不是说边界上永远只有一个张量。当前 vLLM 的 Llama 实现中，非末阶段会返回 IntermediateTensors，其中包含 hidden_states 和 residual，某些路径还带辅助状态。代码按 start_layer、end_layer 执行本阶段的层，末阶段再做最终归一化。这些具体对象比"上一张卡把结果发给下一张卡"更接近真实实现。vLLM Llama 实现

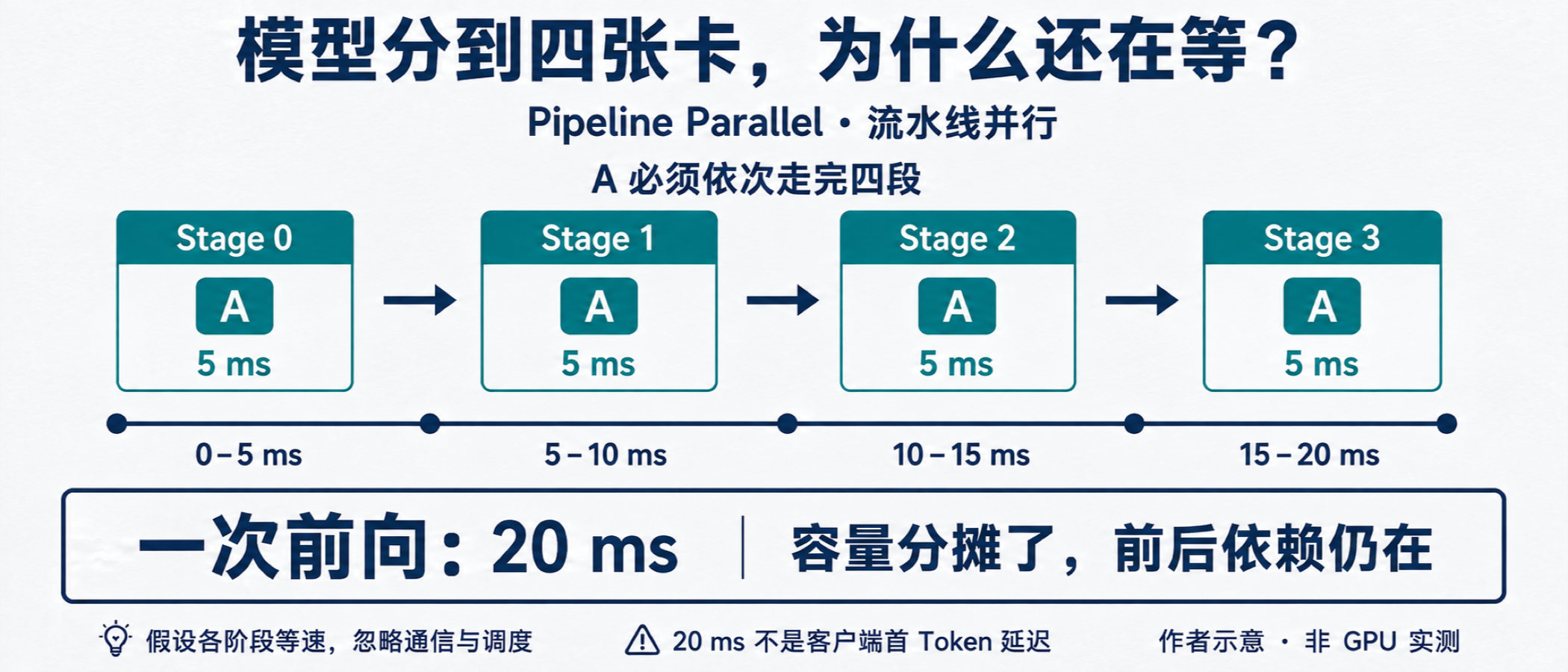

如果这次前向在四个阶段各花 5 ms，先忽略通信与调度，那么结果要在 20 ms 后才能出来。Stage 0 算完以后，不能替 Stage 3 提前完成最后几层。四张卡的容量相加，不意味着这一次前向的延迟自动变成四分之一。

这里的 20 ms 是该假设下的一次前向时间，既不是完整请求耗时，也不是客户端首 Token 延迟。真实首 Token 等待还包含排队、输入处理、Prefill、采样和返回路径。先分清测量边界，后面看到"GPU 在等"时，才不会把所有等待都归因给流水线。

流水线加快的是连续完成，不是取消先后依赖

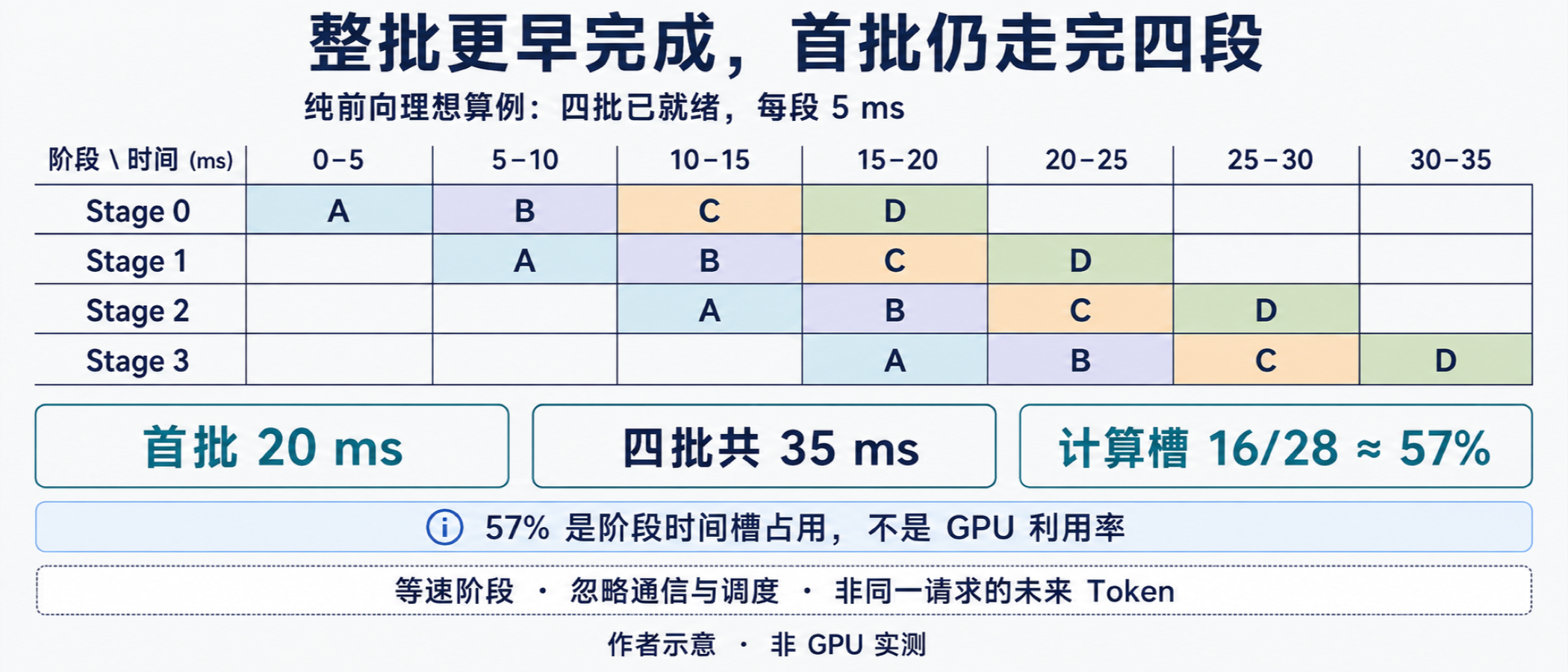

只有一个任务时，阶段轮流工作。要让四个阶段同时忙起来，需要有多个可独立推进的工作单元。为方便手算，假设调度器已经准备好 A、B、C、D 四个等大小微批次，每个阶段处理一个微批次都恰好需要 5 ms。这里的微批次是一次前向的工作单元，不是同一个请求尚未生成的四个未来 Token。

第一个结果仍在 20 ms 出现，后面三个结果每隔 5 ms 完成一个。四个工作单元全部完成需要 35 ms，而不是将每个 20 ms 的前向完全串行执行所需的 80 ms。缩短的是这一组任务的总完成时间，第一个任务并没有因此跳过任何阶段。

这个理想模型共有 4×7=28 个"阶段×时间槽"，实际计算占 4×4=16 个，平均计算占用为 16/28，约 57%。其余时间槽就是这里所说的气泡。它不是 nvidia-smi 的 GPU 利用率预测：真实内核、通信重叠和采样周期都不在模型里。

推广到 p 个等速阶段、m 个同时准备好的等大小微批次，每阶段耗时 t，纯前向的填充与排空模型给出：

总完成时间 = (m + p – 1) × t
平均计算占用 = m / (m + p – 1)
空闲槽比例 = (p – 1) / (m + p – 1)

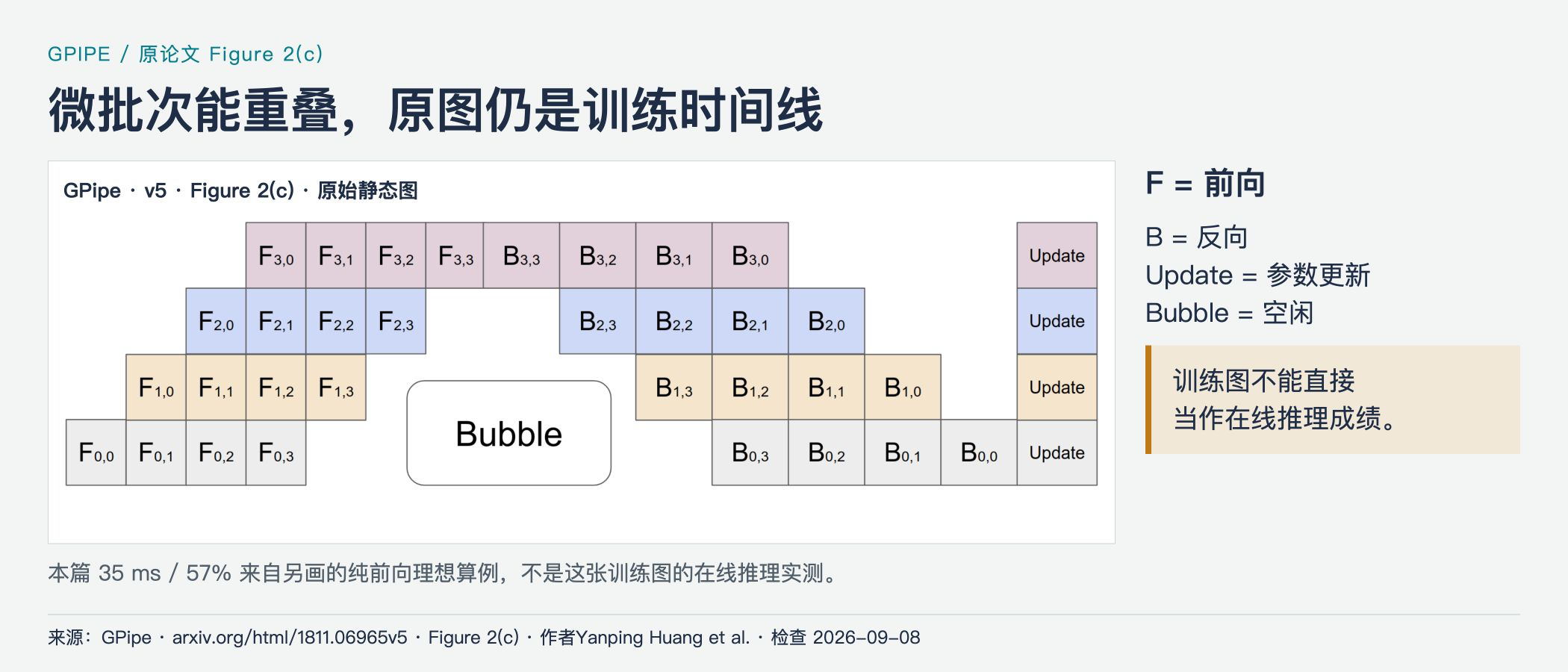

成立条件包括：阶段等速、任务充足、通信可忽略、每阶段只处理一个微批次，以及没有额外资源争用。GPipe 原论文 Figure 2 展示了按阶段切分与微批次流水，讨论气泡和分区均衡。不过论文讨论的是训练，还包含反向传播与梯度更新。这里单独画出纯前向算例，不能把论文训练效率直接当作在线推理性能。GPipe Figure 2 与第 2.3 节

在线生成最难补齐的，是下一份可运行的工作

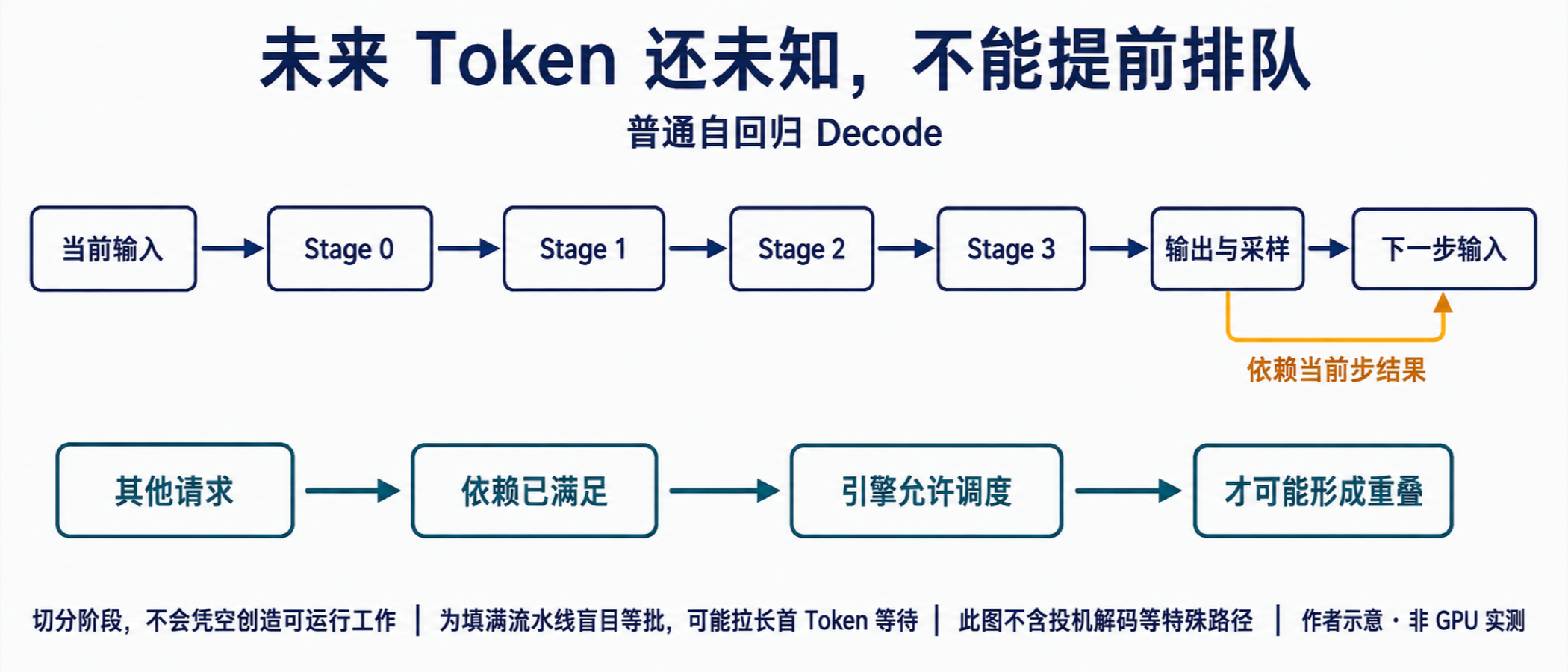

在普通自回归 Decode 中，同一序列的下一个输入 Token 取决于当前步的输出与采样结果。不能把还不知道内容的后续 Token，当成表里的 B、C、D 预先送进 Stage 0。投机解码等机制改变了工作组织方式，也需要单独分析，不能混入这个普通路径。

因此，只有一个低并发请求时，四个阶段可能在同一序列上轮流执行。增加阶段能让模型装下，但未必能降低逐 Token 的等待。已经处在系统里的多个请求，只有在依赖满足且引擎允许对应批次推进时，才可能提供可重叠的工作。

Prefill 也不能简单理解成"提示词长，所以自然填满"。引擎能否切块、怎样安排不同块与其他序列、是否支持多个在途批次，都属于调度实现。层与 Token 之间的依赖没有因为切块而消失。PyTorch 的流水线接口把 Stage 和 Schedule 分开，也分别列出 GPipe、1F1B 等调度。其中涉及反向计算的策略不能直接搬进纯推理服务。PyTorch Pipeline Schedules

这带来一个实际取舍：为了积攒足够任务而等待更久，可能提高设备忙碌程度，却恶化用户看到的首 Token 延迟。上线服务要优化的是满足等待目标的成功完成量，不是把所有卡的曲线都拉到高位。

例如同一个 PP 配置，离线批处理可以提前准备大量输入，晚间稀疏的交互请求却没有同样的任务供给。前者测得的稳定吞吐，不能证明后者不会出现长时间空闲。判断"气泡太多"之前，先检查是否真的有已满足依赖、可被调度的工作。

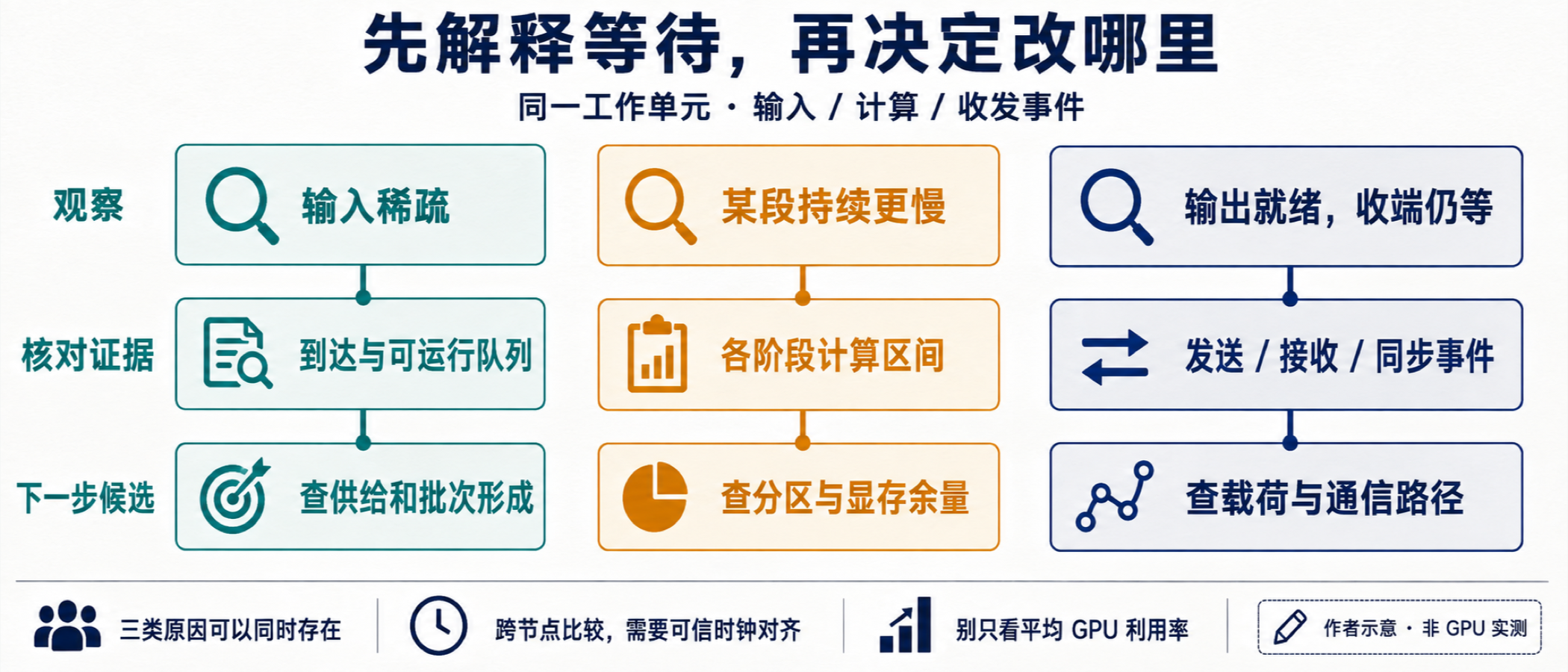

看起来都是空闲，处理方法却可能相反

即使请求足够，流水线也可能填不满。此时继续加并发，容易让问题从设备等待变成用户排队。

第一种情况是阶段计算不均衡。假设三个阶段处理同样一个工作单元分别需要 4、11、5 ms，忽略通信且允许必要缓冲。足够长的稳态下，完成间隔不可能快过最慢阶段的 11 ms。前后两个阶段的等待，不能通过单纯增加输入消除。这里是确定性模型的瓶颈判断，不是实际吞吐估算。

为什么层数相同还会不均衡？首尾阶段可能多出 Embedding、最终归一化或输出头。vLLM 的这份 Llama 实现就明确在末阶段创建输出头，Embedding 的放置还有权重绑定等条件。真实显存与计算成本要按模型实现看，不能只在纸上把"40 层"除以四。vLLM Llama 模块放置

此外，Prefill 与 Decode 下同一分区未必同样均衡。层形态、批量、上下文、量化内核都会影响成本。重分层的依据应是目标负载下的阶段剖析，而不是一次平均 GPU 利用率。把层从慢阶段移出去之前，还要确认接收方的权重、KV、激活和通信缓冲都能装下。

第二种情况是边界传输拖慢。假设一个边界只发送形状为 [B, H] 的稠密激活，B 表示本次前向的 Token 行数，H 为隐藏维度，元素占 a 字节，那么这一份张量的大小是 B×H×a。以 B=4096、H=8192、a=2 为例，结果是 67,108,864 字节，即 64 MiB。

这是单张量字节数，不是网络实测。若实现还要发送残差、做聚合或携带其他中间状态，实际载荷需要另算。传输时间还包括消息启动、同步及实际链路带宽的影响。小 Decode 批次未必受总字节数支配，大 Prefill 批次也不等于网络可以忽略。

第三种情况才是任务供给或调度等待：阶段没有拿到可执行输入，却没有持续卡在某个重计算阶段或传输边界。此时应观察请求到达、批次形成和调度时间线。用重分层解决请求不足，或用增加请求解决慢链路，都可能适得其反。

这些现象是诊断线索，不是互斥的自动分类器。计算不均衡、通信阻塞和调度问题可以同时存在。跨节点事件还要有可信的时钟对齐，不能直接相减两台机器未校准的日志时间戳。至少保留同一次迭代或微批次的关联标识，让等待能沿阶段追踪。

把慢连接放在阶段边界，仍需拿时间线验证

回到开头的问题。假设两台节点各有四张 GPU，而且已确认节点内互联比节点间更适合高频集合通信，可以将每个节点作为一个 PP 阶段，阶段内部使用 TP=4，总体为 TP=4、PP=2。

节点 A：Stage 0，四卡 TP 组 → 中间状态 → 节点 B：Stage 1，四卡 TP 组
一个模型副本，总共八张 GPU

PP 改变了跨节点通信的位置，阶段内部的 TP 集合通信仍然存在。GPU 型号、节点数量和启动参数本身，都不能证明进程最终被放在了预期节点上。要把执行 Rank、阶段分区、GPU UUID 和通信路径对应起来检查。

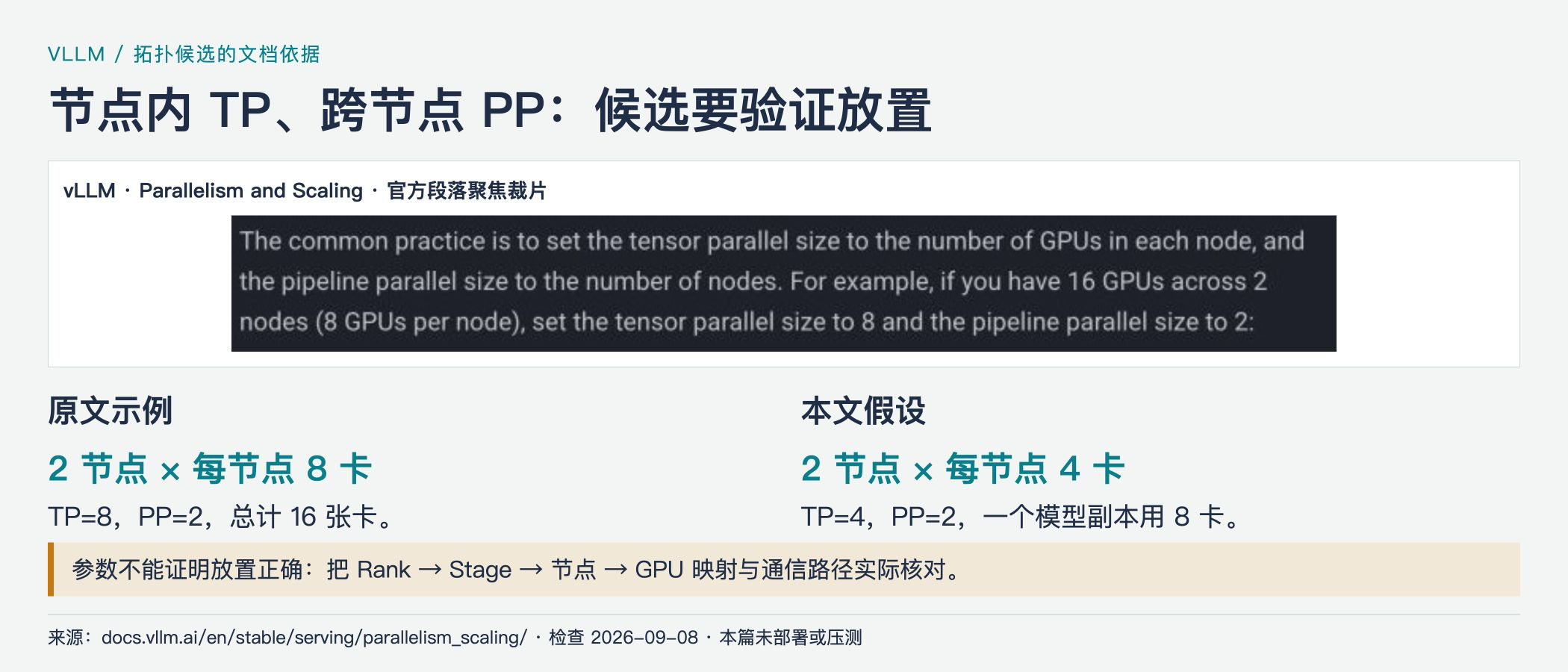

vLLM 当前扩展文档给出了节点内 TP、跨节点 PP 的组合方式，也将无 NVLink 或切分不均列为考虑 PP 的场景。它支持用 –pipeline-parallel-size 配置阶段数。下面只是参数关系示例，不是已经启动并验证的部署命令：vLLM Parallelism and Scaling

vllm serve /path/to/local-model \\
–tensor-parallel-size 4 \\
–pipeline-parallel-size 2

执行前仍要核对模型与后端的 PP 支持、多节点运行环境、可见 GPU 和放置结果。若使用混合并行或特殊模型，不要把 TP×PP 当作所有辅助进程的数量公式。

比较候选布局时，可以保留 TP-only 与 TP×PP 两条路径，但只比较都满足容量、模型支持和部署约束的方案。用低并发请求观察单次前向与逐 Token 等待，再用目标业务到达分布观察阶段重叠。相同 GPU 预算和请求集下，同时记录首 Token 延迟、逐请求平均 TPOT、超时、失败及满足预先约定两项延迟上限的成功完成量。TPOT 是首 Token 之后的平均每 Token 时间，输出不足两个 Token 的样本单列。

本篇新增的观测重点，是把总延迟拆回各阶段。每次记录应能回答：哪段在算，哪段已经准备好却在等，等待能否对应到传输或调度事件？资源统计中的平均值，不能代替这条时间线。

模型 / 引擎版本、请求或迭代标识：待记录
TP×PP、Rank→Stage→节点→GPU 映射：待记录
各阶段层范围与额外模块：待记录
同一工作单元的输入就绪、计算、发送/接收区间：未测
各阶段权重 / KV / 激活与缓冲的容量证据：未测
首 Token 与后续 Token 等待、失败和未完成请求：未测
改变一个分区或通信边界后的对照结果：未测

还要把完整 PP 链当作服务依赖来验收。缺少一个必要阶段，在途请求就无法正常走完前向。采用单 Worker 重启、重建通信组还是重建整个副本，取决于引擎与编排的恢复能力，不能一概写成"必然全部重启"。真正要验证的是：恢复后各阶段版本一致、通信恢复、请求能够完成，服务才重新具备接流量的条件。

PP 把模型容量摊到多个阶段，也把请求的完成过程展开成了一条串行依赖链。判断它是否值得使用，要看节省的通信代价能否覆盖阶段串行、填充不足和不均衡带来的等待。模型装下只是起点。能解释每一段为什么等，才有依据决定下一次应该移动层、调整调度，还是改变通信边界。

参考资料

• vLLM Llama 实现（含 IntermediateTensors 与 LlamaModel.forward）
• GPipe Figure 2 与第 2.3 节（含反向传播的训练时间线）
• PyTorch Pipeline Schedules（Stage 与 Schedule 分开，含 GPipe/1F1B）
• vLLM Parallelism and Scaling（节点内 TP、跨节点 PP）

资料复核于 2026-09-08。官方链接支撑非末阶段返回 IntermediateTensors、GPipe 阶段切分与微批次流水、PyTorch Stage/Schedule 分开、vLLM 节点内 TP/跨节点 PP 的方向；毫秒数（5/20/35 ms）、阶段配比（4/11/5 ms）、边界字节数（4096×8192×2=64 MiB）、TP×PP=4×2 拓扑均为作者教学假设，未执行多 GPU 部署、压测或故障恢复实验。

配图保持方法示意与官方原文摘片的区别；图上"2026-09-08 核验"标签保留。
