维特智能针对电子脊柱康复器材训练动作靠康复师人工目测、角度无量化记录、康复效果难以客观评估的核心痛点，供了基于 WT9011DCL-BT50 九轴蓝牙传感器的无线躯干姿态测量解决方案，帮助客户实现脊柱训练动作的角度量化采集、训练过程实时引导与训练数据自动归档，康复训练由“凭经验”走向“看数据”。
一、客户背景
1.1 客户简介
客户是医疗康复器械领域的企业，主营电子康复训练设备、脊柱姿态训练器材等业务，产品面向康复医院、康复门诊、运动康复中心等机构渠道。
1.2 客户应用和痛点
客户在电子脊柱康复训练器材上需要测量人体躯干前屈 / 后伸、左右侧屈等动作角度及训练动作完成质量，此前主要面临：
- 痛点一：【动作质量依赖人工目测】。脊柱训练动作的标准性主要靠康复师经验判断，缺少客观角度数据，不同康复师评估口径不一致，动作幅度、速度难以量化。
- 痛点二：【有线测量方案限制训练动作】。外接线缆的测量装置在躯干大幅度屈伸、侧屈训练中存在拉扯、缠绕问题，佩戴不便，影响患者动作完成度和训练体验。
- 痛点三：【训练数据无自动记录】。每组训练的动作角度峰值、重复次数靠手工记录，康复效果评估缺乏连续数据支撑，方案调整缺少依据。

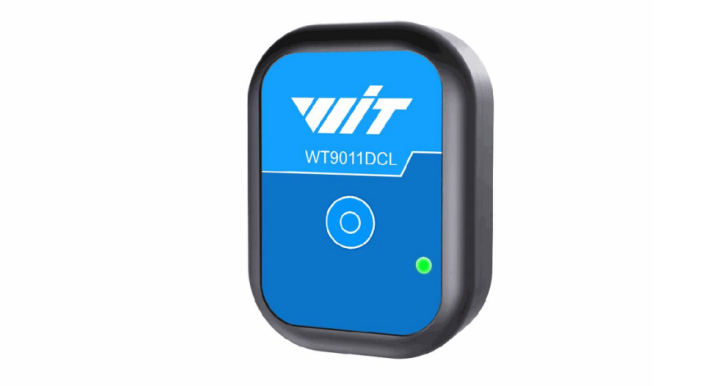

维特为其提供 WT9011DCL-BT50 九轴蓝牙传感器，用于将躯干运动姿态实时量化为三轴角度数据，经蓝牙 5.0 无线回传至器材主控与康复师终端，支撑动作引导与训练评估。
二、客户使用详情
2.1 项目背景
客户面向康复机构交付电子脊柱训练器材，康复训练强调动作标准性与渐进负荷，而原有评估方式以人工目测和手工记录为主，难以支撑数据化管理。
WT9011DCL-BT50 内置陀螺仪、加速度计与地磁场传感器，采用卡尔曼动态滤波算法在模组内部直接解算姿态，姿态测量精度 0.2°，倾角分辨率 0.0055°；蓝牙 BLE5.0 无线传输空旷约 50~90m、内置电池续航约20- 40 小时、整机仅约 9g，配合绑带即可完成背部佩戴；同时输出三轴角度与四元数，客户无需自行实现融合算法，缩短器材研发周期。
客户希望通过这套方案把脊柱训练中的前屈 / 后伸、左右侧屈动作实时转化为角度数据，训练中即时纠正动作幅度，训练后自动生成量化记录，辅助康复师评估与调整训练方案。
2.2 是如何使用
使用环境：

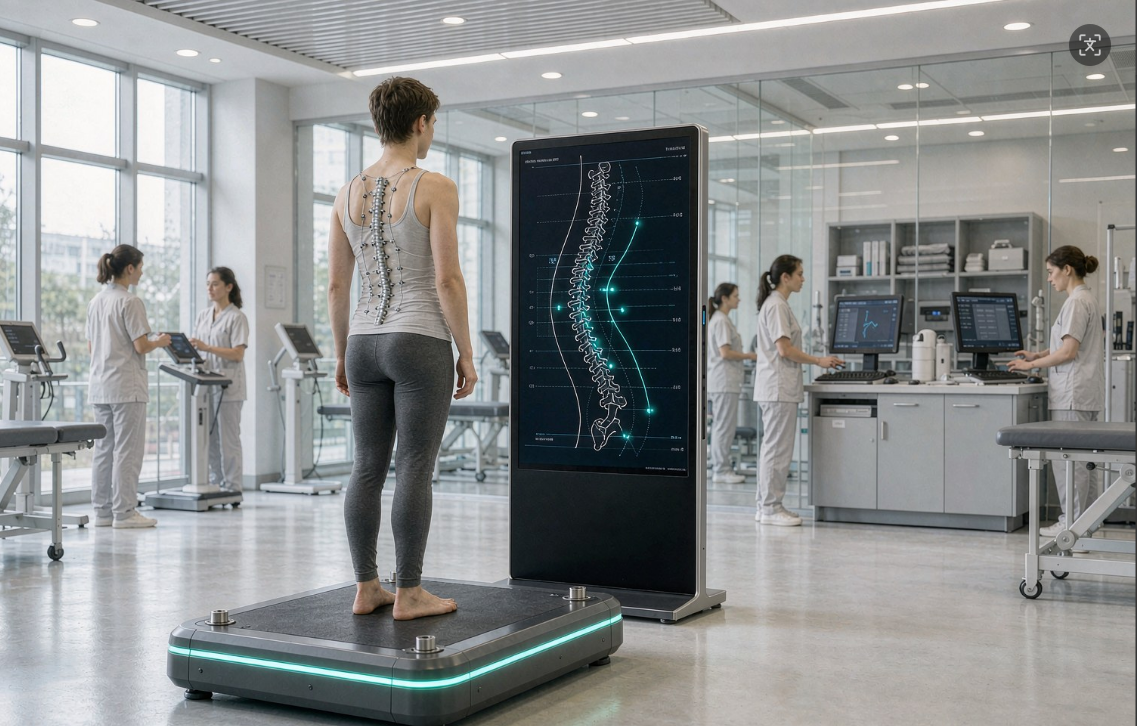

传感器通过配套绑带固定于人体背部胸椎段 / 腰椎段；工作环境为室内康复训练室，常温、周边存在训练器材电机、理疗电极等电磁设备。针对磁场干扰问题，按规格书要求在训练环境完成磁场校准，并使传感器远离磁铁、扬声器等硬磁性物体 50cm 以上。
安装方式：
采用绑带水平贴合佩戴，传感器标签面朝外，XY 平面与躯干冠状面平行，Z 轴沿躯干纵向；佩戴后先在站立中立位静息采集，记录躯干基准角度作为动作比对原点。整机约 9g，配合绑带佩戴基本不影响训练动作幅度。
连接方式：
通过蓝牙 BLE5.0 无线接入器材主控与康复师平板（支持 Android / IOS，连接步骤见产品规格书），等效波特率 115200bps；供电为内置 3.7V 锂电池，TYPE-C 接口 5V 充电，约 2 小时充满，单次充电工作时长约 40 小时，工作电流约 16mA（10Hz 输出），待机电流 14uA（电气参数见产品规格书）。
数据用途：

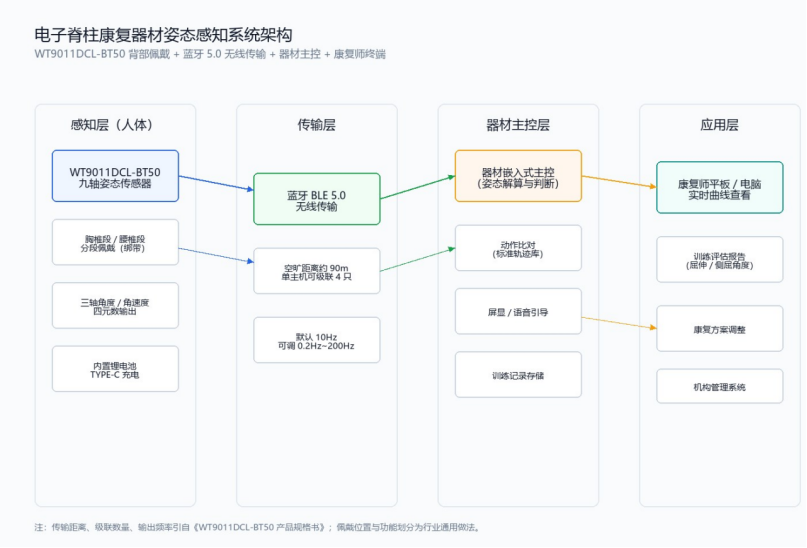

采集的三轴角度 / 角速度 / 四元数，数据被用于客户器材的训练引导逻辑：俯仰角映射为前屈 / 后伸角度，横滚角映射为左右侧屈角度，实时曲线在屏幕显示；主控将实测角度与标准动作轨迹比对，对动作幅度不足或超限时给出屏显与语音提示；每组动作的角度峰值与重复次数自动记录，用于生成训练报告。
2.3 使用情况
客户在脊柱训练器材中集成了基于 WT9011DCL-BT50 的动作量化流程：佩戴后完成中立位基准采集；训练中蓝牙以默认 10Hz 上传三轴角度输出频率 0.2Hz~200Hz 可调，可按动作速度调；器材主控实时比对动作轨迹并给出引导提示；训练结束后自动归档角度峰值与重复次数，康复师在终端查看评估报告并调整训练处方。
精度表现：
姿态测量精度 0.2°、倾角分辨率 0.0055°，俯仰量程 ±180°、横滚量程 ±90°，可覆盖脊柱前屈、后伸、侧屈动作的角度范围；10Hz 默认输出下动作曲线连续平滑，满足躯干训练动作量化需求。
稳定性：
单次充电约 20-40 小时工作时长，覆盖康复机构全天门诊训练，夜间 TYPE-C 充电即可；训练室内蓝牙连接稳定，空旷传输距离约 50~90m，满足诊室与训练区范围；长时间佩戴训练无断连、无数据跳变。
三、维特智能方案特点

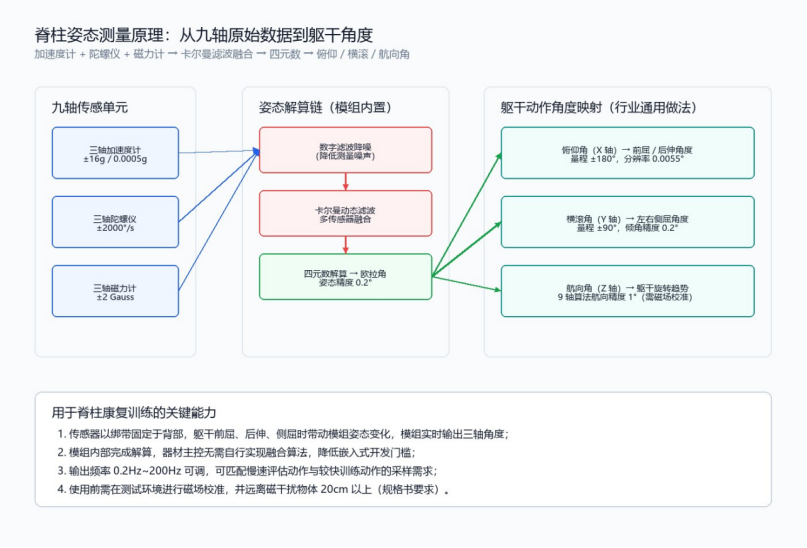

1、高精度姿态量化，捕捉躯干小幅动作：模组采用卡尔曼动态滤波算法在内部完成姿态解算，姿态测量精度 0.2°，倾角精度 0.2°、分辨率 0.0055°；三轴加速度计分辨率 0.0005 g/LSB、三轴陀螺仪分辨率 0.061 (°/s)/LSB，可对脊柱训练中的小角度、慢速动作进行稳定量化。
2、无线佩戴友好，贴合人体康复场景：蓝牙 BLE5.0 无线传输（空旷约 50~90m，单主机可级联 4 只），整机约 9g、支持绑带佩戴，内置 100mAh 电池、工作时长约 40 小时、TYPE-C 充电约 2 小时，工作温度 -20℃~60℃、耐冲击 20000g，训练过程无线缆牵绊，日常消毒维护便利。
3、模组内解算 + 完整配套，缩短器材研发周期：模组直接输出三轴加速度 / 角速度 / 磁场 / 角度及四元数，输出频率 0.2Hz~200Hz 可调（默认 10Hz），内置 Cortex-M4 内核（主频 168MHz）独立完成解算，客户主控无需自研融合算法；配套安卓 / IOS APP、上位机、蓝牙 5.0 通讯协议与 SDK，并支持位移模式（位移、位移速度、角度）扩展。
四、结语
维特智能 WT9011DCL-BT50 九轴蓝牙传感器在医疗康复电子脊柱器材场景的成功落地，验证了“九轴姿态解算 + 蓝牙 5.0 无线 + 轻量佩戴”为人体康复训练提供量化数据基础的实用价值。
