HTOOL SW1118｜9kHz–13GHz 宽带SPDT射频开关模块评测（HMC1118非反射式）
前言
在射频微波测试、SDR软件开发无线电项目里，经常需要做天线切换、收发通路选择、多通道信号路由。射频开关分为反射式与非反射式，非反射开关最大优势是未选中端口自带50Ω负载，切换时不会产生剧烈驻波跳变，能够保护频谱仪、矢量网络分析仪、低噪放等贵重前端器件。
今天给大家带来这款基于ADI HMC1118芯片的SW1118宽带SPDT射频开关模块，频率覆盖9kHz一直到13GHz，覆盖UHF、L、S、C、X波段，是一款很适合射频工程师做原型验证、自动化测试的开关板。
SPDT：Single‑Pole Double‑Throw，单刀双掷射频开关，一路公共端RFC，可以二选一接通到RF1或者RF2。

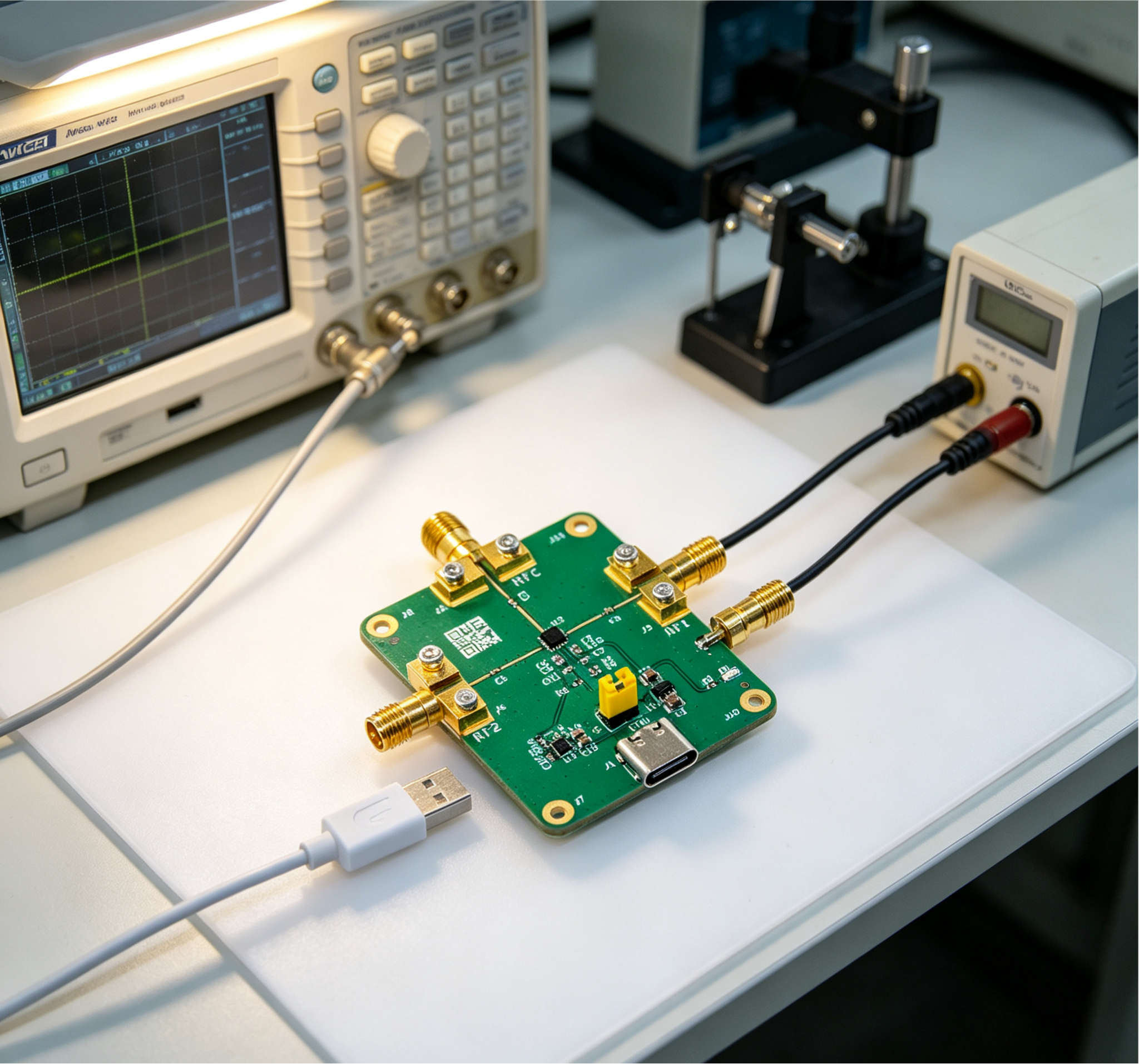

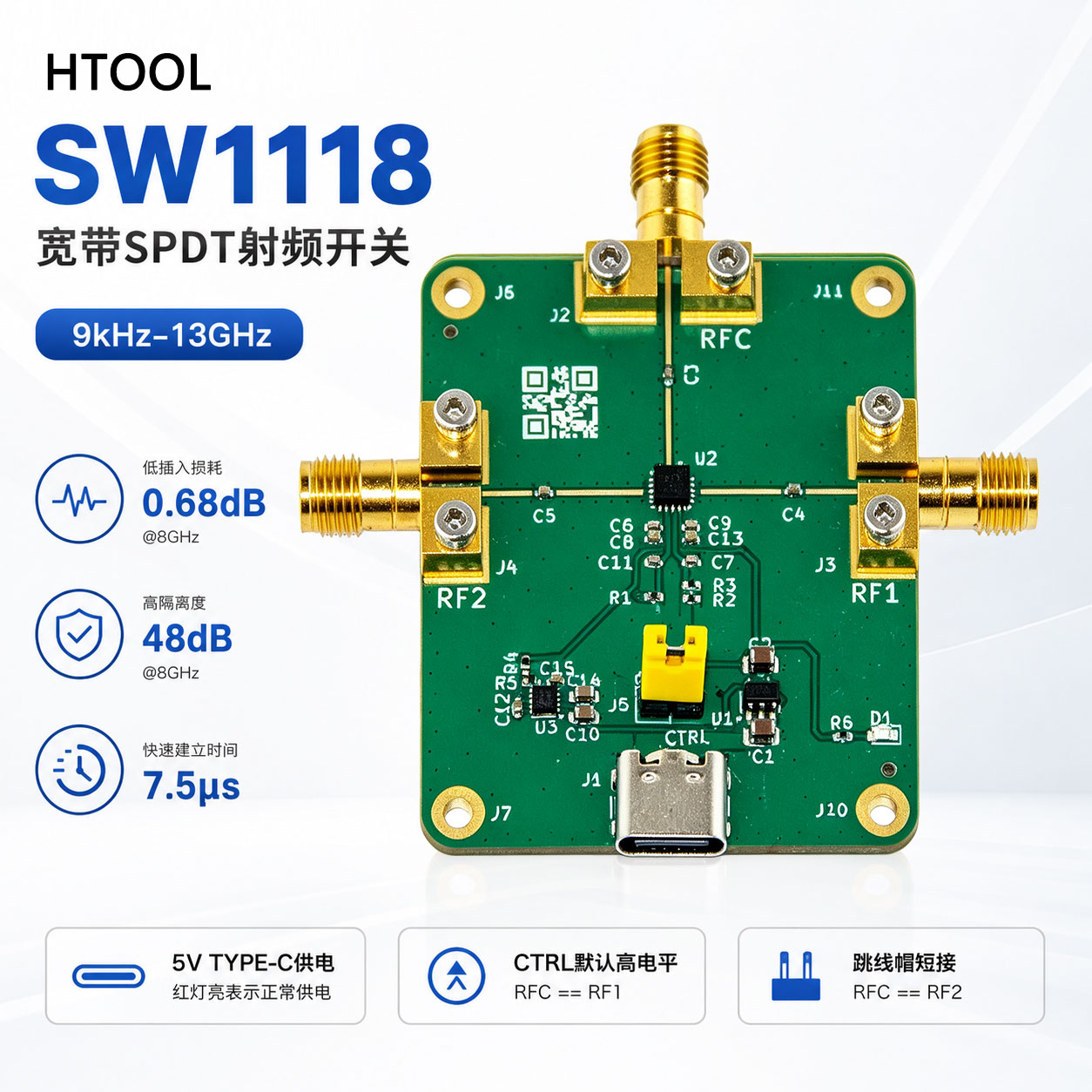

一、模块硬件概览
板载硬件清单
- 核心射频芯片：ADI HMC1118（非反射式SPDT）
- 射频接口：3个SMA‑K（SMA母座），分别标记 RFC（公共端）、RF1、RF2
- 供电接口：Type‑C，5V直流供电，上电红色LED指示灯点亮代表供电正常
- 通道控制：板载CTRL控制电路 + 2P跳线帽
- PCB：高频板材，50Ω阻抗控制，射频走线做阻抗匹配
- 安装：4个M2.5固定孔位，方便固定到测试台、屏蔽盒
✅ 通道控制逻辑
出厂默认状态：CTRL为高电平，RFC ↔ RF1导通 跳线帽短接J5引脚：RFC ↔ RF2导通
简单一句话：拔帽走RF1，插帽切RF2，不需要外接IO也能快速切换通道；如果需要单片机自动控制，可以引出CTRL引脚外接3.3V/0V电平实现程控切换。
二、关键性能参数
| 工作频率 | 9kHz ~ 13GHz |
| 插入损耗 | 0.68dB @ 8GHz |
| 隔离度 | 48dB @ 8GHz |
| 切换建立时间 | 7.5μs |
| P1dB压缩点 | 约37dBm |
| IIP3 | 约62dBm |
| 导通通路最大输入功率 | 典型35dBm |
| 关断端口耐受功率 | 典型27dBm |
| 端口阻抗 | 50Ω |
👉 重点解读非反射式 很多低成本射频开关是反射式：开关切到RF1的时候，RF2端口是开路状态，端口驻波很差，会有很大信号反射。 HMC1118属于非反射开关：没有被选中的端口内部自动接入50Ω匹配负载，端口始终保持良好驻波，射频链路不会因为通道切换产生大的信号回波，这对于精密射频测试系统非常重要。

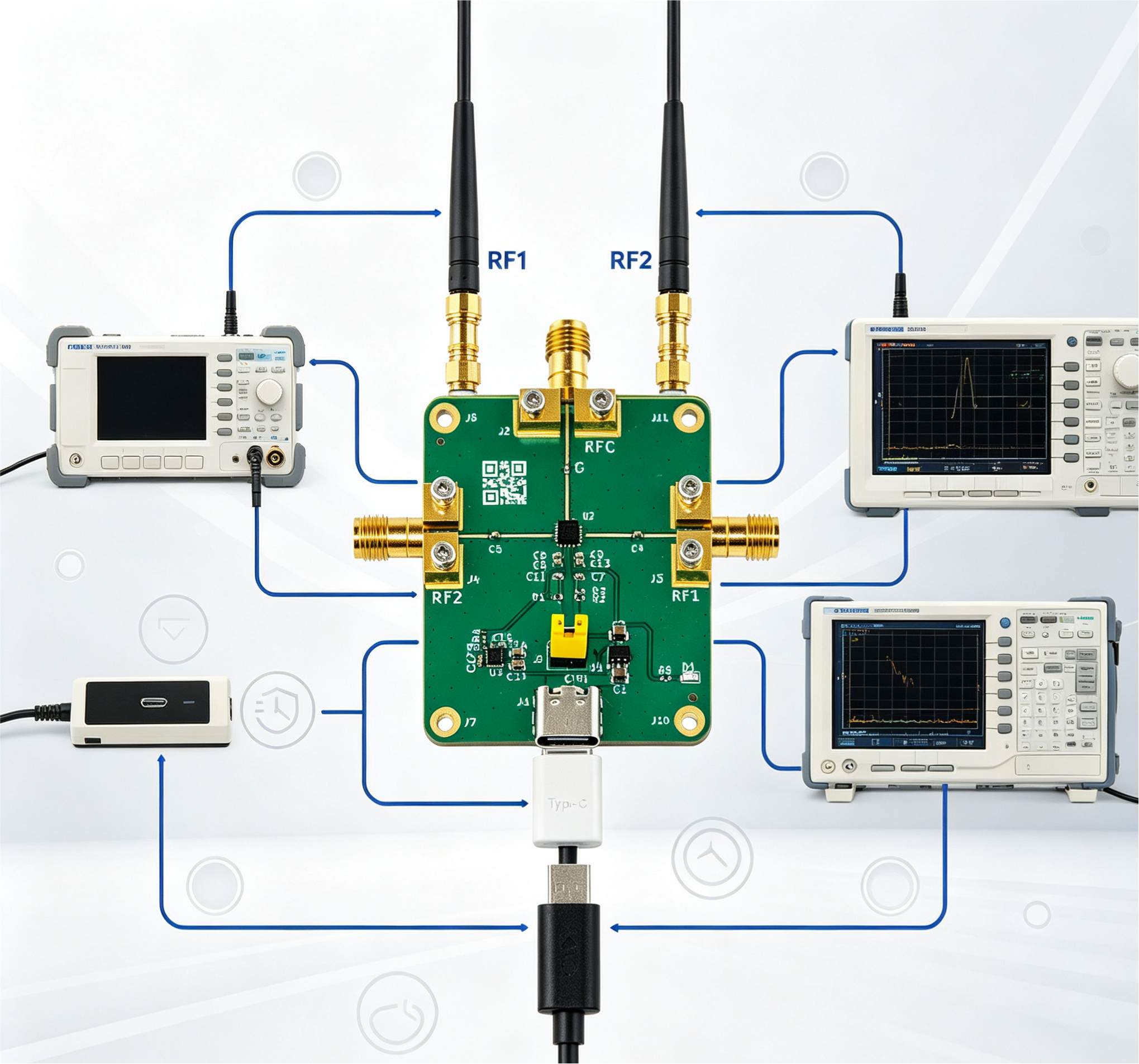

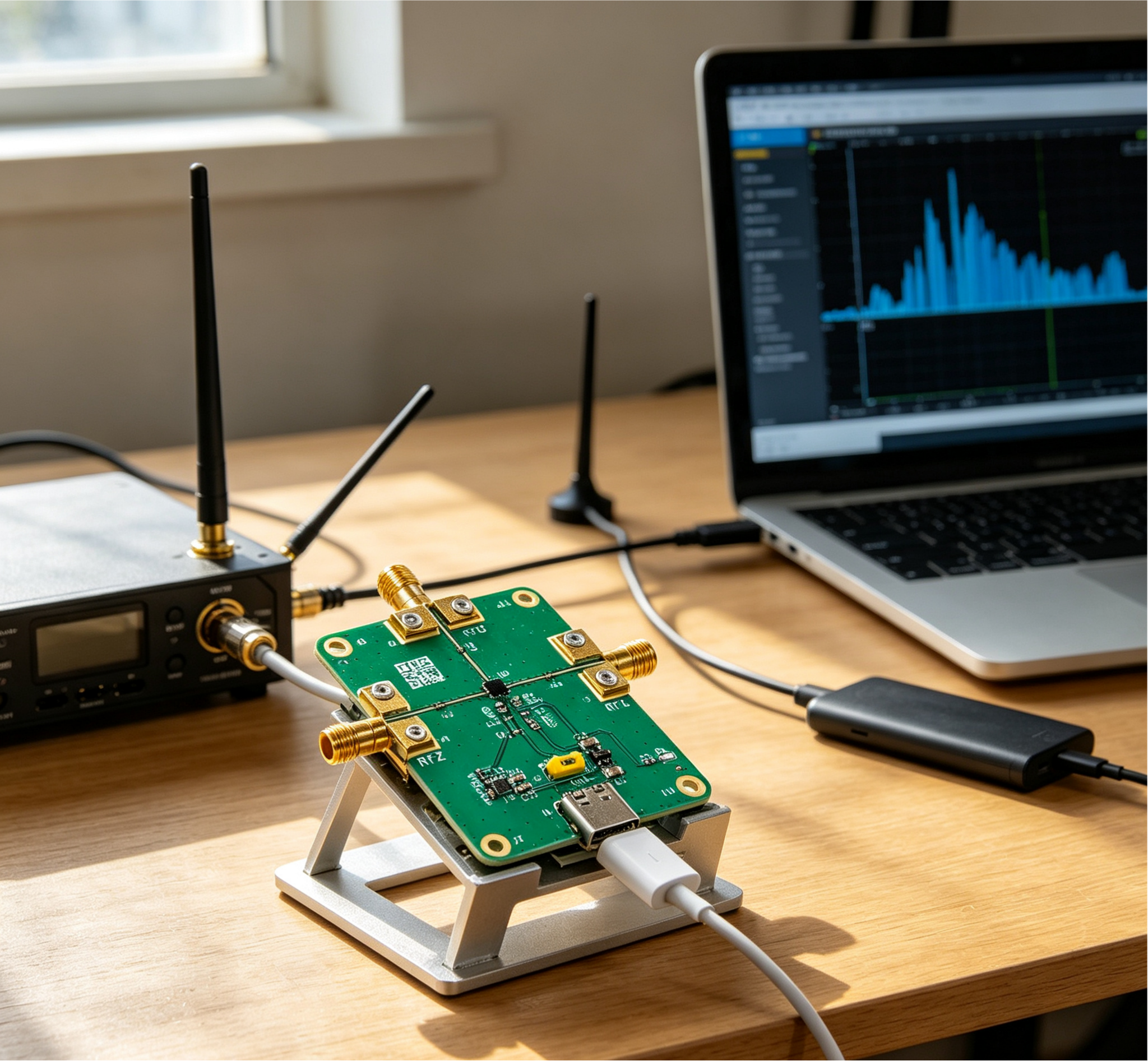

三、典型应用场景
四、上手使用注意事项
五、对比同类射频开关的优势
- ✅ 超宽频：低频从9kHz起步，很多微波开关低频只能到几百MHz，这款低频可以覆盖长波、MF/HF频段
- ✅ 非反射架构，端口带载，保护后端仪器
- ✅ 超快切换速度7.5μs，适合高速自动化测试
- ✅ 成品模块到手即用，不需要自己高速PCB打样、阻抗设计，节省射频硬件开发时间
- ✅ Type‑C供电，供电非常方便，充电宝、电脑USB都可以供电
六、小结
HTOOL SW1118这款基于HMC1118的SPDT射频开关模块，是一款宽频高性能非反射射频开关。9kHz~13GHz的带宽，兼顾低频和微波，手动跳线切换开箱即用，同时预留程控控制能力。 适合射频工程师快速搭建射频测试链路、SDR多天线切换、射频原型验证。如果你不想花大量时间做高频PCB，直接拿这个模块集成到你的射频工装里是性价比很高的方案。
不足之处：半导体射频开关相比射频继电器，功率容量偏低，上百瓦大功率场景并不适用，大功率场景依旧要选射频继电器方案。
