蓝桥杯嵌入式 按键控制LED

顺序调过来：先讲 CubeMX 怎么配，再讲代码怎么看。

一、先搞清楚要配哪些引脚

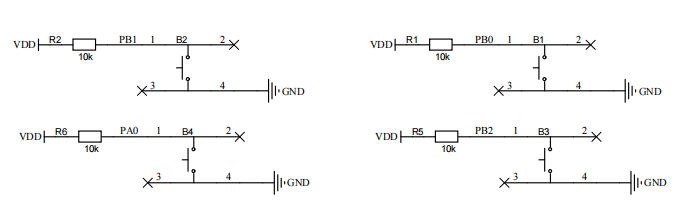

写代码之前，先要知道自己需要控制哪些引脚。 根据原理图可知我们按键需要用到PB0,PB1,PB2,PA0,LED的引脚参考嵌入式蓝桥杯从零点亮第一个LED

为什么按键要上拉？ 蓝桥杯板子按键一端接 GPIO，一端接 GND。不按的时候引脚悬空，电平随机跳，会误触发。配上内部上拉后，不按时被拉到高电平，按下时被拉到 GND 读到低电平，逻辑就确定了。

为什么 LED 要接锁存器？ PC8~PC15 除了接 LED，还复用给 LCD、数码管等外设。用 74HC573 锁存器，可以把“写数据”和“输出保持”分开：写的时候 LE=1 透明通过，写完 LE=0 锁住，PC 口就能腾出来给别的外设用。

二、CubeMX 配置步骤

1. 新建工程

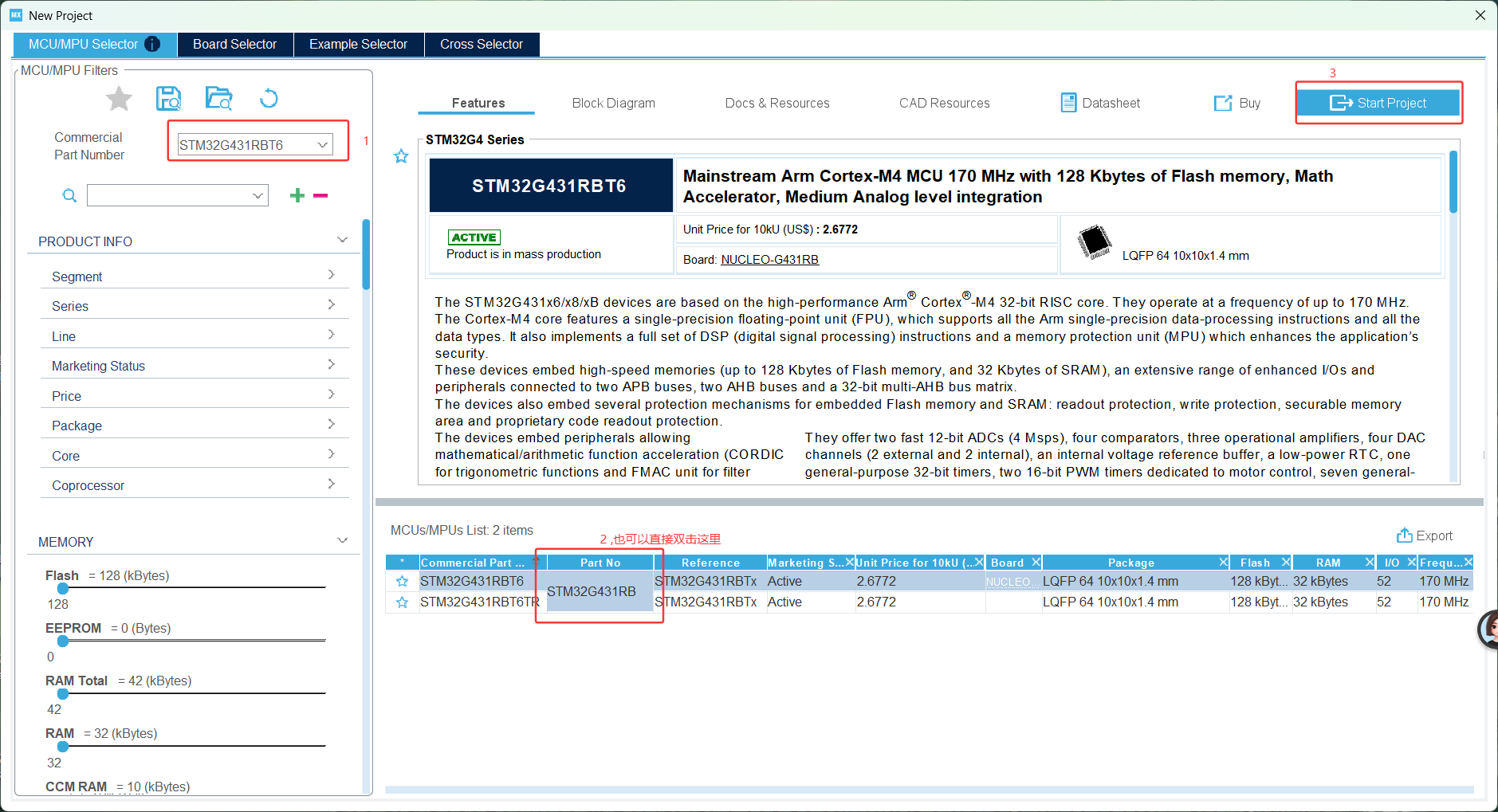

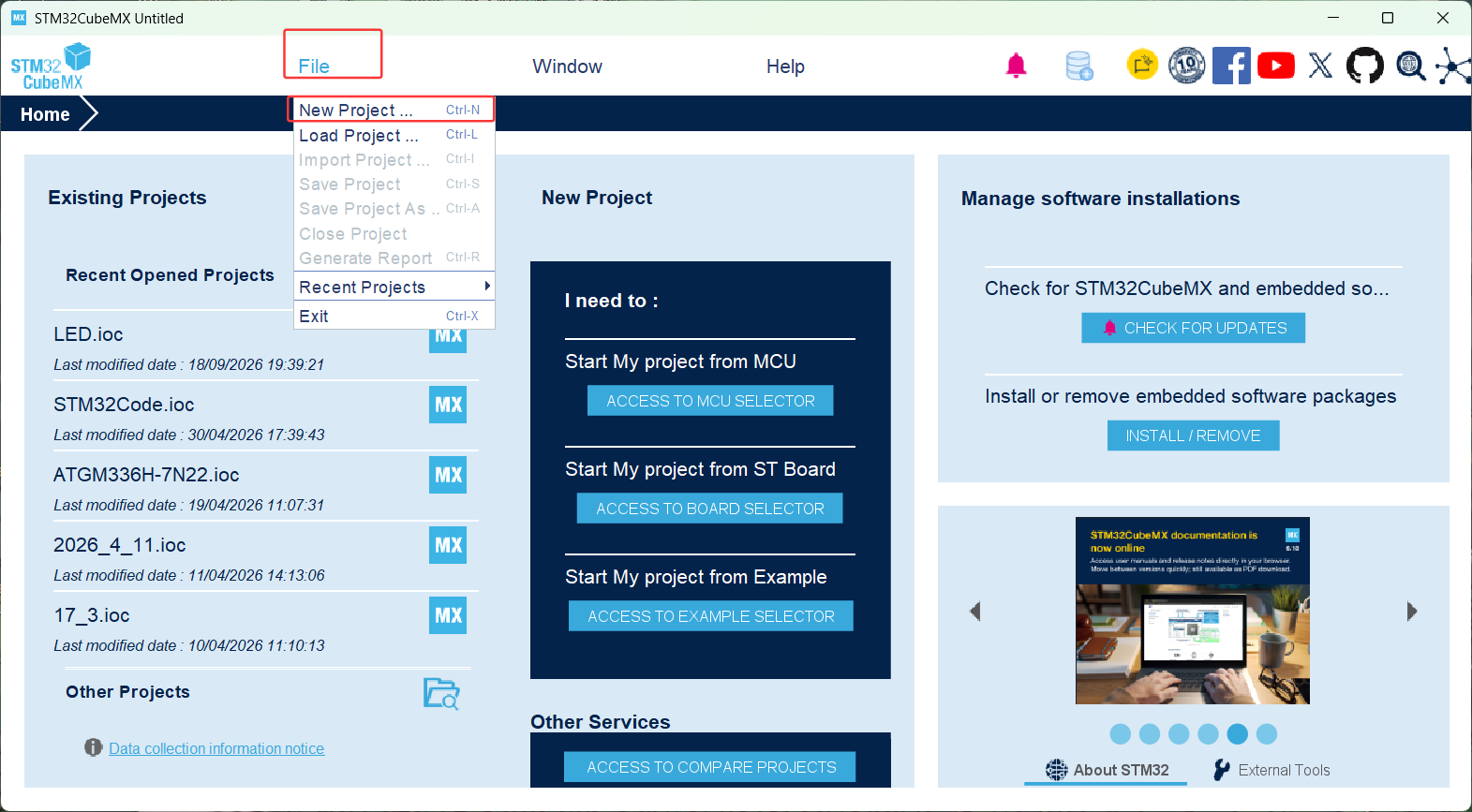

打开 CubeMX，File → New Project，搜索 STM32G431RBT6，选中后 Start Project。

⚠️ 蓝桥杯嵌入式板子是 STM32G431RBT6，别选错。

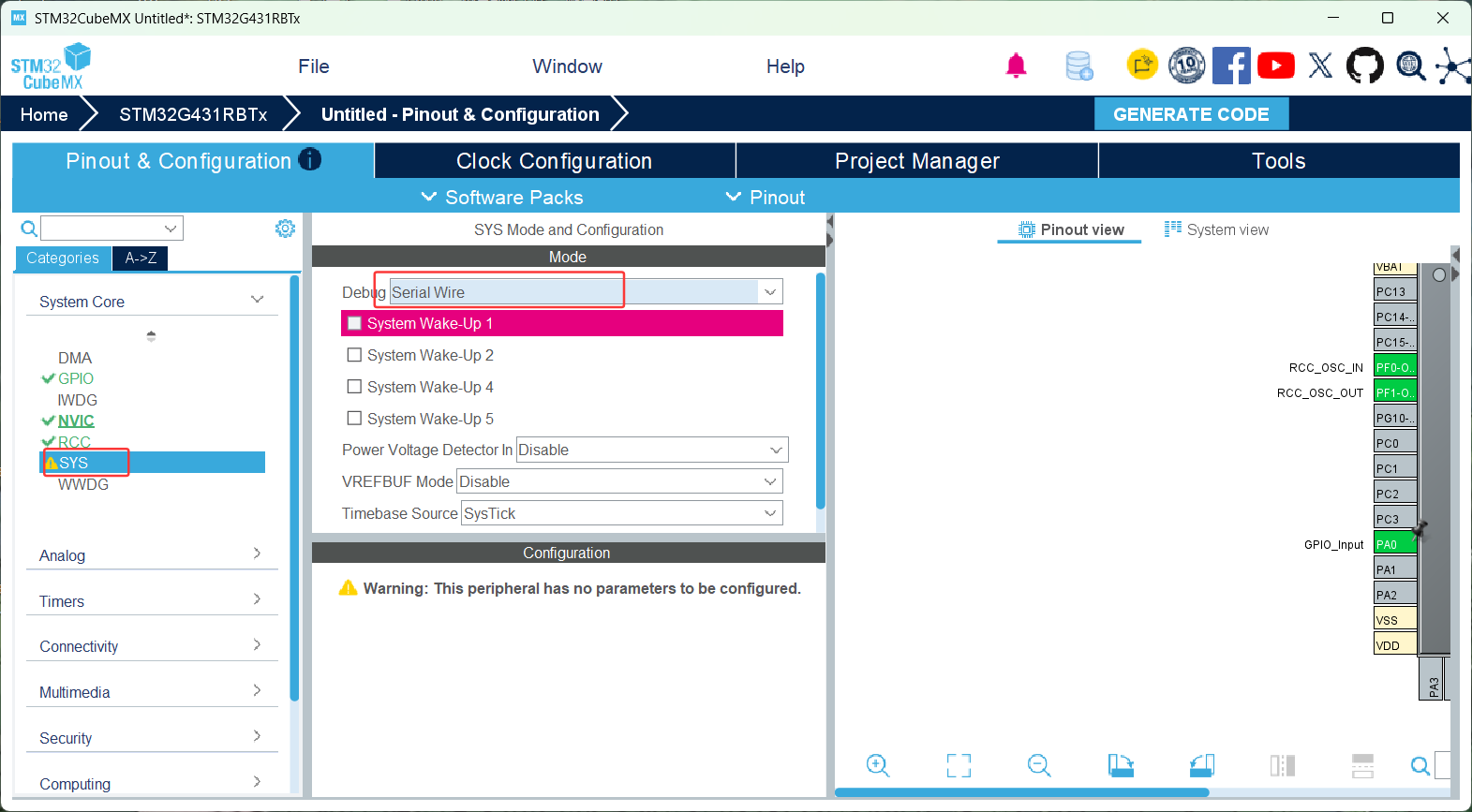

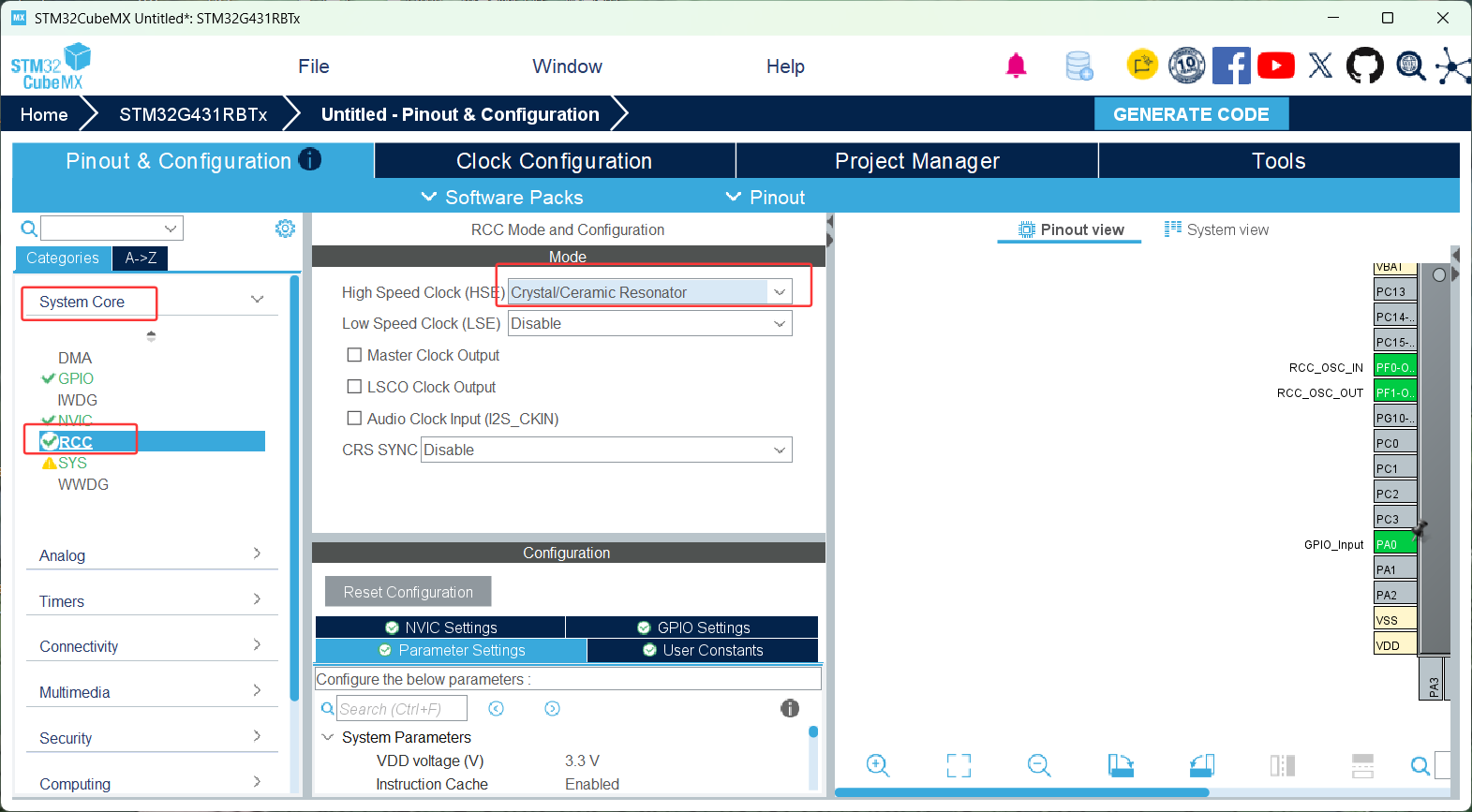

2. 配RCC和SYS

基础配置不会，可以看看嵌入式蓝桥杯从零点亮第一个LED 我这就不详细讲了。

3. 配按键引脚（PB0、PB1、PB2、PA0）

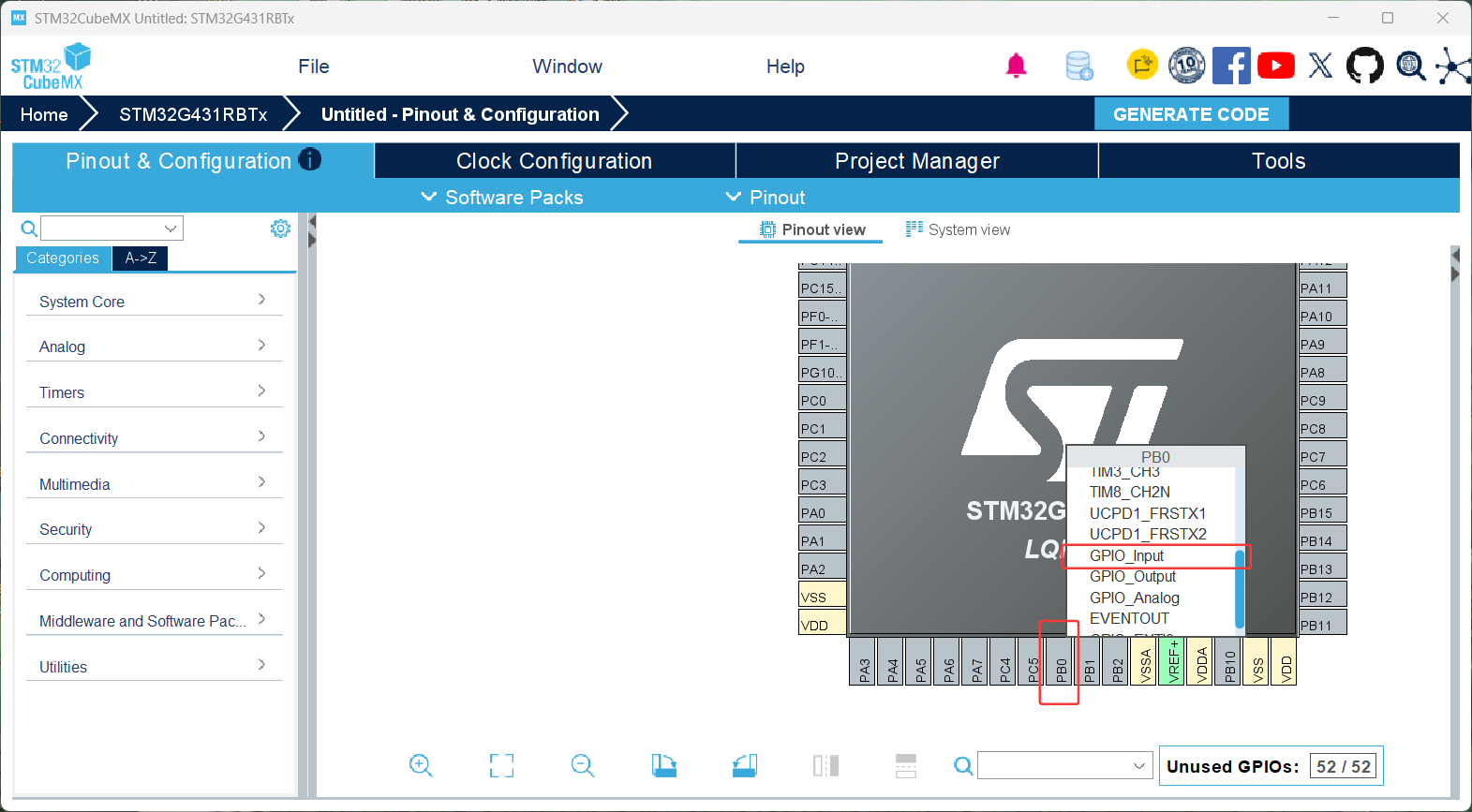

在芯片图上分别点击 PB0、PB1、PB2、PA0，每个都选 GPIO_Input。

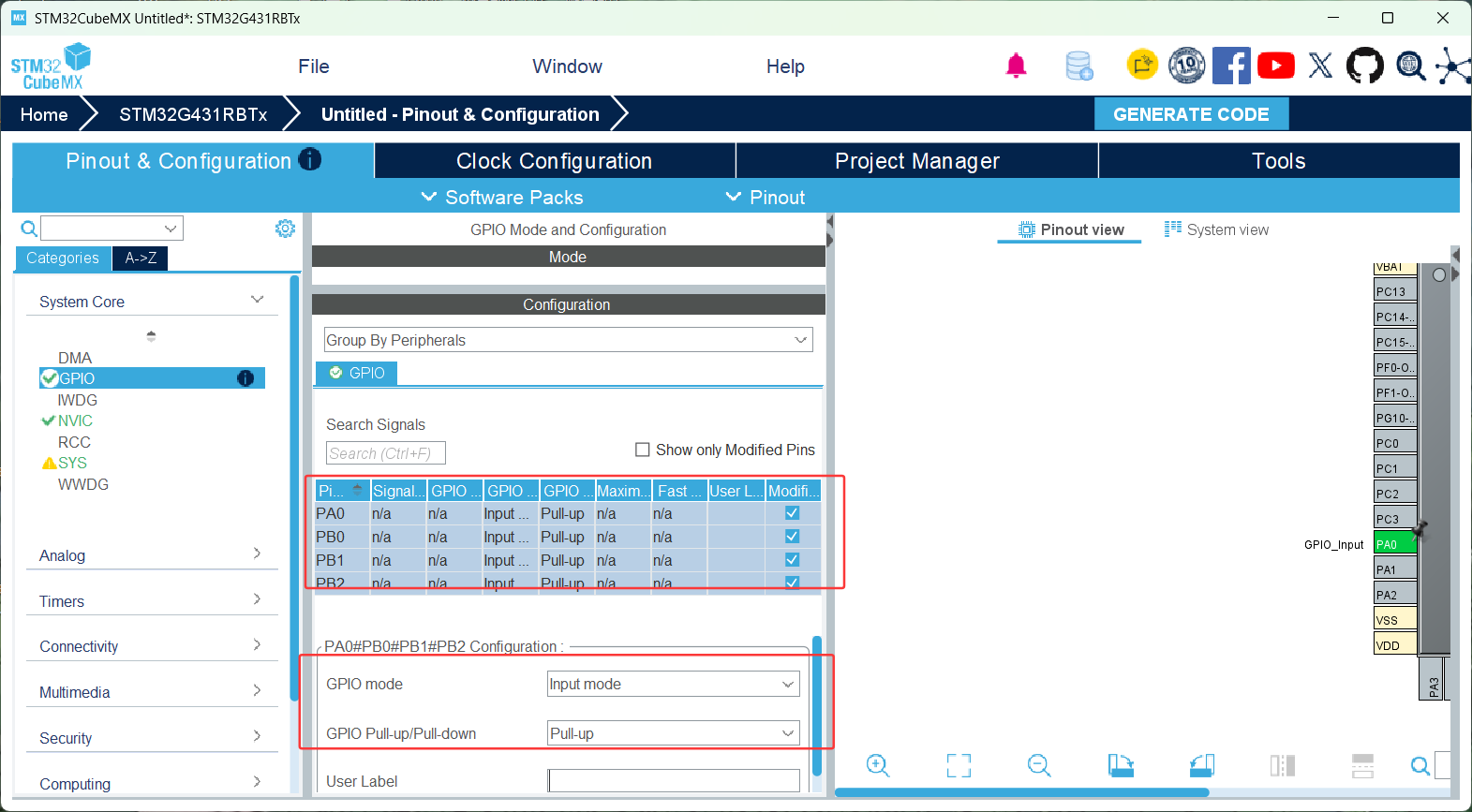

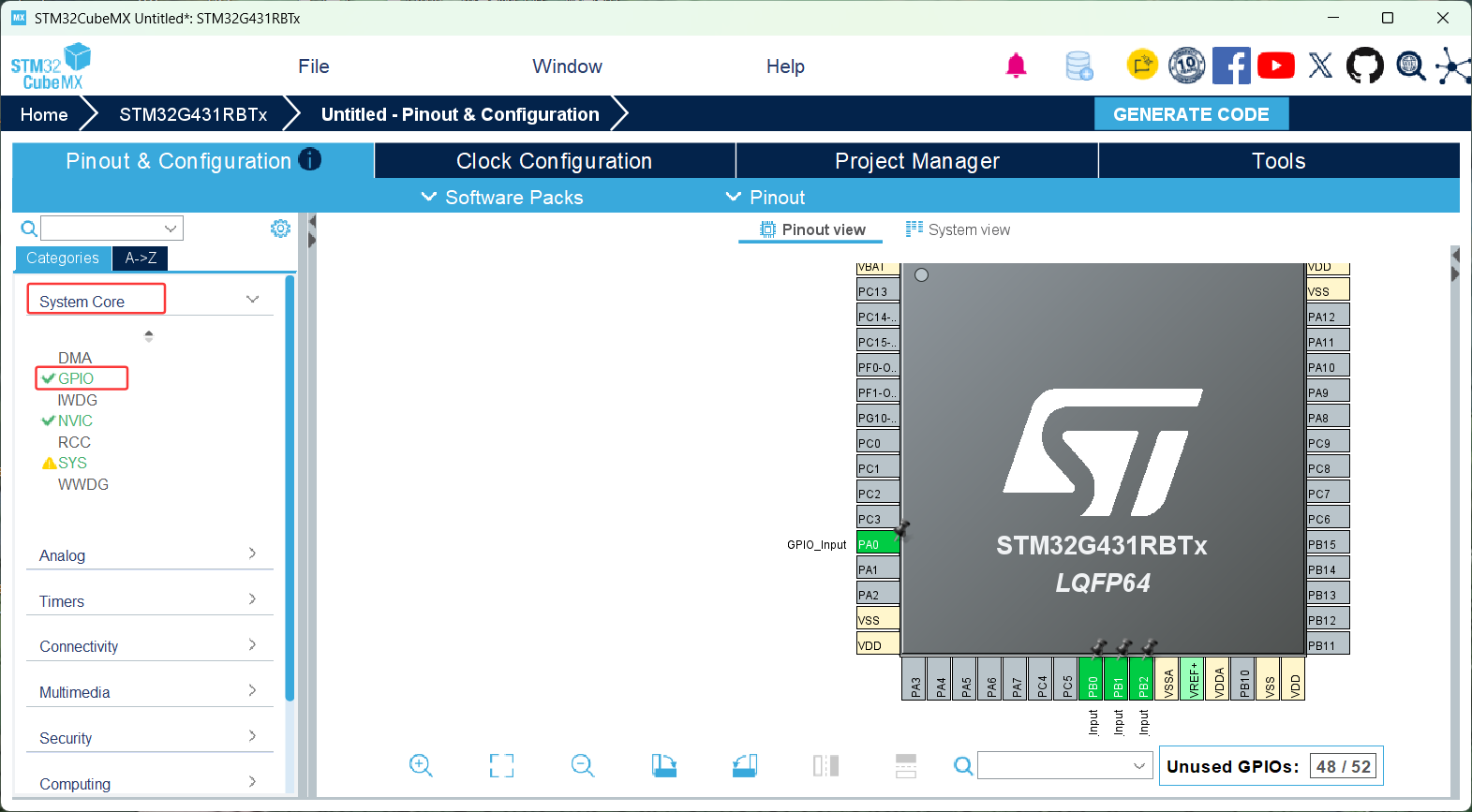

然后进入左侧 System Core → GPIO，逐个点这四个引脚，右侧参数设成：

Pull-up 必须选，这是按键能稳定工作的关键。

4. 配 LED 引脚（PC8~PC15）

在芯片图上找到 PC8，按住 Shift 再点 PC15，可以一次选中 PC8~PC15 全部 8 个引脚，右键选择 GPIO_Output。

然后进 GPIO 面板，把这 8 个引脚设置成：

初始电平设 High，因为 LED 是低电平点亮，High 表示一开始全灭，上电不会乱闪。

5. 配锁存器引脚（PD2）

点击 PD2，选 GPIO_Output，参数：

初始电平设 Low，即 LE 默认拉低，锁存器保持关闭状态。

6. 把 GPIO 和 RCC 切成 LL 库

进 Project Manager → Advanced Settings，找到 GPIO 和 RCC 两行，把下拉框从 HAL 改成 LL。

这一步不做，生成的代码全是 HAL，跟你写的 LL_GPIO_IsInputPinSet 对不上。

7. 配置时钟

进 Clock Configuration 标签页，把 SYSCLK 拉到 80 MHz。

蓝桥杯板子标准频率就是 80MHz。频率不对，LL_mDelay(20) 的消抖时间会不准。

8. 生成代码

回到 Project Manager：

点 GENERATE CODE。

9. 检查生成的代码

打开 Core/Src/gpio.c，应该能看到类似：

void MX_GPIO_Init(void)
{
LL_GPIO_InitTypeDef GPIO_InitStruct = {0};

LL_AHB2_GRP1_EnableClock(LL_AHB2_GRP1_PERIPH_GPIOA);
LL_AHB2_GRP1_EnableClock(LL_AHB2_GRP1_PERIPH_GPIOB);
LL_AHB2_GRP1_EnableClock(LL_AHB2_GRP1_PERIPH_GPIOC);
LL_AHB2_GRP1_EnableClock(LL_AHB2_GRP1_PERIPH_GPIOD);

/* 按键 PA0, PB0, PB1, PB2 */
GPIO_InitStruct.Pin = LL_GPIO_PIN_0;
GPIO_InitStruct.Mode = LL_GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = LL_GPIO_PULL_UP;
LL_GPIO_Init(GPIOA, &GPIO_InitStruct);

GPIO_InitStruct.Pin = LL_GPIO_PIN_0 | LL_GPIO_PIN_1 | LL_GPIO_PIN_2;
GPIO_InitStruct.Mode = LL_GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = LL_GPIO_PULL_UP;
LL_GPIO_Init(GPIOB, &GPIO_InitStruct);

/* LED PC8~PC15 */
GPIO_InitStruct.Pin = LL_GPIO_PIN_8 | LL_GPIO_PIN_9 | LL_GPIO_PIN_10 |
LL_GPIO_PIN_11 | LL_GPIO_PIN_12 | LL_GPIO_PIN_13 |
LL_GPIO_PIN_14 | LL_GPIO_PIN_15;
GPIO_InitStruct.Mode = LL_GPIO_MODE_OUTPUT;
GPIO_InitStruct.Pull = LL_GPIO_PULL_NO;
LL_GPIO_Init(GPIOC, &GPIO_InitStruct);

/* LE PD2 */
GPIO_InitStruct.Pin = LL_GPIO_PIN_2;
GPIO_InitStruct.Mode = LL_GPIO_MODE_OUTPUT;
GPIO_InitStruct.Pull = LL_GPIO_PULL_NO;
LL_GPIO_Init(GPIOD, &GPIO_InitStruct);

LL_GPIO_SetOutputPin(GPIOC, LL_GPIO_PIN_8 | ... | LL_GPIO_PIN_15); // 初始全灭
LL_GPIO_ResetOutputPin(GPIOD, LL_GPIO_PIN_2); // LE = 0
}

看到这些，说明 CubeMX 配好了。你不需要手写这个函数，CubeMX 全帮你生成了。

三、再来看代码

配置讲完，回头看代码，就很好理解了。

1. 主循环里的按键扫描

if(LL_GPIO_IsInputPinSet(GPIOB, LL_GPIO_PIN_0) == 0)
{
LL_mDelay(20);
while(LL_GPIO_IsInputPinSet(GPIOB, LL_GPIO_PIN_0) == 0){;}
ucled = 1;
}

每个按键都是同一套 4 步：

四个按键对应：

2. 为什么是 1、2、4、8？

板子有 8 个 LED，用一个字节的 8 个 bit 分别表示 8 个灯：

这就是位掩码。想要同时点几个灯，直接按位或：ucled = 1 | 4 = 5 就是 LD1+LD3 亮。

3. LED_Disp 函数三步走

void LED_Disp(uint8_t ucled)
{
LL_GPIO_SetOutputPin(GPIOD, LL_GPIO_PIN_2); // ① LE = 1，打开锁存器
LL_GPIO_WriteOutputPort(GPIOC, (~ucled) << 8); // ② 取反 + 左移，写数据
LL_GPIO_ResetOutputPin(GPIOD, LL_GPIO_PIN_2); // ③ LE = 0，锁存
}

第 ① 行：PD2 是锁存器的 LE。LE=1 时锁存器“透明”，输入什么输出什么。

第 ② 行：拆成三步：

• 取反 ~ucled：LED 低电平点亮，ucled=1 想点 LD1，硬件上要让 PC8 输出 0，所以要取反。
• 左移 << 8：PC8 对应端口的 bit8，要把它对齐。
• 整个端口写：LL_GPIO_WriteOutputPort 一次性写 GPIOC 所有 16 位。

运算过程：

ucled = 1 → 0000 0000 0000 0001
~ucled → 1111 1111 1111 1110
(~ucled) << 8 → 1111 1110 0000 0000
↑
PC8 输出 0，LD1 亮

第 ③ 行：LE 从 1 拉回 0，锁存器把当前输入“锁住”，PC 口就能腾出来做别的事了。

四、完整可抄代码

需要工程文档可下载 蓝桥杯LL库简单读取GPIO按键代码.zip

#include "stm32g4xx_ll_gpio.h"
#include "stm32g4xx_ll_bus.h"
#include "stm32g4xx_ll_utils.h"

uint8_t ucled = 0;

void LED_Disp(uint8_t ucled)
{
LL_GPIO_SetOutputPin(GPIOD, LL_GPIO_PIN_2);
LL_GPIO_WriteOutputPort(GPIOC, (~ucled) << 8);
LL_GPIO_ResetOutputPin(GPIOD, LL_GPIO_PIN_2);
}

void KEY_Scan(void)
{
if(LL_GPIO_IsInputPinSet(GPIOB, LL_GPIO_PIN_0) == 0)
{
LL_mDelay(20);
while(LL_GPIO_IsInputPinSet(GPIOB, LL_GPIO_PIN_0) == 0){;}
ucled = 1;
}
if(LL_GPIO_IsInputPinSet(GPIOB, LL_GPIO_PIN_1) == 0)
{
LL_mDelay(20);
while(LL_GPIO_IsInputPinSet(GPIOB, LL_GPIO_PIN_1) == 0){;}
ucled = 2;
}
if(LL_GPIO_IsInputPinSet(GPIOB, LL_GPIO_PIN_2) == 0)
{
LL_mDelay(20);
while(LL_GPIO_IsInputPinSet(GPIOB, LL_GPIO_PIN_2) == 0){;}
ucled = 4;
}
if(LL_GPIO_IsInputPinSet(GPIOA, LL_GPIO_PIN_0) == 0)
{
LL_mDelay(20);
while(LL_GPIO_IsInputPinSet(GPIOA, LL_GPIO_PIN_0) == 0){;}
ucled = 8;
}

LED_Disp(ucled);
}

主循环调用：

while(1)
{
KEY_Scan();
}

五、几个能少丢分的技巧

1. 改成 else if 更快更稳

四个键几乎不可能同时按，用 else if 逻辑清晰，也避免误判：

if(PB0 == 0) { ... ucled = 1; }
else if(PB1 == 0) { ... ucled = 2; }
else if(PB2 == 0) { ... ucled = 4; }
else if(PA0 == 0) { ... ucled = 8; }

2. 想“按一次翻转一次”就用 ^=

ucled ^= 1; // KEY1：LD1 亮灭切换
ucled ^= 2;
ucled ^= 4;
ucled ^= 8;

这样多个灯的状态可以同时保留，比单纯赋值灵活。

3. 想单独点亮某个灯，用位运算

ucled |= 1; // 点亮 LD1，不影响其他
ucled &= ~2; // 熄灭 LD2
ucled ^= 4; // 翻转 LD3

4. 全端口写有风险

LL_GPIO_WriteOutputPort(GPIOC, …) 会覆盖 PC0~PC7。蓝桥杯板子上 PC0~PC7 一般是空的，所以没事。 但如果你的工程里 PC0~PC7 还挂了别的外设，就得改成按位写：

LL_GPIO_WriteOutputPort(GPIOC, ((~ucled) << 8) | (GPIOC->ODR & 0x00FF));

5. 别在阻塞函数里扫描按键

KEY_Scan 有 LL_mDelay(20) 和 while 等松手，整体是阻塞的。 放主循环没问题，但别塞到 LCD 刷屏、串口阻塞接收里，容易漏按键。

六、流程总览

CubeMX：新建工程 → STM32G431RBT6
↓
配按键 PB0/PB1/PB2/PA0 → GPIO_Input + Pull-up
↓
配 LED PC8~PC15 → GPIO_Output，初始 High
↓
配 LE PD2 → GPIO_Output，初始 Low
↓
Advanced Settings → GPIO 和 RCC 改 LL
↓
Clock Configuration → SYSCLK 80MHz
↓
生成代码 → gpio.c 自动生成 LL 初始化
↓
main.c 主循环调 KEY_Scan()

记住三件事：
