前面我们已经拆过PA、FEMiD、Filter、Switch以及RF Path Loss。

这张图更进一步。

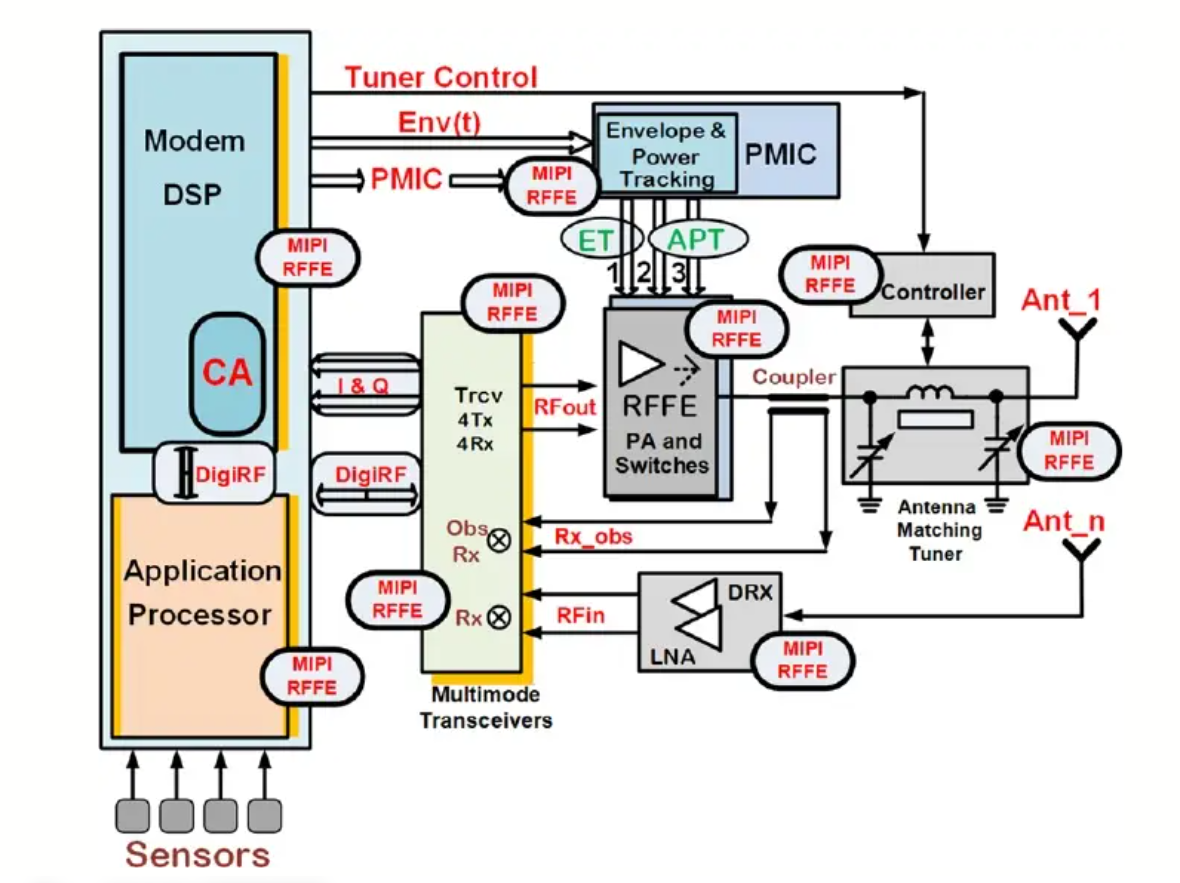

它已经不是单纯的“RF Front-End框图”了，而是把：

Modem → Transceiver → PA/RFFE → Antenna

以及：

PMIC → ET/APT → PA供电

和：

MIPI RFFE → PA / Tuner / DRX控制

全部画到了一张图里。

换句话说，这张图真正想表达的是：

🔥 现代5G射频已经不是“Transceiver后面挂一个PA”这么简单，而是一个Modem参与控制的完整Modem-to-Antenna系统。

类似的“Digital to Antenna”思路在实际RFFE平台中也很常见：Modem/Transceiver、Envelope Tracker、PA/FEM、Filter、Antenna Switch以及Diversity Receive被作为一个系统协同设计。(高通)

下面我们不一个模块一个模块死背，而是沿着：

🔵 数据流 → 🔴 TX → 🔵 RX → ⚡电源 → 🧠控制

五条路径把它彻底拆开。

一、🔥 先把整张图压缩一下，其实只有5个核心模块

先不要管图里面几十条线。

整套系统可以压缩成：

🧠 Modem / DSP
│
I & Q
↓
🔵 Transceiver
↙ ↖
TX RX
↓ ↑
🔴 PA / RFFE 🔵 LNA / DRX
↓ ↑
└──── Antenna ─┘
↑
Tuner

另外还有：

Modem → Envelope → PMIC → ET/APT → PA

Modem → MIPI RFFE → PA / Switch / Tuner / LNA

所以这张图真正的核心不是某一颗器件，而是：

🔥 Modem已经开始参与RF前端的实时管理。

二、🔥 最左边的Modem DSP到底负责什么？

先看左边最大的：

🔴 Modem DSP

很多硬件工程师容易把Modem理解成：

“就是负责4G/5G协议的。”

实际上从RF系统角度看，它还在决定很多和RFFE直接相关的东西。

比如：

当前工作Band是什么？

现在发射功率多少？

CA开了哪些Carrier？

PA应该进入什么状态？

ET还是APT？

Antenna Tuner应该切什么状态？

RX需要开几路？

所以：

🧠 Modem越来越像整个RF系统的大脑。

右边的PA、Switch、Tuner更像执行机构。

三、🔥 图里的CA为什么直接画在Modem里面？

CA：

Carrier Aggregation

也就是载波聚合。

例如原本只有一个Carrier：

CC1 = 20MHz

现在可以：

CC1 + CC2 + CC3

于是总带宽增加：

Btotal = B1 + B2 + B3 + ……

理论上：

Bandwidth ↑ → Data Rate ↑

但问题是，CA到了硬件这里可不是“软件多开几个Carrier”这么简单。

因为不同Carrier可能对应：

• 不同Band
• 不同PA Path
• 不同Filter
• 不同Antenna
• 不同Duplexer
• 不同RX Path

于是：

🔵 CA ↑ ↓ 🔴 Concurrent RF Path ↑ ↓ 🔴 Switch / Filter Combination ↑ ↓ 🔴 Intermodulation Risk ↑ ↓ 🔥 RFFE Complexity ↑

这就是为什么CA越复杂，RF验证组合数量会迅速增加。

四、🔥 I & Q是什么？为什么Modem和Transceiver之间传的是I/Q？

图中Modem和Transceiver之间有：

I & Q

I：

In-phase

Q：

Quadrature

一个调制信号可以表示为：

s(t) = I(t) × cos(2πfct) – Q(t) × sin(2πfct)

也可以用复数形式：

S = I + jQ

所以一个QAM星座点，本质上就可以表示成：

(I，Q)

例如：

Q
↑
• │ •
│
• │ •
────────────────┼────────────→ I
• │ •
│
• │ •

Modem负责生成数字域的I/Q信息。

Transceiver负责把这些信息真正搬到：

GHz级RF Carrier

上。

五、🔥 Transceiver到底干了什么？

图中央：

🔵 Multimode Transceivers

它就是数字世界和RF世界之间的重要桥梁。

TX方向：

Modem
↓
I/Q
↓
DAC
↓
Mixer / LO
↓
RF
↓
PA

RX方向反过来：

Antenna
↓
LNA
↓
RF
↓
Mixer / LO
↓
ADC
↓
I/Q
↓
Modem

所以Transceiver不是PA。

它主要负责：

🔴 Frequency Conversion + RF Signal Generation/Reception

而PA负责：

🔴 Power Amplification

两者不能混为一谈。

六、🔥 为什么图里写4Tx、4Rx？

图里Transceiver标注：

4Tx / 4Rx

这已经开始体现多通道架构。

例如多路TX可以服务：

• UL MIMO
• CA
• 不同Band
• 多路并发

多路RX则可以服务：

• MIMO
• Diversity
• CA
• Primary RX
• Secondary RX

所以：

5G不是一条TX + 一条RX。

而是：

TX1 ─────→ RF Path 1
TX2 ─────→ RF Path 2
TX3 ─────→ RF Path 3
TX4 ─────→ RF Path 4

RX1 ←───── RF Path 1
RX2 ←───── RF Path 2
RX3 ←───── RF Path 3
RX4 ←───── RF Path 4

这也是为什么5G RFFE数量会越来越多。

七、🔥 TX主链路：RFout出来以后发生了什么？

现在正式沿着TX走。

图里的路径：

🔵 Modem ↓ 🔵 I/Q ↓ 🔵 Transceiver ↓ 🔴 RFout ↓ 🔴 RFFE PA and Switches ↓ 🔴 Coupler ↓ 🔴 Antenna Matching Tuner ↓ 🔥 Ant_1

所以最简单可以记：

TX = Transceiver → PA → Switch → Tuner → Antenna

八、🔥 为什么Transceiver出来以后必须经过PA？

Transceiver的RFout不能直接驱动Antenna达到蜂窝发射所需功率。

需要：

🔴 PA——Power Amplifier

基本关系：

Pout(dBm) = Pin(dBm) + Gain(dB)

例如：

Pin = 0dBm

PA Gain：

G = 25dB

那么理想：

Pout ≈ 25dBm

但实际不能只看Gain。

还必须考虑：

P1dB

PAE

EVM

ACLR

Thermal

Load Mismatch

所以PA始终是TX链路里面最关键的模块之一。

九、🔥 为什么PA和Switch直接集成到RFFE里面？

图中写的是：

RFFE PA and Switches

而不是：

PA

这就是现代RFFE的集成趋势。

PA旁边往往还要配：

• RF Switch
• Filter
• Duplexer
• LNA
• Coupler
• Matching

所以逐渐形成：

PA Module

PAMiD

FEMiD

等高度集成模块。

实际RFFE平台里，PAMiD可以把PA、Duplexer/Filter、Switch、Coupler等功能组合到一个模块中。(高通)

十、🔥 重点来了：为什么PA上面同时出现ET和APT？

这张图非常有价值的一个地方，就是：

🔴 ET

和：

🔵 APT

同时画出来了。

两者都是：

PA Power Supply Management

但工作思路不一样。

十一、🔥 APT是什么？

APT：

Average Power Tracking

平均功率跟踪。

它不是逐瞬时Envelope去追。

而是根据当前平均TX Power，选择一个比较合适的PA Supply Voltage。

例如：

TX Power PA Supply

Low 1.5V
Medium 2.3V
High 3.0V
Very High 3.8V

可以写成：

VPA = f(Paverage)

也就是说：

平均输出功率变了，我再调整PA供电。

十二、🔥 ET又是什么？

ET：

Envelope Tracking

包络跟踪。

ET跟得更快。

它不是只看Average Power，而是跟着：

Instantaneous Envelope

动态变化。

可以表示成：

VPA(t) = f[Env(t)]

也就是：

RF Envelope

/\\ /\\
/\\ / \\ /\\ / \\
_/ \\/ \\/ \\/ \\___

ET Supply

/\\ /\\
/\\ / \\ /\\ / \\
_/ \\/ \\/ \\/ \\___

所以：

🔥 ET追“瞬时包络”，APT追“平均功率”。

十三、🔥 ET和APT到底有什么区别？

这个可以直接记：

所以：

🔵 APT的优点是简单。

🔴 ET的优点是效率高，但难度明显更大。

宽带5G ET甚至要应对100MHz级上行带宽和高阶调制，这也是ET设计越来越困难的原因。(高通)

十四、🔥 图里的Env(t)到底是什么？

注意Modem到PMIC有一根：

Env(t)

这就是RF Signal Envelope信息。

假设RF信号：

s(t) = A(t) × cos[2πfct + φ(t)]

那么：

A(t)

就是Amplitude Envelope。

ET系统拿到这个Envelope以后：

🔵 Modem计算Envelope ↓ 🔴 Env(t)送给PMIC / ET ↓ 🔴 ET生成动态VPA(t) ↓ 🔥 PA Supply跟着RF Power变化

这也是为什么现代ET已经不是单纯的模拟电源问题。

Modem本身也参与ET。

十五、🔥 为什么ET能省电？

PA直流功耗：

PDC(t) = VPA(t) × IPA(t)

传统固定供电：

VPA = Constant

即使RF Output很低：

VPA仍然很高。

于是很多功率变成Heat。

ET则：

🔵 RF Envelope低 ↓ 🔵 VPA降低 ↓ 🔵 PDC降低

而：

🔴 RF Peak到来 ↓ 🔴 VPA快速提高 ↓ 🔥 给PA足够Headroom

因此ET特别适合：

High PAPR Signal

十六、🔥 为什么ET最怕Delay？

假设：

RF Envelope已经到Peak：

tRF

但是ET Supply：

tET

晚了一点。

定义：

Δt = tET – tRF

理想：

Δt ≈ 0

如果：

|Δt|过大

就会变成：

🔴 RF需要高功率 ↓ 🔴 Supply还没上来 ↓ 🔴 PA进入Compression ↓ 🔴 AM-AM / AM-PM Distortion ↓ 🔥 EVM / ACLR恶化

所以：

5G Bandwidth越宽，ET Delay Alignment越难。

十七、🔥 为什么PMIC上写着Envelope & Power Tracking？

因为这里的PMIC已经不再只是：

“3.8V转3.3V。”

而是RF系统的一部分。

它需要根据Modem指令和Envelope信息：

• ET
• APT
• PA Mode
• TX Power

动态改变供电。

这也是为什么现代RF PMIC的性能指标不能只看：

Voltage Accuracy

还应该看：

Tracking Bandwidth

Slew Rate

Efficiency

Noise

Delay

十八、🔥 再看Coupler：为什么PA输出以后还要取样？

图里RFFE输出旁边有：

Coupler

它从TX主链路取出一小部分RF Signal。

主信号：

→ Antenna

小部分：

→ Observation Path

所以：

PA ───────────────→ Antenna
│
│ Coupled Power
↓
Obs_RX
↓
Transceiver

这就是图里的：

Rx_obs

十九、🔥 Rx_obs是干什么的？

这是这张图非常值得注意的一个地方。

PA输出不是打出去以后就不管了。

系统可以把实际TX Signal取样回来：

🔴 PA Output ↓ 🔴 Coupler ↓ 🔵 Rx_obs ↓ 🔵 Observation Receiver ↓ 🧠 Modem / Calibration

这样就可以观察：

我实际发出去的RF Signal到底变成什么样了？

可以用于：

• Power Calibration
• PA Characterization
• TX Correction
• Envelope/Power Control
• 失真观测

所以这是一个典型的：

🔥 TX Feedback / Observation Path。

二十、🔥 为什么现在RF越来越强调Closed Loop？

以前很多RF控制更像：

我给PA一个控制值，理论上应该输出23dBm。

这是：

Open Loop

但实际：

• Temperature变化
• Process变化
• Vbat变化
• Antenna Load变化
• PA老化/差异

都会影响Output。

如果加入Coupler反馈：

设定TX Power
↓
PA输出
↓
Coupler检测
↓
Observation RX
↓
比较
↓
重新调整

就逐渐形成：

🔥 Closed-Loop RF Control

这也是Modem-to-Antenna架构的重要价值。

二十一、🔥 右边这个Antenna Matching Tuner又是干什么的？

🔴 Antenna Matching Tuner

这是5G终端特别重要的一部分。

为什么需要它？

因为真实Antenna Impedance：

不是永远50Ω。

理论设计：

ZANT ≈ 50Ω

但实际：

• 人手靠近
• 外壳
• 金属
• 安装位置
• Band切换
• 周围环境

都会导致：

ZANT变化。

因此需要Tuner动态调整Matching Network。实际4G/5G终端会结合Aperture Tuning和Impedance Tuning来改善不同频段和环境下的天线性能。

二十二、🔥 Tuner到底在调什么？

图里可以看到：

Inductor

＋

Variable Capacitor / Switch Capacitor

组成一个可调Matching Network。

目标就是让：

Zin → 50Ω

反射系数：

Γ = (ZL – Z0) / (ZL + Z0)

如果：

ZL = Z0 = 50Ω

那么：

Γ = 0

意味着：

没有理想意义上的反射。

Return Loss：

RL = -20 × log₁₀|Γ|

VSWR：

VSWR = (1 + |Γ|) / (1 – |Γ|)

所以Tuner真正想做的是：

🔴 Antenna Load变化 ↓ 🔴 Γ增大 ↓ 🔴 VSWR变差 ↓ 🔴 Modem检测环境/状态 ↓ 🔴 MIPI控制Tuner ↓ 🔥 重新寻找更好的Matching State

二十三、🔥 为什么图里有一根“Tuner Control”直接从Modem过去？

这个细节特别重要。

它说明：

🧠 天线匹配已经不完全是固定硬件。

传统天线：

PCB上焊几个L/C，调完就结束。

现代5G：

根据Band、Antenna状态、工作场景动态调整。

所以：

Modem
↓
Tuner Algorithm
↓
MIPI RFFE
↓
Antenna Tuner
↓
C / L State改变
↓
Antenna Matching改变

这就是：

🔥 Adaptive Antenna Tuning

现代RFFE平台也确实会把Modem Intelligence与Adaptive Antenna Tuning结合起来。(高通)

二十四、🔥 MIPI RFFE为什么几乎遍布整张图？

这是这张图另外一个重点。

你会发现：

MIPI RFFE

到处都是。

PMIC有。

PA有。

Transceiver旁边有。

Tuner有。

DRX也有。

为什么？

因为5G RF Front-End需要控制的东西实在太多。

例如：

Band Selection

PA Mode

Switch State

LNA Gain

Tuner State

ET/APT Mode

如果全部GPIO控制：

SoC Pin数量直接爆炸。

二十五、🔥 MIPI RFFE到底是什么？

可以把它简单理解成：

专门给RF Front-End使用的数字控制总线。

基本思想：

MIPI RFFE BUS
│
┌──────────┼──────────┐
↓ ↓ ↓
PA Tuner LNA
↓ ↓ ↓
Switch PMIC FEM

于是Modem可以通过少量Bus：

控制大量RF器件。

所以它本身不负责传输GHz RF Signal。

它传的是：

🔴 Control Command。

这个概念一定要分清。

二十六、🔥 TX看完，再反过来看RX

RX主链路：

🔥 Ant_n ↓ 🔵 DRX ↓ 🔵 LNA ↓ 🔵 RFin ↓ 🔵 Transceiver ↓ 🔵 I/Q ↓ 🧠 Modem

这里出现一个：

DRX

注意，这张RF框图里面的DRX主要指：

🔵 Diversity Receive

不要和协议层的：

Discontinuous Reception

混淆。

这是两个不同概念。

二十七、🔥 为什么需要Diversity Receive？

无线环境里面存在：

• Multipath
• Fading
• Shadowing
• Antenna Orientation

一根Antenna某一时刻可能刚好处于Deep Fade。

另外一根Antenna却可能Signal很好。

所以：

Ant1 → Main RX

Ant2 → Diversity RX

利用空间差异提高：

Receiver Reliability

进一步还可以发展成：

MIMO RX

所以现代5G设备才会出现越来越多：

Rx Path

和：

Antenna。

RFFE中的Diversity Receive Module通常会把Switch、Filter和LNA进一步集成。(高通)

二十八、🔥 为什么DRX里面必须有LNA？

因为RX Signal可能非常弱。

比如：

-90dBm

甚至：

-100dBm以下

所以：

🔵 LNA——Low Noise Amplifier

任务不是单纯：

把信号放大。

而是：

尽量少增加Noise的情况下把弱信号放大。

LNA Gain：

G = Pout / Pin

换成dB：

G(dB) = 10 × log₁₀(Pout / Pin)

但是Receiver真正重要的还有：

Noise Figure

因为LNA自己增加太多Noise：

即使Gain很高，也没有意义。

二十九、🔥 为什么RX特别怕LNA前面的Loss？

还是Friis公式：

Ftotal = F1 + (F2 – 1)/G1 + (F3 – 1)/(G1 × G2) + ……

这个公式最值得记住的不是计算。

而是：

🔥 第一级特别重要。

如果Antenna后面先损失：

2dB

然后才进LNA。

这2dB已经把：

SNR吃掉了。

后面的LNA再放大：

只是：

Signal + Noise一起放大。

不能把已经损失的SNR凭空恢复。

所以：

🔴 TX怕Path Loss，因为损失Pout。

🔵 RX怕Pre-LNA Loss，因为损失Sensitivity。

三十、🔥 把TX和RX放一起，就能看懂5G RFFE真正的矛盾

TX希望：

PA → Antenna Loss越小越好。

因为：

PANT = PPA – LRFFE

RX希望：

Antenna → LNA Loss越小越好。

因为：

Pre-LNA Loss ↑ → NF恶化 → Sensitivity下降

但是为了支持：

• 更多Band
• CA
• MIMO
• 多Antenna
• Antenna Sharing

又不得不增加：

Filter

Switch

Diplexer

Multiplexer

Tuner

于是：

🔥 功能越多，RF Path越复杂；Path越复杂，Loss又越难控制。

这就是现代RFFE最核心的系统矛盾之一。

三十一、🔥 为什么这张图比单独看PA原理图更有价值？

因为它告诉我们：

RF问题不能只站在某一颗芯片上看。

比如：

ACLR不过

不要只看PA：

Transceiver → PA → Supply → ET → Filter → Switch → Load

都值得检查。

EVM不过

不要只调PA NV：

IQ

Phase Noise

PA Compression

ET Delay

Supply Noise

Antenna Mismatch

都可能影响。

TX Power低

不要一上来就说PA不行。

应该沿着：

PA Output

↓

Filter IL

↓

Switch IL

↓

Tuner IL

↓

PCB Loss

↓

Antenna Port

一级一级查。

Sensitivity差

重点又变成：

Antenna

↓

Switch

↓

Filter

↓

Pre-LNA Loss

↓

LNA NF

↓

Transceiver NF

这才是真正的：

🔥 System-Level RF Debug。

三十二、🔥 最后用一张图把整个5G Modem-to-Antenna串起来

整套架构最终可以浓缩成下面这条链：

🧠 Modem / DSP
│
┌────────────┼─────────────┐
│ │ │
↓ ↓ ↓
I/Q Env(t) MIPI RFFE
│ │ │
↓ ↓ │
🔵 Transceiver 🔴 PMIC │
│ ET / APT │
│ │ │
RFout └────→ PA Supply
│ │
↓ │
🔴 PA / RFFE ←─────────────────┘
│
↓
Coupler
│
┌─────┴─────┐
│ │
↓ ↓
Rx_obs 🔴 Tuner
│ │
│ ↓
│ 🔥 Antenna
│ │
│ ↓
│ 🔵 DRX
│ ↓
│ 🔵 LNA
│ ↓
└────→ 🔵 Transceiver
↓
I/Q
↓
🧠 Modem

现在再看最开始那张复杂框图，就会发现它其实并不乱。

它就是三个闭环。

🔥 第一条：RF信号闭环

Modem → Transceiver → PA → Antenna → DRX → Transceiver → Modem

解决：

数据怎么发出去，又怎么收回来。

🔥 第二条：Power闭环

Modem → Envelope → ET/APT → PA

解决：

PA怎么根据当前RF功率动态调整供电，把效率做上去。

ET本质上就是利用Modem信息动态调整PA供电，从而改善功耗和热表现。(高通)

🔥 第三条：Antenna闭环

Modem → MIPI RFFE → Tuner → Antenna

再结合：

Coupler / Observation

解决：

天线环境发生变化以后，系统怎么重新寻找更合适的RF状态。

⭐ 总结：5G真正厉害的地方，是“Modem开始管到天线了”

以前我们很容易把无线硬件拆成几个独立模块：

Modem是Modem。

PA是PA。

PMIC是PMIC。

Antenna是Antenna。

但到了现代5G RFFE，这种理解已经不够了。

真正的架构越来越接近：

🔥 Modem-to-Antenna

Modem知道：

我要发哪个Band。

我要发多大Power。

现在开了哪些CA。

当前Envelope是什么。

然后通过：

🔴 MIPI RFFE

控制：

PA

Switch

LNA

PMIC

Tuner

通过：

🔴 Env(t)

让ET/APT动态控制PA Supply。

再通过：

🔵 Coupler + Observation RX

观察真实TX状态。

最终形成：

数字控制 + RF + 电源 + 天线

高度耦合的一整套系统。

所以5G RF工程真正的发展方向已经不是：

“把PA选好，把50Ω走好就行。”

而是：

🔥 从Modem一直看到Antenna。

EVM、ACLR、Pout、PAE、Sensitivity、Antenna Efficiency、ET Delay、Tuner State、MIPI配置，任何一个环节出了问题，最后都有可能表现成“RF指标不过”。

这才是这张图真正值得硬件工程师看懂的地方。
