摘 要

传统太阳能充电控制器存在功能单一，智能化水平低，缺少远程观察方法等问题，本文设计并完成了一套以STM32单片机为核心智能太阳能充电器控制系统，该系统把STM32F401CCU6当作主控芯片，采取模块化结构，整合了DS18B20温度采集，电池电压电流检测，独立按键，OLED显示，继电器激发，蜂鸣器报警以及蓝牙通信等模块，从而达成充电管理，状态检测，人机交互和远程观察这四项主要功能。
软件以Keil5为开发平台，其架构为前后台系统，主循环会去轮询执行诸如按键扫描，状态检测，显示更新，逻辑运算之类的任务。控制策略选用滞回比较算法，该算法能有效防止继电器在阈值附近频繁颤动，超温报警可自动判断并执行，当温度超出限值时，会强行断开充电并且发出警报声，等到温度回落之后又能自动恢复正常，用户既可以借助本地按键或者手机APP经由蓝牙实施远程在线来调整充电的限值，又可以马上看到参数被更改过来。
本系统把蓝牙远程检测应用到传统太阳能充电控制器当中，达成本地操作和远程控制的有机融合，滞回比较策略用极小的计算开销来解决继电器临界抖动的问题，整个系统采用模块化设计，给后续的功能升级保留了拓展的空间，该系统具备成本低，结构紧，操作方便等特性，给太阳能充电控制领域供应了一套完备的智能化工程方案。

关键词：STM32单片机；太阳能充电器；智能控制；蓝牙远程监控

主要研究内容
本课题旨在设计并实现一套以STM32单片机为核心的智能太阳能充电器控制系统，围绕硬件电路搭建、嵌入式软件编写、系统调试与功能验证三个层面展开具体工作。主要研究内容包含以下几个方面：
硬件系统的设计与达成需遵照系统功能需求来完成以STM32F401CCU6为主控芯片的核心电路设计，其中涉及时钟电路，复位电路，5V供电电路等基本单元，就输入输出功能而言，要单独规划温度采集模块，独立按键模块，OLED显示模块，继电器激发模块，蜂鸣器报警模块以及蓝牙传达模块的接口电路，还要剖析18650锂电池的充放电特点，从而确定充电控制接口的电气指标，在完成原理图设计之后，展开PCB的布局与布线工作，并最终执行实物焊接[5]。
软件系统设计与开发。以Keil5为开发平台，采用模块化编程思想，分层设计系统软件架构。主程序采用前后台系统结构，在无限循环中依次执行按键扫描、数据监测、屏幕刷新、逻辑处理等任务，并通过定时器中断实现精确的时序控制。重点开发以下功能模块：DS18B20温度传感器存在单总线推动及数据解读程序，OLED显示屏具备多级界面转换功能，可以显示字符，汉字以及数字，独立按键要完成去抖动扫描，并对蓝牙串口指令执行解读与映射，依靠电压，电流，温度，电量这四个维度的参数来判断充电逻辑，还要有继电器动作以及蜂鸣器报警的执行程序，这些程序模块都要经过硬件调试，以确保其功能完备，运行稳定。
系统功能调试与性能验证。在完成软硬件联调的基础上，对系统的各项设计指标进行逐项测试。主要包括：光照条件不同时，充电启动与停止阈值的响应准确与否，温度超出限度时，蜂鸣器报警功能是否可靠，OLED屏幕处于不同界面时，显示内容是否完整且及时，蓝牙模块与手机APP之间指令的收发及状态同步情况如何，经由模拟各类使用场景来验证系统在过充保护，过放保护，过温保护等方面的实际表现，并针对检测过程中出现的问题展开分析并加以改善。

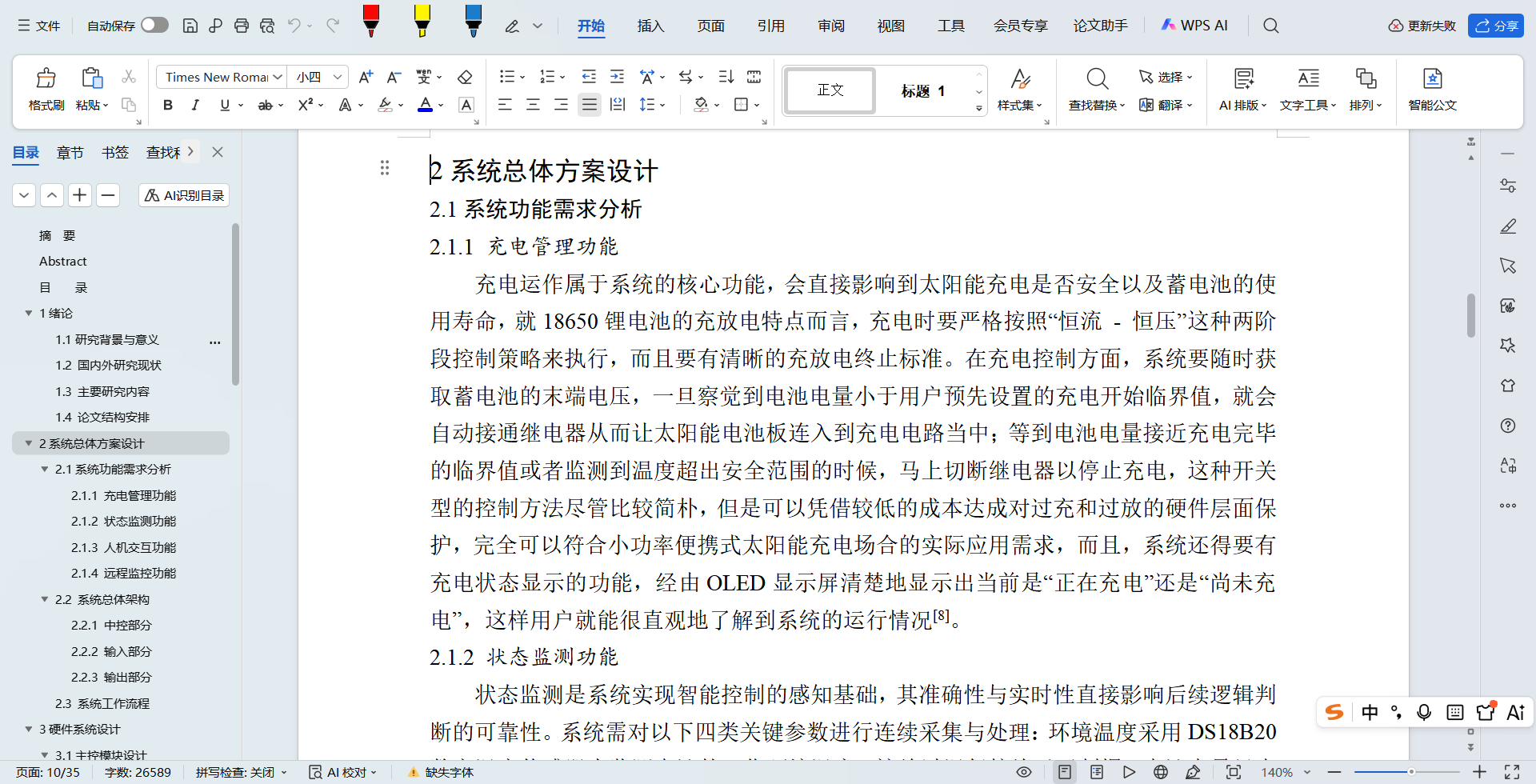

充电管理功能
充电运作属于系统的核心功能，会直接影响到太阳能充电是否安全以及蓄电池的使用寿命，就18650锂电池的充放电特点而言，充电时要严格按照“恒流 – 恒压”这种两阶段控制策略来执行，而且要有清晰的充放电终止标准。在充电控制方面，系统要随时获取蓄电池的末端电压，一旦察觉到电池电量小于用户预先设置的充电开始临界值，就会自动接通继电器从而让太阳能电池板连入到充电电路当中；等到电池电量接近充电完毕的临界值或者监测到温度超出安全范围的时候，马上切断继电器以停止充电，这种开关型的控制方法尽管比较简朴，但是可以凭借较低的成本达成对过充和过放的硬件层面保护，完全可以符合小功率便携式太阳能充电场合的实际应用需求，而且，系统还得要有充电状态显示的功能，经由OLED显示屏清楚地显示出当前是“正在充电”还是“尚未充电”，这样用户就能很直观地了解到系统的运行情况。

状态监测功能
状态监测是系统实现智能控制的感知基础，其准确性与实时性直接影响后续逻辑判断的可靠性。系统需对以下四类关键参数进行连续采集与处理：环境温度采用DS18B20数字温度传感器来监测电池的工作环境温度，这给过温保护给予了判据，电池电量经由检测锂电池的端电压，按照放电曲线换算成剩余电量的百分比。充电电压就是太阳能电池板实际输出的电压值，充电电流体现当下充电回路瞬时电流的强度，前面提到的这四个参数既是充电逻辑的输入变量，又得要在OLED屏幕上即时显示出来，还要定时经由蓝牙模块向外传送出去，从而满足远程观测所需的数据量。 在采样精度上，系统依靠STM32片内12位ADC把模拟量转为成数字量，再配合软件滤波算法，既维持了响应速度，又有效地压制了瞬时干扰。

人机交互功能

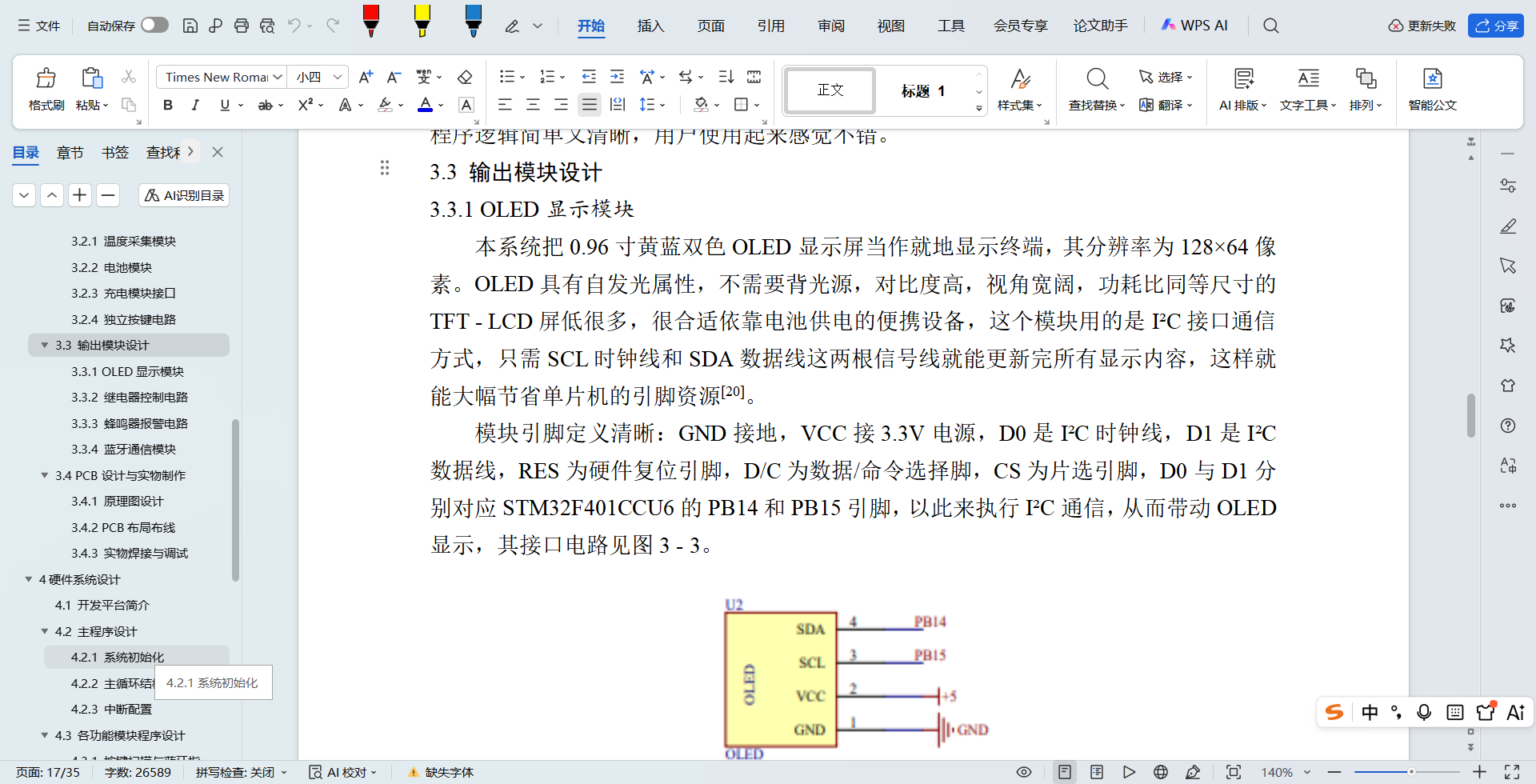

人机交互功能是实现系统参数配置与状态查询的重要窗口，直接体现产品的易用性与智能化水平。本系统设计两级交互方式：就地交互采取“OLED 显示屏 + 独立按键”这种合成方案，OLED 屏幕分辨率为 128 × 64，可以清楚显示汉字，字符，数字以及符号，系统预先设置了四个显示界面，用户能够经由按键来回切换。界面 0 是主监测界面，主要显示当下的温度，电量，电压，电流以及充电状态；界面 1 到界面 3 分别是充电起始值，充电终止值，温度报警阈值的参数设定界面，用户可以借助按键对这些阈值执行加减调节，这样一种多界面轮询并且参数随时可改的设计，既保障了信息表现的全面性，又有效地利用了小尺寸屏幕所限定的空间，所有用户所设置的阈值参数都会被保存在单片机内部变量当中，一旦系统重新启动就会回复到默认值，如果想要做到断电保存，可以在以后的升级过程中加上 Flash 存储功能。

远程监控功能
远程监控功能是本系统区别于传统简易太阳能充电控制器的重要特征，旨在拓展用户的操作边界，实现设备的状态可视与远程可控。系统通过蓝牙串口透传模块与用户手机建立无线连接，通信协议采用简洁的指令映射机制：手机 APP 发送字符“1”“2”“3”分别对应按键1，按键 2，按键 3 的功能，做到界面切换与参数调整的远程操作，系统会按照固定时间间隔自动向手机端推送当前的温度，电量，电压，电流以及充电状态等即时数据，达成状态上报。这种设计不需要开发复杂的应用层协议栈，蓝牙模块只是串口数据的无线扩展，最大程度上减小了软件复杂度和硬件成本，用户凭借通用的蓝牙串口助手类 APP 就可以完成所有的观察操作，不必专门开发专用手机软件，具备较好的普适性和可移植性。

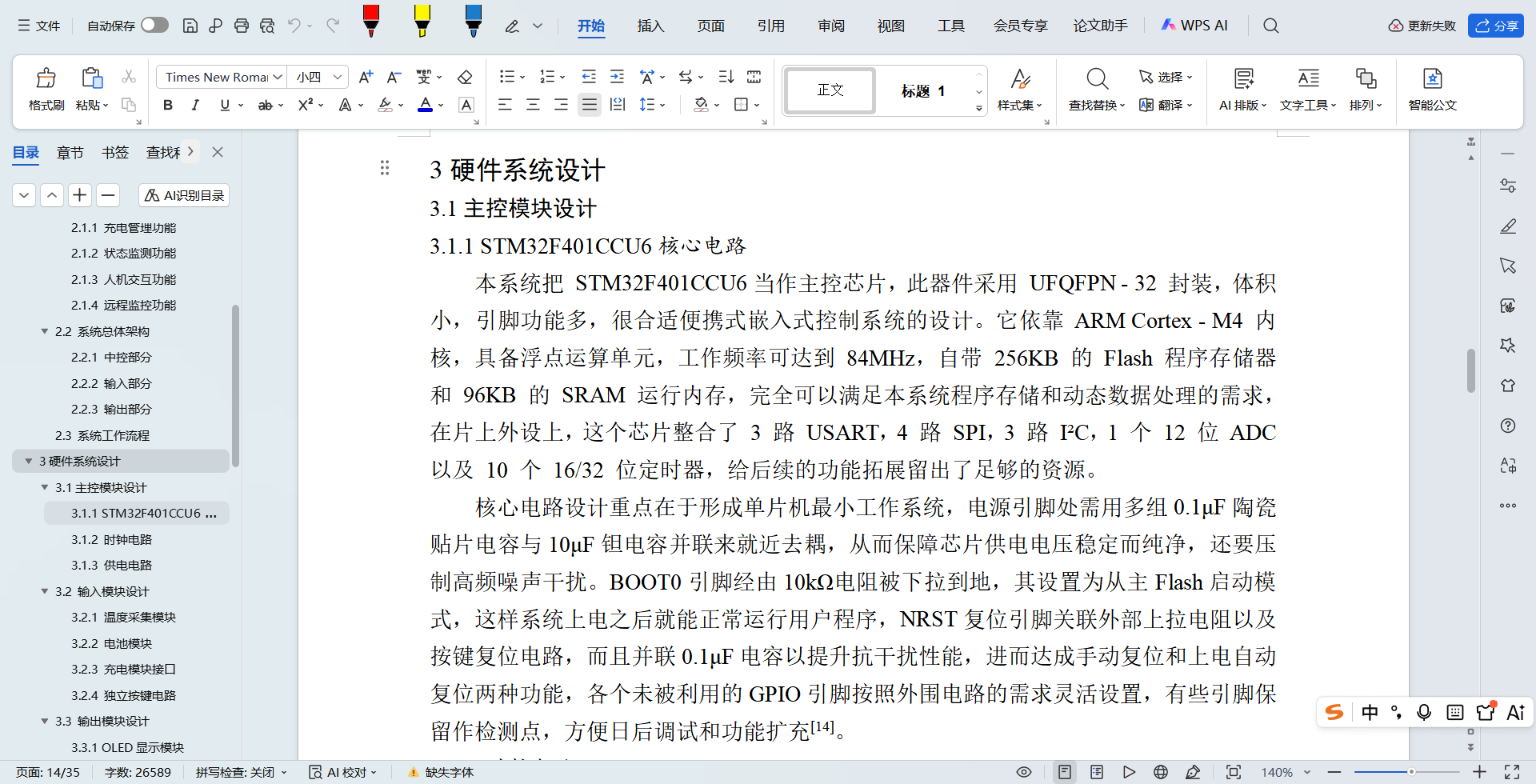

STM32F401CCU6核心电路
本系统把 STM32F401CCU6当作主控芯片，此器件采用 UFQFPN – 32 封装，体积小，引脚功能多，很合适便携式嵌入式控制系统的设计。它依靠 ARM Cortex – M4 内核，具备浮点运算单元，工作频率可达到 84MHz，自带 256KB 的 Flash 程序存储器和 96KB 的 SRAM 运行内存，完全可以满足本系统程序存储和动态数据处理的需求，在片上外设上，这个芯片整合了 3 路 USART，4 路 SPI，3 路 I²C，1 个 12 位 ADC 以及 10 个 16/32 位定时器，给后续的功能拓展留出了足够的资源。
核心电路设计重点在于形成单片机最小工作系统，电源引脚处需用多组0.1μF陶瓷贴片电容与10μF钽电容并联来就近去耦，从而保障芯片供电电压稳定而纯净，还要压制高频噪声干扰。BOOT0引脚经由10kΩ电阻被下拉到地，其设置为从主Flash启动模式，这样系统上电之后就能正常运行用户程序，NRST复位引脚关联外部上拉电阻以及按键复位电路，而且并联0.1μF电容以提升抗干扰性能，进而达成手动复位和上电自动复位两种功能，各个未被利用的GPIO引脚按照外围电路的需求灵活设置，有些引脚保留作检测点，方便日后调试和功能扩充。

二、文档介绍

三、項目设计

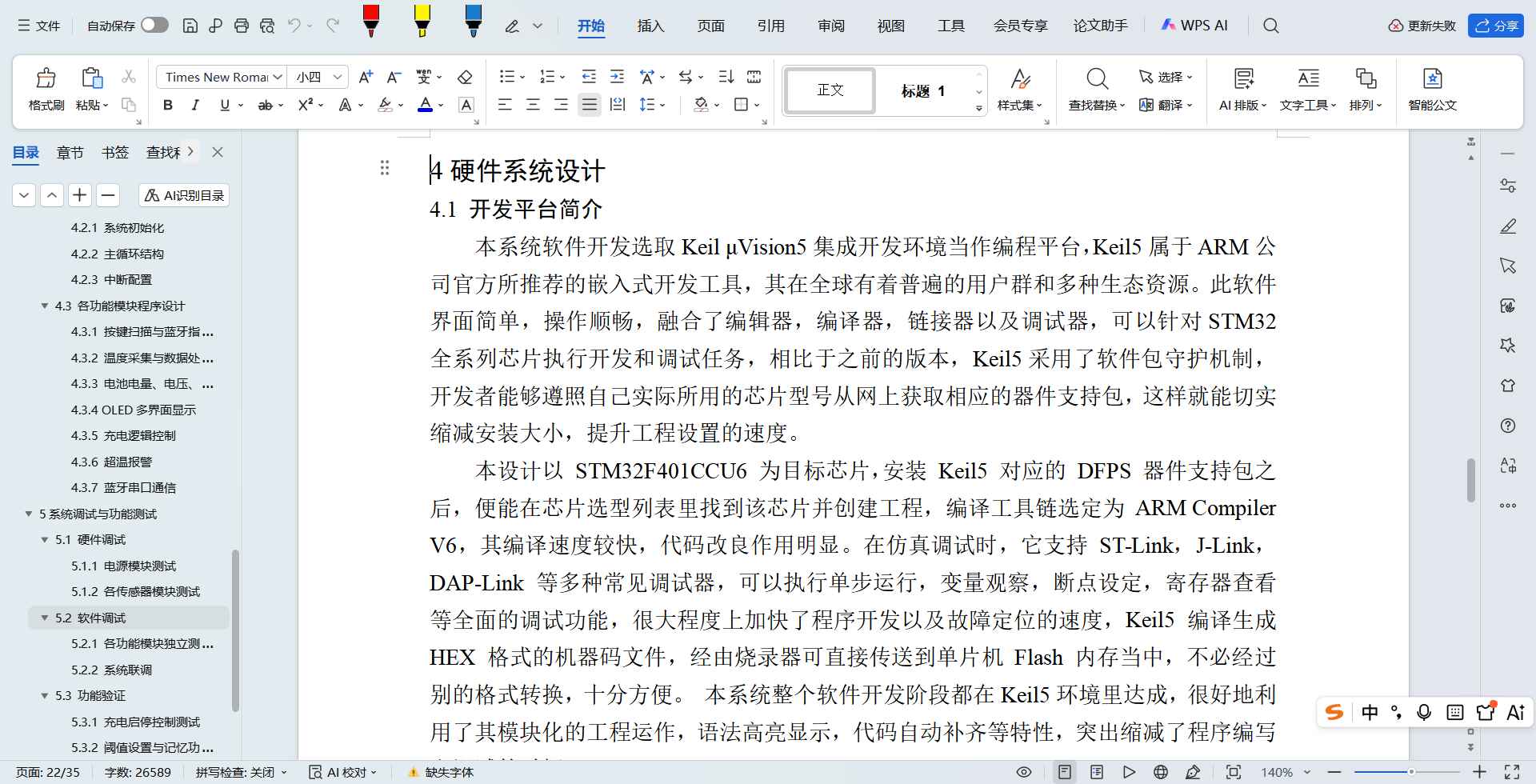

系统初始化
系统初始化是程序运行的起始点，其流程需严格按照“先基础后外设，先硬件后软件”的逐步推进原则，上电之后，程序会调用HAL_Init()函数来完成HAL库底层的初始化，设置SysTick定时器当作系统滴答时钟，给后续各个模块给予统一的时间参照。接着执行SystemClock_Config()系统时钟设置，把外部8MHz的无源晶振经由PLL锁相环倍频到84MHz作为系统主时钟，还要妥善分配AHB，APB1，APB2总线的时钟分频系数，保证CPU内核和各个外设处于理想的频率状况之中。
时钟就绪之后，程序会依次调用各个外设模块的硬件初始化函数，GPIO初始化模块依照功能需求设置所有引脚的工作模式，包含按键上拉输入，继电器与蜂鸣器推挽输出，OLED I²C引脚复用等内容；高级定时器 TIM1 被设置成 1ms 周期的中断源，给软件定时任务给予精确的脉冲；两条 USART 串口各自执行参数设置，一条用于蓝牙远程通信，另一条保留作调试接口；ADC1 设置为软件触发的单次变换模式，为电压电流采样创建采集通道。
HAL库外设初始化完毕之后，程序便转入用户自定义初始化阶段，此阶段需完成中断服务使能及外设功能激活，定时器中断正式开启，每秒产生一次中断并不断触发；串口接收中断也被使能，促使蓝牙模块处于等待指令接收状态；OLED显示屏按照初始化序列执行并清除屏幕，为显示内容做准备；连接DS18B20的GPIO引脚设置成符合单总线协议的特定工作模式，如此一来，全部硬件资源就绪，程序跳转到主循环，系统开始正式运行。

主循环结构
主循环按照经典前后台系统架构设计后台任务，在无限循环体里，依照固定顺序依次调用五个核心功能函数，这种顺序执行结构省去了复杂嵌入式操作系统带来的任务调度开销和调试困难，用极简方法达成了多任务的时间片轮转，单次循环周期被控制在10~20毫秒之间，如此既能保证各个功能模块得到均匀的 CPU 执行时间，又能符合太阳能充电场景对控制即时性的需求。
五个核心函数的职责边界比较清晰，功能内聚性较强，按键处理函数专门处理本地按键和蓝牙远程指令，把这两种输入源转化为标准键值。状态检测函数负责收集，计算所有的运行参数，并且经由无线方式发送出去，显示刷新函数按照当下的界面索引来促使OLED屏幕的内容得到更新，逻辑处理函数执行充电控制以及报警判断，各个函数彼此独立，解耦很彻底，任何一个函数内部一旦出现阻塞或者异常情况，就不会影响到其他模块按时执行，系统整体上表现出很强的鲁棒性和容错能力，这样简单又清晰的主循环结构给后续的功能拓展和代码守护形成了良好的基础。

中断配置
本系统设置了定时器中断和串口接受中断这两种中断源，它们都按照“中断快进快出，事务由主循环处理”这一设计原则，定时器中断靠 TIM1 每隔 1 毫秒就触发一次，中断服务程序只做软件定时器计数器累加的工作，并给定相应的定时标志，那些依靠定时的按键去抖，屏幕刷新时间控制，数据上报节奏之类的具体事务，全都是在主循环里经由查询这些标志位来达成的，这样一种设计把中断服务程序所花费的时间缩减得很小，防止因为中断层层套入或者执行繁杂计算而造成系统的即时性能变差。
串口接收中断用于捕捉蓝牙模块传送过来的远程指令字节，STM32串口外设每接收到一个字节就会由硬件引发中断，中断服务程序只需做把该字节存进全局变量并设置接收标志这样一些最基本的事情，然后马上结束。主循环察觉到接收标志有效的时候，就在主程序里面去读取，映射指令字节并且做后续处理，这个机制做到了远程指令边收边解的效果，从指令到来一直到做出响应这段时间被严格控制在一个主循环时间之内，用户经由手机 APP 操作的时候就能得到流畅又及时的交互感受，整个中断系统的规划很好地表现出嵌入式软件“把珍贵的中断资源留给孩子最先要发生的事情”的工程理念。

蓝牙串口通信
蓝牙串口通信模块是达成远程观察功能的关键部分，它以透传模式把蓝牙模块当作无线串行链路，单片机经由标准USART接口同模块交流，不必知晓蓝牙协议栈的底层详情，这大幅减小了开发的复杂程度，串口设置为异步全双工模式，波特率与模块出厂时的参数一致，数据格式为8位数据位，1位停止位，没有奇偶校验，初始化之后开启接收中断，这样就能及时获取远程指令，而且还要严格按照中断服务程序“快进快出”的规则，仅仅做到字节暂存和标志设置，所有的协议分析都要放在主循环的后台任务里来执行。
指令解析模块采取极简设计，其与本地按键处理共享同一种逻辑框架，主循环察觉到接收标志有效时，会读取暂存字节，并将其与预先设定好的指令集做对比，如果匹配，则会被转译成标准键值，进而被送入按键处理分支来统一执行，对于那些未被定义的指令，直接予以丢弃，这样一种设计达成了蓝牙指令针对本地按键功能的“透明代理”效果，不论用户经由手机还是本地按键发起操作，均能得到完全相同的控制反馈，软件不必保留两套各自独立的指令分析表，从而大幅精简了程序架构。
数据发送采取积极上报策略，状态检测函数每次结束参数采集之后就会调用串口发送模块，把温度，电量，电压，电流，充电状态等运行数据按照固定顺序整合成字符串格式，并且逐字节发送出去。蓝牙模块会自动把这些数据封装成射频数据包向外广播，已经与之形成连接的手持设备端可以立即接收到这些数据并予以显示，这种模式不需要手机端频繁发出查询指令，从而有效地缩减了无线信道的占用情况以及单片机的处理开销，一般的蓝牙串口助手APP就能够直接解析并显示这些数据，不需要专门开发专用的应用软件，所以具有较好的跨平台适应能力和可扩展性。
继电器控制电路
继电器控制电路承担充电主回路的通断切换任务。根据系统功耗估算，充电回路最大电流不超过2A，选用额定线圈电压5V、触点容量5A/250VAC、10A/30VDC的微型功率继电器，留有充足余量。驱动电路采用NPN型三极管8050搭建开关电路：继电器线圈的一端与5V电源相连，另一端同三极管的集电极相接，三极管的发射极直接接地，基极经由4.7kΩ的限流电阻与单片机的IO口相接。一旦IO口输出高电平，三极管就会饱和导通，促使继电器吸合；若IO口输出低电平，则三极管处于截止状态，继电器便释放。

PCB布局布线
PCB设计采用双层板结构，板厚1.6mm，板材FR-4，工艺等级为工业级。布局原则遵循“核心优先、模块分区”：把STM32单片机放在板卡中间略靠左的地方，各个功能模块顺着信号流动的方向围绕主控部分排列，尽可能减小关键信号线的长度，电源电路聚集在板角的一边，成为单独的电源区域；模拟采样电路也被聚集起来，而且单独设置模拟地平面，再经由0欧姆电阻或者磁珠与数字地一点相连。

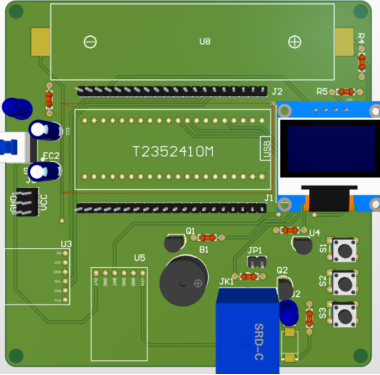

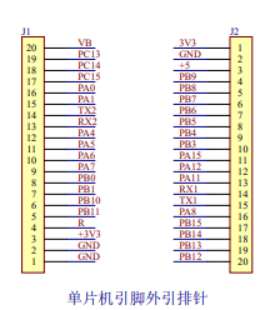

在布线策略上，把电源线和地线加宽到30mil以上以减小回路阻抗，时钟晶振电路执行包地处理，其下方不允许有其他信号线穿过；尽量让I²C，单总线这些易受干扰的信号线变短而且等长；继电器线圈的激发线远离模拟采样线，防止开关噪声发生耦合现象；把OLED，蓝牙接口之类的外部接头设置在板子边缘，方便安装操作。关于敷铜部分，要在顶层和底层大范围覆盖地铜，还要增添很多过孔来连接两层的地平面，从而创建起完备的回流通道和屏蔽层，当完成设计之后就要开展DRC核查，保证线宽，线距，过孔大小等都达到制板厂家的工艺水平。 要使系统功能得到扩充并方便调试，需把单片机所有可用的GPIO以及电源引脚经由2.54mm双排针引出，创建统一的对外接口区域，这个接口包含USART1/2，I²C，ADC，普通IO以及3.3V/5V电源等资源，具体的引脚对应情况参照图示，此设计明显改善了硬件平台的重复利用率和可调试性，日后即便执行功能更新也无需再次制作电路板。

实物焊接与调试
PCB打样完成后进入实物焊接阶段。焊接顺序遵循“先低后高、先小后大”原则：首先焊接电阻，电容，二极管这些贴片元件，接着焊接 IC 插座，晶振，按键，端子之类的插件，最后焊接 OLED，蓝牙模块这样的易损部件，每个功能模块焊接完毕之后，都要用万用表做通断检测，着重查看电源和地是否有短路现象，IC 引脚有无连锡情况，极性元件的方向是否准确。

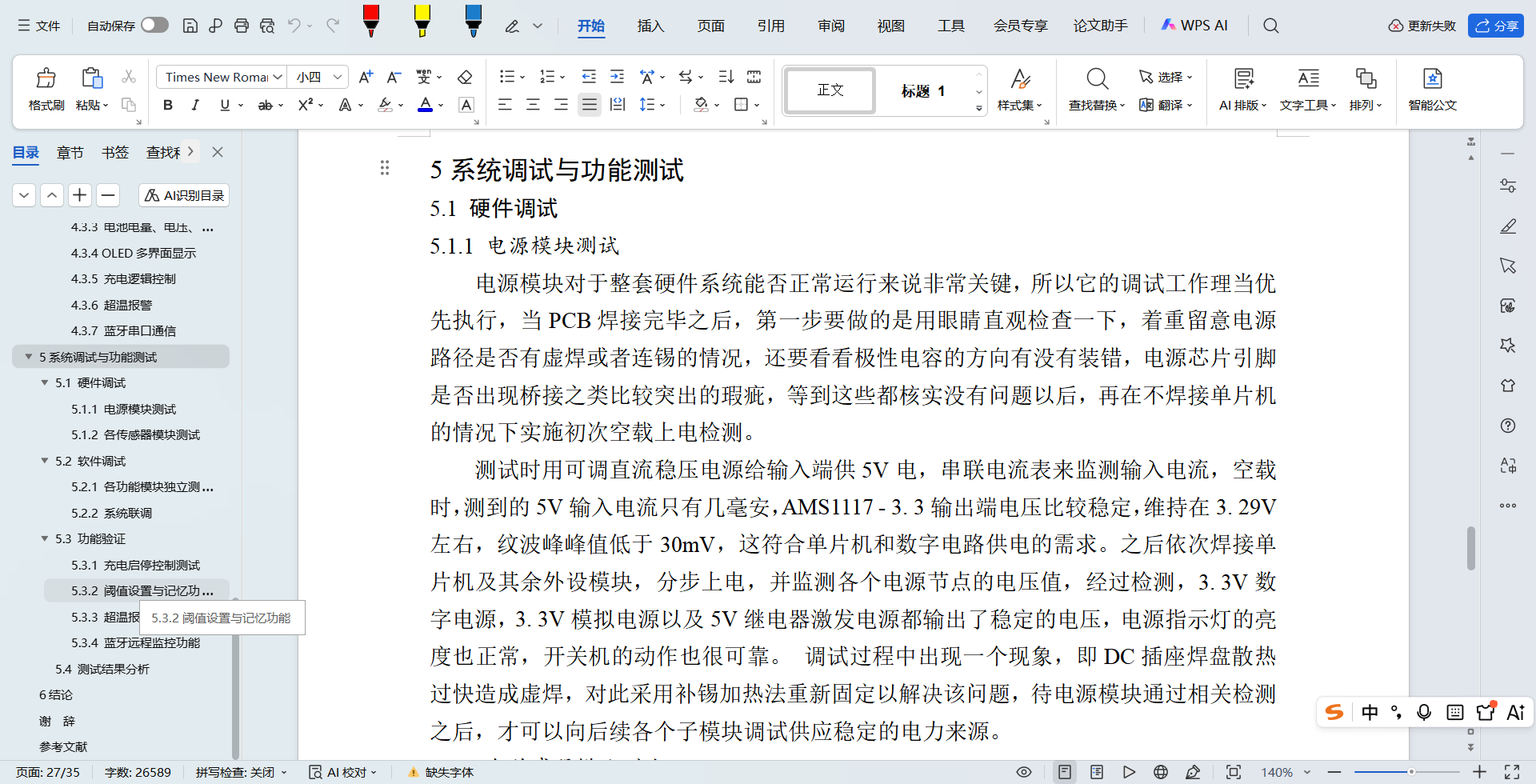

硬件调试分步进行：首先执行空载上电操作，检测5V输入和3.3V输出是否正常，还要查看电源指示灯是否亮起，接着利用烧录空程序来考察单片机最小系统，经由示波器观测晶振波形，并测量复位引脚的电平状态。然后逐一调试各个外设模块，借助按键电平检测来证实按键电路正常，读取DS18B20的ID以确认单总线通信正常，向其发送检测指令，观察OLED显示，继电器动作，蜂鸣器发声以及蓝牙数据收发等功能是否符合设计预期，对于调试过程中出现的一些焊点虚焊，布线错误之类的问题，可以采用飞线或者割线的方式来加以修正，直到把硬件系统的全部功能都验证完成为止。
经由前面所述的完整流程，最后完成了PCB电路板的全部硬件设计并做了调试，得到一个功能完备，运行稳定的实物样机，这为后续的软件系统开发以及整体联调形成了牢靠的硬件根基。

结论
本课题针对依靠 STM32 单片机的智能太阳能充电器控制系统予以研究，鉴于太阳能充电技术在实际应用时存在过充过放风险，环境适应能力欠佳，人机交互方式单调等诸多现实问题，完成了一套包含充电管理，状态监测，就地显示，远程观察的植入式控制系统设计，该项目融合了植入式硬件设计，传感器检测技术，自动控制原理以及无线通信技术，创建起以 STM32F401CCU6 为核心控制器，以温度采集，电压电流监测，独立按键作为输入单元，以 OLED 显示，继电器执行，蜂鸣器报警，蓝牙通信当作输出单元的完整控制循环，经由方案论证，硬件设计，软件开发，系统调试以及功能验证等一系列工作之后，最终形成了一台具备完善功能，运行稳定而且操作便捷的智能太阳能充电器控制系统原型机。
在硬件系统方面，完成了主控最小系统，多级电源网络，DS18B20温度采集，电池参数采样，独立按键输入，OLED显示接口，继电器驱动，蜂鸣器报警以及蓝牙透传等所有功能模块的原理图设计，并且执行了 PCB 布局布线，硬件选型既考虑性能指标又顾及成本控制，经由严谨的模块化调试和系统联合调试，验证了电源稳定性，传感器测量精度，执行机构驱动能力等关键技术指标，给软件功能的达成给予了可靠的基础平台。在软件系统方面，依靠 Keil5 开发环境，采用前后台系统架构，主程序严格按照初始化流程和主循环查询结构，定时器中断和串口接收中断相互配合，达成了1ms 的精准时基，按键消抖，蓝牙指令边收边解等底层支持，各个功能模块的程序具有很高的内聚度，接口清晰，按键扫描和蓝牙指令分析所用逻辑一致，DS18B20 驱动严格按照单总线时序，ADC 采样结合递推平均滤波来保证监测数据的稳定性，OLED 多界面显示既要信息丰富又要切换流畅，充电控制用滞回比较策略有效地抑制了继电器临界抖动，超温报警可以自动按照设定的阈值来判断并执行。
系统功能验证结果表明：充电启停控制响应准确，当处于用户设定的起始阈值与结束阈值范围时，会自动执行充电通断切换，不存在频繁震荡情况，阈值设置功能具备本地按键和蓝牙远程这两种调整方式，参数一旦被更改就会立即生效，交互逻辑清晰合理。超温报警功能运转可靠，当温度超出限定时，蜂鸣器便会不断响起，继电器也会被强行切断，屏幕的状态也一同得到更新，等到温度降到安全范围之后，系统就会自动重新开始充电，经由蓝牙远程实施监测时，其有效通信距离大概为10米，而且指令的响应延迟小于0.5秒，所报状态的数据和本地显示完全相符，系统的设计指标全都达到了预期目标，其功能的完整性，运行的稳定性以及操作的便捷性也都得到了充分的证实。
本课题的主要价值体现在以下三个方面：把蓝牙远程检测功能应用到传统太阳能充电控制器当中，达成了本地操作和远程控制的有机融合，大幅优化了设备的智能化水平以及用户的体验感，给便携式充电设备的物联网化改造供应了一种可行的技术方案，利用滞回比较策略来取代简单的阈值判定，凭借极小的计算代价化解了继电器在电量接近时频繁动作这个长期存在的工程难题，这种控制逻辑可以推广到各种阈值开关类的控制系统之上，整个系统采取模块化的设计理念，无论是硬件电路还是软件程序都有着较好的可移植性和扩展性，主控芯片的选择保留了足够的资源余地，从而为以后采用 MPPT 算法，适应多种类型的电池，接入云平台等功 能升级保留了大量的余地。
本系统的设计方案是正确的，其完成情况也是完整的，运行时比较稳定，功能较为全面，达成了以STM32单片机为基础的智能太阳能充电器控制系统预先设定的目标，此项研究成果另外给太阳能充电控制领域给予了成本较低，可靠性较高而且具有远程监测能力的工程解决办法，还为新能源利用和嵌入式系统深入融合的教学操作赋予了完整的技术参照，以后的工作当中会针对MPPT算法的加入，多电池适配以及物联网云平台接入等方面不断加以改善，从而进一步加强系统的充电效率及其智能化程度，为太阳能这种清洁能源在便携式电子设备上的深入应用奉献更具价值的工程应用成果。
