STM32 端侧实时手势推理：从 MPU6050 到 OLED 识别结果

STM32 + TinyML 端侧手势识别系列 · 第 76 篇

🎯 本文重点：把 MPU6050 的实时数据送入模型，在 STM32F103 上完成一次完整的“采样 → DSP → 分类 → OLED / UART 输出”。

一、模型终于真正“跑起来”了吗？

上一篇只是把模型集成进 STM32 工程。

这一篇才开始真正执行：

MPU6050
↓
100 × 3 采样窗口
↓
300 个 float
↓
Edge Impulse DSP
↓
分类器
↓
4 类概率
↓
argmax
↓
手势 + confidence
↓
OLED / UART

💡 这条链路跑通，才意味着 TinyML 真正进入了 MCU 应用层。

二、一次推理的数据窗口

当前工程使用：

#define RECORD_SAMPLES 100
static float raw_features[RECORD_SAMPLES * 3];

实际内存顺序为：

[x0, y0, z0,
x1, y1, z1,
…,
x99, y99, z99]

所以：

100 个采样点 × 3 个轴 = 300 个 float 输入值。

数据顺序必须与训练阶段保持一致，否则模型即使“能运行”，结果也可能完全错误。

三、模型接口如何接入？

上层调用统一封装接口：

int Model_Run_Inference(
float *raw_features,
int feature_count,
float *out_confidence
);

内部通过 signal_t 将原始数据提供给 Edge Impulse：

signal_t signal;
signal.total_length = EI_CLASSIFIER_DSP_INPUT_FRAME_SIZE;
signal.get_data = &raw_feature_get_data;

run_classifier(&signal, &result, false);

模型输出的是多个类别概率，因此需要寻找最大概率对应的类别：

result.classification[]
↓
遍历所有类别
↓
找到最大 value
↓
得到 class_id
↓
保存 max confidence

当前类别：

四、状态机：让 MCU 知道“现在该做什么”

项目没有把所有逻辑塞进一个 while(1)，而是划分为三个核心状态：

MODE_MONITOR
↓ KEY0
MODE_RECORDING
↓ 100 samples
MODE_SHOW_RESULT
↓
回到 MODE_MONITOR

MODE_MONITOR

实时显示 / 等待下一次触发。

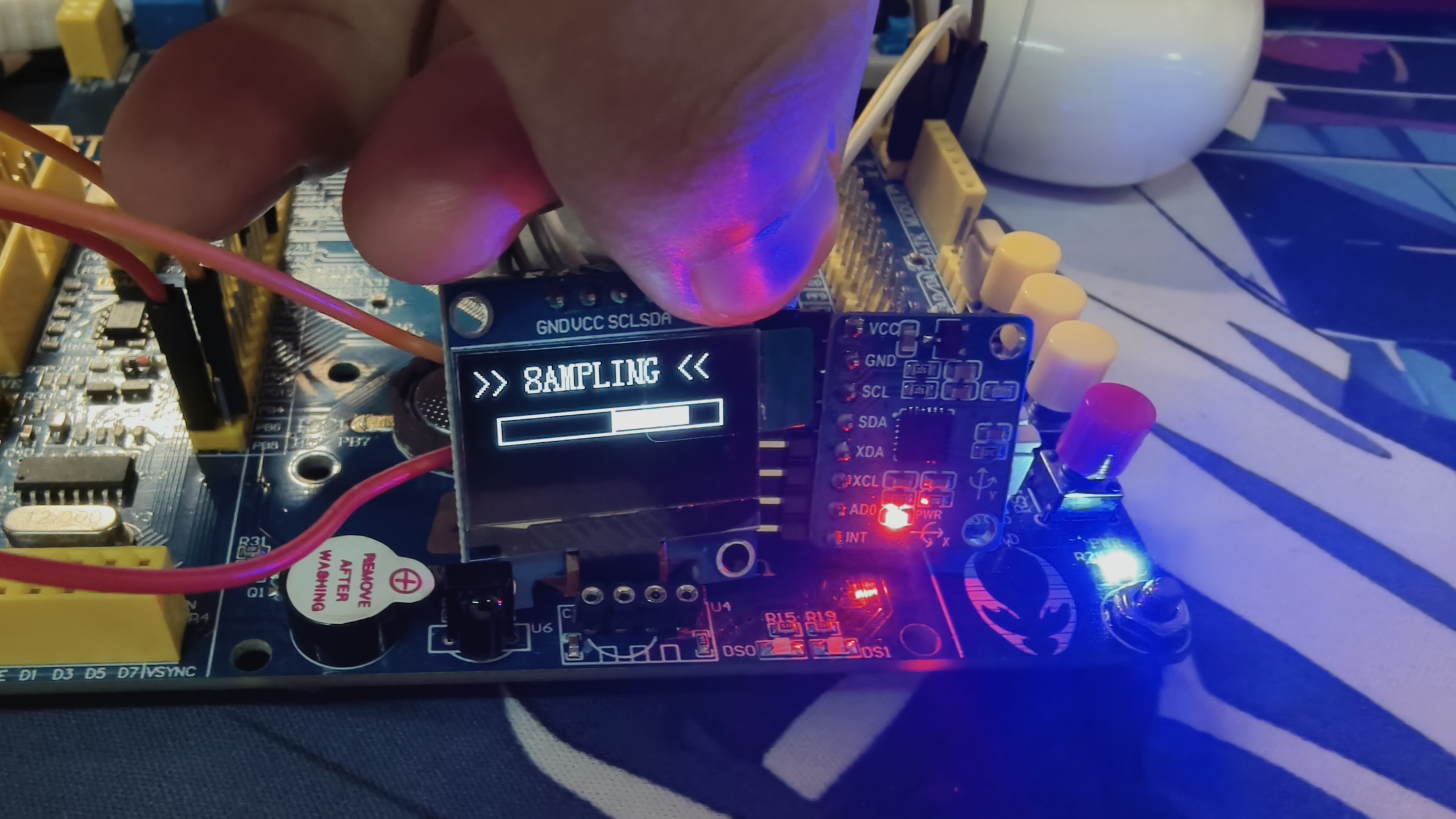

MODE_RECORDING

连续采集 100 个三轴样本，并更新 OLED 进度。

MODE_SHOW_RESULT

调用模型，显示最终类别、置信度和推理耗时。

五、KEY0 触发 + 50 ms 防抖

按键事件通过边沿检测和时间戳实现：

if (current_pin != key_last_state &&
(now – last_debounce_tick > 50)) {
last_debounce_tick = now;
key_last_state = current_pin;

if (current_pin == GPIO_PIN_RESET) {
return 1;
}
}

这样一次真实按键动作才会对应一次采集事件。

六、从推理到 OLED

模型完成后，程序记录：

uint32_t t_start = HAL_GetTick();
last_gesture_id = Model_Run_Inference(
raw_features,
RECORD_SAMPLES * 3,
&last_confidence
);
last_infer_time = HAL_GetTick() – t_start;

OLED 最终显示：

RESULT:
Gesture: wave_lr
Conf: 0.92
Time: 32ms

实际识别结果也会通过 USART1 输出，方便使用串口 / VOFA+ 进一步观察。

七、为什么还不能说“系统已经可靠”？

因为当前数据集只有：

4 类 × 15 个样本 = 60

模型在开发数据上运行正常，只能证明当前工程链路基本正确。

真正的可靠性还需要回答：

• 新动作速度能不能识别？
• 动作幅度变化能不能识别？
• 握持方向变化能不能识别？
• 不同用户能不能识别？
• 未参与训练的数据能不能识别？

因此：

能跑 ≠ 好用。

八、当前端到端链路

┌──────────┐
│ MPU6050 │
└────┬─────┘
↓
┌──────────┐
│ 100×3 │
└────┬─────┘
↓
┌───────────┐
│ DSP/Feature│
└────┬──────┘
↓
┌──────────┐
│ TinyML │
└────┬─────┘
↓
┌──────────┐
│ 概率输出 │
└────┬─────┘
↓
┌──────────────┐
│ OLED / UART │
└──────────────┘

到这里，项目已经从“模型部署实验”进入了真正的端侧应用阶段。

九、本篇小结

本篇完成：

• 100 × 3 原始采样窗口
• signal_t + run_classifier()
• 四类概率输出
• argmax 分类
• KEY0 触发与 50 ms 防抖
• OLED 采样进度
• OLED 识别结果
• UART 调试输出
• 推理时间统计

下一篇开始进入真正的工程优化：

低置信度、传感器量纲、DSP / RFFT、HardFault、RAM / Heap / Stack，以及推理性能。
